Side 1/16

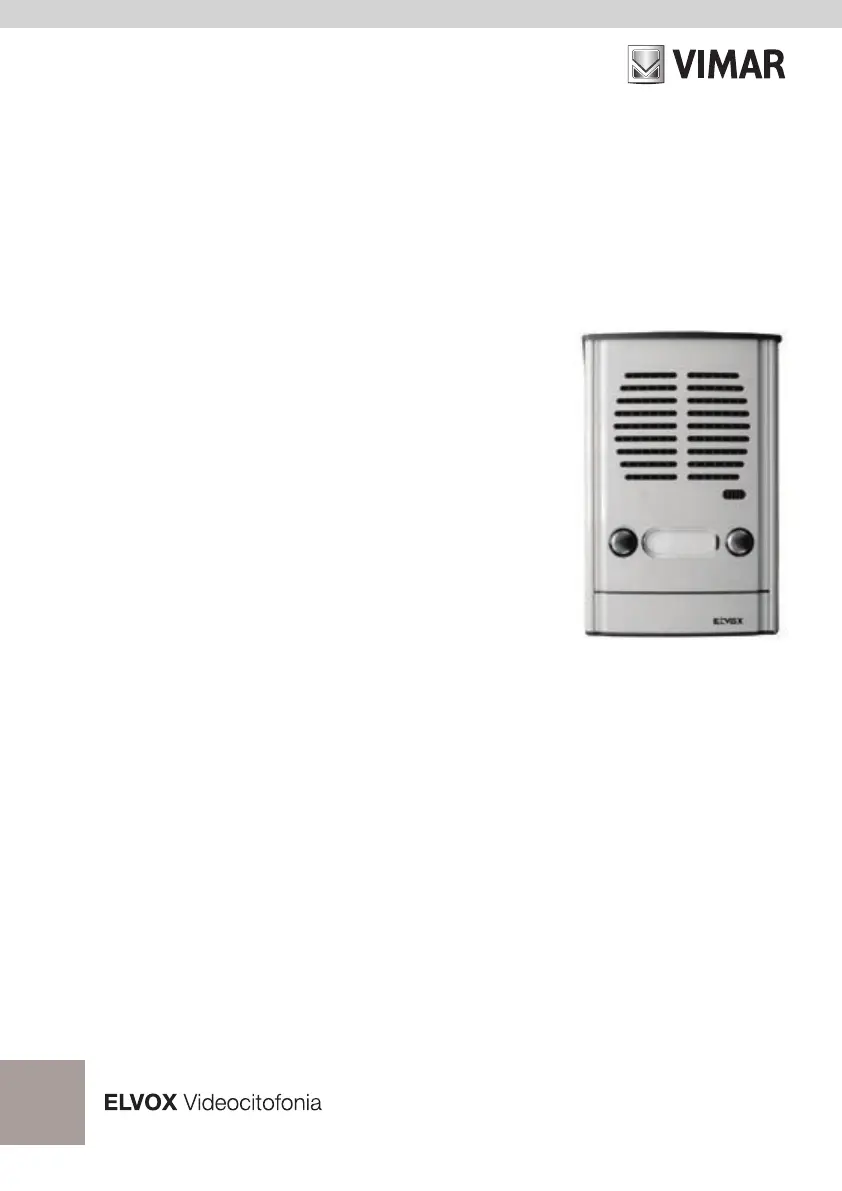

Manuale installatore - Installer guide - Manuel installateur

Technisches Handbuch - Instrucciones instalador - Manual do instalador

88T2

Placca audio parete 2 pulsanti

2-button wall audio cov. plate

Plaque aud. saillie 2 boutons

AP-Audio-Frontplatte 2 Tasten

Placa audio superf. 2 puls.

Botoneira áudio saliente 2 botões

Descrizione

Targa da esterno parete a 2 pulsanti

predisposta per inserimento dei posti

esterni Art. 930A-930D-930F-930C.

Dimensioni: 105x161x35 mm

All’interno della targa è presente un

circuito con LED per illuminazione

cartellino portanomi e morsettiera per

la chiamata al citofono.

Morsetti

D: Comune diodi 1N4004 per si-

stemi unifilari “1+n”

-: 0V per alimentazione LED

+: 15Vc.a./12Vc.c. per alimenta-

zione LED

P1: Pulsante di chiamata di destra

P2: Pulsante di chiamata di sinistra

C: Comune pulsanti di chiamata

Descripción

Placa de externo pared a 2 pulsado-

res predispuesta para inserción de los

aparatos externos Art. 930A-930D-

930F-930C.

Dimensiones: 105x161x35 mm.

En el interior de la placa hay un

circuito con LED para iluminación

tarjetero portanombres y caja de co-

nexiones para la llamada al interfono.

Bornes

D: Común diodos IN4004 para sis-

temas con 2 HILOS “1+n”

-: 0V para alimentación LED

+: 15V c.a./12V c.c. para alimenta-

ción LED.

P1: Pulsador de llamada de la dere-

cha

P2: Pulsador de llamada de la iz-

quierda

C: Común pulsador de llamada

Descrição

Botoneira de montagem saliente com

2 botões preparada para a aplicação

dos postos externos Art. 930A-930D-

930F-930C.

Dimensões: 105x161x35 mm.

No interior da botoneira existe um cir-

cuito com LED para iluminação dos

cartões portanomes e uma régua de

bornes para chamar o telefone.

Bornes

D: Común dos díodos IN4004 para

sistemas unifilares “1+n”

-: 0V para alimentação do LED

+: 15V c.a./12V c.c. para alimenta-

ção LED.

P1: Botão de chamada da direita

P2: Botão de chamada da esquerda

C: Comum dos botões de chamada

Description

Surface wall-mounted entrance panel

with two push-buttons, prearranged

for insertion of speech units Art.

930A-930D-930F-930C.

Dimensions: 105x161x35 mm.

The panel is equipped with a LED cir-

cuit for name tag lighting and terminal

for calls to interphones.

Terminals

D: Diodes common 1N4004 for 1+n

wiring systems.

-: 0 V LED power supply

+: 15 Vac/12 Vdc LED power sup-

ply

P1: Right call button

P2: Left call button

C: Call buttons common

Description

Plaque de rue murale à 2 boutons,

prévue pour le montage des postes

externes Art. 930A-930D-930F-930C.

Dimensions: 105x161x35 mm.

La plaque comporte un circuit avec

LED pour l’éclairage des porte éti-

quettes et un bornier pour l’appel au

poste d’appartement.

Bornes

D: Commun diodes 1N4004 pour

installation 1 + n

-: 0V pour alimentation LED

+: 15 Vca/12 Vcc pour alimentation

LED

P1: Bouton d’appel de droite

P2: Bouton d’appel de gauche

C: Commun des poussoirs d’appel

Beschreibung

Klingeltableau in Aufputz-Ausführung

mit 2 Tasten, zur Installation der Au-

ßenstellen Art. 930A-930D-930F-

930C vorgerüstet.

Abmessungen: 105x161x35 mm.

Der Stromkreis mit Led im Tableau

sorgt für die Beleuchtung der Namens-

schilder, die Klemmenleiste zum Ruf

an das Sprechgerät.

Klemmen

D: Gemeinsam Dioden 1N4004 für

eindrahtige Systeme “1+n“

-: 0V für die Led-Versorgung

+: 15 VAC/12VDC für die Led-Ver-

sorgung

P1: Rechte Ruftaste

P2: Linke Ruftaste

C: Gemeinsam Ruftasten

Il manuale istruzioni è scaricabile dal

sito www.vimar.com

The instruction manual is downloada-

ble from the site www.vimar.com

É possível descarregar o manual de

instruções no site www.vimar.com

Die Bedienungsanleitung ist auf der

Website www.vimar.com zum Down-

load verfügbar

Télécharger le manuel d’instructions

sur le site www.vimar.com

El manual de instrucciones se puede

descargar en la página web www.vi-

mar.com

8000
