Side 1/20
Manuale installatore - Installer guide
Manuel installateur - Technisches Handbuch
Instrucciones instalador - Manual do instalador
Art. 62I8 Art. 62I8/5
Citofono supplementare kit Due Fili
Due Fili kit additional interphone
Poste supplémentaire kit 2Fili
Zusätzl. Haustelefon Set DueFili
Port. automát. adicional Kit Due Fili
Telefone adicional Kit Due Fili

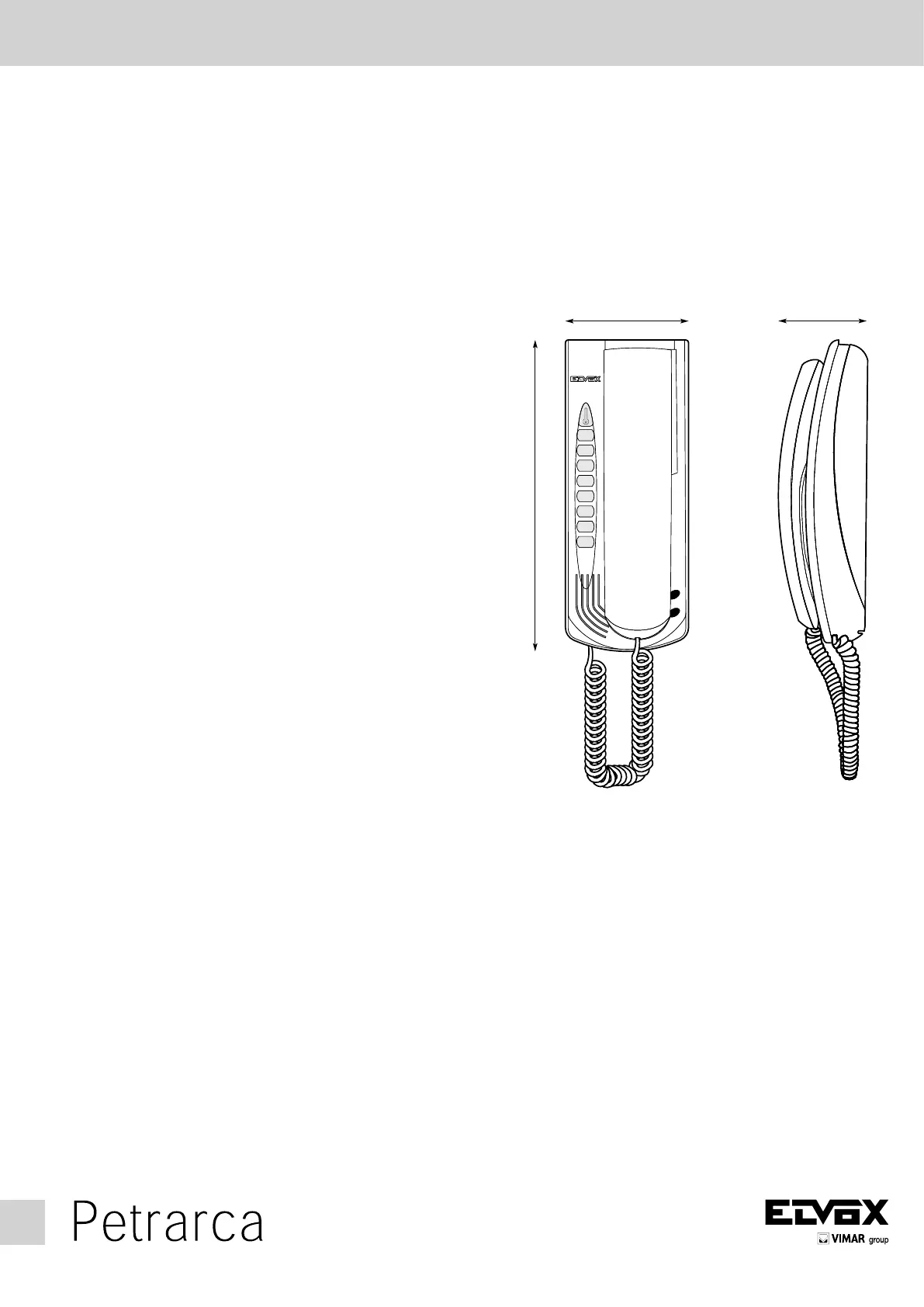

Petrarca
226 mm
65 mm
89 mm
2
ENFRDEESPT IT
Petrarca
L’Art. 62I8 e l’Art. 62I8/5 sono citofoni della serie Petrarca per kit Video 2
Fili in versione intercomunicante. Dispone di 5 pulsanti: uno per l’apertura
della serratura, uno per l’autoinserimento del citofono nell’impianto anche
quando non è stato chiamato e altri 3 pulsanti per le chiamate interco-
municanti; è possibile aggiungere altri 2 pulsanti per servizi ausiliari. Al
citofono può essere aggiunto l’art. 6153/682 per la regolazione del volume
di chiamata e per le segnalazioni di chiamata esclusa e serratura aperta.
Morsettiera di collegamento
4) Comune pulsanti supplementari.
8) 1° servizio ausiliario (permette l’attivazione del relè art. 682R).
9) Autoaccensione/autoinserimento.
10) 1° chiamata intercomunicante.
11) 2° chiamata intercomunicante.
12) 3° chiamata intercomunicante.
13) 2° servizio ausiliario (permette l’attivazione del relè art. 682R).
1, 2) Linea BUS.
4, 6P) Collegamento per pulsante di chiamata fuoriporta.
5, 6S) Collegamento suoneria supplementare (vedi variante).
Controlli e regolazioni
Nel citofono è presente un trimmer per la regolazione del volume esterno,
da regolare solo in caso di necessità.
Il volume di chiamata è regolabile spostando il filo dell’altoparlante tra il
connettore A+ e A-, altrimenti utilizzare l’accessorio Art. 6153/682.

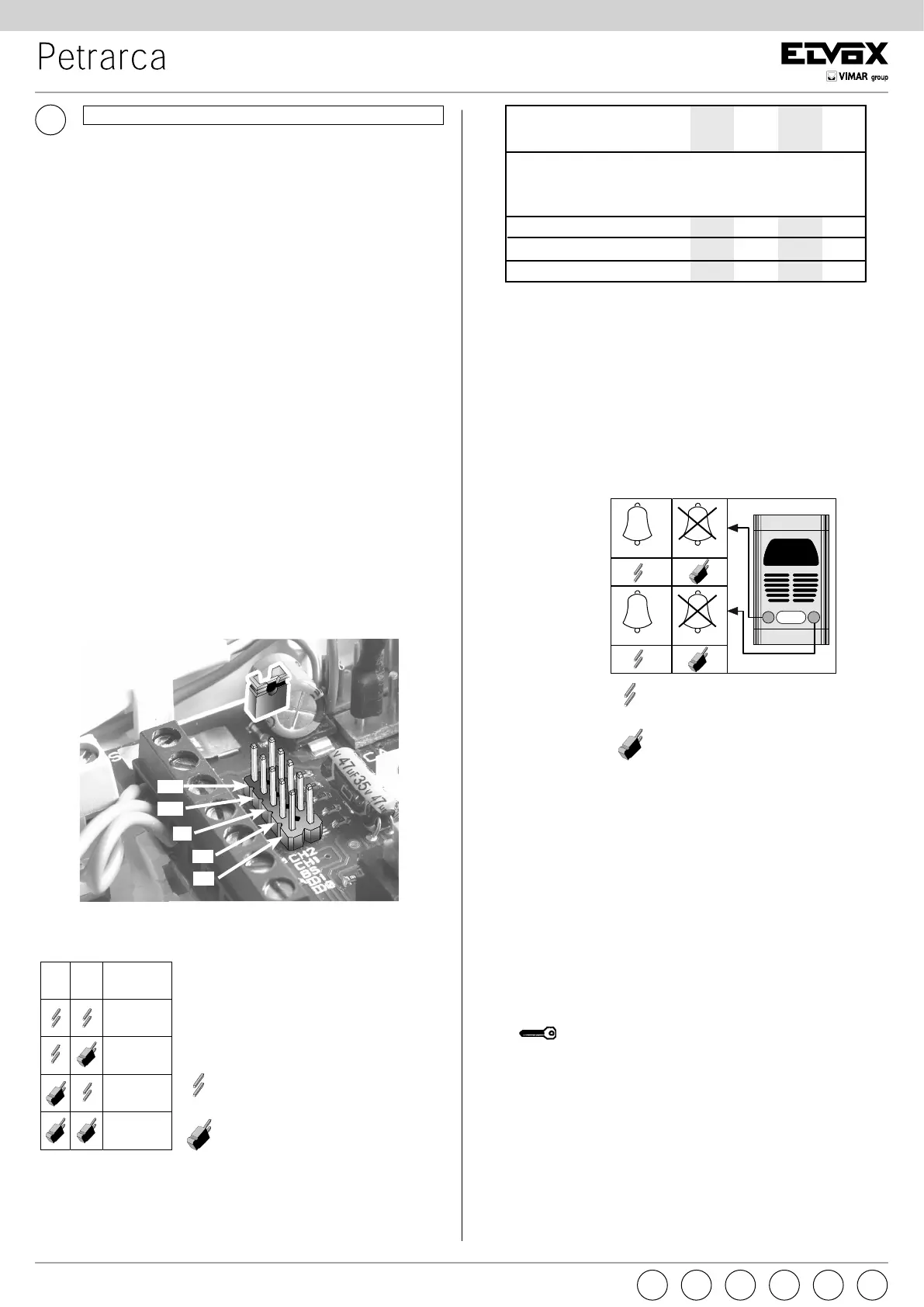

PROGRAMMAZIONE CITOFONO ART. 62I8, 62I8/5
Il funzionamento del citofono è controllato dal settaggio di 5 contatti pre-
senti nel citofono. Inserire o togliere i ponticelli forniti con il citofono per
attivare le funzioni.
La programmazione va effettuata prima di alimentare l’impianto.
CH2
CH1
BS
ID1
ID0
Associazione pulsante di chiamata da targa
Per associare il pulsante della targa con il quale chiamare il citofono agire
sui contatti A (CH2) e B (CH1): il contatto B per il 1° pulsante (di destra)
della targa e il contatto A per il 2° pulsante (di sinistra) se presente.
Inserendo i ponticelli si esclude la chiamata, invece togliendoli si permette
la chiamata al citofono.
Apertura serratura
Togliendo il ponticello del contatto BS dal citofono è possibile aprire la
serratura sempre, con citofono inserito dalla chiamata o no. Inserendo
il ponticello, dal citofono è possibile aprire la serratura solo dopo che il
citofono è stato chiamato o è stato autoattivato.
Codice identificazione
chiamante (n°) 1 2 3 4
Morsetti Codice identificazione
chiamato (n°)
10 2 1 1 1
11 3 3 2 2
12 4 4 4 3
Funzionamento
Dal citofono/monitor si possono chiamare altri citofoni/monitor secondo
la precedente tabella.
Per eseguire una chiamata intercomunicante, sollevare il microtelefono
e premere il pulsante intercomunicante relativo al citofono/videocitofono
da chiamare; la durata massima della conversazione è di 60 secondi
per il citofono Art 62I8, mentre nel citofono Art. 62I8/5 la conversazione
intercomunicante puo’ durare fino a 5 minuti. Durante una conversazione
intercomunicante (o con il microtelefono già sollevato), le chiamate da
targa non commutano automaticamente la conversazione ma è neces-
sario premere il pulsante di autoinserimento/autoaccensione (senza
agganciare il microtelefono) per parlare con la targa. Il tempo di conver-
sazione tra targa e citofono è regolabile da 30 a 90 secondi, scaduto tale
tempo per proseguire la conversazione senza riagganciare il microtelefo-
no, è necessario richiamare il citofono dalla targa entro 10 secondi, altri-
menti premere il pulsante autoinserimento/autoaccensione sul citofono.
Eventualmente azionare la serratura elettrica premendo l’apposito pul-
sante
. Trascorso un tempo di circa 30” (regolabile nella targa da
30 a 90 secondi) il monitor si spegnerà. L’impianto può essere acceso
anche dall’interno premendo il pulsante collegato al morsetto 9, permet-
tendo così il controllo dell’esterno in qualsiasi momento. Nel caso di due
targhe, la pressione del pulsante di accensione attiva ciclicamente le due
telecamere.
N.B.: la chiamata intercomunicante è generata con una tonalità diversa
rispetto alle altre chiamate e la sua durata segue l’andamento del pul-
sante di chiamata.
Il pulsante di autoaccensione/autoinserimento permette il collegamento
del citofono o del videocitofono alla targa senza essere stati chiamati,
nel caso che nell’impianto siano presenti 2 targhe, la pressione ripetuta
del pulsante di autoaccensione/autoinserimento fa commutare ciclica-
mente la selezione della targa.
CH2
CH1
ID 0
ID 1
12345
ID1 ID0
MONITOR
n°1
n°2
n°3
n°4
APERTURA SERRATURA SEMPRE
LOCK RELEASE ALWAYS
APERTURA SERRATURA DOPO CHIAMATA
LOCK RELEASE AFTER CALL
2
3
5
4
1
(A)
(B)
Ponticello non presente
Ponticello inserito
Quando nell’impianto è presente più di un
citofono è necessario identificare i citofoni con
un codice diverso. Il codice di identificazio-
ne viene assegnato tramite l’inserimento dei
ponticelli nei contatti D (ID1) e E (ID0) come
indicato in figura.
ID 0
ID 1
12
ID1
ID0
n°1
n°2
n°3
n°4
(D)
(E)
CODICE
IDENTIFICAZIONE
CITOFONO
Codice di identificazione citofono
Programmazione chiamate intercomunicanti
La programmazione dei pulsanti di chiamata intercomunicante (morsetti
10, 11, 12) avviene automaticamente con l’assegnazione del codice d’i-
dentificazione del citofono come indicato nella tabella seguente.
Ponticello non presente
Ponticello inserito
Il manuale istruzioni è scaricabile dal sito www.vimar.com
IT
