Manuale installatore - Installer guide

Manuel installateur - Technisches Handbuch

Instrucciones instalador - Manual do instalador

R854, R905

Modulo serratura automatica 120B/P01

Automatic lock module 120B/P01

Module serrure automatique 120B/P01

Automatisch-Schlossmodul 120B/P01

Módulo cerradura automática 120B/P01

Módulo trinco automática 120B/P01

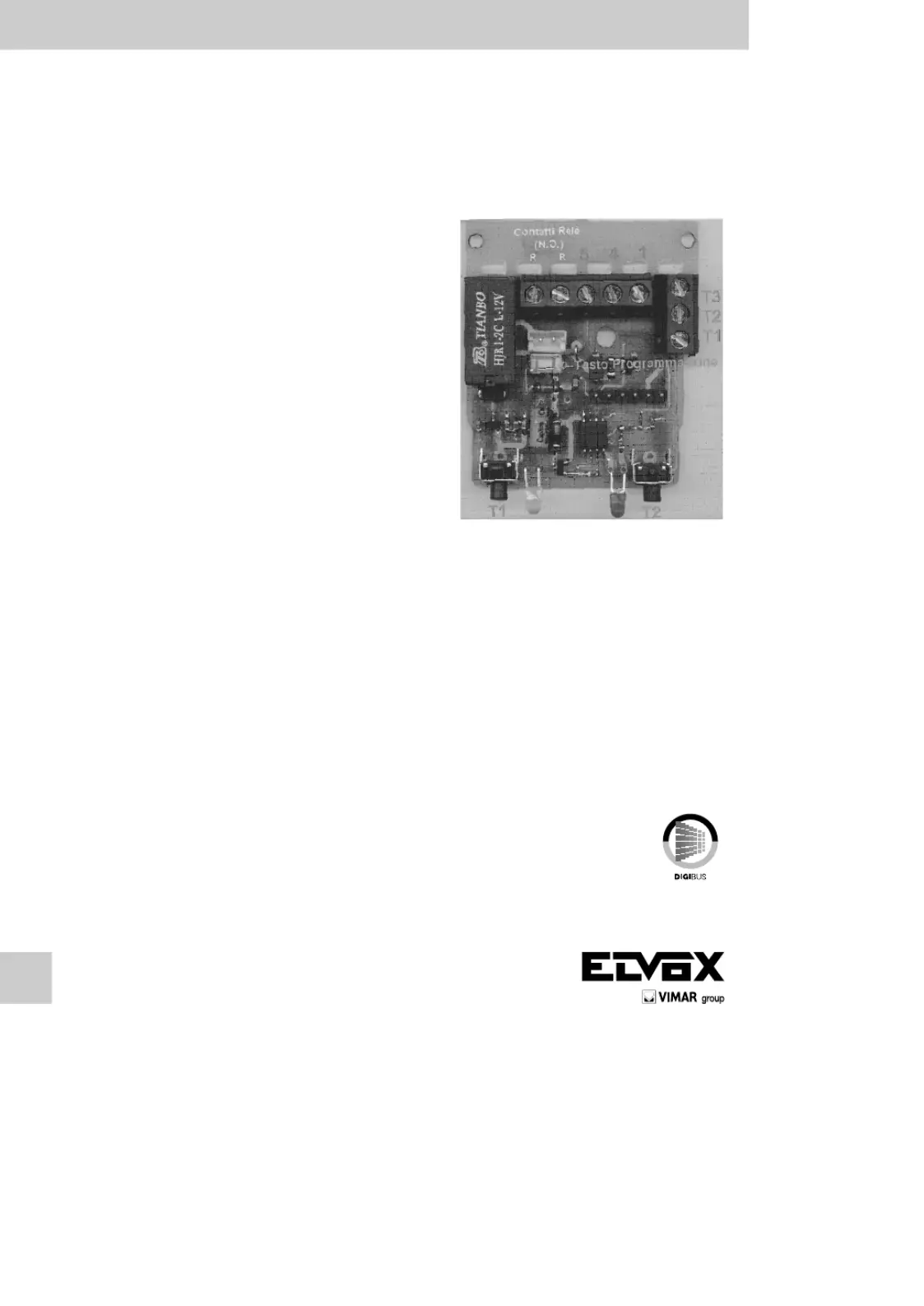

DESCRIZIONE GENERALE 120B/P01:

L’articolo 120B/P01 è un accessorio Digibus utilizzato per effet-

tuare l’apertura automatica della serratura porta conseguente-

mente alla ricezione di una chiamata dalla targa verso il citofono

stesso. Detta funzione è attiva solo nel caso in cui il morsetto sia T2

chiuso (tramite un interruttore esterno) verso massa (4). Quando

l’automatismo è attivato, è acceso il led rosso a conferma della

avvenuta inserzione.

DESCRIZIONE MORSETTI:

5 Positivo di alimentazione (12/15Vdc circa).

4 Massa (GND).

1 Linea digitale “Digibus”. Permette la comunicazione verso

altri apparati Digibus.

R-R Contatto N.A. del relè (corrente massima 1A, tensione mas-

sima 24V ca/cc).

T1 Tasto di programmazione (in fase di reset) o per l’invio ma-

nuale del comando serratura.

T2 Morsetto di attivazione della funzione di “apertura automa-

tica”. Collegare ad un interruttore esterno.

T3 Non usato.

PROGRAMMAZIONE NUMERO DIGIBUS:

Per programmare il numero Digibus associato, è necessario indivi-

duare in modo univoco il dispositivo, normalmente effettuata con

lo stesso numero del citofono associato, la procedura è del tutto

similare alla programmazione di un citofono Digibus:

Mantenendo premuto il tasto premere per un attimo il tastino T1

“PRG”. Continuando a mantenere premuto T1, dopo circa 8/10

secondi si attiva il led verde (SX) per confermare l’entrata del di-

spositivo in programmazione.

Effettuare ora la chiamata dalla targa (o centralino o altro disposi-

tivo di programmazione) con il numero che si vuole associare. Il di-

spositivo 120B/P01, ricevuta la chiamata memorizza internamente

il numero associato ed esce dalla programmazione (confermando

il tutto con lo spegnimento del led verde). Effettuare una richiamata

(con T2 chiuso)per verificare l’avvenuta programmazione.

FUNZIONI ACCESSORIE (per usi opzionali):

1) Il pulsante T1 può essere utilizzato, oltre che per portare in

programmazione il dispositivo, per forzare l’invio “manuale” di

un comando di APERTURA SERRATURA.

2) Il Relé (tra i morsetti R-R) viene attivato in seguito ad una

chiamata verso il numero (come fosse un citofono) solo nel

caso in cui sia chiuso il morsetto T2 (verso massa). A succes-

sive chiamate verso altri numeri o di reset il relè si disattiva.

FUNZIONAMENTO TIPICO:

Il 120B/P01 viene programmato con lo stesso numero del citofono

ad esso associato.

Se viene chiuso il contatto verso il morsetto 4 (GND), oltre ad T2

accendersi il led di DX (ROSSO) alla ricezione di una chiama verso

il proprio numero, dopo circa 1-2 sec il modulino reinvia verso targa

un comando Digibus di apertura serratura. Se il contatto è inT2 -

vece aperto, il modulo non reagisce in alcun modo alle chiamate

verso il proprio numero.

120B/P01 GENERAL DESCRIPTION:

Type 120B/P01 is a Digibus accessory used to automatically re-

lease the door lock on receipt of a call from the entrance panel

to the interphone itself. This function is only active if terminal T2

is closed (by means of an external switch) to ground (4). When

the automatic system is activated, the red LED lights up to confirm

the activation.

DESCRIPTION OF TERMINALS:

5 Positive power supply (12/15Vdc approx.).

4 Ground (GND).

1 Digibus digital line. Allows for communication towards other

Digibus equipment.

R-R Relay N.O. contact (maximum current 1A, maximum voltage

24V AC/DC).

T1 Key for programming (during reset) or manual transmission

of the door lock command.

T2 Activation terminal for automatic release function. Connect

to an external switch.

T3 Not used.

DIGIBUS NUMBER PROGRAMMING:

To program the associated Digibus number, it is necessary to as-

sign the device a unique ID, normally the same number as the

associated interphone. The procedure is identical to the procedure

for programming a Digibus interphone: While keeping the key T1

pressed, tap the “ ” key. Continue to hold down the PRG T1 key,

after around 8-10 seconds the green LED (left-hand side) will light

up to confirm that the device has entered programming mode. Now

make a call from the panel (or switchboard or other programming

device) with the number that you wish to assign. Once the 120B/

P01 device has received the call it stores the associated number

and exits the programming procedure (the green LED switches off

to indicate this). Make a call (with T2 closed) to check that the

programming operation has been successful.

ACCESSORY FUNCTIONS (for optional use):

1) As well as being used to enter programming mode, button T1

can be used to force manual transmission of a DOOR LOCK

RELEASE command.

2) The relay (between terminals R-R) is only activated following

a call to the number (as if it was an interphone) if terminal T2

is closed (to ground). On subsequent calls to other numbers

or on resets, the relay is deactivated.

TYPICAL OPERATION:

The 120B/P01 is programmed with the same number as the inter-

phone to which it is associated. If contact is closed to terminal T2

4 (GND), the right-hand (RED) LED illuminates when a call to its

number is received and, after approximately 1-2 seconds, the mod-

ule sends a Digibus door lock release command back to the panel.

However if contact is open, the module does not respond in any T2

way to calls made to its number.
