VLHDMIEXTHDB2.0

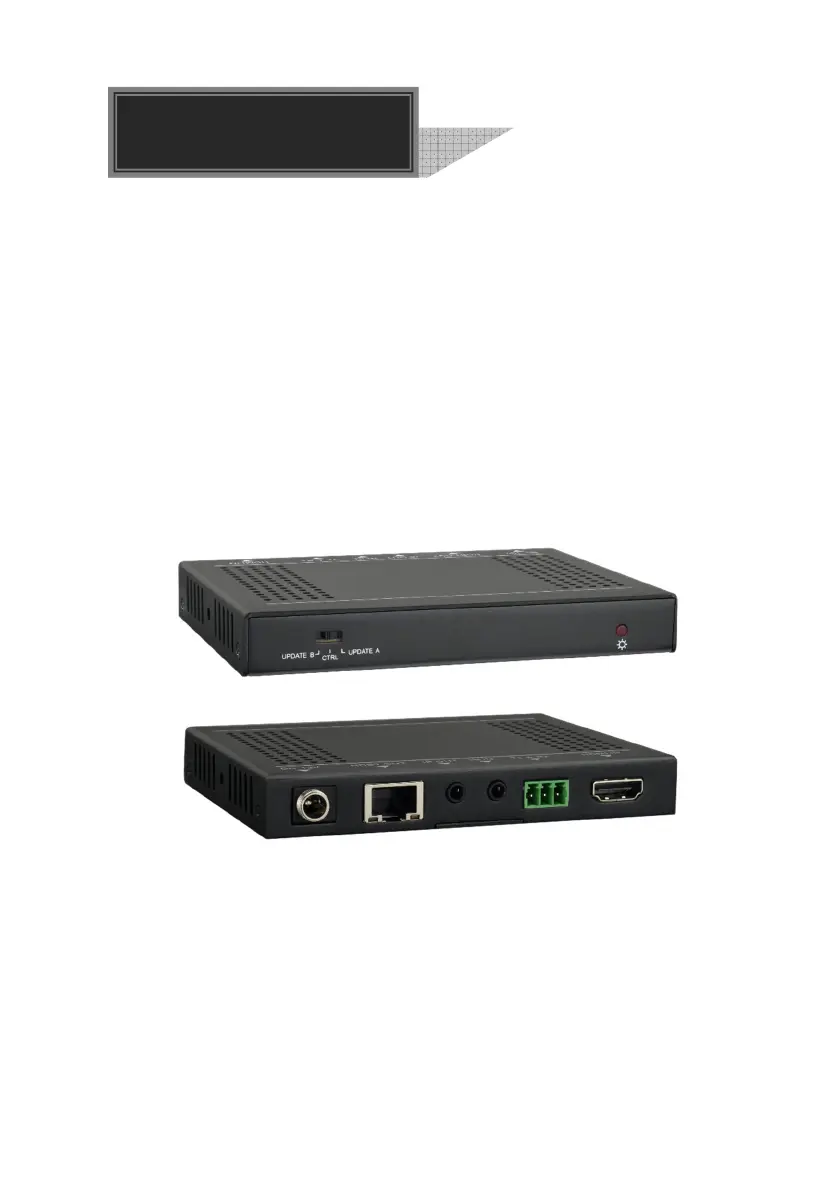

Ultra-thin HDMI2.0 Extender

131ft/40m 4K UHD

Version: VLHDMIEXTHDB2.0_2017V1.0

User Manual

Ultra-thin HDMI2.0 Extender

Statement

Read this user manual carefully before using this product. Pictures shown in this manual is for reference

only, different model and specifications are subject to real product. This manual is only for operation

instruction only, not for any maintenance usage. The functions described in this version are updated till

June 21, 2017.

In the constant effort to improve our product, we reserve the right to make functions or

parameters changes without notice or obligation. Please refer to the dealers for the latest details.

Safety Precaution

To insure the best from the product, please read all instructions carefully before using the device. Save

this manual for further reference.

 Follow basic safety precautions to reduce the risk of fire, electrical shock and injury to persons.

 Do not dismantle the housing or modify the module to avoid electrical shock or burn.

 Using supplies or parts not meeting the products’ specifications may cause damage, deterioration or

malfunction.

 Do not expose the unit to rain, moisture or install this product near water.

 Install the device in a place with fine ventilation.

 Do not twist or pull by force ends of the cable. It can cause malfunction.

 Do not use liquid or aerosol cleaners to clean this unit. Always unplug the power to the device before

cleaning.

 Unplug the power cord when not used for a long period of time.

 Refer all servicing to qualified service personnel.

After-sales Service

We provide limited warranty for the product within three years.

Package List

 1 x Transmitter  1 x Receiver

 4 x Mounting Ears & 4 x Screws  8 x Plastic Cushions

 1 x RS232 Cable  1 x 3-pin Phoenix Connector

 1 x Power Adaptor (12VDC, 2A)  1 x User Manual

Introduction

The VLHDMIEXTHDB2.0 is an ultra-thin HDMI2.0 Extender consist of transmitter and receiver. It extends

1080p/4K HDMI signal over CAT5e/CAT6a cable up to 70m /40m (PoC), and enables IR and RS232

pass-through to control source or display device remotely. It also adopt a visually lossless video

compression technology (VLC) to ensure the HD lossless transmission of HDR and 4K@60Hz/4:4:4 over

CAT5e/CAT6a cable.

Produkt Specifikationer

Mærke:	Vivolink
Kategori:	AV forlænger
Model:	VLHDMIEXTHDB2.0
Type:	AV sender & modtager
Vekselstrømsindgangsspænding:	100 - 240 V
Vekselstrømsindgangsfrekvens:	50 - 60 Hz
Antal pr. pakke:	2 stk
Produktfarve:	Sort
Pakkevægt:	662 g
Pakkedybde:	161 mm
Pakkebredde:	184 mm
Pakkehøjde:	126 mm
Understøttede videotilstande:	3840p
Opbevaringstemperatur (T-T):	-10 - 50 °C
Relativ luftfugtighed ved drift (H-H):	0 - 90 %
HDCP:	Ja
Ethernet LAN:	Ja
Driftstemperatur (T-T):	-10 - 50 °C
Maksimal opløsning:	4096 x 2160 pixel
High Dynamic Range (HDR) understøttet:	Ja
Forbindelsesteknologi:	Ledningsført
DC-in-stik:	Ja
LED-indikatorer:	Ja
Kan monteres på væggen:	Ja
Strømkilde type:	DC
Udgangsstrøm:	2 A
AC-adapter inkluderet:	Ja
Modtager vægt:	153 g
Maksimal overførselsafstand:	70 m
Maksimal opdateringshastighed:	60 Hz
HDMI-version:	2.0
Ekstern strømadapter:	Ja
Strøm over Ethernet (PoE):	Ja
Fjernbetjeningstype:	IR + RS232
Monteringsbeslag inkluderet:	Ja
HSMI-indgang:	1
RJ-45 indgangs-porte:	1
Antal HDMI-udgange:	1
Seriel grænsefladetype:	RS-232
Modtager dimensioner (BxDxH):	115 x 84 x 16 mm
RS-232 indgangsporte:	1
Antal serielle porte:	1
HDCP-version:	2.2
Fjernbetjening (IR) indgang:	1
Fjernbetjening (IR) udgang:	1
HDBaseT-port:	Ja
RS-232 udgangsporte:	1
Understøttede kabeltyper:	Cat5e
Senderdimensioner (BxDxH):	115 x 84 x 16 mm
Transmitter vægt:	150 g
Båndbredde:	18 Gbit/sek.
3,5 mm ind:	Ja
RJ-45 udgangs-porte:	1
HDBaseT certificeret:	Ja
Driftsspænding (modtager):	12 V
Understøtter forbrugerelektronik (CEC):	Ja
3,5 mm ud:	Ja
Driftsspænding (sender):	12 V
Strømforbrug (modtager) (maks):	14 W
HDCP & EDID bypass:	Ja
Strømforbrug (sender) (maks):	14 W
IR pass-through:	Ja
Inkluderede strømstik typer:	EU
Tovejs:	Ja
RS-232 gennemgang:	Ja
HDCP gennemgang:	Ja
CEC gennemgang:	Ja
Understøttelse af lyd:	Ja
