Side 1/2

1460 ESD

Geeignet für die Aufnahme

von Bits mit 4 mm Halfmoon-

Antrieb (Wera Reihe 9) und

Bits mit 4 mm HIOS-Antrieb

(Wera Reihe 21).

GEFAHRENHINWEIS:

Mit ESD-Werkzeugen

darf unter keinen

Umständen an span-

nungsführenden Teilen

gearbeitet werden, da

sie den Strom leiten

und nicht isolierend

sind.

Bitte verwenden Sie

das Werkzeug nur für

die zuvor beschrie-

benen Tätigkeiten.

Bitte beachten Sie

auch unsere Sicher-

heitshinweise auf

www.wera.de

Drehmomentschrauben-

dreher, Präzision: ±10 %.

Torque Screwdriver

Accuracy: ± 10%.

Destornillador dinamo-

métrico, Precisión: ±10 %.

Tournevis dynamométrique

Précision: ±10 %.

Suitable for the bits with

4 mm halfmoon drive (Wera

Series 9) and bits with

4 mm HIOS drive (Wera

Series 21).

HAZARD WARNING:

Under no

circumstances may

ESD tools be used for

work on components

carrying live voltage

as they conduct the

voltage and are not

insulated.

Please use the tool

only for its intended

purposes as described

above. Please also

observe our safety

instructions at

www.wera.de,

www.weratools.com,

www.wera-tools.co.uk.

Adecuado para alojar puntas

de 4 mm tipo Halfmoon

(serie Wera 9) y puntas

de 4 mm tipo HIOS (serie

Wera 21).

AVISO DE SEGURIDAD:

De ninguna manera se

deberá trabajar con

herramientas ESD en

piezas que estén bajo

tensión eléctrica p1-ya

que éstas son conduc-

toras de corriente y no

son aislantes.

Por favor, sólo utilice

la herramienta para

las actividades que

se describen arriba.

Además, por favor

observe nuestros

avisos de seguridad

que encontrará bajo

www.wera.de

Convient pour l’admission

d’embouts à emmanchement

Halfmoon 4 mm (série 9 Wera)

et d’embouts à emmanchement

HIOS 4 mm (série 21 Wera).

ATTENTION: DANGER!

Ne travaillez JAMAIS

sur des éléments sous

tensionavec des outils

ESD: ceux-ci conduisent

le courant et ne sont pas

isolants.

Prière de n’utiliser cet

outil que pour les acti-

vités décrites plus haut.

Prière d’observer égale-

ment nos consignes de

sécurité sur

www.wera.de

Halfmoon HIOS

Präzision: ±10 %.

Deutlich hör- und fühlbares

Überrasten beim Erreichen

des voreingestellten

Drehmoments. Weiteres

Festziehen der Schraube ist

durch Überrutschfunktion

nicht mehr möglich. Manipu-

lationsschutz .

Ändern des voreingestell-

ten Drehmoments: Der

Drehmomentwert kann

innerhalb des Messbereichs

2,5 – 8Ncm verändert

werden. Dazu die Kappe am

oberen Ende des Griffs ab-

nehmen und mit Hilfe eines

Sechskantschraubendrehers

Größe SW 1,5 die Einstell-

schraube betätigen. Danach

mit einem handelsüblichen

Drehmomentprüfgerät den

eingestellten Wert überprü-

fen und mittels Kappe erneut

verschließen.

Bei einer Veränderung

des voreingestellten

Drehmoments erlischt die

Wera-Gewährleistung auf die

Genauigkeit des werkseitig

eingestellten Drehmoments.

Accuracy: ±10%.

Distinctly audible and

noticeable excess-load sig-

nal when the pre-set torque

value is reached. Further

tightening of the screw is

no longer possible thanks

to the overstep function.

Tamperproof.

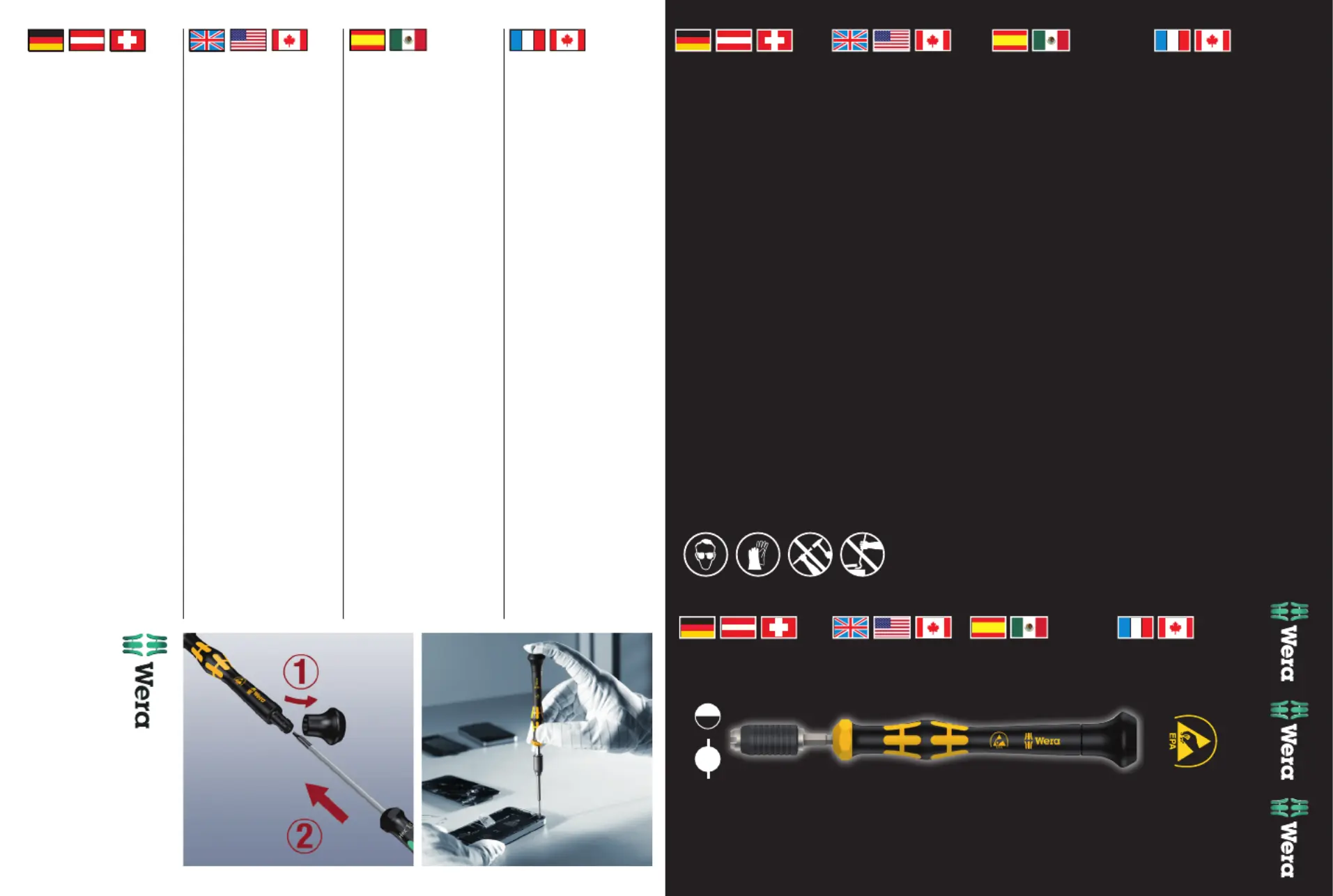

The torque value can be

changed within the

available torque range of

2.5 – 8 Ncm. Remove the

cap at the top of the handle

and adjust the setting screw

with a 1.5 hexagon socket

screwdriver. Please check

the adjusted pre-set torque

value with a certiﬁ ed torque

test instrument and re-seal

with cap.

Any change to the preset

torque value shall invalidate

Wera’s warranty for the

precision of the factory-

adjusted torque value.

Precisión: ±10 %.

Se oye y se percibe

claramente un sonido de

sobre-engatillamiento

cuando se alcanza el par

preajustado. Un sobre-

apriete del tornillo no es

posible gracias a la función

de sobrerresbalamiento.

Dispone de protección

contra manipulaciones.

Cambio del valor del par

preajustado: El valor del

par preajustado se puede

cambiar dentro de la gama

de par 2.5 – 8 Ncm. Para

ello levante la tapa de la

parte superior del mango

y accione el tornillo de

ajuste con ayuda de un

destornillador hexagonal de

1.5. Pruebe el valor del par

con un veriﬁ cador de par de

apriete. Vuelva a cerrar la

herramienta con la tapa.

En caso de que se modiﬁ que

el par de apriete preajusta-

do, extingue la garantía que

ofrece Wera con relación a la

exactitud del par de apriete

preajustado en fábrica.

Précision: ±10 %.

L’atteinte du couple préréglé

est signalée par un déclic

audible et tactile. L’outil se

met alors en «patinage»,

empêchant tout serrage

supplémentaire de la vis.

Protection anti-manipulation.

Modiﬁ cation du couple

préréglé: Le couple de

vissage peut être modiﬁ é

à l’intérieur de la plage

suivante: 2.5 – 8 Ncm.

Pour effectuer le réglage,

soulever le capuchon situé

à l’extrémité du manche

et ajuster la vis de réglage

avec un tournevis hexagonal

Hex 1.5. Veuillez tester la

valeur dynamométrique avec

un instrument de contrôle

standard. Recapuchonner

l’outil.

Toute modiﬁ cation du

couple préréglé en usine

entraîne l’annulation de la

garantie octroyée par Wera

relativement à la précision

de ce dernier.

05 679255 001 - 00000177 - 01

Made in Czech Rep.

www.wera.de

www.weratools.com

www.wera-tools.co.uk

Wera Werk · Germany

Ein Griff – viele Abtriebe. Das Wechselklingensys-

tem von Wera sorgt dafür, dass der Benutzer für

jeden Einsatzzweck gerüstet ist.

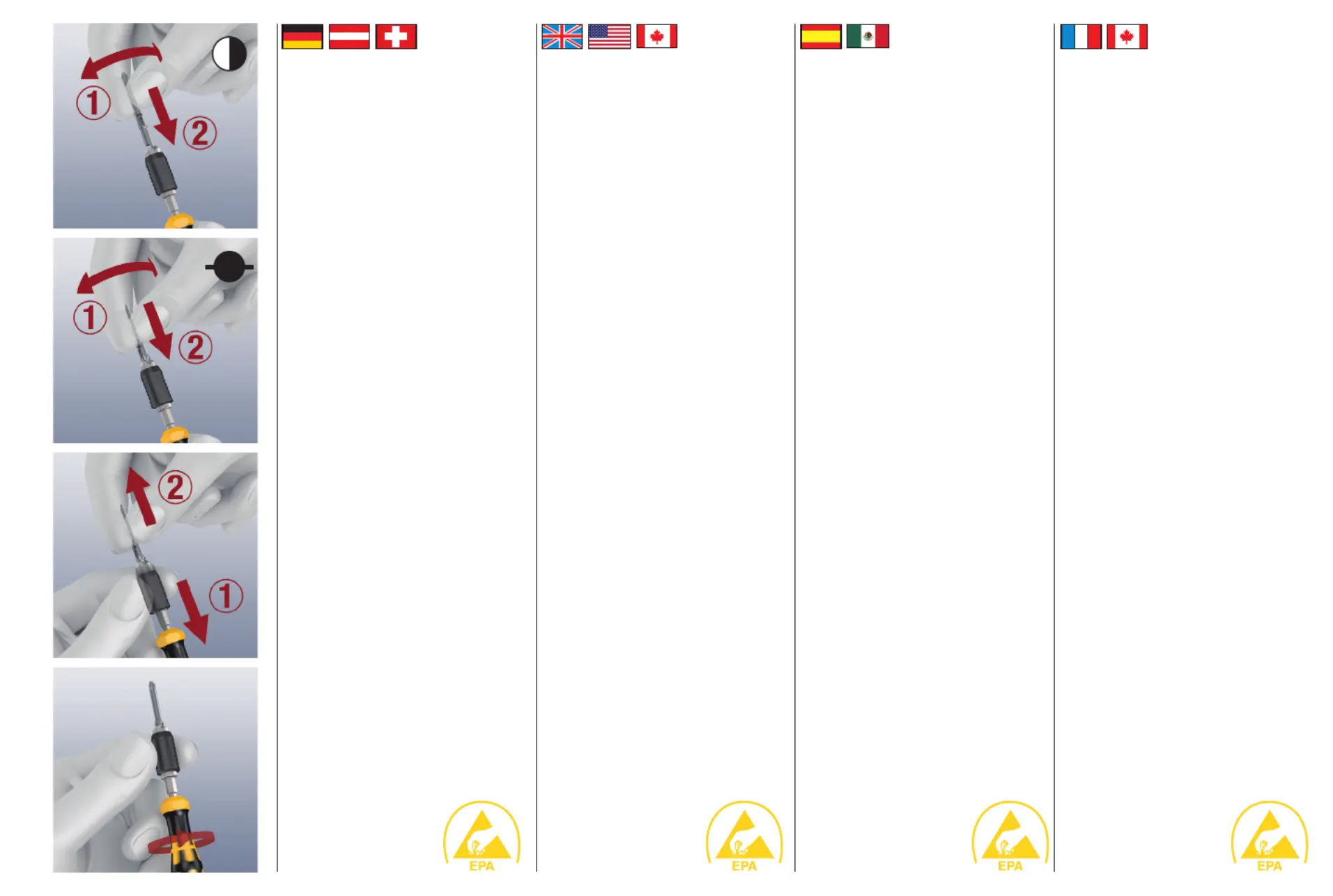

Blitzschneller Bit-Wechsel:

Bits mit 4 mm Halfmoon-Antrieb (Reihe 9): Bit

drehend in den Kombibithalter einführen, bis die

beiden „Halbmond-Proﬁ le“ ineinander greifen, und

den Bit bis auf Anschlag schieben. Der Bit ist sicher

verriegelt.

Bits mit 4 mm HIOS-Antrieb (Reihe 21): Bit drehend

in den Kombibithalter einführen, dabei darauf ach-

ten, dass die zwei seitlichen „Flügel“ in die Nut des

Bithalters geführt werden. Den Bit bis auf Anschlag

schieben. Der Bit ist sicher verriegelt.

Zum Bitwechsel einfach die Hülse nach vorne

schieben. Das Werkzeug wird dadurch entriegelt,

der Bit kann problemlos entnommen werden!

Die freilaufende Betätigungshülse erlaubt dem

Anwender, das Werkzeug während des Schraubvor-

gangs zusätzlich an der Hülse zu führen.

Kraftform Micro-Griff mit drehbarer Kappe und

Schnelldrehzone für blitzschnelles Zwirbeln, kein

zeitintensives Umgreifen mehr nötig. Kraftzone mit

integrierten Weichzonen zur Übertragung hoher

Löse- und Anzugsmomente. Präzisionszone direkt

über der Klinge für den richtigen Drehwinkel bei

Justierarbeiten.

Die Wera-Produkte der Serie ESD erfüllen die

Europa-Norm DIN EN 61340-5-1. Der elektrische

Oberﬂächenwiderstand des Wera-ESD-Materials

ist < 10

Ohm. Bei der Einrichtung eines speziellen

ESD-Schutzbereichs wird eine statische Auﬂadung

sicher zum Erdpotenzial abgeleitet.

One handle – many applications. The Wera

interchangeable blade system ensures that the

user is equipped for any application.

Rapid bit change:

Bits with 4 mm halfmoon drive (Wera Series 9):

turn the bit into the combination bit holder till the

two “halfmoon proﬁ les” interlock and push the bit

in until it will go no further. The bit is now securely

locked.

Bits with 4 mm HIOS drive (Wera Series 21): turn

the bit into the combination bit holder and make

sure that the two side “wings” are located in the

groove of the bit holder. Push the bit in until it will

go no further. The bit is now securely locked.

To change the bit, simply push the sleeve forwards.

The tool is thereby unlocked and the bit can be

simply removed!

The free-turning sleeve additionally allows the user

to position the tool during the screwdriving job by

using this feature.

Kraftform Micro handle with rotating cap and

fast-turning zone for rapid twisting. This makes

time-consuming grip adjustments no longer

necessary. The power zone with integrated soft

zones ensures high torque transfer for loosening

or tightening screws. The precision zone directly

above the blade facilitates a correct rotation angle

for ﬁ ne adjustment jobs.

The Wera products in the ESD series satisfy

European Standard DIN EN 61340-5-1. The electric

surface resistance of the Wera ESD material is

< 10

Ohm. This securely protects components

against electrostatic energy and associated

damage. When installing a special ESD safety

zone, a static charge will safely be conducted to

the earth potential.

Un manche – de nombreuses sorties. Le système

de lames interchangeables Wera permet à l’utilisa-

teur d’être armé quel que soit l’usage projeté.

Changement éclair des embouts:

Embouts à emmanchement Halfmoon 4 mm (Wera

série 9): introduire l’embout par pivotement dans

le porte-embouts combiné, jusqu’à ce que les deux

proﬁ lés en «demi-lune» s’imbriquent. Pousser

alors l’embout à fond pour le verrouiller.

Embouts à emmanchement HIOS 4 mm (Wera

série 21): introduire l’embout par pivotement

dans le porte-embouts combiné, en veillant à bien

guider les deux «ailes» latérales dans la gorge du

porte-embouts. Pousser alors l’embout à fond pour

le verrouiller.

Pour changer l’embout, il sufﬁ t de faire coulisser la

bague vers l’avant. L’outil est ainsi déverrouillé et

l’embout peut être retiré sans problèmes!

La bague extérieure à rotation libre permet à

l’utilisateur de stabiliser encore davantage l’outil

lors du vissage.

Manche Kraftform Micro à crête rotative et zone de

rotation rapide pour un «tortillement» éclair: ﬁ ni

le repositionnement fastidieux de la main! Zone

de puissance à zones molles intégrées permettant

la transmission de couples de serrage/desserrage

élevés. Zone de précision surplombant directement

la lame, pour obtenir l’angle de rotation adéquat

lors des opérations d’ajustage.

Les outils Wera de la série ESD satisfont à la norme

DIN EN 61340-5-1. La résistance électrique super-

ﬁ cielle du matériau Wera ESD est < ohms 10

Grâce à une protection ESD spéciale, toute charge

électrostatique est déviée de façon sûre vers la

terre.

Un mango – muchas aplicaciones. El sistema de

las varillas intercambiables de Wera asegura que el

usuario esté equipado para cualquier aplicación.

Cambio ultrarrápido de puntas:

Puntas de 4 mm de tipo Halfmoon (Wera serie 9):

Introducir la punta con un movimiento giratorio

en el portapuntas combinado hasta que los dos

perﬁ les “de medialuna” encajen mutuamente, y

luego desplazar la punta hasta el tope. Ahora, la

punta está bloqueada de forma segura.

Puntas de 4 mm de tipo HIOS (Wera serie 21):

Introducir la punta con un movimiento giratorio en

el portapuntas combinado; fíjese de que las dos

“aletas” laterales sean introducidas correctamente

en la ranura del portapuntas. Luego, desplazar la

punta hasta el tope. Ahora, la punta está bloqueada

de forma segura.

Para cambiar la punta, sencillamente empuje

el manguito hacia adelante. Así, la herramienta

se desbloquea y la punta se puede extraer sin

problema alguno.

El casquillo de accionamiento de marcha libre

permite que el usuario guíe la herramienta de

manera adicional en el manguito durante el trabajo

de atornillamiento.

Mango tipo “Kraftform Micro” con casco girable y

zona de giro rápido para un apriete ultrarrápido; ya

no hace falta cambiar la posición de mano durante

el apriete lo que economiza mucho tiempo. Zona

de potencia con zonas blandas integradas para la

transmisión de altos pares de apriete y desapriete.

Zona de precisión directamente por arriba de la

varilla para el ángulo correcto en trabajos de ajuste.

Los productos de la serie ESD de Wera cumplen

con la norma DIN EN 61340-5-1. La resistencia

eléctrica de superﬁ cie del material ESD de Wera es

de < 10

ohmios. Al instalar una zona de seguridad

especial ESD, cualquier electricidad estática creada

será descargada a tierra.

Produkt Specifikationer

Mærke:	Wera
Kategori:	Skruemaskine
Model:	1460 ESD
Bredde:	18 mm
Højde:	128 mm
Vægt:	22 g
Brugervejledning:	Ja
Produkttype:	Enkelt
Certificering:	CE, GS, DVE
Ergonomisk designet:	Ja
Længde:	18 mm
Håndtag farve:	Black, Yellow
Håndtag, materiale:	Plast
Antal skruetrækkere:	1
Skruetrækker/bits størrelser:	1460 ESD
Holdermateriale:	Metal
Skruetrækker, type:	Præcisionsskruetrækker
Håndgrebsisolering:	Ja
Bitholder:	Ja
Antal drev kontakter:	1
