Side 1/2
! Druckklemme für Adern-Durchmesser 0.5 - 2.5 mm²
E-Mail: info@whd.de
Web: www.whd.de
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
08.02.2021
Montage des Lautsprechers
- Halten Sie den Lautsprecher an die Wand.
- Markieren Sie mit einem Stift die Löcher an der Wand.
- Bohren Sie die Löcher und setzen die beiliegenden Dübel ein.
- Schließen Sie den Lautsprecher gemäß nebenstehender Tabelle an.
- Schrauben Sie nun den Lautsprecher mit den beiden beiliegenden Langschrauben an die Wand.
Betrieb & Bedienung
Vielen Dank für den Kauf unseres Wandlautsprechers.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Technische Daten ZL 135 G-8 / -8 Re ZL 135 G-T6 / -T6 Re ZL 135 BWS-T6
Nenn- / Musikbelastbarkeit 6 / 8 W 6 W 6 W
Impedanz (ohne Übertrager) 8 Ohm - -
Schalldruckpegel 1W/1m 91 dB 91 dB 91 dB
Übertragungsbereich (-3 dB) 100-20000 Hz 100-20000 Hz 100-20000 Hz
Abstrahlwinkel 1/2/4/8 kHz (-6 dB)
180/-/90/40 ° 180/-/90/40 ° 180/-/90/40 °
Abmessungen (H/B/T) 175/260/81 mm 175/260/81 mm 175/260/81 mm
Sicherheits-
Informationen
Bei unsachgemäßer Behandlung
entfällt die Garantie!
Beachten Sie zusätzlich zu den Hin-
weisen dieser Anleitung die landes-
spezifischen Sicherheitsvorschriften.
Verwendung:
Im Innenbereich, Wandmontage
Einsatztemperatur: -20 bis + 60 °C.
! Das Gerät ist nicht geeignet zum
Betrieb im Außenbereich.
Hinweise:
- Stellen Sie sicher, dass die resultie-
rende Impedanz und die Leistung
der angeschlossenen Lautsprecher
auf den Ausgang des Verstärkers
richtig dimensioniert sind.
- Auf richtige Polarität achten.
- Vor dem Abbau des Lautsprechers
Verstärker abschalten.
Belegung der Anschlussklemmen
Version
Farbe
8 Ohm -T6/-ReR
Braun - 6 W
Gelb - 3 W
Grün - 1,5 W
Blau - 0
Rot 8 Ohm -
Weiß/Rot 0 -
Bedienungsanleitung passend zu
ZL 135 G Serie
Art.Nr.:
103-135-03-008-00 (-8)
103-135-03-008-01 (-8 Re)
103-135-03-041-01 (-T6)
103-135-03-042-01 (-T6 Re)
103-135-03-041-09 (BWS, -T6)
103-135-03-041-16 (-T6-Re, vorne)
103-135-03-042-04 (-T6-ReR/mit Pflichtrufrelais)

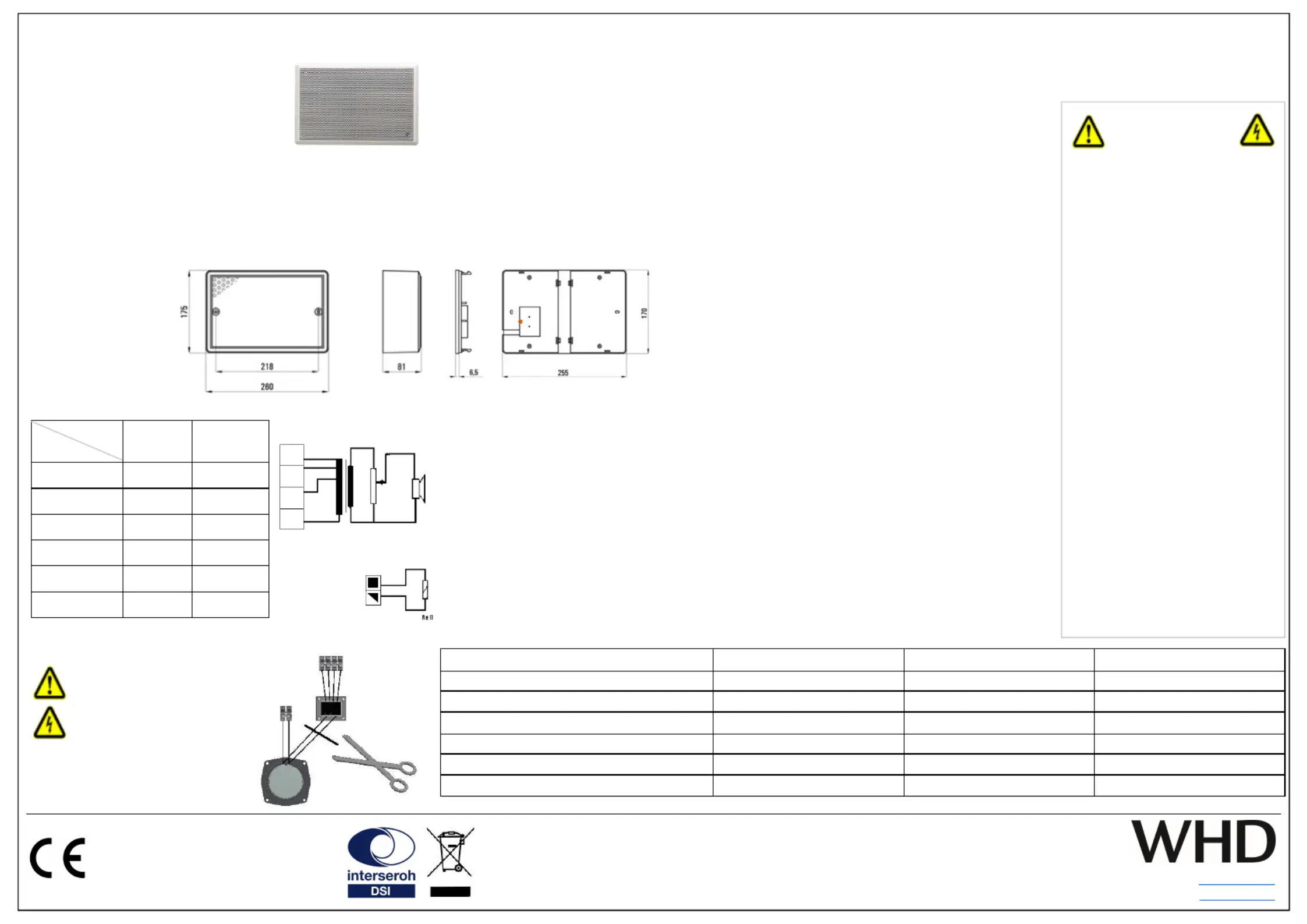

Abmessungen
100 V
Übertrager
! Achtung:
Bei Anschluss an 8 Ohm
(niederohmig) unbedingt
die Zuleitung zum Über-
trager (Trafo) trennen!
Optional: Montage der Rückwand RW ZL 135
- Führen Sie die Kabel aus dem Gehäuse (Vertiefung (1)) heraus.
- Klipsen Sie die Rückwand auf den Lautsprecher.
- Schrauben Sie die Rückwand von vorne fest.
- Schließen Sie den Lautsprecher gemäß nebenstehender Tabelle an.
Troubleshooting / Fehlerbehebung
Kein Ton:
- prüfen Sie die Anschlüsse der Lautsprecher (ggf. sind Kabel lose)
- prüfen Sie die Verkabelung der Lautsprecher (ggf. sind Kabel abgeknickt)
- prüfen Sie, ob Verstärker/Tonquelle eingeschaltet ist und auf entsprechende Lautstärke eingestellt ist.
Brummen:
Stellen Sie sicher, dass der Eingang am Verstärker beschaltet ist.
Sonst handelt es sich um ein Masseproblem durch Erdung/Schirmung von Tonquelle/Verstärker.
! Stellen Sie sicher, dass Ihre Verkabelung den EMV-Richtlinien entspricht.
Störgeräusche (Knacken):
Stellen Sie sicher, dass ausschließlich geschirmte Kabel zum Einsatz kommen.
Überprüfen Sie die Leitungsführung auf Kabelkreuzungen oder Parallelverlegung zu 230V-Kabel und
beseitigen Sie diese (Induktionsprobleme).
Vibrationsgeräusche:
Prüfen Sie die Montage und fixieren Sie den Lautsprecher.
(1)
-T6 ReR: 2polige Klemme
100 Ω
-T6 Re: 4-polige Klemme
Schwarz … 24V
Schw./Weiss … 0
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
D-78652 Deißlingen
Tel. Zentrale +49 74 20 / 8 89-0
Fax Zentrale +49 74 20 / 8 89-51
E-Mail: info@whd.de
Web: www.whd.de
This product supports all CE-
marking criteria. The declaration of
conformity certificate can be ob-
tained from WHD.
WHD are members of the INTERSEROH association.
We participate in the dual system as well as other
industry-specific solutions. Therefore, plastic, metal
and electronic parts can all be recycled.
Version
(Technical and optical
modifications reserved)
08.02.2021
Operation
Thank you for buying our wall speaker.
Please read this manual carefully, especially the safety and security information.
Manual applicable for
ZL 135 G Series
Product-No.:
103-135-03-008-00 (-8)
103-135-03-008-01 (-8 Re)
103-135-03-041-01 (-T6)
103-135-03-042-01 (-T6-Re)
103-135-03-041-09 (BWS, -T6)
103-135-03-041-16 (-T6-Re, front)
103-135-03-042-04 (-T6-ReR/Mandatory Relais)
! Press connector for cable cross-sections of 0.5 - 2.5
Connections

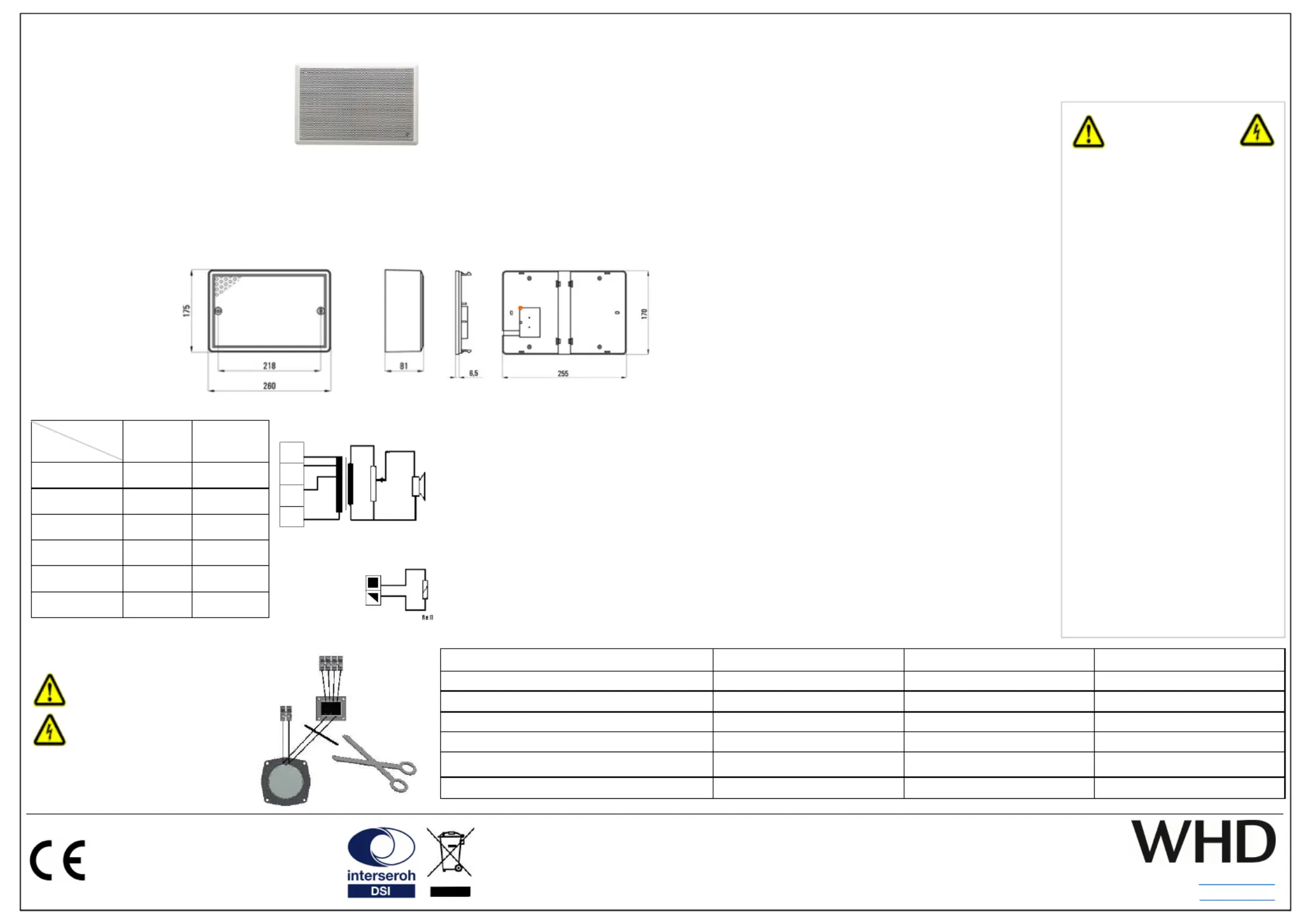

Dimensions
100 V
Transformer
! Attention
When connecting to
8 ohms (low resistance),
always disconnect the
supply line to the
transformer!
Specifications ZL 135 G-8 /-8 Re ZL 135 G-T6 / -T6 Re ZL 135 BWS-T6
Rated / Music power 6 / 8 W 6 W 6 W
Impedance (without transfomer) 8 ohms - -
SPL 1W/1m 91 dB 91 dB 91 dB
Frequency range (-3 dB) 100-20000 Hz 100-20000 Hz 100-20000 Hz
Transmission angle 1/2/4/8 kHz (-6 dB) 180/-/90/40 ° 180/-/90/40 ° 180/-/90/40 °
Dimensions (H/W/D) 175/260/81 mm 175/260/81 mm 175/260/81 mm
Safety & Security
Informations
Improper handling may void war-
ranty.
In addition to this guidance please
comply with your own country-
specific safety & security regulations.
Intended Use:
Indoors, wall mounting
Operating temperature:
-20 ... + 60 °C.
The device is not suitable for out-
door operation.
Note:
- Make sure that the resulting impe-
dance and the power of the connec-
ted speakers are properly sized to
the output of the amplifier safe.
- Ensure correct polarity.
- Before the removal of the speaker,
switch OFF the amplifier.
.
Troubleshooting
No sound
- Check the connections of the speakers (if cable is loose)
- Check wiring of speakers (if cable is bent)
- Check that amplifier or audio source is turned on and set to an appropriate volume.
Humming
Make sure that the input of the amplifier is connected.
Otherwise, there is a mass problem by grounding/shielding of audio source/amplifier.
! Make sure that your 230V wiring complies with the EMC directives.
Noise (clicking)
Make sure that only shielded cables are used.
Check the wiring to eliminate cable crossings or cabling parallel with 230V cable (induction problems).
Vibration noise
Check the installation and fix the speaker.
Mounting
- Hold the speaker on the wall.
- Mark with a pencil the holes on the wall.
- Drill the holes and insert the dowels.
- Connect the speakers in accordance with the adjacent table.
- Screw the speaker with the two included screws to the wall.
Option: Rear panel RW ZL 135
- Plug out the cable from the housing (1).
- Clip the rear wall to the speaker.
- Screw the rear panel from the front.
- Connect the speakers in accordance with the adjacent table.
(1)
Version
Color
8 ohms -T6/-Re
brown - 6 W
yellow - 3 W
green - 1,5 W
blue - 0
red 8 ohms -
white/red 0 -
-T6 Re: 4-pin terminal
100 Ω
-T6 ReR: 2-pin terminal
black … 24V
black/white … 0
