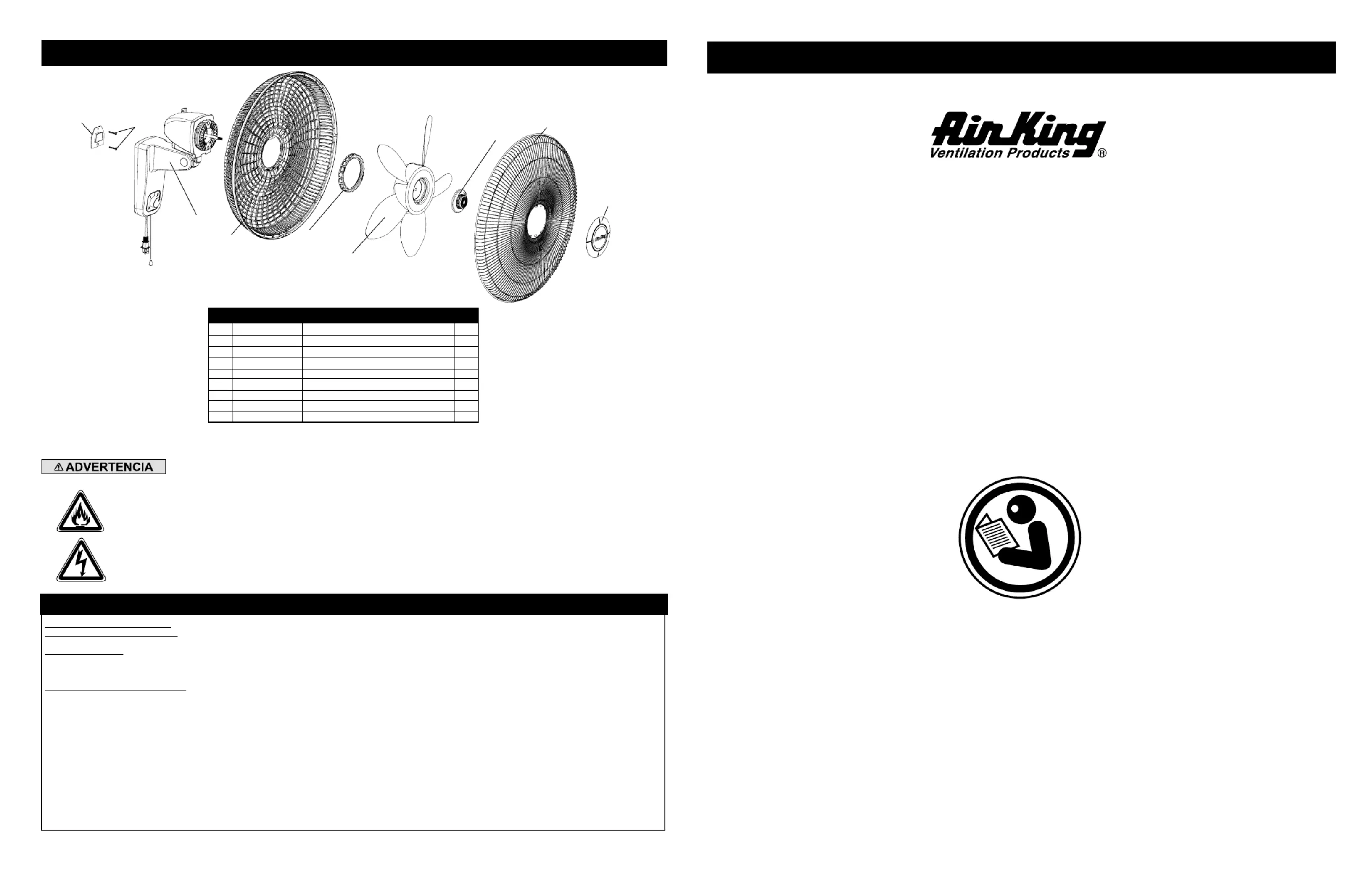

Side 1/4

1 2060316B Placa de Montaje 1

2 2090003 Tornillo para Madera #8 X 11/4" 2

3 02035104LG Cubierta del motor 1

4 2019532 Rejilla Plástica Trasera 1

5 2010374 Tuerca de Seguridad 1

6 2019625 Aspa 1

7 2019535 Tapa 1

8 02096103 Parrilla Anterior 1

9 02010381A Ornamento 1

18" 3-SPEED WALL-MOUNTED OSCILLATING FAN

MODEL 4CH64G/9018G

Rev. W 10/17 12084046

Rev. W 10/17 82084046

OPERATING INSTRUCTIONS & PARTS MANUAL

MODELO 4CH64G/9018G

GARANTÍA LIMITADA

QUÉ CUBRE ESTA GARANTÍAS: Este producto está garantizado contra defectos de mano de obra y/o materiales.

CUÁNTO DURA ESTA GARANTÍA: Esta garantía se extiende únicamente al comprador original del producto y dura un (1) año a partir de la fecha original de

compra o hasta que el comprador original del producto venda o transfiera el producto, cualesquiera de ambas que ocurriera en primer lugar.

QUÉ HARÁ Air King: Air King, a opción propia, reparará o reemplazará cualquier parte o partes que demuestren ser defectuosas o reemplazará el producto

completo por el mismo modelo u otro comparable. Para todas las reclamaciones de garantía, se debe devolver el producto a Air King America, LLC a cargo

del cliente con la prueba de compra dentro del período de garantía. Comuníquese con el departamento de atención al cliente de Air King para obtener una

Autorización de Devolución (“RA”, por sus siglas en inglés). NO devuelva los productos sin una RA o no se procesará la reclamación de la garantía.

QUÉ NO CUBRE ESTA GARANTÍA: Esta garantía no tiene validez si el producto fue dañado o falló debido a un accidente, manipulación u operación

inadecuadas, daño en el envío, abuso, mal uso, reparaciones no autorizadas hechas o el intento de hacerlas, o el uso del producto para servicio comercial o

no residencial. Esta garantía no cubre los costos de envío para la devolución de productos a Air King para su reparación o reemplazo. Air King abonará los

cargos de envío de devolución a Air King con posterioridad a las reparaciones o el reemplazo bajo garantía.

CUALESQUIERA Y TODAS LAS GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS (INCLUYENDO, SIN LIMITACIÓN, CUALESQUIERA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD), DURAN UN AÑO A PARTIR DE LA FECHA ORIGINAL DE COMPRA O HASTA QUE EL COMPRADOR ORIGINAL DEL PRODUCTO

VENDA O TRANSFIERA EL PRODUCTO, CUALESQUIERA DE AMBAS QUE OCURRIERA EN PRIMER LUGAR Y EN NINGÚN CASO LA RESPONSABILIDAD

DE Air King BAJO CUALQUIER GARANTÍA EXPLÍCITA O IMPLÍCITA INCLUIRÁ (I) DAÑOS INCIDENTALES O POR CONSECUENCIA POR CUALQUIER

CAUSA QUE FUERE, O (II) REEMPLAZO O REPARACIÓN DE CUALESQUIERA FUSIBLES HOGAREÑOS, CORTA-CIRCUITOS O TOMACORRIENTES.

INDEPENDIENTEMENTE DE CUALQUIER DECLARACIÓN CONTRARIA, EN NINGÚN CASO LA RESPONSABILIDAD DE Air King BAJO CUALQUIER GARANTÍA

EXPLÍCITA O IMPLÍCITA PODRÁ EXCEDER EL PRECIO DE COMPRA DEL PRODUCTO Y DICHA RESPONSABILIDAD TERMINARÁ AL VENCIMIENTO DEL

PERÍODO DE GARANTÍA.

Algunos estados y provincias no permiten limitaciones sobre la duración de una garantía implícita, o sobre la exclusión o limitación de los daños incidentales

o por consecuencia, por lo tanto dichas exclusiones o limitaciones podrían no aplicarse en su caso. Esta garantía le otorga a usted derechos legales

específicos. Usted también podría tener otros derechos que varían de estado en estado y de provincia en provincia.

Se requiere prueba de compra antes que se acepte un reclamo bajo garantía.

It is not intended to be used in commercial, industrial or agricultural settings.

READ AND SAVE THESE INSTRUCTIONS

READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE,

INSTALL, OPERATE OR MAINTAIN THE PRODUCT DESCRIBED.

PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY

INFORMATION. FAILURE TO COMPLY WITH INSTRUCTIONS COULD

RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE!

MANTENIMIENTO

ADVERTENCIA: SIEMPRE DESENCHUFE EL CABLE ANTES DE MOVER O DAR SERVICIO AL

VENTILADOR.

ADVERTENCIA: ¡NO SUMERJA EL VENTILADOR EN AGUA!

LIMPIEZA: Utilice un paño suave humedecido con una solución jabonosa liviana, tal como un detergente líquido para lavar platos.

Seque TODAS LAS PARTES POR COMPLETO antes de rearmar. Después de dar mantenimiento o servicio, REARME POR COMPLETO

la unidad en la forma descrita en este manual de instrucciones, antes de volver a conectarla a la fuente de poder.

PRECAUCIÓN: No utilice gasolina, bencina, acetona, limpiadores abrasivos, etc. puesto que dañarán el Ventilador. NUNCA use ALCOHOL

O SOLVENTES.

LUBRICACIÓN: Los cojinetes de precisión vienen sellados de por vida en la fábrica y no precisarán ninguna lubricación adicional.

ALMACENAMIENTO: Guarde el Ventilador con estas instrucciones en un lugar fresco y seco.

DISPOSICIÓN: Los materiales de empaque de cartón corrugado son reciclables. Para desechar este producto de manera ecológicamente

responsable, comuníquese con su proveedor de servicio de desechos local o visite www.1800recycling.com®

El Manual imprimió en la USA

KEY PARTE NO. DESCRIPCIÓN CANT.

Rev. W 10/17 22084046 Rev. W 10/17 72084046

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INFORMATION

When using electrical appliances, basic precautions should always be followed to reduce

the risk of fire, electrical shock and injury to persons, including the following:

Read all instructions before using this Fan.

TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK OR PERSONAL INJURY, ALWAYS

FOLLOW THESE IMPORTANT SAFETY INSTRUCTIONS AND WARNINGS:

DO NOT use this fan to ventilate areas where flammable liquids or vapors are used, stored or are present, including paints,

gasoline, varnishes, floor refinishing products or solvents. ALWAYS read and follow all warnings and instructions on the con-

tainers for these products!

ALWAYS be sure the plug fits tightly into the outlet. When plugs fit loosely into outlets, they may slip partially out of the outlet

and create a poor connection. This may cause outlets to overheat and create a potential fire hazard. Outlets in this condition

should be replaced by a qualified electrician.

ALWAYS unplug the power cord when servicing, cleaning or moving the Fan. DO NOT use the ON/OFF switch as the sole means

of disconnecting power. NEVER leave children unattended when the Fan is on or plugged in. ALWAYS turn off and unplug the Fan

when not in use.

BE CERTAIN that the power source for the Fan is 120V AC. DO NOT plug the Fan into 240V or other power source.

The Blue Plug™ on your AirKing fan is a safety feature. It contains a non-replaceable safety device (fuse) that should not be removed

or tampered with. To reduce the risk of fire, electric shock and personal injury, attempt to remove, replace, repair or tamper DO NOT

with the originally supplied plug. If the Fan has stopped functioning, it may be due to the safety device incorporated in this plug.

The power cord is equipped with a three-prong grounded plug that must be inserted into a matching receptacle. Under no

circumstances should the grounding prong be cut off the plug. Where a two-prong wall receptacle is encountered, it must be

replaced with a properly grounded three-prong receptacle installed in accordance with the National Electrical Code (NEC) and

all applicable local codes and ordinances. This work must be done only by a qualified electrician, using copper wire only.

DO NOT USE A THREE-PRONG TO TWO-PRONG ADAPTER. IMPROPER CONNECTION MAY CREATE THE RISK OF ELEC-

TRICAL SHOCK. USE OF SUCH ADAPTERS IS NOT PERMITTED IN CANADA.

• AVOID the use of extension cords, power strips, power taps, outlet style air fresheners or other cord connected device, as these

devices may overheat and cause a fire hazard.

•DO NOT route power cord under rugs, carpets, runners or furniture. This may damage the cord or cause it to overheat creating a fire hazard.

•ALWAYS place the Fan on a stable, flat, level surface while in operation to prevent the Fan from overturning.

•NEVER insert or allow fingers or objects to enter grill openings while Fan is in operation or injury and/or damage to the Fan may occur.

• block, cover or obstruct air flow to or from the fan while in operation.DO NOT

• use this Fan outdoors or near water or wet locations such as a bath tub, pool or hot tub. Use of this Fan in a wet location DO NOT

may create a shock hazard.

• run cord under carpeting. Do not cover cord with throw rugs, runners, or similar coverings. Do not route cord under furniture DO NOT

or appliances. Arrange cord away from traffic area and where it will not be tripped over.

• use a single extension cord to operate more than one Fan or other electrical device.NEVER

• use this Fan if it has been damaged or is not functioning properly. DO NOT

•THIS FAN DOES NOT MEET THE REQUIREMENTS OF NEC ARTICLE 547-7 (2008).This Fan is not suitable for use in agricultural

facilities including areas where livestock, poultry or other animals are confined. Please refer to National Electric Code (NEC) Article

547-7 (2008), or applicable state or local codes or standards relating to electrical requirements for agricultural buildings.

•THIS FAN DOES NOT MEET THE REQUIREMENTS OF NEC ARTICLE 500 (2008).This Fan is not suitable for use in hazardous

locations. Please refer to National Electric Code (NEC) Article 500 or applicable state or local codes or standards relating to electrical

requirements for hazardous locations.

CAUTION

Parrilla

Posterior Tuerca

Plástica Aspa

Rotador Parrilla

Ornamento

Detalle 1

INSTALACIÓN

1. Coloque un perno prisionero detrás de la pared. Si no puede encontrar un perno prisionero, usted podrá encontrar tipos especiales

de pernos de anclaje en su ferretería local.

2. Fije la Placa de Montaje a la pared con los Tornillos que vienen incluidos (Tornillos para Madera #8 X 1 1/4"). Procure que la brida

apunte hacia arriba, como se muestra en la ampliación que se encuentra más arriba (vea la ampliación #1)

3. El Ventilador ahora está listo para ser colgado en la Placa de Montaje.

ARMADO (Figura 1)

1. Coloque la Parrilla Posterior Parrilla Posterior en el Motor, alineando la lengüeta de la con la ranura que se encuentra en el Motor.

(Detalle 1)

2. Asiente totalmente la Parrilla Posterior Tuerca Plástica en el Motor y fíjela con la , haciéndola girar en el Sentido de las Manecillas

del Reloj.

3. Deslice el hasta montarla en el Eje del Motor. (Alinee la ranura que se encuentra en el cubo del aspa con la clavija del eje del Aspa

motor.) (Detalle 2)

4. Para fijar el Aspa, atornille el en el Eje en el sentido hasta que se encuentre fijo en el Rotador Contrario de las Manecillas del Reloj

cubo del . Aspa

5. Encaje la en su lugar.Parrilla Anterior

FUNCIONAMIENTO

OSCILACIÓN VARIABLE: Jale la perilla de oscilación ubicada en la parte posterior del motor hacia arriba. Empuje la perilla de oscilación

hacia abajo y el ventilador oscilará describiendo el ángulo fijado.

ÁNGULO VERTICAL: Para ajustar el ángulo vertical, incline el cabezal del ventilador hacia arriba o abajo, según prefiera.

VELOCIDAD: La velocidad se controla mediante un interruptor activado con una cadenilla de tiro. La velocidad fijada se indica mediante

la perilla del interruptor ubicada en la cubierta anterior (Apagado – Alta – Mediana–– Baja – Apagado).

CABLE DE ALIMENTACIÓN ELÉCTRICA: Enchufe el cable eléctrico en un tomacorriente de pared (120 Voltios CA, 60 Hz).

MODELO 4CH64G/9018G

DESCRIPCIÓN

El ventilador oscilante Air King® de 18” (45,7 cm), montado a la pared, le ofrece control de velocidad mediante una cadenilla de tiro, oscilación variable,

un motor de capacitador con partición permanente y parrillas que cumplen con las regulaciones de OSHA.

ESPECIFICACIONES

Motor 120V, 60Hz ............................................

Tamaño de paletas 18" (45,7 cm) ......................

Velocidades 3 .................................

Control Cordón ......................................... Rotario/

Distribución del flujo de aire 90° .......

Aprobaciones .................Catalogación ETL. El protector de malla cerrada del ventilador satisface las normas OSHA. .............

MODELO 4CH64G/9018G

VELOC. ALTA MEDIA BAJA

CFM 1955 1700 1380

M3/s 0.92 0.80 0.65
