Rev. C 2/16

2084805

Rev. C 2/16

2084805

OPERATING INSTRUCTIONS & PARTS MANUAL

MODELO 9020

GARANTÍA LIMITADA

READ AND SAVE THESE INSTRUCTIONS

READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE,

INSTALL, OPERATE OR MAINTAIN THE PRODUCT DESCRIBED.

PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY

INFORMATION. FAILURE TO COMPLY WITH INSTRUCTIONS COULD

RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE!

MANTENIMIENTO

ADVERTENCIA: SIEMPRE DESENCHUFE EL CABLE ANTES DE MOVER O DAR SERVICIO AL

VENTILADOR.

ADVERTENCIA: ¡NO SUMERJA EL VENTILADOR EN AGUA!

LIMPIEZA: Utilice un paño suave humedecido con una solución jabonosa liviana, tal como un detergente líquido para lavar platos.

Seque TODAS LAS PARTES POR COMPLETO antes de rearmar. Después de dar mantenimiento o servicio, REARME POR COMPLETO

la unidad en la forma descrita en este manual de instrucciones, antes de volver a conectarla a la fuente de poder.

PRECAUCIÓN: No utilice gasolina, bencina, acetona, limpiadores abrasivos, etc. puesto que dañarán el Ventilador. NUNCA use ALCOHOL

O SOLVENTES.

LUBRICACIÓN: Los cojinetes de precisión vienen sellados de por vida en la fábrica y no precisarán ninguna lubricación adicional.

ALMACENAMIENTO: Guarde el Ventilador con estas instrucciones en un lugar fresco y seco.

DISPOSICIÓN: Los materiales de empaque de cartón corrugado son reciclables. Para desechar este producto de manera ecológicamente

responsable, comuníquese con su proveedor de servicio de desechos local o visite www.1800recycling.com®

El Manual imprimió en la USA

SOLO PARA RESIDENTES DE CALIFORNIA:

ADVERTENCIA: Este producto puede exponerle a un producto químico [o productos químicos] conocido(s) por el Estado de

California como causante de cáncer.

ADVERTENCIA: Este producto puede exponerle a un producto químico [o productos químicos] conocido(s) por el Estado

de California como causante de toxicidad reproductiva.

20" WALLMOUNT FAN

20" (50.8 cm) MODEL 9020

C ommercial Style fan

WARNING : This fan should be us ed only in a

clean, dry environment. Mounting of this product

in any way other than s pec ified in the ins truction

sheet will null and void the manufacturers warranty.

Cable de

Soporte

Secundario

Alambres Grandes

de la Defense

Figura 5Figura 4

GARANTÍA LIMITADA DE Air King (VÁLIDO EN EE.UU., SUS TERRITORIOS, Y CANADÁ ÚNICAMENTE)

QUÉ CUBRE ESTA GARANTÍAS: Este producto está garantizado contra defectos de mano de obra y/o materiales.

CUÁNTO DURA ESTA GARANTÍA: Esta garantía se extiende únicamente al comprador original del producto y dura un (1) año a partir de la fecha original de compra o hasta

que el comprador original del producto venda o transfiera el producto, cualesquiera de ambas que ocurriera en primer lugar.

QUÉ HARÁ Air King: Air King, a opción propia, reparará o reemplazará cualquier parte o partes que demuestren ser defectuosas o reemplazará el producto completo por

el mismo modelo u otro comparable. Para todas las reclamaciones de garantía, se debe devolver el producto a Air King Products, Inc. a cargo del cliente con la prueba de

compra dentro del período de garantía. Comuníquese con el departamento de atención al cliente de Air King para obtener una Autorización de Devolución (“RA”, por sus siglas

en inglés). NO devuelva los productos sin una RA o no se procesará la reclamación de la garantía.

QUÉ NO CUBRE ESTA GARANTÍA: Esta garantía no tiene validez si el producto fue dañado o falló debido a un accidente, manipulación u operación inadecuadas, daño

en el envío, abuso, mal uso, reparaciones no autorizadas hechas o el intento de hacerlas. Esta garantía no cubre los costos de envío para la devolución de productos a

Air King para su reparación o reemplazo. Air King abonará los cargos de envío de devolución a Air King con posterioridad a las reparaciones o el reemplazo bajo garantía.

CUALESQUIERA Y TODAS LAS GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS (INCLUYENDO, SIN LIMITACIÓN, CUALESQUIERA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD), DURAN UN AÑO A PARTIR DE LA FECHA ORIGINAL DE COMPRA O HASTA QUE EL COMPRADOR ORIGINAL DEL PRODUCTO VENDA O

TRANSFIERA EL PRODUCTO, CUALESQUIERA DE AMBAS QUE OCURRIERA EN PRIMER LUGAR Y EN NINGÚN CASO LA RESPONSABILIDAD DE Air King BAJO

CUALQUIER GARANTÍA EXPLÍCITA O IMPLÍCITA INCLUIRÁ (I) DAÑOS INCIDENTALES O POR CONSECUENCIA POR CUALQUIER CAUSA QUE FUERE, O (II)

REEMPLAZO O REPARACIÓN DE CUALESQUIERA FUSIBLES HOGAREÑOS, CORTA-CIRCUITOS O TOMACORRIENTES. INDEPENDIENTEMENTE DE CUALQUIER

DECLARACIÓN CONTRARIA, EN NINGÚN CASO LA RESPONSABILIDAD DE Air King BAJO CUALQUIER GARANTÍA EXPLÍCITA O IMPLÍCITA PODRÁ EXCEDER EL

PRECIO DE COMPRA DEL PRODUCTO Y DICHA RESPONSABILIDAD TERMINARÁ AL VENCIMIENTO DEL PERÍODO DE GARANTÍA.

Algunos estados y provincias no permiten limitaciones sobre la duración de una garantía implícita, o sobre la exclusión o limitación de los daños incidentales o por

consecuencia, por lo tanto dichas exclusiones o limitaciones podrían no aplicarse en su caso. Esta garantía le otorga a usted derechos legales específicos. Usted también

podría tener otros derechos que varían de estado en estado y de provincia en provincia.

Se requiere prueba de compra antes que se acepte un reclamo bajo garantía.

Rev. C 2/16

2084805

Rev. C 2/16

2084805

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INFORMATION

When using electrical appliances, basic precautions should always be followed to reduce

the risk of fire, electrical shock and injury to persons, including the following:

Read all instructions before using this Fan.

TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK OR PERSONAL INJURY, ALWAYS

FOLLOW THESE IMPORTANT SAFETY INSTRUCTIONS AND WARNINGS:

DO NOT use this fan to ventilate areas where flammable liquids or vapors are used, stored or are present, including paints,

gasoline, varnishes, floor refinishing products or solvents. ALWAYS read and follow all warnings and instructions on the con-

tainers for these products!

ALWAYS be sure the plug fits tightly into the outlet. When plugs fit loosely into outlets, they may slip partially out of the outlet

and create a poor connection. This may cause outlets to overheat and create a potential fire hazard. Outlets in this condition

should be replaced by a qualified electrician.

ALWAYS unplug the power cord when servicing, cleaning or moving the Fan. DO NOT use the ON/OFF switch as the sole means

of disconnecting power. NEVER leave children unattended when the Fan is on or plugged in. ALWAYS turn off and unplug the Fan

when not in use.

BE CERTAIN that the power source for the Fan is 120V AC. DO NOT plug the Fan into 240V or other power source.

The Blue Plug™ on your AirKing fan is a safety feature. It contains a non-replaceable safety device (fuse) that should not be removed

or tampered with. To reduce the risk of fire, electric shock and personal injury, attempt to remove, replace, repair or tamper DO NOT

with the originally supplied plug. If the Fan has stopped functioning, it may be due to the safety device incorporated in this plug.

The power cord is equipped with a three-prong grounded plug that must be inserted into a matching receptacle. Under no

circumstances should the grounding prong be cut off the plug. Where a two-prong wall receptacle is encountered, it must be

replaced with a properly grounded three-prong receptacle installed in accordance with the National Electrical Code (NEC) and

all applicable local codes and ordinances. This work must be done only by a qualified electrician, using copper wire only.

DO NOT USE A THREE-PRONG TO TWO-PRONG ADAPTER. IMPROPER CONNECTION MAY CREATE THE RISK OF ELEC-

TRICAL SHOCK. USE OF SUCH ADAPTERS IS NOT PERMITTED IN CANADA.

• AVOID the use of extension cords, power strips, power taps, outlet style air fresheners or other cord connected device, as these

devices may overheat and cause a fire hazard.

•DO NOT route power cord under rugs, carpets, runners or furniture. This may damage the cord or cause it to overheat creating a fire hazard.

•ALWAYS place the Fan on a stable, flat, level surface while in operation to prevent the Fan from overturning.

•NEVER insert or allow fingers or objects to enter grill openings while Fan is in operation or injury and/or damage to the Fan may occur.

• block, cover or obstruct air flow to or from the fan while in operation.DO NOT

• use this Fan outdoors or near water or wet locations such as a bath tub, pool or hot tub. Use of this Fan in a wet location DO NOT

may create a shock hazard.

• run cord under carpeting. Do not cover cord with throw rugs, runners, or similar coverings. Do not route cord under furniture DO NOT

or appliances. Arrange cord away from traffic area and where it will not be tripped over.

• use a single extension cord to operate more than one Fan or other electrical device.NEVER

• use this Fan if it has been damaged or is not functioning properly. DO NOT

•THIS FAN DOES NOT MEET THE REQUIREMENTS OF NEC ARTICLE 547-7 (2008).This Fan is not suitable for use in agricultural

facilities including areas where livestock, poultry or other animals are confined. Please refer to National Electric Code (NEC) Article

547-7 (2008), or applicable state or local codes or standards relating to electrical requirements for agricultural buildings.

•THIS FAN DOES NOT MEET THE REQUIREMENTS OF NEC ARTICLE 500 (2008).This Fan is not suitable for use in hazardous

locations. Please refer to National Electric Code (NEC) Article 500 or applicable state or local codes or standards relating to electrical

requirements for hazardous locations.

CAUTION

MODELO 9020

DESCRIPCIÓN

El ventilador montaje en pared 20" (50Air King®.8 cm) ofrece una operación

de accionado por un cordón de 3 velocidades y 3 paletas de ventilador.

Este ventilador dispone de un motor de lubricación permanente con un

cordón18/3 de 2.74 cm (9 pies) y está construido con acero pulverizado

muy resistente.

ESPECIFICACIONES

Motor 120V, 50/60Hz ...................................................

Tarmano De Paletas 20" (50.8 cm) ...........................

Velocidades 3 ........................................

Control Conjuntor rotatorio ................................................

Distribución del lujo de aire 360° ...............

Aprobaciones Catalogación ETL. El protector de malla cerrada ...............

del ventilador satisface las normas OSHA.

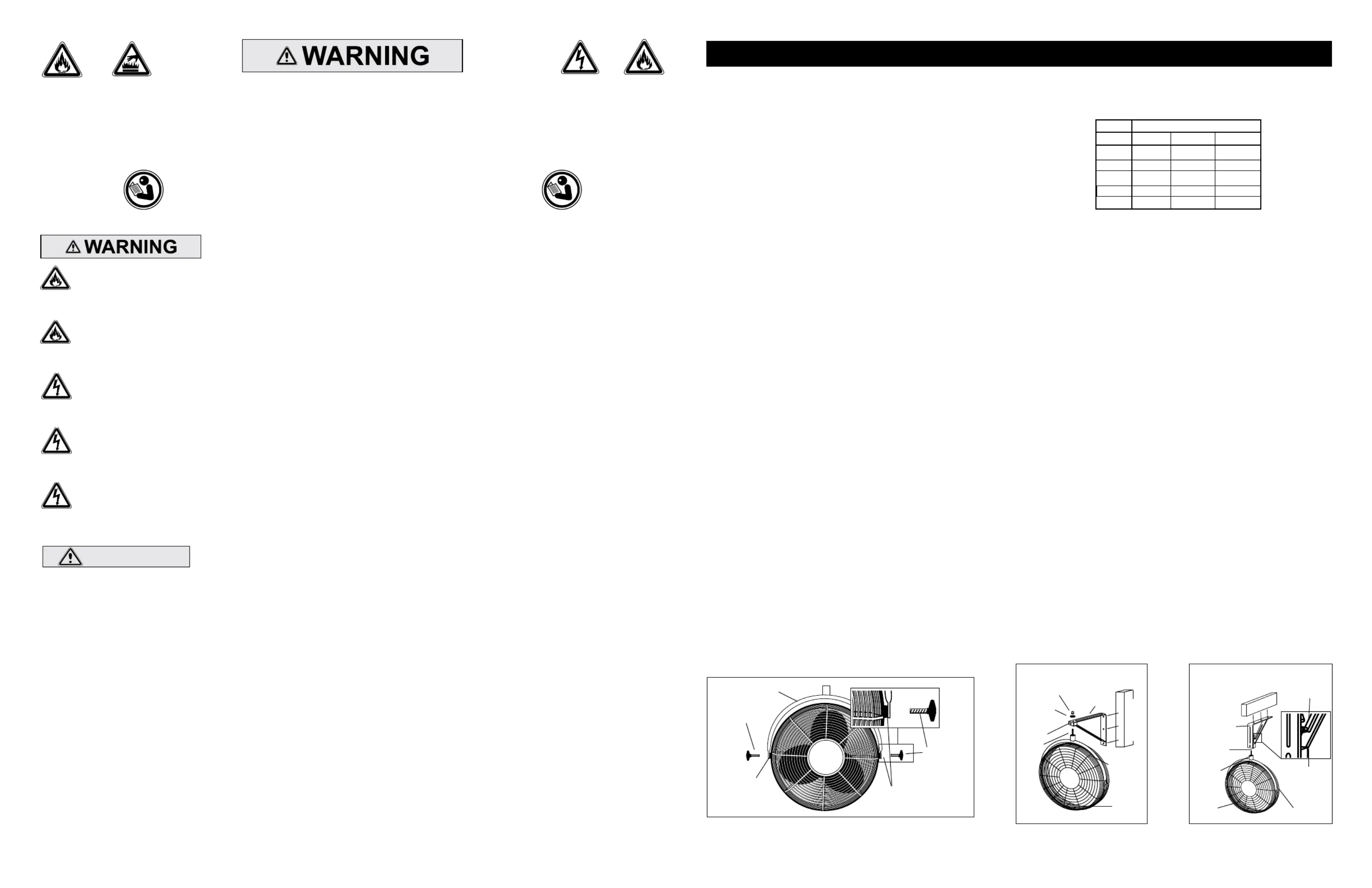

Figura 2

(Conjunto de Montaje en la Pared)

Montante de

Techo

Cabeza

Ventilador

Perno

Montante

de Pared

Figura 3

(Conjunto de Montaje en la Pared)

Soporte

Horqueta

Soporte

Arandela

Plana

Orificio

de Giro

Orificio

de Giro

Cabeza

Ventilador

Horqueta

Perno

Arandela

Plana

Tuerca

MODELO

9020

VELOC.

ALTA MEDIA BAJA

CFM 3670 3300 2940

RPM 1500 1310 1050

Amps 1.6 1.3 1.1

Watts 184 155 130

dB A 62 55 48

Perilla de

la Rejilla

Espaciador

de Caucho

Figura 1

Horqueta

Perilla de

la Rejilla

Espaciador

de Caucho

INSTALACIÓN DE MÉNSULA EN PAREDES / TECHOS

NOTA: SIEMPRE INSTALE LA MÉNSULA EN MONTANTES DE 2X4 COMO MÍNIMO.

1. Ponga la Cabeza del Ventilador sobre una superficie plana de modo que el frente esté hacia abajo. Coloque en forma aflojada una Perilla de la Rejilla y un

Espaciador de Caucho en el Conjunto de la Cabeza. Coloque la otra Perilla de la Rejilla y el Espaciador de Caucho en el Conjunto de la Cabeza y apriete

FIRMEMENTE. Vuelva a la primera Perilla de la Rejilla y apriete FIRMEMENTE. (Figura 1)

2. Localice el montante de pared o techo más cercano a la ubicación deseada para el Ventilador. Siguiendo el diagrama de montaje apropiado, una la Ménsula

al montante, usando tres (3) Tornillos de Retraso de 5/16" de diámetro x 2" de longitud (no proporcionados) o Pernos y Tuercas de tamaño apropiado si se lo

monta a vigas "I".

Conjunto de Montaje en la Pared (Figura 2)

Conjunto de Montaje en el Techo (Figura 3)

3. Inserte el Perno a través de la Horqueta, Soporte, Orificio de Giro, Arandela Plana, y dentro de la Tuerca. o (Figura 2) (Figura 3)

4. Mientras sostiene el Ventilador en la posición deseada, apriete firmemente el perno de 7/16".

ATENCIÓN: EL CABLE DE APOYO SECUNDARIO SUMINISTRADO DEBE UTILIZARSE CUANDO

QUIERA QUE EL VENTILADOR SEA MONTADO POR

LO ALTO, PARA MAYOR SEGURIDAD.

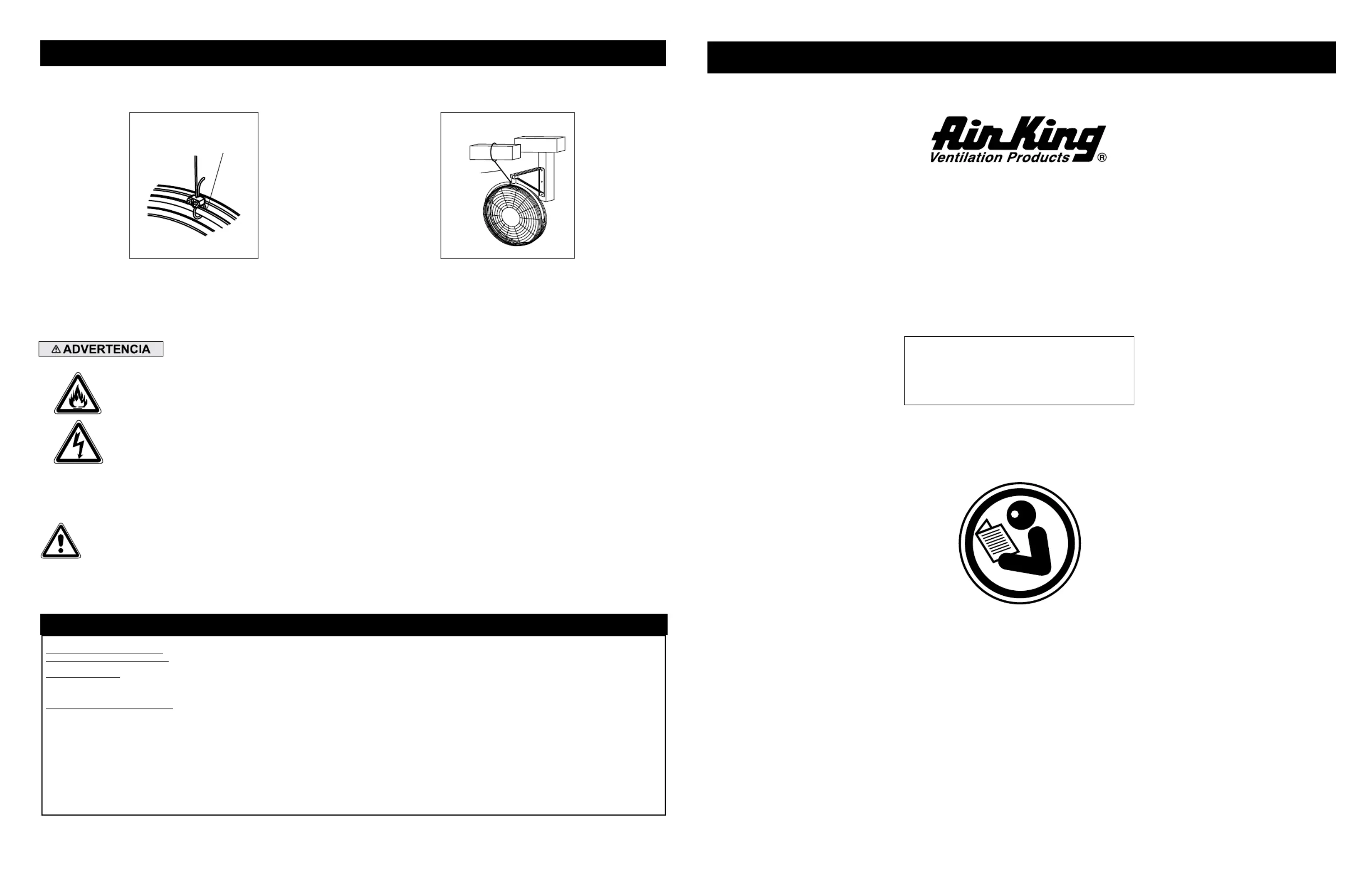

CABLE DE APOYO SECUNDARIO

1. Entrelazar el cabo del Cable alrededor de los Alambres de Di metro Grande tanto por la Parte Delantera como por la Parte Trasera de la Defensa del Ventilator á

(Figura 4)

2. Fijar la Mordaza del Cable de manera que la "U" del lado del cabo del bucle quede con cabo de 1 a 2 pulgadas aproximadamente. Apretar las Tuercas de la

Mordaza. Hay que asegurarse de que ninguna parte del Cable estorbe a la Paleta. (Figura 4)

3. Enroscar el otra cabo del Cable alrededor de una viga o armaz n segura de la edificaci n, o de otro soporte cercano al Ventilador. Recoger todo lo ó ó (Figura 5)

del cable que quede sobrando.

ADVERTENCIA: UTILIZAR SÓLO LOS ELEMENTOS

METÁLICOS DE MONTAJE QUE SE RECOMIENDAN PARA ESTE VENTILADOR.

4. Fijar la Mordaza de Cable restante como se indica en la parte 2. Hay que recortar el exceso de cabo de manera que s lo queden de 1 a 2 pulgadas despuó és

de la Mordaza.

5. Revisar el Ensamblado para cerciorarse de que la Paleta esté libre de toda obstrucción.

ADVERTENCIA: EL USO DEL CABLE DE SOPORTE SECUNDARIO NO GARANTIZA LA PROTECCIÓN CONTRA LESIONES PERSONALES; EL MONTAJE TANTO

DEL CIRCULADOR COMO DEL CABLE PODRÍA FALLAR SI SE LO SOMETE A ABUSOS, NEGLIGENCIA O INSTALACIÓN NO APROPIADA.

OPERACIÓN

1.Conecte el cable y seleccione la velocidad de funcionamiento deseada con el cordón accionador.

2. ADVERTENCIA: Este ventilador debe ser usa do solmente en unambiente limpio y seco. Si producto esta montado de alguna otra manera espec´ifica que indica

la hoja de instrucción, purdiera anularse y no tener valor la garantia del fabricante
