Side 1/4
OSCILLATING FANS
12" (30,5 cm) MODEL 4DA35B/9102B
16" (40,6 cm) MODEL 4DA36B/9106B
Rev. M 4/17 12084067
Rev. M 4/17 82084067
OPERATING INSTRUCTIONS & PARTS MANUAL
MODELO 4DA35B/9102B 4DA36B/9106B
GARANTÍA LIMITADA
QUÉ CUBRE ESTA GARANTÍAS: Este producto está garantizado contra defectos de mano de obra y/o materiales.
CUÁNTO DURA ESTA GARANTÍA: Esta garantía se extiende únicamente al comprador original del producto y dura uno (1) año a partir de la fecha original
de compra o hasta que el comprador original del producto venda o transfiera el producto, cualesquiera de ambas que ocurriera en primer lugar.
QUÉ HARÁ Air King: Air King, a opción propia, reparará o reemplazará cualquier parte o partes que demuestren ser defectuosas o reemplazará el producto
completo por el mismo modelo u otro comparable. Para todas las reclamaciones de garantía, se debe devolver el producto a Air King America, LLC a cargo
del cliente con la prueba de compra dentro del período de garantía. Comuníquese con el departamento de atención al cliente de Air King para obtener una
Autorización de Devolución (“RA”, por sus siglas en inglés). NO devuelva los productos sin una RA o no se procesará la reclamación de la garantía.
QUÉ NO CUBRE ESTA GARANTÍA: Esta garantía no tiene validez si el producto fue dañado o falló debido a un accidente, manipulación u operación
inadecuadas, daño en el envío, abuso, mal uso, reparaciones no autorizadas hechas o el intento de hacerlas, o el uso del producto para servicio comercial o
no residencial. Esta garantía no cubre los costos de envío para la devolución de productos a Air King para su reparación o reemplazo. Air King abonará los
cargos de envío de devolución a Air King con posterioridad a las reparaciones o el reemplazo bajo garantía.
CUALESQUIERA Y TODAS LAS GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS (INCLUYENDO, SIN LIMITACIÓN, CUALESQUIERA GARANTÍA IMPLÍCITA DE
COMERCIABILIDAD), DURAN UNO AÑO A PARTIR DE LA FECHA ORIGINAL DE COMPRA O HASTA QUE EL COMPRADOR ORIGINAL DEL PRODUCTO
VENDA O TRANSFIERA EL PRODUCTO, CUALESQUIERA DE AMBAS QUE OCURRIERA EN PRIMER LUGAR Y EN NINGÚN CASO LA RESPONSABILIDAD
DE Air King BAJO CUALQUIER GARANTÍA EXPLÍCITA O IMPLÍCITA INCLUIRÁ (I) DAÑOS INCIDENTALES O POR CONSECUENCIA POR CUALQUIER
CAUSA QUE FUERE, O (II) REEMPLAZO O REPARACIÓN DE CUALESQUIERA FUSIBLES HOGAREÑOS, CORTA-CIRCUITOS O TOMACORRIENTES.
INDEPENDIENTEMENTE DE CUALQUIER DECLARACIÓN CONTRARIA, EN NINGÚN CASO LA RESPONSABILIDAD DE Air King BAJO CUALQUIER GARANTÍA
EXPLÍCITA O IMPLÍCITA PODRÁ EXCEDER EL PRECIO DE COMPRA DEL PRODUCTO Y DICHA RESPONSABILIDAD TERMINARÁ AL VENCIMIENTO DEL
PERÍODO DE GARANTÍA.
Algunos estados y provincias no permiten limitaciones sobre la duración de una garantía implícita, o sobre la exclusión o limitación de los daños incidentales
o por consecuencia, por lo tanto dichas exclusiones o limitaciones podrían no aplicarse en su caso. Esta garantía le otorga a usted derechos legales
específicos. Usted también podría tener otros derechos que varían de estado en estado y de provincia en provincia.
Se requiere prueba de compra antes que se acepte un reclamo bajo garantía.
It is not intended to be used in commercial, industrial or agricultural settings.
READ AND SAVE THESE INSTRUCTIONS
READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE,
INSTALL, OPERATE OR MAINTAIN THE PRODUCT DESCRIBED.
PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY
INFORMATION. FAILURE TO COMPLY WITH INSTRUCTIONS COULD
RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE!
MANTENIMIENTO
ADVERTENCIA: SIEMPRE DESENCHUFE EL CABLE ANTES DE MOVER O DAR SERVICIO AL
VENTILADOR.
ADVERTENCIA: ¡NO SUMERJA EL VENTILADOR EN AGUA!
LIMPIEZA: Utilice un paño suave humedecido con una solución jabonosa liviana, tal como un detergente líquido para lavar platos.
Seque TODAS LAS PARTES POR COMPLETO antes de rearmar. Después de dar mantenimiento o servicio, REARME POR COMPLETO
la unidad en la forma descrita en este manual de instrucciones, antes de volver a conectarla a la fuente de poder.
PRECAUCIÓN: No utilice gasolina, bencina, acetona, limpiadores abrasivos, etc. puesto que dañarán el Ventilador. NUNCA use ALCOHOL
O SOLVENTES.
LUBRICACIÓN: Los cojinetes de precisión vienen sellados de por vida en la fábrica y no precisarán ninguna lubricación adicional.
ALMACENAMIENTO: Guarde el Ventilador con estas instrucciones en un lugar fresco y seco.
DISPOSICIÓN: Los materiales de empaque de cartón corrugado son reciclables. Para desechar este producto de manera ecológicamente
responsable, comuníquese con su proveedor de servicio de desechos local o visite www.1800recycling.com®
El Manual imprimió en la USA

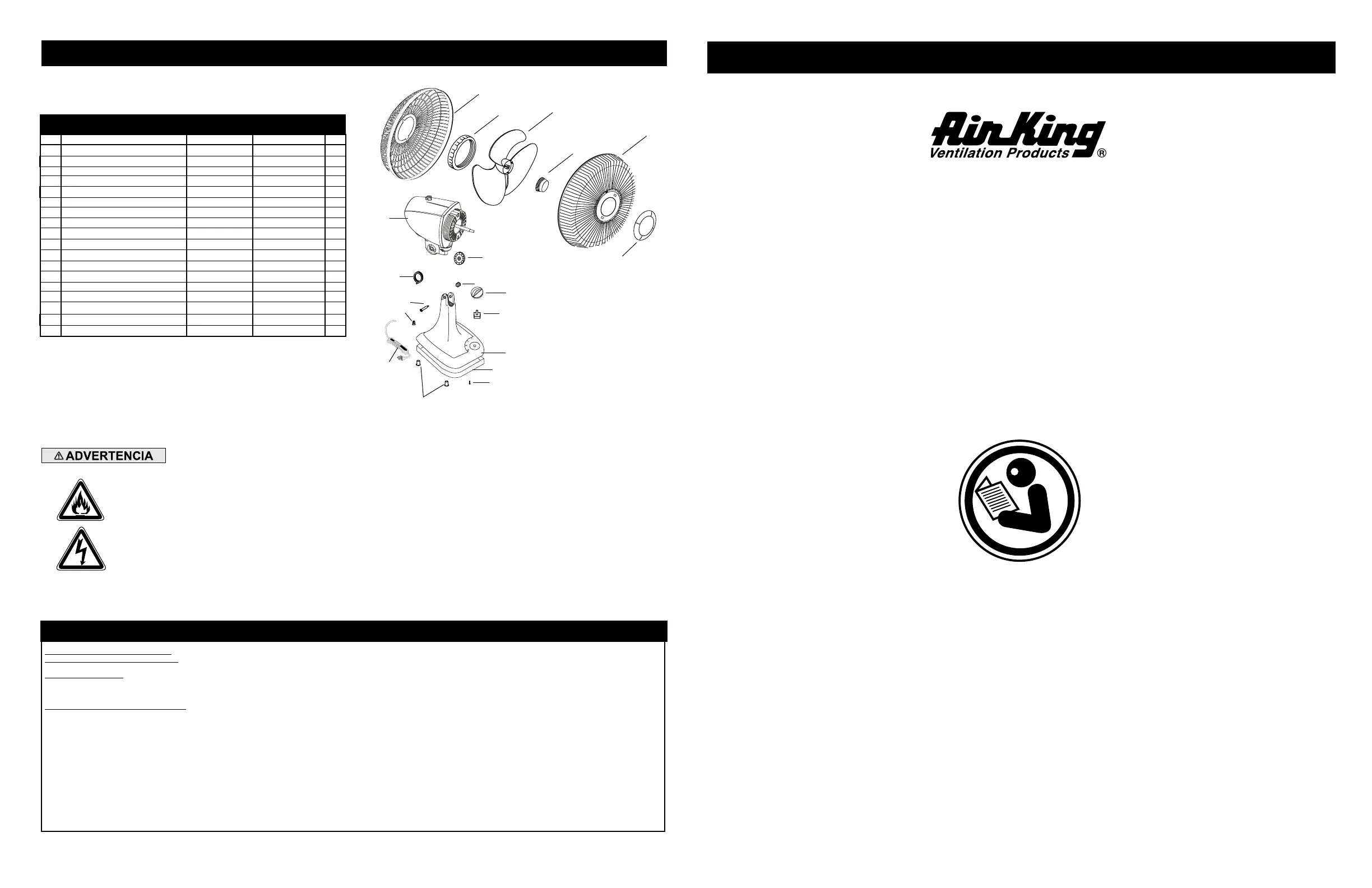

LISTA DE REPUESTOS
NO. DE PARTE PARA EL MODELO
REF DESCRIPCIÓN
4DA35B/9102B 4DA36B/9106B
CANT.
1 Motor 02035053 02035052 1
2 Interruptor 2055087 2055087 1
3 Plastico Protector 7091854 7091854 1
4 Resorte de elevaci 02090586 1
5 Placa de trinquete 02010162B 02010162B 1
6 Eje de elevación 02090521 02090521 1
7 Tuerca hexagonal de 5/16-24 02090033 02090033 1
8 Base 2010540P 2010541 1
9 Perilla del Interruptor 2010131 2010131 1
10 Placa Inferior 2010313 2010315 1
11 Cordón eléctrico con clavija 02050108A 02050108A 1
12 Rejilla frontal 02096217 020962141 1
13 Tapa 2010093 2010093 1
14 Aspa 2010008 2011013 1
15 Tuerca de plastica 2010361P 2010361P 1
16 Rejilla plastica trasera 2011212 2011200M 1
17 Ornamento de la rejilla 02010381A 02010381A 1
18 Pata de caucho 2010415 2010415 2
19 Tornillo #8 X 3/8 PPH 2090039 2090039 1
16
15 14
13
9
4
5
3
11 10
8
6
7
1
2
17
18
19
12
Rev. M 4/17 22084067 Rev. M 4/17 72084067
SAVE THESE INSTRUCTIONS

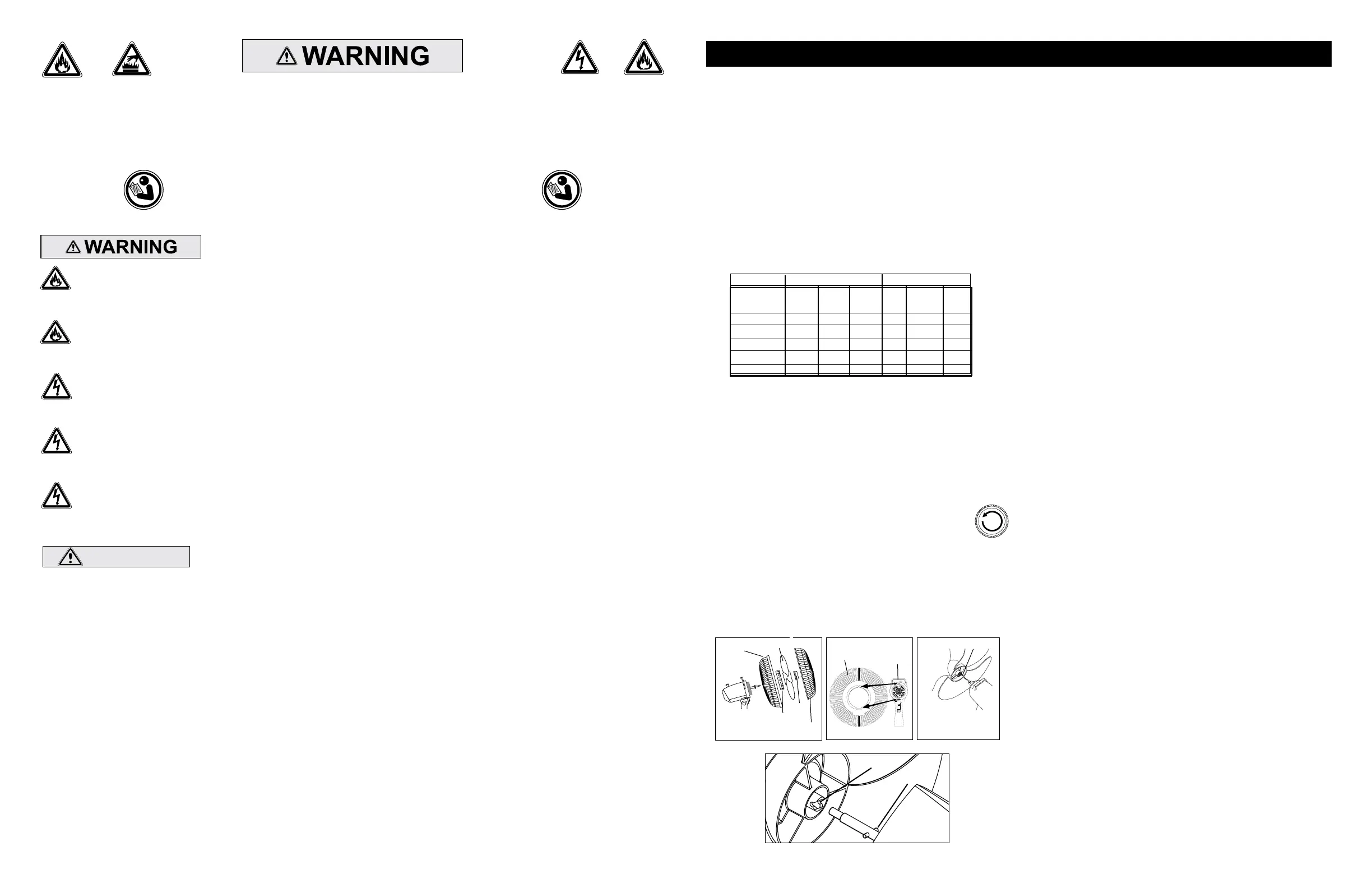

IMPORTANT SAFETY INFORMATION
When using electrical appliances, basic precautions should always be followed to reduce
the risk of fire, electrical shock and injury to persons, including the following:
Read all instructions before using this Fan.
TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK OR PERSONAL INJURY, ALWAYS
FOLLOW THESE IMPORTANT SAFETY INSTRUCTIONS AND WARNINGS:
DO NOT use this fan to ventilate areas where flammable liquids or vapors are used, stored or are present, including paints,
gasoline, varnishes, floor refinishing products or solvents. ALWAYS read and follow all warnings and instructions on the con-
tainers for these products!
ALWAYS be sure the plug fits tightly into the outlet. When plugs fit loosely into outlets, they may slip partially out of the outlet
and create a poor connection. This may cause outlets to overheat and create a potential fire hazard. Outlets in this condition
should be replaced by a qualified electrician.
ALWAYS unplug the power cord when servicing, cleaning or moving the Fan. DO NOT use the ON/OFF switch as the sole means
of disconnecting power. NEVER leave children unattended when the Fan is on or plugged in. ALWAYS turn off and unplug the Fan
when not in use.
BE CERTAIN that the power source for the Fan is 120V AC. DO NOT plug the Fan into 240V or other power source.
The Blue Plug™ on your AirKing fan is a safety feature. It contains a non-replaceable safety device (fuse) that should not be removed
or tampered with. To reduce the risk of fire, electric shock and personal injury, attempt to remove, replace, repair or tamper DO NOT
with the originally supplied plug. If the Fan has stopped functioning, it may be due to the safety device incorporated in this plug.
The power cord is equipped with a three-prong grounded plug that must be inserted into a matching receptacle. Under no
circumstances should the grounding prong be cut off the plug. Where a two-prong wall receptacle is encountered, it must be
replaced with a properly grounded three-prong receptacle installed in accordance with the National Electrical Code (NEC) and
all applicable local codes and ordinances. This work must be done only by a qualified electrician, using copper wire only.
DO NOT USE A THREE-PRONG TO TWO-PRONG ADAPTER. IMPROPER CONNECTION MAY CREATE THE RISK OF ELEC-
TRICAL SHOCK. USE OF SUCH ADAPTERS IS NOT PERMITTED IN CANADA.
• AVOID the use of extension cords, power strips, power taps, outlet style air fresheners or other cord connected device, as these
devices may overheat and cause a fire hazard.
•DO NOT route power cord under rugs, carpets, runners or furniture. This may damage the cord or cause it to overheat creating a fire hazard.
•ALWAYS place the Fan on a stable, flat, level surface while in operation to prevent the Fan from overturning.
•NEVER insert or allow fingers or objects to enter grill openings while Fan is in operation or injury and/or damage to the Fan may occur.
• block, cover or obstruct air flow to or from the fan while in operation.DO NOT
• use this Fan outdoors or near water or wet locations such as a bath tub, pool or hot tub. Use of this Fan in a wet location DO NOT
may create a shock hazard.
• run cord under carpeting. Do not cover cord with throw rugs, runners, or similar coverings. Do not route cord under furniture DO NOT
or appliances. Arrange cord away from traffic area and where it will not be tripped over.
• use a single extension cord to operate more than one Fan or other electrical device.NEVER
• use this Fan if it has been damaged or is not functioning properly. DO NOT
•THIS FAN DOES NOT MEET THE REQUIREMENTS OF NEC ARTICLE 547-7 (2008).This Fan is not suitable for use in agricultural
facilities including areas where livestock, poultry or other animals are confined. Please refer to National Electric Code (NEC) Article
547-7 (2008), or applicable state or local codes or standards relating to electrical requirements for agricultural buildings.
•THIS FAN DOES NOT MEET THE REQUIREMENTS OF NEC ARTICLE 500 (2008).This Fan is not suitable for use in hazardous
locations. Please refer to National Electric Code (NEC) Article 500 or applicable state or local codes or standards relating to electrical
requirements for hazardous locations.
CAUTION
MODELO 4DA35B/9102B 4DA36B/9106B
ESPECIFICACIONES
Motor 120V, 60Hz (12")(30,5 cm) .........................................
...................................................120V, 60Hz (16")(40,6 cm)
Tamaño de paletas ..................... 12" (30,5 cm) Modelo (4DA35B/9102B)
...................................................16"(40,6 cm) Modelo (4DA36B/9106B)
Velocidades 3 velocidades ..............................
Control Perilla Rotatoria ......................................
Distribución del flujo de aire 90˚ ....
DESCRIPCIÓN
Los Ventiladores Oscilantes Air King® de 12” (30,5 cm) y 16” (40,6
cm) vienen equipados con un motor de funcionamiento silencioso y
una hélice de tres aspas. El ventilador es potenciado por un motor
capacitador de hendidura permanente y prelubricado con un cable
eléctrico 18/3 de 6 pies (1.8 m) de largo. Las parrillas del ventilador
cumplen con los requisitos de OSHA. Equipo aprobado por ETL.
MODELO 4DA35B/9102B 4DA36B/9106B
VELOCIDAD ALTA MEDIA BAJA ALTA MEDIA BAJA
CFM 930 780 620 1710 1500 1330
M3/s 0.43 0.37 0.29 0.80 0.71 0.63
RPM 1450 1300 1090 1545 1394 1244
Amps 0.40 0.30 0.27 0.71 0.54 0.48
Watts 39 35 32 77 65 57
dB A 45 41 36 53 49 44
4. Para fijar la , atornille el en el Eje Hélice Girador en el
Sentido Contrario a las Manecillas del Reloj hasta que
se encuentre fija en el cubo de la hélice.
5. Con el cabezal del ventilador en posición recta, alinee el
Ornamento de la para que quede en posición Parrilla Anterior
horizontal. Inserte la parte inferior de la dentro de Parrilla Anterior
la Parrilla Plástica Posterior. La Lengüeta en la parte inferior de
la Parrilla Plástica Posterior debería encajar entre los rayos de la
Parrilla Anterior Parrilla Anterior. Encaje la dentro de la Parrilla
Plástica Posterior comenzando desde arriba y progresando en
forma descendiente por ambos lados.
Clavija
Figura 1 Figura 2 Figura 3
Motor
Tuerca de
Plástico
Hélice
Girador
Parrilla
Posterior
Parrilla
Posterior
Parrilla
Anterior
ENSAMBLADO
1. Incline el cabezal del ventilador hacia atrás. Coloque la Parrilla
Plástica Posterior Motoren el . (Figura 1)
2. Alinee el corte triangular en “ ” en la ∆Parrilla Plástica Posterior
con el poste triangular en la parte superior de la cubierta frontal
del Motor Parrilla Plástica Posterior. Encaje totalmente la y
fíjela con la Tuerca de Plástico, haciéndola girar en el Sentido
de las Manecillas del Reloj. (Figura 2)
3. Deslice la Hélice sobre el . (Alinee la en Eje del Motor Ranura
el bloque de la hélice con la del eje del motor.) Clavija (Figura
3)
Ranura
Espiga
Figura 3
FUNCIONAMIENTO
OSCILACIÓN VARIABLE: Jale la perilla de oscilación ubicada en la
parte posterior del motor hacia arriba. Gire el cabezal del ventilador
hacia la izquierda, derecha o hacia delante. Empuje la perilla de
oscilación hacia abajo y el ventilador oscilará describiendo el ángulo fijado.
ÁNGULO VERTICAL: Para ajustar el ángulo vertical, incline el cabezal
del ventilador hacia arriba o abajo, según prefiera.
VELOCIDAD: La velocidad está controlada por una perilla rotatoria:
(0) Apagado, (3) Alta, (2) Media, (1) Baja.
CABLE ELÉCTRICO: Enchufe el cable eléctrico en un tomacorriente
de pared (CA 120 Voltios, 60 Hz).
MANTENIMIENTO
ADVERTENCIA: SIEMPRE DESENCHUFE EL CABLE ANTES
DE MOVER O DAR SERVICIO AL VENTILADOR.
ADVERTENCIA: ¡NO SUMERJA EL VENTILADOR EN AGUA!
LIMPIEZA: Utilice un paño suave humedecido con una solución
jabonosa liviana, tal como un detergente líquido para lavar platos.
Seque TODAS LAS PARTES POR COMPLETO antes de rearmar.
Después de dar mantenimiento o servicio, REARME POR COMPLETO
la unidad en la forma descrita en este manual de instrucciones,
antes de volver a conectarla a la fuente de poder.
PRECAUCIÓN: No utilice gasolina, bencina, acetona,
limpiadores abrasivos, etc. puesto que dañarán el Ventilador.
NUNCA use ALCOHOL O SOLVENTES.
LUBRICACIÓN: Los cojinetes de precisión vienen sellados de por
vida en la fábrica y no precisarán ninguna lubricación adicional.
ALMACENAMIENTO: Guarde el Ventilador con estas instrucciones
en un lugar fresco y seco.
REPARACIONES: Cualesquiera otras reparaciones, con la
excepción del mantenimiento general a cargo del usuario, deben
ser realizadas por un representante de servicio autorizado.

Produkt Specifikationer

Mærke: Air King
Kategori: Ventilator
Model: 9102

Har du brug for hjælp?

Hvis du har brug for hjælp til Air King 9102 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ventilator Air King Manualer

Air King

Air King E130SH Manual

10 Oktober 2024
Air King

Air King AK100L Manual

27 September 2024
Air King

Air King 9071 Manual

23 September 2024
Air King

Air King 9145 Manual

23 September 2024
Air King

Air King 9723 Manual

22 September 2024
Air King

Air King 9312 Manual

20 September 2024
Air King

Air King 9018 Manual

15 September 2024
Air King

Air King 9170 Manual

13 September 2024
Air King

Air King 9075 Manual

10 September 2024
Air King

Air King 9220 Manual

7 September 2024

Ventilator Manualer

Nyeste Ventilator Manualer

Sencor

Sencor SFE 3027WH Manual

14 August 2025
Honeywell

Honeywell HTF090 Manual

14 August 2025
Honeywell

Honeywell HTF400E4 Manual

14 August 2025
Vornado

Vornado Model 80X Manual

14 August 2025
Honeywell

Honeywell HSF1640 Manual

14 August 2025
Milwaukee

Milwaukee M12 0820-20 Manual

13 August 2025
Tefal

Tefal Essential VF4011 Manual

13 August 2025
Honeywell

Honeywell Springhill 50184 Manual

13 August 2025
Adler

Adler AD 7342 Manual

13 August 2025
Plus More

Plus More ROOK ver.2 BLE-59 Manual

13 August 2025
