Locate Motor Hardware Bag to Assemble Column and Motor Assembly.
1. Place flat section on Upper Tube of Column Assembly next to
Neck on Motor Assembly. Align the 1/2” diameter hole in the
flat section on the Upper Tube of Column Assembly with the
1/2” diameter hole in the Motor Assembly. (Figure 4)
2. Insert the 1/2” X 1” Hex Bolt (3/4” head) through the Motor
Neck, and the Upper Tube Assembly. Place 1/2” diameter Split
Lockwasher then the 1/2” diameter Hex Nut (3/4” head) and
tighten fully with a adjustable wrench. (Figure 4)
3. From the same side of the Motor Neck,insert one 1/4-20 X 1 5/8”
Carriage Bolt through the Arc-Shaped Slot in the Motor Neck
and Hole in the Upper Pipe of Column Assembly. (Figure 4)
To Fasten: Place one 1/4” Flatwasher, one 1/4” Internal Tooth Lock-
washer, a second 1/4” Flatwasher and then tighten the Adjustable
Knob over the remaining threads.
4. Attach pull string to motor speed switch, if desired.
Locate remaining parts from Motor Hardware Bag to Assemble
Grills and Blade to the Motor.

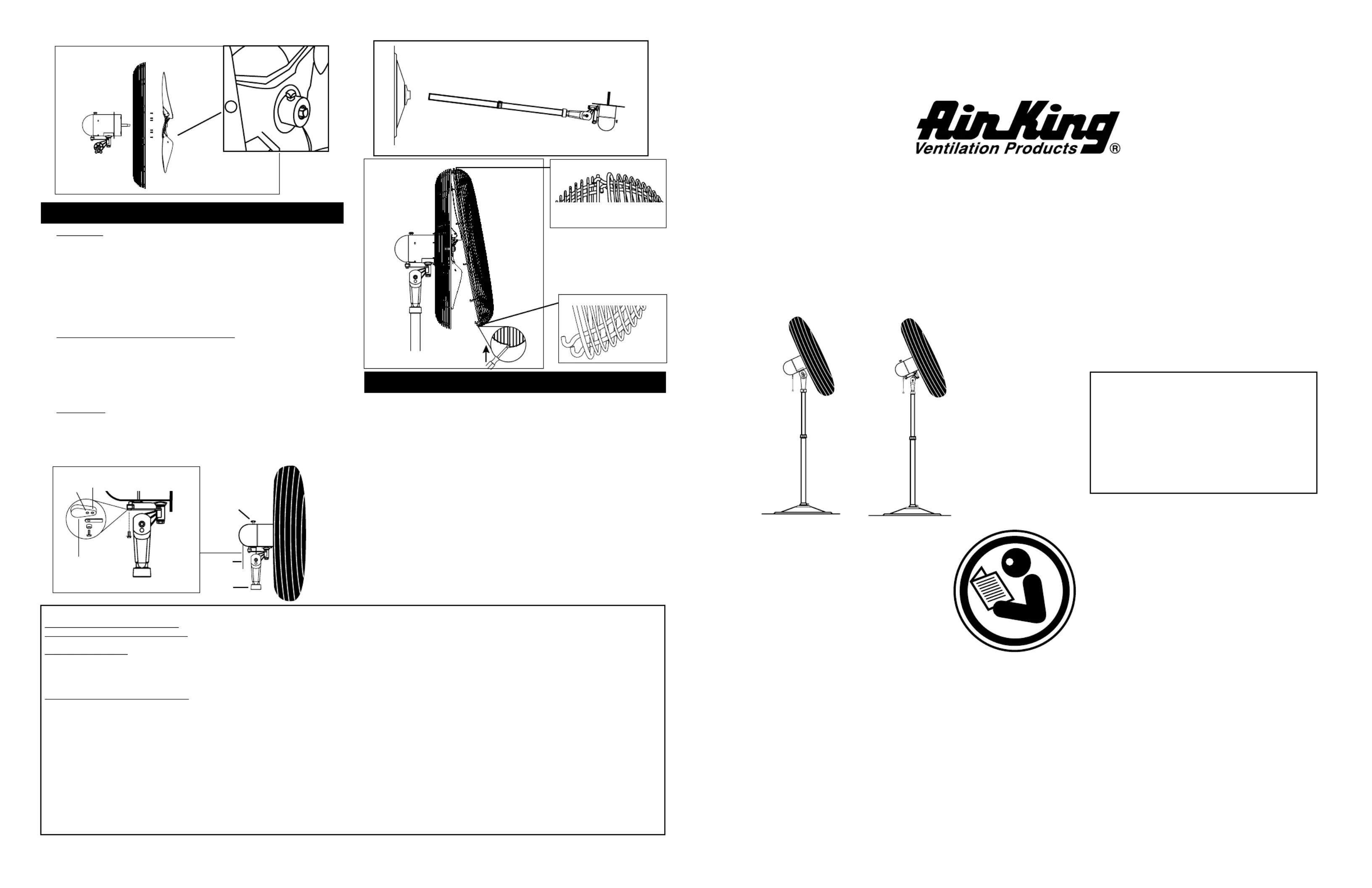

1. Install the Rear Grill onto the Motor, lining up the six holes in the
grill with the six threaded holes in the motor mounting flange.
Install (6) 10-32 X 5/16” Hex Screws through the rear grill into
the mounting flange. Securely tighten all (6) screws. (Figure 6)
2. Push the Fan Blade onto the Motor Shaft, centering the Hub
facing away from the motor, until it stops against the shaft
(Inset A) . Align Square Head Bolt with flat of the motor shaft.
TIGHTEN VERY SECURELY WITH AN ADJUSTABLE WRENCH.
Failure to securely tighten the Bolt could result in damage to
the Fan and/or personal injury.
3. Hold the Front Grill so that the name, in the center, is right side
up and straight across. Starting at the top: Fasten Front Grill
to Rear Grill by sliding the hooked wires on the Front Grill over
the outermost ring on the Rear Grill. The (Figure 7 / Detail A).
bottom most hooks will require the use of a flathead screwdriver
to complete assembly. Stand behind the Fan. Slip the flat of
the screwdriver between the Front and Rear Grills, next to one
of the unfastened hooks. Pull screwdriver (Figure 7 / Detail B)
handle upwards towards the Rear Grill. Slip the Front Grill hook
over the Rear Grill outer ring with a push. Repeat procedure
with remaining hooks.
CAUTION: DO NOT BEND WIRES ON THE FRONT OR THE
REAR GRILLS.
GRILL AND BLADE ASSEMBLY
COLUMN AND MOTOR ASSEMBLY
COLUMN/MOTOR TO BASE ASSEMBLY
1. Rest Column and Motor Assembly on floor next to the Base
Assembly. Tilt Base Assembly up on end. Pick up lower pipe
of Column Assembly and insert into the Mounting Flange. (Figure 5)
2. Tighten the 3/8-16 X 1” Square Head Bolt into the
Mounting Flange.
3. Tilt entire assembly to the upright position.
MAKE SURE BOLTS IN COLUMN AND MOTOR ASSEMBLY STEPS
ARE TIGHT BEFORE STANDING FAN UPRIGHT.
4. Loosen 3/8-16 X 1” Square Heat Bolt in the Mounting Flange.
This will allow the Column to settle in the bottom of the Base
after setting the Fan upright.
5. Tighten the 3/8-16 X 1” Square Head Bolt in the Mounting Flange.
Figure 4
Actual motor not shown for
detailed hardware view.

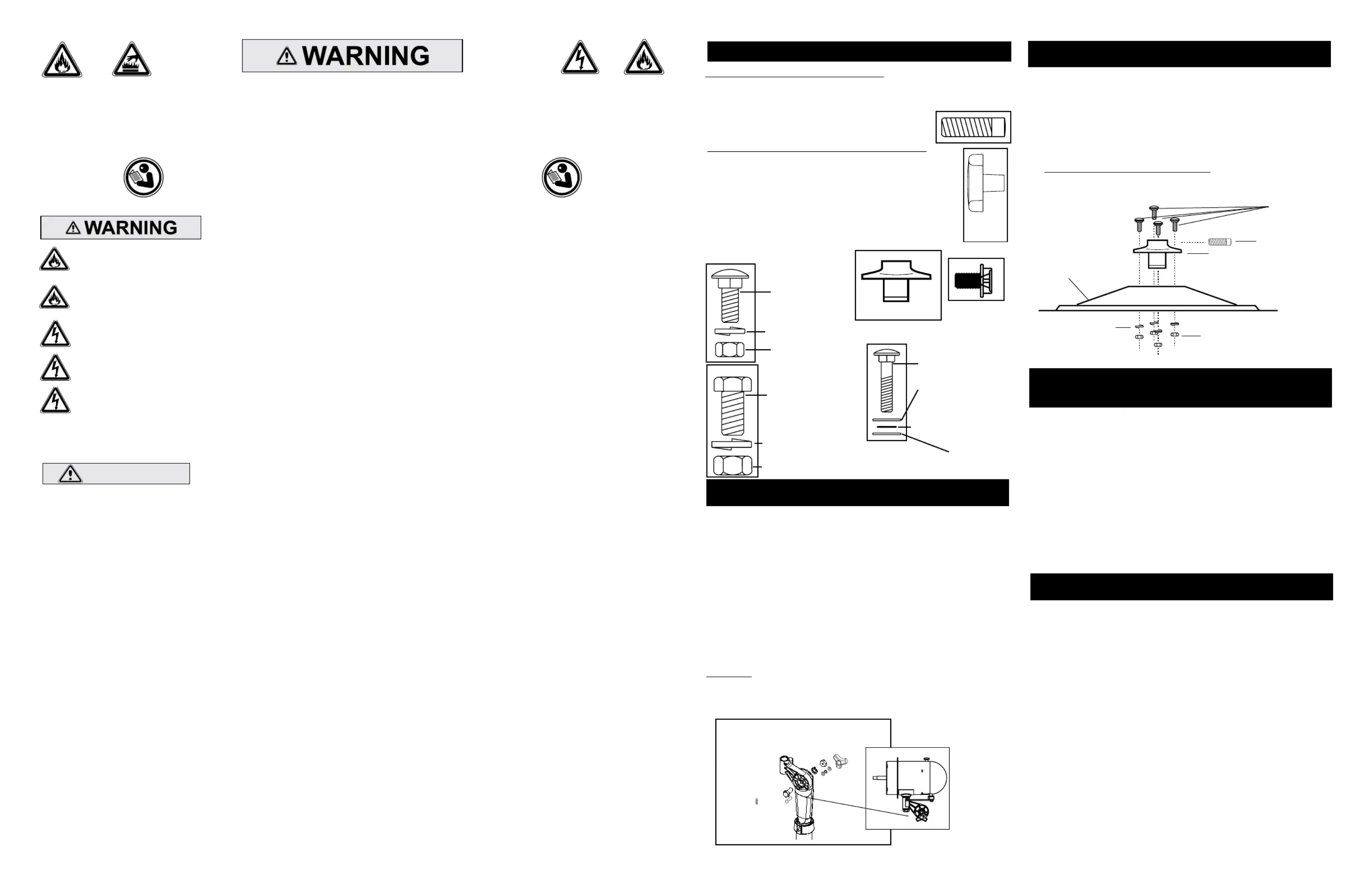

Locate Hardware Bag “A” to Assemble Base. (Figure 1)
1. Place Base on floor.
2. Fit Mounting Flange through large hole in center of Base.
3. Insert (4) through 3/8-16 X 1” Carriage Bolts Mounting Flange
and .Base
4. Tilt Base and secure one at a time by first putting Carriage Bolt
on a and then a . DO 3/8” Split Lockwasher 3/8-16 Hex Nut
NOT FULLY TIGHTEN AT THIS TIME. Repeat above procedure
with remaining Bolts.
5. GO BACK AND FULLY TIGHTEN Hex Nut each so that the
Flange Base is securely assembled to the .
6. Thread the 3/8-16 X 1” Square Head Bolt Mounting Flange into the .
BASE ASSEMBLY
Figure 1
Mounting Flange
Carriage Bolts (4)
Square Head
Bolt
Base
Hex Nut (4)
Split Lockwasher (4)
HARDWARE BAG A:
(1) Mounting Flange
(1) Square Head Bolt (3/8-16 X 1”)
(4) Carriage Bolts (3/8-16 X 1”)
(4) Split Lockwashers (3/8”)
(4) Hex Nuts (3/8-16)
Square Head Bolt
(3/8-16 X 1”)
Carriage Bolt
(3/8-16 X 1”)
Split Lockwasher (3/8”)
Hex Nut (3/8-16)
Mounting Flange
MOTOR HARDWARE BAG
(1) Hex Bolt (1/2-13 X 1”)
(1) Split Lockwasher (1/2”)
(1) Hex Nut (1/2-13)
(1) Carriage Bolt (1/4-20 X 1 5/8”)
(1) Lockwasher (1/4” Internal Tooth)
(2) Flatwashers (1/4”)
(1) Adjustable Knob
(6) Hex Head Screws (10-32 X 5/16”)
(1) Pull Cord
Hex Bolt
(1/2-13 X 1”)
Split
Lockwasher
(1/2”)
Hex Nut
(1/2-13)
Adjustment Knob
Hex Head Screws
(10-32 X 5/16”) Lockwasher
(1/4” Internal Tooth)
Carriage Bolt
(1/4-20 X 1 5/8”)
Flatwasher (1/4”)
Flatwasher (1/4”)
HARDWARE BAG CONTENTS
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Cuando use este ventilador, se deben de seguir las siguientes advertencias y
precauciones para reducir el riesgo de incendio, descargas eléctricas y lesiones:
Lea todas las instrucciones antes de usar este Ventilador.
NO utilice este ventilador para ventilar las zonas donde se usen, almacenen o estén presentes líquidos o vapores inflam-
ables, incluidos pinturas, gasolina, barnices, disolventes o productos de acabado para pisos. ¡SIEMPRE lea y siga todas las
advertencias e instrucciones descritas en los envases de estos productos!
SIEMPRE asegúrese de que el enchufe encaje bien en el tomacorriente. Cuando los enchufes no encajan bien en el tomacor-
riente, pueden deslizarse un poco y crear una mala conexión. Esto puede causar que los tomacorrientes se sobrecalienten y
crear un riesgo de incendio potencial. Un electricista calificado debe cambiar los tomacorrientes que se encuentren en esta
condición.
SIEMPRE desenchufe el cable de corriente cuando realice mantenimiento, limpieza o mueva el ventilador. NO use el inter-
ruptor ENCENDIDO/APAGADO (ON/OFF) como el único medio para desconectar de la electricidad. NUNCA deje a los niños
sin supervisión cuando el ventilador esté encendido o conectado. apague y desenchufe el ventilador cuando no SIEMPRE
esté en uso.
ASEGURESE que la fuente de energía para el ventilador sea de 120 Vca . NO enchufe el ventilador en una fuente de energía
de 240 Vca ni en ninguna otra fuente de energía que no sea la indicada.
El cordón eléctrico está equipado con una clavija a tierra de tres espigas que tiene que ser enchufada a un receptáculo del
mismo diseño. Bajo ninguna circunstancia deberá cortarse la espiga a tierra de la clavija. De existir un receptáculo de pared
de dos espigas, deberá reemplazarse por uno de tres espigas debidamente puesto a tierra e instalado de conformidad con el
Código Nacional de Electricidad y todos los códigos y ordenanzas locales aplicables. El trabajo deberá hacerlo un electricista
calificado, utilizando exclusivamente alambre de cobre.
NO UTILICE UN ADAPTADOR DE TRES A DOS CLAVIJAS. LA CONEXIÓN INDEBIDA PODRÍA CREAR EL RIESGO DE SER
ELECTROCUTADO. EL USO DE TALES ADAPTADORES NO ESTÁ PERMITIDO EN CANADÁ.
PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS SIEMPRE SIGA LAS
SIGUIENTES INSTRUCCIONES Y ADVERTENCIAS:
• el uso de cables de extensión, enchufes múltiples, triples, ambientadores eléctricos u otro dispositivo conectado por cables, EVITE
ya que estos dispositivos pueden sobrecalentarse y causar un riesgo de incendio.
• coloque los cables de alimentación debajo de alfombras, tapetes o muebles. Esto puede dañar el cable o causar que se NO
sobrecaliente y originar un riesgo de incendio
•SIEMPRE colocar el ventilador en una superficie estable, plana y nivelada mientras esté funcionando para evitar que el ventilador se caiga.
• inserte ni permita que introduzcan los dedos u objetos en las aberturas de la parrilla del ventilador mientras este esté en NUNCA
funcionamiento, p3-ya que el ventilador puede dañarse o malograrse.
• bloquee, cubra ni obstruya el flujo de aire hacia o desde el ventilador mientras esté en funcionamiento.NO
• utilice este ventilador al aire libre o cerca del agua o lugares húmedos como bañeras, piscinas o jacuzzis. El uso de este NO
ventilador en un lugar húmedo puede provocar una descarga eléctrica.
• cubra el cable de corriente con tapetes, alfombras estrechas o artículos de coberturas similares. No coloque el cable de cor-NO
riente debajo de muebles o artefactos. Coloque el cable de corriente lejos del tráfico de la habitación, donde las personas no se
tropiecen con éste.
• use un solo cable de extensión para hacer funcionar más de un ventilador u otro aparato eléctrico.NUNCA
• use este ventilador si es que se p3-ha dañado o si no funcione adecuadamente. NO
• Este ventilador no es ESTE VENTILADOR NO CUMPLE CON LOS REQUERIMIENTOS DEL ARTÍCULO 547-7 (2008) DEL NEC.
adecuado para su uso en instalaciones agrícolas, incluyendo las áreas donde el ganado, aves de corral u otros animales están
encerrados. Consulte el Artículo 547-7 (2008) del Código Eléctrico Nacional (NEC) o los códigos o normas locales o
estatales aplicables, relacionados con los requerimientos eléctricos para las instalaciones de agricultura.
•ESTE ARTEFACTO NO CUMPLE CON LOS REQUISITOS DEL ARTÍCULO 500 DEL NATIONAL ELECTRICAL CODE (Código Eléc-
trico Nacional) 2008. Este ventilador no es adecuado para uso en lugares peligrosos. Consulte el Artículo 500 del Código Eléctrico
Nacional (NEC) o LOS CÓDIGOS O NORMAS LOCALES O ESTATALES APLICABLES, RELACIONADOS CON LOS REQUERIMIENTOS
ELÉCTRICOS PARA LOS SITIOS PELIGROSOS.
AVISO: Este equipo p3-ha sido probado y cumple con los límites para aparatos digitales Clase B, conforme a la Parte 15 de las Normas
de la FCC. Estos límites están diseñados para brindar protección razonable contra la interferencia perjudicial en una instalación resi-
dencial. Este equipo genera, utiliza y puede irradiar energía de frecuencias de radio y, si no se instala y utiliza de conformidad con las
instrucciones, puede causar interferencia perjudicial a las comunicaciones de radio. Sin embargo, no hay garantía de que la
interferencia no ocurra en una instalación en particular. Si este equipo no causa interferencia perjudicial a la recepción de radio o
televisión, lo cual se puede determinar al encender y apagar el equipo, el usuario puede intentar corregir la interferencia con una
o más de las siguientes medidas: Reorientar o reubicar la antena receptora. Aumentar la separación entre el equipo y el receptor.
Conectar el equipo en un tomacorriente de un circuito diferente a donde está conectado el receptor. Pedir ayuda al distribuidor o a
un técnico experimentado de televisión y radio. Se informa al usuario que los cambios y las modificaciones realizadas al equipo sin la
aprobación del fabricante pueden anular la autoridad del usuario de operar este equipo.
CONSERVE ESTAS INSTRUCCIONES
