DESCRIPTION
The Air King® 16" Pedestal Stand Fan features 3-speed rotary
knob operation. The 16" (40,6 cm) 3-paddle blade is driven by a
permanent split capacitor motor with a 6' (1,8 m) 18/3 cordset.
SPECIFICATIONS
Motor 120V, 60 Hz .................................
Blade diameter 16" ( 40,6 cm) ..................
Speeds 3 ...............................
Control Rotary Switch ...............................
Air flow distribution 90° Variable ...........
Approvals ...........................ETL Listed. Close mesh fan guard meets
OSHA requirements.
16" PEDESTAL STAND FAN
MODEL 4C945P/9126P
2084070A
812084070A
MODELO 4C945P/9126P OPERATING INSTRUCTIONS & PARTS MANUAL
MODEL 4C945P/9126P
SPEED HIGH MED LOW
CFM* 1580 1420 1220
M3/s .75 .67 .58
RPM 1450 1320 1050
Amps 0.60 0.50 0.45
Watts 70 60 50
dB A 50 45 39
Rev. S 2/18Rev. S 2/18
GARANTÍA LIMITADA
* Tested in accordance with AMCA standard 230-99
QUÉ CUBRE ESTA GARANTÍAS: Este producto está garantizado contra defectos de mano de obra y/o materiales.
CUÁNTO DURA ESTA GARANTÍA: Esta garantía se extiende únicamente al comprador original del producto y dura un (1) año a partir de la fecha
original de compra o hasta que el comprador original del producto venda o transfiera el producto, cualesquiera de ambas que ocurriera en primer lugar.
QUÉ HARÁ Air King: Air King, a opción propia, reparará o reemplazará cualquier parte o partes que demuestren ser defectuosas o reemplazará el
producto completo por el mismo modelo u otro comparable. Para todas las reclamaciones de garantía, se debe devolver el producto a Air King
Products, LLC a cargo del cliente con la prueba de compra dentro del período de garantía. Comuníquese con el departamento de atención al cliente
de Air King para obtener una Autorización de Devolución (“RA”, por sus siglas en inglés). NO devuelva los productos sin una RA o no se procesará la
reclamación de la garantía.
QUÉ NO CUBRE ESTA GARANTÍA: Esta garantía no tiene validez si el producto fue dañado o falló debido a un accidente, manipulación u operación
inadecuadas, daño en el envío, abuso, mal uso, reparaciones no autorizadas hechas o el intento de hacerlas, o el uso del producto para servicio
comercial o no residencial. Esta garantía no cubre los costos de envío para la devolución de productos a Air King para su reparación o reemplazo. Air
King abonará los cargos de envío de devolución a Air King con posterioridad a las reparaciones o el reemplazo bajo garantía.
CUALESQUIERA Y TODAS LAS GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS (INCLUYENDO, SIN LIMITACIÓN, CUALESQUIERA GARANTÍA IMPLÍCITA
DE COMERCIABILIDAD), DURAN UN AÑO A PARTIR DE LA FECHA ORIGINAL DE COMPRA O HASTA QUE EL COMPRADOR ORIGINAL DEL
PRODUCTO VENDA O TRANSFIERA EL PRODUCTO, CUALESQUIERA DE AMBAS QUE OCURRIERA EN PRIMER LUGAR Y EN NINGÚN CASO LA
RESPONSABILIDAD DE Air King BAJO CUALQUIER GARANTÍA EXPLÍCITA O IMPLÍCITA INCLUIRÁ (I) DAÑOS INCIDENTALES O POR CONSECUENCIA
POR CUALQUIER CAUSA QUE FUERE, O (II) REEMPLAZO O REPARACIÓN DE CUALESQUIERA FUSIBLES HOGAREÑOS, CORTA-CIRCUITOS O
TOMACORRIENTES. INDEPENDIENTEMENTE DE CUALQUIER DECLARACIÓN CONTRARIA, EN NINGÚN CASO LA RESPONSABILIDAD DE Air King
BAJO CUALQUIER GARANTÍA EXPLÍCITA O IMPLÍCITA PODRÁ EXCEDER EL PRECIO DE COMPRA DEL PRODUCTO Y DICHA RESPONSABILIDAD
TERMINARÁ AL VENCIMIENTO DEL PERÍODO DE GARANTÍA.
Algunos estados y provincias no permiten limitaciones sobre la duración de una garantía implícita, o sobre la exclusión o limitación de los daños
incidentales o por consecuencia, por lo tanto dichas exclusiones o limitaciones podrían no aplicarse en su caso. Esta garantía le otorga a usted
derechos legales específicos. Usted también podría tener otros derechos que varían de estado en estado y de provincia en provincia.
Se requiere prueba de compra antes que se acepte un reclamo bajo garantía.
READ AND SAVE THESE INSTRUCTIONS
READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE,
INSTALL, OPERATE OR MAINTAIN THE PRODUCT DESCRIBED.
PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY
INFORMATION. FAILURE TO COMPLY WITH INSTRUCTIONS COULD
RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE!
This fan is not intended for industrial or agricultural applications. ALWAYS con-
sult applicable electrical/fire codes, statutes and standards to determine if spe-
cific applications are appropriate and safe.
1
2
3
56
78
9
4

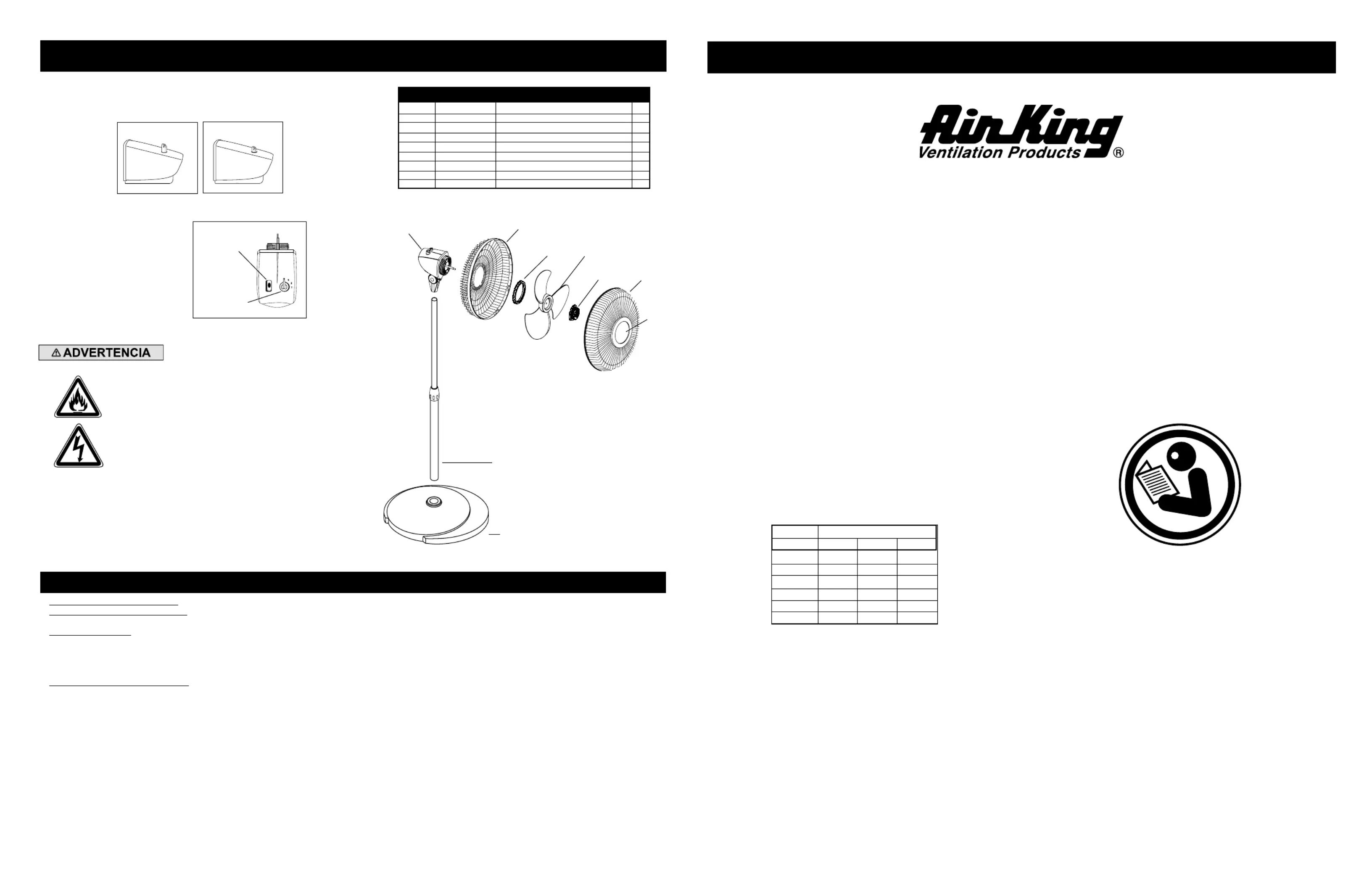

No. Ref Parte No. Descripci n Cant.ó
*La Adición plástica incluyó
1 2011878 Base 1
2 02069050QG* Conduzca por tubería la Asamblea 1
3 02035090GD Motor 1
4 2011200M Parrilla Trasera 1
5 2010361P Tuerca de Plástico 1
6 2011013 Hélice 1
7 2010093 Rotador 1
8 02096214I Parrilla Delantera 1
9 02010381A Ornamento 1
FUNCIONAMIENTO
OSCILACIÓN: Empuje la perilla de oscilación hacia abajo sobre
el armazón del motor para que el cabezal del motor se mueva de
lado a lado.
VELOCIDAD: Controle la velocidad del ventilador con el
Interruptor de Velocidad en la parte trasera del motor.
Control de
Velocidad
Perilla de
Oscilación
Hacia abajo: OscilaArriba: Inmóvil
3 – Velocidad Alta
2 – Velocidad Mediana
1 – Velocidad Baja
0 – Apagado
MANTENIMIENTO
A DVE R T EN C IA : S I E MP RE
DESENCHUFE EL CABLE ANTES DE
MOVER O DAR SERVICIO AL VENTILADOR.
ADVERTENCIA: ¡NO SUMERJA EL
VENTILADOR EN AGUA!
LIMPIEZA: Utilice un paño suave humedecido con
una solución jabonosa liviana, tal como un detergente
líquido para lavar platos. Seque TODAS LAS PARTES
POR COMPLETO antes de rearmar. Después de dar
mantenimiento o servicio, REARME POR COMPLETO la
unidad en la forma descrita en este manual de instrucciones,
antes de volver a conectarla a la fuente de poder.
PRECAUCIÓN: No utilice gasolina, bencina, acetona,
limpiadores abrasivos, etc. puesto que dañarán el Ventilador.
NUNCA use ALCOHOL O SOLVENTES.
LUBRICACIÓN: Los cojinetes de precisión vienen sellados de por vida en
la fábrica y no precisarán ninguna lubricación adicional.
ALMACENAMIENTO: Guarde el Ventilador con estas instrucciones en un
lugar fresco y seco.
DISPOSICIÓN: Los materiales de empaque de cartón corrugado son
reciclables. Para desechar este producto de manera ecológicamente
responsable, comuníquese con su proveedor de servicio de desechos
local o visite www.1800recycling.com®
72084070A
2084070A2
Rev. S 2/18 Rev. S 2/18
MODELO 4C945P/9126P
SAVE THESE INSTRUCTIONS
IMPORTANT SAFETY INFORMATION
When using electrical appliances, basic precautions should always be followed to reduce
the risk of fire, electrical shock and injury to persons, including the following:
Read all instructions before using this Fan.
TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK OR PERSONAL INJURY, ALWAYS
FOLLOW THESE IMPORTANT SAFETY INSTRUCTIONS AND WARNINGS:
DO NOT use this fan to ventilate areas where flammable liquids or vapors are used, stored or are present, including paints,
gasoline, varnishes, floor refinishing products or solvents. ALWAYS read and follow all warnings and instructions on the con-
tainers for these products!
ALWAYS be sure the plug fits tightly into the outlet. When plugs fit loosely into outlets, they may slip partially out of the outlet
and create a poor connection. This may cause outlets to overheat and create a potential fire hazard. Outlets in this condition
should be replaced by a qualified electrician.
ALWAYS unplug the power cord when servicing, cleaning or moving the Fan. DO NOT use the ON/OFF switch as the sole means
of disconnecting power. NEVER leave children unattended when the Fan is on or plugged in. ALWAYS turn off and unplug the Fan
when not in use.
BE CERTAIN that the power source for the Fan is 120V AC. DO NOT plug the Fan into 240V or other power source.
The Blue Plug™ on your AirKing fan is a safety feature. It contains a non-replaceable safety device (fuse) that should not be removed
or tampered with. To reduce the risk of fire, electric shock and personal injury, attempt to remove, replace, repair or tamper DO NOT
with the originally supplied plug. If the Fan has stopped functioning, it may be due to the safety device incorporated in this plug.
The power cord is equipped with a three-prong grounded plug that must be inserted into a matching receptacle. Under no
circumstances should the grounding prong be cut off the plug. Where a two-prong wall receptacle is encountered, it must be
replaced with a properly grounded three-prong receptacle installed in accordance with the National Electrical Code (NEC) and
all applicable local codes and ordinances. This work must be done only by a qualified electrician, using copper wire only.
DO NOT USE A THREE-PRONG TO TWO-PRONG ADAPTER. IMPROPER CONNECTION MAY CREATE THE RISK OF ELEC-
TRICAL SHOCK. USE OF SUCH ADAPTERS IS NOT PERMITTED IN CANADA.
• AVOID the use of extension cords, power strips, power taps, outlet style air fresheners or other cord connected device, as these
devices may overheat and cause a fire hazard.
•DO NOT route power cord under rugs, carpets, runners or furniture. This may damage the cord or cause it to overheat creating a fire hazard.
•ALWAYS place the Fan on a stable, flat, level surface while in operation to prevent the Fan from overturning.
• cur.NEVER insert or allow fingers or objects to enter grill openings while Fan is in operation or injury and/or damage to the Fan may oc
• block, cover or obstruct air flow to or from the fan while in operation.DO NOT
• use this Fan outdoors or near water or wet locations such as a bath tub, pool or hot tub. Use of this Fan in a wet location DO NOT
may create a shock hazard.
• run cord under carpeting. Do not cover cord with throw rugs, runners, or similar coverings. Do not route cord under furni-DO NOT
ture or appliances. Arrange cord away from traffic area and where it will not be tripped over.
• use a single extension cord to operate more than one Fan or other electrical device.NEVER
• use this Fan if it has been damaged or is not functioning properly. DO NOT
•THIS FAN DOES NOT MEET THE REQUIREMENTS OF NEC ARTICLE 547-7 (2008).This Fan is not suitable for use in agricultural
facilities including areas where livestock, poultry or other animals are confined. Please refer to National Electric Code (NEC) Article
547-7 (2008), or applicable state or local codes or standards relating to electrical requirements for agricultural buildings.
•THIS FAN DOES NOT MEET THE REQUIREMENTS OF NEC ARTICLE 500 (2008).This Fan is not suitable for use in hazardous
locations. Please refer to National Electric Code (NEC) Article 500 or applicable state or local codes or standards relating to electrical
requirements for hazardous locations.
CAUTION

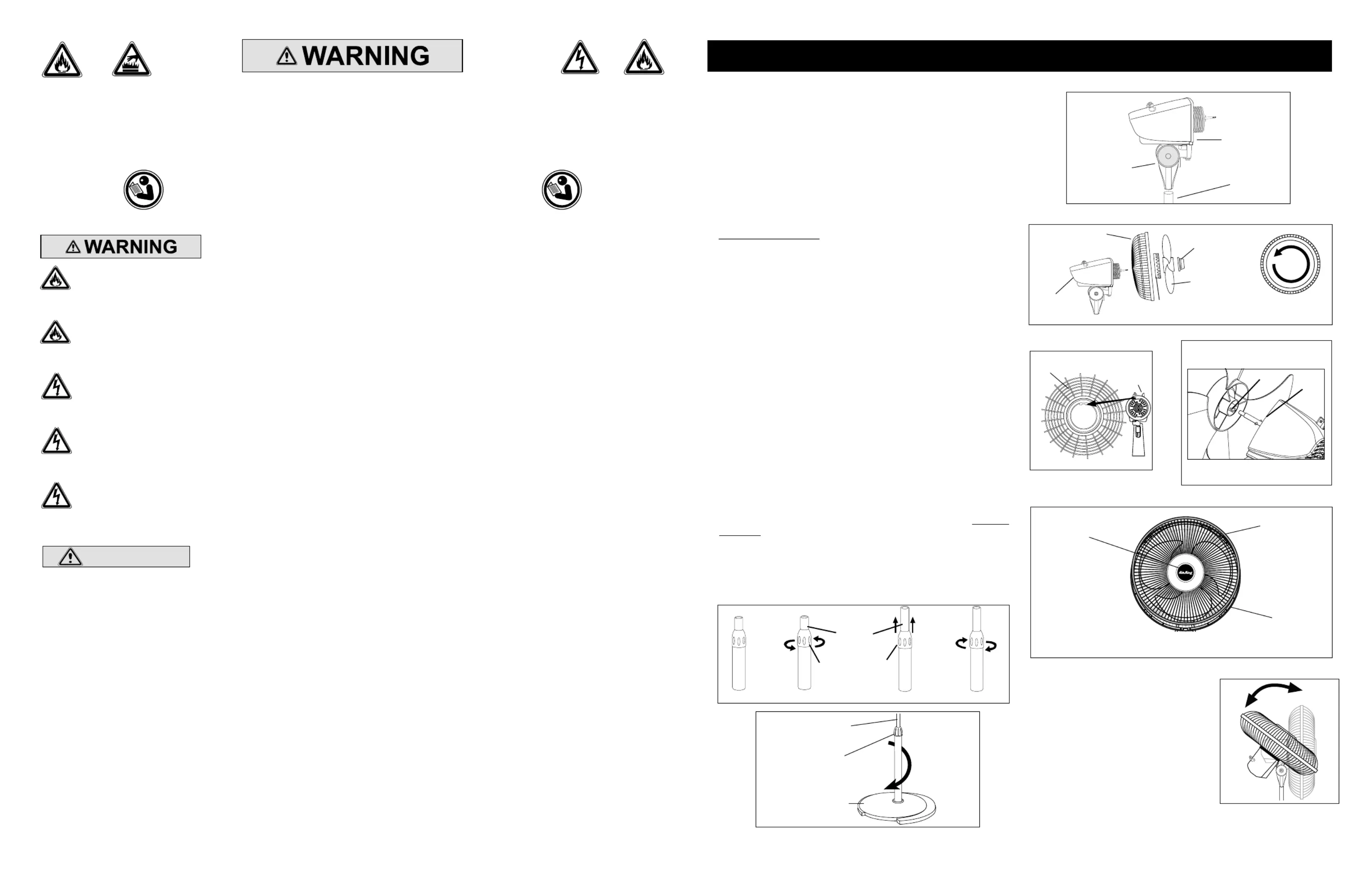

ARMADO DE LA HÉLICE Y PARRILLA (Figura 4)
1. Incline el Cabezal del Ventilador hacia atrás. Coloque la Parrilla
Trasera Motor en el .
2. Alinee la lengüeta de la con la ranura Parrilla Posterior de Plástico
de la parte superior de la cubierta delantera del Motor. (Figura 4A)
3. Asiente totalmente la Parrilla Trasera y fíjela haciendo girar la
Tuerca Plástica hacia la derecha. Deslice la Hélice Eje sobre el
del Motor (Alinee la ranura del cubo de la hélice con la espiga
del eje del motor).(Figure 4B)
4. Para fijar la , atornille el sobre el Eje hacia la Hélice Rotador
izquierda hasta que quede fijo sobre el cubo de la Hélice.
5. Con la cabeza del ventilador en posición vertical, coloque la
rejilla frontal alineando el ornamento en forma horizontal. Asegure
las rejillas insertando estas comenzando por la parte de abajo
y siguiendo hacia arriba. NO NECESITO EL GAN CHOS DE LA
REJILLA PARA ENSAMBLE. . (Figura 5)
ARMADO DEL TUBO (Figura 1)
1. Saque el tubo de su caja en la forma indicada. (Paso 1)
2. Afloje la Tuerca de Ajuste de Altura haciéndola girar hacia la
izquierda. (Paso 2)
3. Levante el Tubo de Extensión (Paso 3).
4. Apriete la Tuerca de Ajuste de Altura haciéndola girar hacia la
derecha. (Paso 4)
Paso 2 Paso 4
Paso 3Paso 1
Tuerca de
Ajuste de
Altura
Tubo de
Extensón
Figura 1
ARMADO DEL PEDESTAL (Figura 2)
COLOQUE LA BASE DE MANERA HORIZONTAL SOBRE
EL PISO
1. Con un movimiento rotatorio, introduzca el extremo del tubo de
diámetro grande dentro del orificio de la Base. El tubo quedará
totalmente asentado en la base su lo hace girar mientras lo empuja.
2. Para Ajustar la Altura:
a.)Afloje la Tuerca de Ajuste de Altura.
b.)Levante o baje el Tubo de Extensión hasta alcanzar
la altura deseada.
c.)Apriete la Tuerca de Ajuste de Altura.
ARMADO DEL CABEZAL (Figura 3)
1. Coloque el con el sobre el Conjunto Conjunto del Cabezal Collar
de Tubo.
2. Sosteniendo el Tubo de Extensión firmemente, gire el Conjunto
del Cabezal hacia abajo hasta que se asiente sobre el tubo.
PRECAUCIÓN:
Cuando realice el ajuste de la altura después de conectar el
ensamblaje superior, SIEMPRE sostenga el tubo de extensión
con una mano, pues al aflojar la tuerca de ajuste de la altura
puede causar la caída libre del tubo de extensión y el
ensamblaje superior.
Figura 2
Tubo de Extensión
Tuerca de
Ajuste de
Altura
Base
Tubo de
Extensión
Collar
Conjunto de
Cabezal
Figura 3
Motor
Figura 4
Parrilla
Trasera
Hélice
Rotador
Tuerca de
Plástico
Parrilla
Trasera
Motor
Figura 4A
INCLINACIÓN: Este Ventilador está
equipado con un Cabezal de Ventilador
para ángulos múltiples que permite la
Circulación del Aire en Toda la Habit-
ación. Siga los pasos indicados a con-
tinuación para ajustar correctamente el
“ángulo de inclinación” de su Ventilador.
1. Coloque una mano en la barra justo
debajo del Cuello del Ventilador.
2. Coloque la otra mano sobre la parte
superior del Ventilador.
3. Empuje o jale suavemente el cabezal
del Ventilador hasta que se encuentre
en la posición deseada.
Ranura Espiga
Figura 4B
Parrilla
Delantera
Parrilla
Trasera
Adorno
Figura 5

Produkt Specifikationer

Mærke: Air King
Kategori: Ventilator
Model: 9126

Har du brug for hjælp?

Hvis du har brug for hjælp til Air King 9126 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ventilator Air King Manualer

Air King

Air King E130SH Manual

10 Oktober 2024
Air King

Air King AK100L Manual

27 September 2024
Air King

Air King 9071 Manual

23 September 2024
Air King

Air King 9145 Manual

23 September 2024
Air King

Air King 9723 Manual

22 September 2024
Air King

Air King 9312 Manual

20 September 2024
Air King

Air King 9018 Manual

15 September 2024
Air King

Air King 9170 Manual

13 September 2024
Air King

Air King 9075 Manual

10 September 2024
Air King

Air King 9220 Manual

7 September 2024

Ventilator Manualer

Nyeste Ventilator Manualer

Sencor

Sencor SFE 3027WH Manual

14 August 2025
Honeywell

Honeywell HTF090 Manual

14 August 2025
Honeywell

Honeywell HTF400E4 Manual

14 August 2025
Vornado

Vornado Model 80X Manual

14 August 2025
Honeywell

Honeywell HSF1640 Manual

14 August 2025
Milwaukee

Milwaukee M12 0820-20 Manual

13 August 2025
Tefal

Tefal Essential VF4011 Manual

13 August 2025
Honeywell

Honeywell Springhill 50184 Manual

13 August 2025
Adler

Adler AD 7342 Manual

13 August 2025
Plus More

Plus More ROOK ver.2 BLE-59 Manual

13 August 2025
