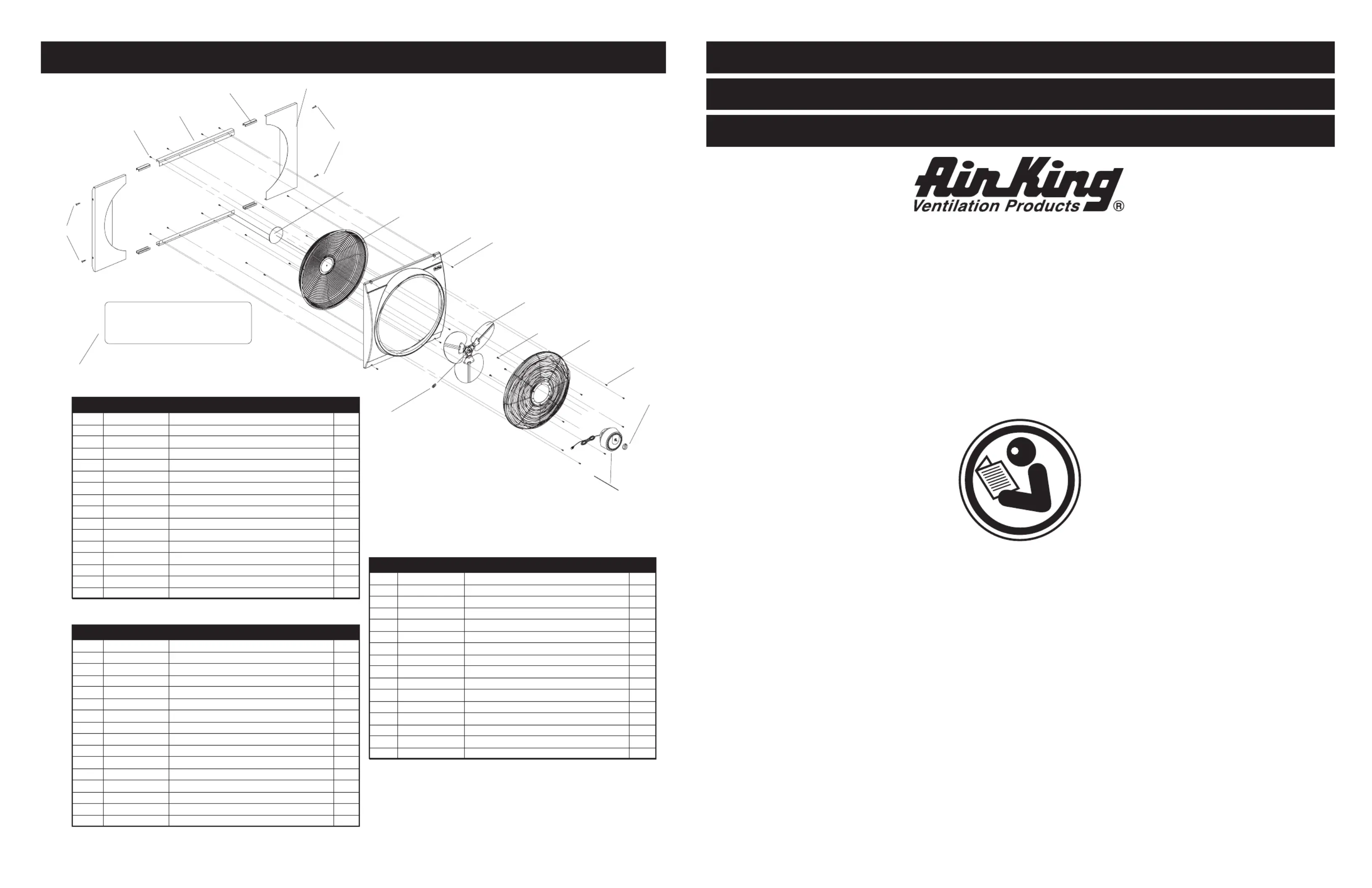

Rev. U 6/18 22085109A Rev. U 6/18 72085109A
LIMITED WARRANTY
Air King America, LLC LIMITED WARRANTY VALID IN THE USA, ITS TERRITORIES, AND CANADA ONLY) (
WHAT THIS WARRANTY COVERS: This product is warranted against defects in workmanship and/or materials.
HOW LONG THIS WARRANTY LASTS: This warranty extends only to the original purchaser of the product and lasts for one (1) year from the date of original purchase or
until the original purchaser of the product sells or transfers the product, whichever first occurs.
WHAT Air King WILL DO: Air King will, at its sole option, repair or replace any part or parts that prove to be defective or replace the whole product with the same or
comparable model. For all warranty claims, the product must be returned to Air King America, LLC at customer expense with proof of purchase within the warranty period.
Contact the Air King customer service department to obtain a Return Authorization (“RA”). DO NOT return products without an RA or the warranty claim will not be processed.
WHAT THIS WARRANTY DOES NOT COVER: This warranty does not apply if the product was damaged or failed because of accident, improper handling or operation,
shipping damage, abuse, misuse, unauthorized repairs made or attempted. This warranty does not cover shipping costs for the return of products to Air King for repair or
replacement. Air King will pay return shipping charges from Air King following warranty repairs or replacement.
ANY AND ALL WARRANTIES, EXPRESSED OR IMPLIED (INCLUDING, WITHOUT LIMITATION, ANY IMPLIED WARRANTY OF MERCHANTABILITY), LAST ONE YEAR
FROM THE DATE OF ORIGINAL PURCHASE OR UNTIL THE ORIGINAL PURCHASER OF THE PRODUCT SELLS OR TRANSFERS THE PRODUCT, WHICHEVER FIRST
OCCURS AND IN NO EVENT SHALL Air King’S LIABILITY UNDER ANY EXPRESS OR IMPLIED WARRANTY INCLUDE (I) INCIDENTAL OR CONSEQUENTIAL DAMAGES
FROM ANY CAUSE WHATSOEVER, OR (II) REPLACMENT OR REPAIR OF ANY HOUSE FUSES, CIRCUIT BREAKERS OR RECEPTACLES. NOTWITHSTANDING
ANYTHING TO THE CONTRARY, IN NO EVENT SHALL Air King’S LIABILITY UNDER ANY EXPRESS OR IMPLIED WARRANTY EXCEED THE PURCHASE PRICE OF THE
PRODUCT AND ANY SUCH LIABILITY SHALL TERMINATE UPON THE EXPIRATION OF THE WARRANTY PERIOD.
Some states and provinces do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of incidental or consequential damages, so these
exclusions or limitations may not apply to you. This warranty gives you specific legal rights. You may also have other rights which vary from state to state and province to
province.
Proof of purchase is required before a warranty claim will be accepted.
IMPORTANT SAFETY INFORMATION
When using electrical appliances, basic precautions should always be followed to reduce
the risk of fire, electrical shock and injury to persons, including the following:
Read all instructions before using this Fan.
TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK OR PERSONAL INJURY, ALWAYS
FOLLOW THESE IMPORTANT SAFETY INSTRUCTIONS AND WARNINGS:
DO NOT use this fan to ventilate areas where flammable liquids or vapors are used, stored or are present, including paints,
gasoline, varnishes, floor refinishing products or solvents. ALWAYS read and follow all warnings and instructions on the con-
tainers for these products!
ALWAYS be sure the plug fits tightly into the outlet. When plugs fit loosely into outlets, they may slip partially out of the outlet
and create a poor connection. This may cause outlets to overheat and create a potential fire hazard. Outlets in this condition
should be replaced by a qualified electrician.
ALWAYS unplug the power cord when servicing, cleaning or moving the Fan. DO NOT use the ON/OFF switch as the sole
means of disconnecting power. NEVER leave children unattended when the Fan is on or plugged in. ALWAYS turn off and
unplug the Fan when not in use.
BE CERTAIN that the power source for the Fan is 120V AC. DO NOT plug the Fan into 240V or other power source.
The power cord is equipped with a three-prong grounded plug that must be inserted into a matching receptacle. Under no
circumstances should the grounding prong be cut off the plug. Where a two-prong wall receptacle is encountered, it must be
replaced with a properly grounded three-prong receptacle installed in accordance with the National Electrical Code (NEC) and
all applicable local codes and ordinances. This work must be done only by a qualified electrician, using copper wire only.
THIS PLUG IS A SAFETY FEATURE. IT CONTAINS A SAFETY DEVICE (FUSE) THAT SHOULD NOT BE REMOVED. DISCARD
PRODUCT IF THE ATTACHMENT PLUG IS DAMAGED. TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK AND PERSONAL
INJURY, DO NOT REMOVE, REPLACE, REPAIR OR TAMPER WITH THE ORIGINALLY SUPPLIED PLUG. IF THE FAN DOES NOT
FUNCTION PROPERLY, IT MAY BE DUE TO THE SAFETY DEVICE INCORPORATED IN THIS PLUG.
REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK - DO NOT USE THIS FAN WITH ANY SOLID STATE SPEED CONTROL DEVICES.
DO NOT USE A THREE-PRONG TO TWO-PRONG ADAPTER. IMPROPER CONNECTION MAY CREATE THE RISK OF ELEC-
TRICAL SHOCK. USE OF SUCH ADAPTERS IS NOT PERMITTED IN CANADA.
• AVOID the use of extension cords, power strips, power taps, outlet style air fresheners or other cord connected device, as these
devices may overheat and cause a fire hazard.
• route power cord under rugs, carpets, runners or furniture. This may damage the cord or cause it to overheat creating a DO NOT
fire hazard.
• ALWAYS place the Fan on a stable, flat, level surface while in operation to prevent the Fan from overturning.
• NEVER insert or allow fingers or objects to enter grill openings while Fan is in operation or injury and/or damage to the Fan may occur.
• block, cover or obstruct air flow to or from the fan while in operation.DO NOT
• use this Fan outdoors or near water or wet locations such as a bath tub, pool or hot tub. Use of this Fan in a wet location DO NOT
may create a shock hazard.
• route power cord in or through areas such as doorways or where the cord may be damaged or create a tripping hazard.DO NOT
• use a single extension cord to operate more than one Fan or other electrical device.NEVER
• use this Fan if it has been damaged or is not functioning properly. DO NOT
• THIS FAN DOES NOT MEET THE REQUIREMENTS OF NEC ARTICLE 547-7 (2008).This Fan is not suitable for use in agricultural
facilities including areas where livestock, poultry or other animals are confined. Please refer to National Electric Code (NEC) Article
547-7 (2008), or applicable state or local codes or standards relating to electrical requirements for agricultural buildings.
• THIS FAN DOES NOT MEET THE REQUIREMENTS OF NEC ARTICLE 500 (2008).This Fan is not suitable for use in hazardous lo-
cations. Please refer to National Electric Code (NEC) Article 500 or applicable state or local codes or standards relating to electri-
cal requirements for hazardous locations.
SAVE THESE INSTRUCTIONS
1. Marquez l’emplacement des
vis sur les rebords intérieurs de la
boiserie de fenêtre en utilisant le
gabarit compris. (Figure 2)
2. Enfoncez les 4 vis à bois
(comprises) dans la boiserie. NE
PAS SERRER À EFFLEUREMENT.
Laisez 0,32 cm d’espacement en-
tre les têtes des vis et la boiserie
de fenêtre.
3. Desserrez les 4 vis du panneau
d’extension (Figure 1) et étendez
les panneaux de chaque côté du
cabinet jusqu’à ce que le ventila-
teur s’ajuste fermement entre les
boiseries de gauche et de droite de
la fenêtre.
4. Montez le ventilateur dans la
fenêtre en engageant les fentes avec
les vis à bois installées sur le rebord
intérieur de la boiserie. Abaissez
le ventilateur sur les 4 vis jusqu’à ce qu’il repose sur le moulage
d’appui ou de la guillotine. (Figure 3)
5. Resserrez les vis du panneau d’extension pour fixer le ventila-
teur en position.
MODELE ASSEMBLAGE ET INSTALLATION 3C614G/9166G
ASSEMBLAGE ET INSTALLATION
Le grand nombre de styles et de types de fenêtres rend impossible
de décrire une procédure universelle d’installation.
REMARQUE: Avant l’installation, vous devez desserrer la vis du
panneau d’extension avec les brides faisant face à l’extérieur de la
fenêtre. Vous pouvez maintenant continuer avec l’installation.
Les méthodes décrites ci-dessous sont recommandées comme
étant appropriées pour les styles les plus courants de fenêtre à guil-
lotine. Sans égard à la méthode que vous choisissez, vous devez
permettre à la fenêtre de fermer facilement pour la sécurité et pour
la protection des fournitures et accessoires d'ameublement contre
les intempéries. Référez-vous aux illustrations tout en suivant la
MÉTHODE A (EXTÉRIEUR DE LA BOISERIE) ou la MÉTHODE B
(INTÉRIEUR de la BOISERIE) ci-dessous. OUTILS REQUIS: Tourn-
evis pour écrous à fente et tournevis phillips. Quincaillerie comprise
: Quatre vis #8 x 1,9 cm
MÉTHODE A (EXTÉRIEUR DE LA BOISERIE)
1.Desserrez les 4 vis du panneau d’extension et étendez les pan-
neaux latéraux pour dégager le rebord extérieur de la boiserie de
chaque côté de la fenêtre. (Figure 1)
2. Faites reposer le ventilateur sur l’appui de fenêtre avec la bride
sur les panneaux latéraux par-dessus la boiserie. Poussez vers
l’intérieur les panneaux latéraux bien serrés contre le rebord extéri-
eur de la boiserie. Avec les panneaux latéraux en position, mar-
quez l’emplacement des vis en haut de la fente et enfoncez les vis à
bois (comprises) jusqu’à ce qu’elles soient bien serrées.
3. Resserrez les vis du panneau d’extension pour compléter
l’installation.

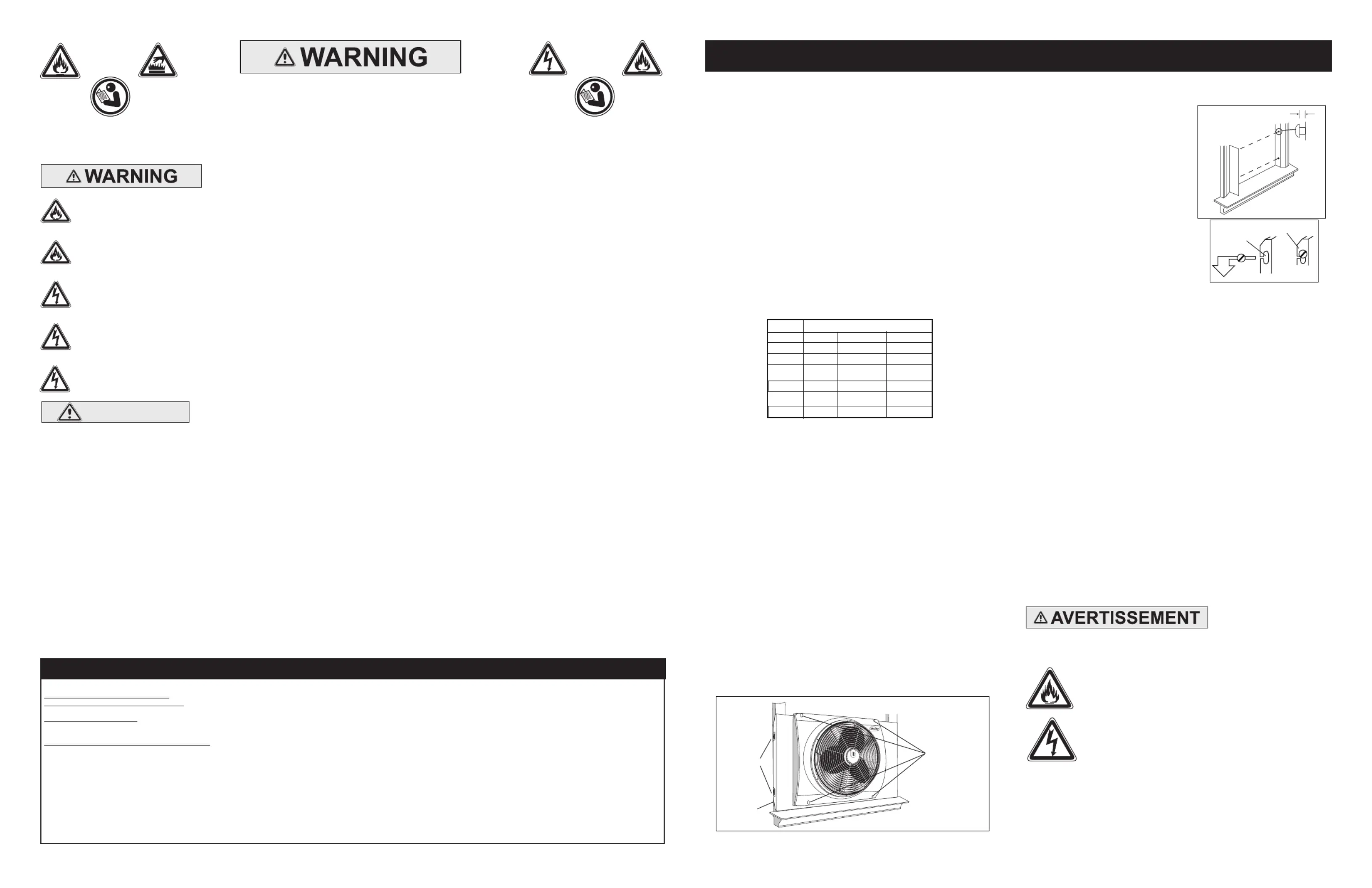

Figure 1
Fentes
Bride
Vis du
panneau
d’expansion
MÉTHODE B (INTÉRIEUR de la BOISERIE)
Figure 2
1/8" (3,2 mm)
Figure 3
Fente Vis
Fonctionnement
Le ventilateur de fenêtre intégral modèle 9166 Air King® est con-
çu pour combiner les avantages d’un ventilateur intérieur pour
toute la maison et la facilité d’installation et de fonctionnement
d’un ventilateur de fenêtre. Il est alimenté par un moteur élec-
trique à double capacitance réversible à trois vitesses très
robuste. (Des réglages de vitesse haute, moyenne et basse sont
prévus à la fois en mode ENTREE et en mode SORTIE.) Pour
renforcer le côté pratique de cet appareil, le commutateur de
commande est situé sur le capot du moteur. Réglez l’orientation
du commutateur et la vitesse désirée. Pour assurer le parfait
fonctionnement de ce ventilateur, ouvrez les fenêtres dans les
pièces non équipées pour créer un flux d’air dans la maison.
Typiquement, les fenêtres dans les pièces occupées doivent être
ouvertes de quelques centimètres pendant que le ventilateur
fonctionne dans une pièce dont la porte doit rester ouverte, et
seule la fenêtre de la pièce dans laquelle le ventilateur est instal-
lé doit être ouverte entièrement. L’air est attiré par les fenêtres
ouvertes dans le reste de la maison et évacué par le ventilateur.
NE FERMEZ PAS LES FENETRES PENDANT QUE LE VENTILA-
TEUR FONCTIONNE. Cela entraînerait une trop forte charge du
moteur et le dispositif de sécurité arrêterait l’appareil jusqu’à ce
que la température du moteur revienne à la normale. Veillez à ce
l’entrée et la sortie du ventilateur ne soient pas obstruées par les
rideaux ou du mobilier. Veillez également à ce qu’aucune porte
ne coupe le flux d’air entrant par les fenêtres ouvertes. En fonc-
tion de la taille de la maison, il peut être souhaitable de disposer
de plusieurs ventilateurs.
MODELE
3C614G/9166G
VITESSE
HAUTE MOYENNE BASSE
PI
3
/MIN 3560 3120 2510
M
3
/s 1.68 1.47 1.18
TR/MIN 1600 1450 1100
Amps 1.4 1.2 1.0
Watts 170 145 115
dB A 64 57 50
SPECIFICATIONS
Moteur 120V, 60 Hz ...............................
Diamètre de l'hélice 20” (50,8 cm) ...........
Vitesses 3 d’entrée, 3 de sortie ..............................
Contrôle Commutateur rotatif .............................
Approbations ...................Liste ETL. Le garde à grille fermée
rencontre les exigences de OSHA.
INFORMATION GÉNÉRALE DE SÉCURITÉ
Lors de l’utilisation d’appareils électriques, des
précautions de base doivent toujours être prises pour
réduire le risque d’incendie, de choc électrique et de
blessure personnelle, incluant ce qui suit :
Le ventilateur de 50,8 cm de fenêtre pour maison entière de Air King®
offre trois vitesses d’entrée et de sortie d’air. Le ventilateur s’adapte
aux fenêtres de 68,6 cm à 96,5 cm de largeur x 67,31 cm de hauteur.
Les panneaux latéraux ajustables sont conçus pour accommoder le
montage du ventilateur soit à l’intérieur ou à l’extérieur de la boiserie
de fenêtre. L’hélice à 3 pales du ventilateur est entraînée par un mo-
teur à lubrification permanente, à condensateur auxiliaire permanent
et offrant un cordon 18/3 de 1,8 m.
DESCRIPTION
RANGEMENT: Entreposer le Ventilateur, avec ces instructions, dans
son emballage d’origine dans un endroit sec et frais.
DISPOSITION: Les matériaux d’emballage en carton sont
recyclables. Pour une disposition de ce produit qui soit
respectueuse de l’environnement, veuillez contacter votre service
local de recyclage des déchets.
MAINTENANCE
- Toujours débrancher le cordon avant de déplacer, d’effectuer
un service ou un nettoyage sur le Ventilateur.
- NE JAMAIS placer le Ventilateur dans l’eau ou près de l’eau.
- Nettoyer le Ventilateur uniquement avec un aspirateur muni
d’une brosse ; l’aspirateur retirera les saletés et les mousses
de l’intérieur du Ventilateur.
- NE JAMAIS tenter de démanteler le Ventilateur.
- Nettoyer le bâti du Ventilateur avec un chiffon doux
uniquement.
- NE JAMAIS utiliser d’ALCOOL ou de SOLVANT tel que de
l’essence, du benzène, du diluant à peinture, ou autres
nettoyeurs forts.
Pour réduire les risques de choc électrique et
d’incendie, veuillez observer les instructions suivantes.
