Side 1/4

www.airkinglimited.com

6728019 Rev. R 1-23 1 of 4

IMPORTANT INSTRUCTIONS - OPERATING MANUAL

INSTRUCTIONS IMPORTANTES – MANUEL D’OPÉRATION

SAVE THESE INSTRUCTIONS

Exhaust Fan

Ventilateur

Models: AK80H, AK100H

Modèles: AK80H, AK100H

READ AND SAVE THESE

INSTRUCTIONS

READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE, INSTALL,

OPERATE OR MAINTAIN THE PRODUCT DESCRIBED. PROTECT

YOURSELF AND OTHERS BY OBSERVING ALL SAFETY INFORMATION.

FAILURE TO COMPLY WITH INSTRUCTIONS COULD RESULT IN

PERSONAL INJURY AND/OR PROPERTY DAMAGE!

RETAIN INSTRUCTIONS FOR FUTURE REFERENCE.

GENERAL SAFETY INFORMATION

When using electrical appliances, basic

precautions should always be followed to

reduce the risk of ﬁre, electric shock and injury to person,

including the following:

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK AND INJURY TO PERSON, OBSERVE THE FOLLOWING:

a) Use this unit only in the manner intended by the manufacturer.If you have questions,

contact the manufacturer.

b) Before servicing or cleaning the unit, switch power off at service panel and lock the

service disconnecting means to prevent power from being switched on accidentally. When

the service disconnecting means cannot be locked, securely fasten a prominent warning

device, such as a tag, to the service panel.

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK AND INJURY TO PERSON, OBSERVE THE FOLLOWING:

a) Installation work and electrical wiring must be done by qualiﬁed person(s) in accordance

with all applicable codes and standards, including ﬁre-related construction.

b) Sufﬁcient air is needed for proper combustion and exhausting of gases through the

ﬂue (chimney) of fuel burning equipment to prevent back drafting. Follow the heating

equipment manufacturer’s guideline and safety standards such as those published by

the National Fire Protection Association (NFPA) and the American Society for Heating,

Refrigeration, and Air Conditioning Engineers (ASHRAE), and the local code authorities.

c) When cutting or drilling into wall or ceiling, do not damage electrical wiring and other

hidden utilities.

CAUTION: FOR GENERAL VENTILATING USE ONLY. DO NOT USE

TO EXHAUST HAZARDOUS OR EXPLOSIVE MATERIALS AND VAPORS.

d) Ducted fans must always be vented to the outdoors.

e) This unit must be grounded.

f) To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall

spray, construction dust, etc. off power unit.

g) Read all instructions before installing or using exhaust fan.

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK, DO NOT USE THIS FAN WITH ANY SOLID-STATE SPEED

CONTROL DEVICE.

a) If this unit is to be installed over a tub or shower, it must be marked as appropriate

for the application and be connected to a GFCI (Ground Fault Circuit Interrupter) –

protected branch circuit.

WARNING: DO NOT USE IN KITCHENS.

WARNING: THE DUCTING FROM THIS FAN TO THE OUTSIDE OF THE

BUILDING HAS A STRONG EFFECT ON THE AIR FLOW, NOISE AND ENERGY

USE OF THE FAN. USE THE SHORTEST, STRAIGHTEST DUCT ROUTING POSSIBLE FOR

BEST PERFORMANCE, AND AVOID INSTALLING THE FAN WITH SMALLER DUCTS THAN

RECOMMENDED. INSULATION AROUND THE DUCTS CAN REDUCE ENERGY LOSS AND

INHIBIT MOLD GROWTH. FANS INSTALLED WITH EXISTING DUCTS MAY NOT ACHIEVE

THEIR RATED AIRFLOW.

LIRE ET CONSERVER

CES INSTRUCTIONS

LIRE SOIGNEUSEMENT AVANT DE TENTER D’ASSEMBLER, INSTALLER,

OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ VOUS-MÊME

ET LES AUTRES EN OBSERVANT TOUTE L’INFORMATION DE SÉCURITÉ.

FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN

BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.

CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Lors de l’utilisation d’appareils électriques,

des précautions de base doivent toujours être

suivies pour réduire les risques d’incendie, de choc électrique et

de blessures corporelles, incluant ce qui suit:

AVERTISSEMENT : POUR RÉDUIRE LES

RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES

PERSONNELLES OBSERVER CE QUI SUIT:

a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l’a conçu. Si vous

aviez des questions, veuillez contacter le fabricant.

b) Avant d’effectuer un service ou de nettoyer l’unité, couper l’alimentation électrique dans

le panneau de distribution et verrouiller le dispositif de déconnexion aﬁn d’éviter que

l’alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé,

ﬁxer solidement un avis d’avertissement, tel qu’une étiquette, au panneau de distribution.

AVERTISSEMENT : POUR RÉDUIRE LES

RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES

PERSONNELLES OBSERVER CE QUI SUIT:

a) Le travail d’installation et le câblage électrique doivent être effectués par une(des)

personne(s) qualiﬁée(s) en conformité avec tous les codes et normes applicables, incluant

la construction relative aux incendies.

b) De l’air en quantité sufﬁsante est requis pour la bonne combustion et l’évacuation de

gaz par le conduit (cheminée) provenant d’équipement de brûlage au combustible

pour prévenir un refoulement. Suivre les directives du fabricant de l’équipement de

chauffage et les normes de sécurité telles que celles publiées par la National Fire

Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air

Conditioning Engineers (ASHRAE), et de celles des autorités locales du code.

c) Lors de coupe ou de perçage des murs et plafonds, ne pas endommager le ﬁlage

électrique et autres utilités cachées.

ATTENTION : POUR USAGE DE VENTILATION GÉNÉRALE

EXCLUSIVEMENT. NE PAS UTILISER POUR ÉVACUER DU MATÉRIEL ET DES

VAPEURS DANGEREUSES OU EXPLOSIVES.

d) Les ventilateurs avec conduits doivent toujours être évacués vers l’extérieur

e) Cette unité doit être mise à la terre

f) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou

déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc.,

d’atteindre l’unité de puissance.

g) Lire toutes les instructions avant d’installer ou d’utiliser la ventilateur.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES

D’INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS UTILISER CE

VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.

a) Si cet appareil doit être installé au-dessus d’une baignoire ou d’une douche, il doit

être marqué comme approprié pour l’application et connecté à un DDFT (disjoncteur

différentiel de fuite à la terre) - circuit de dérivation protégé.

AVERTISSEMENT : NE PAS UTILISER DANS LES CUISINES.

AVERTISSEMENT : LA CANALISATION DE CE VENTILATEUR À

L’EXTÉRIEUR DU BÂTIMENT A UN EFFET IMPORTANT SUR LE FLUX D’AIR, LE BRUIT

ET LA CONSOMMATION D’ÉNERGIE DU VENTILATEUR. UTILISEZ LA ROUTE DE CANALISATION

LA PLUS COURTE ET LA PLUS DROITE POSSIBLE POUR UNE MEILLEURE PERFORMANCE,

ET ÉVITEZ D’INSTALLER LE VENTILATEUR AVEC DES CONDUITS PLUS PETITS QUE

RECOMMANDÉ. L’ISOLATION AUTOUR DES CONDUITS PEUT RÉDUIRE LA PERTE D’ÉNERGIE

ET EMPÊCHER LE DÉVELOPPEMENT DE MOISISSURES. IL SE PEUT QUE LES VENTILATEURS

INSTALLÉS AVEC DES CONDUITS EXISTANTS N’ATTEIGNENT PAS LEUR DÉBIT D’AIR NOMINAL.

CONSERVER CES INSTRUCTIONS

www.airkinglimited.com

6728019 Rev. R 1-23 2 of 4

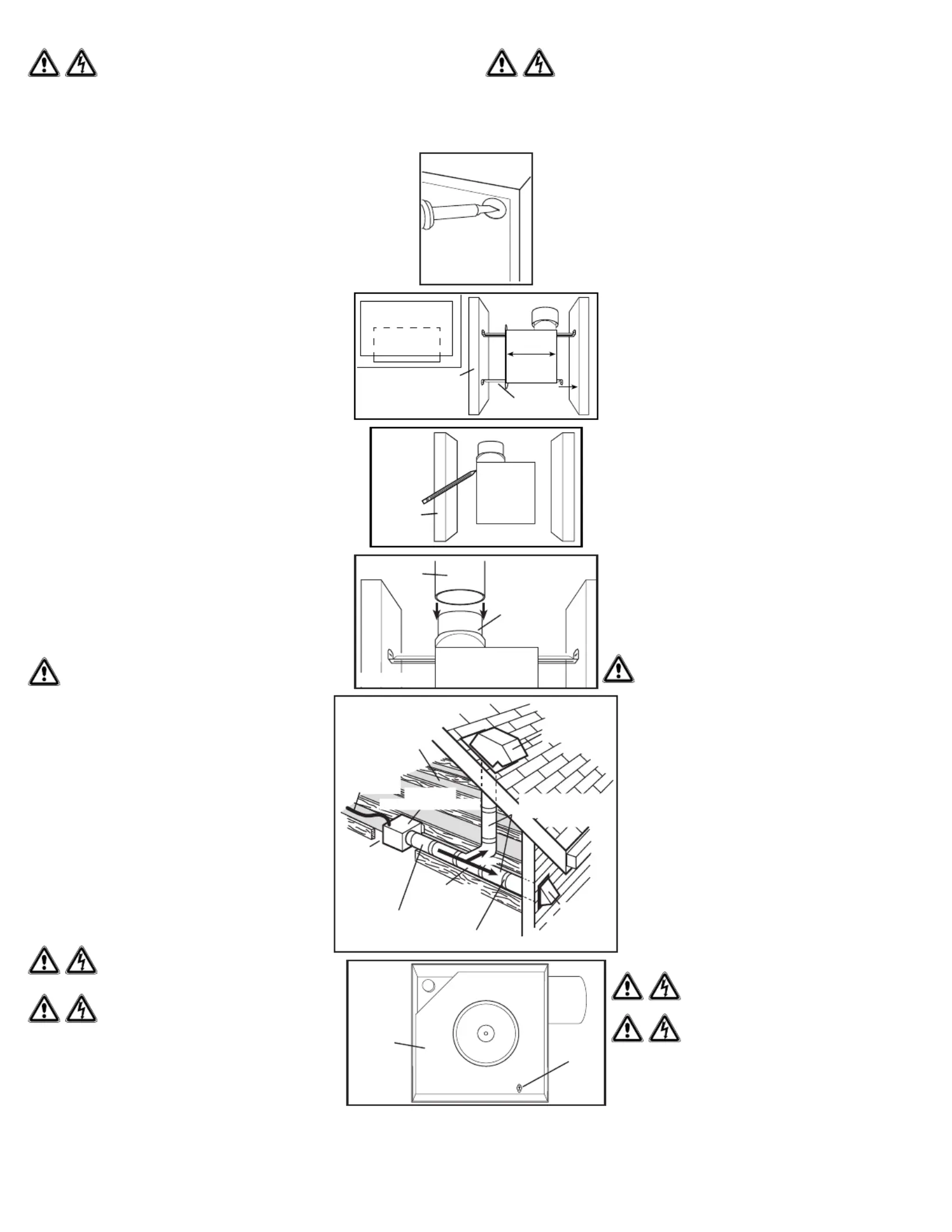

INSTRUCTIONS D’INSTALLATION

ATTENTION : VOUS ASSURER QUE L’ALIMENTATION EST COUPÉE

AU PANNEAU DE SERVICE AVANT DE COMMENCER L’INSTALLATION.

SECTION 1

Préparation du Ventilateur d’évacuation

1. Sortir le ventilateur de sa boite et conﬁrmer que toutes les pièces sont présentes. En plus du

ventilateur d’évacuation vous devriez avoir:

1 - Grille 4 - Traverses de Montage

1 - Ensemble de clapet (attaché) 1 - Feuillet d’instructions / sécurité

2. Choisir un emplacement pour votre ventilateur. Pour garantir la meilleure qualité d’air et

performance acoustique, il est recommandé que la longueur de la canalisation et le nombre de

coudes soient réduits au minimum, que le rayon de chaque coude soit aussi grand que possible

pour l’installation, et que des conduits rigides isolés soient utilisés. Ce ventilateur nécessitera au

moins 20,3cm (8po) de dégagement dans le plafond ou le mur, et s’installe au travers de cloison

sèche d’une épaisseur de jusqu’à 1,9cm(3/4po). Le ventilateur s’installe entre 40,6cm ou 61cm

(16po ou 24po) au centre des solives à l’aide des quatre (4) traverses de montage incluses.

3. À l’aide d’un tournevis à lame droite, retirez la découpe électrique du

boîtier (Figure 1).

4. Aucun matériel amortissant de vibrations supplémentaire n’est

nécessaire pour ce ventilateur.

SECTION 2

Nouvelle Construction

1. Installez les rails dans le canal de montage sur le boîtier. Centrez le canal de

montage dans les fentes sur le boîtier, puis de l’intérieur du boîtier, serrez les vis

montage de sorte que le canal soit bien en place. Placez le boîtier à côté de la

solive. Aligner le châssis pour qu’il soit de niveau avec le plafond ﬁni. Fixez les

extrémités des rails aux solives avec des vis ou des clous (non inclus) et glissez

le boîtier dans la position ﬁnale (Figure 2).

SECTION 3

Construction Existante

1. Placer le boîtier en place entre les solives et tracez un contour sur le matériel

du plafond Mettez le boîtier de côté et découpez l’ouverture, en (Figure 3).

faisant attention de ne pas couper ou endommager les installations électriques

ou d’autres utilités masquées. Installez les rails dans le canal de montage sur le

boîtier. Centrez le canal de montage dans les fentes sur le boîtier, puis de l’intérieur

du boîtier serrez les vis de montage de sorte que le canal soit bien en place.

Positionnez le boîtier dans le trou préalablement découpé de sorte qu’il soit

aligné avec le plafond ﬁni. Fixez les extrémités des rails aux solives (Figure 2).

SECTION 4

Conduits

REMARQUE: UN CONDUIT PLUS RIGIDE DE 4 PO OU PLUS EST

RECOMMANDE POUR UNE MEILLEURE PERFORMANCE

ATTENTION : TOUS LES CONDUITS DOIVENT ÊTRE

CONFORMES AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.

REMARQUE : La canalisation de ce ventilateur à l’extérieur du bâtiment a

un effet important sur le ﬂux d’air, le bruit et la consommation d’énergie

du ventilateur. Utilisez la route de canalisation la plus courte et la plus

droite possible pour une meilleure performance, et évitez d’installer le

ventilateur avec des conduits plus petits que recommandé. L’isolation

autour des conduits peut réduire la perte d’énergie et empêcher le

développement de moisissures. Il se peut que les ventilateurs installés

avec des conduits existants n’atteignent pas leur débit d’air nominal.

1. Raccorder le conduit au collet de conduit du ventilateur . Fixer (Figure 4)

en place à l’aide de ruban ou de serre-joint. Toujours évacuer le ventilateur

vers l’extérieur au travers de chapeau mural ou de toit. Il est recommandé

que les raccords d’extrémité basse de restriction sont utilisées.

2. Assurez-vous que les joints des conduits et les pénétrations

extérieures sont scellés avec du mastic ou tout autre matériau

similaire pour créer un passage d’air étanche aﬁn de minimiser la

perte ou le gain de chaleur et réduire le risque de condensation. Placez

/ enveloppez l’isolant autour du conduit et / ou ventilateur aﬁn de

minimiser la possibilité d’accumulation de condensation à l’intérieur du

conduit, ainsi que la perte ou le gain de chaleur (Figure 5).

SECTION 5

Câblage

ATTENTION : VOUS ASSURER QUE

L’ALIMENTATION EST COUPÉE AU PANNEAU DE

SERVICE AVANT DE COMMENCER L’INSTALLATION.

ATTENTION : TOUTES LES CONNEXIONS

DOIVENT ÊTRE FAITES EN CONFORMITÉ AVEC

LES CODES ÉLECTRIQUES LOCAUX OU NATIONAUX. SI VOUS N’ÊTES

PAS FAMILIER AVEC LES MÉTHODES D’INSTALLATION DE CÂBLAGE

ÉLECTRIQUE, RECOURREZ AUX SERVICES D’UN ÉLECTRICIEN QUALIFIÉ.

1. Enlever le vis retenant en place l’ensemble venturi du ventilateur et

soulever pour sortir l’assemblage hors du châssis . Enlever la vis (Figure 6)

du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit ﬁable (Figure 7).

INSTALLATION INSTRUCTIONS

CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE PANEL

BEFORE STARTING INSTALLATION.

SECTION 1

Preparing the Exhaust Fan

1. Unpack fan from the carton and conﬁrm that all pieces are present. In addition to the exhaust fan

you should have:

1 - Grill 1 - Damper Assembly (attached)

4 - Mounting Rails 1 - Instruction/Safety Sheet

2. Choose the location for your fan. To ensure the best air and sound performance, it

is recommended that the length of ducting and the number of elbows be kept to a

minimum, the radius of each elbow be as large as possible for the installation, and

that insulated hard ducting be used. This fan will require at least 8" of clearance in the

ceiling or wall, and will mount through drywall up to 3/4" thick. The fan mounts between

16” or 24” on center joists using the 4 provided mounting rails.

3. Using a straight-blade screw driver remove the electrical knockout from the housing

(Figure 1).

4. No additional vibration deadening materials are needed for this fan.

SECTION 2

New Construction

1. Install the rails into the mounting channel on the housing. Center the

mounting channel in the slots on the housing, then from inside the

housing tighten the mounting channel screws so the channel is securely

in place. Position the housing next to the joist. Line up housing so that it

will be ﬂush with the ﬁnished ceiling. Secure the ends of the rails with

screws or nails (not included) to the joists and slide the housing into the

ﬁnal position (Figure 2).

SECTION 3

Existing Construction

1. Set housing in position between the joist and trace an outline onto the

ceiling material Set housing aside and cut opening, being careful (Figure 3).

not to cut or damage any electrical or other hidden utilities. Install the rails

into the mounting channel on the housing. Center the mounting channel in

the slots on the housing, then from inside the housing tighten the mounting

channel screws so the channel is securely in place. Position the housing

in the previously cut hole so that it is ﬂush with the ﬁnished ceiling.

Secure the ends of the rails to the joists (Figure 2).

SECTION 4

Ducting

NOTE: 4" OR LARGER RIGID DUCT IS RECOMMENDED FOR BEST

PERFORMANCE.

CAUTION: ALL DUCTING MUST COMPLY WITH

LOCAL AND NATIONAL BUILDING CODES.

NOTE: The ducting from this fan to the outside of the building has a

strong effect on the air ﬂow, noise and energy use of the fan. Use the

shortest, straightest duct routing possible for best performance, and

avoid installing the fan with smaller ducts than recommended. Insulation

around the ducts can reduce energy loss and inhibit mold growth. Fans

installed with existing ducts may not achieve their rated air ﬂow.

1. Connect the ducting to the fan’s duct collar Secure in (Figure 4).

place using tape or screw clamp. Always duct the fan to the outside

through a wall or roof cap. It is recommended that low restriction

termination ﬁttings be used.

2. Ensure duct joints and exterior penetrations are sealed with

caulk or other similar material to create an air-tight path to

minimize building heat loss or gain and to reduce the potential

for condensation. Place/wrap insulation around duct and/or fan in

order to minimize possible condensation buildup within the duct, as

well as building heat loss or gain (Figure 5).

SECTION 5

Wiring

CAUTION: MAKE SURE POWER

IS SWITCHED OFF AT SERVICE PANEL BEFORE

STARTING INSTALLATION.

CAUTION: ALL ELECTRICAL CONNECTIONS

MUST BE MADE IN ACCORDANCE WITH LOCAL CODES,

ORDINANCES, OR NATIONAL ELECTRICAL CODE. IF YOU ARE UNFAMILIAR

WITH METHODS OF INSTALLING ELECTRICAL WIRING, SECURE THE

SERVICES OF A QUALIFIED ELECTRICIAN.

1. Remove the screw holding the venturi in place. Lift the venturi up

and at an angle to slide it out of the housing Remove the (Figure 6).

wire compartment cover screw and place the cover in a secure place

(Figure 7).

Ducting

Conduits

Duct Collar

Collet du

Conduit

Figure 4

Figure 3

Joist

Solive

Figure 2

Housing

Cabinet

Joist

Solive Mounting Rails

Traverses de Montage

Figure 5

Insulation* (place around

and over Fan Housing)

Isolant* (placer autour et

au-dessus du logement

du ventilateur)

Power Cable*

Câble

d’alimentation*

Seal gaps

around Housing

Sceller les

espaces autour

du logement

Round Duct* / Conduit rond*

Seal duct joints with tape

Sceller les joints avec du ruban

Round Elbows*

Coudes ronds*

*Purchase separately

*Acheter séparément

Fan Housing

Logement du ventilateur

Roof Cap* (with

built-in damper)

Capuchon de toit*

(avec amortisseur

intégré)

Keep duct runs short

Garder les canalisations

courtes

Wall Cap*

Capuchon de mur*

or/ou

Figure 1

Figure 6

Venturi

Screw

Vis

Produkt Specifikationer

Mærke:	Air King
Kategori:	Emhætte
Model:	AK100H

Har du brug for hjælp?

Hvis du har brug for hjælp til Air King AK100H stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Emhætte Air King Manualer

Air King FRAK100D Manual

7 Februar 2025

Air King FRAK50S Manual

7 Februar 2025

Air King FRAK100 Manual

7 Februar 2025

Air King FRAK80 Manual

7 Februar 2025

Air King FRAK90 Manual

7 Februar 2025

Air King Granada Manual

16 Oktober 2024

Air King D4SH Manual

25 September 2024

Air King FRAK80H Manual

6 September 2024

Air King LIN46md-900 Manual

5 September 2024

Air King FRAS70 Manual

5 September 2024

Emhætte Manualer

Nyeste Emhætte Manualer

Candy CBT6130/2N-07/1 Manual

15 August 2025

Candy CBT6020/2X-07/1 Manual

15 August 2025

Candy CBT60RBG-07 Manual

15 August 2025

Candy CSD6MXGG/4U Manual

15 August 2025

Candy CFT610/5S/1/UK Manual

14 August 2025

Candy CSD9MX Manual

14 August 2025

Candy CSD6MX Manual

14 August 2025

Candy CPY5MWP-07 Manual

14 August 2025

Candy CPY5MXP-07 Manual

14 August 2025

Candy CDG6CBGP-07 Manual

14 August 2025
