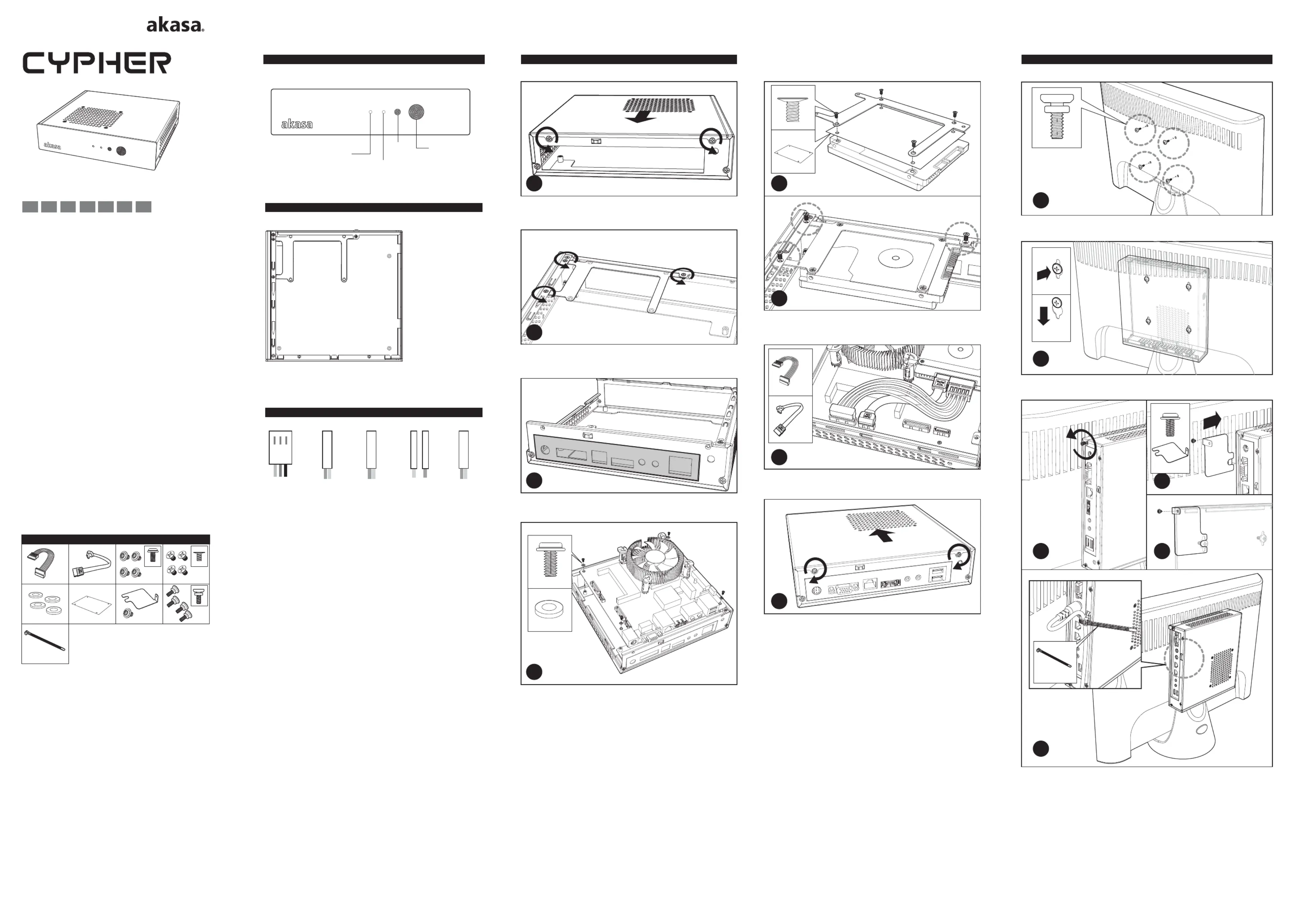

User manual

Product Code: AK-ITX-04BK

GB FR

PT JP CH

D ES

Contents

Installation

Installation Instructions

1 5

Front panel layout

Internal layout

Internal cable connectors

Connect the case internal cable connectors to the corresponding motherboard headers.

NOTE : If the connectors are not apparent on the board consult your motherboard manual.

Connecting the panel to the wrong headers may result in motherboard damage.

Branchez les connecteurs de câble internes du boîtier aux embases de carte mère correspon-

dantes.

REMARQUE : Si les connecteurs ne sont pas apparents sur la carte, consultez le manuel de

votre carte mère. Si vous connectez le panneau aux mauvaises embases cela risque

d’endommager la carte mère.

Schließen Sie die Gehäuseinternen Kabel-Anschlüsse an die entsprechenden Motherboard-

Anschlüße.

HINWEIS: Wenn die Anschlüsse auf dem Motherboard nicht ersichtlich sind, schauen Sie bitte

in ihren Motherboard-Handbuch nach. Ein Anschluss des Panels an die falschen Anschlüße

kann dazu führen, dass das Motherboard beschädigt wird.

Conecte los conectores de los cables del interior de la carcasa en los correspondientes cabezales

de la placa base.

NOTA: Si los conectores no aparecen en la placa, consulte el manual de la placa base La

conexión del panel en los cabezales equivocados podría dañar la placa base.

Conecte os cabos internos do gabinete, nas entradas correspondentes da placa-mãe.

NOTA : No caso das entradas não estarem marcadas na placa-mãe, consulte o manual da

mesma. Conectar os cabos numa entrada errada, pode danificar a placa-mãe.

対応するマザーボードヘッダーにケースインナーケーブルコネクタを接続します。

注:ボード上のコネクタが不明の場合は、お使いのマザーボードマニュアルを確認してく

ださい。パネルを間違ったヘッダーに接続すると、マザーボードが損傷することがありま

す。

根据圖示說明,將机箱線材插在相對應的端子上。

注意: 如果在主板上沒看到相對應的端子,請參考主板之使用說明.如果線材接錯,有可能造成主

板損坏。

① ② ③ ④ Power cable SATA cable Motherboard screws 2.5” HDD/SSD screws

⑤ ⑥ HDD ⑦ Washer protective film VESA locking plate and screw

⑧ VESA mounting ⑨ screws Cable ties

① ② ③ Câble d'alimentation Câble SATA vis de carte mère

④ ⑤ ⑥ Film protecteur de disque durVis pour disque dur/SSD 2,5” Rondelle

⑦ ⑧ Vis de fixation VESAPlaque de verrouillage VESA avec vis

⑨ serre cables

① ② ③ Netzkabel SATA Kabel Mainboard Schrauben

④ ⑤ ⑥ HDD-Schutzfilm2,5” HDD/SSD Schrauben scheiben

⑦ ⑧ VESA-Montageschrauben ⑨ VESA-Verschlussplatte und Schrauben Kabelbinder

① ② ③Cabo de energia Cabo SATA Parafusos para placa-mãe

④ ⑤ ⑥ Parafusos para HDD/SSD 2.5” Arruela Película protetora do HD

⑦ ⑧ ⑨ suporte VESA parafusos para instalação no suporte VESA Abraçadeiras

① ② ③ Cable de corriente Cable SATA tornillos para placa base

④ ⑤ ⑥ Tornillos de 2.5” HDD/SSD Arandela Película protectora para HDD

⑦ ⑧ Tornillos de montaje VESA ⑨ Placa de bloqueo VESA y tornillo amarres de cables

① ② ③ 用ネジ ④ 電源ケーブ SATAケーブマザーボード 2.5” HDD/SSD 用ネジ

⑤ ⑥ HDD 保護フィルム ⑦ ワッシャー VESA ロックプレートとネジ

⑧ VESA 取付用ネジ ⑨ 結束バンド

① ② ③ ④ ⑤ ⑥ 電源線 SATA 線主板螺絲 2.5” HDD/SSD 螺絲墊片硬盤保護膠片

⑦ ⑧ ⑨ VESA 安裝板和螺絲 VESA安裝螺絲束線帶

POWER LED+

POWER LED-

Power LED

connectors

H.D.D LED

HDD

activity LED

POWER SW

2-pin Power

Switch

connector

RESET SW

Reset switch

3-pin

connectors

Power

Switch

Reset

Power

LED

Hard Drive

LED

❶

4cm fan

❷

mounting rack

for 2.5" HDD

❸

front panel PCB

❹

M/B mounting

standoffs

2012.08.V1

①

②

④

⑧

⑦

⑨

⑥

CAUTION

Electrostatic discharge (ESD) can damage system components. If an ESD-controlled workstation is not

available, wear an antistatic wrist strap or touch an earthed surface before handling any PC components.

WARNING

Please be careful when unpacking and setting up this product as metal edges can cause injury if not

handled with care.

ATTENTION

Une décharge électrostatique (ESD) risque d’endommager les composants du système. Si vous ne

disposez pas d’une station de travail avec protection contre l’ESD, portez un bracelet antistatique ou

touchez une surface reliée à la terre avant de manipuler les composants de l’ordinateur.

AVERTISSEMENT

Faites attention lors du déballage et de l’installation de ce produit car il comporte des coins métalliques

coupants qui risquent de vous blesser s’ils ne sont pas manipulés avec soin.

Vorsicht:

Elektrostatische Entladungen (ESD – Electrostatic discharge) kann

Systemkomponenten beschädigen. Sollte ein ESD geschützter Arbeitsplatz nicht vorhanden sein, tragen

Sie ein antistatisches Armband or berühren Sie eine geerdete Oberfläche bevor Sie mit den Arbeiten am

Computer beginnen.

Warnung

Seien Sie vorsichtig beim Auspacken und beim Aufbau dieses Produktes. Scharfe Metallkanten könnten

Verletzungen hervorrufen wenn ohne die nötige Vorsicht vorgegangen wird.

CUIDADO

Descargas electrostáticas (ESD) pueden dañar los componentes de su sistema.

Si no puede disponer de una estación de trabajo libre de electrostática, use una muñequera antiestática

o toque una superficie que haga tierra antes de manipular los componentes del ordenador.

PELIGRO

Por favor sea cuidadoso cuando desempaquete y ensamble este producto. Los filos de metal pueden

causarle cortes o heridas si no son manipulados adecuadamente.

CUIDADO

Descargas Eletroestáticas (ESD) podem danificar componentes do PC. Caso não tenha uma bancada

específica disponível, utilize uma pulseira anti-estática ou toque uma superfície aterrada antes de

manusear qualquer componente.

ATENÇÃO

Por favor tenha cuidado ao desembrulhar e montar este produto, as extremidades de metal podem

machucar, caso o mesmo não seja manuseado com cuidado.

注意

静電放電（ESD）はシステムコンポーネントに損傷を与えることがあります。ESD対策の施

された作業場がない場合は、帯電防止用リストストラップを着用するか、PCコンポーネント

を取り扱う前に、接地された表面に触れるようにしてください。

警告

金属の端部がケガを引き起こすことがあるので、本製品を開梱し、セットアップする際には、

取扱いにご注意ください。

注意

靜電放電(ESD)可能會損壞系統元件。請使用低ESD工作站。若無法取得此類工作站，請先穿戴

防靜電脘帶或碰觸地表面，再拿取任何電腦組件。

警告

開箱及安裝中請小心取用，避免被金属邊緣割傷。

① ② ③ ④

⑤

⑧

⑨

⑥ ⑦

❷

❶

❹

❹❹

❹

❸

③

⑤

Produkt Specifikationer

Mærke:	Akasa
Kategori:	Computerbehuizing
Model:	Cypher
Type:	PC
Bredde:	195 mm
Dybde:	187 mm
Højde:	45 mm
Vægt:	935 g
Produktfarve:	Sort
Indbyggede højttaler(e):	Ingen
Materiale:	Aluminium, SPCC
Indbygget kortlæser:	Ingen
Indgangsspænding:	100 - 240 V
Strømforsyning inkluderet:	Ja
Strømforsyning:	120 W
Understøttet motherboard, formfaktorer:	Mini-ITX
Antal 2.5" bays:	1
Tykkelse af materiale:	1 mm
Understøttede HDD-størrelser:	2.5 "
Valgfri blæsere:	1 x 40 mm
