Le dessin et la construction des
meilleures enceintes pour
haut-parleur demandent du temps,
des outils et de la technique. Si vous
n'avez pas une longue pratique,
consultez un professionnel ayant
conçu et construit des enceintes
Pourquoi un boîtier? : Les
subwoofers idéalement fonctionnent
comme un piston, déplaçant l'air avec
un mouvement de va-et-vient. Si le
woofer n'est pas enfermé, le son se
déplace simplement de l'avant à
l'arrière du haut-parleur et vous ne
pourrez pas écouter beaucoup de
Matériel du boîtier : Le boîtier doit
être fabriqué avec un panneau de
contreplaqué (de préférence grade
marin) ou en bois reconstitué (de
haute densité) de 1 pouce. Le
contreplaqué retient mieux les vis ; le
panneau en bois reconstitué a
tendence à être plus "mort"
acoustiquement. Vous pouvez utiliser
matériel de 3/4" si nécessaire,
quoique le son sera plus coloré. Un
matériel diluant n'est pas
recommandé. Tous les joints doivent
être bouchés avec de la colle ou du
matage pour prévenir des fuites.
Conception du boîtier : Pour obtenir
de bons résultats, essayer de
construire un boîtier rectangulaire et
pas circulaire, et montez le(s)
conducteur(s) décentré(s). Les
orices des extrémités doivent être
espacés au moins d'un diamètre de
chaque obstruction pour respirer
haut-parleurs en série n'est pas
haut-parleurs dans une cavité
commune, connectés en paralléle au
même canal d'amplicateur. Si les
haut-parleurs ne sont pas connectés
au même canal d'amplicateur, ils
doivent être dans des cavités
Le montage à l'air libre (en saillie)
utilise le core comme une "caisse".
À l'air libre, le haut-parleur ne
conduira pas autant de puissance
qu'étant installé dans un boîtier
Avantages : Le montage à l'air libre
est plus facile, rapide et moins cher. ll
peut aussi occuper moins d'espace
Inconvénients : Dans la majeure
partie des véhicules, le core se
répand jusque dans le compartiment
des passagers. Pour cette raison, le
montage à l'air libre perdra la sortie
des basses par comparaison avec un
Conseils : Renforcer la plage arrière
d'usine et le siège arrière, et boucher
les ouvertures restantes dans le
compartiment des passagers. Bien
sûr, ceci peut être plus de travail que
faire une enceinte correcte!
Une enceinte hermétique est
justement cela : une boîte
hermétique autour du woofer pour
isoler les ondes sonores avant et
arrière les unes des autres. Elle met
en marche le 2ème ordre (12 dB par
octave) à basses fréquences.
Fonctionnement : L' air enfermé
dans le boîtier ajoute la rigidité à
celle propre du haut-parleur.
Celle-ci atteint la fréquence de
résonance et Q des valeurs à l'air
libre. Si le boîtier est plus petit, l'air
enfermé opère plus raidement alors
Qtc et Fc augmentent davantage. Le
mouvement du cône a tendance à
" " (continue à bouger après osciller
l'arrêt du signal de l' amplicateur)
parce que le boîtier est "très
élastique". Comme vous pouvez voir
sur le graphe et sur la table, la sortie
de basse fréquence diminue, puisque
l'amplicateur pousse le haut-parleur
contre un ressort d'air rigide.
Avantages : Les dessins des boîtiers
hermétiques sont très aisés et
permettent d'obtenir de bons
Simplement décider si vous désirez
un son ferme (basse Q) ou un son
sourd (haute Q), puis dimensionner
en conséquence (se reporter à la
table, page 12). Les boîtiers
hermétiques contrôlent mieux le
Inconvénients : Les boîtiers
hermétiques occupent plus de place
dans le core que le montage en
saillie. À environ 20 à 80 Hertz, un
boîtier à orices peut avoir une sortie
Ajouter un orice au boîtier
augmentera la complexité du
(amortissement inférieur de coupure
Fonctionnement : L'orice
fonctionne un peu comme un tuyau
d'orgue. À une fréquence de
syntonisation de (Fréquence du Fb
boîtier), l'orice modère le woofer de
manière que celui-ci fonctionne à
peine. Presque toutes les sorties à
Fb viennent en resonant de l'orice.
L'orice a peu d'eet au-dessus de
Avantages : Près de Fb, les orices
concéderont plus de sorties avec
moins de mouvement du cône qu'un
boîtier hermétique. La distorsion, en
général, peut être inférieure.
Inconvénients : Au-dessous de Fb,
l'orice fonctionne comme un grand
tuyau de fuite. L'enceinte ne peut pas
fournir une rigidité au woofer, par
conséquent un woofer déchargé
bouge beaucoup, comme s'il était
monté à l'air libre. La sortie est
inférieure à celle de la boîte en saillie
ou hermétique. De la même manière
les systèmes à orices donneront
pire résultat qu'une boîte hermétique.
Alignements : Les boîtes à orices
ont aussi des alignements, beaucoup
plus que l'étendu de ce guide. Se
reporter à Références pour plus
Conseils : Fb peut se maintenir
au-dessous de la note grave plus
basse que vous voulez reproduire.
Pratiquement, Fb paraît être
syntonisée entre 20 et 35 Hz. Le
graphe cidessus montre quelques
dessins à orice, comme point de
départ pour vos experiments si vous
Alignements : Le système Q
dètermine la qualité du son.
―Pour Q > 1, sons graves sourds
dûs à un amortissement et une
―Pour Qtc = 1 (un alignement
Chebyshev
Chebyshev
Chebyshev
ChebyshevChebyshev), le mouvement du
cône indique une oscillation modérée
; les graves sont un peu sourdes.
―Pour Qtc = 0.707 (l'alignement
Butterworth
Butterworth
Butterworth
ButterworthButterworth), il n'y a pas
d'oscillation, déterminant une qualité
de basses neutre. Bien des gens
considérent celui-ci comme le boîtier
hermétique optimum, un bon
compromis entre la dimension et la
sortie de graves, avec une bonne
―Pour Qrc = 0.577 (l'alignement
Bessel
Bessel
Bessel
BesselBessel), le contrôle du cône est
encore mieux. Les graves ont une
sonorité contrôlée très ferme, mais il
y a des personnes qui pensent que
le son est "faible". Le boîtier plus
large donne une sortie de graves
―Pour Qtc < 0.577, les dimensions
requises pour le boîtier deviennent
encore plus grandes et le montage à
l'air libre peut être plus pratique.
Conseils :
Conseils :
Conseils :
Conseils :Conseils : pour ener la boîte
d'environ 20% de sa grosseur, utiliser
un remplissage (garniture
garniture
garniture
garnituregarniture). Garnir
la boîte d'une livre de polyester par
pied cubique ou remplir la boîte avec
du matelas de bre de verre (la bre
de verre mal assujettie peut pénétrer
dans la bobine mobile). Les volumes
du boîtier entre ceux présentés
résultent du graphe et de la table
BOÎTIERS DÉGAGÉS(À ORIFICES) :
A sealed enclosure is just what it
sounds like : a closed box around the
woofer to isolate the front and rear
sound waves from each other.
It rolls o 2nd order (12 dB per
octave) at low frequencies.
How they work : The trapped air
in the box adds stiness to the
speakers' own stiness. This raises
the resonance frequency and Q from
free air values. The smaller the box,
the stier the trapped air acts, and
the more Qtc and Fc increase. Cone
motion tends to " " (keep moving ring
after the amplier signal stops) more
because the box is "springier." As you

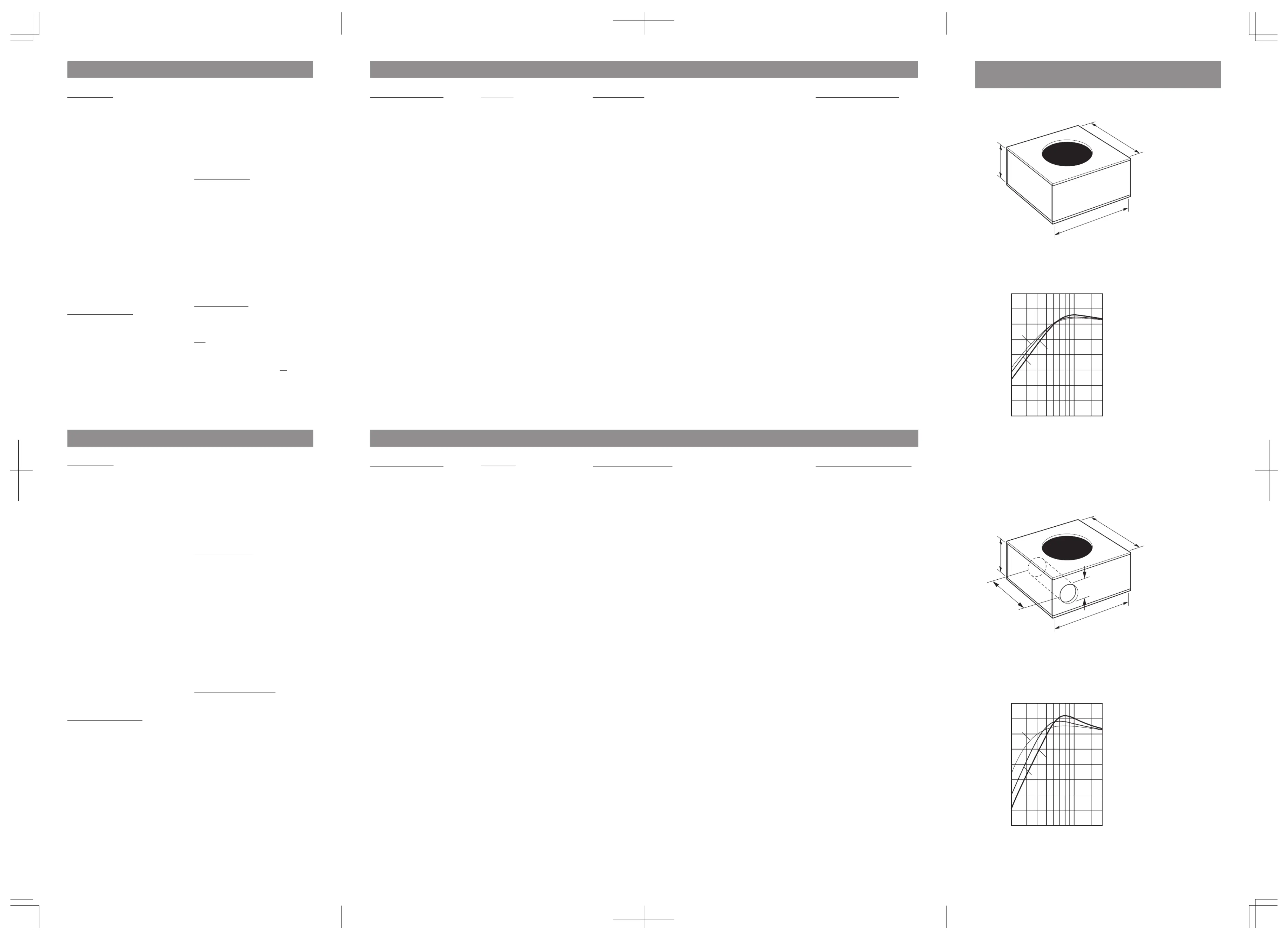

can see from the graph and table on
page ve, low frequency output
decreases, because the amplier has
to push the speaker against a stier
Advantages : Closed box designs
are easiest to get good results with.
Simply decide whether you want a
tight sound (low Q) or a boomy sound
(high Q), then size the box
Sealed boxes control cone motion
Disadvantages : Compared to free
air, a sealed box takes up more room
in the trunk. Around 20 to 80 hertz, a
ported box can have a higher
Designing and building the best
speaker enclosures takes time, tools,
and know-how. If you don't have a lot
of experience, consult a professional
who has designed and built
Why a box ? : Subwoofers ideally
work like a piston, moving air back
and forth. If the woofer isn't enclosed,
the sound just moves from the front
to the back of the speaker, and you
Box Material : The box should be
constructed of 1-inch thick plywood
(preferably marine grade) or particle
board (high density is best). Plywood
takes screws better; particle board
tends to be more "dead" acoustically.
You may use 3/4" material, although
the sound will be more colored.
recommended. All joints must be
sealed with glue or caulk to prevent
Tips : For best results, try to make
the box rectangular instead of
square, and mount the driver(s)
o-center. Port ends should be
spaced at least one diameter from
any obstructions to breathe properly.
Wiring : Wiring speakers in series is
not recommended. If possible, mount
speakers in a common cavity, wired
in parallel to the same amplier
channel. If the speakers are not
connected to the same amplier
channel, they should be in separate
Free air mounting uses the trunk as a
"box." Please note that rear hatch
covers do not isolate very well and
are not usually strong enough to
support the weight of a subwoofer.
Advantages : Free air is easier,
quicker, and cheaper. It can also ll
Disadvantages : In most cars, the
trunk leaks to the passenger
compartment. Therefore, free air
mounting will lose bass output
compared to a boxed woofer. Since
the woofer is not loaded by box air
pressure, it handles less power.
Tips : Reinforce the factory rear deck
and seat back, and caulk any
remaining openings to the passenger
compartment. Of course, this can be
more work than making a proper
Alignments
Alignments
Alignments
AlignmentsAlignments : System Q determines
―For Q>1, bass sounds boomy due
to poor damping and ringing.
―For Qtc = 1 (a Chebyshev
alignment), cone motion shows
moderate ringing ; bass is slightly
―For Qtc = 0.707 (the Butterworth
alignment), there is no ringing, giving
a neutral bass quality. Many consider
this the optimum sealed box, a good
compromise between size and bass
output, with good sound quality.
―For Qtc = 0.577(the Bessel
alignment), cone control is even
better. Bass has a very tight,
controlled sound, but some people
may think it sounds "thin." The larger
box gives more low bass output per
―For Qtc < 0.577, the sound will be
very damped and controlled.
Some people may think it sounds
Tips :
Tips :
Tips :
Tips :Tips : To make the box act about
20% bigger than it is, use lling
( ). Stu the box with one stung
pound of polyester per cubic foot, or
ll the box with berglass mats (loose
berglass can get into the voice coil).
Box volumes between those listed
yield results in between what the
Adding a port to the box increases
system complexity to 4th order (24dB
per octave low and rollo).
How it works : The port acts a bit
like an organ pipe. At the tuning
frequency (Frequency of the box), Fb
the port damps the woofer so it
moves very little. Almost all the
output at Fb comes from the port
resonating. Above Fb,the port has
Advantages : Near Fb, ports allow
more output with less cone motion
han a sealed box. Distortion can be
Disadvantages : Below Fb, the port
acts like a big leak. The enclosure
cannot provide stiness to the
woofer, so the unloaded woofer
moves a lot, like it was mounted free
air. Output below Fb is less than free
air or a sealed box. Also, ported
systems are much easier to get bad
results from than a sealed box.
Alignments : Ported boxes also
have alignments, many more than
the scope of this Guide. Very
motivated individuals should look at
the References for more information.
Tips : Fb should be kept below the
lowest bass note you want to
reproduce. Practically, this means
tuning Fb between 20 to 35 Hz. The
graph above shows some ported
designs, as a starting point to
experiment from if you wish.
FREQUENCY RESPONSE CURVE in SEALED ENCLOSURE/
Caractéristique de fréquences dans un boîltier hermétique

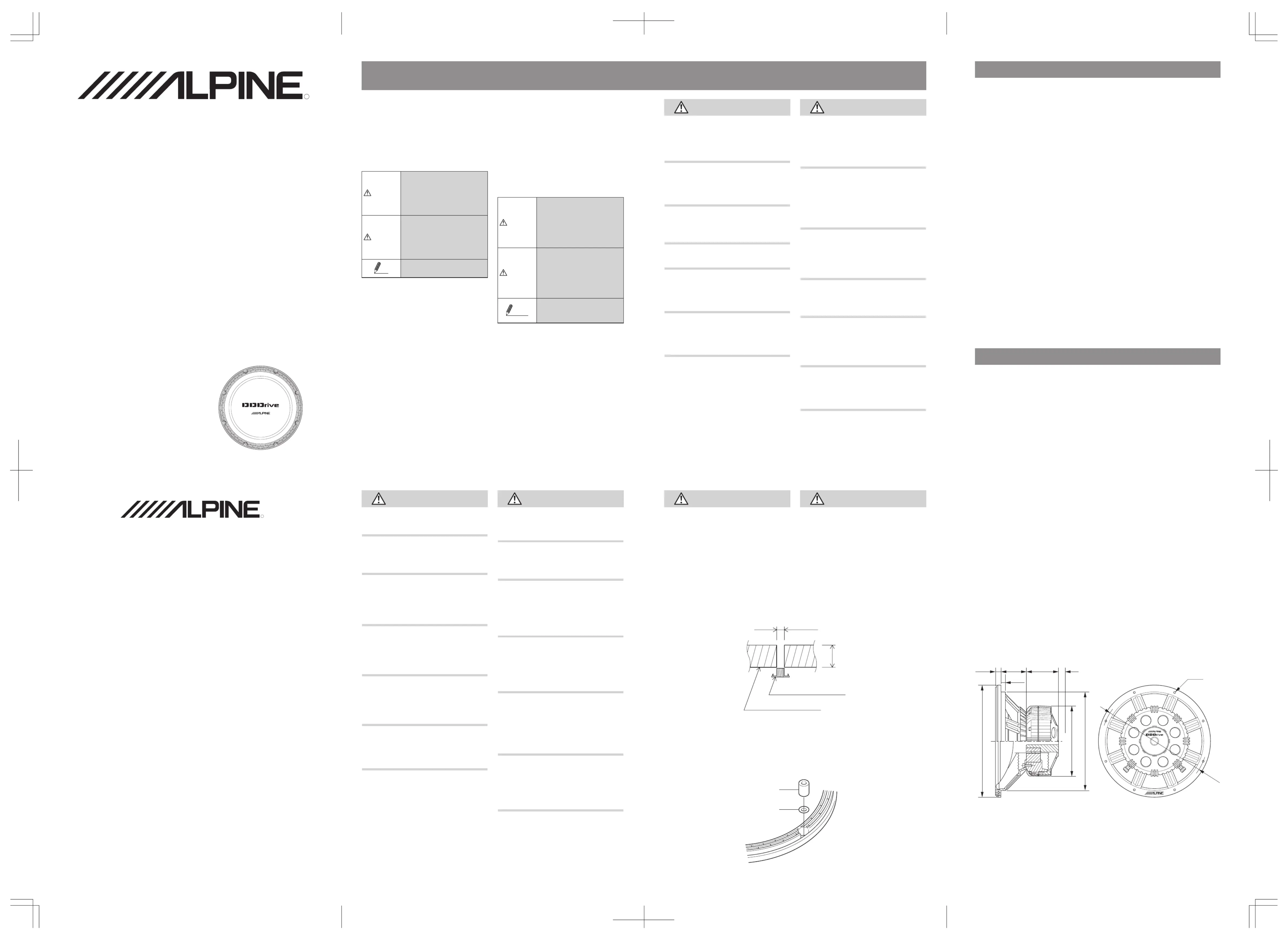

At Alpine, Sonic Excellence is a goal we consider
most important. Your purchase of this subwoofer
tells us that you feel the same. We take us that
you feel the same. We take great pride in the
long tradition of excellence in sound quality that
the Alpine name represents. Now as a part of
that tradition, we welcome you to the great
number of discerning audiophiles who own
Alpine products. This manual has been prepared
to help you maximize your enjoyment of the
outstanding performance and features of your
new Alpine DDW-F30A subwoofer. This low
To realize the exceptional performance for which
this product is capable, it is necessary that all
signal sources, power ampliers, and
interconnects are of the highest sonic quality. We
recommend Alpine head units, crossovers,
ampliers, satellite speakers,
accessories. Due to the complexity of properly
enclosing and installing subwoofers, we
strongly recommend you have the DDW-F30A
installed by your authorized Alpine dealer.
Please study this manual carefully to become
acquainted with all the special features and
capabilities of your new Alpine subwoofer. Should
you have any questions, please contact your
authorized Alpine dealer.
Resonance: Most objects vibrate naturally at
certain frequencies. If you hang a weight on a
spring, then pull it and let go, the weight will bob
up and down at a certain frequency determined
by the amount of mass and by the stiness of the
(Compliance, or softness, is simply the
opposite of stiness). Speakers behave in a
similar way; spider and surround provide
stiness; moving parts plus air loading provide
Fs denotes the resonance Frequency of the
speaker; Fc F denotes the resonance requency
of a losed box system (sealed box).c
Q: Q originally was an abbreviation of "Quality
factor". Generally, Q denotes how well controlled
the movement of the speaker cone is near
Qts Q, t is the otal, of the speaker by itself. When
the speaker is placed in a sealed box, the
stiness of the trapped air raises total Q. Qtc
stands for otal, of the losed box system.Q, t c
There are really two completely dierent types of
Thermal power handling rates how much
power the speaker can take without the
coil melting. This is mostly determined
coil size; the DDW-F30A uses a 2-1/2" 2 coil for ✕
Mechanical power handling rates how much
power the speaker can take without breaking or
tearing; this depends on strongly
handling is very dicult to evaluate without
actual testing. Alpine tests speakers at full power
for 96 hours to conrm the mechanical
toughness of each woofer.
Sound pressure level (SPL) is determined
how much air the woofer moves. This is set by
the woofer's surface area and by its Sd
excursion (motion back and forth).
Maximum output at low frequencies is set
only by the woofer's excursion
(movement)capacity, since most ampliers
have enough power to drive most woofers to full
excursion at low frequencies. Equalization can
change the sound balance, but will not aect
maximum output. Playing 3 dB louder means 1.4
Chez Alpine, la délité du son est le but
primordial. Votre acquisition de ce subwoofer
nous fait conclure que vous partagez cet avis.
Nous nous vantons de la longue tradition
d'excellence en qualité sonique qui représente le
nom d'Alpine. Comme part de cette tradition nous
vous souhaitons la bienvenue parmi le nombre
augmentant d'amateurs de musique
possèdent et opèrent les produits Alpine. Ce
manuel a été conçu pour vous aider à
maximaliser le plaisir que vous aurez de
l'éminente performance et des caractéristiques
valeureuses de votre nouvel Alpine, le subwoofer
DDW-F30A. Ce subwoofer de basses
fréquences incorpore un grand nombre de
techniques et de caractéristiques avancées.
Pour atteindre la performance exceptionnelle
dont est capable ce produit, il est nécessaire que
toutes les sources de signaux, les amplicateurs
qui lui sont combinés soient de
sonique. Nous recommandons
possible l'usage d'unités principales,
amplicateurs, haut-parleurs satellites, câbles et
accessoires de l'Alpine dans cette combinaison.
Dû à la complexité du blindage et de
l'installation correcte les subwoofers, nous
recommandons que le DDW-F30A soit
installé par votre revendeur agréé d'Alpine.
Veuillez étudier soigneusement ce manuel pour
avec toutes les caractéristiques
capacités de votre nouveau
subwoofer Alpine. Pour toute réponse à vos
questions, veuillez consulter votre détaillant
ll y a vraiment deux types complètement
diérents de charge nominale. Charge de
puissance calorique évalue combien de
puissance peut recevoir le haut-parleur sans
faire fondre la bobine mobile. Ceci est surtout
déterminé par la dimension de la bobine mobile ;
utilise une bobine de 2-1/2"✕2,
laquelle fournit une charge nominale haute, avec
une plaque avant extra-solide pour une marge
spéciale. La charge de puissance mécanique
évalue combien de puissance peut recevoir le
haut-parleur sans rupture ; cela dépend
fortement de la fréquence et de l'encadrement.
La charge nominale mécanique est très dicile
d'évaluer sans un essai réel. Alpine établit des
tests de puissance de 96 heures pour conrmer
la résistance mécanique à long terme de chaque
Résonance : La majeur des objets vibrent
naturellement à certaines fréquences. Si vous
accrochez un poids à un ressort, puis le tirez et
lâchez prise, le poids pendillera à une certaine
fréquence déterminée par le total de la masse et
la rigidité du ressort. ( ou élasticité, Compliance,
est simplement le contraire de rigidité). Les
haut-parleurs fonctionnent de
le croisillon et l'encadrement fournissent la
rigidité; les piéces en mouvement
d'air fournissent la masse.
Le niveau de pression acoustique (SPL) est
déterminé par la quantité d'air déplacée par le
woofer. Celle-ci est ajustée par l'air de surface
Sd excursion du woofer et par son (mouvement
oscillant (de va-et-vient)). La sortie maximale à
basses fréquences est stabilisée seulement
par la capacité d' excursion (mouvement) du
woofer, étant donné que la plupart des
amplicateurs sont dotés de puissance pour
commander le plus grand nombre de woofers à
extrême à basses fréquences.
changer la balance acoustique,
n'aectera pas la sortie maximale.
plus de 3 dB signie 1,4 fois autant
Fs indique la fréquence de résonance du
haut-parleur ; indique la fréquence de Fc
résonance d'un système à boîtier acoustique
fermé (boîtier hermétique).
Q : A l'origine, Q était l'abréviation de "facteur de
qualité". Généralement, Q indique comment le
mouvement du cône du haut-parleur bien
contrôlé approche la résonance. est Q, total,Qts
du haut-parleur en soi. Quand le haut-parleur est
placé dans un boîtier hermétique, la rigidité de
l'air enfermé augmente le Q total. signie Q, Qtc
total, du système à boîtier acoustique fermé.
■FREQUENCY RESPONSE CURVE/
Caractéristique de fréquence à pression sonore de sortie
■SEALED BOX/BOITE HERMETIQUE
■FREQUENCY RESPONSE CURVE/
Caractéristique de fréquence à pression sonore de sortie
■PORTED BOX/BOITE A ORIFICES
●Volumes of the board thickness, sound absorption material, and speaker
unit are not included in the above volume.
●Les volumes de l'épaisseur de la plaque, du matériel d'absorption du son
et de l'unité haut-parleur ne sont pas inclus dans le volume en haut.
●Volumes of the board thickness, sound absorption material, and speaker
unit are not included in the above volume.
●Les volumes de l'épaisseur de la plaque, du matériel d'absorption du son
et de l'unité haut-parleur ne sont pas inclus dans le volume en haut.
