Side 1/2

44 1

Ontdek het volledige ArtSound aanbod

op www.artsound.be

Ook verkrijgbaar in deze serie ...

Cette gamme comprend également ...

This range also includes ...

Découvrez la gamme ArtSound

complète sur www.artsound.be

Discover the complete ArtSound

range at www.artsound.be

Art_Sound

sa House of Music nv

Ronse, Belgium

www.artsound.be

Tel. +32 9 380 81 80 - Fax. +32 9 386 12 35

info@artsound.be

Geachte klant, bedankt en proﬁ ciat met de aankoop van uw luidspreker(s).

Gelieve deze instructies aandachtig te lezen en ze te bewaren.

Cher client, merci d'avoir acheté ces enceintes.

Veuillez lire attentivement ces instructions et les conserver.

Dear Customer, Congratulations on the purchase of your loudspeaker(s).

Please read these instructions carefully and keep them for future reference.

Installation (ﬁ g 2 pag.2)

1 Retirez l’enceinte de sa boîte. La boîte contient un

gabarit. Regardez quelle ligne du gabarit il vous faut et

découpez-en la partie intérieure. Ne jetez pas celle-ci

: vous en aurez besoin plus tard ! Tracez au crayon

le contour de l’emplacement où vous allez installer

l’enceinte.

2 Percez un ou plusieurs trous sur l’intérieur du contour

tracé au crayon. Si l’enceinte est carrée ou rectangu-

laire, il est plus pratique de percer quatre trous. Si elle

est ronde, un trou sera sufﬁ sant.

3 Faites une découpe à la scie sauteuse sur le contour

pour former un beau trou rond, carré ou rectangulaire.

4 Prenez l’enceinte encastrable. Vous pouvez aisément

retirer la grille en tirant dessus. Elle n’est maintenue

que par un aimant.

5 Ramenez-les maintenant vers l’extrémité éloignés de

la façe avant et faites-les tourner vers l’intérieur.

6 Raccordez le câble d’enceinte. Respectez la polarité

indiquée. N’oubliez pas de le faire. Sinon, vous devrez

le retirer plus tard !

7 Placez l’enceinte dans le trou. Serrez les vis.

8 Les pinces sur l’arrière vont ainsi automatiquement

tourner vers l’extérieur, de sorte que l’enceinte va se

coincer.

9 Vous pouvez aussi peindre la grille, utilisez une brosse

à poils ﬁ ns ou un aérosol.

Pour retirer l’enceinte ou peindre la grille, vous devez

d’abord retirer la grille. Pour ce faire, il sufﬁ t de tirer

dessus ; elle n’est maintenue que par un aimant.

Problèmes

Pour tout problème, contactez votre revendeur agréé, qui

vous posera quelques questions précises. Pour préparer

votre appel, vous pouvez déjà vériﬁ er les points sui-

vants :

• Vous n'entendez plus rien, autrement dit, l'enceinte ne

fonctionne plus ou ne diffuse plus que les graves ou

les aigus.

• L'autre enceinte fonctionne-t-elle encore ? Ou sont-

elles toutes les deux défectueuses ? Dans ce cas,

mieux vaut vériﬁ er votre ampliﬁ cateur.

• L'enceinte/les enceintes émet(tent) des craquements.

• Si vous enfoncez légèrement le moteur de l'enceinte

(woofer), celui-ci frotte-t-il ?

De la sorte, votre revendeur saura dans quelle direction

s'orienter pour poser son diagnostic. Merci de votre colla-

boration.

Garantie

2 ans à partir de la date d'achat, dans le cadre d'une

utilisation normale. Les conditions de la facture s'ap-

pliquent.

RE2060

SQ2040

RO2040

RE2040

SQ2060

RO2060

RE2080

Technische ﬁ che

• systeem: 2-weg

• woofer: 6” neodymium

• tweeter: 1” neodymium titanium

dome

• max. vermogen: 120 W

• gevoeligheid: 87 dB

• impedantie: 4-8 Ω

• frequentiebereik: 58 Hz - 20 kHz

• afmetingen uitsnit (h x b):

270 x 180 mm

• afmetingen (h x b x d):

295 x 205 x 85 mm

• gewicht per stuk: 1,8 kg

• behuizing: ABS

• kleur: wit

• extra: overschilderbaar

Fiche technique

• système : 2 voies

• woofer : 6” néodyme

• tweeter : 1” dôme titane néodyme

• puissance max. : 120 W

• sensibilité : 87 dB

• impédance : 4-8 Ω

• plage de fréquences :

58 Hz - 20 kHz

• dim. de découpe mm (h x l) :

270 x 180 mm

• dimensions (h x l x p) :

295 x 205 x 85 mm

• poids par pièce : 1,8 kg

• boîtier : ABS

• coleur : blanc

• compléments : peut être peint

Technical speciﬁ cations

• system : 2-way

• woofer : 6” neodymium

• tweeter : 1” neodymium titanium

dome

• max. power : 120W

• sensitivity : 87dB

• impedance : 4-8Ω

• frequency range : 58Hz - 20kHz

• dimensions cut-out (h x w) :

270 x 180mm

• dimensions (h x w x d) :

295 x 205 x 85mm

• weight / piece : 1.8kg

• housing : ABS

• colour : white

• extra : paintable

180

270

205 85

295 270

2 32 3

2x1x 1x

NL EN

Montage (ﬁ g 2 pag.2)

1 Haal de inbouwluidspreker uit zijn doos. In de doos

vind je een sjabloon. Kijk goed welke lijn van de

sjabloon je nodig hebt, en knip het binnenste er dan

uit. Gooi het binnenste niet weg, je hebt het later nog

nodig! Teken met een potlood af langs de rand, op de

plaats waar je de luidspreker wil monteren.

2 Boor een of meerdere gaatjes langs de binnenrand van

de potloodlijn. Bij een vierkante of rechthoekige luid-

spreker is het handiger vier gaatjes te boren, bij een

ronde is één gaatje voldoende.

3 Zaag met de decoupeerzaag langs de rand, zodat er

een mooi rond, vierkant of rechthoekig gat overblijft.

4 Neem nu de inbouwluidspreker vast. Je kan de grille

eenvoudig verwijderen door eraan te trekken. Enkel de

magneet houdt hem vast.

5 Trek nu de klemmetjes terug weg van de frontplaat en

draai ze allemaal naar binnen.

6 Sluit de luidsprekerkabel aan. Respecteer hierbij de

aangewezen polariteit. Vergeet dit niet, anders moet je

hem er straks weer uithalen!

7 Stop de inbouwluidspreker in het gat. Draai de schroe-

ven vast.

8 Hierdoor zullen de klemmetjes aan de achterkant

automatisch terug naar buiten draaien, zodat de luid-

spreker zichzelf vastklemt.

9 Als je wil, kan je de grille ook verven met een ﬁjne

borstel of met een spuitbus.

Als je de luidspreker eruit wil halen, of als je de grille

wil verven, moet je eerst de grille verwijderen. Dit doe

je door er eenvoudig aan te trekken. Enkel de mag-

neet houdt hem vast.

Problemen

Bij problemen neemt u contact op met uw erkende dealer

die u een aantal gerichte vragen zal stellen. Als voorbe-

reiding kunt u alvast deze dingen nagaan:

• U hoort niks meer, m.a.w. de luidspreker speelt niet

meer, of geeft enkel nog de lage of hoge tonen weer.

• Speelt de andere luidspreker nog? Of zijn ze beide

stuk? In dit geval kijkt u best uw versterker na.

• De luidspreker(s) kraakt (kraken).

• Als u de luidspreker driver (woofer) zachtjes indrukt,

schuurt deze of niet?

Op die manier kan u uw dealer gericht verder helpen bij

het stellen van de diagnose. Dank voor uw medewerking.

Troubleshooting

Should you experience problems, please contact your

certiﬁ ed dealer. He or she will ask you several speciﬁ c

questions. In order to be able to answer these questions,

please check the following in advance:

• You can’t hear any sound; in other words, the loud-

speaker is either no longer producing sound, or is only

playing the high or low tones.

• Is the other loudspeaker still producing sound? Or are

both of them defective? If so, it is best to check your

ampliﬁ er.

• The loudspeaker(s) is (are) cracking.

• If you lightly press the loudspeaker driver (woofer), is

there any friction?

If you know the answers to these questions in advance,

your dealer will be better able to help you in diagnosing

the problem. Thank you in advance for your cooperation.

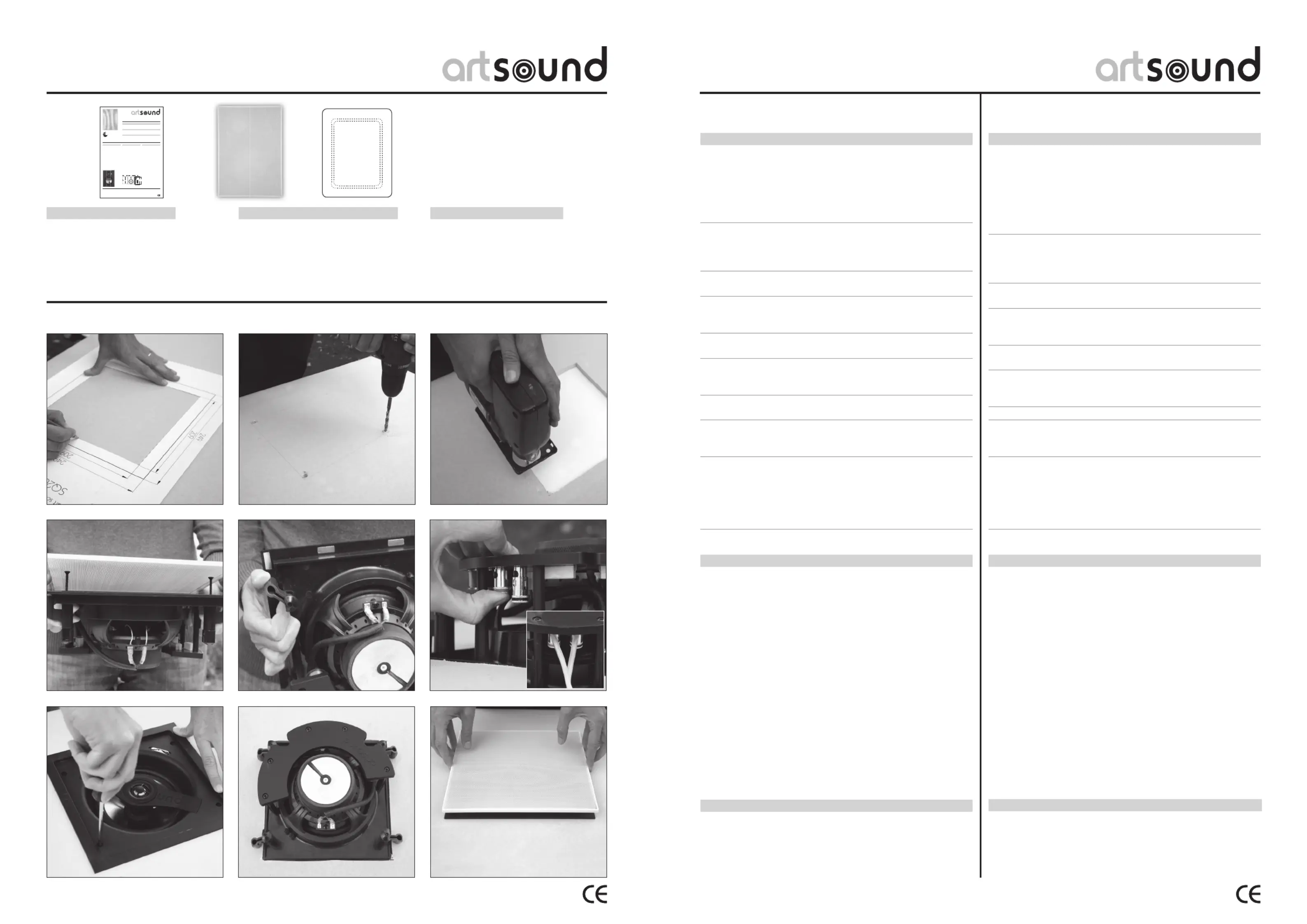

Installation (ﬁ g 2 pag.2)

1 Remove the inwall speaker from the box. In the box,

you will ﬁnd a stencil. Check carefully to make sure

which line on the stencil you need, and cut the inside

of this out. Do not discard this inside piece; you will

need it again later! Hold the stencil to the spot where

you want to mount the loudspeaker, and using the

pencil, draw an outline along the edge of the stencil.

2 Drill one or more holes along the inside edge of the

pencilled-in line. For square or rectangular speak-

ers, it is easier to drill four holes, whereas for a round

speaker one hole is sufﬁcient.

3 Using the jig saw, saw along the edge so that you are

left with a nice, round, square or rectangular hole.

4 Now hold the inwall speaker tight. You can remove the

grille by simply pulling on it. Only the magnet holds it

in place.

5 Pull the clamps back in away from the frontplate and

turn them all inward.

6 Connect the loudspeaker cable. Observe the proper

polarity. If you forget to do this, you will have to

remove it again later!

7 Place the inwall speaker in the hole. Tighten the screws.

8 This will cause the clamps at the back to automatically

turn back outwards so that the loudspeaker will lock in

place.

9 If you like, you can also paint the grill with a ﬁne

brush or spray paint.

If you would like to remove the loudspeaker or paint

the grill, you must remove the grill ﬁrst. You can do

this by simply pulling on it. Only the magnet holds it in

place.

Inhoud verpakking

Contenu de l’emballage

Packaging contents

• Handleiding

• 2 luidsprekers

• Installatie / schilder sjabloon

• Notice d'utilisation

• 2 enceintes

• Gabarit d'installation /

de peinture

• Manual

• 2 loudspeakers

• Installation / Painting template

Fig 1

Fig 2

(Pictures may differ from the models in the box.)

Garantie

2 jaar na aankoop datum bij normaal gebruik.

Factuurvoorwaarden zijn van toepassing.

Warranty

2 years after date of purchase for normal use.

Invoice terms and conditions apply.

RE2060

sa House of Music nv

Ronse, Belgium

www.artsound.be

Tel. +32 9 380 81 80 - Fax. +32 9 386 12 35

info@artsound.be

Geachte klant, bedankt en proﬁ ciat met de aankoop van uw luidspreker(s).

Gelieve deze instructies aandachtig te lezen en ze te bewaren.

Cher client, merci d'avoir acheté ces enceintes.

Veuillez lire attentivement ces instructions et les conserver.

Dear Customer, Congratulations on the purchase of your loudspeaker(s).

Please read these instructions carefully and keep them for future reference.

RE2060

Technische ﬁ che

• systeem: 2-weg

• woofer: 6” neodymium

• tweeter: 1” neodymium titanium

dome

• max. vermogen: 120 W

• gevoeligheid: 87 dB

• impedantie: 4-8 Ω

• frequentiebereik: 58 Hz - 20 kHz

• afmetingen uitsnit (h x b):

270 x 180 mm

• afmetingen (h x b x d):

295 x 205 x 85 mm

• gewicht per stuk: 1,8 kg

• behuizing: ABS

• kleur: wit

• extra:overschilderbaar

Fiche technique

• système : 2 voies

• woofer : 6” néodyme

• tweeter : 1” dôme titane néodyme

• puissance max. : 120 W

• sensibilité : 87 dB

• impédance : 4-8 Ω

• plage de fréquences :

58 Hz - 20 kHz

• dim. de découpe mm (h x l) :

270 x 180 mm

• dimensions (h x l x p) :

295 x 205 x 85 mm

• poids par pièce: 1,8 kg

• boîtier: ABS

• coleur : blanc

• compléments : peut être peint

Technical speciﬁ cations

• system : 2-way

• woofer : 6” neodymium

• tweeter : 1” neodymium titanium

dome

• max. power : 87W

• sensitivity : 87dB

• impedance : 4-8Ω

• frequency range : 58Hz - 20kHz

• dimensions cut-out (h x w) :

270 x 180mm

• dimensions (h x w x d) :

295 x 205 x 85mm

• weight / piece :1.8kg

• housing: ABS

• colour : white

• extra : paintable

180

270

205 85

295 270

RE2060







 









Produkt Specifikationer

Mærke:	Artsound
Kategori:	Højttaler
Model:	RE2060
Bredde:	205 mm
Dybde:	295 mm
Højde:	85 mm
Vægt:	1800 g
Produktfarve:	Hvid
Udgangseffekt (RMS):	- W
Equalizer:	Ingen
Husmateriale:	Syntetisk ABS
Anbefalet brug:	Universel
Frekvensområde:	58 - 20000 Hz
Impedens:	8 ohm (Ω)
Forbindelsesteknologi:	Ledningsført
Højttaler, type:	2-vejs
Lyd-output kanaler:	1.0 kanaler
Højttaler, placering:	I væggen/i loftet
LED-indikatorer:	Ingen
Antal drivere:	2
Driver diameter:	152.4 mm
Diskanthøjttaler:	Ja
Antal drivere til diskant:	1
Sensitivitet:	87 dB
Baggrundslys:	Ingen
Magnet-type:	Neodym
Diskant diameter:	1 "
Bashøjttaler:	Ja
Antal bashøjttalerdrev:	1
Woofer diameter:	152.4 mm
Forstærker:	Indbygget
Højttaler kabinet:	Ikke inkluderet
Subwoofer driver diameter (britisk):	6 "
Woofer diameter (britisk mål):	6 "
Højttalerplacering:	Front
Egnet til udendørs brug:	Ingen
Aftagelig beskyttelsesdæksel:	Ingen
