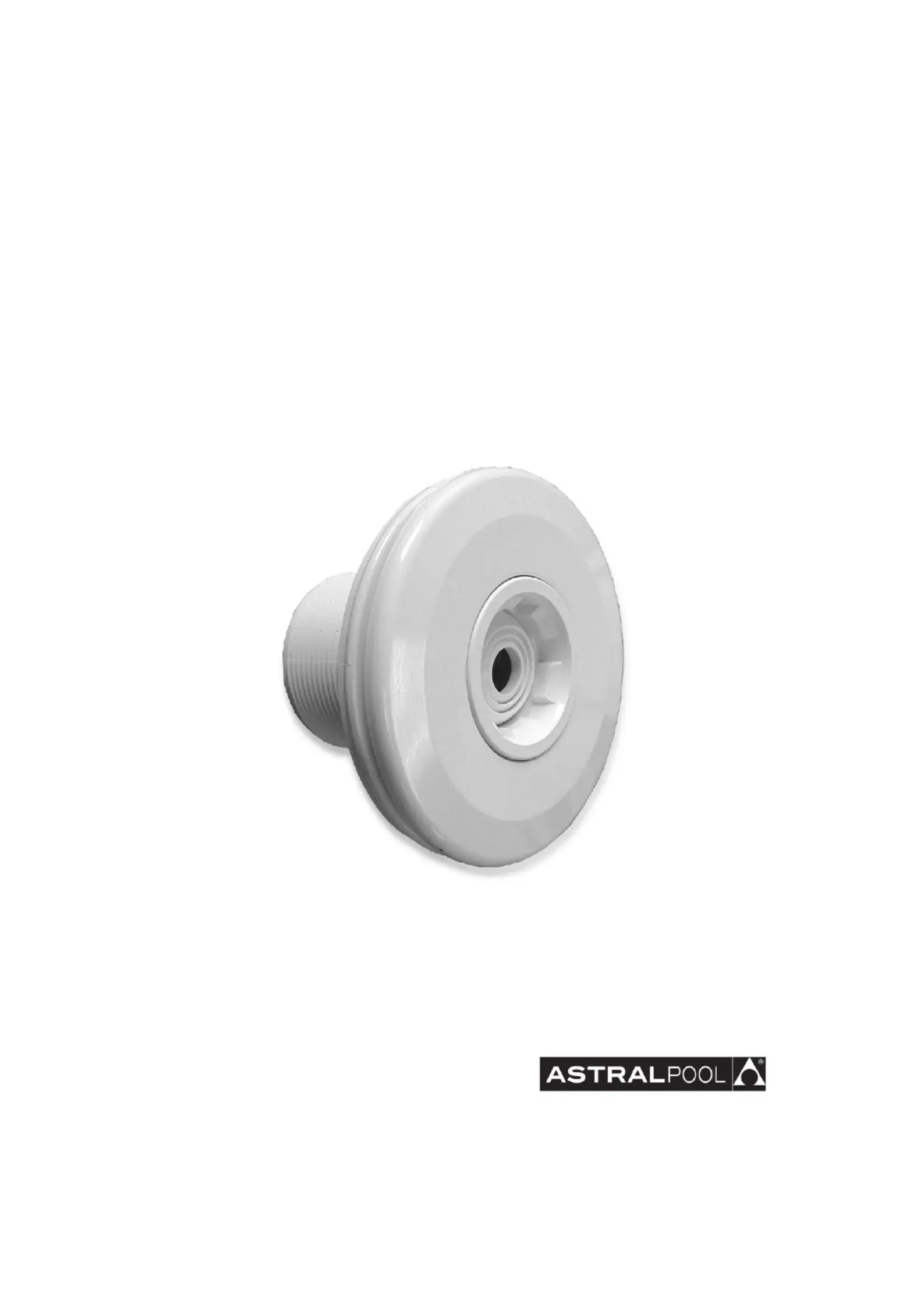

NOZZLESS FOR PREFABRICATED POOL

BOUCHES POUR PISCINES PRÉFABRIQUÉES

BOQUILLAS PARA PISCINAS PREFABRICADAS

BOCCHETE PER PREFABBRICATA

EINLAUFDÜSEN FUR FERTGBECKEN

BOCAS PARA PISCINA PRE-FABRICADA

INSTALLATION AND MAINTENANCE MANUAL

MANUEL D'INSTALLATION ET D'ENTRETIEN

MANUAL DE INSTALACIÓN Y MANTENIMIENTO

MANUALE DI INSTALAZIONE E MANUTENZIONE

EINBAU-UND BETRIEBSANLEITUNG

MANUAL DE INSTRUÇÕES E MANUNTENÇÃO

ENGLISH

One of the most important factors at the design stage of a swimming pool is the prevision for an efficient and uniform recirculation of

the pool water.

The specific function of the return inlets is to create a current within the pool using the return water from the filtration system.

The type of pool and flow required will determine the number of inlets needed. The positioning of the inlets is also important so that a

uniform circulation of water is created avoiding the possibility of dead spots.

In pools with skimmers (placed opposite the direction of the prevailing winds, figs. 1 & 2), the return inlets should be positioned

either on the opposite wall or on the side walls.

In those pools where an overflow channel has been installed, rt is advisable to install the return inlets either in the bottom of the pool

or in the lower part of the side walls. Fig 3

IMPORTANT: All new model return inlets are now supplied with the ball marked with a series of "knock-outs" at 14 mm, 20 mm and

25 mm thus enabling the required flow to be selected at the time of installation A special tool is available which when used with a

mallet will help remove the unwanted part(s) of the ball. (See figure 4)

N.B : Remove the ball from the return inlet and carry out the "knock out" process on a flat surface.

FRANÇAIS

Un des facteurs les plus importants à prendre en compte au moment de la conception d'une piscine, est de prévoir un recyclage

homogène et efficace.

La fonction spécifique des bouches de refoulement est la création d'un courant d'eau a l'intérieur du bassin dont la finalité est de

refouler une eau filtrée.

Le type de piscine et le débit détermine par la pompe sont les paramètres qui déterminent la quantité de bouches de refoulement à

mettres en place. Leur disposition dort conduire à une circulation uniforme dans tout le bassin, en évitant de créer des angles morts.

Si la piscine est équipée de skimmers ils devront être installes face aux vents dominants (figures 1 et 2) les bouches de refoulement

seront placés sur le mur opposé ou sur les murs latéraux.

Dans les piscines à débordement, il est conseillé de placer les bouches de refoulement au de la piscine ou en fond de paroi latérale.

(Figure 3)

IMPORTANT : Tous les modèles de bouche possèdent désormais un nouveau système pour la rotule de refoulement. Celui-ci consiste

a ce que la rotule soit livrée marquée d'une série de diamètres (14-20-25) de façon à ce que l'on puisse sélectionner le diamètre

souhaité, au moment de l'installation, obtenant ainsi différents débits. Pour cette raison, la bouche est donc livrée avec une pièce,

qui permettra d'obtenir le diamètre souhaité de la rotule, à I'aide d'un marteau (voit figure 4)

ATTENTION : Retirer la rotule de la bouche de refoulement, réaliser l'operation sur une superficie plate.

ESPAÑOL

Uno de los factores más importantes a tener en cuenta en el momento de diseñar una piscina es la de prever una recirculación de

agua uniforme y eficaz.

La función específica de las boquillas de impulsión, es la de crear una corriente de agua en el interior, aprovechando el retorno de las

aguas filtradas.

El tipo de piscina y el caudal determinado por la bomba son los parámetros para la elección de la cantidad de boquillas de impulsión.

Su distribución debe procurar una circulación uniforme por toda la piscina, evitando crear rincones estancos.

En las piscinas provistas de skimmers colocados siempre en contra de la dirección de los vientos predominantes (fig.1 y 2), las

boquillas deben de instalarse en la pared contraria o en los laterales.

En las piscinas provistas de rebosadero continuo, es aconsejable colocar las boquillas abajo en la pared lateral. Fig.3

IMPORTANTE : todos los modelos de boquillas, incorporan un sistema para la bola de impulsión. Este consiste en que la bola se

suministra premarcada con una serie de diámetros (14-20-25) de modo que se pude seleccionar uno de ellos en el momento de la

instalación, obteniendo así diversos caudales. Por este motivo, la boquilla se suministra con una pieza adjunta, la cual ayudándose

de una maza, se podrá conseguir el diámetro de bola deseado (fig.4)

ATENCIÓN: extraer la bola de la boquilla de impulsión y realizar la operación sobre una superficie plana

IMPORTANT: The instruction manual you are holding includes essential information on the safety measures to be implemented

for installation and start-up. Therefore, the installer as well as the user must read the instructions before beginning installation

and start-up.

IMPORTANT: le manuel d'instructions que vous avez entre les mains contient des informations de première importance sur les

mesures de sécurité à adopter au moment de l'installation et de la mise en service. Il est par conséquent indispensable que

l'installateur et l'utilisateur lisent attentivement les instructions avant de commencer le montage et la mise en marche.

IMPORTANTE : El manual de instrucciones que usted tiene en sus manos, contiene información fundamental acaerca de las

medidas de seguridad a adoptar a la hora de la instalación y la puesta en servicio. Por ello, es imprescindibles que tanto el

instalador como el usuario lean las instrucciones antes de pasar al montaje y la puesta en marcha.

Produkt Specifikationer

Mærke:	AstralPool
Kategori:	Ikke kategoriseret
Model:	00330
Bredde:	119 mm
Dybde:	119 mm
Højde:	79 mm
Antal pr. pakke:	1 stk
Brugervejledning:	Ja
Produktfarve:	Hvid
Produkttype:	Indløbsdyse
Certificering:	EN 16582-1, EN 16713-2
Diameter:	119 mm
Vejledningssprog:	DEU, ENG, ESP, FRE, ITA
Skruer inkluderet:	Ja
Installationsvejledning:	Ja
