Side 1/2

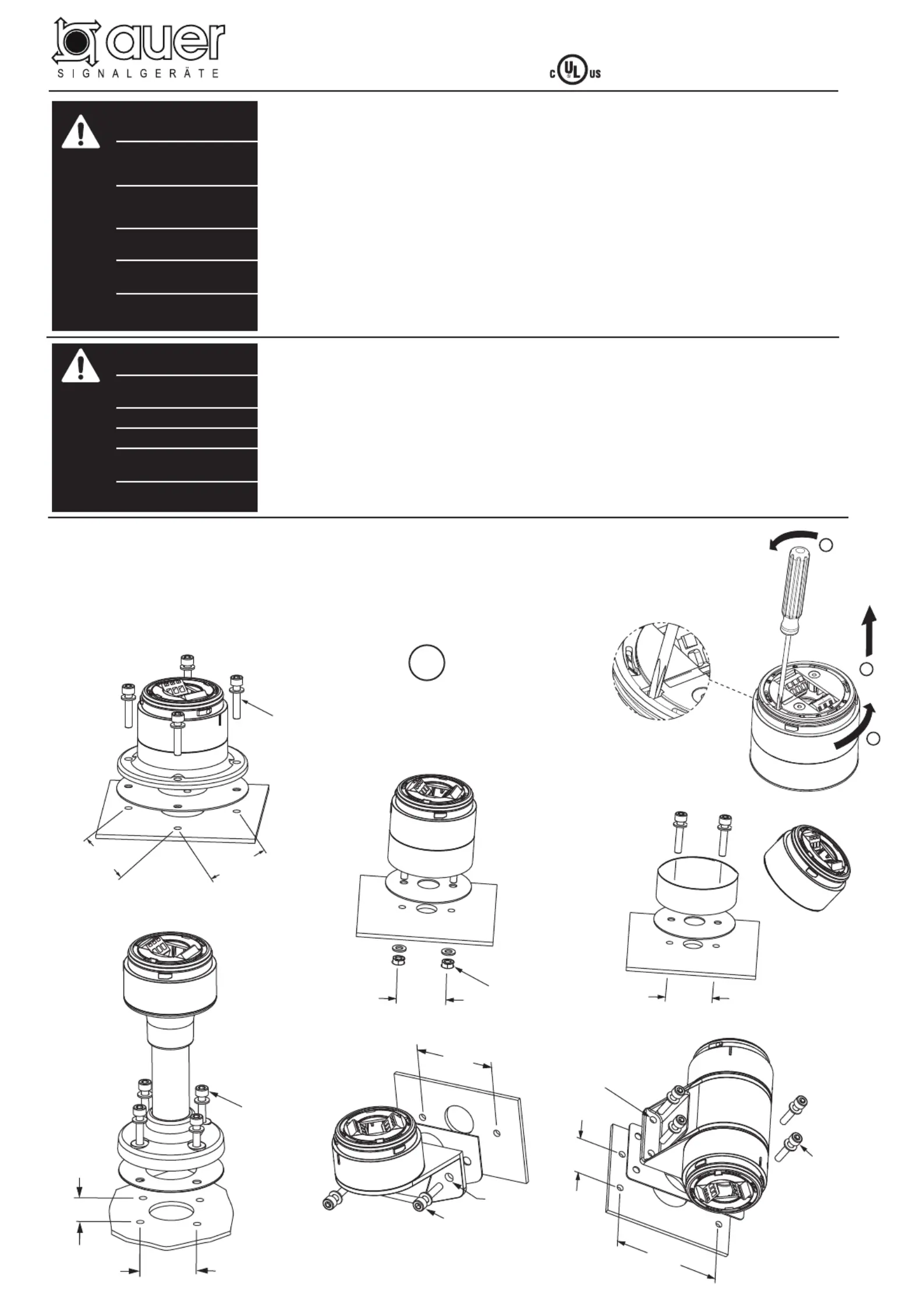

Base Mounting Procedure

Montage du Socle de Fixation

Basis-Modul Montage

Montaggio della Base

Procedimentos de Montagem da Base

Fijación de la base de Montaje

SCREWS NOT SUPPLIED (except XMS)

VIS NON FOURNIES (sauf XMS)

SCHRAUBEN SIND NICHT ENTHALTEN (ausgenommen XMS)

VITI NON TORNITE (salvo XMS)

PARAFUSOS NÃO INCLUIDOS (exceto XMS)

TORNILLOS NO SUMINISTRADOS (excepto XMS)

-30°C to +60°C (-22°F to +140°F)

Do not use strobe lights around anyone suffering from cerebral disorders (epilepsy). Strobe

lights may cause seizures to occur.

Ne pas utiliser de stroboscopique à proximité de personnes souffrant de problèmes cérébraux

(épilepsie), afin d’éviter tout risque de crise.

Verwenden Sie keine Blitzleuchten-Module im Nahbereich von Personen die an Epilepsie leiden.

Non usare luci stroboscopiche nelle vicinanze di persone sofferenti di epilessia.

Não usar luzes strobe perto de pessoas sofrendo de problemas cerebrais (epilepsia). Estas luzes

podem provocar um ataque.

WARNING

AVERTISSEMENT

WARNUNG

AVVERTENZA

ATENÇÃO

ADVERTENCIA No utilizar luz estroboscópica alrededor de personas con problemas cerebrales (epilepsia).

La luz estroboscópica puede causar ataques epilépticos.

Check power supply voltage and frequency. Use only modules and lamps with the same voltage and

frequency ratings. Disconnect from power source to prevent electrical shock before installing or

servicing.

Déconnecter l’alimentation avant toute opération d’installation ou de maintenance, afin d’éviter les

décharges électriques. Controler la tension et la fréquence d’alimentation. Utiliser seulement des

éléments et des lampes de meme tension et de meme fréquence.

Strom abschalten um einen elektrischen Schock zu vermeiden während der Installation oder

Wartungsarbeit. Prüfen Sie die Spannung und Frequenz. Benützen Sie ausschließlich Module

und Glühlampen die die selbe Spannung und Frequenzen angeben.

Scollegare dall’alimentazione prima dell’installazione e della messa in servizio. Controllare la tensione

di alimentazione e la frequenza. Usare solo moduli e lampadas con la stessa tensione e frequenza.

Desligar a alimentação antes de realizar qualquer intervenção. Verificar a tensão e frequência da

alimentação. Só utilizar módulos e lâmpadas com as mesmas tensões e frequências.

Durante el proceso de instalación o mantenimiento desconectar la tensión de alimentación para

evitar descargas eléctricas. Comprobar tensión y frecuencia de alimentación. Utilizar módulos y

lámparas con la misma tensión y frecuencia.

WARNING

AVERTISSEMENT

WARNUNG

AVVERTENZA

ATENÇÃO

ADVERTENCIA

UL Type 4/4X/13 IP66

42.0

2 N•m

(18 lb-in.)

XMS

38.0

(#10)

2 N•m

(18 lb-in.)

XMR

60.0

Ø6.5

(1/4)

2 N•m

(18 lb-in.)

XMV

(#10)

Ø5.5

(7/32)

82.0

31.0

2 N•m

(18 lb-in.)

XZV

85.0

(#10)

2 N•m

(18 lb-in.)

XMF

85.0

42.0

2 N •m

(18 lb-in.)

XMW

UL type 1

(in.)

Remove Upper Base

Push to release latch

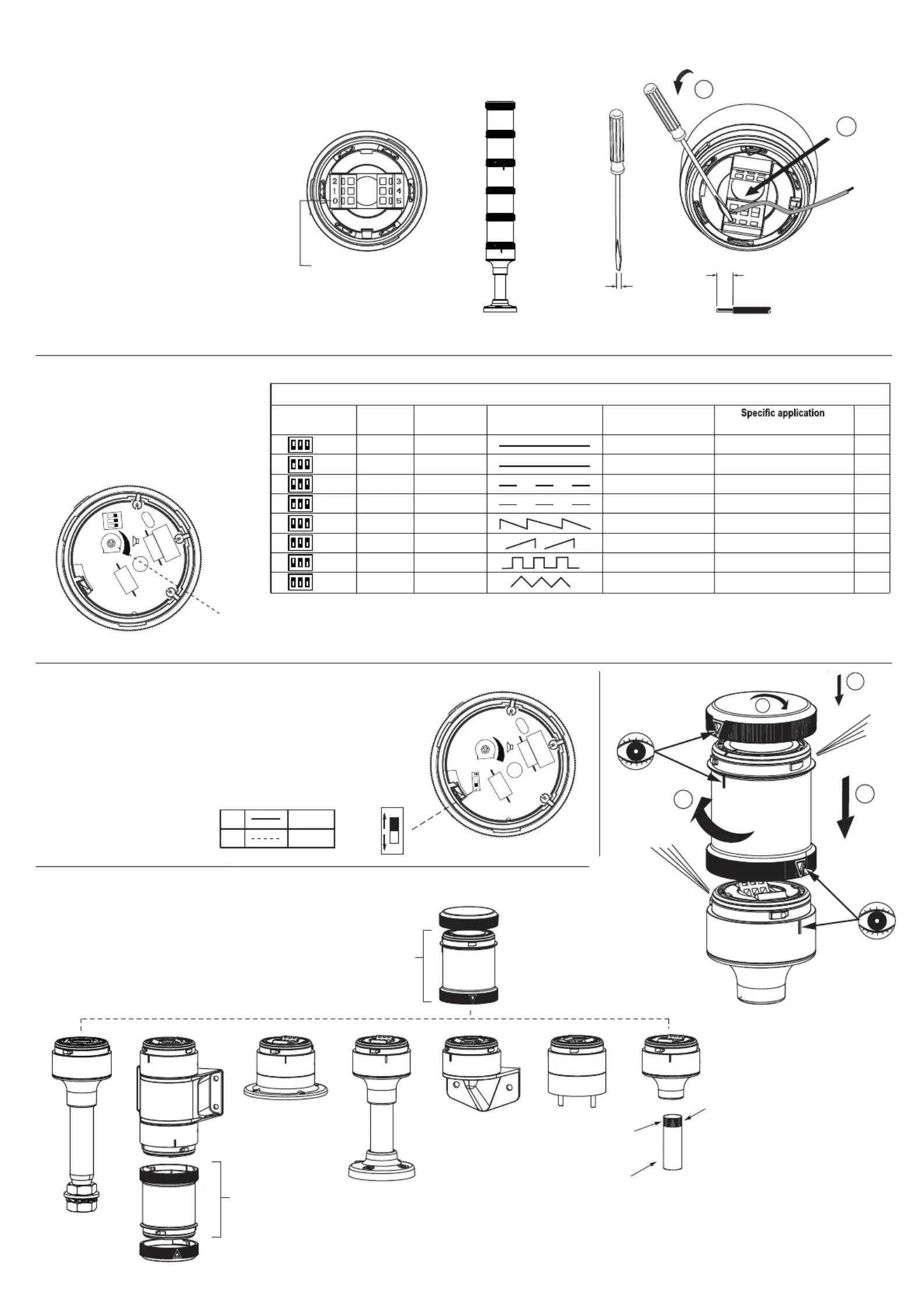

Module and Cap Mounting Procedure

Montage de L’élément et du Couvercle

Modul und Kappe Montage

Procedura di Montaggio del Modulo e del Calotta

Procedimento de Montagem do Módulo e da Cobertura

Procedimiento de Montaje de Módulo y Cubierta

Electrical Connection

Raccordement Electrique

Elektrischer Anschluß

Collegamento Elettrico

Ligações Eléctricas

Conexiones Eléctricas

24 - 14AWG (0.2-2.5mm²)

6 mm

(0.24 in)

Piezo buzzer modules for single tone operation XDE

Modules Piezo buzzer avec un seul son XDE

Piezo-Summermodule für Eintonbetrieb XDE

Moduli cicalino piezoelettrici per emissione sonora singolo tono XDE

Módulo zumbador 1 tono seleccionable XDE

Módulo buzzer piezo para operação simples XDE

FOR USE ON A FLAT RIGID SURFACE OF INDICATED TYPE ENCLOSURE

À UTILISER SUR UNE SURFACE PLANE DE L'ENCEINTE DU TYPE INDIQUÉ

ZUR VERWENDUNG AUF EINER FLACHEN OBERFLÄCHE DES ANGEGEBENEN GEHÄUSETYPS

DA UTILIZZARE SU UNA SUPERFICIE PIANA DEL TIPO DI CUSTODIA INDICATO

PARA USO SOBRE LA SUPERFICIE PLANA DE UN ENVOLVENTE DEL TIPO INDICADO

PARA USO EM SUPERFÍCIE PLANA NO TIPO DE PROTEÇÃO INDICADA

COMMON

COMMUN

GEMEINSAMER POL

COMUNE

COMUM

COMÚN

CLIC

MAX.

NOT SUPPLIED

NON FOURNI

NICHT MITGELIEFERT

NON FORNITO

NÃO INCLUÍDO

NO PROPORCIONADO

1/2” NPT

LIFT

Use appropriate sealing

methods

Utiliser les techni ques

Wenden Sie geeignete

Utilizzare un sistem a di

Utilize métodos apropriados

Utilizar métodos adecuados

d'étanchéification appropriées

Dichtungsmethoden an

sigillatura appropriato

de selagem

de sellado

UL Type 4/4X/ 13

PUSH TO

INSERT

WIRE

2.5 x 0.4 mm

1 2 3

OFF

STEADY

PULSING

OFF

Multi tone siren module XDM

Modules multi-sons XDM

Mehrtonsirenen-Modul XDM

Moduli sirena multi tono XDM

Módulo sirena multitono XDM

Módulo sirene multi-tom XDM

Tone table XDM

Stage Tone type Frequency Hz Pictogram Repeat rate dB

Tone 01 continuous 2700 Hz

100

Tone 08 sweeping 500 - 1500 Hz 10 Hz

Tone 02 continuous 1350 Hz

100

Tone 03 intermittent 2700 Hz 250 ms on, 250 ms off

100

Tone 04 intermittent 1350 Hz 250 ms on, 250 ms off

100

Tone 05 sweeping 1200 - 500 Hz 1 Hz

evacuation Germany DIN 33404-3 98

Tone 06 sweeping 500 - 1200 Hz rising in 3 s, 0,5 s off Netherlands NEN 2575:2000

Tone 07 alternating 800 - 1000 Hz 2 Hz

1 2 3

Montageanleitung Leuchtmodule-XDE-XDM 1.2

-12dB
