STRADA LED BEGHELLI

ILLUMINAZIONE STRADALE

AD ELEVATISSIMO RISPARMIO ENERGETICO

STREET LIGHTING

WITH VERY HIGH ENERGY SAVING

ISTRUZIONI PER L’USO E L’INSTALLAZIONE

USE AND INSTALLATION INSTRUCTIONS

- Apparecchio conforme alle norme EN 60598-1, EN 60598-2-3, EN 62471,

IEC 62778, EN 55015, EN 61547, EN 61003-2

- Temperatura di esercizio: -20 ÷ 40°C

- Peso: 5.5kg

- Dimensioni (LxPxH): 610x320x88mm

- Fattore di forma: 1,2

- Superficie esposta al vento: laterale 0,044m2; verticale 0,16m2

- Altezza di installazione: 3 ÷ 15m

ATTENZIONE: Installare l'apparecchio in modo da evitare osservazioni prolunga-

te da distanze inferiori a 2,5m. Apparecchio a Rischio Esente (IEC 62471).

- Apparecchio conforme alle norme EN 60598-1, EN 60598-2-3, EN 62471,

IEC 62778, EN 55015, EN 61547, EN 61003-2

- Operating temperature: -20 ÷ 40°C

- Weight: 5.5kg

- Dimensions (LxDxH): 610x320x88mm

- Drag coefficient: 1,2

- Wind exposed surface: lateral 0,044m

2; vertical 0,16m2

- Installation height: 3 ÷ 15m

WARNING: Install in order to avoid longer obsarvation from distances less than

2,5m. No photobiolocal risck (IEC62471).

CARATTERISTICHE TECNICHE / TECHNICAL CHARACTERISTICS

AVVERTENZE - GARANZIA / WARNINGS - WARRANTY

- Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato

costruito. Ogni altro uso è da considerarsi improprio e pericoloso.

- Per eventuali riparazioni rivolgersi ad un centro di assistenza tecnica autorizzato e

richiedere l'utilizzo di ricambi originali. Il mancato rispetto di quanto sopra può com-

promettere la sicurezza dell’apparecchio.

- Per le modalità di intervento in garanzia contattare il Numero Verde 800 626626

o il Rivenditore Autorizzato.

- This device shall be used exclusively for the purpose for which it has been desi-

gned. Any other use is considered improper and dangerous.

- For possible repairs, contact an authorized service center and request the use of

original spare parts. Failure to do so may compromise the safety of the device.

- For the mode of intervention under warranty contact an authorized dealer.

334.901.330 C

www.beghelli.com

BEGHELLI S.p.A. - Via Mozzeghine 13/15 - località Monteveglio 40053 Valsamoggia (BO)

Tel. +39 051 9660411 - Fax +39 051 9660444 - N° Verde 800 626626

230V-50Hz

IP66 IK09

2002/96/EC

IDENTIFICAZIONE DEGLI APPARECCHI / PRODUCT ID

E' necessario posizionare:

1 - l'etichetta PICCOLA sullo schema dell'impianto per con-

sentirne la rintracciabilità (fig. A);

2 - l'etichetta GRANDE o MEDIA sulla lampada che contie-

ne il Modulo radio, in modo che sia ancora visibile quando

installata (fig. A1).

Fissare il ra

dio circuito lontano da superfici che possano

provoca re schermature radio (superfici metalliche...).

It is important to stick these labels as follows:

1 - the little label should be positioned on the plant

drawing for an easy tracing of the luminare (picture A);

2 - the medium and large labels should be positioned on the

luminaire where the radio device is mounted in a way to be

visible when the luminaire is installed (picture A1).

Install the radio circuit far from surfaces capable of creating

radio jamming (metal surfaces, etc).

Cod. Iden

1234 56

Cod. Ide nt.

1234 567

Cod. Ide

1234 5

Cod . Ide nt.

12 34 56 7

Cod . I de n

123456 7

Co d. I de nt .

UTILIZZO DEL MODULO RADIO DOMOTICO (cod. 15022)

USING THE RADIO MODULE (cod. 15022)

biadhesive

Per il funzionamento consultare anche i manuali della Centrale Domotica (cod. 20102) o del

Trasmettitore radio Domotico (cod. 20104) e del Modulo radio Domotico (cod. 15022).

For the functioning please refer to the instruction manuals either of the Central device (code

20102) or of the Radio Transmitter (code 20104) and the Radio Module (cod. 15022).

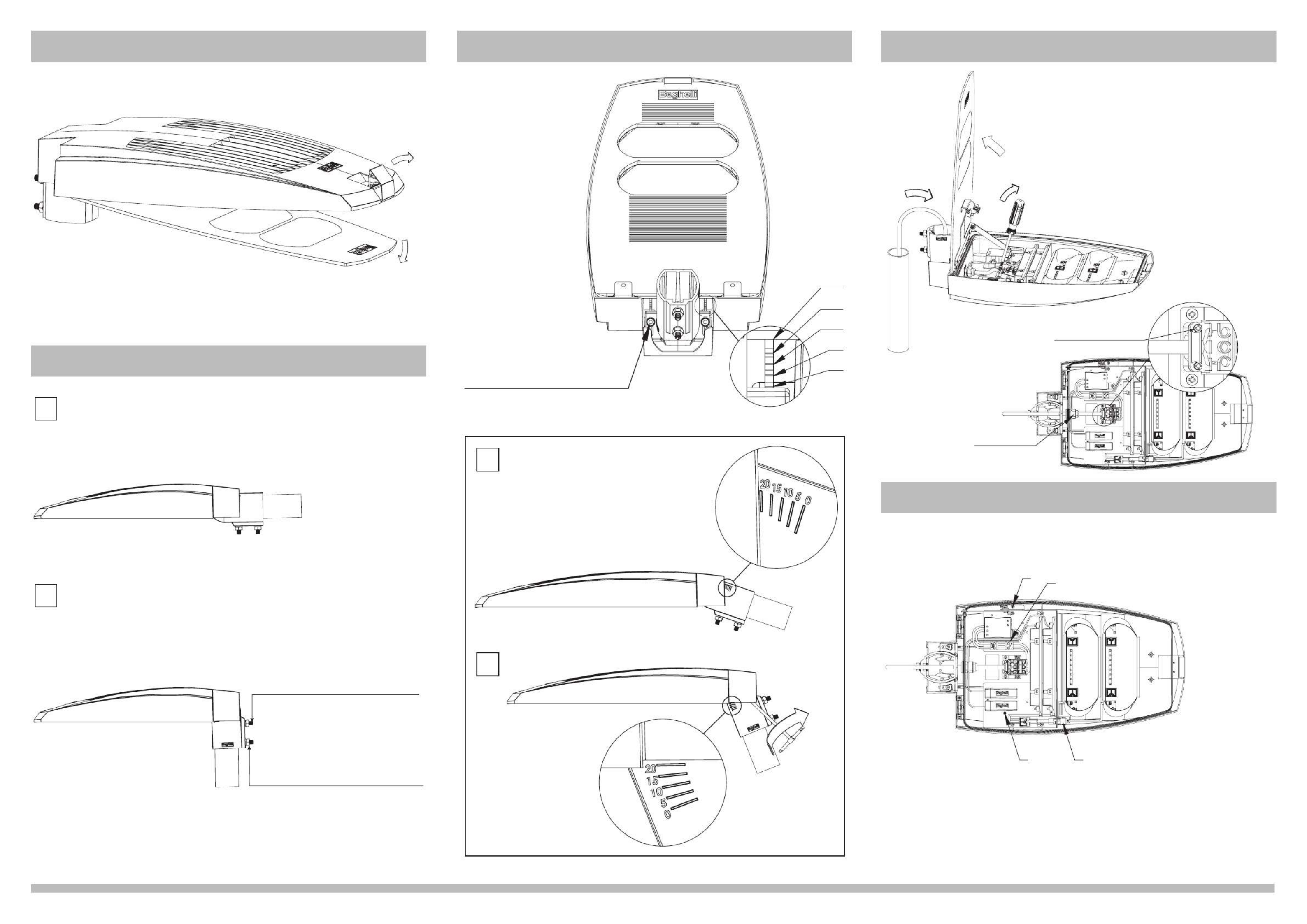

APERTURA / OPENING CABLAGGIO / WIRINGREGOLAZIONE ANGOLO DI INCLINAZIONE / TILT ANGLE ADJUSTMENT

Serrare le viti /

Thigten the screws

M20

Ø 7÷14mm

MANUTENZIONE / MAINTENANCE

Sostituzione componenti piastra di cablaggio /

Replacement plate components

1- Svitare parzialmente le 4 viti M4 / Partially unscrew n.4 screws M4

2- Scollegare il connettore di alimentazione / Disconnect the mains connector

3- Scollegare il connettore LED / Disconnect the LED connector

4- Rimuovere la piastra componenti / Remove the plate components

0°

5°

10°

15°

20°

M8: Grani / Grubs

6mm: Chiave brugola / Hexagonal wrench

10-12Nm: Momento torcente / Torque

INSTALLAZIONE / INSTALLATION

M10: Grani / Grubs

Montaggio a braccio / Bracket mounting

Montaggio testa-palo / Post-top mounting

5mm: Chiave brugola / Hexagonal wrench

10-12Nm: Momento torcente / Torque

M10: Dadi / Nuts

17mm: Chiave brugola / Hexagonal wrench

10-12Nm: Momento torcente / Torque

NOTA: Moduli LED non sostituibili; in caso di necessità sostituire con altro apparecchio.

NOTE: Not replaceable LED modules. When needed the entire fitting must be replaced.

NOTA: la Legge Regionale Lombardia n. 17 del 27/03/2000 e la Legge Regionale Emilia

Romagna n. 19 del 29 settembre 2003 sono garantite con vetro installato parallelo al terreno.

NOTE: In order to comply with the regulation about the light pollution, the fitting must be

installed with the screen parallel to the floor (horizontally).
