Side 1/98

BHD-5

BHD-8

Bohrhammer

Rotary hammer

Marteau electropneumatique

Martello elettropneumatico

Martillo rotativo

Martelo electropneumatico

Boorhamer

Borehammer

Borrhammare

Vrtací kladivo

Młot obrotowy

Fúró-vésõkalapács

Bedienungsanleitung/Sicherheitshinweise

Operating Manual/Safety precautions

Mode d'emploi/Instructions de sécurité

Manuale di servizio/Istruzioni di sicurezza

Manual de uso/Instrucciones de seguridad

Modo de emprego/Precauçoes - segurança

Bedieningshandleiding/Veiligheidsinstructies

Bruksanvisning/Sikkerhetsbestemmelser

Bruksanvisning/Säkerhetsbestämmelser

Brugsanvisning/Sikkerhedsbestemmelser

Návod k obsluze/Bezpečnostní pokyny

Instrukcja obsługi/Instrukcje dotyczące bezpieczeństwa

Használati utasítás/Biztonsági elõírások

Deutsch 7

English 14

Français

Italiano 28

Español 35

Português 42

Nederlands 49

Dansk 56

Svenska 63

Norsk 70

Česky 76

Polski 83

Magyar 90

6 7 4 5 10 12

11 9

2 3

4 5

1711

DEUTSCH

BOHRHAMMER

BHD-5 / BHD-8

Herzlichen Glückwunsch!

Sie haben sich für ein Elektrowerkzeug von BERNER entschieden, das die lange BERNER-Tradition fortsetzt,

nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten.

Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen BERNER zu Recht zu einem

verläßlichen Partner aller professionellen Anwender.

Technische Daten

BHD-5 BHD-8

Art. Nr. 170744 170745

Spannung V 230 230

Leistungsaufnahme W 1.050 1.150

Lastschlagzahl min

-1

1.305-2.610 1.330-2.660

Lastdrehzahl min

-1

135-275 140-280

Schlagenergie J 1 - 9 1 - 10

Bohrleistung in Beton:

- Vollbohrer mm 12 - 40 12 - 45

- Bohrkrone mm 40 - 90 40 - 100

Optimale Bohrleistung in Beton:

- Vollbohrer mm 18 - 30 20 - 38

Meißelpositionen 8 8

Werkzeugaufnahme SDS-max

SDS-max

Gewicht kg 6,5 6,6

Mindestabsicherung des Stromkreises:

230-V-Elektrowerkzeuge 10 A

Folgende Symbole werden in dieser Anleitung ver-

wendet:

Achtung: Verletzungsgefahr, Lebensge-

fahr oder mögliche Beschädigung des

Elektrowerkzeuges infolge der Nichtbe-

achtung der Anweisungen dieser

Anleitung!

elektrische Spannung

EG-Konformitätserklärung

BHD-5 / BHD-8

BERNER erklärt hiermit, daß diese Elektrowerkzeuge

entsprechend den Richtlinien und Normen 98/37/EWG,

89/336/EWG, 73/23/EWG, EN 50144, EN 55014-1,

EN 55014-2, EN 61000-3-2 & EN 61000-3-3 konzi-

piert wurden.

Die Höhe des Schalldrucks entspricht den Richtlini-

en der Europäischen Gemeinschaft 86/188/EWG

und 98/37/EWG, gemessen nach EN 50144:

BHD-5 BHD-8

(Schalldruck) dB(A)* 95,0 95,0

(Schalleistung) dB(A) 103,5 103,5

* Arbeitsplatzbezogener Emissionswert

DEUTSCH

Tragen Sie bei einem Schalldruck über

85 dB(A) einen Gehörschutz.

Gewichteter Effektivwert der Beschleunigung nach

EN 50144:

BHD-5 BHD-8

9,7 m/s

9,8 m/s

Mario Ferretti Jean-Marie Biren

Chief Executive Chief Operations

Officer (CEO) Officer BERNER (COO)

BERNER GmbH, D-74653 Künzelsau

Sicherheitshinweise

Beim Gebrauch von Elektrowerkzeugen sind

zum Schutz gegen elektrischen Schlag,

Verletzungs- und Feuergefahr die nationalen

Sicherheitsvorschriften zu beachten. Lesen Sie

folgende Sicherheitshinweise, bevor Sie das

Elektrowerkzeug benutzen. Bewahren Sie

diese Sicherheitshinweise gut auf!

Allgemeines

1 Halten Sie Ihren Arbeitsbereich in Ordnung

Unordnung im Arbeitsbereich führt zu Unfall-

gefahren.

2 Berücksichtigen Sie Umgebungseinflüsse

Setzen Sie Elektrowerkzeuge keiner Nässe aus.

Sorgen Sie für eine gute Beleuchtung des

Arbeitsbereiches. Benutzen Sie Elektro-

werkzeuge nicht in der Nähe von brennbaren

Flüssigkeiten oder Gasen.

3 Schützen Sie sich vor elektrischem Schlag

Vermeiden Sie Körperberührung mit geerdeten

Teilen, z.B. Rohren, Heizkörpern, Herden und

Kühlschränken.

Bei extremen Einsatzbedingungen (z.B. hohe

Feuchtigkeit, Entwicklung von Metallstaub usw.)

kann die elektrische Sicherheit durch Vorschalten

eines Trenntransformators oder eines Fehler-

strom-(FI-)Schutzschalters erhöht werden.

4 Halten Sie Kinder fern!

Sorgen Sie dafür, daß Kinder das Werkzeug

oder Kabel nicht berühren. Jugendliche unter 16

Jahren dürfen das Werkzeug nur unter fachli-

cher Anleitung benutzen.

5 Verlängerungskabel im Freien

Verwenden Sie bei Arbeiten im Freien nur dafür

zugelassene und entsprechend gekennzeichnete

Verlängerungskabel.

6 Bewahren Sie Ihre Werkzeuge sicher auf

Unbenutzte Werkzeuge sollten in trockenen,

verschlossenen Räumen und für Kinder nicht

erreichbar aufbewahrt werden.

7 Tragen Sie geeignete Arbeitskleidung

Tragen Sie keine weite Kleidung oder Schmuck.

Sie können von sich bewegenden Teilen erfaßt

werden. Beim Arbeiten im Freien sind Arbeits-

handschuhe und rutschfestes Schuhwerk emp-

fehlenswert. Tragen Sie bei langen Haaren ein

Haarnetz.

8 Benutzen Sie eine Schutzbrille

und verwenden Sie eine Atemmaske bei staub-

und spanerzeugenden Arbeiten.

9 Beachten Sie den Höchstschalldruck

Tragen Sie bei einem Schalldruck über 85 dB(A)

einen geeigneten Gehörschutz.

10 Sichern Sie das Werkstück

Benutzen Sie Spannvorrichtungen oder einen

Schraubstock, um das Werkstück festzuhalten.

Es ist damit sicherer gehalten und ermöglicht die

Bedienung des Elektrowerkzeuges mit beiden

Händen.

11 Achten Sie auf einen sicheren Stand

Achten Sie auf einen sicheren Stand, um in jeder

Arbeitsposition das Gleichgewicht zu halten.

12 Vermeiden Sie unbeabsichtigtes Einschalten

Tragen Sie keine an das Stromnetz ange-

schlossenen Elektrowerkzeuge mit dem Finger

am EIN-/AUS-Schalter. Vergewissern Sie sich

davon, daß der Schalter beim Anschluß an das

Stromnetz ausgeschaltet ist.

13 Seien Sie stets aufmerksam

Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie

vernünftig vor. Verwenden Sie das Werkzeug

nicht, wenn Sie müde sind.

14 Ziehen Sie den Netzstecker

Schalten Sie das Gerät ab und warten Sie, bis

das Werkzeug die Ruhestellung erreicht hat,

bevor Sie den Arbeitsplatz verlassen.

DEUTSCH

Bei Nichtgebrauch, vor der Wartung und beim

Werkzeugwechsel ist der Netzstecker zu

ziehen.

15 Lassen Sie keine Werkzeugschlüssel stecken

Überprüfen Sie vor dem Einschalten, ob die

Schlüssel und Einstellwerkzeuge entfernt sind.

16 Benutzen Sie das richtige Werkzeug

Die bestimmungsgemäße Verwendung ist in

dieser Betriebsanleitung beschrieben. Verwenden

Sie keine zu schwachen Werkzeuge oder Vor-

satzgeräte für schwere Arbeiten. Mit dem richti-

gen Werkzeug erzielen Sie eine optimale Qualität

und gewährleisten Ihre persönliche Sicherheit.

Warnung! Das Verwenden anderer als der in

dieser Anleitung empfohlenen Vorsatzgeräte und

Zubehörteile oder die Ausführung von Arbeiten

mit diesem Elektrowerkzeug, die nicht der

bestimmungsgemäßen Verwendung entspre-

chen, kann zu Unfallgefahren führen.

17 Behandeln Sie das Kabel sorgfältig

Tragen Sie das Werkzeug nicht am Kabel und

benutzen Sie das Kabel nicht, um den Stecker

aus der Steckdose zu ziehen. Schützen Sie das

Kabel vor Hitze, Öl und scharfen Kanten.

18 Pflegen Sie Ihre Werkzeuge mit Sorgfalt

Halten Sie Ihre Werkzeuge scharf und sauber,

um gut und sicher arbeiten zu können. Befolgen

Sie die Wartungsvorschriften und die Hinweise

für den Werkzeugwechsel. Kontrollieren Sie

regelmäßig den Stecker und das Kabel und

lassen Sie diese bei Beschädigung von einer

BERNER-Kundendienstwerkstatt erneuern.

Kontrollieren Sie Verlängerungskabel regelmäßig

und ersetzen Sie sie im Falle einer Beschädigung.

Halten Sie alle Schalter trocken, sauber und frei

von Öl und Fett.

19 Kontrollieren Sie Ihr Elektrowerkzeug auf

Beschädigungen

Vor Gebrauch ist das Elektrowerkzeug auf ein-

wandfreie und bestimmungsgemäße Funktion zu

überprüfen. Überprüfen Sie, ob die beweglichen

Teile einwandfrei funktionieren und ob Teile

beschädigt sind. Sämtliche Teile müssen richtig

montiert sein, um den einwandfreien Betrieb des

Elektrowerkzeuges zu gewährleisten.

Beschädigte Teile und Schutzvorrichtungen

müssen vorschriftsgemäß repariert oder ausge-

wechselt werden. Benutzen Sie das Elektro-

werkzeug nicht, wenn der Schalter defekt ist.

Beschädigte Schalter müssen durch eine BER-

NER-Kundendienstwerkstatt ersetzt werden.

20 Lassen Sie Reparaturen nur von einer

BERNER- Kundendienstwerkstatt ausführen

Dieses Elektrowerkzeug entspricht den ein-

schlägigen Sicherheitsbestimmungen. Repara-

turen dürfen nur von einer BERNER-

Kundendienstwerkstatt ausgeführt werden,

andernfalls kann Unfallgefahr für den Betreiber

entstehen.

Überprüfen der Lieferung

Die Verpackung enthält:

1 Bohrhammer

1 Zusatzhandgriff

1 Bohrtiefenanschlag

1 Tube Schmiermittel

1 Transportkoffer

1 Bedienungsanleitung

1 Explosionszeichnung

• Vergewissern Sie sich, daß das Elektrowerkzeug

sowie die Zubehörteile beim Transport nicht

beschädigt wurden.

• Lesen Sie vor der Inbetriebnahme die

Bedienungsanleitung gründlich durch.

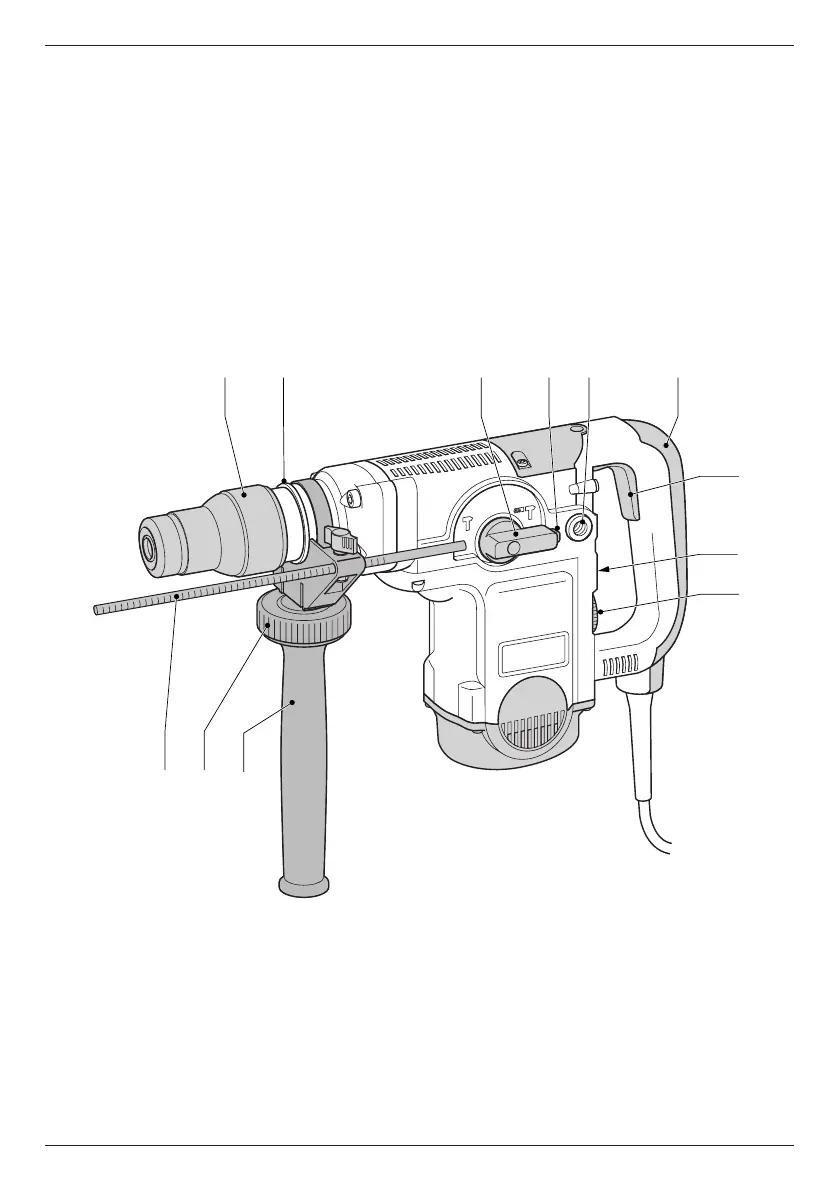

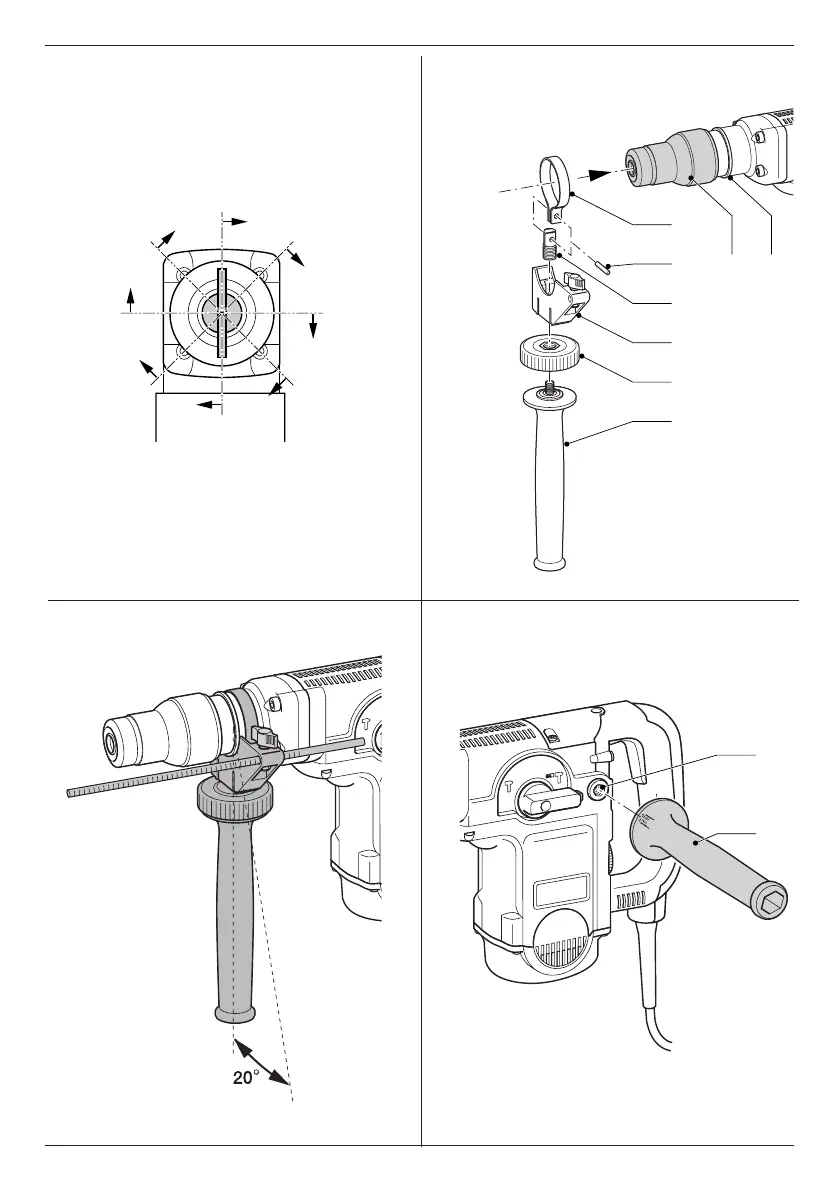

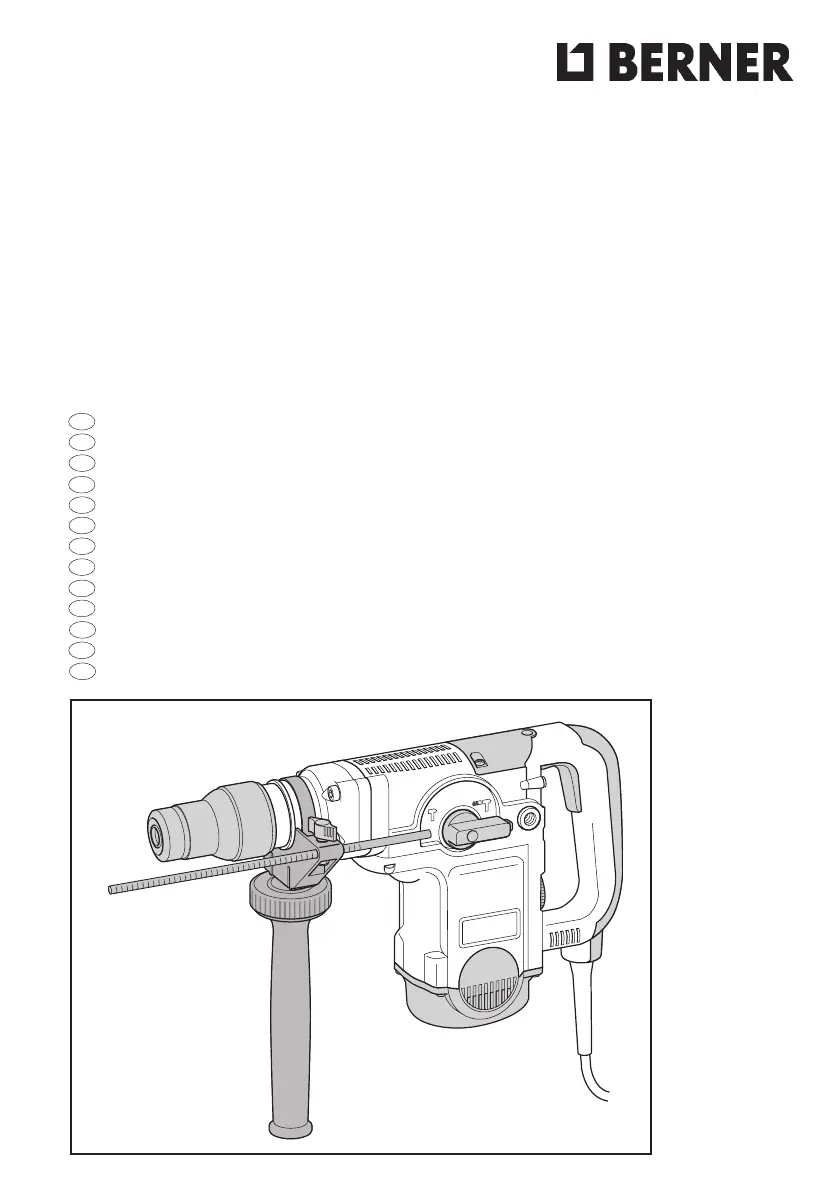

Beschreibung (Abb. A)

Ihr BERNER-Bohrhammer wurde für den professio-

nellen Gebrauch entwickelt, und zwar schwerpunkt-

mäßig für Meißelarbeiten und leichte Abbruch-

arbeiten.

1 Ein-/Aus-Schalter

2 Elektronischer Schlagstärken- und Drehzahl-

Regelschalter

3 Wartungsanzeige

4 Betriebsart-Wahlschalter

5 Sicherheitssperre

6 Werkzeugaufnahme für SDS-max

-Zubehör

7 Spannhals

8 Zusatzhandgriff

9 Klemmscheibe des Zusatzhandgriffes

10 Hinteres Gewindeloch für den Zusatzhandgriff

11 Bohrtiefenanschlag

12 Hinterer Handgriff

Sanftanlauf

Diese Funktion steuert die Drehzahl nach jedem

Einschalten automatisch hoch, wobei der Bohrer

DEUTSCH

beim Anlaufen die gewünschte Position hält. Beim

Einsetzen des Bohrers in ein bestehendes Loch

erfolgt kein ruckhaftes Anlaufen.

Überlastkupplung

Alle Bohrhämmer sind mit einer Überlastkupplung

ausgerüstet. Sie begrenzt das maximale Drehmo-

ment, sollte der Bohrer beim Arbeiten blockieren.

Dadurch werden auch Getriebe und Motor vor Über-

lastung geschützt. Die Überlastkupplung wurde

werkseitig eingestellt und kann nicht justiert werden.

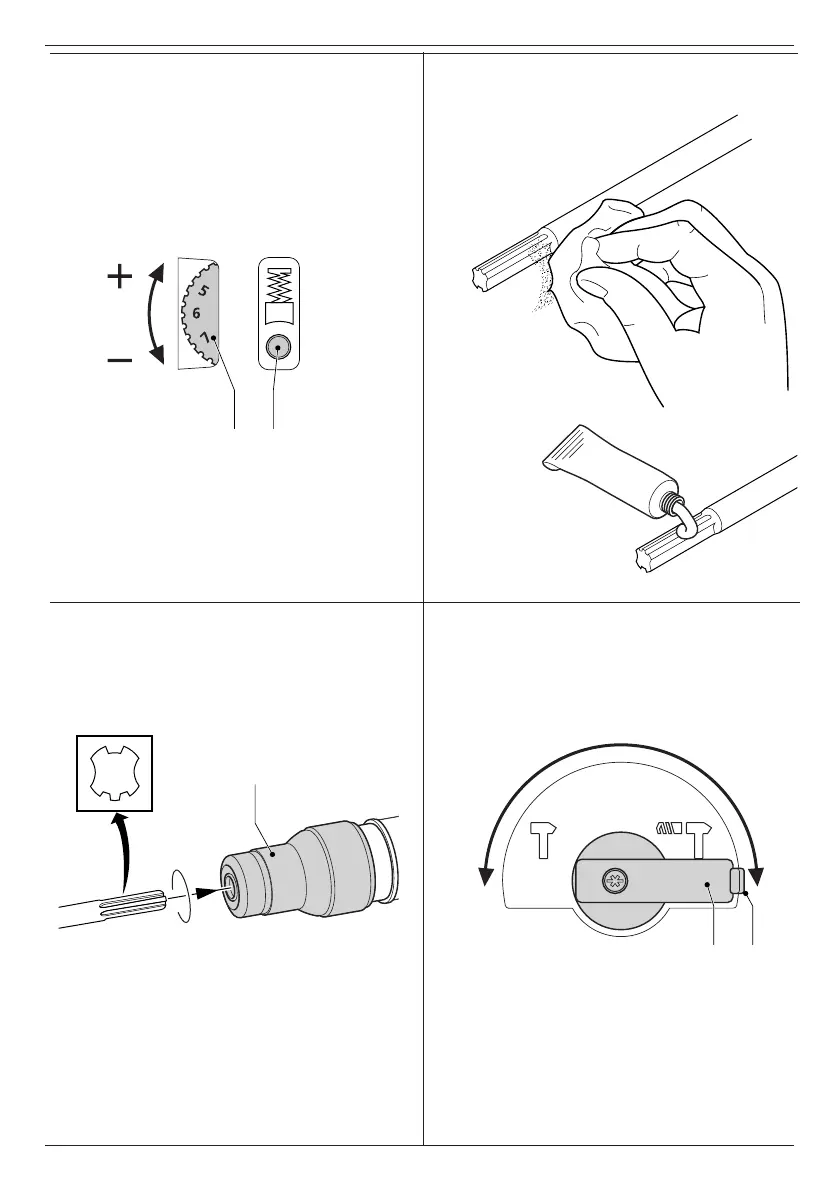

Elektronische Schlagstärken- und

Drehzahlregelung (Abb. B)

Die elektronische Schlagstärken- und

Drehzahlregelung (2) bietet folgende Vorteile:

- kleinere Bits lassen sich problemlos verwenden

- Bohren in leichtem und brüchigem Material,

ohne daß es zersplittert

- optimale Werkzeugführung für äußerst genaues

Meißeln

Wartungs- und Leistungsanzeigen (Abb. B)

Die rote Wartungsanzeige (3) leuchtet auf, wenn

das Elektrowerkzeug gewartet werden muß.

Nach ca. 8 Betriebsstunden schaltet der Motor

automatisch ab, wenn die Kohlebürsten nicht

gewechselt wurden. Das Elektrowerkzeug muß

zum Wechseln der Kohlebürsten in eine

BERNER-Kundendienstwerkstatt gebracht

werden.

Elektrische Sicherheit

Der Elektromotor wurde nur für eine Spannung kon-

zipiert. Überprüfen Sie deswegen, ob die Netzspan-

nung der auf dem Typenschild des Elektro-

werkzeuges angegebenen Spannung

entspricht.

Ihr BERNER-Elektrowerkzeug ist

gemäß EN 50144 zweifach isoliert; ein

Erdleiter ist aus diesem Grunde

überflüssig.

CH Bei Ersatz des Netzkabels achten Sie

auf Verwendung des Schweizer Netz-

steckers.

Typ 11 für Klasse II

(Doppelisolierung) - Geräte

Typ 12 für Klasse I

(Schutzleiter) - Geräte

CH Ortsveränderliche Geräte, die im Freien

verwendet werden, müssen über einen

Fehlerstromschutzschalter angeschlos-

sen werden.

Auswechseln des Netzkabels oder -steckers

Defekte Netzkabel oder -stecker dürfen nur von ei-

nem autorisierten Fachbetrieb ausgewechselt wer-

den. Ausgetauschte Netzkabel oder -stecker müs-

sen danach fachgerecht entsorgt werden.

Verlängerungskabel

Verwenden Sie ein zugelassenes Verlängerungs-

kabel, das für die Leistungsaufnahme des Elektro-

werkzeugs ausreichend ist (vgl. technische Daten).

Der Mindestquerschnitt beträgt 1,5 mm

. Rollen Sie

das Kabel bei Verwendung einer Kabelrolle immer

völlig aus.

Allgemein:Es dürfen nur Netzkabel des Typs

H07RN-F verwendet werden.

Zusammenbauen und Einstellen

Ziehen Sie vor dem Zusammenbauen

und Einstellen immer den Netzstecker.

Einstellen der elektronischen Schlagstärken-

und Drehzahlregelung (Abb. B)

• Drehen Sie den Regelschalter (2) auf den

gewünschten Wert. Je höher der Einstellwert,

umso höher ist die Drehzahl und umso größer ist

die Schlagenergie. Die Einstellmöglichkeit von

„1“ (niedrige Drehzahl/niedrige Schlagenergie)

bis „7“ (hohe Drehzahl/niedrige Schlagenergie)

macht das Elektrowerkzeug zu einem flexiblen

und vielseitig einsetzbaren Werkzeug. Die

erforderliche Einstellung ist eine

Erfahrungssache. (BHD-5 von "1" bis "5")

Beispiel: Stellen Sie den Regelschalter auf „1“

(niedrige Drehzahl/niedrige Schlagenergie), wenn

Sie Bohrer mit einem kleinen Durchmesser

DEUTSCH

verwenden oder brüchiges Material bzw.

Keramik bearbeiten.

Einstellen der Betriebsart (Abb. D1

D2)

Ihr Bohrhammer verfügt über zwei Betriebsarten:

Bohren: gleichzeitiger Bohr- und

Schlagbetrieb zum Bohren in Beton und

Stein

Hämmern mit Spindelarretierung:

nur Schlagbetrieb - für Meißel- und

Abbrucharbeiten. SDS-max

-Meißel

lassen sich in 8 verschiedenen Positio-

nen arretieren (siehe auch Abb. D2):

• Drehen Sie den Wahlhebel (4) bis a nach er

oben zeigt.

• Drehen Sie den Meißel in die gewünschte

Position.

• Drehen Sie den Wahlhebel (4) in die

-Stellung.

In dieser Betriebsart läßt sich der

Bohrhammer auch als Hebel zum Entfernen

eines blockierten Bohrers verwenden.

• Drehen Sie den Meißel bis er auf seiner

Position einrastet.

Montieren und Entfernen von SDS-max

Zubehörteilen (Abb. C1 & C2)

Für diese Modelle werden SDS-max

-Bohrer und

-Meißel (die Zeichnung in Abb. C2 zeigt einen

Querschnitt des SDS-max

-Werkzeugschafts)

verwendet.

• Ziehen Sie den Netzstecker.

• Setzen Sie den Schaft in die Werkzeugaufnahme (6)

ein und drehen Sie das Werkzeug, bis es einrastet.

• Überprüfen Sie die Werkzeugverriegelung,

indem Sie am Werkzeug ziehen. Die axiale

Bewegung des in der Werkzeugaufnahme

arretierten Werkzeuges beträgt bei der Betriebs-

art Hämmern einige Zentimeter.

• Ziehen Sie zum Entfernen des Werkzeuges die

Werkzeugaufnahme (6) nach hinten und

entfernen Sie das Werkzeug aus der

Aufnahme.

Montieren und Anbringen des

Zusatzhandgriffes (Abb. E1 & E4)

Der Zusatzhandgriff (8) läßt sich sowohl in der vor-

deren Aufnahme als in den hinteren Gewinde-

löchern anbringen; der Griff kann in der hinteren Po-

sition für Links- und Rechtshänder montiert werden.

Vergewissern Sie sich vor

Arbeitsbeginn immer, daß der Zusatz-

handgriff einwandfrei montiert ist.

Montieren in der vorderen Aufnahme

(Abb. E1 & E2)

• Bringen Sie den Stahlring (16) hinter der

Werkzeugaufnahme (6) über den Spannhals (7)

an. Drücken Sie beide Enden zusammen,

montieren Sie die Buchse (14) und setzen Sie

den Stift (15) ein.

• Montieren Sie die Halterung des Zusatz-

handgriffes (13) und bringen Sie die Klemm-

scheibe (9) an. Noch nicht festziehen!

• Schrauben Sie den Zusatzhandgriff (8) in die

Klemmscheibe und ziehen Sie ihn fest.

• Drehen Sie den Griff in die gewünschte Position.

Zum waagerechten Bohren unter Verwendung

eines schweren Bohrers, ist der Griff im Hinblick

auf eine optimale Werkzeugführung in einen

Winkel von ca. 20° zu stellen (siehe Abb. E2).

• Verriegeln Sie den Zusatzhandgriff in der

gewünschten Position, indem Sie die Klemm-

scheibe (9) festziehen.

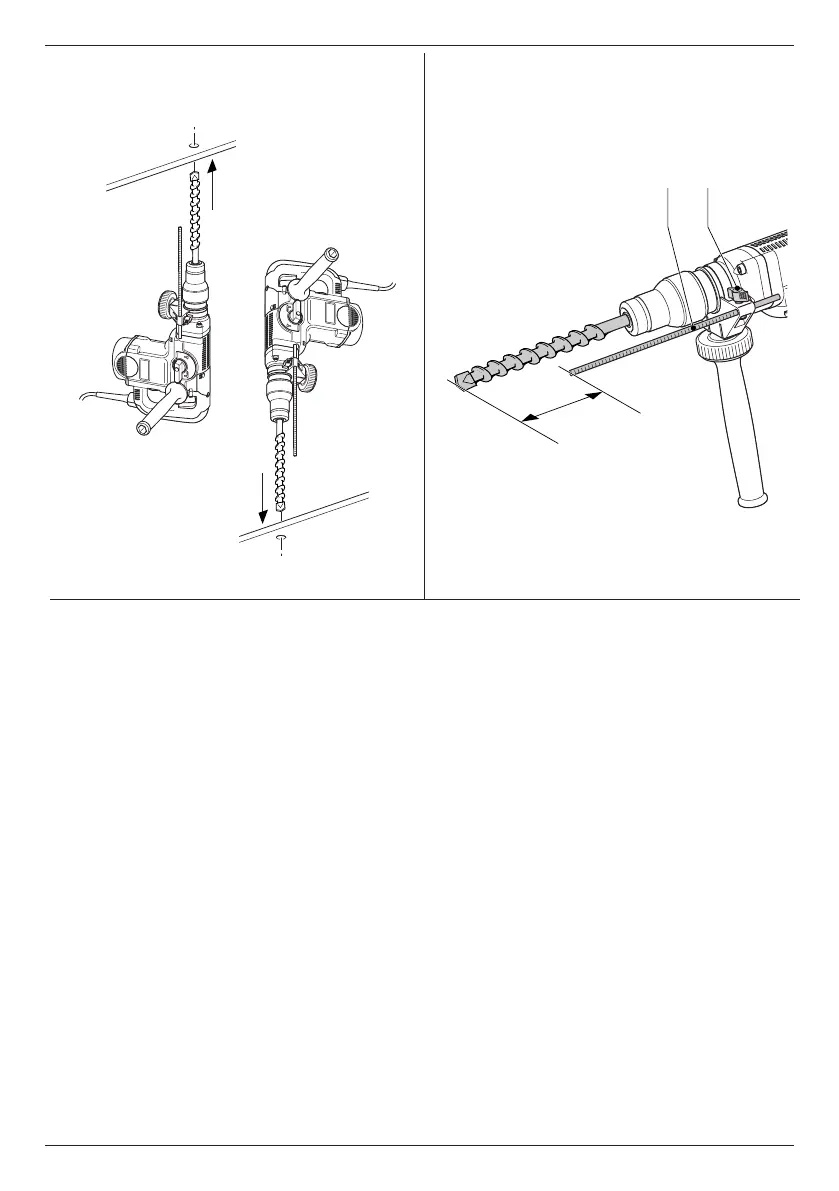

Montieren in den hinteren Gewindelöchern

(Abb. E3 & E4)

Montage in den hinteren Gewindelöchern empfiehlt

sich für Überkopfarbeiten und Bohren in Fußböden.

Siehe auch Abb. D4.

• Entfernen Sie den Zusatzhandgriff (8).

Die Halterung wird nicht entfernt, so daß der

Bohrtiefenanschlag weiterhin benutzt werden kann.

• Schrauben Sie den Zusatzhandgriff direkt in eine

der hinteren Gewindelöcher (10) -an der linken

oder rechten Seite des Werkzeuges.

Einstellen der Bohrtiefe (Abb. F)

• Setzen Sie den erforderlichen Bohrer ein.

• Lösen Sie die Flügelmutter (17) und stecken

Sie den Bohrtiefenanschlag (11) durch das

Loch in der Halterung des Zusatzhandgriffes.

• Setzen Sie den Bohrer in einem rechten Winkel

auf die Oberfläche auf und stellen Sie den

Bohrtiefenanschlag (11) ein (siehe Abbildung).

• Ziehen Sie die Flügelmutter (17) fest.

DEUTSCH

Gebrauchsanweisung

• Beachten Sie immer die Sicherheitshin-

weise und die gültigen Vorschriften.

• Informieren Sie sich über den genauen

Verlauf von Leitungen und Verdrahtung.

• Drücken Sie beim Arbeiten das Elektro-

werkzeug nur leicht an (ca. 20 kg).

Übermäßiger Druck erhöht die Arbeits-

geschwindigkeit nicht, sondern beein-

trächtigt lediglich die Leistung und

verkürzt möglicherweise die Lebensdau-

er des Elektrowerkzeuges.

Bohren mit einem Vollbohrer (Abb. A)

• Stellen Sie den elektronischen Schlagstärken-

und Drehzahl-Regelschalter (2) auf den ge-

wünschten Wert.

• Stellen Sie den Betriebsart-Wahlhebel (4) auf

„Bohren“.

• Setzen Sie den richtigen Bohrer ein.

• Montieren Sie den Zusatzhandgriff (8) und stellen

Sie ihn in die gewünschte Position.

• Stellen Sie erforderlichenfalls die Bohrtiefe ein.

• Markieren Sie die Stelle, an der das Loch gebohrt

werden soll.

• Setzen Sie den Bohrer an der markierten Stelle

auf und betätigen Sie den EIN-/AUS-Schalter (1).

• Lassen Sie zum Ausschalten des Elektro-

werkzeuges den EIN-/AUS-Schalter los.

Schalten Sie das Elektrowerkzeug bei Beendi-

gung der Arbeiten immer AUS. Nur wenn das

Elektrowerkzeug ausgeschaltet ist, darf der

Netzstecker aus der Steckdose gezogen werden.

Bohren mit einer Bohrkrone (Abb. A)

• Stellen Sie den elektronischen Schlagstärken-

und Drehzahl-Regelschalter (2) auf eine mittlere

bis höhere Drehzahl ein.

• Stellen Sie den Betriebsart-Wahlhebel (4) auf

„Bohren“.

• Montieren Sie den Zusatzhandgriff (8) und stellen

Sie ihn in die gewünschte Position.

• Setzen Sie die richtige Bohrkrone ein.

• Setzen Sie den Zentrierbohrer in die Bohrkrone ein.

• Setzen Sie den Zentrierbohrer an der

markierten Stelle auf und betätigen Sie den

EIN-/AUS-Schalter (1). Bohren Sie bis die

Bohrkrone sich ca. 1 mm tief im Beton befindet.

• Schalten Sie das Werkzeug aus und entfernen

Sie den Zentrierbohrer. Setzen Sie die

Bohrkrone wieder in das Loch ein und fahren

Sie mit der Arbeit fort.

• Wenn die gewünschte Lochtiefe die Länge der

Bohrkrone überschreitet, müssen Sie den

Betonzylinder, der im Bohrkroneninneren

entsteht, regelmäßig herausbrechen.

Damit es nicht zu Beschädigungen um das Loch

herum kommt, ist das Loch zunächst vorzuboh-

ren. Bohren Sie zunächst ein durchgehendes

Loch mit dem gleichen Durchmesser wie der des

Zentrierbohrers. Setzen Sie anschließend die

Bohrkrone ein und bohren Sie das Loch von

beiden Seiten aus bis zur Hälfte.

• Gehen Sie zum Ausschalten des Werkzeuges wie

oben beschrieben vor.

Meißeln (Abb. A)

• Stellen Sie den elektronischen Schlagstärken-

und Drehzahl-Regelschalter (2) auf den ge-

wünschten Wert.

• Stellen Sie den Betriebsart-Wahlhebel (4) auf

„nur Hämmern“.

• Setzen Sie den richtigen Meißel ein und

lassen Sie ihn in einer der 8 Positionen

einrasten.

• Montieren Sie den Zusatzhandgriff (8) und stellen

Sie ihn in die gewünschte Position.

• Betätigen Sie den EIN-/AUS-Schalter (1) und

beginnen Sie mit Ihrer Arbeit.

• Gehen Sie zum Ausschalten des Werkzeuges wie

oben beschrieben vor.

Verschiedene SDS-max

-Bohrer und -Meißel sind

als Zubehör erhältlich.

Wenden Sie sich für nähere Informationen über das

richtige Zubehör an BERNER.

Wartung

Ihr BERNER-Elektrowerkzeug wurde für eine lange

Lebensdauer und einen möglichst geringen

Wartungsaufwand entwickelt.

Ein dauerhafter, einwandfreier Betrieb setzt eine

regelmäßige Reinigung voraus.

• Bringen Sie Ihren Bohrhammer in eine

BERNER-Kundendienstwerkstatt, sobald die

Wartungsanzeige (3) aufleuchtet.

DEUTSCH

Schmieren

Ihr Elektrowerkzeug erfordert keine zusätzliche

Schmierung.

Reinigung

Sorgen Sie dafür, daß die Lüftungsschlitze offen blei-

ben, und reinigen Sie das Gehäuse regelmäßig mit

einem weichen Tuch.

Recycling (nicht zutreffend für Österreich

und die Schweiz)

Ausgediente netz- und akkubetriebene BERNER-

Werkzeuge können beim Handel abgegeben oder

direkt an BERNER eingeschickt werden. Beim Recy-

cling werden sortenreine Rohstoffe (Kupfer, Alumini-

um, etc.) und Kunststoffe gewonnen und nicht ver-

wertbare Reststoffe verantwortungsvoll entsorgt.

Voraussetzung für den Erfolg ist das Engagement

von Anwendern, Handel und Markenherstellern.

GARANTIE UND KUNDENDIENST

Jedes Elektrowerkzeug, Ersatzteil oder

Zubehörteil wird vor Verlassen der Fabrik sorgfältig

geprüft. Sollten trotzdem irgendwelche Defekte

an Ihrem Werkzeug auftreten, so senden Sie es

bitte direkt an den Zentralkundendienst oder an

die nächste BERNER-Kundendienstwerkstatt.

Die Garantiezeit von 12 Monaten beginnt mit

dem Kaufdatum, das durch den Original-Kaufbeleg

nachgewiesen werden muß. In dieser Zeit

garantieren wir:

• Kostenlose Beseitigung eventueller Störungen

• Kostenlosen Ersatz aller schadhaften Teile

• Kostenlosen und fachmännischen Reparatur-

service

Voraussetzung ist, daß der Fehler nicht auf

unsachgemäße Behandlung zurückzuführen ist,

und daß nur Original-Zubehörteile verwendet

wurden, die ausdrücklich von BERNER als zum

Betrieb mit BERNER-Maschinen geeignet

bezeichnet worden sind.

Den Standort Ihrer BERNER Kundendienst-

Werkstatt erfahren Sie unter der entsprechen-

den Anschrift auf der Rückseite.

ENGLISH

ROTARY HAMMER

BHD-5 / BHD-8

Congratulations!

You have chosen a BERNER Power Tool. Years of experience, thorough product development and

innovation make BERNER one of the most reliable partners for professional Power Tool users.

Technical data

BHD-5 BHD-8

Art. No. 170744 170745

Voltage V 230 230

(U.K. & Ireland only) V 240/115 240/115

Power input W 1,050 1,150

Load impact min

-1

1,305-2,610 1,330-2,660

Load speed min

-1

135-275 140-280

Impact energy J 1 - 9 1 - 10

Total drilling range in concrete:

- solid bits mm 12 - 40 12 - 45

- core bits mm 40 - 90 40 - 100

Optimum drilling range in concrete:

- solid bits mm 18 - 30 20 - 38

Chisel positions 8 8

Tool holder SDS-max

SDS-max

Weight kg 6,5 6,6

Fuses:

Europe 230 V tools 10 Amperes, mains

U.K. & Ireland 230 V tools 13 Amperes, in plugs

The following symbols are used throughout this

manual:

Denotes risk of personal injury, loss of life

or damage to the tool in case of non-

observance of the instructions in this

manual.

Denotes risk of electric shock.

EC-Declaration of conformity

BHD-5 / BHD-8

BERNER declares that these Power Tools have

been designed in compliance with: 98/37/EEC,

89/336/EEC, 73/23/EEC, EN 50144, EN 55014-1,

EN 55014-2, EN 61000-3-2 & EN 61000-3-3.

Level of sound pressure according to 86/188/EEC &

98/37/EEC, measured according to EN 50144:

BHD-5 BHD-8

(sound pressure) dB(A)* 95.0 95.0

(acoustic power) dB(A) 103.5 103.5

* at the operator’s ear

Take appropriate measures for the

protection of hearing if the sound

pressure of 85 dB(A) is exceeded.

ENGLISH

Weighted root mean square acceleration value

according to EN 50144:

BHD-5 BHD-8

9.7 m/s

9.8 m/s

Mario Ferretti Jean-Marie Biren

Chief Executive Chief Operations

Officer (CEO) Officer BERNER (COO)

BERNER GmbH, D-74653 Künzelsau

Safety instructions

When using Power Tools, always observe the

safety regulations applicable in your country to

reduce the risk of fire, electric shock and

personal injury. Read the following safety

instructions before attempting to operate this

product.

Keep these instructions in a safe place!

General

1 Keep work area clean

Cluttered areas and benches can cause

accidents.

2 Consider work area environment

Do not expose Power Tools to humidity.

Keep work area well lit. Do not use Power Tools

in the presence of flammable liquids or gases.

3 Guard against electric shock

Prevent body contact with earthed surfaces

(e.g. pipes, radiators, cookers and refrigerators).

For use under extreme conditions (e.g. high

humidity, when metal swarf is being produced,

etc.) electric safety can be improved by inserting

an isolating transformer or a (FI) earth-leakage

circuit-breaker.

4 Keep children away

Do not let children come into contact with the

tool or extension cord. Supervision is required for

those under 16 years of age.

5 Extension cords for outdoor use

When the tool is used outdoors, always use

extension cords intended for outdoor use and

marked accordingly.

6 Store idle tools

When not in use, Power Tools must be stored in

a dry place and locked up securely, out of reach

of children.

7 Dress properly

Do not wear loose clothing or jewellery. They can

be caught in moving parts. Preferably wear

rubber gloves and non-slip footwear when

working outdoors. Wear protective hair covering

to keep long hair out of the way.

8 Wear safety goggles

Also use a face or dust mask in case the

operations produce dust or flying particles.

9 Beware of maximum sound pressure

Take appropriate measures for the protection of

hearing if the sound pressure of 85 dB(A) is

exceeded.

10 Secure workpiece

Use clamps or a vice to hold the workpiece. It is

safer and it frees both hands to operate the tool.

11 Do not overreach

Keep proper footing and balance at all times.

12 Avoid unintentional starting

Do not carry the plugged-in tool with a finger on

the switch. Be sure that the switch is released

when plugging in.

13 Stay alert

Watch what you are doing. Use common sense.

Do not operate the tool when you are tired.

14 Disconnect tool

Shut off power and wait for the tool to come to a

complete standstill before leaving it unattended.

Unplug the tool when not in use, before servicing

or changing accessories.

15 Remove adjusting keys and wrenches

Always check that adjusting keys and wrenches

are removed from the tool before operating the

tool.

16 Use appropriate tool

The intended use is described in this instruction

manual. Do not force small tools or attachments

to do the job of a heavy-duty tool. The tool will

do the job better and safer at the rate for which it

was intended.

ENGLISH

Warning! The use of any accessory or

attachment or performance of any operation

with this tool, other than those recommended in

this instruction manual may present a risk of

personal injury.

17 Do not abuse cord

Never carry the tool by its cord or pull it to

disconnect from the socket. Keep the cord away

from heat, oil and sharp edges.

18 Maintain tools with care

Keep the tools in good condition and clean for

better and safer performance. Follow the

instructions for maintenance and changing

accessories. Inspect the tool cords at regular

intervals and, if damaged, have them repaired by

an authorized BERNER repair agent. Inspect the

extension cords periodically and replace them if

damaged. Keep all controls dry, clean and free

from oil and grease.

19 Check for damaged parts

Before using the tool, carefully check it for damage

to ensure that it will operate properly and perform

its intended function. Check for misalignment and

seizure of moving parts, breakage of parts and

any other conditions that may affect its operation.

Have damaged guards or other defective parts

repaired or replaced as instructed.

Do not use the tool if the switch is defective.

Have the switch replaced by an authorized

BERNER repair agent.

20 Have your tool repaired by an authorized

BERNER repair agent

This Power Tool is in accordance with the

relevant safety regulations. To avoid danger,

electric appliances must only be repaired by

qualified technicians.

Package contents

The package contains:

1 Rotary Hammer

1 Side handle

1 Depth adjustment rod

1 Tube of lubricant

1 Kitbox

1 Instruction manual

1 Exploded drawing

• Check for damage to the tool, parts or accessories

which may have occurred during transport.

• Take the time to thoroughly read and

understand this manual prior to operation.

Description (fig. A)

Your BERNER Rotary Hammer has been designed

for professional hammer drilling and light chipping,

chiselling and demolition applications.

1 On/off switch

2 Electronic speed and impact control dial

3 Service indicator

4 Type of operation – Option switch

5 Security lock

6 Tool holder for SDS-max

accessories

7 Collar

8 Side handle

9 Side handle clamp wheel

10 Rear side handle position

11 Depth adjustment rod

12 Rear handle

Soft start feature

The soft start feature allows to build up speed slowly,

thus preventing the drill bit from walking off the

intended hole position when starting. The soft start

feature also reduces the immediate torque reaction

transmitted to the gearing and the operator if the

hammer is started with the drill bit in an existing hole.

Torque limiting clutch

All Rotary Hammers are equipped with a torque

limiting clutch that reduces the maximum torque

reaction transmitted to the operator in case of

jamming of a drill bit. This feature also prevents the

gearing and electric motor from stalling. The torque

limiting clutch has been factory-set and cannot be

adjusted.

Electronic speed and impact control (fig. B)

The electronic speed and impact control (2)

offers the following advantages:

- use of smaller drill bits without risk of bit breakage

- drilling into light and brittle materials without

shattering

- optimal tool control for precise chiselling

ENGLISH

Service and power-ON indicator LEDs

(fig. B)

The red service indicator LED (3) lights up when

the carbon brushes are nearly worn out to

indicate that the tool needs servicing. After

approx. 8 hours of use the motor will

automatically be shut off.

The carbon brushes are not user-serviceable.

Take the tool to an authorized BERNER repair agent.

Electrical safety

The electric motor has been designed for one

voltage only. Always check that the power supply

corresponds to the voltage on the rating plate.

Your BERNER tool is double insulated in

accordance with EN 50144; therefore no

earth wire is required.

Mains plug replacement

(U.K. & Ireland only)

• Should your mains plug need replacing and you

are competent to do this, proceed as instructed

below. If you are in doubt, contact an authorized

BERNER repair agent or a qualified electrician.

• Disconnect the plug from the supply.

• Cut off the plug and dispose of it safely; a plug

with bared copper conductors is dangerous if

engaged in a live socket outlet.

• Only fit 13 Amperes BS1363A approved plugs

fitted with the correctly rated fuse (1).

• The cable wire colours, or a letter, will be marked

at the connection points of most good quality

plugs. Attach the wires to their respective points

in the plug (see below). Brown is for Live (L) (2)

and Blue is for Neutral (N) (4).

• Before replacing the top cover of the mains plug

ensure that the cable restraint (3) is holding the

outer sheath of the cable firmly and that the

two leads are correctly fixed at the terminal

screws.

Never use a light socket.

Never connect the live (L) or neutral (N)

wires to the earth pin marked E or

For 115 V units with a power rating exceeding 1500

W, we recommend to fit a plug to BS4343 standard.

Using an extension cable

If an extension cable is required, use an approved

extension cable suitable for the power input of this

tool (see technical data). The minimum conductor

size is 1.5 mm

When using a cable reel, always unwind the cable

completely.

Also refer to the table below.

Conductor size (mm

) Cable rating (Amperes)

0.75 6

1.00 10

1.50 15

2.50 20

4.00 25

Cable length (m)

7.5 15 25 30 45 60

Voltage Amperes Cable rating (Amperes)

115 0 - 2.0 6 6 6 6 6 10

2.1 - 3.4 6 6 6 6 15 15

3.5 - 5.0 6 6 10 15 20 20

5.1 - 7.0 10 10 15 20 20 25

7.1 - 12.0 15 15 20 25 25 -

12.1 - 20.0 20 20 25 - - -

230 0 - 2.0 6 6 6 6 6 6

2.1 - 3.4 6 6 6 6 6 6

3.5 - 5.0 6 6 6 6 10 15

5.1 - 7.0 10 10 10 10 15 15

7.1 - 12.0 15 15 15 15 20 20

12.1 - 20.0 20 20 20 20 25 -

ENGLISH

Assembly and adjustment

Prior to assembly and adjustment

always unplug the tool.

Setting the electronic speed and impact

control dial (fig. B1

B2)

• Turn the dial (2) to the desired level. The higher

the number, the greater the speed and impact

energy. With dial settings from „1“ (low) to „7“

(full power) the tool is extremely versatile and

adaptable for many different applications.

(BHD-5 from "1" to "5")

The required setting is a matter of experience.

E.g. when using smaller diameter bits or when

drilling into ceramic or brittle materials, set the

dial to position „1“ (low).

Selecting the operating mode (fig. D1

& D2

)

Your Rotary Hammer can be used in two operating

modes:

Hammer drilling: simultaneous

rotating and impacting - for all concrete

and masonry drilling operations.

Hammering only with spindle lock:

impacting only - for light chipping,

chiselling and demolition applications.

SDS-max

chisels can be locked into 8

different positions (also refer to fig.

D2):

• Turn the option lever (4) so that it points

upwards.

• Turn the cutter to the desired position.

• Rotate the mode selector (4) until it points to

the

-symbol.

• In this mode the Rotary Hammer can also be

used as a lever to free a jammed drill bit.

• Turn the cutter till it snaps in its position.

Inserting and removing SDS-max

accessories (fig. C1

C2)

These models use SDS-max

drill bits and chisels

(refer to the inset in fig. C2 for a cross-section of

an SDS-max

bit shank).

• Unplug the tool.

• Insert the bit shank into the tool holder locking

sleeve (6) and turn the bit slightly until the

sleeve snaps in position.

• Pull on the bit to check if it is properly locked.

The hammering function requires the bit to be

able to move axially several centimetres when

locked in the tool holder.

• To remove a bit pull back the tool holder locking

sleeve (6) and pull the bit out of the tool holder.

Assembling and fitting the side handle (fig.

E1-E4)

The side handle (8) can be mounted in front or in

rear position on either side of the Rotary Hammer to

suit both RH- and LH-users.

Always operate the Rotary Hammer with

the side handle properly assembled.

Mounting in front position (fig. E1 & E2)

• Snap the steel ring (16) over the collar (7)

behind the tool holder (6). Squeeze both ends

together, mount the bush (14) and insert the

pin (15).

• Place the side handle clamp (13) and screw

on the clamp wheel (9). Do not tighten.

• Screw the side handle (8) into the clamp wheel

and tighten it.

• Rotate the side handle mounting assembly to the

desired position. For drilling horizontally with a

heavy drill bit, place the side handle at an angle

of approx. 20° (refer to fig. E2) for optimum

control.

• Lock the side handle mounting assembly in place

by tightening the clamp wheel (9).

Mounting in rear position (fig. E3 & E4)

The rear position is particularly useful when drilling

overhead or down into a floor. Refer to fig. D4.

• Unscrew the side handle (8) and remove it from

the front position. Leave the side handle

mounting assembly in front position so that the

depth adjustment rod can still be used.

• Screw the side handle directly into one of the rear

side handle positions (10) on either side of the tool.

Setting the drilling depth (fig. F)

• Insert the required drill bit.

• Loosen the clamp nut (17) and fit the depth

adjustment rod (11) through the hole in the

side handle clamp.

ENGLISH

• Push the drill bit into a surface at a right angle

and adjust the depth adjustment rod (11) as

shown.

• Tighten the clamp nut (17).

Instructions for use

• Always observe the safety instructions

and applicable regulations.

• Be aware of the location of pipework and

wiring.

• Apply only a gentle pressure to the tool

(approx. 20 kg). Excessive force does

not speed up drilling or chiselling but

decreases tool performance and may

shorten tool life.

Drilling with a solid bit (fig. A)

• Set the electronic speed and impact control dial (2).

• Set the mode selector lever (4) to the

„hammer drilling“ position.

• Insert the appropriate drill bit.

• Fit and adjust the side handle (8).

• If necessary, set the drilling depth.

• Mark the spot where the hole is to be drilled.

• Place the drill bit on the spot and press the

ON/OFF-switch (1).

• To stop the tool, release the ON/OFF-switch (1).

Always switch off the tool when work is finished

and before unplugging.

Drilling with a core bit (fig. A)

• Turn the electronic speed and impact control dial

(2) to medium or high speed position.

• Set the mode selector lever (4) to the

„hammer drilling“ position.

• Fit and adjust the side handle (8).

• Insert the appropriate core bit.

• Assemble the centerdrill into the core bit.

• Place the centerdrill on the spot and press the

ON/OFF-switch (1). Drill until the core penetrates

into the concrete approx. 1 cm.

• Stop drilling and remove the centerdrill. Place the

core bit back into the hole and continue drilling.

• When drilling through a structure thicker than

the depth of the core bit, break away the round

cylinder of concrete or core inside the bit at

regular intervals.

To avoid unwanted breaking away of concrete

around the hole, first drill a hole the diameter of

the centerdrill completely through the

structure. Then drill the cored hole halfway

from each side.

• To stop the tool, proceed as described above.

Chipping and chiselling (fig. A)

• Set the electronic speed and impact control dial (2).

• Select the type of operation – Turn the option

level (5) to “cut only”.

• Insert the appropriate chisel and rotate it by hand

to lock it into one of 8 positions.

• Fit and adjust the side handle (8).

• Press the ON/OFF-switch (1) and start working.

• To stop the tool, proceed as described above.

Various types of SDS-max

drill bits and chisels are

available as an option.

Consult BERNER for further information on the

appropriate accessories.

Maintenance

Your BERNER Power Tool has been designed to

operate over a long period of time with a minimum

of maintenance. Continuous satisfactory operation

depends upon proper tool care and regular cleaning.

• The Rotary Hammer is not user-serviceable.

Take the tool to an authorized BERNER repair

agent as soon as the service indicator LED (3)

lights up.

Lubrication

Your power tool requires no additional lubrication.

Cleaning

Keep the ventilation slots clear and regularly

clean the housing with a soft cloth.

ENGLISH

Unwanted tools and the environment

Take your tool to an authorized BERNER repair

agent where it will be disposed of in an

environmentally safe way.

GUARANTEE AND GUARANTEE SERVICE

Each tool, spare part or accessory is

consistently checked before being dispatched

from the manufacturing plant. If, despite this

fact, there are any defects, please send the

item directly to our Client Services

Headquarters or to the nearest service repair

shop of the firm BERNER.

The guarantee period is 12 months and starts

from the day of purchase, which must be

proved by the original of the purchase

document. During the guarantee period the

producer guarantees:

• free removal of possible defects;

• free replacement of all damaged parts;

• free professional servicing.

This is conditioned on the fact that the defect or

failure was not caused by unprofessional

service and that only original spare parts which

BERNER exclusively recommends for use in

BERNER tools were used.

The addresses of repair workshops are given

on the reverse side.

FRANÇAIS

MARTEAU ELECTROPNEUMATIQUE

BHD-5 / BHD-8

Félicitations!

Vous avez choisi un outil électrique BERNER. Depuis de nombreuses années, BERNER produit des

outils électriques adaptés aux exigences des utilisateurs professionnels.

Caractéristiques techniques

BHD-5 BHD-8

No. Prod. 170744 170745

Tension V 230 230

Puissance absorbée W 1.050 1.150

Vitesse en charge min

-1

135-275 140-280

Impact en charge min

-1

1.305-2.610 1.330-2.660

Energie d’impact J 1 - 9 1 - 10

Capacité de perçage dans le béton:

- foret mm 12 - 40 12 - 45

- trépan mm 40 - 90 40 - 100

Capacité de perçage optimale dans le béton:

- foret mm 18 - 30 20 - 38

Positions de burin 8 8

Porte-outil SDS-max

SDS-max

Poids kg 6,5 6,6

Fusible:

Outils 230 V 10 A

Les symboles suivants sont utilisés dans le

présent manuel:

En cas de non-respect des

instructions dans le présent manuel, il

y a risque de blessure, danger de mort

ou possibilité de dégradation de l’outil.

Dénote la présence de tension

électrique.

Déclaration CE de conformité

BHD-5 / BHD-8

BERNER déclare que ces outils ont été mis au

point en conformité avec les normes 98/37/CEE,

89/336/CEE, 73/23/CEE, EN 50144, EN 55014-1,

EN 55014-2, EN 61000-3-2 & EN 61000-3-3.

Niveau de pression acoustique suivant 86/188/

CEE & 98/37/CEE, mesuré suivant EN 50144:

BHD-5 BHD-8

(pression acoustique) dB(A)* 95,0 95,0

(puissance acoustique) dB(A) 103,5 103,5

* à l’oreille de l’opérateur

Prendre les mesures nécessaires

pour la protection de l’ouïe lorsque le

niveau de pression acoustique est

supérieur à 85 dB(A).

FRANÇAIS

Valeur moyenne pondérée du carré de

l’accélération suivant EN 50144:

BHD-5 BHD-8

9,7 m/s

9,8 m/s

Mario Ferretti Jean-Marie Biren

Chief Executive Chief Operations

Officer (CEO) Officer BERNER (COO)

BERNER GmbH, D-74653 Künzelsau

Instructions de sécurité

Afin de réduire le risque de décharge électrique,

de blessure et d’incendie lors de l’utilisation

d’outils électriques, observer les consignes de

sécurité fondamentales en vigueur. Lire et

observer les instructions avant d’utiliser l’outil.

Conserver ces instructions de sécurité!

Généralités

1 Tenir votre aire de travail propre et bien

rangée

Le désordre augmente les risques d’accident.

2 Tenir compte des conditions ambiantes

Ne pas exposer les outils électriques à l’humidité.

Veiller à ce que l’aire de travail soit bien éclairée.

Ne pas utiliser d’outils électriques en présence

de liquides ou de gaz inflammables.

3 Attention aux décharges électriques

Eviter le contact corporel avec des éléments

reliés à la terre, comme par exemple tuyaux,

radiateurs, cuisinières électriques et

réfrigérateurs.

Sous des conditions de travail extrêmes (par

exemple: humidité élevée, dépôt de

poussières métalliques, etc.) la sécurité

électrique peut être augmentée en insérant un

transformateur d’isolation ou un disjoncteur

différentiel (FI).

4 Tenir les enfants éloignés

Ne pas permettre que d’autres personnes touchent

l’outil ou le câble de rallonge. La supervision est

obligatoire pour les moins de 16 ans.

5 Câble de rallonge pour l’extérieur

A l’extérieur, n’utiliser que des câbles de rallonge

homologués portant le marquage correspondant.

6 Ranger vos outils dans un endroit sûr

Ranger les outils non utilisés dans un endroit sec,

fermé à clé et hors de la portée des enfants.

7 Porter des vêtements de travail appropriés

Ne pas porter de vêtements flottants ou de

bijoux. Ils pourraient être happés par les pièces

en mouvement. Lors de travaux à l’extérieur,

il est recommandé de porter des gants en

caoutchouc et des chaussures à semelle anti-

dérapante. Le cas échéant, porter une garniture

convenable retenant les cheveux longs.

8 Porter des lunettes de protection

Utiliser aussi un masque si le travail exécuté

produit de la poussière ou des copeaux volants.

9 Attention au niveau de pression acoustique

Prendre les mesures nécessaires pour la

protection de l’ouïe lorsque le niveau de pression

acoustique est supérieur à 85 dB(A).

10 Bien fixer la pièce à travailler

Pour plus de sécurité, fixer la pièce à travailler avec

un dispositif de serrage ou un étau. Ainsi, vous

aurez les deux mains libres pour manier l’outil.

11 Adopter une position confortable

Toujours tenir les deux pieds à terre et garder

l’équilibre.

12 Eviter tout démarrage involontaire

Ne pas porter l’outil en ayant un doigt placé sur

l’interrupteur. Mettre l’interrupteur en position

d’arrêt avant de mettre la fiche dans la prise.

13 Faire preuve de vigilance

Observer votre travail. Faire preuve de bon sens.

Ne pas employer l’outil en cas de fatigue.

14 Enlever la fiche de la prise

Débrancher l’outil et attendre qu’il soit complètement

immobilisé avant de le laisser, de procéder à

l’entretien ou au changement d’accessoires.

15 Enlever les clés de réglage

Avant de mettre l’outil en marche, retirer les clés

et outils de réglage.

16 Utiliser l’outil adéquat

Le domaine d’utilisation de l’outil est décrit dans

le présent manuel. Ne pas utiliser d’outils ou

d’accessoires de trop faible puissance pour

exécuter des travaux lourds. Ne pas utiliser des

outils à des fins et pour des travaux pour

lesquels ils n’ont pas été conçus.

FRANÇAIS

Attention! L’utilisation d’accessoires autres que

ceux recommandés dans le présent manuel

pourrait entraîner un risque de blessure.

Utiliser l’outil conformément à sa destination.

17 Préserver le câble d’alimentation

Ne pas porter l’outil par le câble et ne pas tirer

sur celui-ci pour débrancher la fiche de la prise.

Préserver le câble de la chaleur, de l’huile et des

arêtes vives.

18 Entretenir vos outils avec soin

Maintenir vos outils affûtés et propres afin de

travailler mieux et plus sûrement. Observer les

instructions d’entretien et de changement

d’accessoires. Vérifier régulièrement l’état du

câble d’alimentation et, s’il est endommagé,

le faire changer par votre Service agréé BERNER.

Vérifier périodiquement le câble de rallonge et le

remplacer s’il est endommagé. Maintenir les

poignées sèches et exemptes d’huile et de graisse.

19 Contrôler si votre outil est endommagé

Avant d’utiliser l’outil, vérifier qu’il n’est pas

endommagé. Pour cela, contrôler l’alignement des

pièces en mouvement et leur grippage éventuel.

Tous les composants doivent être montés

correctement et remplir les conditions pour garantir

le fonctionnement impeccable de l’outil. Faire

réparer ou échanger tout dispositif de sécurité et

toute pièce endommagée conformément aux

instructions. Ne pas utiliser l’outil quand

l’interrupteur est défectueux. Faire remplacer

l’interrupteur par un Service agréé BERNER.

20 Faire réparer votre outil par un Service

agréé BERNER

Cet outil est conforme aux consignes de sécurité

en vigueur. La réparation des outils électriques

est strictement réservée aux personnes qualifiées.

Contenu de l’emballage

L’emballage contient:

1 Marteau électropneumatique

1 Poignée latérale

1 Butée de profondeur

1 Tube de lubrifiant

1 Coffret en métal

1 Manuel d’instructions

1 Dessin éclaté

• Vérifier si l’outil, les pièces ou les accessoires ne

présentent pas de dommages dus au transport.

• Prendre le temps de lire et de comprendre

parfaitement le présent manuel avant de

mettre votre outil en marche.

Description (fig. A)

Votre marteau électropneumatique BERNER a

été conçu pour une utilisation professionnelle

dans le domaine du perçage et pour de légers

travaux de burinage, fraisage et démolition.

1 Interrupteur marche/arrêt

2 Régulateur de vitesse et d’impact électroniques

3 Indicateur de service

4 Type de service – commutateur d’option

5 Fermeture de sécurité

6 Porte-outil pour accessoires SDS-max

7 Collet

8 Poignée latérale

9 Molette de blocage

10 Logement arrière

11 Butée de profondeur

12 Poignée postérieure

Dispositif de démarrage progressif

Ces outils sont équipés d’un dispositif

électronique permettant un démarrage progressif

pour assurer une bonne tenue de l’outil en début

de travail tout en permettant d’éviter l’à-coup du

démarrage quand l’outil est mis en marche avec

le foret dans un trou existant.

Limiteur de couple

Tous les marteaux électropneumatiques sont

équipés d’un limiteur de couple réduisant l’à-coup

en cas de blocage du foret. Cette caractéristique

évite aussi le calage de l’engrenage et du moteur

électrique. Ajusté à l’usine, le limiteur de couple

n’est pas réglable.

Variateur de vitesse et d’impact

électronique (fig. B)

Le variateur de vitesse et d’impact électronique

(2) offre les avantages suivants:

- utilisation de forets plus petits sans risque de

rupture

- perçage de matériaux légers et cassants sans

fractionnement

- contrôle optimal de l’outil pour fraisage précis

FRANÇAIS

Témoins indicateurs de service et de mise en

circuit (fig. B)

Le témoin indicateur de service rouge (3) s’allume

quand les charbons sont presque usés pour

indiquer qu’il y a lieu de faire réviser l’outil. Le

moteur sera automatiquement mis hors circuit au

bout d’environ 8 heures de fonctionnement, si les

charbons ne sont pas changés. Pour changer les

charbons, faire appel à un Service agréé

BERNER.

Sécurité électrique

Le moteur électrique a été conçu pour une seule

tension. Vérifier si la tension secteur correspond à la

tension indiquée sur la plaque d’identification.

Cet outil à double isolation est conforme

à la norme EN 50144; un branchement à

la terre n’est donc pas nécessaire.

CH Toujours utiliser la fiche prescrite lors du

remplacement du câble d’alimentation.

Type 11 pour la classe II

(Isolation double) - outils

Type 12 pour la classe I

(Conducteur de terre) - outils

CH En cas d’utilisation à l’extérieur,

connecter les outils portatifs à un

disjoncteur FI.

Remplacement du cordon secteur ou de la

fiche

Après le remplacement du cordon secteur ou de la

fiche, s’en débarrasser en songeant à la sécurité car

il est dangereux de réutiliser un cordon secteur ou

une fiche dont les conducteurs sont dénudés.

Câbles de rallonge

Si un câble de rallonge est nécessaire, utiliser un

câble de rallonge homologué adapté pour la

puissance absorbée de cet outil (voir les

caractéristiques techniques). La section minimum

du conducteur est de 1,5 mm

En cas d’utilisation d’un dévidoir, toujours dérouler

le câble complètement.

Généralités: Utiliser uniquement des câbles

d’alimentation du type H07RN-F.

Assemblage et réglage

Toujours retirer la fiche de la prise avant

de procéder à l’assemblage ou au réglage.

Réglage de la vitesse et de l’impact

électroniques (fig. B)

• Choisir le niveau désiré au moyen du

régulateur (2). La vitesse et l’énergie d’impact

augmentent à mesure que le chiffre s’élève. Le

chiffre variant de „1“ (basse vitesse/couple

élevé) à „7“ (haute vitesse/couple réduit), l’outil

est extrêmement flexible et s’adapte à bon

nombre d’applications. L’expérience dictera le

réglage exact. (BHD-5 de "1" a‘ "5")

Ainsi, en cas de forets de faible diamètre ou en

cas de perforation de céramique ou de

matériaux cassants, choisir le niveau „1“

(basse vitesse/couple élevé).

Sélection du mode de travail (fig. D1

D2)

Votre marteau électropneumatique s’utilise en deux

modes de travail:

Perçage avec percussion pour béton et

maçonnerie.

Percussion sans rotation pour légers

travaux de burinage, fraisage et

démolition. Les burins SDS-max

peuvent être bloqués en 8 positions

différentes (voir aussi la fig. C):

• Tournez le levier d’option (4) jusqu’il s’oriente

en haut.

• Tournez le faucheur dans la position désirée.

• Tourner le sélecteur de mode (4) vers le

symbole

Dans ce mode, le marteau électropneumatique

peut aussi servir de levier pour dégager un foret

bloqué.

• Tournez le faucher jusqu’il s’enlise dans sa

position.

Montage et démontage des accessoires

SDS-max

(fig. C1

C2)

Ces modèles utilisent des forets et des burins

SDS-max

(l’encart dans la fig. C2 représente la

section de la queue d’un accessoire SDS-max

• Débrancher l’outil.

FRANÇAIS

• Introduire la queue du foret et le tourner

légèrement en appuyant dessus jusqu’à ce qu’il

s’enfonce complètement dans le porte-outil.

• Tirer sur le foret pour vérifier son blocage.

En mode de perçage avec percussion, le foret

serré dans le porte-outil doit pouvoir rentrer et

sortir de plusieurs centimètres.

• Pour démonter le foret, tirer vers l’arrière la bague

de blocage du porte-outil (6) et enlever le foret.

Assemblage et montage de la poignée

latérale (fig. E1 - E4)

La poignée latérale (8) peut être montée en position

avant ou bien en position arrière, à gauche ou à

droite pour droitiers et gauchers.

Toujours utiliser le marteau

électropneumatique avec la poignée

latérale en place.

Montage en position avant (fig. E1

& E2

)

• Engager le collier en métal (16) sur le collet

derrière le porte-outil (6). Comprimer les deux

extrémités, monter la bague (14) et introduire

la cheville (15).

• Mettre en place le serre-collier (13) et visser la

molette de blocage (9) sans la serrer.

• Visser le manche dans la molette de blocage et

le serrer.

• Tourner le support de la poignée latérale dans la

position désirée. Pour percer horizontalement

avec un foret de grande taille, placer le manche à

un angle d’environ 20° (voir fig. E2) pour

obtenir un contrôle optimal.

• Bloquer le support de la poignée latérale en

serrant la molette (9).

Montage en position arrière (fig. E3

& E4

)

La position arrière est particulièrement utile en

cas de travaux dans les plafonds ou les sols. Voir

la fig. D4.

• Desserrer le manche et l’enlever de sa

position avant. Laisser le support de la

poignée latérale (8) en place pour pouvoir

continuer à utiliser la butée de profondeur.

• Visser le manche directement dans un des

logements arrière (10) prévus à cet effet.

Réglage de la profondeur de perforation

(fig. F)

• Introduire un foret adapté.

• Desserrer l’écrou à ailettes (17) et introduire la

butée de profondeur (11) par le trou dans le

serre-collier de la poignée latérale.

• Maintenir le foret à l’endroit où le trou va être

percé et régler la butée de profondeur (11)

comme l’indique la figure.

• Serrer l’écrou à ailettes (17).

Mode d’emploi

• Toujours respecter les consignes de

sécurité et les règles en vigueur.

• Se renseigner sur l’emplacement des

tuyauteries et des câblages.

• Appliquer une force modérée (environ

20 kg) sur l’outil. Une pression excessive

n’accélère pas le perçage ou le fraisage

mais altère la performance de l’outil et

risque de réduire sa durée de vie.

Perçage avec un foret (fig. A)

• Régler le régulateur de vitesse et d’impact

électroniques (2).

• Mettre le sélecteur de mode (4) sur perçage

avec percussion.

• Introduire un foret adapté.

• Assembler et ajuster la poignée latérale (8).

• Si nécessaire, régler la profondeur de perçage.

• Marquer l’endroit où le trou va être percé.

• Placer le foret à l’endroit marqué et enfoncer

l’interrupteur MARCHE/ARRET (1).

• Pour arrêter l’outil, relâcher l’interrupteur

MARCHE/ARRET (1). Toujours mettre l’outil à

l’ARRET après le travail et avant de

débrancher l’outil.

Perçage avec un trépan (fig. A)

• Régler le régulateur de vitesse et d’impact

électroniques (2) sur une vitesse moyenne ou

élevée.

• Mettre le sélecteur de mode (4) sur perçage

avec percussion.

• Assembler et ajuster la poignée latérale (8).

• Introduire un trépan adapté.

• Monter le foret pilote dans le trépan.

• Placer le foret pilote à l’endroit où le trou va

FRANÇAIS

être percé et enfoncer l’interrupteur MARCHE/

ARRET (1). Percer jusqu’à ce que le trépan

pénètre le béton d’environ 1 cm.

• Arrêter l’outil et enlever le foret pilote. Reprendre

le travail en plaçant le trépan dans le trou existant.

• En cas de perçage d’une structure plus épaisse

que la profondeur du trépan, casser

régulièrement la carotte de béton qui se forme à

l’intérieur du trépan.

Pour éviter d’endommager le béton en fin de

perçage, percer un trou du diamètre du foret

pilote à travers toute l’épaisseur de la structure.

Ensuite, percer au trépan la moitié du trou en

partant de chacun des côtés.

• Pour arrêter l’outil, procéder comme décrit

ci-dessus.

Burinage et fraisage (fig. A)

• Régler le régulateur de vitesse et d’impact

électroniques (2).

• Positionnez le type d’opération – le levier

d’option (4) sur « couper seulement ».

• Introduire un burin adapté et le tourner à la main

pour le bloquer dans une des 8 positions.

• Assembler et ajuster la poignée latérale (8).

• Enfoncer l’interrupteur MARCHE/ARRET (1) et

commencer le travail.

• Pour arrêter l’outil, procéder comme décrit ci-

dessus.

Divers types de forets et de burins SDS-max

sont

disponibles en option.

BERNER pourra vous renseigner sur les accessoires

qui conviennent le mieux pour votre travail.

Entretien

Votre outil BERNER a été conçu pour durer

longtemps avec un minimum d’entretien.

Son fonctionnement satisfaisant dépend en large

mesure d’un entretien soigneux et régulier.

• La révision du marteau électropneumatique

est réservée aux techniciens du Service

agréé BERNER. Une telle révision est

nécessaire dès que le témoin indicateur (3)

s’allume.

Lubrification

Votre outil électrique ne nécessite aucune

lubrification additionnelle.

Nettoyage

Les fentes d’aération doivent toujours être

dégagées. Nettoyer régulièrement le boîtier avec un

chiffon doux.

FRANÇAIS

LA GARANTIE ET LE SERVICE

POUR LE CLIENT

Chaque outillage, piece de recharge ou

accessoires sont contrôlés a fonds avant

l'expédition de l'usine. Si malgré cela vous

trouviez des défauts, envoyez la piece

défectueuse a notre centrale pour clients ou

dans l'atelier de réparation contractuel de la

société BERNER le plus proche.

Le délai de garantie de 12 mois commence par

le jour d'achat, ce que doit etre prouvé par

l'original du document d'achat. Pendant le délai

de garantie le producteur garanti:

• Réparation gratuite des défauts éventuels

• Echange gratuit de toutes les pieces

endommagées

• Le service gratuit et professionnel

La condition est que la panne ou le défaut

n'ont pas été causés par une manouvre non-

professionnelle ou l'utilisation autre que les

pieces de rechange expressément

recommandées par l'entreprise BERNER dans

l'outillage de l'entreprise BERNER ont été

usées.

Les adresses des ateliers de réparation

contractuels sont données au verso.

ITALIANO

MARTELLO ELETTROPNEUMATICO

BHD-5 / BHD-8

Congratulazioni!

Siete entrati in possesso di un Elettroutensile BERNER. Anni di esperienza, continui miglioramenti ed

innovazioni tecnologiche fanno dei prodotti BERNER uno degli strumenti più affidabili per l’utilizzatore

professionale.

Dati tecnici

BHD-5 BHD-8

No. Prod. 170744 17045

Tensione V 230 230

Potenza assorbita W 1.050 1.150

Colpi al minuto min

-1

1.305-2.610 1.330-2.660

Velocità a carico min

-1

135-275 140-280

Forza di percussione J 1 - 9 1 - 10

Capacità massima di foratura in calcestruzzo:

- con punte integrali mm 12-40 12-45

- con punte a corona mm 40-90 10-100

Capacità ottimale di foratura in calcestruzzo:

- con punte integrali mm 18-30 20-38

Posizioni scalpello 8 8

Portapunte SDS-max

SDS-max

Peso kg 6,5 6,6

Fusibili:

Modelli da 230 V 10 A

I seguenti simboli vengono usati nel presente

manuale:

Indica rischio di infortunio, pericolo di

morte o danno all’apparecchio qualora

non ci si attenga alle istruzioni contenute

nel presente manuale.

Indica pericolo di scossa elettrica.

Dichiarazione CE di conformità

BHD-5 / BHD-8

BERNER dichiara che gli Elettroutensili sono stati

costruiti in conformità alle norme: 98/37/CEE,

89/336/CEE, 73/23/CEE, EN 50144, EN 55014-1,

EN 55014-2, EN 61000-3-2 & EN 61000-3-3.

Il livello di rumorosità è conforme alle norme

86/188/CEE e 98/37/CEE, dati ricavati in base alla

norma EN 50144:

BHD-5 BHD-8

(rumorosità) dB(A)* 95,0 95,0

(potenza sonora) dB(A) 103,5 103,5

* all’orecchio dell’operatore

Prendere appropriate misure a

protezione dell’udito qualora il livello

acustico superasse gli 85 dB(A).

ITALIANO

Il valore medio quadratico ponderato

dell’accelerazione secondo EN 50144:

BHD-5 BHD-8

9,7 m/s

9,8 m/s

Mario Ferretti Jean-Marie Biren

Chief Executive Chief Operations

Officer (CEO) Officer BERNER (COO)

BERNER GmbH, D-74653 Künzelsau

Norme generali di sicurezza

Durante l’utilizzo di utensili elettrici adottate

sempre le elementari norme di sicurezza atte a

ridurre i rischi d’incendio, scariche elettriche e

ferimenti. Leggere attentamente le seguenti

istruzioni prima di utilizzare il prodotto.

Custodire con cura le istruzioni!

Norme generali

1 Tenere pulita l’area di lavoro

Ambienti e banchi di lavoro in disordine possono

essere causa d’incidenti.

2 Tener presenti le caratteristiche

dell’ambiente di lavoro

Non esporre gli utensili elettrici all’umidità.

Tenere ben illuminata l’area di lavoro. Non usare

gli utensili elettrici in luoghi con atmosfera

gassosa o infiammabile.

3 Proteggersi da scariche elettriche

Evitare il contatto con oggetti dotati di scarico a

terra (per es. tubi, termosifoni, cucine e frigoriferi).

Durante impieghi estremi (per es. alto livello di

umidità, polvere metallica, ecc.) si può aumentare

la sicurezza elettrica collegando in serie un

trasformatore d’isolamento o un interruttore di

sicurezza per correnti di guasto (FI).

4 Tenere i bambini lontani dall’area di lavoro

Non permettere che persone estranee tocchino

l’utensile o il cavo di prolunga. Per i ragazzi di età

inferiore ai 16 anni è richiesta la supervisione di

un adulto.

5 Cavo di prolunga per l’uso esterno

Se l’utensile viene utilizzato all’aperto, si faccia

uso soltanto di un cavo di prolunga di tipo

idoneo, appositamente previsto e

contrassegnato per l’uso esterno.

6 Custodia dell’elettroutensile dopo l’uso

Riporre gli Elettroutensili in luogo sicuro e ben

asciutto, fuori dalla portata dei bambini.

7 Usare il vestiario appropriato

Evitare l’uso di abiti svolazzanti, catenine, ecc. in

quanto potrebbero rimanere impigliati nelle parti

mobili dell’utensile. Lavorando all’aperto indossare

guanti di gomma e scarpe con suole antisdrucciolo.

Raccogliere i capelli se si portano lunghi.

8 Usare occhiali protettivi

Usare inoltre una maschera antipolvere qualora si

producano polvere o particelle volatili.

9 Rumorosità eccessiva

Prendere appropriate misure a protezione

dell’udito se il livello acustico supera gli 85 dB(A).

10 Bloccare il pezzo da lavorare

Usare pinze o morse per bloccare il pezzo da

lavorare, ciò aumenta la sicurezza e consente di

mantenere entrambe le mani libere per operare

meglio.

11 Non sbilanciarsi

Mantenere sempre un buon equilibrio evitando

posizioni malsicure.

12 Evitare accensioni accidentali

Non eseguire il trasporto dell’Elettroutensile

collegato alla rete di alimentazione tenendo il dito

sull’interruttore. Assicurarsi che l’interruttore sia

in posizione OFF prima di inserire la spina.

13 Stare sempre attenti

Prestare attenzione a quanto si sta facendo.

Usare il proprio buon senso e non utilizzare

l’utensile quando si è stanchi.

14 Staccare l’alimentazione dell’utensile

Spegnere l’utensile ed attendere il suo arresto

completo prima di lasciarlo incustodito.

Staccare la spina dalla presa se l’utensile rimane

inutilizzato e prima di eseguire qualsiasi

operazione di manutenzione dell’utensile o di

sostituzione degli accessori.

15 Non lasciare sull’utensile chiavi o strumenti

di misura

Prima di mettere in funzione l’Elettroutensile si

abbia cura di togliere chiavi e altri strumenti.

ITALIANO

16 Usare l’utensile adatto

L’utilizzo previsto è indicato nel presente manuale.

Non forzare utensili e accessori di potenza

limitata impiegandoli per lavori destinati ad

utensili di maggiore potenza.

Attenzione! L’uso di accessori o attrezzature

diversi, o l’impiego del presente utensile per

scopi diversi, da quelli raccomandati nel manuale

d’uso possono comportare il rischio di infortuni.

17 Non abusare del cavo elettrico

Non trascinare l’utensile né disinserire la spina

strattonando il cavo di alimentazione.

Proteggere il cavo dal calore, dagli olii minerali e

dagli bordi taglienti.

18 Mantenere l’utensile con cura

Tenere gli accessori sempre ben affilati e puliti

per un migliore e più sicuro utilizzo. Osservare le

istruzioni per la lubrificazione e la sostituzione

degli accessori. Controllare periodicamente lo

stato del cavo di alimentazione, e se danneggiato

farlo riparare presso un Centro di Assistenza

tecnica autorizzato BERNER. Tenere gli organi di

comando puliti, asciutti e privi di olio o grasso.

19 Controllare che non vi siano parti danneggiate

Prima dell’utilizzo controllare scrupolosamente

che non vi siano parti danneggiate e che l’utensile

sia in grado di effettuare il suo lavoro in modo

corretto. Controllare l’allineamento delle parti

mobili assicurandosi che non vi siano grippaggi,

danni ai componenti o ai supporti, ed altre

condizioni che possono compromettere il buon

funzionamento dell’utensile. Dispositivi di

sicurezza e altre parti difettose devono essere

riparate o sostituite secondo le modalità previste.

Non usare l’utensile se l’interruttore è difettoso e

provvedere alla sua sostituzione ricorrendo ad un

Centro di Assistenza autorizzato BERNER.

20 Rivolgersi ai Centri di Assistenza Tecnica

autorizzati BERNER per le riparazioni

Il presente Elettroutensile è conforme alle principali

norme di sicurezza vigenti. Per evitare pericolo di

infortuni, le riparazioni alle apparecchiature

elettriche devono essere effettuate

esclusivamente da personale qualificato.

Contenuto dell’imballo

L’imballo comprende:

1 Martello elettropneumatico

1 Impugnatura laterale

1 Asta di regolazione della profondità

1 Tubetto di lubrificante

1 Cassetta di trasporto

1 Manuale istruzione

1 Disegno esploso

• Accertarsi che l’utensile, i componenti o gli

accessori non abbiano subito danni durante il

trasporto.

• Leggere a fondo, con calma e con la massima

attenzione il presente manuale prima di mettere

in funzione l’utensile.

Descrizione (fig. A)

Il Vostro Martello BERNER è stato progettato per

l’utilizzo professionale in lavori di foratura a percussione,

scheggiatura leggera e scalpellatura, demolizione.

1 Interruttore acceso/spento

2 Selettore del controllo elettronico velocità e

percussioni

3 Indicatore di servizio

4 Maniera di funzionamento – commutatore

d’opzione

5 Chiusura di sicurezza

6 Portapunte per accessori SDS-max

7 Collare

8 Impugnatura laterale

9 Ghiera bloccamorsetto dell’impugnatura laterale

10 Foro fissaggio impugnatura in posizione arretrata

11 Asta di profondità regolabile

12 Maniglia posteriore

Limitazione della corrente di spunto

Il limitatore di spunto consente un’erogazione

graduale di corrente all’utensile nella fase di

avviamento: ciò permette l’accelerazione

progressiva, evitando lo strappo iniziale.

Questo dispositivo è particolarmente utile per motivi

di sicurezza, quando si opera in spazi ristretti.

Frizione di sicurezza

Tutti i martelli sono dotati di un’apposita frizione che

riduce l’erogazione della coppia al fine di proteggere

l’operatore da contraccolpi provocati dal bloccaggio

della punta nel materiale.

Il dispositivo previene anche l’arresto improvviso

della rotazione e del motore. La frizione è stata

tarata in fabbrica e pertanto non può essere

modificata.

ITALIANO

Controllo elettronico della velocità e

percussione (fig. B)

La regolazione elettronica della velocità e delle

percussioni (2) offre i seguenti vantaggi:

- Impiego di punte di piccole dimensioni senza il

rischio di rottura delle punte

- Foratura in materiali fragili senza il pericolo di

frantumazione del materiale

- Controllo ottimale dell’utensile per scalpellature di

precisione

Indicatori Led di manutenzione e

accensione (fig. B)

L’indicatore Led rosso (3) si accende quando lo

stato di usura delle spazzole al carbone ha

superato il limite massimo ed è necessaria la

sostituzione. Dopo un ciclo di circa 8 ore operative

il motore si spegne automaticamente. Le spazzole

al carbone non possono essere sostituite

dall’utente. Portare l’utensile presso un centro di

assistenza tecnica BERNER.

Norme di sicurezza elettrica

Il motore elettrico è stato predisposto per operare

con un unico voltaggio. Assicurarsi che il voltaggio a

disposizione corrisponda a quello indicato sulla

targhetta.

Il Vostro utensile BERNER è fornito di

doppio isolamento, in ottemperanza alla

norma EN 50144, perciò non è richiesta

la messa a terra.

CH Per la sostituzione del cavo di alimentazione,

utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II

(doppio isolamento) - utensili elettrici

Tipo 12 per la classe I

(messa a terra) - utensili elettrici

CH Gli apparecchi portatili, utilizzati in

ambiente esterno, devono essere

collegati ad un interruttore

differenziale.

Sostituzione del cavo o della spina

Quando occorre sostituire la spina, smaltire la spina

vecchia in modo appropriato; è pericoloso inserire

una spina con i conduttori di rame scoperti in una

presa di corrente sotto tensione.

Impiego di una prolunga

In caso di impiego di una prolunga, quest’ultima

dovrà essere di tipo omologato e di dimensione

idonee a garantire l’alimentazione elettrica

dell’apparecchio (vedere le caratteristiche tecniche).

La dimensione minima del conduttore è 1,5 mm

Se si utilizza un avvolgitore, estrarre il cavo per

l’intera lunghezza.

Norma generale: Utilizzare esclusivamente cavi

di alimentazione del tipo H07RN-F.

Assemblaggio e regolazione

Prima di effettuare il montaggio o la

regolazione disinserire sempre la spina

dalla presa di alimentazione.

Regolazione elettronica della velocità e

delle percussioni (fig. B)

• Ruotare il selettore (2) portandolo al livello

desiderato. Al progressivo aumento dei numeri

del corrisponde una velocita’ ed una forza di

percussione maggiori. La gamma di velocita’

selezionabili tra 7 diverse posizioni dalla „1“

(minimo) alla „7“ (massimo di potenza) rende

l’apparecchio estremamente versatile ed adatto

agl’impieghi più disparati. (BHD-5 di "1" a "5")

La scelta dovrà essere effettuata in base alla

pratica. Per esempio se occorre forare in

ceramica o in materiale fragile o se si utilizza

una punta di diametro ridotto, posizionare il

selettore su „1“ (minimo).

Selezione del tipo di funzionamento (fig. D1

D2)

I martelli possono essere adoperati in due modi

diversi:

A percussione: con rotazione e

percussione simultanee per lavori in

calcestruzzo e muratura.

Solo a percussione con esclusione della

rotazione: Funzionamento solo a

percussione, per lavori di scalpellatura

leggera e demolizione. Lo scalpello ad

attacco SDS-max

può essere bloccato in 8

posizioni diverse (vedere anche la fig. D2):

ITALIANO

• Girate il braccio a leva (4) verso sopra.

• Girate lo scalpello nella posizione richiesta.

• Ruotare l’apposito selettore (4) al simbolo

In tal modo il martello elettropneumatico può

essere impiegato anche come leva per liberare

punte bloccate.

• Girate lo scalpello fino a che entra nella sua

posizione.

Inserimento e rimozione degli accessori ad

attacco SDS-max

(fig. C1

C2)

I suddetti modelli utilizzano punte e scalpelli ad

attacco SDS-max

(fare riferimento all’inserto di fig.

C2 per la sezione trasversale dell’attacco di una

punta SDS-max

• Staccare la spina dalla presa di alimentazione.

• Inserire l’attacco dello scalpello nel manicotto di

bloccaggio (6) del portapunta ed far ruotare

leggermente lo scalpello fino a determinare il

rientro del manicotto che si riaggancia nella sua

posizione.

• Tirare la punta per accertarsi che sia bloccata in

modo appropriato. Per il funzionamento a

percussione si rende necessario che la punta possa

muoversi di alcuni centimetri lungo il proprio

asse, dopo essere stata fissata nel portapunta.

• Per rimuovere la punta, tirare verso il retro il

manicotto di bloccaggio (6) del portapunte ed

estrarre la punta dal portapunta.

Assemblaggio e montaggio

dell’impugnatura laterale (fig. E1

E7)

L’impugnatura laterale (8) può essere montata sia

nella posizione anteriore che in quella posteriore su

entrambi i lati in modo da adattare il Martello sia

all’utente destrimano che a quello mancino.

Utilizzare sempre il martello con

l’impugnatura laterale correttamente

assemblata.

Montaggio nella posizione avanzata

(fig. E1

E2)

• Fissare la staffa d’acciaio (16) sul collare (7)

oltre il portapunta (6). Avvicinare le due

estremità della staffa, fissare la boccola

filettata (14) ed inserirvi la spina (15).

• Posizionare il morsetto dell’impugnatura (13) e

montarvi sopra la ghiera (9) senza stringere.

• Avvitare l’impugnatura laterale (8) nella ghiera

e stringere.

• Far quindi ruotare tutto l’insieme di fissaggio

dell’impugnatura orientandolo nella posizione più

congeniale. Per forature orizzontali con una

punta pesante, sistemare l’impugnatura in un

angolo di 20° circa (vedere la fig. E2) in modo

da ottimalizzare la presa.

• Bloccare l’assieme nella posizione desiderate

stringendo la ghiera (9).

Montaggio nella posizione arretrata

(fig. E3

E4)

Il montaggio in posizione arretrata risulta

particolarmente utile per lavori in alto o in basso

(pavimento). Fare riferimento alla fig. D4.

• Svitare l’impugnatura laterale (8) e smontarla

dalla posizione avanzata. Lasciare il resto del

meccanismo di fissaggio nella posizione in cui si

trova in modo da permettere l’uso dell’asta di

regolazione della profondità.

• Avvitare l’impugnatura direttamente in uno dei

fori di posizionamento (10) posti sui due lati

dell’apparecchio.

Regolazione della profondità di foratura

(fig. F)

• Inserire la punta richiesta nel mandrino.

• Allentare il dado alettato di bloccaggio (17) ed

introdurre l’asta di regolazione della profondità

(11) nel foro del morsetto dell’impugnatura.

• Spingere la punta contro una superficie secondo

l’angolazione richiesta e regolare l’asta di

profondità (11) nel modo illustrato.

• Stringere il dado di bloccaggio (17).

Istruzioni per l’uso

• Osservare sempre le istruzioni per la

sicurezza e le normative vigenti.

• Accertarsi di non forare sopra tubi o fili

elettrici.

• Esercitare solo una pressione modesta

sull’utensile (circa 20 kg). La pressione

eccessiva non solo non aumenta la

velocità di foratura o di scalpellatura

ma influisce negativamente anche

sulla durata dell’utensile.

ITALIANO

Foratura con punte integrali (fig. A)

• Regolare al valore desiderato il selettore

elettronico della velocità e della percussione (2).

• Disporre il selettore rotazione-percussione (4)

nella posizione di „percussione“.

• Inserire la punta del tipo richiesto.

• Montare l’impugnatura laterale (8) e regolarne il

posizionamento.

• Se necessario utilizzare l’asta di profondità.

• Collocare la punta in corrispondenza del punto in

cui forare e premere l’interruttore a grilletto

ON/OFF (1).

• Per fermare il martello, allentare l’interruttore a

grilletto ON/OFF (1).

Spegnete sempre l’utensile al termine del lavoro

e prima di disinserire la spina.

Foratura con punte a corona (fig. A)

• Regolare il selettore elettronico della velocità e

dell’impatto (2) a una velocità moderata o alta.

• Porre il selettore rotazione-percussione (4)

nella posizione di „percussione“.

• Montare l’impugnatura laterale (8) e regolarne il

posizionamento.

• Inserire la punta a corona del tipo richiesto.

• Assemblare la punta di centraggio nella punta a

corona.

• Posizionare la punta di centraggio in

corrispondenza del punto in cui forare e premere

l’interruttore a grilletto ON/OFF (1). Iniziare la

foratura arrestandosi quando la punta a corona è

penetrata per 1 cm circa nel calcestruzzo.

• Togliere la punta di centraggio. Inserire la punta a

corona nel foro e procedere con la foratura.

• Se si fora in una struttura di spessore

maggiore della profondità della punta a corona

eliminare ad intervalli regolari il calcestruzzo

all’interno della punta.

Per evitare di asportare o fessurare

involontariamente il calcestruzzo intorno al foro,

ricavare prima un foro passante del diametro

della punta di centraggio, il quale attraverserà

tutta la struttura. Quindi procedere perforando

con la punta a corona da entrambi i lati.

• Per arrestare l’utensile procedere nel modo

descritto in precedenza.

Scheggiatura e scalpellatura (fig. A)

• Regolare al valore desiderato il selettore

elettronico della velocità e dell’impatto (2).

• Prefissate il tipo di funzionamento – la leva

d’opzione (4) su “soltanto scalpellare”.

• Inserire lo scalpello del tipo richiesto e ruotarlo

manualmente per bloccarlo in una delle 8

posizioni possibili.

• Montare l’impugnatura laterale (8) e regolarne il

posizionamento.

• Premere l’interruttore a grilletto ON/OFF (1) ed

iniziare l’operazione.

• Per arrestare l’utensile procedere nel modo

descritto in precedenza.

Sono disponibili numerosi tipi di punte SDS-max

Consultate BERNER per ottenere ulteriori

informazioni sugli accessori disponibili.

Manutenzione

Il Vostro Elettroutensile BERNER è stato studiato per

durare a lungo richiedendo solo la minima

manutenzione. Per prestazioni sempre soddisfacenti

occorre avere cura dell’utensile e sottoporlo a

manutenzione periodica.

• Non è possibile eseguire la manutenzione del

martello perforatore da parte dell’operatore.

Portare l’utensile presso un centro di assistenza

tecnica BERNER non appena si accende il Led

indicatore di manutenzione (3).

Lubrificazione

Il Vostro elettroutensile non richiede lubrificazione

addizionale.

Pulitura

Tenere libere le feritoie di ventilazione e pulire

l’esterno dell’utensile periodicamente con un

panno morbido.

ITALIANO

Utensili inutilizzabili e tutela ambientale

Per garantire l’eliminazione degli utensili non più

utilizzabili nel rispetto dell’ambiente, si consiglia di

portare il vostro vecchio utensile presso una delle

Filiali dirette di Assistenza BERNER, che disporranno

della loro eliminazione nel rispetto dell’ambiente.

GARANZIA E SERVIZIO ASSISTENZA

Ogni utensile, pezzo di ricambio o accessori

vengono controllati a fondo prima di esser

spediti dall'azienda produttrice. Se, comunque,

si rivela qualche difetto su un utensile, ce lo

faccia pervenire direttamente alla nostra sede

centrale per i servizi assistenza o all'officina

convenzionata piu vicina della ditta BERNER.

Il periodo di garanzia di 12 mesi inizia al giorno

di compra, il che deve essere provato con

l'originale del documento d'acquisto. Il

produttore risponde durante il periodo di

garanzia di:

• eliminazione gratuita di eventuali avarie

• sostituzione gratuita di tutti i pezzi

danneggiati

• assistenza gratuita e professionale

Pertanto, la condizione e quella che l'avaria o il

difetto non abbiano risultato da un uso

dilettantesco e che siano stati utilizzati solo dei

pezzi di ricambio originali, i quali la ditta

BERNER raccomanda espressamente

all'impiego negli utensili della ditta BERNER.

Gli indirizzi di officine convenzionate sono

riportati a retro.

ESPAÑOL

MARTILLO ROTATIVO

BHD-5 / BHD-8

¡Enhorabuena!

Usted ha optado por una Herramienta Eléctrica de BERNER. Muchos años de experiencia y una gran

asiduidad en el desarrollo y la innovación de sus productos han convertido a BERNER en un socio muy

fiable para el usuario profesional.

Características técnicas

BHD-5 BHD-8

Num. de prod. 170744 170745

Voltaje V 230 230

Potencia absorbida W 1.050 1.150

Impacto en carga min

-1

1.305-2.610 1.330-2.660

Velocidad en carga min

-1

135-275 140-280

Energía del impacto J 1 - 9 1 - 10

Capacidad de perforación en hormigón:

- broca sólida mm 12 - 40 12 - 45

- barrena cilíndrica hueca mm 40 - 90 40 - 100

Capacidad de perforación optima en hormigón:

- broca solida mm 18 - 30 20 - 38

Posiciones de cinceles 8 8

Adaptador SDS-max

SDS-max

Peso kg 6,5 6,6

Fusibles

Herramientas 230 V: 10 A

En el presente manual figuran los pictogramas

siguientes:

Indica peligro de lesiones, de accidentes

mortales o de averías en la herramienta

en caso de no respeto de las

instrucciones en este manual.

Indica tensión eléctrica.

Declaración CE de conformidad

BHD-5 / BHD-8

BERNER certifica que estas herramientas eléctricas

han sido construidas de acuerdo a las normas

siguientes: 98/37/CEE, 89/336/CEE, 73/23/CEE,

EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2

& EN 61000-3-3.

El nivel de la presión acústica de acuerdo con las

normas 86/188/CEE & 98/37/CEE, medida de

acuerdo con EN 50144:

BHD-5 BHD-8

(presión acústica) dB(A)* 95,0 95,0

(potencia acústica) dB(A) 103,5 103,5

* al oído del usuario

ESPAÑOL

Tome medidas adecuadas para

proteger sus oídos cuando la presión

acústica exceda el valor de 85 dB(A).

Valor cuadrático medio ponderado en frecuencia de

la aceleración según EN 50144:

BHD-5 BHD-8

9,7 m/s

9,8 m/s

Mario Ferretti Jean-Marie Biren

Chief Executive Chief Operations

Officer (CEO) Officer BERNER (COO)

BERNER GmbH, D-74653 Künzelsau

Instrucciones de seguridad

Al utilizar Herramientas Eléctricas, observe las

reglas de seguridad en vigor en su país, a fin de

reducir el riesgo de descarga eléctrica, de

lesiones y de incendio. Lea las instrucciones de

seguridad siguientes antes de utilizar este producto.

¡Conserve bien estas instrucciones de seguridad!

Generalidades

1 Mantenga limpia el área de trabajo

Un área o un banco de trabajo en desorden

aumentan el riesgo de accidentes.

2 Tenga en cuenta el entorno del área de trabajo

No exponga las Herramientas Eléctricas a la

humedad. Procure que el área de trabajo esté

bien iluminada. No utilice Herramientas Eléctricas

en la proximidad de líquidos o gases inflamables.

3 Protéjase contra las descargas eléctricas

Evite el contacto del cuerpo con las superficies

conectadas a tierra (p. ej. tuberías, radiadores,

cocinas eléctricas y refrigeradores). Para aplicaciones

de uso extremas (por ej. humedad elevada

formación de polvo metálico, etc.), se puede

aumentar la seguridad eléctrica a través de

intercalar un transformador de separación o un

interruptor de protección de corriente de defecto (FI).

4 ¡Mantenga alejados a los niños!

No permita que otras personas toquen la

herramienta o el cable de prolongación. En

caso de uso por menores de 16 años, se

requiere supervisión.

5 Cables de prolongación para el exterior

Al trabajar fuera, utilice siempre cables de

prolongación destinados al uso exterior y

marcados en consecuencia para ello.

6 Guarde las herramientas que no utiliza

Las Herramientas Eléctricas que no se utilizan,

deben estar guardadas en un lugar seco,

cerrado y fuera del alcance de los niños.

7 Vista ropa de trabajo apropiada

No lleve vestidos anchos ni joyas. Estos podrían

ser atrapados por piezas en movimiento. Para

trabajos al exterior, se recomienda llevar guantes

de goma y calzado de suela antideslizante. Si

tiene el pelo largo, téngalo recogido y cubierto.

8 Lleve gafas de protección

Utilice también una mascarilla si el trabajo ejecutado

produce polvo u otras partículas volantes.

9 Respete el nivel máximo de la presión acústica

Tome medidas adecuadas para la protección

de los oídos cuando la presión acústica exceda

el valor de 85 dB(A).

10 Sujete bien la pieza de trabajo

Utilice abrazaderas o un torno para sujetar la

pieza de trabajo. Es más seguro que sujetarla

con la mano y le permite utilizar ambas manos

para manejar la herramienta.

11 No alargue demasiado su radio de acción

Mantenga un apoyo firme sobre el suelo y

conserve el equilibrio en todo momento.

12 Evite un arranque involuntario

No mantenga el dedo en el interruptor al

transportar la herramienta enchufada.

Asegúrese de que el interruptor esté en posición

de parada al enchufar la herramienta.

13 Esté siempre alerta

Mire lo que está haciendo. Use el sentido

común. No maneje la herramienta cuando está

cansado.

14 Desenchufe la herramienta

Desconecte la herramienta y espere que esté

completamente parada antes de dejarla sin

vigilar. Desenchufe la herramienta cuando no

se utilice y antes de proceder al mantenimiento

o sustituir accesorios.

ESPAÑOL

15 Retire las llaves de maniobra

Antes de poner la herramienta en marcha,

asegúrese de que las llaves y utensilios de

reglaje hayan sido retirados.

16 Utilice la herramienta adecuada

En este manual, se indica para qué uso está

destinada la herramienta. No utilice herramientas

o dispositivos acoplables de potencia demasiado

débil para ejecutar trabajos pesados.

La herramienta funcionará mejor y con mayor

seguridad al ser utilizada de acuerdo con sus

características técnicas.

¡ATENCION! El uso de accesorios o acoplamientos,

o el uso de la herramienta misma distintos de los

recomendados en este manual de instrucciones,

puede dar lugar a lesiones de personas.

17 Cuide el cable de alimentación

No lleve la herramienta por el cable, ni tire del

cable para desenchufar la herramienta. Proteja el

cable del calor, del aceite y de las aristas vivas.

18 Mantenga las herramientas asiduamente

Mantenga sus herramientas afiladas y limpias

para trabajar mejor y más seguro. Siga las

instrucciones para el mantenimiento y la

sustitución de accesorios. Verifique los cables de

las herramientas con regularidad y, en caso de

avería, llévelos a un Centro de Servicio BERNER

para que sean reparados. Inspeccione los cables

de prolongación periódicamente y sustitúyalos

cuando presenten defectos. Mantenga todos los

mandos secos, limpios y libres de aceite y grasa.

19 Comprobar que no haya partes averiadas

Antes de utilizar la herramienta, compruebea que

no haya averías, a fin de asegurar que funcionará

correctamente y sin problemas. Compruebe que

no haya desalineamiento o enganchamiento de

piezas en movimiento, ni roturas de piezas,

ni accesorios mal montados, ni cualquier otro

defecto que pudiera perjudicar al buen

funcionamiento de la herramienta. Haga reparar

o sustituir los dispositivos de seguridad u otros

componentes defectuosos según las instrucciones.

No utilice la herramienta cuando el interruptor

esté defectuoso. Haga sustituir el interruptor en

un Centro de Servicio BERNER.

20 Haga reparar su herramienta en un Centro

de Servicio BERNER

Esta Herramienta Eléctrica cumple con las reglas

de seguridad en vigor.

Para evitar situaciones peligrosas, la

reparación de Herramientas Eléctricas debe

ser efectuada únicamente por un técnico

competente.

Verificación del contenido del embalaje

El paquete contiene:

1 Martillo Rotativo

1 Empuñadura lateral

1 Tope de profundidad

1 Tubo de lubricante

1 Caja de transporte

1 Manual de instrucciones

1 Dibujo despiezado

• Compruebe si la herramienta, piezas o accesorios

han sufrido algún daño durante el transporte.

• Tómese el tiempo necesario para leer y comprender

este manual antes de utilizar la herramienta.

Descripción (fig. A)

Este martillo rotativo BERNER ha sido diseñado

para aplicaciones profesionales, tales como las de

perforar, escodar (ligero), cincelar y demolir.

1 Interruptor de marcha/parada

2 Control electrónico de velocidad e impacto

3 Indicador de comando

4 Tipo de funcionamiento – interruptor de opción

5 Cierre de seguridad

6 Portaherramientas para accesorios SDS-max

7 Collar

8 Empuñadura lateral

9 Manguito sujetador de empuñadura lateral

10 Posición trasera para empuñadura

11 Tope de profundidad

12 Mango trasero

El arranque suave

El arranque suave permite una aceleración suave,

evitando así que la broca se desvíe de la posición

prevista a la puesta en marcha. Esta característica

reduce también el par de torsión transmitido al

engranaje y al usuario cuando el martillo es activado

con la broca en un agujero p37-ya existente.

Embrague limitador de torsión

Todos los martillos rotativos están provistos de

un embrague limitador de torsión, el cual reduce

el par de torsión transmitido al usuario, al

ESPAÑOL

quedarse atascada una broca. Esta

característica impide también el calado del

engranaje y del motor eléctrico. El embrague

limitador de torsión es ajustado en la fábrica y no

puede ser ajustado luego por el usuario.

Control electrónico de velocidad y de

impacto (fig. B)

El control electrónico de velocidad y de impacto

(2) ofrece las ventajas siguientes:

- posibilidad de usar brocas más pequeñas sin

peligro de romperlas

- perforación de materiales ligeros y frágiles sin

despedazarlos

- control óptimo de la herramienta para cincelado

de precisión

Indicadores luminosos de puesta en

MARCHA y de servicio (fig. B)

El indicador ROJO de servicio (3) se enciende

cuando las escobillas de carbono están casi

desgastadas, para indicar que la herramienta

necesita ser revisada. Después de unas 8 horas

de operación, el motor se apagará

automaticamente. Las escobillas de carbono no

pueden ser sustituidas por el usuario. Lleve la

herramienta a un centro de servicio BERNER.

Seguridad eléctrica

El motor eléctrico ha sido diseñado para un solo

voltaje. Compruebe siempre que el voltaje de la red

corresponde al valor indicado en la placa de

características.

Su herramienta BERNER tiene doble

aislamiento, conforme a la norma

EN 50144; por consiguiente, no se

requiere conexión a tierra.

Sustitución de cable o enchufe

Al sustituir el cable o el enchufe hágalo con sumo

cuidado: un enchufe con conectores de cobre

desprotegidos es peligroso si se conecta a una

toma de corriente activa.

Utilización de un cable de prolongación

En caso de que sea necesario utilizar un cable de

prolongación, deberá ser un cable de prolongación

aprobado, adecuado para la potencia de esta

herramienta (véanse las características técnicas).

La sección mínima de conductor es de 1,5 mm

Si utiliza un carrete de cable, desenrolle siempre el

cable completamente.

Montaje y ajustes

Desenchufe la herramienta antes de

proceder con el montaje y los ajustes.

Ajuste del control electrónico de velocidad y

de impacto (fig. B)

• Coloque el control (2) en el nivel deseado. Cuanto

más alto el número, tanto mayores serán la

velocidad y la energía del impacto. La gama de

ajustes del control desde „1“ (baja potencia) a „7“

(plena potencia) hace que la herramienta sea

muy flexible, con posibilidad de adaptarse a

aplicaciones muy diversas. (BHD-5 de "1" a "5")

El ajuste adecuado se aprende empíricamente.

P.ej., cuando se usan brocas con un diámetro

pequeño, o al perforar cerámica u otros

materiales frágiles, ponga el control en la posición

„1“ (baja potencia).

Selección del modo de operación (fig. D1

D2)

El martillo rotativo puede usarse en dos modos

operativos:

Perforación de percusión: rotación y

percusión simultáneas - para

perforaciones en hormigón y albañilería.

Percusión sólo con bloqueo por

acanaladura: percusión sólo - para

escodar (ligero), cincelar y demoler.

El cincel SDS-max

puede ser

bloqueado en 8 posiciones distintas

(véase también la fig. D2):

• Gire la palanca de opción (4) hasta que senale

hacia arriba.

• Gire el cortador hasta la posición deseada.

• Gire el selector de modo (4) hasta que apunta

hacia el símbolo

• En este modo, el martillo rotativo puede ser

utilizado también como palanca para sacar

una broca atascada.

ESPAÑOL

• Gire el cortador hasta que caiga en su

posición.

Insertar y desmontar los accesorios SDS-

max

(fig. C1

C2)

Estos modelos usan las brocas y los cinceles de

SDS-max

(véase la inserción en la fig. C2 para un

corte transversal de una cola de broca SDS-max

• Desenchufe la herramienta.

• Inserte la cola de la broca en el manguito sujetador

del portaherramientas (6) e gire la broca un poco,

hasta que el manguito vuelva a su posición (clic).

• Tire de la broca para verificar si está bien

sujetada. La función de percusión requiere que el

alcance del movimiento axial de la broca sea de

unos centímetros cuando está bloqueada en el

portaherramientas.

• Para desmontar una broca, retire el manguito

sujetador del portaherramientas (6) y saque la

broca del portaherramientas.

Montar la empuńadura lateral (fig. E1 - E4)

La empuñadura lateral (8) puede montarse tanto en

la parte frontal como en la trasera, y en ambos lados

del martillo rotativo, para acomodar tanto los

usuarios diestros como los zurdos.

Compruebe siempre que la empuñadura

lateral está bien montada antes de

utilizar el martillo rotativo.

Montaje en posición frontal (fig.

)

• Pase la mordaza de acero (16) por encima del

collar (7) detrás del portaherramientas (6).

Junte ambos extremos, apretándolos; monte el

pasador (14) e inserte la clavija (15).

• Coloque el crampón de la empuñadura lateral

(13) y atornille el manguito sujetador (9), sin

apretarlo.

• Atornille la empuñadura lateral (8) en el

manguito sujetador, y apriétela.

• Gire el soporte de la empuñadura lateral hasta

alcanzar la posición deseada. Para un control

óptimo en perforaciones horizontales con una

broca pesada, coloque la empuñadura lateral en

un ángulo de aprox. 20° (véase la fig. E2).

• Para bloquear el soporte de la empuñadura

lateral en esta posición, apriete el manguito

sujetador (9).

Montaje en posición trasera (fig. E3 &

)

Esta posición resulta de gran utilidad para

perforaciones ejecutadas por encima de la cabeza,

o para perforaciones en el suelo. Véase la fig. D4.

• Desenrosque la empuñadura lateral (8) y quítela

de la posición frontal. Deje el soporte de la

empuñadura lateral en la posición frontal,

de modo que aún se pueda utilizar la varilla de

ajuste de la profundidad.

• Enrosque la empuñadura lateral directamente en

una de las posiciones traseras para la

empuñadura lateral (10) en cualquier lado de la

herramienta.

Ajuste de la profundidad de perforación

(fig. F)

• Inserte la broca apropiada en el portaherramientas.

• Afloje la tuerca de la mordaza (17) y pase la

varilla para el ajuste de la profundidad (11) por el

agujero en la mordaza de la empuñadura lateral.

• Introduzca la broca perpendicularmente en

alguna superficie y ajuste la varilla de ajuste (11)

como indicado.

• Apriete la tuerca de la mordaza (17).

Instrucciones para el uso

• Respete siempre las instrucciones de

seguridad y las normas de aplicación.

• Infórmese sobre la ubicación de tuberías

y de cables eléctricos.

• Sólo se debe ejercer una ligera presión

sobre la herramienta (aprox. 20 kg.).

Una presión excesiva no acelera el

taladrado o cincelado, sino que reduce

la efectividad de la herramienta e

incluso puede reducir su vida útil.

Perforación con una broca sólida (fig. A)

• Ajuste el control electrónico de velocidad e

impacto (2).

• Ajuste el selector de modo (4) a la posición

„perforación con percusión“

• Inserte la broca apropiada.

• Monte y ajuste la empuñadura lateral (8).

• Si es necesario, ajuste la profundidad de

perforación.

• Marque el punto a ser perforado.

ESPAÑOL

• Coloque la broca en aquel punto y pulse el

conmutador ON/OFF (1).

• Para parar la herramienta, suelte el

conmutador ON/OFF (1).

Siempre se debe desconectar la herramienta nada

más terminado el trabajo y antes de desenchufarla.

Perforación con una barrena cilíndrica

hueca (fig. A)

• Coloque el control electrónico de velocidad e

impacto (2) en posición de velocidad mediana o alta.

• Ajuste el selector de modo (4) a la posición

„perforación con percusión“

• Monte y ajuste la empuñadura lateral (8).

• Monte la broca de centrar en la barrena cilíndrica

hueca.

• Coloque la broca de centrar en el punto a ser

perforado y pulse el conmutador ON/OFF (1).

Perfore hasta que la barrena haya penetrado en

el hormigón hasta aprox. 1 cm.

• Deje de perforar y quite la broca de centrar.

Vuelva a colocar la barrena cilíndrica hueca en el

agujero y siga perforando.

• Cuando se perfora una estructura que sea más

espesa que la profundidad de la barrena hueca,

se debe sacar con frecuencia el cilindro de

hormigón que se acumula en la barrena hueca.

• Para evitar que el hormigón se rompa alrededor

del orificio, perfore primero un agujero con el

diámetro de la broca de centrar que atraviese

completamente la estructura. Luego se puede

perforar con barrena hueca en ambos lados de la

estructura.

• Para parar la herramienta, proceda como

descrito anteriormente.

Escodar y cincelar (fig. A):

• Ajuste el control electrónico de velocidad

e impacto (2).

• Ajuste el tipo de funcionamiento – la palanca

de opción (4) en "solo cortar“.

• Inserte el cincel apropiado y gírelo

manualmente hasta bloquearlo en una de las 8

posiciones.

• Monte y ajuste la empuñadura lateral (8).

• Pulse el conmutador ON/OFF (1) y empiece a

trabajar.

• Para parar la herramienta, proceda como

descrito anteriormente.

Varios tipos de brocas y cinceles de SDS-max

están disponibles como accesorios opcionales.

Consulte con BERNER si desea información más

detallada sobre los accesorios apropiados.

Mantenimiento

Su herramienta eléctrica BERNER ha sido diseñada

para funcionar mucho tiempo con un mínimo de

mantenimiento. El funcionamiento satisfactorio

depende del buen cuidado de la herramienta y de

una limpieza frecuente.

• El martillo rotativo no puede ser reparado por el

usuario. Lleve la herramienta a un centro de

servicio BERNER tan pronto como se encienda

el indicador de servicio (3).

Lubricación

Su herramienta eléctrica no requiere lubricación

adicional.

Limpieza

Evite que se obturen las ranuras de ventilación y

limpie el exterior con regularidad utilizando un paño

suave.

Herramientas desechadas y el medio

ambiente

Lleve la herramienta vieja a un Centro de Servicio

BERNER, donde será eliminada sin efectos

perjudiciales para el medio ambiente.

ESPAÑOL

GARANTIA Y SERVICIO AL CLIENTE

Cada herramienta, repuesto o accesorio se

controla estrictamente antes de la expedición

de la empresa de produccion. Si aún asi se

encuentran algunos defectos, favor

enviarnoslo directamente a nuestra central

de atención al cliente o al centro de servicio

técnico por contrato más cercano de la

empresa BERNER.

La garantía de 12 meses entra en vegencia el

día de compra, la cual debe comprobarse con

el dokumento original de compra. Durante la

garantía, el fabricante garantiza:

• Reparación de eventuales defectos, sin

costos

• Cambio de componentes con defectos, sin

costos

• Servicio profesional, sin costos

Sin embargo, suponemos que los defectos

o averías no fueron ocasionados por la

manipulación no profesional y que durante

el hecho se utilizaron únicamente repuestos

originales recomendados y nombrados en el

juego de herramientas de la empresa

BERNER.

Las direcciones de los lugares de reparación

por contrato se encuentran en la página

trasera

PORTUGUÊS

MARTELO ELECTROPNEUMATICO

BHD-5 / BHD-8

Parabéns!

Escolheu uma Ferramenta Eléctrica BERNER. Muitos anos de experiência, um desenvolvimento contínuo de

produtos e o espírito de inovação fizeram da BERNER um dos parceiros mais fiáveis para os utilizadores

profissionais.

Dados técnicos

BHD-5 BHD-8

Num. de prod. 170744 170745

Voltagem V 230 230

Potência W 1.050 1.150

Impacto com carga rpm 1.305-2.610 1.330-2.660

Velocidade com carga rpm 135-275 140-280

Energia de impacto J 5,6 6,4

Gama de perfuração total em betão:

- brocas sólidas mm 12 - 40 12 - 45

- brocas de caixa mm 40 - 90 40 - 100

Gama de perfuração máxima em betão:

- brocas sólidas mm 18 - 30 20 - 38

Posições de cinzelamento 8 8

Encabadouro SDS-max

SDS-max

Peso kg 6,5 6,6

Fusíveis

Ferramentas de 230 V 10 Ampéres

Os seguintes símbolos são usados neste manual:

Indica risco de ferimentos, perda de vida

ou danos à ferramenta no caso do não-

cumprimento das instruções deste

manual.

Indica tensão eléctrica.

Declaração CE de conformidade

BHD-5 / BHD-8

A BERNER declara que estas ferramentas eléctricas

foram concebidas em conformidade com 98/37/CEE,

89/336/CEE, 73/23/CEE, EN 50144, EN 55014-1,

EN 55014-2, EN 61000-3-2 & EN 61000-3-3.

De acordo com as Directivas 86/188/CEE &

98/37/CEE da Comunidade Europeia, o nível de

potência sonora, medido de acordo com a

EN 50144, é:

BHD-5 BHD-8

(pressão sonora) dB(A)* 95,0 95,0

(potência sonora) dB(A) 103,5 103,5

* junto ao ouvido do operador

Use protectores auditivos quando a

potência sonora ultrapassar 85 dB(A).

PORTUGUÊS

Valor médio quadrático ponderado em frequência

de aceleração conforme à EN 50144:

BHD-5 BHD-8

9,7 m/s

9,8 m/s

Mario Ferretti Jean-Marie Biren

Chief Executive Chief Operations

Officer (CEO) Officer BERNER (COO)

BERNER GmbH, D-74653 Künzelsau

Instruções de segurança

Quando usar Ferramentas Eléctricas,

cumpra sempre os regulamentos de segurança

aplicáveis no seu país para reduzir o risco de

incêndio, de choque eléctrico e de ferimentos.

Leia as seguintes instruções de segurança

antes de tentar utilizar este produto.

Guarde estas instruções!

Instruções gerais

1 Mantenha a área de trabalho arrumada

As mesas e áreas de trabalho desarrumadas

podem provocar ferimentos.

2 Cuide do ambiente da área de trabalho

Não exponha Ferramentas Eléctricas à

humidade. Ilumine bem as áreas de trabalho.

Não utilize Ferramentas Eléctricas em presença

de líquidos ou gases inflamáveis.

3 Tenha cuidado com os choques eléctricos

Evite o contacto directo com superfícies ligadas

à terra (p.ex. tubos, radiadores, fogões,

frigoríficos).

Nos casos de serviço sob condições extremas

(tais como humidade elevada, execução de

soldadura, etc.) a segurança eléctrica pode ser

aumentada intercalando-se um transformador de

separação ou um disjuntor de corrente de

defeito (FI).

4 Mantenha as crianças afastadas

Não deixe as crianças tocarem na ferramenta

nem no cabo de extensão.

As crianças com menos de 16 anos de idade

devem ser vigiadas.

5 Cabos para uso exterior

Quando as ferramentas se utilizarem no exterior,

empregue sempre cabos previstos para uso no

exterior.

6 Guarde as ferramentas que não estiverem a

ser utilizadas

Quando não forem utilizadas as Ferramentas

Eléctricas, estas devem guardadas num sítio seco,

fechado à chave e fora do alcance das crianças.

7 Vista-se de maneira apropriada

Não use vestuário largo nem jóias porque podem

prender-se numa peça móvel. Quando se trabalha

no exterior, é de aconselhar o uso de luvas de

borracha e de calçado antiderrapante. Cubra o

cabelo se tiver cabelo comprido.

8 Utilize óculos de protecção

Utilize também uma máscara no caso de os

trabalhos produzirem pó.

9 Tenha cuidado com o ruído

Tome medidas de protecção apropriadas se o

nível do ruído exceder 85 dB(A).

10 Segure firmemente as peças de trabalho

Utilize grampos ou um torno para segurar as

peças a trabalhar. É mais seguro e permite

manter as duas mãos livres para trabalhar.

11 Verifique a sua posição

Mantenha sempre o equilíbrio.

12 Evite arranques acidentais

Não transporte uma ferramenta ligada à rede

com o dedo colocado no interruptor. Verifique se

o interruptor está desligado ao ligar a ferramenta

à rede.

13 Esteja atento

Dê atenção ao que vai fazendo. Trabalhe com

precaução. Não utilize ferramentas quando

estiver cansado.

14 Desligue a ferramenta

Desligue e espere até a ferramenta parar

completamente antes de a deixar sem vigilância.

Tire a ficha da tomada quando a ferramenta não

estiver a ser utilizada, antes de proceder à

manutenção ou à substituição de acessórios.

15 Tire as chaves de aperto

Verifique sempre se as chaves de aperto foram

retiradas da ferramenta antes de a utilizar.

PORTUGUÊS

16 Empregue as ferramentas apropriadas

Neste manual indicam-se as aplicações da

ferramenta. Não force pequenas ferramentas ou

acessórios para fazer o trabalho duma ferramenta

forte. A ferramenta trabalhará melhor e de uma

maneira mais segura se for utilizada para o efeito

indicado.

AVISO O uso de qualquer acessório ou o uso

da própria ferramenta, além do que é

recomendado neste manual de instruções

pode dar origem a risco de ferimento.

17 Não force o cabo eléctrico

Nunca transporte a ferramenta pelo cabo e não

puxe pelo cabo para tirar a ficha da tomada.

Proteja o cabo contra o calor e evite o contacto

com óleo e objectos cortantes.

18 Cuide das suas ferramentas com atenção

Para uma maior rentabilidade, mantenha as

ferramentas sempre afinadas e limpas.

Cumpra as instruções relativas à manutenção e

substituição dos acessórios. Verifique

regularmente os cabos da ferramenta e, no caso

de estes estarem danificados, mande-os

consertar a um Centro de Assistência Técnica

BERNER. Verifique periodicamente os cabos de

extensão e substitua-os se estiverem

danificados. Mantenha os comandos secos,

limpos e sem óleo ou gordura.

19 Verifique as peças danificadas

Antes de utilizar a ferramenta, verifique

cuidadosamente se esta apresenta sinais de danos

de modo a assegurar um bom funcionamento e a

obtenção do resultado desejado.

Verifique o bom alinhamento e fixação das peças

móveis e confirme a ausência de ruptura das

peças. Verifique ainda se a montagem foi bem

feita ou se existe qualquer outra condição que

possa impedir que a ferramenta funcione bem.

Mande consertar ou substituir os dispositivos de

protecção ou outras peças danificadas conforme

as instruções.

Não utilize a ferramenta se o interruptor não

estiver a funcionar. Mande substituir o interruptor

num Centro de Assistência Técnica BERNER.

20 Mande consertar a sua ferramenta por um

Centro de Assistência Técnica BERNER

Esta Ferramenta Eléctrica está conforme às

regulamentações de segurança que lhe dizem

respeito.

Para evitar qualquer perigo, a reparação de

ferramentas eléctricas deverá estar fica

exclusivamente a cargo de técnicos qualificados.

Verificação do conteúdo da embalagem

A embalagem contém:

1 Martelo Electropneumático

1 Punho lateral

1 Haste de ajustamento de profundidade

1 Tubo de lubrificação

1 Caixa de transporte

1 Manual de instruções

1 Vista dos componentes destacados

• Verifique se a ferramenta, as peças ou os

acessórios apresentam sinais de danos que

possam ter ocorrido durante o transporte.

• Antes de utilizar a ferramenta, dedique o tempo

necessário à leitura e compreensão deste manual.

Descrição (fig. A)

O seu martelo electropneumatico da BERNER foi

concebido para aplicações profissionais de

perfuração de percussão e de trabalhos de

cinzelamento e de demolição mais leves:

1 Interruptor on/off

2 Mostrador de controlo electrónico de impacto

e de velocidade

3 Indicador de comando

4 Tipo de funcionamento – interruptor de opçao

5 Obturador de segurança

6 Encabadouro para os acessórios SDS-max

7 Colar

8 Punho lateral

9 Fixação do punho lateral

10 Posição do punho lateral traseiro

11 Haste de afinação de profundidade

12 Empunhadura posterior

Função de arranque suave

A função de arranque suave permite que a velocidade

aumente lentamente evitando que a broca se

desloque da posição de furo pretendida, quando a

máquina começa a funcionar.

A função de arranque lento também reduz o

contragolpe transmitido às engrenagens e ao

operador no caso do martelo começar a

funcionar com a broca colocada num furo.

PORTUGUÊS

Embraiagem limitadora de torque

Todos os Martelos Electropneumaticos estão

dotados de uma embraiagem limitadora de torque

que reduz a reacção máxima do torque transmitida

ao operador no caso de bloqueio da broca. Esta

característica também impede que as engrenagens

e o motor eléctrico parem repentinamente.

A embraiagem limitadora de torque possui uma

regulação de fábrica e não pode ser ajustada.

Controlo electrónico de velocidade e de

impacto

O controlo electrónico de velocidade e de

impacto proporciona (2) as seguintes vantagens:

- utilização de brocas mais pequenas sem o risco

de se partirem.

- furar materiais leves e quebradiços sem estilhaçar.

- um controlo óptimo da ferramenta para uma

operação de cinzelamento precisa

Assistência e alimentação. LEDs

indicadores de máquina ligada (ON) (fig. B)

O LED (3) vermelho indicador de assistência

acende quando as escovas de carvão estão a

ficar gastas, informando desta forma que a

ferramenta precisa de fazer uma revisão. Após

aproximadamente 8 horas de utilização o motor

pára automaticamente.

As escovas de carvão não podem ser reparadas

pelo utilizador. Leve a ferramenta a uma agência de

serviço autorizado BERNER.

Segurança eléctrica

O motor eléctrico foi concebido para uma única

tensão. Verifique sempre se a tensão da rede

corresponde à voltagem indicada na placa de

identificação.

A sua ferramenta BERNER tem duplo

isolamento em conformidade com o

estipulado na norma EN 50144, não

sendo, por isso, necessária uma

ligação à terra.

Substituição do cabo ou ficha

Ao substituir o cabo ou ficha, elimine-os de forma

segura; uma ficha com condutores de cobre a

descoberto é perigosa quando entra em contacto

com uma tomada com corrente.

Extensões

Se fôr necessário um fio de extensão, use um cabo

especial, conveniente para a corrente desta

ferramenta (Veja os dados técnicos). A dimensão

mínima do condutor é 1,5 mm

No caso de se usar uma bobina, desenrole o cabo

todo.

Montagem e afinação

Antes da montagem de acessórios e da

afinação retire sempre a ficha da tomada.

Regulação do mostrador de controlo

electrónico de velocidade e de impacto (fig. B)

• Rode o mostrador (2) para o nível desejado.

Quanto mais alto for o número, maior será a

energia de impacto e velocidade. As regulações

do mostrador que vão desde „1“ (baixo) até

„7“ (potência máxima) tornam esta ferramenta

extremamente flexível e de fácil adaptação a

muitas e variadas aplicações. (BHD-5 de "1"

até "5")

A regulação requerida é apenas uma questão

de experiência. Por exemplo, quando utilizar

brocas de diâmetros mais pequenos ou

quando fizer furos em materiais quebradiços

ou em cerâmica, regule o mostrador para a

posição „1“ (baixo).

Selecção do modo de operação (fig. D1

D2)

O seu martelo electropneumatico pode ser utilizado

em dois modos de operação:

Percussão: rotação e impacto em

simultâneo - para todas as operações de

perfuração em alvenaria e betão.

Percussão com paragem de rotação:

apenas impacto - para aplicações

ligeiras cinzelamento e de demolição.

O cinzel SDS-max

pode ser

seleccionado para 8 posições

diferentes (consulte também fig. D2):

• Gire a manivela de opçao (4) até rumar para

cima.

• Gire a talhadeira até a posiçao desejada.

PORTUGUÊS

• Rode o selector de modo (4) até apontar para

o símbolo

O Martelo Electropneumatico pode também

ser utilizado neste modo como uma alavanca

para soltar uma broca encravada.

• Gire a talhadeira até chegar a sua posiçao.

Inserção e remoção dos acessórios SDS-

max

(fig. C1

& C2

)

Estes modelos utilizam brocas e cinzéis SDS-max

(consulte a gravura na fig. C2 para corte

transversal duma haste de broca SDS-max

)

• Desligue a ferramenta da tomada.

• Insira a haste da broca na manga de fixação do

encabadouro (6) e rode ligeiramente a broca até

que a manga recue encaixando com um estalido.

• Puxe a broca para ver se está devidamente

presa. Na função de percussão, quando a broca

está presa ao encabadouro, deverá poder

movimentar-se axialmente vários centímetros.

• Para retirar a broca puxe para trás a manga de

fixação do encabadouro (6) e tire a broca de

dentro do encabadouro.

Montagem e encaixe do punho lateral (fig.

E1 - E4)

O punho lateral (8) pode ser montado à frente ou

atrás nos dois lados do Martelo Electropneumatico

para se adaptar a utilizadores canhotos ou destros.

Utilize sempre o Martelo

Electropneumatico com o punho lateral

devidamente montado.

Montagem à frente (fig. E1 & E2)

• Encaixe o anel de aço (16) no colar (7) atrás

do encabadouro (6). Aperte as duas

extremidades, monte o casquilho (14) e insira

o pino (15).

• Coloque o grampo do punho lateral (13) e

aparafuse fixação (9). Não aperte.

• Aparafuse o punho lateral (8) à roda de grampo

e aperte-o.

• Rode o conjunto de montagem do punho lateral

para a posição desejada. Para uma perfuração

horizontal com uma broca reforçada, coloque o

punho lateral num ângulo de aproximadamente

20° (consulte a fig. E2) para máximo controlo.

• Prenda o conjunto de montagem do punho

lateral no seu lugar apertando a roda de

grampo (9).

Montagem atrás (fig. E3

& E4

)

A montagem atrás torna-se especialmente útil

quando se está a fazer furos ao alto ou no chão.

Consulte a fig. D4.

• Desaparafuse o punho lateral (8) e remova-o da

parte da frente. Deixe o conjunto de montagem

do punho lateral à frente para se poder continuar

a utilizar a haste de afinação de profundidade.

• Aparafuse o punho lateral directamente num dos

orifícios traseiros do punho lateral (10) nos dois

lados da ferramenta.

Regulação da profundidade do furo (fig. F)

• Insira a broca necessária.

• Desaperte a porca de fixação (17) e encaixe a

haste de afinação de profundidade (11) no furo

do grampo do punho lateral.

• Enfie a broca numa superfície, em ângulo recto,

e ajuste a profundidade da haste de afinação (11)

conforme indicado.

• Aperte a porca de fixação (17).

Modo de emprego

• Cumpra sempre as instruções de

segurança e os regulamentos aplicáveis.

• Esteja informado sobre a localização de

tubagens e de fios eléctricos dentro da

parede.

• Aplique apenas uma ligeira pressão na

ferramenta (aproximadamente 20 kg).

Uma força excessiva não vai acelerar

a operação de perfuração ou de

cinzelamento, mas sim diminuir o

rendimento da ferramenta podendo

diminuir o seu período de vida útil.

Perfuração com uma broca sólida (fig. A)

• Regule o mostrador de controlo electrónico de

velocidade e impacto (2).

• Regule a alavanca do selector de modo (4)

para a posição „perfuração com percussão“.

• Insira a broca apropriada.

• Encaixe e regule o punho lateral (8).

• Se necessário, regule a profundidade de

perfuração.

PORTUGUÊS

• Marque o ponto onde se vai fazer o furo.

• Coloque a broca no ponto e carregue no

interruptor ON/OFF (1).

• Para parar a ferramenta, solte o interruptor

ON/OFF (1).

Sempre desligue a ferramenta quando o trabalho

está acabado e antes de tirar a ficha da tomada.

Perfuração com uma broca de caixa (fig. A)

• Ponha o mostrador de controlo electrónico de

impacto e velocidade (2) na posição de

velocidade moderada ou alta.

• Regule a alavanca do selector de modo (4)

para a posição „perfuração de percussão“.

• Encaixe e regule o punho lateral (8).

• Insira a broca de caixa apropriada.

• Coloque a broca de centrar no ponto e prima o

interruptor ON/OFF (1). Perfure até a caixa

penetrar cerca de 1 cm no betão.

• Pare de furar e retire a broca de centrar. Coloque

a broca de caixa no furo e continue a perfuração.

• Quando estiver a perfurar uma estrutura mais

espessa que a profundidade da broca de caixa,

retire o cilindro de betão ou de caixa dentro da

broca a intervalos regulares.

• Para evitar partir betão a mais à volta do orifício,

faça primeiro um furo com o diâmetro da broca

de centrar através de toda a estrutura. Depois

perfure o espaço oco até meio de cada lado.

• Para parar a ferramenta proceda, como descrito

acima.

Cinzelamento (fig. A)

• Regule o mostrador de controlo electrónico de

velocidade e impacto (2).

• Ajuste o tipo de funcionamento – a manivela

de opçao (4) em "só cortar.

• Insira o cinzel apropriado e rode à mão para o

prender numa das 8 posições.

• Encaixe e regule o punho lateral (8).

• Prima o interruptor ON/OFF (1) e comece a

trabalhar.

• Para parar a ferramenta proceda, como descrito

acima.

Tem à sua disposição diversos tipos de cinzéis e

brocas de SDS-max

Para mais informações sobre os acessórios

apropriados, contacte a BERNER.

Manutenção

A sua Ferramenta Eléctrica BERNER foi

concebida para funcionar durante muito tempo

com um mínimo de manutenção. O

funcionamento satisfatório contínuo depende de

bons cuidados

e limpeza regular da ferramenta.

• O Martelo Electropneumatico não pode ser

reparado pelo utilizador. Leve a ferramenta a

uma agência de serviço autorizado BERNER,

logo que o LED indicador de assistência (3)

acender.

Lubrificação

A sua Ferramenta Eléctrica não precisa de

lubrificação suplementar.

Limpeza

Conserve livres as aberturas de ventilação e limpe

regularmente o corpo da máquina utilizando um

pano macio.

Ferramentas indesejadas e o ambiente

Leve a sua ferramenta velha a um Centro de

Assistência Técnica BERNER onde ela será

eliminada de um modo seguro para o ambiente.

PORTUGUÊS

GARANTIA E SERVIÇO AOS

CONSUMIDORES

Cada ferramenta ou peça de substituçao ou

equipamentos adicionais sao controlados

profundamente antes de despacho.Se algo de

anormal acontecer ao nosso produto por favor

mandá-lo directamente ao Centro de Serviço

aos Consumidores ou ao Centro de Serviço

Autorizado BERNER mais perto.

A garantia fica durante um periodo de 12

meses a partir da data de compra comprovada

pelo original de factura de compra ou de talao

de caixa.

A garantia aplica-se:

• A reperaçao gratuita dos defeitos eventuais

• A substituçao gratuita das peças defeituosas

• Ao serviço do ramo gratuito

Dado que o produto tiver sido utilizado

correctamente para o fim a que se destina de

acordo com u seu modo de emprego utilizando

peças originais recomendadas por BERNER.

Os endereços dos centros de serviço

autorizado BERNER estao referridos na pagina

posterior

NEDERLANDS

BOORHAMER BHD-5 / BHD-8

Gefeliciteerd!

U heeft gekozen voor een elektrische machine van BERNER. Jarenlange ervaring, voortdurende

produktontwikkeling en innovatie maken BERNER tot een betrouwbare partner voor de professionele

gebruiker.

Technische gegevens

BHD-5 BHD-8

Productnr. 170744 170745

Spanning V 230 230

Opgenomen vermogen W 1.050 1.150

Aantal slagen, belast min

-1

1.305-2.610 1.330-2.660

Toerental, belast min

-1

135-275 140-280

Slagenergie J 1 - 9 1 - 10

Capaciteit in beton:

- massieve boren mm 12 - 40 12 - 45

- boorkronen mm 40 - 90 40 - 100

Optimale boordiepte in beton:

- massieve boren mm 18 - 30 20 - 38

Beitelposities 8 8

Opnamesysteem SDS-max

SDS-max

Gewicht kg 6,5 6,6

Zekeringen:

230 V machines 10 A

In deze handleiding worden de volgende

pictogrammen gebruikt:

Duidt op mogelijk lichamelijk letsel,

levensgevaar of kans op beschadiging

van de machine indien de instructies in

deze handleiding worden genegeerd.

Geeft elektrische spanning aan.

EG-Verklaring van overeenstemming

BHD-5 / BHD-8

BERNER verklaart dat deze elektrische machines in

overeenstemming zijn met: 98/37/EEG, 89/336/EEG,

73/23/EEG, EN 50144, EN 55014-1, EN 55014-2,

EN 61000-3-2 & EN 61000-3-3.

Niveau van de geluidsdruk overeenkomstig

86/188/EEG & 98/37/EEG, gemeten volgens

EN 50144:

BHD-5 BHD-8

(geluidsdruk) dB(A)* 95,0 95,0

(geluidsvermogen) dB(A) 103,5 103,5

* op de werkplek

Neem de vereiste maatregelen voor

gehoorbescherming wanneer de

geluidsdruk het niveau van 85 dB(A)

overschrijdt.

NEDERLANDS

Gewogen kwadratische gemiddelde waarde van

de versnelling overeenkomstig EN 50144:

BHD-5 BHD-8

9,7 m/s

9,8 m/s

Mario Ferretti Jean-Marie Biren

Chief Executive Chief Operations

Officer (CEO) Officer BERNER (COO)

BERNER GmbH, D-74653 Künzelsau

Veiligheidsinstructies

Neem bij het gebruik van elektrische machines

altijd de plaatselijk geldende

veiligheidsvoorschriften in acht in verband met

brandgevaar, gevaar voor elektrische

schokken en lichamelijk letsel. Lees ook

onderstaande instructies aandachtig door

voordat u met de machine gaat werken.

Bewaar deze instructies zorgvuldig!

Algemeen

1 Zorg voor een opgeruimde werkomgeving

Een rommelige werkomgeving leidt tot ongelukken.

2 Houd rekening met omgevingsinvloeden

Stel elektrische machines niet bloot aan vocht.

Zorg dat de werkomgeving goed is verlicht.

Gebruik elektrische machines niet in de buurt van

brandbare vloeistoffen of gassen.

3 Voorkom een elektrisch schok

Vermijd lichamelijk contact met geaarde

voorwerpen (bijv. buizen, radiatoren, fornuizen en

koelkasten). Onder extreme werkomstandigheden

(bijv. hoge vochtigheid, ontwikkeling van

metaalstof, enz.) kan de elektrische veiligheid door

een scheidingstransformator of een aardlek-(FI)-

schakelaar voor te schakelen, verhoogd worden.

4 Houd kinderen uit de buurt

Laat andere personen niet aan de machine of

het verlengsnoer komen. Onder 16 jaar is

supervisie verplicht.

5 Verlengsnoeren voor gebruik

buitenshuis

Gebruik buitenshuis uitsluitend voor dit doel

goedgekeurde en als zodanig gemerkte

verlengsnoeren.

6 Berg de machine veilig op

Berg niet in gebruik zijnde elektrische machines

op in een droge, afgesloten ruimte, buiten het

bereik van kinderen.

7 Draag geschikte werkkleding

Draag geen wijde kleding of loshangende sieraden.

Deze kunnen door de bewegende delen worden

gegrepen. Draag bij het werken buitenshuis bij

voorkeur rubber werkhandschoenen en schoenen

met profielzolen. Houd lang haar bijeen.

8 Draag een veiligheidsbril

Gebruik ook een gezichts- of stofmasker bij

werkzaamheden waarbij stofdeeltjes of spanen

vrijkomen.

9 Let op de maximum geluidsdruk

Neem voorzorgsmaatregelen voor

gehoorbescherming wanneer de geluidsdruk het

niveau van 85 dB(A) overschrijdt.

10 Klem het werkstuk goed vast

Gebruik klemmen of een bankschroef om het

werkstuk te fixeren. Dit is veiliger, bovendien kan de

machine dan met beide handen worden bediend.

11 Zorg voor een veilige houding

Zorg altijd voor een juiste stabiele houding.

12 Voorkom onbedoeld inschakelen

Draag een op het net aangesloten machine niet

met de vinger aan de schakelaar. Laat de

schakelaar los wanneer u de stekker in het

stopcontact steekt.

13 Blijf voortdurend opletten

Houd uw aandacht bij uw werk. Ga met verstand

te werk. Gebruik de machine niet als u niet

geconcentreerd bent.

14 Trek de stekker uit het stopcontact

Schakel de stroom uit en wacht totdat de

machine volledig stil staat voordat u deze

achterlaat. Trek de stekker uit het stopcontact

wanneer u de machine niet gebruikt, tijdens

onderhoud of bij het vervangen van accessoires.

15 Verwijder sleutels of hulpgereedschappen

Controleer vóór het inschakelen altijd of de

sleutels en andere hulpgereedschappen zijn

verwijderd.

NEDERLANDS

16 Gebruik de juiste machine

Het gebruik volgens bestemming is beschreven

in deze handleiding. Gebruik geen lichte

machine of hulpstukken voor het werk van zware

machines. De machine werkt beter en veiliger

indien u deze gebruikt voor het beoogde doel.

Waarschuwing! Gebruik ter voorkoming van

lichamelijk letsel uitsluitend de in deze

gebruiksaanwijzing aanbevolen accessoires en

hulpstukken. Gebruik de machine uitsluitend voor

het beoogde doel.

17 Gebruik het snoer niet verkeerd

Draag de machine nooit aan het snoer. Trek niet

aan het snoer om de stekker uit het stopcontact

te verwijderen. Houd het snoer uit de buurt van

warmtebronnen, olie en scherpe randen.

18 Onderhoud de machine met zorg

Houd de machine schoon om beter en veiliger te

kunnen werken. Houdt u aan de instructies met

betrekking tot het onderhoud en het vervangen

van accessoires.

Controleer regelmatig het snoer en laat dit bij

beschadigingen door een erkend BERNER

Service-center repareren. Controleer het

verlengsnoer regelmatig en vervang het in geval

van beschadiging. Houd de bedieningsorganen

droog en vrij van olie en vet.

19 Controleer de machine op beschadigingen

Controleer de machine vóór gebruik zorgvuldig

op beschadigingen om er zeker van te zijn dat

deze naar behoren zal functioneren.

Controleer of de bewegende delen niet klemmen,

verdraaid of gebroken zijn.

Ga na of de accessoires en hulpstukken correct

zijn gemonteerd en of aan alle andere

voorwaarden voor een juiste werking is voldaan.

Ga bij vervanging of reparatie van beschadigde

veiligheidsinrichtingen of defecte onderdelen te

werk zoals aangegeven.

Gebruik geen machine waarvan de schakelaar

defect is. Laat de schakelaar vervangen door een

erkend BERNER Service-center.

20 Wendt u voor reparaties tot een erkend

BERNER Service-center

Deze elektrische machine voldoet aan alle

geldende veiligheidsvoorschriften.

Ter voorkoming van ongevallen mogen reparaties

uitsluitend door daartoe bevoegde technici

worden uitgevoerd.

Inhoud van de verpakking

De verpakking bevat:

1 Boorhamer

1 Zijhandgreep

1 Diepte-aanslag

1 Transportkoffer

1 Tube smeermiddel

1 Handleiding

1 Onderdelentekening

• Controleer de machine, losse onderdelen en

accessoires op transportschade.

• Lees deze handleiding rustig en zorgvuldig door

voordat u met de machine gaat werken.

Beschrijving (fig. A)

Uw BERNER boorhamer is ontworpen voor

professioneel gebruik: hamerboren en lichte beitel-,

hak- en sloopwerkzaamheden.

1 Aan/uit-schakelaar

2 Elektronische toerental- en slagsterkteregeling

3 Aanwijzer van de bediening

4 Soort van de werking – keuzeschakelaar

5 Veiligheidssluiting

6 Houder voor SDS-max

accessoires

7 Kraag

8 Zijhandgreep

9 Klemwiel voor zijhandgreep

10 Schroefpositie zijhandgreep, achter

11 Diepte-aanslag

12 Achterhandgreep

Aanloopstroombegrenzing

Dankzij de aanloopstroombegrenzing komt de motor

bij het starten van de machine langzaam op toeren.

De boor blijft daardoor goed op de plaats waar het

gat geboord moet worden.

De aanloopstroombegrenzing voorkomt tevens dat

er een aanloopschok optreedt wanneer de machine

wordt gestart met de boor in een bestaand gat.

Koppelbegrenzing

Alle boorhamers zijn uitgerust met een

koppelbegrenzing waardoor de maximum

koppelreactie naar de gebruiker in geval van

vastlopen van het boortje wordt beperkt.

Hierdoor wordt tevens vastlopen van motor en

overbrenging voorkomen. De koppelbegrenzing

is in de fabriek vast ingesteld.

NEDERLANDS

Elektronische toerental- en

slagsterkteregeling (fig. B)

De elektronische toerental- en slagsterkteregeling

biedt (2) de volgende voordelen:

- gebruik van kleinere boren zonder breken

- boren in lichte, brosse materialen zonder

versplinteren

- optimale beheersing van de machine voor

precisie-beitelwerk

Service- en spanningsindicatielampjes

(fig. B)

Het RODE service-indicatielampje (3) licht op

wanneer de koolborstels bijna versleten zijn ten

teken dat de machine aan een onderhoudsbeurt toe

is. Na ongeveer 8 bedrijfsuren wordt de motor dan

automatisch uitgeschakeld. De koolborstels kunnen

niet door de gebruiker worden vervangen. Breng uw

machine naar een erkend BERNER Service-center.

Elektrische veiligheid

De elektrische motor is ontwikkeld voor een bepaalde

netspanning. Controleer altijd of uw netspanning

overeenkomt met de waarde op het typeplaatje.

Uw BERNER-machine is dubbel

geïsoleerd overeenkomstig EN 50144;

een aarddraad is dan ook niet nodig.

Vervangen van het snoer of de stekker

Als de stekker of het snoer wordt vervangen, moet

de oude stekker c.q. het oude snoer worden

weggegooid. Het is gevaarlijk om de stekker van een

los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Wanneer een verlengsnoer wordt gebruikt, neem

dan een goedgekeurd verlengsnoer, dat geschikt is

voor het vermogen van de machine (zie technische

gegevens). De aders moeten minimaal een

doorsnede hebben van 1,5 mm

Wanneer het verlengsnoer op een haspel zit, rol het

snoer dan helemaal af.

Monteren en instellen

Haal vóór het monteren en instellen altijd

de stekker uit het stopcontact.

Instellen van de elektronische toerental- en

slagsterkteregeling (fig. B)

• Zet het stelwiel (2) op de gewenste stand.

Hoe hoger het getal, hoe groter de snelheid en

de slagsterkte. Het bereik gaat van „1“ (lage

snelheid/hoog koppel) tot „7“ (hoge snelheid/laag

koppel). De machine is dus uiterst flexibel en

geschikt voor zeer uiteenlopende toepassingen.

De juiste instelling wordt proefondervindelijk

vastgesteld. (BHD-5 van 1 tot 5)

Bij het gebruik van boren met een geringe

diameter of bij het boren in keramisch of bros

materiaal kiest u bijvoorbeeld stand „1“

(lage snelheid/hoog koppel).

Kiezen van de boorstand (fig. D1

& D2

)

De boorhamer heeft twee verschillende functies:

Hamerboren: gelijktijdig boren en

hameren - voor beton en steenachtige

materialen.

Hameren met spindelvergrendeling:

hameren - voor licht beitel-, hak- en

sloopwerk. SDS-max

beitels kunnen in

8 verschillende standen worden

vergrendeld (zie ook fig. D2):

• Keuzehendel (4) draaien tot dat hij naar boven

wijst.

• De maaier draaien naar zijn vereiste positie

(ligging).

• Draai de keuzehendel (4) naar het

-symbool.

In deze stand kunt u de boorhamer ook

gebruiken als hefboom om een vastgelopen boor

los te wrikken.

• De maaier draaien tod dat hij in zijn positie valt.

Plaatsen en verwijderen van SDS-max

accessoires (fig. C1

& C2

)

Deze modellen werken met SDS-max

boren en

beitels (zie inzet in fig. C2 voor een doorsnede

van een SDS-max

boorschacht).

• Trek de stekker uit het stopcontact.

• Steek de schacht in de houder (6) en verdraai de

boor totdat de borgkraag vastspringt.

• Trek aan de boor om te controleren of deze goed

vastzit. In de hamerfunctie moet de boor

enkele centimeters naar binnen en naar buiten

NEDERLANDS

kunnen bewegen.

• Voor het verwijderen de borgkraag (6) naar

achteren trekken en de boor uitnemen.

Assembleren en bevestigen van de

zijhandgreep (fig. E1-E4)

De zijhandgreep (8) kan aan de voorkant

gemonteerd worden of aan weerszijden van de

machine aan de achterkant, voor linkshandige of

rechtshandige gebruikers.

Zorg altijd voor een juiste bevestiging van

de zijhandgreep.

Bevestiging aan de voorkant (fig. E1

& E2

)

• Klik de stalen ring (16) over de kraag (7)

achter de houder (6). Knijp beide uiteinden

samen, monteer de bus (14) en steek de pen

(15) erin.

• Plaats de klem (13) en schroef er het klemwiel

(9) op. Draai het klemwiel handvast.

• Schroef de zijhandgreep (8) in het klemwiel en

draai deze vast.

• Draai de montagesteun van de zijhandgreep in

de gewenste stand. Voor horizontaal boren met

een zware boor, de zijhandgreep in een hoek van

ongeveer 20° plaatsen (zie fig. E2). Zo wordt

een optimale beheersing van de machine

verkregen.

• Fixeer de montagesteun van de zijhandgreep

door het klemwiel (9) vast te draaien.

Bevestiging aan de achterkant (fig. E3

& E4

)

Bij het boren in plafonds of vloeren is het zeer

praktisch de zijhandgreep in de achterste positie te

bevestigen. Zie fig. D4.

• Schroef de zijhandgreep (8) los maar laat de

montagesteun op zijn plaats i.v.m het gebruik

van de diepte-aanslag.

• Schroef de zijhandgreep direct in een van de

schroefgaten aan de achterkant (10), links of

rechts.

Instellen van de boordiepte (fig. F)

• Plaats de juiste boor in de houder.

• Draai de vleugelmoer (17) los en steek de

diepte-aanslag (11) door het gat in de klem

van de zijhandgreep.

• Druk de boor in een rechte hoek tegen een

oppervlak en stel de diepte-aanslag (11) in

zoals afgebeeld.

• Draai de vleugelmoer (17) vast.

Aanwijzingen voor gebruik

• Neem altijd de veiligheidsinstructies in

acht en houdt u aan de geldende

voorschriften.

• Let op de eventueel aanwezige gas-,

water- en elektriciteitsleidingen.

• Forceer de machine niet. Overmatige

druk op de machine versnelt het boren

niet maar resulteert juist in slechtere

prestaties en voortijdige slijtage van de

machine.

Boren met een massieve boor (fig. A)

• Stel de elektronische toerental- en

slagsterkteregeling (2) in.

• Zet de keuzehendel (4) op hamerboren.

• Plaats de juiste boor.

• Monteer de zijhandgreep (8) en stel deze in.

• Stel, indien nodig, de boordiepte in.

• Markeer de plek waar het gat moet worden

geboord.

• Plaats de boor op de gemarkeerde plek en druk

de AAN/UIT-schakelaar (1) in.

• Om de machine te stoppen, de AAN/UIT-

schakelaar (1) loslaten.

Schakel altijd de machine uit wanneer het werk is

beëindigd en voordat u de stekker uit het

stopcontact haalt.

Boren met een kroonboor (fig. A)

• Stel de elektronische toerental- en

slagsterkteregeling (2) op matige tot hoge

snelheid in.

• Zet de keuzehendel (4) op hamerboren.

• Monteer de zijhandgreep (8) en stel deze in.

• Plaats de juiste kroonboor.

• Plaats het centreerboortje in de kroonboor.

• Plaats het centreerboortje op de plek waar het

gat geboord moet worden en druk de AAN/UIT-

schakelaar (1) in. Boor totdat de kroonboor

ongeveer 1 cm in het beton vreet.

NEDERLANDS

• Stop de machine en verwijder het

centreerboortje. Plaats de kroonboor weer in

het gat en ga verder met boren.

• Wanneer het te boren gat dieper is dan de diepte

van de kroonboor, verwijder dan regelmatig de

ronde betoncilinder die zich in de kroonboor vormt.

Om beschadiging van het beton rondom het

geboorde gat te voorkomen, eerst voorboren.

Gebruik hiertoe een boor met dezelfde diameter

als die van het centreerboortje en boor hiermee

helemaal door het beton heen. Vervolgens het

gat vanaf beide zijden naar het midden toe boren.

• Stop de machine zoals hierboven beschreven.

Hak- en beitelwerk (fig. A)

• Stel de elektronische toerental- en

slagsterkteregeling in (2).

• Stel de soort van de werking op –

keuzehendel (4) op “alleen maaien“.

• Plaats de juiste beitel en draai deze met de

hand in een van de 8 posities vast.

• Monteer de zijhandgreep (8) en stel deze in.

• Druk de AAN/UIT-schakelaar (1) in.

• Stop de machine zoals hierboven beschreven.

Diverse typen SDS-max

-accessoires zijn als optie

verkrijgbaar.

BERNER verstrekt u graag de nodige informatie over

de juiste accessoires.

Onderhoud

Uw BERNER-machine is ontworpen om gedurende

lange tijd probleemloos te functioneren met een

minimum aan onderhoud. Een juiste behandeling en

regelmatige reiniging van de machine garanderen

een hoge levensduur.

• Het onderhoud van de boorhamer kan niet

door de gebruiker worden verricht. Breng de

machine naar een erkend BERNER Service-

center zodra de service indicatie-LED (3)

oplicht.

Smering

Uw machine heeft geen extra smering nodig.

Reiniging

Houd de ventilatiesleuven vrij en maak de

behuizing regelmatig schoon met een zachte

doek.

Gebruikte machines en het milieu

Wanneer uw oude machine aan vervanging toe is,

breng deze dan naar een BERNER Service-center

waar de machine op milieuvriendelijke wijze zal

worden verwerkt.

NEDERLANDS

GARANTIE EN KLANTENDIENST

Elk gereedschap, wisselstuk of accessoire

wordt nog vóór de expeditie vanuit het

productiebedrijf zorgvuldig gecontroleerd.

Indien er op het gereedschap toch een gebrek

merkbaar is, stuur het direct aan onze

klantendienstcentrale of naar de

dichtstbijzijnde erkende hersteldienst van het

firma BERNER.

De garantieperiode van 12 maanden begint

vanaf de aankoopdatum, wat door de originele

aankoopbon moet bewezen worden.

Gedurende de garantieperiode geeft de

fabrikant waarborg voor

• Het kosteloos verhelpen van mogelijke

storingen

• Het kosteloos vervangen van alle

beschadigde delen

• Een kosteloze en deskundige service

De garantie geldt alleen onder de voorwaarde

dat de storing of het gebrek niet ontstond door

een ondeskundige bediening en dat uitsluitend

de originele wisselstukken gebruikt werden die

de firma BERNER voor het gereedschap

uitdrukkelijk aanbeveelt.

De adressen van de erkende herteldiensten

staan op de achterkant vermeld.

DANSK

BOREHAMMER BHD-5 / BHD-8

Tillykke!

Du har valgt et BERNER Elværktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør BERNER

til en af de mest pålidelige partnere for professionelle brugere.

Tekniske data

BHD-5 BHD-8

Prod.n. 170744 170745

Spænding V 230 230

Optagen effekt W 1.050 1.150

Slagtal/min 1.305-2.610 1.330-2.660

Omdrejningstal/min 135-275 140-280

Slagstyrke J 1 - 9 1 - 10

Samlet bordiameterområde i beton:

- massive bor mm 12 - 40 12 - 45

- kernebor mm 40 - 90 40 - 100

Optimalt bordiameterområde i beton:

- massive bor mm 18 - 30 20 - 38

Mejselpositioner 8 8

Værktøjsholder SDS-max

SDS-max

Vægt kg 6,5 6,6

Sikringer:

230 V maskiner 10 A

Følgende piktogrammer anvendes i denne håndbog:

Angiver risiko for personskade, livsfare

eller ødelæggelse af værktøjet,

hvis brugervejledningens instruktioner

ikke følges.

Angiver risiko for elektrisk stød.

EU-Overensstemmelseserklæring

BHD-5 / BHD-8

BERNER erklærer at disse værktøjer er konstrueret

i henhold til EU-direktiverne: 98/37/EØF, 89/336/EØF,

73/23/EØF, EN 50144, EN 55014-1, EN 55014-2,

EN 61000-3-2 & EN 61000-3-3.

Lydniveauet er i overensstemmelse med

EU-direktiverne 86/188/EØF & 98/37/EØF,

målt i henhold til EN 50144:

BHD-5 BHD-8

(lydniveau) dB(A)* 95,0 95,0

(akustisk styrke) dB(A) 103,5 103,5

* ved operatørens øre

Anvend høreværn, hvis lydniveauet

overstiger 85 dB(A).

DANSK

Den vægtede geometriske middelværdi af

accelerationsfrekvensen i henhold til EN 50144:

BHD-5 BHD-8

9,7 m/s

9,8 m/s

Mario Ferretti Jean-Marie Biren

Chief Executive Chief Operations

Officer (CEO) Officer BERNER (COO)

BERNER GmbH, D-74653 Künzelsau

Sikkerhedsinstruktioner

Læs brugsanvisningen igennem, inden

maskinen tages i brug. Opbevar brugsanvisningen

let tilgængeligt, så alle, der bruger maskinen,

har adgang til brugsanvisningen.

Foruden nedenstående instruktioner,

bør Arbejdstilsynets regler altid følges.

ADVARSEL!

Når man anvender elværktøj, skal følgende

grundlæggende sikkerhedsinstruktioner altid

følges for at nedsætte risikoen for elektriske

stød, personskader og brand.

1 Brug høreværn

Lydniveauet ved bearbejdning af forskellige

materialer kan variere, af og til overstiger niveauet

85 dB(A). For at beskytte sig selv, skal man altid

anvende høreværn.

2 Hold arbejdsområdet i orden

Uordentlige arbejdsområder og arbejdsbænke

indbyder til skader.

3 Tænk på arbejdsmiljøets indflydelse

Udsæt ikke elværktøj for regn. Anvend ikke

elværktøj på fugtige eller våde pladser. Sørg for

en god belysning over arbejdsområdet.

Anvend ikke elværktøj i nærheden af let

antændelige væsker eller gasser.

4 Beskyt dig mod elektriske stød

Undgå kropskontakt med dele, der har

jordforbindelse (f.eks. rør, radiatorer,

komfurer, køleskabe).

Ved ekstreme arbejdsforhold (f.eks. høj fugtighed,

forekomst af metalstøv osv.) kan den

elektriske sikkerhed øges ved at tilkoble en

fejlstrømsafbryder.

5 Hold børnene på afstand

Lad ikke børn komme i berøring med værktøjet

eller forlængerledningen. Det er påkrævet at

holde børn under 16 år under opsyn.

6 Opbevar værktøj sikkert

Når elværktøjet ikke anvendes, skal det

opbevares på et tørt, højt placeret sted, låst inde,

uden for børns rækkevidde.

7 Overbelast ikke elværktøj

Man arbejder bedre og mere sikkert inden for det

anførte effektområde.

8 Brug det rigtige elværktøj

Tving ikke elværktøj til at udføre arbejde, som er

beregnet til kraftigere værktøj. Brug ikke værktøj

til formål, det ikke er beregnet til, brug f.eks. ikke

en håndrundsav til at save kviste eller brænde.

9 Klæd dig rigtigt på

Bær ikke løst hængende tøj eller smykker.

De kan sidde fast i bevægelige dele.

Gummihandsker og skridsikre sko anbefales ved

udendørs arbejde. Brug hårnet, hvis du har langt hår.

10 Brug beskyttelsesbriller

Brug beskyttelsesbriller for at forhindre, at du får

støv i øjnene, hvilket kan forårsage skade. Hvis

der opstår meget støv, bruges også støvmaske.

11 Ledningen må ikke mishandles

Bær aldrig værktøjet i ledningen og træk ikke i

ledningen for at tage kontakten ud af stikket.

Udsæt ikke ledningen for varme, olie eller skarpe

kanter.

12 Sæt arbejdsemnet fast

Brug skruetvinger eller skruestik for at spænde

arbejdsemnet fast. Det er sikrere end at bruge

hånden, og du får begge hænder fri til arbejdet.

13 Stræk dig ikke for meget

Sørg for, at du altid har sikkert fodfæste og balance.

14 Vedligehold værktøjet omhyggeligt

Hold værktøjet skarpt og rent. Følg instruktionerne

med hensyn til pasning og udskiftning af tilbehør.

Kontroller elværktøjets ledning regelmæssigt og få

den repareret hos et autoriseret serviceværksted,

hvis den er beskadiget. Kontroller

forlængerledninger regelmæssigt og udskift dem,

hvis de er beskadigede.

Hold håndtagene tørre, rene og fri for olie og fedt.

DANSK

15 Tag kontakten ud af stikket når

elværktøjet ikke er i brug, inden service og

ved udskiftning af tilbehør

16 Fjern nøglerne

Kontroller at nøgler og justerværktøj er fjernet fra

elværktøjet, inden det startes.

17 Undgå utilsigtet start

Bær ikke tændt elværktøj med fingeren på

afbryderen. Sørg for, at afbryderen er slået fra,

når du sætter kontakten i stikket.

18 Forlængerledninger udendørs

Udendørs må der kun anvendes

forlængerledninger, der er godkendt til udendørs

brug og mærkede til dette.

19 Vær opmærksom

Se på det, du gør. Brug din sunde fornuft.

Brug ikke elværktøjet, når du er træt.

20 Kontroller elværktøjet for skader, inden du

tilslutter ledningen til vægstikket

Inden fortsat brug af elværktøjet, skal eventuelle

beskadigede sikringsanordninger og andre

defekte dele kontrolleres nøje for at finde ud af,

om de fortsat kan fungere rigtigt og udføre den

planlagte funktion.

Kontroller at de bevægelige dele fungerer

upåklageligt og ikke klemmer, at ingen dele er gået

i stykker, at alle dele er rigtigt monterede, og at

andre forhold, der kan påvirke driften, er i orden.

En sikkerhedsanordning eller en anden del, som

er beskadiget, skal repareres eller udskiftes af et

autoriseret serviceværksted, hvis intet andet er

anført i brugsanvisningen.

Fejlbehæftede afbrydere skal udskiftes hos et

autoriseret serviceværksted.

Brug ikke elværktøjet, hvis afbryderen ikke kan

kobles til eller fra.

21 For din personlige sikkerhed

Brug kun tilbehør og dele, der er anbefalet i

brugsanvisningen og katalogerne. Anvendelsen

af andet værktøj eller tilbehør end det, der

anbefales i brugsanvisningen eller katalogerne

kan medføre risiko for personskader.

22 Få dit værktøj repareret hos et autoriseret

BERNER serviceværksted

Dette elværktøj overholder de relevante

sikkerhedsforskrifter. For at undgå fare, må

reparationer af eludstyr kun foretages af

autoriserede elektrikere.

Kontroller emballagens indhold

Emballagen indeholder:

1 Borehammer

1 Sidehåndtag

1 Dybdejusteringsanslag

1 Tube smøremiddel

1 Kasse

1 Brugervejledning

1 Tegning

• Kontroller, at værktøjet, komponenter eller tilbehør

ikke er blevet beskadiget under transporten.

• Tag dig tid til at læse og forstå denne

brugervejledning, før du tager værktøjet i brug.

Beskrivelse (fig. A)

Din BERNER Borehammer er udviklet til professionel

hammerboring og lettere mejslings- og

nedrivningsopgaver.

1 Afbryder

2 Elektronisk hastigheds- og slagkontrolregulering

3 Serviceindikator

4 Funktionsomskifter

5 Sikkerhedsspærre

6 Værktøjsholder til SDS-max®-tilbehør

7 Krave

8 Sidehåndtag

9 Lås for sidehåndtag

10 Bagerste håndtagsposition

11 Dybdejusteringsanslag

12 Bageste håndgreb

Blød opstart

Blødstartsfunktionen gør det muligt at starte langsomt,

hvorved det forhindres, at boret forskyder sig fra det

sted, hvor hullet skulle være. Blødstartsfunktionen

reducerer også den umiddelbare vridning, der

overføres til gearet og til brugeren, hvis hammeren

startes med boret i et eksisterende hul.

Sikkerhedskobling

Alle Borehamre er udstyret med en

sikkerhedskobling, som reducerer den maksimale

vridningskraft, der overføres til brugeren i tilfælde

af, at et bor blokeres. Denne funktion forhindrer

også, at gearet og elmotoren går i stå.

Sikkerhedskoblingen er indstillet fra fabrikken og

kan ikke justeres.

DANSK

Elektronisk hastigheds- og

slagkontrolregulering (fig. B)

Den elektroniske hastigheds- og

slagkontrolregulering (2) tilbyder følgende fordele:

- brug af mindre bor uden risiko for brud

- boring i lette og skøre materialer uden at de går

i stykker

- optimal værktøjskontrol for præcis mejsling

Service- og strømindikator LED (fig. B)

Den røde serviceindikator LED (3) tænder,

når kulbørsterne er næsten nedslidte, for at angive,

at værktøjet skal til service. Efter ca. 8 timers brug,

afbrydes motoren automatisk. Kulbørsterne kan ikke

udskiftes af brugeren. Indlever værktøjet til et

autoriseret BERNER-værksted.

El-sikkerhed

Elmotoren er kun beregnet til én spænding.

Kontroller, at strømforsyningen svarer til spændingen

på typeskiltet.

Dit BERNER-værktøj er dobbeltisoleret

i henhold til EN 50144; jordledning er

derfor ikke påkrævet.

Udskiftning af kabel eller stik

Ved udskiftning af kablet eller af stikket skal den

bortskaffes på sikker måde. Et stik med blottede

kobberledere er farlig, hvis den sættes i en

strømførende kontakt.

Anvendelse af forlængerkabel

Hvis der skal bruges forlængerkabel, skal der

anvendes et kabel svarende til værktøjets

strømforbrug. (Se de tekniske specifikationer.)

Den mindste lederstørrelse er 1,5 mm

Ved anvendelse af en kabeltromle, skal kablet

altid vindes helt ud.

Samling og justering

Træk stikket ud af stikkontakten inden

samling og justering.

Indstilling af den elektroniske hastighed og

slagstyrken med kontrolhjulet (fig. B)

• Drej hjulet (2) til det ønskede niveau. Jo højere tal,

desto større hastighed og slagstyrke.

Med indstillingsmulighederne fra „1“ (lav) til „7“

(fuld kraft) er værktøjet overordentlig fleksibelt og

kan tilpasses mange forskellige opgaver.

(BHD-5 fra "1" til "5")

Den påkrævede indstilling er et erfaringsspørgsmål.

F.eks. hvis der bruges et bor med lille diameter eller

hvis der bores i keramiske eller skrøbelige materialer,

skal reguleringen stilles på position „1“ (lav).

Valg af funktionsform (fig. D1

& D2

)

Din Borehammer kan bruges med to forskellige

funktionsformer:

Slagboring: samtidig omdrejning og slag

- til alle beton- og murværksarbejder.

Kun slagfunktion med spindellås:

kun slag - til lettere mejslings- og

nedrivningsarbejder. SDS-max

mejslen kan låses i 8 forskellige

positioner (se også fig. D2):

• Drej funktionsomskifteren (4) til den peger

opad.

• Drej mejselen til den ønskede stilling.

• Indstil funktionsvælgeren (4) på

Med denne funktion kan Borehammer også

bruges til frigørelse af et fastsiddende bor.

• Drej mejselen til den låser sig i position.

Indsætning og udtagning af SDS-max

tilbehør (fig. C1

& C2

)

Disse modeller bruger SDS-max

-bor og -mejsler

(se tværsnit af en SDS-max

-skaft på fig. C2).

• Tag værktøjets stik ud.

• Sæt borskaftet ind i værktøjspatronens

låsebøsning (6) og drej boret lidt, indtil

bøsningen går på plads.

• Træk i boret for at sikre, at det er fastlåst.

Hammerfunktionen kræver, at boret skal kunne

bevæge sig flere centimeter aksialt, når det er

monteret i patronen.

• Boret fjernes ved at trække patronens

låsebøsning (6) tilbage og trække boret ud af

patronen.

DANSK

Samling og montering af sidehåndtaget

(fig. E1 - E4)

Sidehåndtaget (8) kan monteres i for- eller

bagposition på begge sider af Borehammer, så

den passer både for højre- og venstrehåndede

brugere.

Brug altid Borehammer med

sidehåndtaget ordentligt monteret.

Montering i forposition (fig. E1

& E2

)

• Sæt stålringen (16) over kraven (7) bagved

værktøjsholderen (6). Klem enderne sammen,

monter bøsningen (14) og sæt bolten i (15).

• Placer sidehåndtagets klemme (13) og skru

klemmehjulet på (9). Spænd ikke til.

• Skru sidehåndtaget (8) på klemmehjulet og

spænd det.

• Drej sidehåndtagsenheden til den ønskede

position. Til vandret boring med et tungt bor,

skal det placeres i en vinkel på ca. 20° (se fig.

E2) for at opnå optimal kontrol.

• Fasthold sidehåndtagsenheden på plads ved at

spænde låsen (9).

Montering i bagposition (fig. E3

& E4

)

Bagpositionen er specielt praktisk, når man skal

bore over hovedhøjde eller ned i et gulv. Se fig. D4.

• Skru sidehåndtaget (8) ud og tag det ud af

frontpositionen. Lad sidehåndtagets

monteringsenhed blive siddende i frontpositionen,

så dybdejusteringsanslaget stadig kan bruges.

• Skru sidehåndtaget direkte ind i en af de

bageste sidehåndtagspositioner (10) på en af

værktøjets sider.

Indstilling af boredybden (fig. F)

• Indsæt det ønskede bor.

• Løsn klemmemøtrikken (17) og monter

dybdejusteringsanslaget (11) gennem hullet i

sidehåndtagsklemmen.

• Stik boret ind i en overflade i ret vinkel og juster

dybdejusteringsanslaget (11) som vist.

• Spænd låsemøtrikken (17).

Brugervejledning

• Overhold altid sikkerhedsinstruktionerne

og gældende foreskrifter.

• Pas på ikke at bore i rør og ledninger.

• Anvend kun et let tryk på værktøjet

(ca. 20 kg). Stort tryk øger ikke

borehastigheden, men nedsætter

værktøjets ydeevne og evt. også

levetiden.

Boring med et massivt bor (fig. A)

• Indstil den elektronisk hastigheds- og

slagkontrolregulering (2).

• Indstil funktionsvælgeren (4) på „slagboring“.

• Sæt det pågældende bor i maskinen.

• Monter og indstil sidehåndtaget (8).

• Indstil boredybden ved behov.

• Marker stedet, hvor hullet skal bores.

• Placer boret på det markerede sted og tryk på

afbryderen (1).

• Slip afbryderen (1) for at stoppe boringen.

Afbryd altid værktøjet, når arbejdet er afsluttet,

og før stikket trækkes ud.

Boring med kernebor (fig. A)

• Indstil den elektronisk hastigheds- og

slagkontrolregulering (2) på moderat eller høj

hastighed.

• Indstil funktionsvælgeren (4) på „slagboring“.

• Monter og indstil sidehåndtaget (8).

• Sæt det pågældende kernebor i maskinen.

• Monter forboret på kerneboret.

• Placer forboret på det markerede sted og tryk på

afbryderen (1). Bor indtil kernen trænger ca. 1 cm

ind i betonen.

• Stop boringen og fjern forboret. Sæt kerneboret

tilbage i hullet og fortsæt boringen.

• Hvis der bores igennem en struktur, der er tykkere

end kerneborets længde, fjernes den runde

betoncylinder eller kernen i boret med jævne

mellemrum.

For at undgå uønsket nedbrydning af beton

rundt om hullet, kan man først bore et hul med

forborets diameter helt igennem strukturen.

Bor derefter kernehullet halvvejs fra begge sider.

• Slip afbryderen for at stoppe værktøjet, som

ovenfor beskrevet.

DANSK

Mejsling (fig. A)

• Indstil den elektronisk hastigheds- og

slagkontrolregulering (2).

• Indstil funktionsomskifteren (5) til "kun

hammer".

• Sæt den pågældende mejsel i patronen og drej

den med hånden for at låse den i en af de 8

positioner.

• Monter og indstil sidehåndtaget (8).

• Tryk på startknappen (1) og start arbejdet.

• Slip afbryderen for at stoppe værktøjet, som

ovenfor beskrevet.

Der kan købes forskellige typer af SDS-max

bor

som ekstraudstyr.

Kontakt BERNER for at få yderligere information om

det passende tilbehor.

Vedligeholdelse

Dit el-værktøj er fremstillet til at fungere i meget lang

tid med mindst mulig vedligeholdelse. For at værktøjet

skal kunne fungere tilfredsstillende hele tiden, er det

dog vigtigt, at værktøjet behandles korrekt og rengøres

jævnligt.

• Borehammeren er ikke beregnet til at blive

repareret af brugeren. Indlever værktøjet til et

autoriseret BERNER-værksted, når

serviceindikator LED (3) begynder at lyse.

Smøring

Dit elværktøj kræver ingen ekstra smøring.

Rengøring

Hold ventilationshullerne åbne og rengør

maskinhuset jævnligt med en blød klud.

Opslidt værktøj og miljøet

Når din maskine er slidt op, beskyt da naturen ved

ikke at kaste den bort sammen med almindeligt

affald. Aflever den til et opsamlingssted i din

kommune eller til et BERNER serviceværksted.

BERNER service

Skulle der opstå fejl på produktet, indlever det

altid til et autoriseret serviceværksted. Se aktuelt

katalog/prisliste om yderligere information eller

kontakt BERNER.

På grund af forskning og udvikling kan

ovenstående specifikationer ændres, hvilket ikke

meddeles separat.

DANSK

GARANTI OG KUNDEBETJENING

Alle elektroinstrumenter, reservedele eller

tilbehor proves omhyggeligt for afsendelsen fra

fabrikken. Hvis der opstar nogle fejl ved dette

instrument, send dette venligst direkte til

centralvarkstedet eller det narmeste BERNER-

reparationsvarksted.

Garantitiden varer 12 maneder og begynder

med den kobsdato som angives pa

originalkvitteringen. I denne tid garanterer vi:

• Gratis afhjalpning af fejl og skader

• Gratis udskiftning af alle defekte dele

• Gratis og kvalificeret reparationstjeneste

Garantien galder pa den betingelse, at kun det

af BERNER angivne originaltilbehor ma

anvendes med BERNER-maskiner og omfatter

ikke fejl og skader, der er opstaet ved

fejlbetjening.

Adressen af Deres reparationsvarksted

er angivet under tilsvarende underskrift

pa bagsiden.

SVENSKA

BORRHAMMARE BHD-5 / BDH-8

Vi gratulerar!

Du har valt ett BERNER elverktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör BERNER

till ett av de mest pålitliga namnen för professionella användare.

Tekniska data

BHD-5 BHD-8

Prod. n. 170744 170745

Spänning V 230 230

Ineffekt W 1.050 1.150

Belastat slagtal/min 1.305-2.610 1.330-2.660

Belastat varvtal/min 135-275 140-280

Slagenergi J 1 - 9 1 - 10

Kapacitet i betong:

- massiva verktyg mm 12 - 40 12 - 45

- kärnverktyg mm 40 - 90 40 - 100

Optimalt borrdjup i betong:

- massiva verktyg mm 18 - 30 20 - 38

Mejselpositioner 8 8

Verktygshållare SDS-max

SDS-max

Vikt kg 6,5 6,6

Säkring:

230 V 10 A

Följande symboler har använts i handboken:

Anger risk för personskada, livsfara eller

skada på verktyg vid ouppmärksamhet

inför de instruktioner som ges

i handboken.

Anger risk för elektrisk stöt.

CE-Försäkran om överensstämmelse

BHD-5 / BHD-8

BERNER förklarar att dessa elverktyg är

konstruerade i överensstämmelse med följande

normer: 98/37/EEG, 89/336/EEG, 73/23/EEG,

EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2

& EN 61000-3-3.

Ljudnivån överensstämmer med Europeiska

Gemenskapens bestämmelser 86/188/EEG &

98/37/EEG, uppmätt enligt EN 50144:

BHD-5 BHD-8

(ljudtryck) dB(A)* 95,0 95,0

(ljudeffekt) dB(A) 103,5 103,5

* vid användarens öra

Vidtag lämpliga åtgärder för hörselskydd

om ljudnivå överskrider 85 dB(A).

SVENSKA

Det vägda geometriska medelvärdet av

accelerationsfrekvensen enligt EN 50144:

BHD-5 BHD-8

9,7 m/s

9,8 m/s

Mario Ferretti Jean-Marie Biren

Chief Executive Chief Operations

Officer (CEO) Officer BERNER (COO)

BERNER GmbH, D-74653 Künzelsau

Säkerhetsinstruktioner

Innan Du börjar använda maskinen, tag några

minuter i anspråk för att läsa igenom

bruksanvisningen. Spara bruksanvisningen

lättillgängligt, så att alla som använder

maskinen har tillgång till bruksanvisningen.

Förutom nedanstående instruktioner, följ alltid

Arbetarskyddsstyrelsens regler.

VARNING!

När man använder elverktyg skall dessa

grundläggande säkerhetsinstruktioner alltid

följas för att minska risken för elektriska stötar,

personskada och brand.

1 Använd hörselskydd

Ljudnivån vid bearbetning av olika material kan

variera, ibland överstiger nivån 85 dB(A). För att

skydda Dig själv, använd alltid hörselskydd.

2 Håll arbetsområdet i ordning

Nedskräpade ytor och arbetsbänkar inbjuder till

skador.

3 Tänk på arbetsmiljöns inverkan

Utsätt inte elverktyg för regn. Använd inte

elverktyg på fuktiga eller våta platser. Ha bra

belysning över arbetsytan. Använd inte elverktyg

i närheten av lättantändliga vätskor eller gaser.

4 Skydda Dig mot elektriska stötar

Undvik kroppskontakt med jordade delar

(t.ex. rör, radiatorer, spisar, kylskåp).

Vid extrema arbetsförhållanden (t.ex. hög fuktighet,

uppkomst av metalldamm osv.) kan den

elektriska säkerheten ökas med koppling av en

skiljetransformator eller en jordfelsbrytare.

5 Utom räckhåll för barn

Se till att verktyget och sladden förvaras utom

räckhåll för barn. Personer under 16 år får inte

arbeta med verktyget på egen hand.

6 Förvara verktyg säkert

När elverktyget inte används skall det förvaras på

ett torrt, högt placerat ställe, inlåst, utom räckhåll

för barn.

7 Överbelasta inte elverktyg

Du arbetar bättre och säkrare inom det angivna

effektsområdet.

8 Använd rätt elverktyg

Tvinga inte elverktyget att göra arbeten som är

avsedda för kraftigare verktyg. Använd inte

elverktyg för ändamål de inte är avsedda för:

använd t.ex. inte handcirkelsåg för att såga av

kvistar eller vedträ.

9 Klä Dig rätt

Bär inte löst hängande kläder eller smycken.

De kan fastna i rörliga delar. Gummihandskar och

halkfria skor rekommenderas vid utomhusarbeten.

Använd hårnät om Du har långt hår.

10 Använd skyddsglasögon

Använd skyddsglasögon för att förhindra att

damm blåser in i Dina ögon vilket kan förorsaka

skada. Om mycket damm uppstår använd även

ansiktsmask.

11 Misshandla inte sladden

Bär aldrig verktyget i sladden och använd inte

sladden för att ta ut kontakten från uttaget. Utsätt

inte sladden för hetta, olja eller skarpa kanter.

12 Sätt fast arbetsstycket

Använd skruvtvingar eller ett skruvstycke för att

hålla fast arbetsstycket. Det är säkrare än att

använda handen och Du får bägge händerna fria

för arbetet.

13 Sträck Dig inte för mycket

Se till att Du alltid har säkert fotfäste och balans.

14 Sköt tillbehören med omsorg

Håll tillbehören skarpa och rena. Följ instruktionerna

beträffande skötsel och byte av tillbehör.

Kontrollera elverktygets sladd regelmässigt och

få den reparerad hos en erkänd fackverkstad om

den är skadad. Kontrollera förlängningssladdar

regelmässigt och byt ut dem om de är

SVENSKA

skadade. Håll handtagen torra, rena och fria

från olja och fett.

15 Ta ut kontakten från uttaget

när elverktyg inte är i bruk, innan service och vid

byte av verktyg såsom sågklinga, borr och fräs.

16 Tag bort nycklar

Kontrollera att nycklar och justerverktyg har tagits

bort från elverktyget innan det startas.

17 Undvik oavsiktlig inkoppling

Bär inte anslutna elverktyg med fingret på

strömbrytaren. Se till att strömbrytaren är frånslagen

när Du ansluter stickkontakten till uttaget.

18 Förlängningssladdar utomhus

Utomhus skall förlängningssladdar endast

användas som är tillåtna för utomhusbruk och

märkta för detta.

19 Var uppmärksam

Titta på det Du gör. Använd sunt förnuft.

Använd inte elverktyget när Du är trött.

20 Kontrollera elverktyget för skador innan Du

ansluter sladden till vägguttaget

Innan fortsatt användning av elverktyget skall

eventuellt skadade skyddsanordningar och andra

defekta delar kontrolleras noggrant för att

fastställa om det kommer att fungera riktigt och

utföra den avsedda funktionen. Kontrollera att de

rörliga delarna fungerar oklanderligt och inte

klämmer, att inga delar är brutna, att alla delar är

riktigt monterade och att andra förhållanden som

kan påverka driften stämmer.

En skyddsanordning eller annan del, som är

skadad, skall repareras eller bytas ut av en erkänd

fackverkstad, om ej annat anges i bruksanvisningen.

Felaktiga strömbrytare måste bytas hos en

fackverkstad. Använd inte elverktyget om

strömbrytaren inte kan kopplas till eller från.

21 För Din personliga säkerhet

Använd endast tillbehör och tillsatser som är

rekommenderade i bruksanvisningen och

katalogerna. Användning av annat verktyg eller

tillbehör än vad som rekommenderas i

bruksanvisningen eller katalogerna kan innebära

risk för personskada.

22 Reparation av verktyg får endast utföras av

godkänd BERNER serviceverkstad

Det här verktyget motsvarar gällande

säkerhetsbestämmelser. För att undvika

olycksfall ska reparationer och elanordningar

endast utföras av behörig elektromontör.

Kontroll av förpackningens innehåll

Förpackningen innehåller:

1 Borrhammare

1 Sidohandtag

1 Djupanslag

1 Tub smörjmedel

1 Låda

1 Instruktionshandbok

1 Sprängteckning

• Kontrollera defekter på verktyg, delar och tillbehör

som kan ha uppstått i samband med transport.

• Läs noga igenom handboken och förvissa Dig

om att Du förstår instruktionerna innan Du börjar

använda maskinen.

Beskrivning (fig. A)

Din BERNER Borrhammare är konstruerad för

professionell hammarborrning och lätta mejslings-,

skär- och rivningsarbeten.

1 Strömbrytare

2 Elektroniskt hastighets- och slagreglage

3 Underhallsvisare

4 Arbetssätt - Väljarbrytare

5 Säkerhetsspärr

6 Verktygshållare för SDS-max

tillbehör

7 Krage

8 Sidohandtag

9 Låsning sidohandtag

10 Bakre läge sidohandtag

11 Djupanslag

12 Bakre handtag

Mjukstartfunktion

Med mjukstartfunktionen kommer maskinen igång

gradvis, så att borrverktyget inte vandrar undan från

den avsedda platsen när du startar.

Mjukstartfunktionen reducerar även motstöten för

kuggdreven och användaren om du börjar borra

med verktyget i ett befintligt hål.

Säkerhetskoppling

Borrhammaren är utrustad med en säkerhetskoppling

som reducerar den maximala vridningen för

användaren om ett borrverktyg skulle fastna.

Denna funktion förhindrar även att kuggdreven

och elmotorn löper fast. Säkerhetskopplingen

fabriksinställd och kan inte justeras.

SVENSKA

Elektronisk hastighets- och slagkontroll

(fig. B)

Den elektroniska hastighets- och slagkontrollen

(2) ger följande fördelar:

- du kan använda finare verktyg utan att de bryts

- du kan borra i lätta och spröda material utan att

de spräcks

- du har optimal verktygskontroll vid mejslingsarbeten

Service- och strömindikatorer (fig. B)

Den röda serviceindikatorn (3) tänds när

kolborstarna nästan är utslitna för att ange att

apparaten behöver servas. Efter ca. 8 timmars

körning kommer motorn automatiskt att stängas

av. Kolborstarna kan inte bytas av användaren.

Lämna in maskinen hos en auktoriserad

BERNER-verkstad.

Elektrisk säkerhet

Den elektriska motorn är endast avsedd för en

spänning. Kontrollera alltid att spänningen på nätet

motsvarar den spänning som finns angiven på

märkplåten.

Ditt elverktyg är dubbelisolerat

motsvarande EN 50144; jordledare är

således överflödigt.

Utbyte av kabel eller kontakt

Tänk på säkerhetsföreskrifterna när du ska byta ut

sladden eller kontakten. En kontakt med frilagda

kopparledare är livsfarlig om den kopplas i ett

spänningsförande eluttag.

Bruk med förlängningssladd

Om du behöver använda en förlängningssladd,

använd en godkänd förlängningssladd lämpad för den

här apparatens strömförbrukning (se tekniska data).

Om du använder en sladdvinda, vira alltid av sladden

fullständigt.

Montering och inställning

Koppla alltid ur verktyget innan Du

börjar med montering och inställning.

Inställning av det elektroniska hastighets-

och slagreglaget (fig. B)

• Vrid ratten (2) till önskad nivå. Ju högre nummer,

desto högre hastighet och slagenergi.

Med reglageinställningar från ”1” (låg) till ”7”

(full kraft) är apparaten ytterst mångsidig och kan

användas för skilda tillämpningar. (BHD-5 från

"1" till "5")

Vilken inställning du behöver är en fråga om

erfarenhet. Om du t ex använder fina borr eller

borrar i keramiska eller spröda material, ska

reglaget ställas i läge ”1” (låg).

Funktionsval (fig. D1

& D2

)

Din borrhammare kan användas i två olika

funktionslägen:

Borrhammarfunktion: verktyget både

roterar och slår - för alla borrarbeten

i betong och murverk.

Hammarfunktion med spindellås:

verktyget slår endast - för lätta mejslings-,

skär- och rivningsarbeten. SDS-max

mejseln kan låsas i 8 olika lägen

(se även fig. D2):

• Vrid väljarspaken (4) tills den pekar uppat.

• Vrid mejseln till önskat läge.

• Vrid funktionsväljaren (4) tills den pekar på

symbol.

I detta läge kan borrhammaren även användas som

hävstång för att lossa ett borr som har fastnat.

• Vrid mejseln tills den snäpper i sitt läge.

Montering och avlägsnande av SDS-max

tillbehör (fig. C1

& C2

)

Maskinen använder SDS-max

borr- och

mejselverktyg (se den inlagda bilden i fig. C2 för

en genomskärning av ett SDS-max

verktygsskaft).

• Drag ur kontakten.

• Sätt in verktygsskaftet i verktygshållarens

spärrhylsa (6) och vrid verktyget något tills

hylsan klickar på plats.

• Drag i verktyget för att se om det är ordentligt

spärrat. Hammarfunktionen kräver att verktyget

kan svänga flera centimeter i längdriktningen

medan det sitter i verktygshållaren.

• För att avlägsna verktyget, drag tillbaka

spärrhylsan (6) och drag ut verktyget ur

hållaren.

SVENSKA

Hopsättning och montering av

sidohandtaget (fig. E1

- E4

)

Sidohandtaget (8) kan monteras i främre eller

bakre position på båda sidorna av borrhammaren

för att passa både höger- och vänsterhänta

användare.

Använd borrhammaren endast med

sidohandtaget ordentligt på plats.

Montering i främre position (fig. E1

& E2

)

• Kläm stålringen (16) över kragen bakom

verktygshållaren (6). Kläm ihop de båda ändarna,

montera bussningen (14) och sätt in stiftet

(15).

• Placera sidohandtagets klämma (13) och

skruva på låsningen (9). Drag inte åt.

• Skruva in sidohandtaget (8) i låsningen och drag

åt det.

• Vrid sidohandtaget med klämma och allt till

önskad position. För att borra horisontellt med ett

grovt verktyg ska sidohandtaget stå i en vinkel på

ca. 20° (se fig. E2) för bästa kontroll över

verktyget.

• Sätt fast sidohandtagets klämanordning i läge

genom att dra åt låsningen (9).

Montering i bakre position (fig. E3

& E4

)

Den bakre positionen är särskilt praktisk när du

borrar i tak eller golv. Se fig. D4.

• Skruva loss sidohandtaget (8) och avlägsna det

från sin främre position. Lämna klämanordningen

i den främre positionen så att du fortfarande kan

använda djupanslaget.

• Skruva sidohandtaget direkt i ett av de bakre

skruvhålen (10) på maskinens ena eller andra sida.

Inställning av borrdjupet (fig. F)

• Montera önskat borrverktyg.

• Lossa klämmuttern (17) och skjut

anslagsstiftet (11) genom hålet i

sidohandtagets klämma.

• Tryck in verktyget lodrätt mot en yta och ställ

in djupanslaget (11) enligt bilden.

• Drag åt låsmuttern (17).

Bruksanvisning

• Följ alltid säkerhetsföreskrifterna och

tillhörande bestämmelser.

• Se till att du vet var rör- och

elledningar befinner sig.

• Utöva endast lätt tryck på redskapet

(ca. 20 kg). Större tryck gör inte att det

går fortare att borra, men reducerar

redskapets prestanda och gör att det

slits fortare.

Borrning med massivt verktyg (fig. A)

• Ställ in det elektroniska hastighets- och

slagreglaget (2).

• Ställ funktionsväljaren (4) i läge för

”borrhammarfunktion”.

• Montera ett lämpligt tillbehör.

• Montera och ställ in sidohandtaget (8).

• Ställ om så behövs in borrdjupet.

• Markera platsen där hålet ska borras.

• Sätt verktyget på plats och tryck in strömbrytaren

(1).

• Stäng av apparaten genom att släppa

strömbrytaren (1).

Stäng alltid av maskinen innan Du drar ur

sladden efter avslutat arbete.

Borrning med kärnborr (fig. A)

• Vrid det elektroniska hastighets- och slagreglaget

(2) till moderat eller hög hastighet.

• Ställ funktionsväljaren (4) i läge för

”borrhammarfunktion”.

• Montera och ställ in sidohandtaget (8).

• Montera ett lämpligt kärnborr.

• Sätt in centerborret i kärnborret.

• Sätt centerborret på plats och tryck in

strömbrytaren (1). Borra tills kärnborret tränger in

ca. 1 cm i betongen.

• Sluta borra och avlägsna centerborret.

Sätt tillbaka kärnborret i hålet och borra vidare.

• När du borrar genom material som är tjockare

än kärnborrets djup måste den runda

betongcylindern eller kärnan inuti borret brytas

av med jämna mellanrum.

För att undvika att det bryts undan betong runt

hålet bör du först borra ett hål helt igenom

SVENSKA

materialet med samma diameter som

centerborret. Borra sedan kärnhålet halvvägs

från båda sidor.

• Stäng av maskinen på samma sätt som ovan.

Mejsling och skärning (fig. A)

• Ställ in det elektroniska hastighets- och

slagreglaget (2).

• Ställ in arbetssättet – väljarspak (4) pa „bara

hammare“

• Montera en lämplig mejsel och vrid den för hand

tills den spärras i en av 8 positioner.

• Montera och ställ in sidohandtaget (8).

• Tryck in strömbrytaren (1) och börja arbeta.

• Stäng av maskinen på samma sätt som ovan.

Diverse tillbehör och mejslar av SDS-max

-typ kan

erhållas separat.

Kontakta BERNER för vidare information om

lämpliga tillbehör.

Skötsel

Ditt BERNER elverktyg har tillverkats för att, med så

lite underhåll som möjligt, kunna användas länge.

Varaktig och tillfredsställande användning erhålles

endast genom noggrann skötsel och regelbunden

rengöring.

• Borrhammaren kan inte servas av användaren.

Lämna in maskinen hos en auktoriserad

BERNER-verkstad så snart serviceindikatorn

(3) börjar lysa.

Smörjning

Ditt elverktyg behöver ingen smörjning.

Rengöring

Håll ventilationsöppningen ren och rengör

regelbundet elverktyget med en mjuk trasa.

Förbrukade maskiner och miljön

När Din produkt är utsliten, skydda naturen genom

att inte slänga den tillsammans med vanligt avfall.

Lämna den till de uppsamlingsställen som finns i

Din kommun eller till en BERNER

serviceverkstad.

BERNER service

Skulle fel uppstå på maskinen, lämna då alltid in den

till en auktoriserad serviceverkstad. Se aktuell

prislista/katalog för vidare information elle kontakta

BERNER.

På grund av forskning och utveckling kan

ovanstående specifikationer ändras vilket inte

meddelas separat.

SVENSKA

GARANTI OCH KUNDSERVICE

Alla elektroinstrument, reservdelar eller

tillbehör prövas grundligt för avsändningen fran

fabriken. Om det uppstar nagra fel vid det här

instrumentet, sänd detta direkt till central

verkstaden eller den närmaste BERNER-

reparationsverkstad.

Garantitiden varar 12 manader och börjar med

det där köpsdatumet som anges pa

originalkvittensen. I den här tiden garanterar vi:

• Gratisavhjälpning av fel och skador

• Gratisutbyte av alla defekta delar

• Gratis och kvalificerad reparationstjänst

Garantin gälder pa det villkor, att endast det av

BERNER angivna originaltillbehöret maste

används med BERNER-maskiner och omfattar

inte fel och skador, som uppstar vid

felbetjäning.

Adressen av Er reparationsverkstad är angiven

under resp. underskrift pa baksidan.

NORSK

BOREHAMMER BHD-5 / BHD-8

Gratulerer!

Du har valgt et BERNER elektroverktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør

BERNER til en av de mest pålitelige partnere for profesjonelle brukere.

Tekniske data

BHD-5 BHD-8

Prod.n. 170744 170745

Spenning V 230 230

Motoreffekt W 1.050 1.150

Slagtall, belastet/min 1.305-2.610 1.330-2.660

Turtall, belastet/min 135-275 140-280

Slagenergi J 1 - 9 1 - 10

Borekapasitet i betong:

- massive bor mm 12 - 40 12 - 45

- kjernebor mm 40 - 90 40 - 100

Optimalt boreområde i betong:

- massive bor mm 18 - 30 20 - 38

Meiselposisjoner 8 8

Festesystem SDS-max

SDS-max

Vekt kg 6,5 6,6

Sikring:

230 V 10 A

Følgende symboler brukes i denne

instruksjonsboken:

Betegner risiko for personskade, livsfare

eller ødeleggelse av verktøyet dersom

instruksene i denne instruksjonsboken

ikke følges.

Betegner risiko for elektrisk støt.

CE-Sikkerhetserklæring

BHD-5 / BHD-8

BERNER erklærer at disse elektroverktøyer er

konstruert i henhold til: 98/37/EEC, 89/336/EEC,

73/23/EEC, EN 50144, EN 55014-1, EN 55014-2,

EN 61000-3-2 & EN 61000-3-3.

Lydnivået er i overensstemmelse med 86/188/EEC

og 98/37/EEC, målt i henhold til EN 50144:

BHD-5 BHD-8

(lydnivå) dB(A)* 95,0 95,0

(akustisk effekt) dB(A) 103,5 103,5

* ved brukerens øre

Bruk egnet verneutstyr for å beskytte

hørselen dersom lydnivået overskrider

85 dB(A).

NORSK

Den veide geometriske middelverdien av

akselerasjonsfrekvensen i følge EN 50144:

BHD-5 BHD-8

9,7 m/s

9,8 m/s

Mario Ferretti Jean-Marie Biren

Chief Executive Chief Operations

Officer (CEO) Officer BERNER (COO)

BERNER GmbH, D-74653 Künzelsau

Sikkerhetsforskrifter

Ta deg tid til å lese nøye gjennom

bruksanvisningen før du begynner å bruke

maskinen. Oppbevar bruksanvisningen på

et lett tilgjengelig sted slik at alle som skal

bruke maskinen lett kan finne den.

I tillegg til nedenforstående forskrifter, må

alle vernebestemmelsene til Statens

Arbeidstilsyn følges når det gjelder arbeid

med elektroverktøy.

ADVARSEL!

Ved bruk av elektroverktøy må disse

grunnleggende sikkerhetsforskrifter følges

for å redusere risikoen for elektrisk støt,

personskade og brann.

1 Bruk hørselsvern

Støynivået ved bearbeiding av forskjellige

materialer kan variere, og i blant kan nivået

overstige 85 dB(A). For å beskytte deg selv bør

du alltid bruke hørselsvern.

2 Hold arbeidsområdet rent og ryddig

En uryddig arbeidsplass innbyr til skader.

3 Tenk på arbeidsmiljøet

Utsett ikke elektroverktøy for regn. Ikke bruk det

på fuktige eller våte steder. Sørg for god belysning

over arbeidsplassen. Bruk ikke elektroverktøy

i nærheten av brannfarlige væsker eller gasser.

4 Beskytt deg mot elektrisk støt

Unngå kroppskontakt med jordede deler

(for eksempel vannrør, komfyrer, kjøleskap o.l.).

Under ekstreme arbeidsforhold (for eksempel ved

høy luftfuktighet, forekomst av metallstøv o.l.) kan

man øke sikkerheten ved å tilkoble en jordfeilbryter.

5 Hold barn unna

Ikke la barn komme i kontakt med verktøyet

eller skjøteledningen. Det skal holdes tilsyn

med barn under 16 år.

6 Oppbevar elektroverktøy på et trygt sted

Når maskinen ikke er i bruk, skal den oppbevares

på et tørt sted, gjerne høyt oppe og innlåst,

utenfor barns rekkevidde.

7 Overbelast ikke maskinen

Maskinen arbeider bedre og sikrere innenfor det

angitte effektområdet.

8 Bruk riktig elektroverktøy

Tving ikke en maskin til å gjøre arbeid som krever

kraftigere verktøy. Bruk ikke elektroverktøy til formål

det ikke er ment for, som for eksempel å fjerne

kvister eller kappe ved med en håndsirkelsag.

9 Kle deg riktig

Ha ikke på deg løstsittende klær eller smykker.

De kan sette seg fast i de bevegelige delene.

Vi anbefaler gummihansker og sko som ikke glir

når du arbeider utendørs. Bruk hårnett hvis du

har langt hår.

10 Bruk vernebriller

Bruk vernebriller for å unngå at det blåser støv

inn i øynene og skader deg. Hvis det støver mye,

bør du bruke ansikts- eller støvmaske.

11 Stell pent med ledningen

Bær ikke maskinen i ledningen og, trekk ikke i

ledningen når du skal ta støpselet ut av

stikkontakten. Utsett ikke ledningen for varme,

olje eller skarpe kanter.

12 Sikre arbeidsstykket

Bruk tvinger eller skrustikker til å feste arbeidsstykket

med. Dette er sikrere enn å bruke hånden,

og du får begge hendene fri til å arbeide med.

13 Strekk deg ikke for langt

Pass på at du alltid har sikkert fotfeste og balanse.

14 Vær nøye med vedlikeholdet

Hold tilbehøret skarpt og rent. Følg forskriftene

når det gjelder vedlikehold og skifte av tilbehør.

Kontroller maskinens ledning regelmessig og få

den reparert av et autorisert verksted om den

skulle bli skadet. Kontroller skjøteledninger

regelmessig, skift dem ut om de skulle bli skadet.

Hold håndtakene tørre, rene og fri for olje og fett.

15 Trekk støpselet ut av stikkontakten

Trekk alltid støpselet ut av stikkontakten når

NORSK

maskinen ikke er i bruk, ved vedlikehold og

ved skifte av tilbehør.

16 Fjern nøkler

Gjør det til vane å sjekke om nøkler og

justeringsverktøy er fjernet før maskinen startes.

17 Unngå at verktøyet blir slått på utilsiktet

Bær ikke maskinen med fingeren på strømbryteren

når den er tilkoblet strømnettet. Pass på at

strømbryteren er avslått når du setter støpselet

i stikkontakten.

18 Utendørs skjøteledning

Utendørs må det bare brukes skjøteledning som

er tillatt for utendørs bruk og merket for dette.

19 Vær oppmerksom

Se på det du gjør. Bruk sunn fornuft. Bruk ikke

maskinen når du er trett.

20 Sjekk skadede deler før du setter støpselet

i stikkontakten

Før fortsatt bruk av maskinen skal eventuelle

skadede deler eller deksler kontrolleres nøye for

å bringe på det rene om de fungerer riktig og

utfører det de skal.

Kontroller justeringen av bevegelige deler, om de

sitter i klemme, om deler er brukket. Sjekk at alt

er riktig montert og er slik det skal være.

En del eller et deksel som er skadet, skal repareres

eller skiftes ut av et autorisert verksted dersom

ikke annet er angitt i bruksanvisningen.

Ødelagte brytere skal repareres av et autorisert

serviceverksted. Bruk ikke maskinen hvis den

ikke kan slås av og på med bryteren.

21 ADVARSEL!

Bruk bare tilbehør og utstyr som anbefales

i bruksanvisningen og i katalogene. Bruk av

annet verktøy eller tilbehør enn det som

anbefales i bruksanvisningen eller i katalogene

kan medføre en mulig risiko for personskade.

22 La verktøyet repareres av et autorisert

BERNER serviceverksted

Dette elektroverktøyet er i samsvar med

gjeldende sikkerhetsforskrifter. Unngå risiko:

Overlat alltid reparasjon av elektriske apparater til

kvalifisert servicepersonale.

Kontroll av pakkens innhold

Pakken inneholder:

1 Borehammer

1 Sidehåndtak

1 Dybdeanlegg

1 Tube med smøremiddel

1 Koffert

1 Instruksjonshåndbok

1 Splittegning

• Kontroller om verktøyet, deler eller tilbehør er blitt

skadet under transporten.

• Ta deg tid til å lese nøye igjennom håndboken

slik at du forstår innholdet før verktøyet tas i bruk.

Beskrivelse (fig. A)

Din BERNER borehammer er konstruert for

profesjonelt bruk: hammerboring og lett hakke-,

meisle- og rivningsarbeid.

1 Strømbryter

2 Elektronisk turtalls- og slagkontroll

3 Vedlikeholdsvisning

4 Driftstype-valgbryter

5 Sikkerhetssperre

6 Festesystem for SDS-max

tilbehør

7 Krage

8 Sidehåndtak

9 Låsehjul for sidehåndtak

10 Håndtak bak

11 Dybdeanlegg

12 Bakre håndtak

Myk start

Myk start gjør det mulig å øke turtallet langsomt,

slik at boret holder seg stabilt på det stedet man

skal bore hull. Den myke starten reduserer den

vridningsreaksjonen som oppstår når maskinen

startes mens det bores i et eksisterende hull.

Sikkerhetskobling

Alle borehammerne er utstyrt med en sikkerhetskobling

som reduserer det maksimale vridningsmomentet

som overføres til brukeren i tilfelle fastkiling av boret.

Denne egenskapen beskytter også utveksling og

motor mot blokkering. Sikkerhetskoblingen er innstilt

på fabrikken og kan ikke forandres.

Elektronisk turtalls- og slagkontroll (fig. B)

Den elektroniske turtalls- og slagkontrollen (2)

innebærer følgende fordeler:

- bruk av mindre bor uten fare for at de brekker

- boring i lette og skjøre materialer uten splintring

- optimal kontroll av maskinen for presis

meisling

NORSK

Service- og spenningsindikatorlamper (fig.

Den røde serviceindikatorlampen (3) lyser når

kullbørstene er nesten utslitt, og viser at maskinen

trenger service. Etter ca. 8 timers bruk slås motoren

deretter automatisk av. Kullbørstene kan ikke skiftes

av brukeren. Ta med maskinen til et godkjent

BERNER serviceverksted.

Elektrisk sikkerhet

Den elektriske motoren er kun konstruert for én

spenning. Kontroller alltid at nettspenningen er i

overensstemmelse med spenningen på typeskiltet.

Ditt BERNER verktøy er dobbeltisolert i

samsvar med EN 50144. Jordet ledning

er derfor ikke nødvendig.

Skifting av kabel eller støpsel

Tenk på sikkerhetsforskriftene ved skifting av kabel

eller støpsel. Et støpsel med blottede kopperledere

er farlig hvis det koples til en strømførende kontakt.

Bruk av skjøteledning

Hvis det er nødvendig å bruke skjøteledning, må

man bruke en godkjent skjøteledning som er egnet

til dette verktøyets kraftbehov (se tekniske data).

Hvis du bruker en kabeltrommel, bør du alltid vikle

kabelen helt av først.

Montering og justering

Ta alltid støpselet ut av stikkontakten

før montering og justering av verktøyet.

Innstilling av den elektroniske turtalls- og

slagkontrollen (fig. B)

• Snu innstillingshjul (2) til ønsket stilling. Jo

høyere tall, desto høyere turtall og slagenergi.

Innstillingshjulet går fra «1» (lav) to «7» (full

styrke). Maskinen er svært anvendelig til en

rekke ulike bruksområder. (BHD-5 fra "1" til "5")

Den riktige innstillingen finner man ved å prøve

seg frem.

Hvis man bruker et bor med mindre diameter

eller borer i keramiske eller skjøre materialer, må

man f.eks. innstille innstillingshjulet på «1»

(lav).

Valg av funksjon (fig. D1

& D2

)

Borehammeren kan brukes med to forskjellige

funksjoner:

Hammerboring: samtidig boring og

hamring - for boring i alle typer betong

og stein.

Hamring med spindellås: kun slag - for

lett hakking, meisling og rivningsarbeide.

SDS-max

meiselen kan låses i 8

forskjellige stillinger (se også fig. D2):

• Drei valghendelen (4) til den peker oppover.

• Drei meiselen til ønsket posisjon.

• Innstill funksjonsvelgeren (4) på

Med denne funksjonen kan borehammeren

også brukes som vektarm for å løsne en

fastkilt meisel.

• Drei meiselen til den fester seg i sin posisjon.

Montering og fjerning av SDS-max

tilbehør

(fig. C1

& C2

)

Disse modellene bruker SDS-max

bor og meisler

(se tverrsnitt av SDS-max

borskaft i fig. C2).

• Ta støpselet ut av stikkontakten.

• Sett borskaftet ind i festesystemets låsekrage (6)

og vri boret litt slik at kragen faller på plass.

• Dra i boret for å kontrollere at det er skikkelig

låst. Med hammerfunksjon må boret kunne

bevege seg flere cm ut og inn.

• For å fjerne boret trekkes festesystemets

låsekrage (6) bakover slik at boret kan tas ut.

Sidehåndtaket settes sammen og festes (fig.

- E4

)

Sidehåndtaket (8) kan festes foran eller bak på

begge sider av borehammeren, slik at våde høyre-

og venstrehendte kan bruke maskinen.

Pass alltid på at borehammeren

brukes med riktig festet sidehåndtak.

Montering foran

(fig. E1

& E2

)

• Før stålringen (16) over kragen (7) bak

festesystemet (6). Klem begge endene sammen,

monter bøssingen (14) og sett i pinnen (15).

• Sett på klemmen (13) og skru på låsehjulet

(9). Ikke stram det.

NORSK

• Skru sidehåndtaket (8) på låsehjulet og stram

det.

• Vri montasjestøtten til sidehåndtaket til ønsket

posisjon. Ved boring horisontalt med et tungt bor

settes sidehåndtaket i en vinkel på ca. 20°

(se fig. E2) for optimal kontroll.

• Lås sidehåndtakets montasjestøtte ved å

stramme låsehjulet (9).

Montering bak (fig. E3

& E4

)

Den bakre posisjonen er særlig nyttig ved boring

i himlinger eller gulv. Se fig. D4.

• Skru løs sidehåndtaket (8) og ta det av. La

sidehåndtakets montasjestøtte bli sittende foran

slik at dybdeanlegget kan brukes.

• Skru sidehåndtaket inn i et av hullene bak (10),

på høyre eller venstre side av verktøyet.

Innstilling av boredybde (fig. F)

• Sett i det riktige boret.

• Løsne vingemutteren (17) og stikk

dybdeanlegget (11) gjennom hullet i klemmen

for sidehåndtaket.

• Trykk boret vinkelrett mot en overflate og juster

dybdeanlegget (11) som vist.

• Stram vingemutteren (17).

Bruksanvisning

• Overhold alltid sikkerhetsinstruksene og

gjeldende forskrifter.

• Vær oppmerksom på hvor røropplegg og

ledninger befinner seg.

• Trykk bare lett på maskinen (ca. 20 kg).

Stor kraft fører ikke til raskere boring,

men til at maskinen presterer dårligere

og at levetiden eventuelt reduseres.

Boring med massivt bor (fig. A)

• Innstill den elektroniske turtalls- og slagkontrollen

(2).

• Innstill funksjonsvelgeren (4) på

«hammerboring».

• Sett i riktig tillbehør.

• Monter og juster sidehåndtaket (8).

• Innstill om nødvendig boredybden.

• Merk av hvor det skal bores hull.

• Sett boret mot merket og trykk på strømbryteren (1).

• Når maskinen skal stoppes, slippes

strømbryteren (1).

Skru alltid AV maskinen når arbeidet er

avsluttet og før støpselet tas ut av

stikkontakten.

Boring med kjernebor (fig. A)

• Innstill den elektroniske turtalls- og slagkontrollen

(2) til moderat eller høyt hurtighet.

• Innstill funksjonsvelgeren (4) på

«hammerboring».

• Monter og innstill sidehåndtaket (8).

• Sett i riktig bor.

• Sett senterboret i kjerneboret.

• Sett senterboret på det avmerkede borehullet og

trykk på strømbryteren (1). Bor inntil kjernen

kommer ca. 1 cm inn i betongen.

• Stopp maskinen og fjern senterboret.

Sett kjerneboret i hullet og fortsett med boringen.

• Når hullet som skal bores er dypere enn boret,

fjernes sylinderen med betong inni boret med

jevne mellomrom.

For å unngå at det brytes av beongbiter omkring

hullet, bores det først et hull med samme

diameter som senterboret helt gjennom

betongen. Deretter bores det store hullet til

midten fra begge sider.

• Når maskinen skal stoppes går man frem som

beskrevet ovenfor.

Hakking og meisling (fig. A)

• Innstill den elektroniske turtalls- og slagkontrollen

(2).

• Sett driftstype-valghendelen (4) til "kun hamring".

• Sett i riktig meisel og vri den for hånd slik at

den låses i en av de 8 posisjonene.

• Monter og juster sidehåndtaket (8).

• Trykk på strømbryteren (1) og begynn med arbeidet.

• Når maskinen skal stoppes går man frem som

beskrevet ovenfor.

Det finnes ulike typer tilbehør og meisler med SDS-max

BERNER kan gi nærmere opplysninger om egnet

tilleggsutstyr.

Vedlikehold

Ditt BERNER-elektroverktøy er konstruert slik at

det kan brukes i lang tid med et minimum av

vedlikehold. Kontinuerlig og tilfredsstillende drift

NORSK

avhenger av riktig behandling og regelmessig

rengjøring av verktøyet.

• Vedlikeholdsarbeid på borehammeren kan

ikke utføres av brukeren. Ta med verktøyet til

et godkjent BERNER serviceverksted når

serviceindikatorlampen (3) lyser.

Smøring

Ditt elektoverktøy trenger ikke ekstra smøring.

Rengjøring

Hold ventilasjonsspaltene åpne og rengjør

elverktøyet regelmessig med en myk klut.

Utslitt verktøy og miljøet

Vern naturen. Kast ikke produktet sammen med

annet avfall når det er utslitt. Lever det til

kildesortering eller til et BERNER-serviceverksted.

BERNER service

Dersom det skulle oppstå feil med maskinen, lever

den til et autorisert serviceverksted. (Se aktuell

prisliste/katalog for ytterligere informasjon eller ta

kontakt med BERNER).

På grunn av forskning og utvikling kan ovenstående

spesifikasjoner bli endret, noe som ikke blir

opplyst separat.

GARANTI OG KUNDEBETJENING

Alle elektroinstrumenter, reservedeler eller

tilbehor proves omhyggeligt for avsendelsen

fra fabrikken. Hvis det oppstar noen feil ved

dette instrumentet, send dette vennligst direkte

til sentralverkstedet eller det narmeste

BERNER-reparasjonsverkstedet.

Garantitiden varer 12 maneder og begynner

med den kjopedatum som er angitt pa

originalkvitteringen. I denne tiden garanterer vi:

• Gratis avhjelpning av feil og skader

• Gratis utskifting av alle defekte deler

• Gratis og kvalifisert reparasjonstjeneste

Garantien gjelder pa betingelse av at bare det

av BERNER oppgitte originaltilbehoret ma

brukes med BERNER-maskiner og omfatter

ikke feil og skader, som oppstar ved

feilbetjening.

Adressen av Deres reparasjonsverksted er

angitt under tilsvarende underskrift pa

baksiden.

VRTACÍ KLADIVO BHD-5 / BHD-8

Srdečně blahopřejeme!

Rozhodli jste se pro elektronářadí od BERNERa, jež je pokračováním dlouhé tradice firmy BERNER,

vyznačující se tím, že nabízí odborníkovi pouze vyspělé a v mnoha zkouškách osvědčené kvalitní

výrobky.

Dlouhá léta zkušeností a trvalé zdokonalování dalším vývojem činí firmu BERNER právem spolehlivým

partnerem všech profesionálních uživatelů.

Technická data

BHD-5 BHD-8

Č. výrobku 170744 170745

Napětí V 230 230

Příkon W 1 050 1 150

Počet úderů při zatížení min

-1

1 305 - 2 610 1 330 - 2 660

Počet otáček při zatížení min

-1

135 - 275 140 - 280

Rázová energie J 1 - 9 1 - 10

Výkon při vrtání v betonu:

- vrták na vrtání zplna mm 12 - 40 12 - 45

- vrtací korunka mm 40 - 90 40 - 100

Optimální výkon při vrtání v betonu:

- vrták na vrtání zplna mm 18 - 30 20 - 38

Polohy sekáče 8 8

Uchycení nástroje SDS-max

SDS-max

Hmotnost kg 6,5 6,6

Minimální jištění proudového obvodu:

elektronářadí 230 V 10 A

V tomto návodu se používají následující symboly:

Pozor: nebezpečí úrazu, nebezpečí

ohrožení života nebo možné

poškození elektronářadí v důsledku

nedodržování pokynů, uvedených v

tomto návodu!

elektrické napětí

Prohlášení o shodě v rámci EU

BHD-5 / BHD8

BERNER tímto prohlašuje, že toto elektronářadí

bylo koncipováno v souladu se směrnicemi a

normami 98/37/EWG, 89/336/EWG, 73/23/EWG,

EN 50144, EN 55014-1, EN 55014-2, EN 61000-

3-2 a EN 61000-3-3.

Výše akustického tlaku odpovídá směrnicím

Evropského společenství 86/188/EWG a 98/37/

EWG, měřeno podle EN 50144:

BHD-5 BHD-8

LpA (akustický tlak) dB(A)* 95,0 95,0

LWA (akustický výkon) dB(A) 103,5 103,5

* emisní hodnota vztahující se na pracoviště

Při akustickém tlaku vyšším než

85 dB(A) noste ochranu sluchu.

ČESKY

Vážená skutečná hodnota zrychlení podle

EN 50144:

BHD-5 BHD-8

9,7 m/s

9,8 m/s

Mario Ferretti Jean-Marie Biren

Chief Executive Chief Operations

Officer (CEO) Officer BERNER (COO)

BERNER GmbH, D-74653 Künzelsau

Bezpečnostní pokyny

Při používání elektronářadí je třeba na

ochranu proti úrazu elektrickým proudem,

nebezpečí poranění a požáru dodržovat

národní bezpečnostní předpisy. Před

použitím elektronářadí si pročtěte následující

bezpečnostní pokyny. Uložte tyto pokyny na

bezpečném místě!

Všeobecně

1 Udržujte pořádek na pracovišti

Nepořádek na pracovišti vede k nebezpečí

vzniku úrazu.

2 Berte ohled na vlivy okolí

Nevystavujte elektronářadí vlhkosti. Zajistěte

si kvalitní osvětlení pracovní plochy.

Nepoužívejte nářadí v blízkosti hořlavých

kapalin nebo plynů.

3 Chraňte se před úrazem elektrickým

proudem

Nedotýkejte se uzemněných povrchů

(například potrubí, radiátorů, sporáků a

ledniček). Při práci v extrémních podmínkách

(např. vysoká vlhkost, vznik kovového prachu

při práci, atd.) lze elektrickou bezpečnost

zvýšit předřazením izolačního transformátoru

nebo automatického spínače v obvodu

diferenciální ochrany (FI).

4 Udržujte nářadí mimo dosah dětí!

Nedovolte dětem, aby se dostaly do kontaktu

s nářadím nebo kabelem. Osoby mladší než

ČESKY

16 let smějí pracovat s nářadím pouze pod

odborným dohledem.

5 Externí použití prodlužovacího kabelu

Při práci venku používejte pouze k tomu

povolené a náležitě označené prodlužovací

kabely.

6 Uchovávejte své nářadí na bezpečném

místě

Jestliže nářadí nepoužíváte, skladujte jej na

suchém místě v uzavřených prostorách, kam

nemají děti přístup.

7 Noste při práci vhodný pracovní oděv

Nenoste volné oblečení nebo šperky. Mohou

být zachyceny pohybujícími se částmi nářadí.

Jestliže pracujete venku, doporučujeme

používat pracovní rukavice a protiskluzovou

obuv. Jestliže máte dlouhé vlasy, používejte

síťku na vlasy.

8 Používejte ochranné brýle

a při práci, při níž vzniká prach a třísky

(piliny), pak respirátor.

9 Chraňte se před maximálním akustickým

tlakem

Při akustickém tlaku nad 85 dB(A) používejte

vhodnou ochranu sluchu.

10 Upněte si obrobek

K uchycení obrobku používejte upínací

přípravky nebo svěrák. Je to bezpečnější a

umožňuje to obsluhu nářadí oběma rukama.

11 Dbejte na bezpečný postoj při práci

Dbejte na bezpečný postoj, abyste v každé

pracovní poloze si udržovali při práci

rovnováhu.

12 Vyhněte se neúmyslnému zapnutí

Nenoste elektronářadí připojené k síti s

prstem na spínači Zap/Vyp. Ubezpečte se, že

je spínač v poloze Vypnuto, když nářadí

připojujete k síťovému napájení.

13 Buďte stále pozorní

Soustřeďte se na svou práci a postupujte

racionálně. Pokud jste unavení, s nářadím

nepracujte.

14 Vytáhněte síťovou zástrčku

Vypněte nářadí a počkejte až se dotočí, teprve

pak můžete opustit pracoviště. Pokud nářadí

nepoužíváte, před opravou a při výměně

nástroje je třeba vytáhnout síťovou zástrčku.

15 Nenechávejte v nářadí trčet žádný

nástrojový klíč

ČESKY

Před zapnutím nářadí vždy zkontrolujte, zda

jste z něj odstranili klíče a seřizovací nástroje.

16 Používejte vhodné nářadí

Použití odpovídajícího nářadí je popsáno v

tomto provozním návodu. Pro těžkou práci

nepoužívejte žádné příliš slabé nástroje nebo

přídavná zařízení. Používáním správného

nástroje dosáhnete optimální kvality a zajistíte

si svou osobní bezpečnost.

Varování! Používání jiného příslušenství nebo

přídavného zařízení a provádění jiných pracovních

operací tímto nářadím, než je doporučeno tímto

návodem, může vést k poranění obsluhy.

17 Pečlivě se starejte o kabel

Nenoste nářadí za kabel a nepoužívejte kabel

k vytahování elektrické zástrčky ze zásuvky.

Chraňte kabel před vysokou teplotou, olejem a

ostrými hranami.

18 Pečlivě ošetřujte své nářadí

Z důvodu dobré a bezpečné práce udržujte

své nářadí ostré a v čistém stavu. Dodržujte

předpisy pro údržbu a pokyny k výměně

nástroje. Pravidelně kontrolujte zástrčku a

kabel a v případě poškození svěřte jejich

výměnu značkovému servisu BERNER.

Kontrolujte pravidelně prodlužovací kabely a v

případě poškození je vyměňte. Udržujte

všechny spínače suché, čisté a neznečištěné

olejem a mazacím tukem.

19 Kontrolujte Vaše elektrické nářadí na poškození

Před použitím elektronářadí pečlivě

zkontrolujte, zda bezvadně funguje a zda je

určeno pro požadovanou práci. Zkontrolujte,

zda pohyblivé části bezvadně fungují a díly

nejsou poškozeny. Veškeré díly musejí být

správně namontovány a splňovat všechny

podmínky, abyste měli zaručený bezvadný

provoz elektronářadí.

Poškozené díly a ochranná zařízení musejí

být opraveny nebo vyměněny dle předpisů.

Nepoužívejte elektronářadí, jestliže spínač je

vadný. Poškozené spínače musí vyměnit

servisní dílna fy BERNER.

20 Opravy nářadí svěřte pouze servisní dílně

fy BERNER

Toto elektronářadí odpovídá příslušným

bezpečnostním ustanovením. Opravy smí

provádět pouze servisní dílna fy BERNER,

jinak provozovateli hrozí nebezpečí úrazu.

Zkontrolování dodávky

Balení obsahuje:

1 vrtací kladivo

1 přídavná rukojeť

1 hloubkový doraz pro vrtání

1 tuba maziva

1 přepravní kufřík

1 návod k použití

1 explozivní výkres (výkres rozložené sestavy

do detailů)

• ujistěte se, že elektronářadí i díly příslušenství

se při přepravě nepoškodily.

• před uvedením nářadí do provozu si důkladně

pročtěte návod k obsluze.

Popis (obr. A)

Vaše vrtací kladivo BERNER bylo vyvinuto pro

profesionální používání a to zejména pro sekání

a lehké bourací práce.

1 Spínač Zap/Vyp

2 Elektronický spínač pro regulaci síly úderu

(příklepu) a počtu otáček

3 Ukazatel obsluhy

4 Druh provozu – spínač volby

5 Bezpečnostní závěra

6 Upínání (uchycení) pro příslušenství SDS-max

7 Krk upínání (uchycení)

8 Přídavná rukojeť

9 Svěrný kotouč přídavné rukojeti

10 Zadní závitový otvor pro přídavnou rukojeť

11 Hloubkový doraz pro vrtání

12 Zadní rukojeť

Pozvolné rozjíždění (zvyšování otáček)

Tato funkce po každém zapnutí automaticky

reguluje do vyšších otáček, přičemž vrták při

rozbíhání si udržuje požadovanou polohu. Při

zasunutí vrtáku do již existujícího otvoru

nedochází k žádnému trhavému rozbíhání.

Bezpečnostní spojka proti přetížení

Všechna vrtací kladiva jsou vybavena bezpečnostní

spojkou proti přetížení. Ta omezuje maximální

krouticí moment, pokud by mělo při práci dojít k

zablokování vrtáku. Tím i převodovka a motor jsou

chráněny před přetížením. Spojka proti přetížení byla

nastavena v závodě a nelze ji seřizovat.

Elektronická regulace síly úderu (příklepu) a

počtu otáček (obr. B)

Elektronická regulace síly úderu (příklepu) a

počtu otáček (2) nabízí následující výhody:

- lze používat bez problémů menší bity

- vrtání v lehkém a křehkém (lámavém)

materiálu, aniž by docházelo k jeho roztříštění

- optimální vedení nástroje pro velmi přesné

sekání

Kontrolka údržby a výkonu (obr. B)

Červená kontrolka údržby (3) se rozsvítí, pokud je

třeba udělat údržbu elektronářadí. Po cca 8 hodinách

provozu se motor automaticky vypne, pokud

nedošlo k výměně uhlíkových kartáčků.

K výměně uhlíkových kartáčků je třeba elektronářadí

předat do servisní dílny firmy BERNER.

Elektrická bezpečnost

Elektromotor byl konstruovaný pouze pro jedno

napětí. Vždy proto zkontrolujte, zda síťové napětí

odpovídá napětí, uvedenému na typovém štítku

elektronářadí.

Vaše elektronářadí BERNER má

dvojitou izolaci odpovídající normě

EN 50144; zemnicí vedení je tudíž

z tohoto důvodu zbytečné.

CH Při výměně síťového kabelu dbejte na

to, aby se používala švýcarská síťová

zástrčka.

Typ 11 pro třídu II

(dvojitá izolace) - přístroje

Typ 12 pro třídu I

(ochranný vodič) - přístroje

CH Přenosné přístroje, používané

v terénu, je třeba připojit přes

automatický spínač v obvodu

diferenciální ochrany.

Výměna síťového kabelu nebo síťové

zástrčky

Vadné síťové kabely nebo síťové zástrčky smí

vyměňovat pouze autorizovaný specializovaný

podnik. Vyměněné síťové kabely nebo síťové

zástrčky se poté musí kvalifikovaným způsobem

zlikvidovat.

Použití prodlužovacího kabelu

Používejte schválený prodlužovací kabel

dostačující příkonu elektronářadí (viz technické

údaje).

Minimální průřez vodiče je 1,5 mm

. V případě

použití kabelové cívky z ní kabel vždy úplně

odviňte.

Obecně: smějí se používat pouze síťové kabely

typu H07RN-F.

Montáž a seřízení

Před montáží a seřizováním vždy

vytáhněte síťovou zástrčku ze

zásuvky.

Nastavování elektronické regulace síly úderu

(příklepu) a počtu otáček (obr. B)

• Otočte regulačním spínačem (2) na

požadovanou hodnotu. Čím vyšší je

nastavená hodnota, tím vyšší je počet otáček

a tím větší je příklepová energie. Možnost

nastavování od "1" (nízký počet otáček/nízká

příklepová energie) do "7" (vysoký počet

otáček/vysoká příklepová energie) dělají z

tohoto elektronářadí pružný a mnohostranně

použitelný nástroj. Potřebné nastavení je věcí

zkušenosti. (BHD-5 od "1" do "5")

Příklad: nastavte regulační spínač na "1"

(nízký počet otáček/nízká příklepová

energie), pokud použijete vrták o malém

průměru nebo opracováváte křehký (lomový)

materiál příp. keramiku.

Nastavení provozního režimu (obr. D1 & D2)

Vaše vrtací kladivo může pracovat ve dvou

provozních režimech:

Vrtání: současný režim vrtání a

příklepový pro vrtání v betonu a

kameni

Sekání kladivem (příklep) se

zaaretovaným vřetenem: pouze

ČESKY

příklepový režim) - pro sekání a

bourací práce. Sekáče SDS-max

lze

aretovat (zajistit) v 8 různých

polohách (viz také obr. D2):

• páku volby (4) otočte až směřuje směrem

nahoru.

• sekáč otočte do požadované polohy.

• otočte páčkovým voličem (4) do polohy

V tomto provozním režimu lze vrtací kladivo

používat jako páku k odstranění

zablokovaného vrtáku.

• sekáč otočte až zapadne do své polohy.

Montování a odstraňování dílů příslušenství

SDS-max

(obr. C1 & C2)

Pro tyto modely se používají vrtáky SDS-max

sekáče SDS-max

(výkres na obr. C2 ukazuje

průřez stopkou nástroje SDS-max

• vytáhněte síťovou zástrčku

• nasaďte stopku do uchycení pro nástroj (6) a

otočte nástrojem, až zapadne.

• zkontrolujte uchycení (zablokování) nástroje

tím, že za nástroj zatáhnete. Axiální pohyb

nástroje, zachyceného v upevňovacím

zařízení pro nástroj představuje v provozním

režimu "bušení kladivem" (příklepovém)

několik centimetrů.

• chcete-li nástroj odstranit, zatáhněte upevňovacím

zařízení pro nástroj (6) směrem dozadu a

vytáhněte nástroj z upevňovacího zařízení.

Montáž a připevnění přídavné rukojeti (obr.

E1 - E4)

Přídavnou rukojeť lze upevnit jak v přední části

tak i v zadních závitových otvorech; rukojeť lze

namontovat v zadní poloze pro leváky a praváky.

Vždy před započetím práce se

ujistěte, že jste přídavnou rukojeť

bezvadně namontovali.

Montáž do předního uchycení (obr. E1 & E2)

• Posuňte ocelový kroužek (16) za upínáním

nástroje (6) přes krk upínání (7). Zmáčkněte k

sobě oba konce, namontujte pouzdro (14) a

zastrčte kolík (15).

• Namontujte držák (13) přídavné rukojeti a

upevněte svěrný kotouč (9). Ještě jej pevně

neutahujte!

• Našroubujte přídavnou rukojeť (8) do

svěrného kotouče a pevně ji utáhněte.

• Otočte rukojeť do požadované polohy. Pro

vodorovné vrtání při použití těžkého vrtáku, je

třeba rukojeť s ohledem na optimální vedení

nástroje nastavit do úhlu cca 20° (viz obr. E).

• Zajistěte přídavnou rukojeť v požadované poloze

tím, že pevně utáhnete svěrný kotouč (9).

Montáž do zadních závitových otvorů (obr.

E3 & E4)

Montáž do zadních závitových otvorů se

doporučuje pro práce prováděné nad hlavou

obsluhy a vrtání do podlah. Viz také obr. D4.

• Odstraňte přídavnou rukojeť (8).

Držák neodstraňujeme, takže hloubkový

doraz lze i nadále používat.

• Našroubujte přídavnou rukojeť přímo do

jednoho ze zadních závitových otvorů (10) -

na levé nebo pravé straně nářadí.

Nastavení hloubky vrtání (obr. F)

• Použijte požadovaný vrták.

• Povolte křídlovou matici (17) a prostrčte

hloubkový doraz pro vrtání (11) otvorem

v držáku přídavné rukojeti.

• Posaďte vrták v pravém úhlu na povrch a

nastavte si hloubkový doraz pro vrtání (11)

(viz obrázek).

• Utáhněte křídlovou matici (17).

Návod k použití

• Dbejte na dodržování bezpečnostních

pokynů a platných předpisů.

• Informujte se o přesném uložení

potrubí a vedení.

• Při práci pouze lehce tlačte na

elektronářadí (cca 20 kg).

Přílišný tlak nezvyšuje pracovní

rychlost, ale negativně ovlivňuje pouze

výkon a možná také i životnost

elektronářadí.

Vrtání s plným vrtákem (na vrtání plného

průměru) (obr. A)

• Nastavte elektronický spínač pro regulaci

úderu (příklepové síly) a počtu otáček (2) na

požadovanou hodnotu.

• Nastavte páčkový volič (4) provozního režimu

na "vrtání".

• Nasaďte správný vrták.

• Namontujte přídavnou rukojeť (8) a nastavte ji

do požadované polohy.

• Nastavte v případě potřeby hloubku vrtání.

• Označte si místo, kde se má vyvrtat otvor.

• Posaďte vrták na označené místo a

zmáčkněte přepínač ZAP/VYP (1).

• Chcete-li elektronářadí vypnout, uvolněte

přepínač ZAP/VYP.

Po skončení prací elektronářadí vždy vypněte

(přepínač v poloze VYP). Pouze pokud je

elektronářadí vypnuto, smíme síťovou

zástrčku vytáhnout ze síťové zásuvky.

Vrtání s vrtací korunkou (obr. A)

• Nastavte elektronický spínač pro regulaci

úderu (příklepové síly) a počtu otáček (2) na

středně vysoký až vyšší počet otáček.

• Nastavte páčkový volič (4) provozního režimu

na "vrtání".

• Namontujte přídavnou rukojeť (8) a nastavte ji

do požadované polohy.

• Nasaďte správnou vrtací korunku.

• Do vrtací korunky nasaďte středicí vrták.

• Posaďte středicí vrták na označené místo a

zmáčkněte přepínač ZAP/VYP (1). Vrtejte tak,

až se vrtací korunka dostane v betonu do

hloubky cca 1 mm.

• Vypněte nářadí a odstraňte středicí vrták.

Vrtací korunku znovu nasaďte do otvoru a

pokračujte v práci.

• Pokud požadovaná hloubka otvoru překročí

délku vrtací korunky, musíte betonový váleček,

vznikající uvnitř vrtací korunky, pravidelně

vylamovat.

Aby nedocházelo k poškozování oblasti kolem

otvoru, je třeba otvor nejprve předvrtat. Vrtejte

nejprve průchozí otvor stejným průměrem,

jaký má středicí vrták. Poté nasaďte vrtací

korunku a vrtejte otvor z obou stran až do

poloviny.

• Při vypnutí nářadí postupujte tak, jak je výše

popsáno.

Sekání (obr. A)

• Nastavte elektronický spínač pro regulaci

úderu (příklepové síly) a počtu otáček (2) na

požadovanou hodnotu.

• Nastavte druh provozu – páku volby (4) na

„pouze sekat“.

• Nasaďte správný sekáč a nechcte jej zaskočit

do jedné z 8 poloh.

• Namontujte přídavnou rukojeť (8) a nastavte ji

do požadované polohy.

• Zmáčkněte přepínač ZAP/VYP (1) a začněte s

prací.

• Při vypnutí nářadí postupujte tak, jak je výše

popsáno.

Různé vrtáky SDS-max

a sekáče SDS-max

jsou k dostání jako příslušenství.

Pro bližší informace o správném příslušenství se

obraťte na BERNERa.

Údržba

Vaše elektronářadí BERNER bylo vyvinuto tak,

aby mělo dlouhou životnost spolu s minimálními

nároky na údržbu. Předpokladem dlouhodobého

bezproblémového fungování nářadí je jeho

pravidelné čištění.

• Jakmile se rozsvítí kontrolka údržby (3) dejte

Vaše vrtací kladivo do servisní dílny firmy

BERNER.

Mazání

Vaše elektronářadí nevyžaduje žádné dodatečné

mazání.

Čištění

Dbejte na to, aby větrací štěrbiny zůstaly

otevřené a čistěte kryt pravidelně měkkým

hadříkem.

ČESKY

ZÁRUKA A ZÁKAZNICKÁ SLUŽBA

Každé nářadí, náhradní díl nebo příslušenství

se před expedicí z výrobního závodu

důkladně kontrolují. Pokud se i přesto na

nářadí objeví nějaké vady, zašlete nám toto

přímo na naši centrálu pro zákaznické služby,

nebo do nejbližší smluvní opravny firmy

BERNER.

Záruční doba 12 měsíců začíná dnem koupě,

což musí být prokázáno originálem kupního

dokladu. V záruční době výrobce ručí za:

• bezplatné odstranění případných poruch

• bezplatnou výměnu všech poškozených

částí

• bezplatný a odborný servis

Předpokladem ovšem je, že porucha či vada

nevznikly neodbornou obsluhou a že byly

použity jen originální náhradní díly, které firma

BERNER výslovně doporučuje k použití

v nářadích firmy BERNER.

Adresy smluvních opraven jsou uvedeny na

zadní straně.

Recyklace

(netýká se Rakouska a Švýcarska)

Nářadí BERNER s napájením ze sítě a z

akumulátoru, které již dosloužilo, lze odevzdat u

obchodníka nebo přímo zaslat firmě BERNER. Při

recyklaci se získají roztříděné suroviny (měď,

hliník, atd.) i plasty a zbývající materiály, jež

nelze recyklovat, se zodpovědně zlikvidují.

Předpokladem úspěchu je, že do procesu se

zapojí uživatelé, obchod a výrobci značkového

zboží.

POLSKI

MŁOT OBROTOWY BHD-5/BHD-8

Gratulacje!

Wybrałeś narzędzie elektryczne BERNER. Dzięki wieloletniemu doświadczeniu w produkcji i

projektowaniu narzędzi oraz wprowadzaniu innowacyjnych rozwiązań, BERNER jest jednym z

najpewniejszych partnerów dla u ytkownika narzędzi elektrycznych.

Dane techniczne

BHD-5 BHD-8

Art. nr. 170744 170745

Napięcie V 230 230

Moc pobrana W 1050 1150

Udar min

-1

1,305-2,610 1,330-2,660

Prędkość obrotowa min

-1

135-275 140-280

Energia udaru J 1-9 1-10

Maksymalny zasięg wiercenia w betonie

- wiertła lite mm 12 - 40 12 -45

- wiertła rdzeniowe mm 40 - 90 40 - 100

Optymalny zasięg wiercenia w betonie

- wiertła lite Mm 18-30 20-38

Pozycje dłuta 8 8

Uchwyt SDS-max® SDS-max®

Masa kg 6,5 6,6

Minimalne natę enie prądu bezpiecznika:

Narzędzia elektryczne 230 V 10

W instrukcji tej zastosowano następujące

symbole:

Uwaga: Wskutek nieprzestrzegania

wskazówek zamieszczonych w tej

instrukcji nara asz się na doznanie

obra eń ciała, utratę ycia lub

uszkodzenie narzędzia!

Napięcie elektryczne

Deklaracja zgodności

BHD-5/BHD-8

BERNER oświadcza, e opisywane

elektronarzędzia zostały zaprojektowane zgodnie

z 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 50144,

EN 55014-1, EN 55014-2, EN 61000-3-2 i EN

61000-3-3.

Poziom ciśnienia akustycznego jest zgodny z

wytycznymi EWG 86/188/EEC oraz 98/37/EEC i

został zmierzony według normy EN 50144:

BHD-5 BHD-8

LpA (ciśnienie akustyczne)dB(A)* 95.0 95.0

LWA (moc akustyczna)dB(A) 103.5 103.5

*Wartość emisji zmierzona w miejscu pracy.

W razie potrzeby zakładaj

odpowiednie słuchawki ochronne.

POLSKI

Wa ona wartość skuteczna przyspieszenia

według normy EN 50144:

BHD-5 BHD-8

9,7 m/s

9,8 m/s

Mario Ferretti Jean-Marie Biren

Chief Executive Chief Operations

Officer (CEO) Officer BERNER (COO)

BERNER GmbH, D-74653 Künzelsau

Wskazówki dotyczące bezpieczeństwa

Przy korzystaniu z elektronarzędzi

przestrzegaj obowiązujących przepisów bhp,

by w ten sposób chronić się przed

pora eniem prądem elektrycznym,

obra eniami ciała i po arem. Przed u yciem

elektronarzędzia przeczytaj następujące

wskazówki bezpieczeństwa i dobrze

zapamiętaj je na przyszłość!

Wskazówki ogólne

1 Utrzymuj porządek w miejscu pracy

Nieporządek w miejscu pracy grozi

wypadkiem.

2 Uwzględniaj wpływy otoczenia

Nie wystawiaj elektronarzędzi na działanie

wilgoci. Zapewnij dobre oświetlenie miejsca

pracy. Nie u ywaj elektronarzędzi w pobli u

palnych cieczy lub gazów.

3 Chroń się przed pora eniem prądem

elektrycznym

Unikaj dotykania uziemionych elementów, jak

na przykład rury, grzejniki, piece i chłodziarki.

W ekstremalnych warunkach zastosowania

(na przykład du a wilgotność, unoszenie się

pyłu metalowego itp.) bezpieczeństwo

elektryczne mo na zwiększyć przez

zastosowanie transformatora separującego

lub wyłącznika ochronnego ró nicowo-

prądowego.

4 Nie dopuszczaj dzieci do miejsca pracy!

Pilnuj, by dzieci nie dotykały narzędzi ani kabli.

Młodociani poni ej 16 lat mogą u ywać

narzędzi tylko pod fachowym nadzorem.

5 Przedłu acze na wolnym powietrzu

Przy pracy na wolnym powietrzu stosuj tylko

przeznaczone do tego celu i odpowiednio

oznakowane przedłu acze.

6 Bezpiecznie przechowuj swoje narzędzia

Nie u ywane narzędzia powinny być

przechowywane w suchych, zamkniętych

pomieszczeniach, nieosiągalnych dla dzieci.

7 Zakładaj odpowiednią odzie ochronną

Nie noś luźnej odzie y ani bi uterii. Mogą one

zostać pochwycone przez obracające się

części. Przy pracy na wolnym powietrzu

godne polecenia są rękawice ochronne i

obuwie na szorstkiej podeszwie. Na długie

włosy zakładaj specjalną siatkę.

8 Zakładaj okulary ochronne

i stosuj sprzęt ochronny dróg oddechowych

przy pracy w zapylonym pomieszczeniu.

9 Zwracaj uwagę na dopuszczalny poziom

ciśnienia akustycznego

Przy poziomie ciśnienia akustycznego powy ej

85 dB(A) zakładaj specjalne słuchawki

ochronne.

10 Zabezpiecz obrabiany przedmiot

U ywaj urządzeń mocujących lub imadła do

przytrzymywania przedmiotu obrabianego.

Gdy przedmiot ten jest dobrze zamocowany,

mo esz obsługiwać elektronarzędzie dwiema

rękami.

11 Zachowuj stabilną postawę

Zachowuj stabilną postawę, by nie stracić

równowagi w jakiejś pozycji roboczej.

12 Unikaj niezamierzonego załączania

Elektronarzędzia przyłączonego do sieci nie

przenoś z palcem na wyłączniku. Przy

przyłączaniu kabla do sieci upewnij się, czy

wyłącznik jest wyłączony.

13 Zawsze zachowuj uwagę

Koncentruj się na swojej pracy. Postępuj

rozsądnie. Nie u ywaj narzędzia, gdy jesteś

zmęczony.

14 Wyciągaj wtyczkę sieciową z gniazda

Wyłącz elektronarzędzie, odczekaj a się

zatrzyma i dopiero wtedy opuść miejsce

pracy. W razie nieu ywania elektronarzędzia,

przed rozpoczęciem wykonywania prac

POLSKI

konserwacyjnych i przy wymianie narzędzia

roboczego wyciągaj wtyczkę kabla

sieciowego z gniazda.

15 Nie pozostawiaj wetkniętych kluczy do

mocowania narzędzi

Przed załączeniem elektronarzędzia sprawdź,

czy zostały wyjęte klucze i przyrządy

nastawcze.

16 U ywaj odpowiednich narzędzi roboczych

W niniejszej instrukcji obsługi opisano

zastosowanie narzędzi zgodnie z ich

przeznaczeniem. Do cię kich prac nie u ywaj

zbyt słabych narzędzi roboczych ani

przystawek. Maksymalną jakość i osobiste

bezpieczeństwo osiągniesz tylko przy u yciu

właściwego narzędzia.

Ostrze enie! U ywanie innych nasadek i

akcesoriów, ni zalecane w tej instrukcji, lub

wykonywanie prac niezgodnych z ich

przeznaczeniem mo e doprowadzić do

wypadku.

17 Ostro nie obchodź się z kablem

Nie przenoś elektronarzędzia za kabel ani nie

u ywaj go do wyciągania wtyczki z gniazda

sieciowego. Chroń kabel przed wysoką

temperaturą, olejem i ostrymi krawędziami.

18 Starannie konserwuj swoje narzędzia

robocze

Ostrz i utrzymuj w czystości swoje narzędzia

robocze, gdy jest to warunkiem

bezpieczeństwa pracy. Stosuj się do instrukcji

konserwacji i wymiany narzędzi. Regularnie

kontroluj wtyczkę i kabel, a w przypadku

uszkodzenia zleć wymianę warsztatowi

serwisowemu firmy BERNER. Regularnie

kontroluj przedłu acz i w razie uszkodzenia

wymień go na nowy. Wszystkie wyłączniki

powinny być suche, czyste, nie zabrudzone

olejem ani smarem.

19 Kontroluj elektronarzędzie pod względem

uszkodzeń

Przed u yciem sprawdź elektronarzędzie, czy

jest całkowicie sprawne. Nie zapomnij przy

tym o ruchomych elementach. By zapewnić

nienaganną pracę elektronarzędzia, wszystkie

części powinny być prawidłowo

zamontowane. Uszkodzone elementy i

urządzenia zabezpieczające muszą być

prawidłowo naprawione lub wymienione. Nie

u ywaj elektronarzędzia z uszkodzonym

wyłącznikiem. Wymianę uszkodzonych

wyłączników natychmiast zlecaj warsztatowi

serwisowemu BERNER.

20 Naprawy zlecaj tylko warsztatowi

serwisowemu firmy BERNER.

Niniejsze elektronarzędzie jest zgodne z

obowiązującymi przepisami bezpieczeństwa i

higieny pracy. Naprawy mogą być

wykonywane tylko przez warsztat serwisowy

BERNER, gdy w przeciwnym razie

u ytkownik nara a się na wypadek.

Zestaw opakowania wysyłkowego

W skład zestawu wchodzą:

1 młot udarowo-obrotowy

1 dodatkowa rękojeść

1 ogranicznik głębokości wiercenia

1 tuba ze smarem

1 kuferek transportowy

1 instrukcja obsługi

1 schemat konstrukcyjny

• Sprawdź, czy narzędzie, jego części lub akcesoria

nie zostały uszkodzone w czasie transportu.

• Przed przystąpieniem do pracy dokładnie

zapoznaj się z niniejszą instrukcją.

Opis (ryc. A)

Młot udarowo-obrotowy został zaprojektowany na

potrzeby profesjonalnego wiercenia udarowego,

lekkiego podkuwania oraz wiercenia bez udaru.

1 Wyłącznik

2 Regulator prędkości i udaru

3 Wskaźnik obsługi

4 Rodzaj eksploatacji – włącznik wybierakowy

5 Zamknięcie bezpieczeństwa

6 Uchwyt do akcesoriów SDS-max

7 Kołnierz zaciskowy

8 Dodatkowa rękojeść

9 Pierścień zaciskowy dodatkowej rękojeści

10 Tylny otwór pod gwint dla rękojeści

11 Ogranicznik głębokości wiercenia

12 Tylny uchwyt

Funkcja łagodnego rozruchu

Funkcja umo liwia stopniowe zwiększanie

prędkości obrotowej wrzeciona, co pozwala

uniknąć zejścia wiertła z wybranej pozycji w

POLSKI

momencie włączenia narzędzia. Funkcja

łagodnego startu redukuje te natychmiastową

reakcję na moment obrotowy przekazywany

przekładni i operatorowi w przypadku

uruchomienia młota z wiertłem znajdującym się w

wywierconym otworze.

Sprzęgło redukujące moment obrotowy

Młoty udarowo-obrotowe zaopatrzone są w

sprzęgło redukujące moment obrotowy, które

redukuje reakcję na maksymalny moment

obrotowy, przenoszony na operatora w

przypadku zakleszczenia wiertła. Chroni ono

tak e przekładnie i silnik elektryczny przed

przecią eniem. Sprzęgło redukujące moment

obrotowy zostało ustawione fabrycznie i nie mo e

być regulowane.

Elektroniczna regulacja prędkości obrotowej

wrzeciona i udaru (ryc. B)

Elektroniczna regulacja prędkości obrotowej i

udaru (2) ma następujące zalety:

- mo liwość u ywania mniejszych wierteł bez

ryzyka ich złamania

- mo liwość wiercenia w lekkich i kruchych

materiałach bez ryzyka rozkalibrowania

otworu

- optymalna kontrola pozwalająca na

precyzyjne dłutowanie

Kontrolka urządzenia i kontrolka awarii

Czerwona dioda kontrolna awarii (3) zapala się,

gdy szczotki węglowe są niemal całkowicie

zu yte i narzędzie wymaga obsługi serwisowej.

Po około 8 godzinach pracy silnik automatycznie

się wyłączy. Szczotki nie mogą być naprawiane

przez u ytkownika. Zanieś narzędzie do

autoryzowanego serwisu BERNER.

Bezpieczeństwo elektryczne

Silnik elektryczny jest przystosowany do zasilania

prądem o tylko jednym napięciu. Dlatego sprawdź,

czy napięcie sieciowe odpowiada wartości podanej

na tabliczce znamionowej narzędzia.

Elektronarzędzie jest podwójnie

izolowana zgodnie z normą EN 50144 i

dlatego yła uziemiająca nie jest

potrzebna.

Wymiana kabla sieciowego lub wtyczki

Uszkodzony kabel sieciowy lub wtyczka mogą

być wymienione tylko przez specjalistę elektryka.

Wysłu ony kabel sieciowy lub wtyczkę nale y

następnie fachowo zlikwidować zgodnie z

obowiązującymi przepisami o ochronie

środowiska naturalnego.

Przedłu acz

U ywaj przedłu acza, który został dopuszczony

do eksploatacji i wytrzymuje pobór mocy przez

elektronarzędzie (patrz: Dane techniczne). Jego

minimalny przekrój powinien wynosić 1,5 mm

Zawsze całkowicie odwijaj kabel z bębna.

Monta i regulacja

Przed rozpoczęciem monta u i

regulacji zawsze wyjmuj wtyczką

sieciową z gniazda.

Ustawianie elektronicznego regulatora

prędkości obrotowej i udaru (rys. B)

• Ustaw regulator (2) na odpowiedni poziom. Im

wy sza cyfra na skali regulatora, tym większa

prędkość i energia udaru. Dzięki mo liwości

ustawienia od "1" (niskie) do "7" (pełna moc)

urządzenie jest wyjątkowo wszechstronne i

przydatne do wielu zastosowań. (BHD-5 od

"1" do "5")

Odpowiednie ustawienie jest kwestią

doświadczenia.(?) Np. przy u ywaniu wiertła o

mniejszej średnicy(!) lub przy wierceniu w

kruchym lub ceramicznym materiale, ustaw

regulator na "1" (niskie).(?)

Nale y trzymać się ogólnej zasady : prędkość

obrotowa wrzeciona powinna spadać wraz ze

wzrostem średnicy wiertła.

mała średnica wiertła - wysokie obroty;

du a średnica wiertła - niskie obroty.

Wybór trybu pracy (ryc. D1 & D2)

Młota udarowo-obrotowego mo na u ywać

w dwóch trybach:

Wiercenie udarowe: jednoczesne

obroty i udar - przy wierceniach

w betonie i kamieniu.

POLSKI

Dłutowanie(podkuwanie), przy

zablokowanym ruchu obrotowym

wrzeciona - przy lekkim dłutowaniu.

Dłuta SDS-max

mogą być blokowane

w 8 ró nych pozycjach (patrz tak e rys.

D2):

• Obróć dźwignię wybierakową (4) do momentu

jej skierowania w górę.

• Obróć przecinak w odpowiednie poło enie

• Przekręć przełącznik trybu (4) do pozycji

W tym trybie mo na u yć młota obrotowego

tak e jako urządzenia pomocniczego przy

uwalnianiu zakleszczonego wiertła.

• Obróć przecinak w taki sposób, aby

zatrzasnął się w swoim poło eniu.

Zakładanie i zdejmowanie akcesoriów SDS-

max

(ryc. C1 & C2)

W tych modelach stosuje się wiertła i dłuta SDS-

max

(patrz wkładka na rys. C2 z przekrojem

trzonu wiertła SDS-max

• Odłącz elektronarzędzie od sieci zasilającej.

• Włó trzon wiertła w osłonę (6) i przekręć je

nieznacznie do momentu zablokowania osłony.

• Pociągnij za wiertło, aby upewnić się, e jest

właściwie zablokowane. Przy funkcji

podkuwania zablokowane w osłonie wiertło

powinno poruszać się w przód i w tył na kilka

centymetrów.

• W celu wyjęcia wiertła odciągnij do tyłu osłonę

blokującą (6) i wyciągnij wiertło z uchwytu.

Monta i zakładanie dodatkowej rękojeści

bocznej (ryc. E1 - E4)

Dodatkowa rękojeść boczna (8) mo e być

montowana w pozycji przedniej lub z tyłu, po obu

stronach młota, co pozwala na u ywanie go przez

osoby prawo- i leworęczne.

Zawsze u ywaj młota udarowo-

obrotowego z poprawnie

zainstalowaną rękojeścią boczną

Monta w pozycji przedniej (ryc. E1 & E2)

• Przesuń stalowy pierścień (16) nad

kołnierzem (7) za uchwyt narzędzia (6).

Mocno ściśnij oba końce, zamontuj tuleję (14) i

wsadź bolec (15).

• Zainstaluj zacisk rękojeści (13) i przykręć

pierścień zacisku (9). Nie dociskaj.

• Wkręć rękojeści (8) w pierścień zacisku i

dociśnij.

• Przekręć rękojeść do wymaganej pozycji. Do

wiercenia poziomego przy u yciu cię kiego

wiertła umieść uchwyt pod kątem ok. 20° (patrz

ryc. E2) w celu uzyskania najlepszej kontroli.

• Zablokuj rękojeść boczną przez dociśnięcie

pierścienia zaciskowego (9).

Monta w pozycji tylnej (ryc. E3 & E4)

Tylna pozycja jest szczególnie przydatna przy

wierceniu nad głową lub przy podłodze. Patrz ryc. D4.

• Odkręć rękojeść boczną (8) i usuń ją z

pozycji przedniej. Pozostaw zespół uchwytu w

pozycji przedniej, tak aby wcią mo na było

u ywać drą ka regulacji głębokości.

• Wkręć rękojeść boczną bezpośrednio w

którąś z tylnich pozycji uchwytu (10) po jednej

ze stron narzędzia.

Ustawianie głębokości wiercenia (ryc. F)

• Włó odpowiednie wiertło.

• Poluźnij nakrętkę zaciskową (17) i ustaw

ogranicznik głębokości wiercenia (11) w

otworze w zacisku uchwytu bocznego.

• Przyłó wiertło do powierzchni pod

odpowiednim kątem i właściwie wyreguluj

ogranicznik (11).

• Dokręć nakrętkę (17).

Instrukcja u ytkowani

• Zawsze przestrzegaj wskazówek

dotyczących bezpieczeństwa i

obowiązujących przepisów.

• Przed rozpoczęciem pracy zorientuj

się, jak przebiegają rury i przewody

elektryczne.

• Podczas pracy tylko lekko naciskaj

młot (z siłą około 20 kg).

• Nadmierny nacisk nie zwiększa

szybkości pracy, a jedynie ogranicza

sprawność i ewentualnie skraca

trwałość u ytkową elektronarzędzia.

Nie wierć ani nie wkręcaj wkrętów zbyt

głęboko, by nie uszkodzić osłony

przeciwpyłowej.

POLSKI

Wiercenie wiertłem pełnym, (rys. A)

• Ustaw elektroniczny regulator prędkości i

udaru (2).

• Ustaw dźwigienkę przełącznika trybu (4) na

pozycję "wiercenia udarowego".

• Załó odpowiednie wiertło.

• Zainstaluj i rękojeść boczną (8).

• Jeśli trzeba, ustaw głębokość wiercenia.

• Oznacz miejsce w którym ma zostać

wywiercony otwór.

• Przyłó wiertło do oznaczonego miejsca i

naciśnij włącznik (1).

• Aby zatrzymać narzędzie, zwolnij włącznik

(1). Zawsze wyłączaj narzędzie, gdy zadanie

zostaje wykonane i przed odłączeniem z sieci.

Wiercenie wiertłami koronowymi (rys. A)

• Ustaw elektroniczny regulator prędkości i

udaru (2) na pozycję średnią lub wysoką.

• Ustaw dźwigienkę przełącznika trybu (4) na

pozycję "wiercenia udarowego".

• Zainstaluj i ustaw rękojeść boczną (8).

• Załó odpowiednie wiertło.

• Zmontuj nawiertak i wiertło koronowe.

• Przyłó nawiertak do wybranego miejsca i

wciśnij wyłącznik (1). Wierć w betonie do

zagłębienia rdzenia na ok. 1 cm.

• Przerwij wiercenie i usuń nawiertak.

Wykorzystaj nawiercony otwór jako

prowadzenie dla wiertła prowadzącego

koronkę wiertniczą.

• Wiercąc w powierzchni grubszej ni wysokość

koronki wiertniczej, w regularnych odstępach

czasu wykruszaj pozostałości betonu z

wnętrza otworu.

• Zatrzymaj narzędzie w sposób opisany

powy ej.

Dłutowanie (rys. A)

• Ustaw elektroniczny regulator prędkości

obrotowej i udaru (2).

• Ustaw rodzaj eksploatacji – ustaw dźwignię

wybierakową (4) w pozycji „tylko przecinać“.

• Załó odpowiednie dłuto i ręcznie ustaw je w

jednej z 8 dostępnych pozycji.

• Zainstaluj i ustaw rękojeść boczną (8).

• Naciśnij wyłącznik (1) i rozpocznij pracę.

• Zatrzymaj narzędzie w sposób opisany

powy ej.

Jako opcja dostępne są ró ne typy wierteł i dłut

SDS-max

BERNER udzieli dodatkowych informacji

dotyczących odpowiednich akcesoriów.

Konserwacja

Elektronarzędzia BERNER zostało

zaprojektowane do pracy przed długi czas przy

minimalnej konserwacji. Nieprzerwane,

zadowalające działanie jest mo liwe dzięki

odpowiedniej dbałości o narzędzie i regularnemu

czyszczeniu.

• Młot udarowo-obrotowy nie mo e być

serwisowany przez u ytkownika. Gdy tylko

zapali się kontrolka awarii (3), nale zanieść

narzędzie do autoryzowanego serwisu

BERNER.

Smarowanie

Młot udarowo-obrotowy nie wymaga

dodatkowego smarowania.

Czyszczenie

Utrzymuj w czystości otwory wentylacyjne i

regularnie czyść obudowę przy pomocy

miękkiego materiału.

Zu yte narzędzia a środowisko

Zanieś niepotrzebne narzędzie do

autoryzowanego serwisu BERNER, gdzie

zostanie ono poddane utylizacji w sposób

przyjazny dla środowiska.

POLSKI

GWARANCJA I OBSŁUGA KLIENTÓW

Ka de urządzenie, część zamienna lub

akcesoria są dokładnie kontrolowane przed

ekspedycją z zakładu produkcyjnego. Jeśli

pomimo tego urządzenie posiada wady, nale y

je przesłać bezpośrednio do najbli szego

centrum obsługi klientów lub najbli szego

punktu serwisowego BERNER.

Okres gwarancji wynosi 12 miesięcy od dnia

zakupu, potwierdzonego oryginalnym

dowodem zakupu. W okresie gwarancji

zapewniamy:

• bezpłatne usunięcie ewentualnych wad

• bezpłatną wymianę wszystkich

uszkodzonych części

• bezpłatny i fachowy serwis

Powy sze usługi są uwarunkowane tym, e

awaria bądź wada nie powstały na skutek

nieprawidłowej obsługi i u ywano jedynie

oryginalnych części i akcesoriów, zalecanych

przez firmę BERNER do stosowania w

narzędziach BERNER.

Adresy punktów serwisowych są podane na

odwrotnej stronie.

FÚRÓ-VÉS KALAPÁCS BHD-5 / BHD-8

Gratulálunk!

Örömmel tölt el bennünket, hogy a BERNER villamos kéziszerszám megvétele mellett döntött.

A szakembereknek szánt termékkínálatunkban kizárólag csak minden szempontból kiforrott, és

igényes teszteken bizonyított gépek szerepelnek. A cégünknél felhalmozott tapasztalatok, és a

folyamatos fejlesztések garantálják azt, hogy a BERNER cég minden professzionális felhasználó

megbízható partnere legyen.

M szaki adatok

BHD-5 BHD-8

Term. sz. 170744 170745

Hálózati feszültség V 230 230

Teljesítményfelvétel W 1 050 1 150

Ütések száma terhelt állapotban ütés/perc 1 305 - 2 610 1 330 - 2 660

Fordulatszám terhelt állapotban ford/perc 135 - 275 140 - 280

Üt energia J 1 - 9 1 - 10

Furatátmér k betonba:

- csigafúróval mm 12 - 40 12 - 45

- koronafúróval mm 40 - 90 40 - 100

Optimális furatátmér k betonba:- csigafúróvalmm 18 - 30 20 - 38

Vés állás 8 8

Szerszámbefogás SDS-max

SDS-max

Súly kg 6,5 6,6

Kismegszakító:

Szerszám 230 V 10 A

A használati utasításban a következ

szimbólumokat használjuk:

Figyelem: a jelen használati

utasításban található el írások be nem

tartása sérüléshez, balesethez, vagy

az elektromos készülék

meghibásodásához vezethet!

elektromos feszültség

Megfelel ségi nyilatkozat EU

BHD-5 / BHD8

A BERNER cég ezennel kijelenti, hogy a villamos

kéziszerszám minden szempontból megfelel a

következ el írásoknak és szabványoknak: 98/

37/EWG, 89/336/EWG, 73/23/EWG, EN 50144,

EN 55014-1, EN 55014-2, EN 61000-3-2 és EN

61000-3-3.

A szerszám zajszintje megfelel az Európai

Közösség 86/188/EWG és a 98/37/EWG

el írásainak, az EN 50144 szerint mérve:

BHD-5 BHD-8

LpA (zajszint) dB(A)* 95,0 95,0

LWA (akusztikus teljesítmény)dB(A)103,5 103,5

* kibocsátási érték, a munkahelyre vonatkoztatva.

MAGYAR

Ha a zajszint magasabb, mint 85

db(A), akkor használjon hallásvéd

eszközöket.

Súlyozott effektív rezgésgyorsulási érték az EN

50144 szerint:

BHD-5 BHD-8

9,7 m/s

9,8 m/s

Mario Ferretti Jean-Marie Biren

Chief Executive Chief Operations

Officer (CEO) Officer BERNER (COO)

BERNER GmbH, D-74653 Künzelsau

Biztonsági el írások

A villamos kéziszerszámok használata

közben tartsa be az országa érintésvédelmi,

balesetvédelmi és t zvédelmi el írásait. A jelen

villamos kéziszerszám használatba vétele

el tt figyelmesen olvassa el, a továbbiakban

pedig tartsa be a következ biztonsági

el írásokat, a használati utasítást pedig

gondosan rizze meg!

Általános el írások

1 A munkahelyen mindig tartson rendet.

A munkahelyi rendetlenség baleset oka lehet.

2 Ügyeljen a környezeti hatásokra.

A villamos szerszámokat ne tegye ki

nedvesség hatásának. Gondoskodjon a

munkahely megfelel megvilágításáról. A

villamos szerszámokat ne használja

gyúlékony anyagok, vagy gázok közelében.

3 Védekezzen az áramütésekkel szemben.

Munka közben kerülje a testrészei és földelt

tárgyak (például: vízcsövek, f téscsövek,

gázcsövek, h t szekrény stb.) érintkezését.

Extrém körülmények (például magas

páratartalom, fémporos leveg stb.) közti

használat esetén az érintésvédelmi

biztonságot leválasztó transzformátorral, vagy

FI-véd kapcsoló alkalmazásával lehet növelni.

4 Korlátozza gyerekek hozzáférését!

Ügyeljen arra, hogy se a kéziszerszámokat,

se a kábeleket gyerekek ne foghassák meg.

16 évnél fiatalabb gyerekek a kéziszerszámot

csak felügyelet mellett használhatják.

5 Hosszabbító használata szabadban történ

munkáknál.

Szabadban történ géphasználathoz csak az

el írásoknak megfelel , és jóváhagyási jellel

ellátott hosszabbítót használjon.

6 A villamos kéziszerszámokat biztonságos

helyen tárolja.

A használaton kívüli gépeket és tartozékait

száraz, és zárt helyen tárolja, ahová gyerekek

nem juthatnak be.

7 Használjon megfelel munkaruhát.

Munka közben ne használjon laza ruhát,

nyakláncot és ékszereket. Ezek a gépek

mozgó részeibe akadhatnak, és balesetet

okozhatnak. Szabadtéri munkáknál használjon

véd keszty t, és csúszásmentes cip t. Hosszú

haj esetén használjon hajhálót.

8 Használjon véd szemüveget és porvéd

maszkot,

a port és szilánkokat képz munkák közben.

9 Védekezzen a nagy zajjal szemben.

Ha a zajszint meghaladja a 85 db(A) értéket,

akkor használjon hallásvéd eszközöket.

10 Rögzítse a munkadarabot.

A munkadarabot satuba, vagy más

befogóeszközbe rögzítse. Ezzel a

munkadarab megfogása biztonságossá válik,

és két kézzel foghatja a gépet.

11 Munka közben álljon stabilan.

Ügyeljen a biztonságos és stabil állásra, hogy

bármilyen körülmények között meg rizhesse

egyensúlyát.

12 Óvakodjon a véletlen gépbekapcsolásoktól.

A hálózathoz kapcsolt villamos

kéziszerszámot soha ne mozgassa a

f kapcsolót fogva. A gép hálózathoz

csatlakoztatása el tt a f kapcsolót feltétlenül

kapcsolja kikapcsolt állapotba.

13 Fordítson nagy figyelmet munkájára

Csak a munkára koncentráljon. A munkát

mindig alaposan gondolja végig. Ha fáradt,

akkor ne dolgozzon a géppel.

14 A hálózati vezetéket húzza ki a

konnektorból.

MAGYAR

Miel tt elhagyná a munkahelyet, a gépet

kapcsolja ki, várja meg annak teljes leállását,

majd áramtalanítsa a gépet. Ha a gépet nem

használja, vagy azon szerszámcserét,

karbantartást kíván végezni, akkor a hálózati

vezetéket húzza ki a konnektorból.

15 A gépben ne hagyjon semmilyen kulcsot se.

A gép bekapcsolása el tt gy z djön meg arról,

hogy abból minden kulcsot és beállító

szerszámot eltávolított-e.

16 Csak megfelel gépet használjon.

A gép helyes és célirányos alkalmazása a

jelen használati utasításban megtalálható.

Nehezebb munkákhoz ne használjon túl

gyenge gépet, vagy adaptert. A gép megfelel

megválasztásával optimális min séget érhet el,

és a személyes biztonságát is növelheti.

Figyelmeztetés! A jelen használati

utasításban ajánlott segédeszközökt l és

tartozékoktól eltér eszközök használata,

vagy a gép más jelleg alkalmazása baleset

oka lehet.

17 Óvja a hálózati vezetéket.

A gépet ne szállítsa a hálózati vezetékénél

fogva, áramtalanításkor ne a hálózati

vezetéknél fogva húzza ki a csatlakozódugót

a konnektorból. A hálózati vezetéket óvja h t l,

olajtól, és éles tárgyaktól

18 Ápolja a szerszámait.

A szerszámait tartsa tisztán, és élezze

szükség szerint, hogy a velük való munka

biztonságos és jó legyen. Tartsa be a

karbantartási el írásokat, és a

szerszámcserére vonatkozó utasításokat.

Gyakran ellen rizze le a csatlakozódugó és a

hálózati vezeték állapotát. Sérülés esetén azt

a BERNER cég márkaszervizében

cseréltesse ki. Ellen rizze le a hosszabbító

vezetékét is, és sérülés esetén cserélje ki. A

gép összes kapcsolóját tartsa tisztán,

szárazon, az olaj- és zsírszennyez déseket

azonnal törölje le.

19 Gyakran ellen rizze le az elektromos gépét,

hogy nem sérült-e meg.

Minden használatba vétel el tt ellen rizze le,

hogy a gép nem sérült-e meg, és hogy

megfelel en m ködik-e. Próbálja ki a mozgó

alkatrészeket, és csak a sérülésmentes,

valamint a probléma nélkül üzemel gépet

használja. A gép kifogástalan m ködéséhez az

alkatrészeket és a tartozékot az

utasításoknak megfelel en szerelje fel.

A sérült alkatrészeket és véd elemeket az

el írások szerint javítassa meg, vagy cserélje

ki. Amennyiben a gép f kapcsolója hibás,

akkor a gépet ne használja. A meghibásodott

kapcsolót cseréltesse újra a BERNER cég

márkaszervizében.

20 A javításokat csak a BERNER cég

márkaszervizeiben végeztesse.

A villamos gépeink megfelelnek az érvényes

biztonsági el írásoknak. A gép javítását csak a

BERNER cég által felhatalmazott

márkaszervizek végezhetik el, különben a gép

balesetveszélyessé válhat.

A szállítási terjedelem ellen rzése

A csomag tartalma:

1 fúró-vés kalapács

1 kiegészít fogantyú

1 furatmélység beállító

1 tubus ken anyag

1 koffer

1 használati utasítás

1 robbantott ábra (alkatrészjegyzék)

• Ellen rizze le, hogy a gép, és tartozékai a

szállítás folyamán nem sérültek-e meg.

• A készülék használatba vétele el tt

figyelmesen olvassa el a Használati utasítás-t.

Leírás (A ábra)

A BERNER fúró-vés kalapácsot professzionális

használatra, fúráshoz, véséshez és könny

bontási munkákhoz fejlesztettük ki.

1 F kapcsoló Be/Ki

2 Üt er - és fordulatszám-szabályozó kapcsoló

3 M ködés-kijelz

4 Üzemmód – választókapcsoló

5 Biztonsági retesz

6 SDS-max® szerszámbefogó

7 Befogónyak

8 Kiegészít fogantyú

9 Szorítótárcsa a kiegészít fogantyúhoz

10 Hátsó menetes furat a kiegészít fogantyúhoz

11 Furatmélység beállító

12 Hátsó fogantyú

MAGYAR

Lágyindítás

Ez a funkció biztosítja, hogy minden indításkor a

fordulatszám fokozatosan emelkedik az üzemi

fordulatszámra, miközben a fúró már a kívánt

helyzetben lehet. Ha a fúrót már meglév furatba

tolva indítja el a gépet, akkor a fordulatszám

folyamatosan, elakadások nélkül éri el az üzemi

fordulatszámot.

Biztonsági kuplung

A fúró-vés kalapácsainkat biztonsági kuplunggal

szereltük fel, amely a túlterhelések ellen véd. A

kuplung a maximális forgatónyomaték elérésekor

(pl. a fúró leblokkolásakor) szétkapcsol. Ezzel

védve van a túlterhelést l mind a hajtóm , mind a

villanymotor. A kuplung beállítása a gyárban

megtörtént, annak kés bbi megváltoztatására

nincs lehet ség.

Az üt er és a fordulatszám elektronikus

szabályozása (B ábra)

Az üt er és a fordulatszám (2) elektronikus

szabályozása a következ el nyöket biztosítja:

- problémamentesen kisebb ütések is

beállíthatók,

- fúrás könny és rideg anyagokba, anélkül,

hogy az anyag szétroncsolódna,

- optimális szerszámmegvezetés a nagyon

pontos véséskor.

Karbantartás- és m ködés-kijelz (B ábra)

A piros kijelz (3) akkor gyullad fel, ha a gépen

karbantartást kell végrehajtani. Körülbelül 8

üzemóra elteltével a villanymotor automatikusan

kikapcsol, ha közben nem történt meg a

szénkefék cseréje.

A szénkefék cseréjéhez a gépet BERNER

szakszervizhez szállítsa be.

Érintésvédelem

A fúró-vés kalapácsot csak a típustáblán

feltüntetett feszültség hálózatra lehet

csatlakoztatni. Ellen rizze le a

feszültségértékeket.

A BERNER gépek az EN 50144

szabványnak megfelel en kett s

szigetelés ek, ezért a földelésük tilos!

A hálózati vezeték és a csatlakozódugó

cseréje

A sérült hálózati vezetéket és a csatlakozódugót

csak szakszerviz cserélheti ki. A kicserélt

hálózati vezetéket és a csatlakozódugót az

el írások szerint semmisítse meg.

Hosszabbító vezeték használata

Csak az érintésvédelmi el írásoknak és kardf rész

teljesítményfelvételének (lásd a m szaki adatokat)

megfelel hosszabbítót használjon.

A vezet mag keresztmetszete legalább 1,5 mm

legyen. Kábeldobos hosszabbító használata

esetén az egész vezetéket tekerje le.

Általánosan: csak H07RN-F típusú hálózati

vezetéket használjon.

Szerelés és beállítás

A gép szerelése és beállítása el tt a

gépet a hálózatról kapcsolja le.

Az üt er és a fordulatszám elektronikus

szabályozójának beállítása (B ábra)

• A kapcsoló csuszkáját (2) állítsa a kívánt

értékre. A nagyobb érték (plusz irány)

magasabb fordulatszámot és nagyobb üt er t

jelent. A beállítás 7 fokozatban lehetséges, az

"1"-es fokozattól (alacsony fordulatszám/kicsi

üt energia) egészen a "7"-es fokozatig

(magas fordulatszám/nagy üt energia). Ez a

fúrógépet rendkívül rugalmas és sokoldalú

géppé teszi. A fokozatválasztás gyakorlat és

tapasztalat kérdése is. (BHD-5 1-tól 5-ig)

Példa: állítsa a fokozatkapcsolót "1"-es helyzetbe

(alacsony fordulatszám/kicsi üt energia) akkor,

ha kis átmér vel fúr, vagy rideg anyagot (pl.

kerámiát) munkál meg.

Üzemmód beállítása (D1 & D2 ábra)

A fúró-vés kalapács két különböz üzemmódban

képes dolgozni:

Ütvefúrás: fúrás és egyidej

tengelyirányú ütés, beton és kövek

fúrásához

MAGYAR

Vésés, reteszelt f orsó mellett:

csak tengelyirányú ütés - véséshez

és bontási munkákhoz. Az SDS-max®

szerszámbefogót 8 helyzetben lehet

reteszelni (lásd a D2 ábrát):

• a választókapcsolót (4) felfelé fordítsa el.

• a vés t fordítsa a kívánt helyzetbe.

• fordítsa a kapcsológombot (4)

helyzetbe.

Ebben az üzemmódban a gépet a beszorult

fúró kihúzására is lehet használni.

• a vés t addig fordítsa el, amíg az beugrik a

helyére.

SDS-max

szerszámok behelyezése és

kivétele (C1 & C2 ábra)

A fúró-vés kalapácsba csak SDS-max

fúrókat

és vés ket lehet befogni (a C2 ábrán látható az

SDS-max

szerszámszár keresztmetszete).

• húzza ki a hálózati csatlakozódugót,

• húzza hátra a szerszámbefogó perselyét, és

a szerszámszárat dugja a szerszámbefogóba

(6) majd a szerszámot forgassa addig, amíg

egy kattanást nem hall.

• engedje fel a perselyt, majd ellen rizze le a

szerszám rögzítését. A szerszám

tengelyirányban mozgatható de nem húzható

ki. Vés - és kalapács-üzemmódban a

szerszám néhány centimétert is mozoghat

tengelyirányban.

• A szerszám kivételéhez a szerszámbefogó

perselyét húzza hátra (6), majd a szerszámot

húzza ki a szerszámbefogóból.

A kiegészít fogantyú felszerelése (E1 - E2

ábra)

A kiegészít fogantyút mind a gép elejére, mind a

hátuljára (menetes furatokba) fel lehet szerelni.

A jobbos, vagy balos felszereléshez mindkét

oldalon talál menetes furatokat.

A munka megkezdése el tt mindig

gy z djön meg arról, hogy a kiegészít

fogantyút megfelel en rögzítette-e.

A fogantyú mells helyzetbe szerelése (E1 &

E2 ábra)

• Az acélbilincset (16) húzza rá a befogónyakra

(7). A bilincs végeit nyomja egymáshoz, tegye

fel a perselyt (14), és tegye bele a csapszeget

(15).

• Tegye fel a szorítótárcsát (13), de még ne

húzza meg, és csavarozza fel a kiegészít

fogantyút (8).

• A kiegészít fogantyút (8) húzza meg.

• A fogantyút fordítsa a munkához megkívánt

helyzetbe. Vízszintes fúrásokhoz, nagy

fúróátmér k esetén, a fogantyút az optimális

szerszámmegvezetés érdekében kb. 20°-ra

fordítsa el a szerszám függ leges tengelyéhez

képest (lásd az E2 ábrát).

• A kiegészít fogantyú beállított helyzetének

rögzítéséhez jól húzza meg a szorítótárcsát (9).

A fogantyú hátsó helyzetbe szerelése (E3 &

E4 ábra)

Függ leges (fej feletti, vagy lefelé irányuló)

munkák végzése esetén javasoljuk, hogy a

fogantyút a hátsó menetes furatba fogja be (lásd

a D4 ábrát is).

• Vegye le elölr l a fogantyút (8).

A tartót (20) ne szerelje le, arra a furatmélység

beállító (11) rögzítése miatt továbbra si

szüksége lesz.

• Csavarozza a hátsó menetes furatok (10)

egyikébe (jobbra, vagy balra) a kiegészít

fogantyút, és jól húzza meg.

A furatmélység beállító behelyezése (F ábra)

• Tegye a szerszámbefogóba a fúrót.

• Lazítsa le a szárnyas anyát (17), és a furatba

dugja be a furatmélység beállítót (11).

• A fúró végét mer legesen érintse valamilyen

felülethez, és ehhez viszonyítva állítsa be a

fúrás mélységét a furatmélység beállítóval

(11), lásd az ábrát.

• Húzza meg a szárnyas anyát.

Használati utasítás

• A használati utasítást és az érvényes

biztonsági el írásokat mindig tartsa be.

• Falazatok fúrása vagy vésése esetén

el bb derítse, merre vezetnek villamos

vezetékek és vízvezetékcsövek.

• Munka közben csak könnyedén

nyomja a fúrógépet (kb. 20 kg).

MAGYAR

A túl er s nyomás nem növeli a

megmunkálási sebességet, s t

negatívan hat a teljesítményre és a

gép élettartamára.

Fúrás csigafúróval (teljes átmér kifúrása) (A

ábra)

• Állítsa be az üt er - és fordulatszám-

szabályozó kapcsolót (2) a megmunkáláshoz

szükséges értékre.

• Az üzemmód kapcsolót (4) állítsa "ütvefúrás"

üzemmódra.

• Tegye a szerszámbefogóba a megfelel fúrót.

• Szerelje fel a kiegészít fogantyút (8), és

fordítsa a kívánt helyzetbe.

• Zsákfurat esetén állítsa be a furatmélységet.

• Jelölje meg a furat helyét.

• Helyezze a fúró csúcsát a jelölésre, és

kapcsolja be a f kapcsolót (1).

• A gép kikapcsolásához engedje fel a f kapcsolót.

A munka befejeztével a gépet mindig kapcsolja

ki (f kapcsoló kikapcsolt állapotban). Csak a

kikapcsolt gép csatlakozódugóját szabad a

konnektorból kihúzni.

Fúrás fúrókoronával (A ábra)

• Állítsa be az üt er - és fordulatszám-

szabályozó kapcsolót (2) a megmunkáláshoz

közepes, vagy magas fordulatra.

• Az üzemmód kapcsolót (4) állítsa "ütvefúrás"

üzemmódra.

• Szerelje fel a kiegészít fogantyút (8), és

fordítsa a kívánt helyzetbe.

• Tegye a szerszámbefogóba a megfelel

fúrókoronát.

• A fúrókoronába tegye bele a központosító

fúrót.

• A központosító fúrót helyezze a megjelölt

furatközépre, és nyomja meg a f kapcsolót

(1). A fúrókoronával kb. 1 cm mélyen fúrjon az

anyagba.

• Kapcsolja ki a gépet, és vegye ki a

központosító fúrót. A fúrókoronát tegye a már

kifúrt vágatba, és folytassa a fúrást.

• Amennyiben a furat mélysége meghaladja a

fúrókorona magasságát, akkor a fúrókorona

belsejében létrejöv (beton)hengert ki kell

vésnie.

Amennyiben átmen furatot fúr, akkor a

furatélek sérülésének elkerülése érdekében

el ször fúrja át teljesen az anyagot, a

központosító fúró átmér jének megfelel átmér j

fúróval. Ezt követ en a fúrókoronával a falat két

oldalról (fél-fél falmélységig) fúrja meg.

• A gépet a fent leírt módon kapcsolja ki.

Vésés és bontás (A ábra)

• Állítsa be az üt er - és fordulatszám-

szabályozó kapcsolót (2) a megmunkáláshoz

szükséges értékre.

• Állítsa be az üzemmódot – a választókart (4)

„csak vésés” állásba.

• Fogja be a vés szerszámot, és a

szerszámbefogót állítsa be a 8

szerszámhelyzet egyikébe.

• Szerelje fel a kiegészít fogantyút (8), és

fordítsa a kívánt helyzetbe.

• Nyomja be a f kapcsolót, és kezdje meg a

vésést.

• A gépet a fent leírt módon kapcsolja ki.

Az SDS-max

fúrók és vés k nem tartozékok,

azokat vásárolnia kell.

A géphez alkalmazható szerszámokról a

BERNER szerszámokat értékesít szakboltokban

kaphat további információkat.

Karbantartás

A BERNER villamos kéziszerszámokat úgy

fejlesztettük ki, hogy azok a lehet leghosszabb

élettartamuk alatt minimális karbantartást

igényeljenek. A tartós és kifogástalan

üzemeltetésnek a rendszeres tisztítás az

alapfeltétele.

• A karbantartás-kijelz (3) kigyulladása után

minél el bb adja be a gépet karbantartásra a

BERNER szakszervizbe.

Kenés

Az Ön gépe nem igényel semmilyen utólagos

kenést sem.

MAGYAR

Tisztítás

Gondoskodjon arról, hogy a szell z nyílások

mindig tiszták legyenek, a fúrógép házát puha

ruhával tisztítsa meg.

Újrafeldolgozás

A kiszolgált akkumulátoros, vagy hálózati

BERNER gépeket a felhasználó leadhatja a

BERNER szakboltokban, vagy közvetlenül

megküldheti a cégünknek. Az újrahasznosítás

folyamán azokat az anyagokat amelyeket még

hasznosítani lehet (réz, alumínium, m anyag stb.)

a gépekr l leszereljük és újra felhasználjuk, a

maradék, hasznosíthatatlan anyagokat, pedig az

el írásoknak megfelel en megsemmisítjük. Ehhez

viszont a folyamat részvev inek (felhasználók,

szakkeresked k, gyártók) együttm ködése

szükséges.

GARANCIA ÉS VEV SZOLGÁLAT

Minden szerszámot, alkatrészt, vagy

tartozékot alaposan ellen rzünk, miel tt azt

gyárunkból kiszállítjuk. Amennyiben ennek

ellenére a szerszámon valamilyen

meghibásodást észlel, akkor a szerszámot

küldje meg közvetlenül cégünk

vev szolgálatának, vagy a legközelebbi

szerz déses BERNER szakszerviznek.

A 12 hónapos garancia a vásárlás napjával

kezd dik. A vásárlás napját az eredeti

számlával kell igazolni. A garanciaid n belül

garantáljuk:

• a meghibásodások ingyenes javítását,

• a sérült részek ingyenes cseréjét,

• az ingyenes szakszervizt.

A garancia jogosultsága elismerésének

alapfeltétele, hogy a meghibásodás nem

szakszer tlen használat miatt következett be,

és hogy a gépen csak a BERNER cég eredeti,

vagy az általa engedélyezett és ajánlott

alkatrészeket és tartozékokat használták.

A szerz déses szakszervizek jegyzékét

a hátlapon találja.

MAGYAR

Niederlassung Chemnitz

Paul-Gruner-Straße 58

D - 09120 Chemnitz

Telefon 03 71/27 80 39-17

Telefax 03 71/27 80 39-16

PL-Polen

BERNER Polska

Spolka z.o.o

Ul. Wielicka 44 c

PL-30-522 Krakow

Telefon 00 48/126 55 43 19

Telefax 00 48/126 55 28 57

email: info@berner.pl

www.berner.pl

H - Ungarn

BERNER Kft

Táblás u. 34

H - 1097 Budapest

Telefon 00 36-1/3 47 10 59

Telefax 00 36-1/3 47 10 45

email: info@berner.hu

www.berner.hu

I - Italien

BERNER S.p.A.

Via dell’Elettronica, 15

I - 37139 Verona

Telefon 00 39-045/8 67 01 11

Telefax 00 39-045/8 67 01 34

email: info@berner.it

www.berner.it

L - Luxemburg

BERNER Succ. Luxembourg

105, Rue des Bruyères

L - 1274 Howald

Telefon 00 35-2/40 89 90

Telefax 00 35-2/40 89 91

email: info@berner.lu

www.berner.lu

Niederlassung Dresden

Niedersedlitzer Straße 54 - 62

D - 01257 Dresden

Telefon 03 51/2 80 93 80

Telefax 03 51/2 81 69 18

N - Norwegen

BERNER A/S

Røykenveien 70

N - 1371 Asker

Telefon 00 47/66 76 55 80

Telefax 00 47/66 76 55 81

email: berner@berner.no

www.berner.no

NL - Niederlande

BERNER Produkten b.v.

Vogelzangweg 175

NL - 6374 AC Landgraaf

Telefon 00 31-45/5 33 91 33

Telefax 00 31-45/5 31 45 88

email: info@berner.nl

www.berner.nl

P - Portugal

BERNER Lda.

Edificio BERNER

Estrada Nacional 247-5

Manique de Baixo

P - 2785 São Domingos de Rana

Telefon 00 351 / 21 / 4 48 90 60

Telefax 00 351 / 21 / 4 48 90 69

email: berner_portugal@berner.pt

www.berner.pt

S - Schweden

Albert BERNER

Montageteknik AB

Kumla Gårdsväg 18

S - 14563 Norsborg

Telefon 00 46 / 85 78 77 800

Telefax 00 46 / 85 78 77 806

email: info@berner.se

www.berner.se

Holding

D - Deutschland

BERNER GmbH

Bernerstraße 6

D - 74653 Künzelsau

Telefon 0 79 40 / 121-500

Telefax 0 79 40 / 121-610

email: info@berner-holding.de

www.berner-holding.de

Verkaufsniederlassungen

BERNER Profi Point

Fügerstr. 3 - Am Europaplatz

D-74076 Heilbronn

Telefon 07131 / 76 70 80

Telefax 07131 / 76 70 82

BERNER Profi Point

Mittenheimer Straße 66

D-85764 Oberschleißheim

Telefon 0 89 / 37 50 54 -0

Telefax 0 89 / 37 50 54 -20

Vertriebsgesellschaften

A - Österreich

BERNER Gesellschaft m.b.H.

Industriezeile 36

A - 5280 Braunau am Inn

Telefon 00 43-77 22/800-0

Telefax 00 43-77 22/800-186

email: berner@berner.co.at

www.berner.co.at

B - Belgien

BERNER Belgien NV/SA

Bernerstraat 1

B-3620 Lanaken

Telefon 00 32-89/71 91 91

Telefax 00 32-89/71 91 85

email: info@berner.be

www.berner.be

CH - Schweiz

Montagetechnik BERNER AG

Kägenstraße 8

CH - 4153 Reinach/BL 1

Telefon 00 41-61/7 15 92 22

Telefax 00 41-61/7 15 93 33

email: berner-ag@berner-ag.ch

www.berner-ag.ch

CZ - Tschechien

BERNER spol. s r.o.

Jinonická 80

CZ - 15800 Praha 5

Telefon 00 420 / 25 72 90 -666

Telefax 00 420 / 25 72 90 -660

email: berner@berner.cz

www.berner.cz

BERNER Profi Point

Meeraner Straße 5-7

D-12681 Berlin

Telefon 030 / 6 31 05 62

Telefax 030 / 6 31 05 61

D - Deutschland

Albert BERNER GmbH

Bernerstraße 4

D - 74653 Künzelsau

Telefon 0 79 40 / 121-0

Telefax 0 79 40 / 121 -305 Bau

Telefax 0 79 40 / 121 -316 Kfz

email: berner@berner.de

www.berner.de

DK - Dänemark

BERNER A/S

Stenholm 2

DK - 9400 Nørresundby

Telefon 00 45/99 36 15 00

Telefax 00 45/98 19 24 14

email: berner@berner.dk

www.berner.dk

E - Spanien

BERNER Montaje y Fijación S.L.

Camino San Anton s/n°

E - 1819 Ambroz (Granada)

Telefax 0 349 / 58 445 -210

Telefax 0 349 / 58 445 -464

email: berner-spain@berner.es

www.berner.es

F - Frankreich

BERNER s.a.r.l.

Zi Les Manteaux

F - 89331 St. Julien du Sault Cedex

Telefon 00 33-3/86 99 43 00

Telefax 00 33-3/86 99 43 20

email: info@berner.fr

www.berner.fr

Produkt Specifikationer

Mærke:	Berner
Kategori:	Borehammer
Model:	BHD8

Har du brug for hjælp?

Hvis du har brug for hjælp til Berner BHD8 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Borehammer Berner Manualer

Berner BHD8 Manual

5 Oktober 2022

Berner BHD5 Manual

5 Oktober 2022

Borehammer Manualer

Nyeste Borehammer Manualer

Makita HR3541FC Manual

5 Oktober 2022

Makita HR2010 Manual

5 Oktober 2022

Black And Decker KD860 Manual

5 Oktober 2022

5 Oktober 2022

5 Oktober 2022

5 Oktober 2022

5 Oktober 2022

5 Oktober 2022

5 Oktober 2022

Hitachi DH 24DVC Manual

5 Oktober 2022
