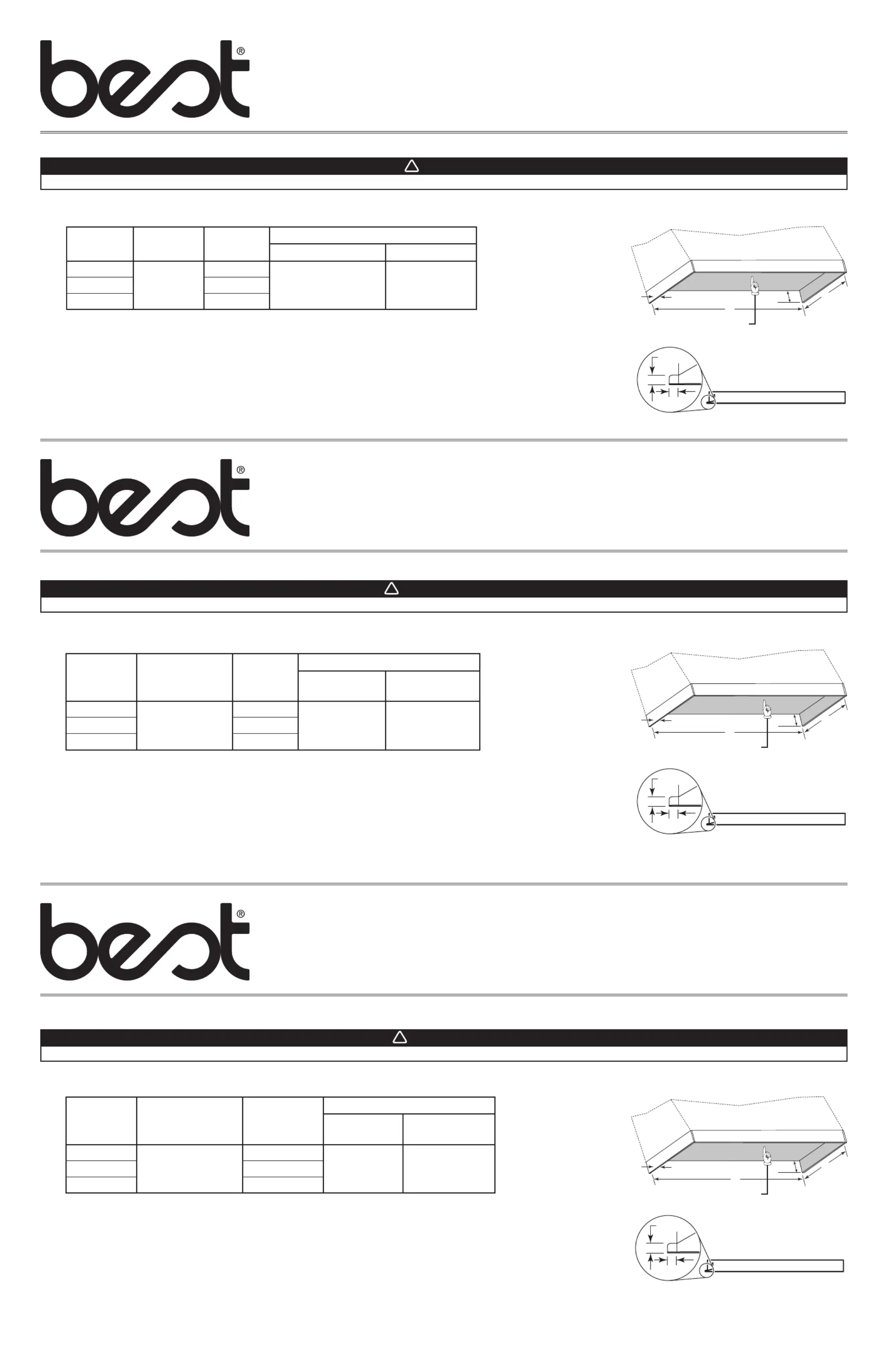

CUSTOM HOOD LINER INSTALLATION

MODELS: ALCC630SB, ALCC636SB ALCC642SBAND

INSTALLATION DE REVÊTEMENT D’ARMOIRE

MODÈLES : ALCC630SB, ALCC636SB ALCC642SBET

INSTALACIÓN DE LA CUBIERTA DE LA CAMPANA

MODELOS: ALCC630SB, ALCC636SB ALCC642SBY

BEST

; Hartford, Wisconsin www.BestRangeHoods.com 800 558-1711

BEST

; Drummondville, Qc, Canada www.BestRangeHoods.ca 866 737-7770

PRELIMINARY INSTRUCTIONS

Refer to the table below to use the right custom hood base dimensions for the liner model to be installed. For the liner installation, only the bottom of the custom hood is needed.

Do not finalize the entire custom hood yet, because an access is needed for the power pack electrical connection and duct connection.

NOTES: 1. We recommend the base of the custom hood to be 3/4" thick plywood. We recommend the sides, front and

backboard (if included) of the custom hood to be 3/4" thick, assuming standard cabinet widths. The INSIDE

DEPTH shown in the table below assumes a minimum cabinet backboard thickness of 3/8".

2. If the custom hood base has a backboard, scribe in two 1/2" notches to allow for the side flange extension of the

main liner plate, if necessary.

Consider the shape and size of the power pack to determine the configuration of the custom hood. For more details, refer

to the installation manual of the power pack.

For custom hood liner detailed installation instructions, see the reverse of this page.

When building a custom hood for a power pack, al ollow all applicable construction codes and standards.ways f

WARNING

1/2”

HA0070A

1/2”

2”

HA0069A

Plywood base thickness: 3/4”

Recommended

thickness: 3/4”

NOTE 1:

NOTE 2:

MODELS

POWER PACK

MODELS

I NSIDE WIDTH

( ) (A)INCHES

NSIDE DEPTH INCHES ( ) (B)

ITHOUT BACKBOARD ITH BACKBOARD W

ALCC630SB

CC65I28SB

AND

CC67I28SB

28½

16-3/8 TO 18 16

TO 17-13/16ALCC636SB 34½

ALCC642SB 40½

INSTRUCTIONS PRÉLIMINAIRES

Afin de déterminer à quelles dimensions d’armoire correspond le revêtement, voir le tableau ci-dessous. Il n’y a que la base de l’armoire qui est nécessaire pour l’installation du

revêtement. Ne pas finaliser l’armoire tout de suite; garder un accès pour le futur branchement électrique de la hotte encastrable et pour relier son conduit.

NOTES : 1. Nous recommandons que la base de l’armoire soit faite en contreplaqué de 3/4 po d’épaisseur. Nous

recommandons que l’épaisseur de l’arrière (le cas échéant), de l’avant et des côtés de l’armoire soit de 3/4 po.

La PROFONDEUR INTÉRIEURE indiquée dans le tableau ci-dessous sous-entend que l’épaisseur minimale

de l’arrière de l’armoire est de 3/8 po.

2. Si la base de l’armoire a un panneau arrière, y faire 2 incisions de 1/2 po pour permettre l’insertion des arêtes

en coin de la plus grande plaque de revêtement (si nécessaire).

Considérer la forme et la dimension de la hotte encastrable afin de déterminer la configuration de son armoire. Voir le guide

d’installation de la hotte encastrable pour plus de détails. Voir le verso de cette page pour les instructions détaillées de l’installation du revêtement d’armoire.

Toujours suivre tous les codes en vigueur et standards de la construction lors de la construction d’une armoire pour une hotte encastrable.

AVERTISSEMENT

1/2 po

HA0070F

1/2 po

2 po

HA0069F

Épaisseur du contreplaqué : 3/4 po

Épaisseur

recommandée :

3/4 po

NOTE 1 :

NOTE 2 :

MODÈLES

M ODÈLES DE HOTTE

ENCASTRABLE

L ARGEUR

INTÉRIEURE

(POUCES) (A)

ROFONDEUR INTÉRIEURE POUCES ( ) (B)

S ANS

PANNEAU ARRIÈRE

AVEC

PANNEAU

ARRIÈRE

ALCC630SB

CC65I28SB

CC67I28SB

28½

16-3/8 À 18 16

À 17-13/16ALCC636SB 34½

ALCC642SB 40½

INSTRUCCIONES PRELIMINARES

Consulte la tabla que se muestra a continuación para utilice la base de dimensiones apropriadas a la campana. Para instalar la cubierta solo necesitará la parte inferior de la campana.

No termine la instalación todavía, p1-ya que necesitará dejar una entrada para la conexión eléctrica y la conxión del conducto.
