Art. 46-2009_2010
• Försök aldrig lossa IR-sensorns linsskydd, efter-
som detta kommer att skada IR-sensorn, samt
medföra att garantin upphör.
• Kontrollera att produkten är hel. Använd aldrig
produkten om någon del är skadad.
• Sänk aldrig ner produkten i vatten eller annan
vätska och skölj den inte under rinnande vatten.
VARNING! Om ovanstående föreskrifter inte efter-
följes kan en olycka ske, som i sin tur kan leda till
allvarlig person- eller egendomsskada.
SÄRSKILDA RISKER
Följer man säkerhetsföreskrifterna minimeras risken
för skada på person och egendom, men det kan ändå
uppstå riskfyllda situationer. Var särskilt uppmärksam
på följande:
• Risk för elstöt. Läs alltid säkerhetsföreskrifterna
före användning.
MONTERING
Sensorns placering
• Sensorn fungerar bäst om den monteras på 2,5
meters höjd över marken.
• Montera inte sensorn nära buskar, träd eller lik-
nande som kan trigga den vid vind eller regn.
• Rikta inte sensorn mot en ljuskälla som kan störa
funktionen när "lux" ställs in.
• Sensorn fungerar bäst vid rörelse tvärs över
fältet som den känner av. Funktionen är sämre
vid rörelse rakt mot eller ifrån sensorn. Ha detta i
åtanke vid placeringen av sensorn.
• Blockera inte sensorns dräneringshål.

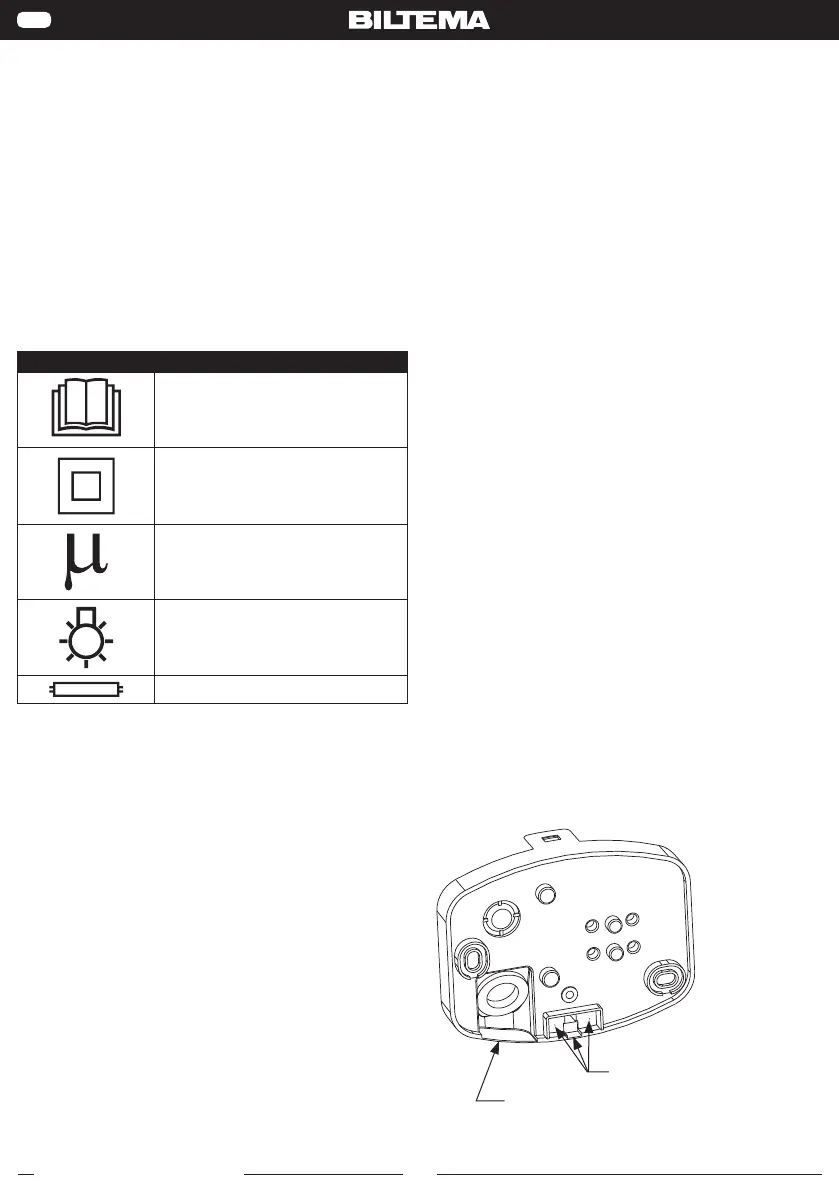

Kabel-
genomföring
Dräneringshål

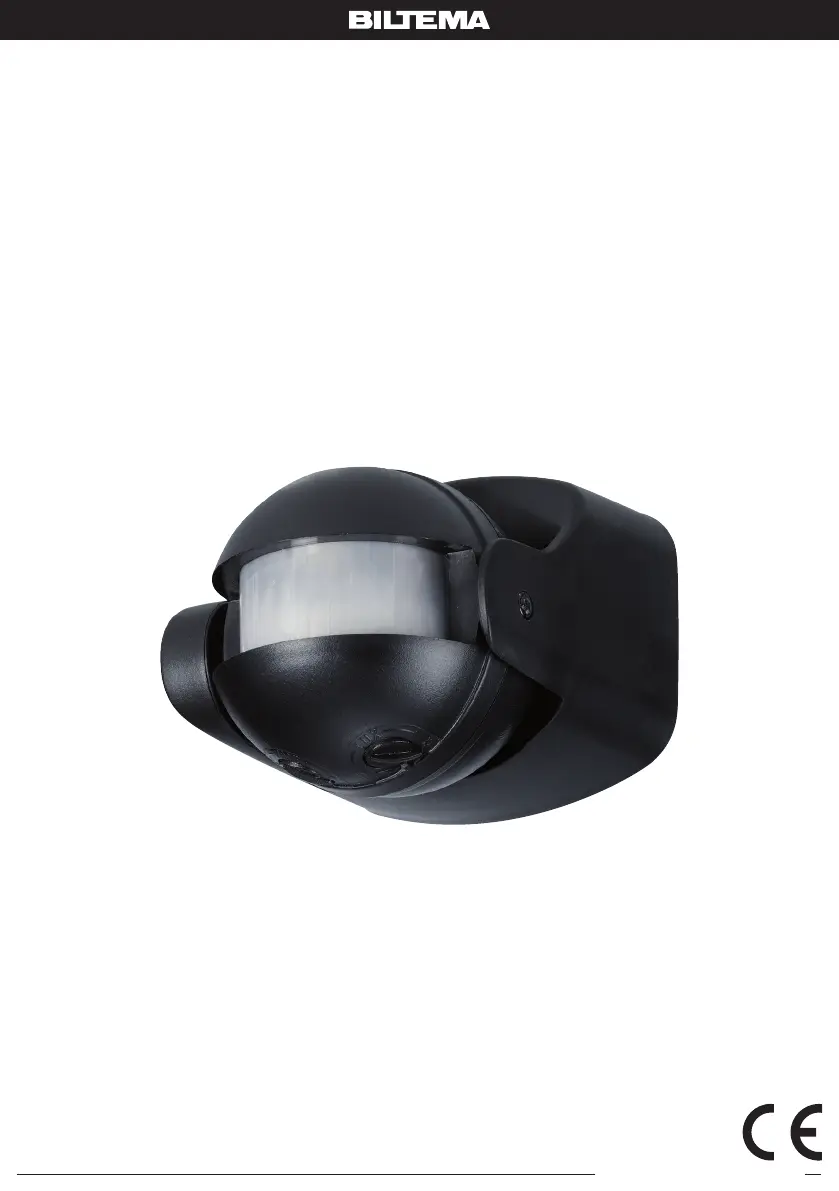

RÖRELSEVAKT
INTRODUKTION
Denna rörelsevakt är avsedd för automatisk rörel-
seaktivering av extern ljuskälla och kan användas
inomhus och utomhus.
Denna manual ska läsas före montering och använd-
ning samt sparas för framtida bruk. Var särskilt upp-
märksam på säkerhetsföreskrifterna och varningar.
MÄRKNING
SYMBOL INNEBÖRD
Manual medföljer och ska läsas innan
användning samt sparas för framtida
referens
Dubbellisolerad
Micro gap konstruktion
Glödljus
Lysrör
TEKNISKA DATA
Inkoppling: . . . . . . . . . . . . . . . .220 – 240 VAC, 50 Hz
Justerbart skymningsrelä: . . . .5 – 200 Lux
Justerbar inkopplingstid: . . . . .min. 10 sek. ± 5 sek.
. . . . . . . . . . . . . . . . . . . . . . . . . .max. 4 min. ± 1 min.
Max belastning LED: . . . . . . . . .150 W (max 6st)
Max belastning glödljus: . . . . . .1000 W
Max belastning lysrör: . . . . . . .300 W
Avkänningsområde, horisontellt: 180°
Räckvidd: . . . . . . . . . . . . . . . . .max. 10 m
Monteringshöjd: . . . . . . . . . . . .1,8 – 2,5 m
Kapslingsklass: . . . . . . . . . . . . .IP44
SÄKERHETSFÖRESKRIFTER
• Läs alltid säkerhetsföreskrifterna före användning.
• Rörelsevakten ska kopplas in av behörig
elektriker.
• Koppla bort strömmen innan montering påbörjas
för att undvika elektrisk stöt.
• Sensorns ytterhölje får ej öppnas.
• Produkten får ej modieras.
