Side 1/19

- 1 -

8 622 400 989

Radio / Cassette

Sicherheitshinweise

Vor Einbau Ihres Autoradios die Einbau- und

Anschlußvorschriften lesen.

Für die Dauer der Montage und des Anschlusses

ist der Minuspol der Batterie abzuklemmen.

Hierbei sind die Sicherheitshinweise des Kfz-

Herstellers (Airbag, Alarmanlagen, Bordcomputer,

Wegfahrsperren) zu beachten.

Beim Bohren von Löchern darauf achten, daß

keine Fahrzeugteile (Batterie, Kabel,

Sicherungskasten) beschädigt werden.

Der Querschnitt des Pluskabels darf 2,5 mm2 nicht

unterschreiten. Das Gerät ist mit einer Sicherung,

10 A flink, abgesichert.

Das Seitenteil des Autoradiogehäuses wird im

Betrieb sehr heiß.

Achtung: Es ist darauf zu achten, daß keine Kabel

am Gehäuse anliegen.

Einbauanleitung

Fitting instructions

Instructions de montage

Istruzioni di montaggio

Inbouwinstrukties

Monteringsanvisning

Instrucciones de montaje

Instruções de montagem

Augsburg RCR 87

Dakota RCR 127

Essen RCR 127

Granada RCR 127

Lugano RCR 87

Mitgelieferte Montage- und Anschlußteile

Malaga RCR 127

Milano RCR 127

Porto RCR 87

San Marino RCR 127

Verona RCR 127

- 2 -

8 601 910 002

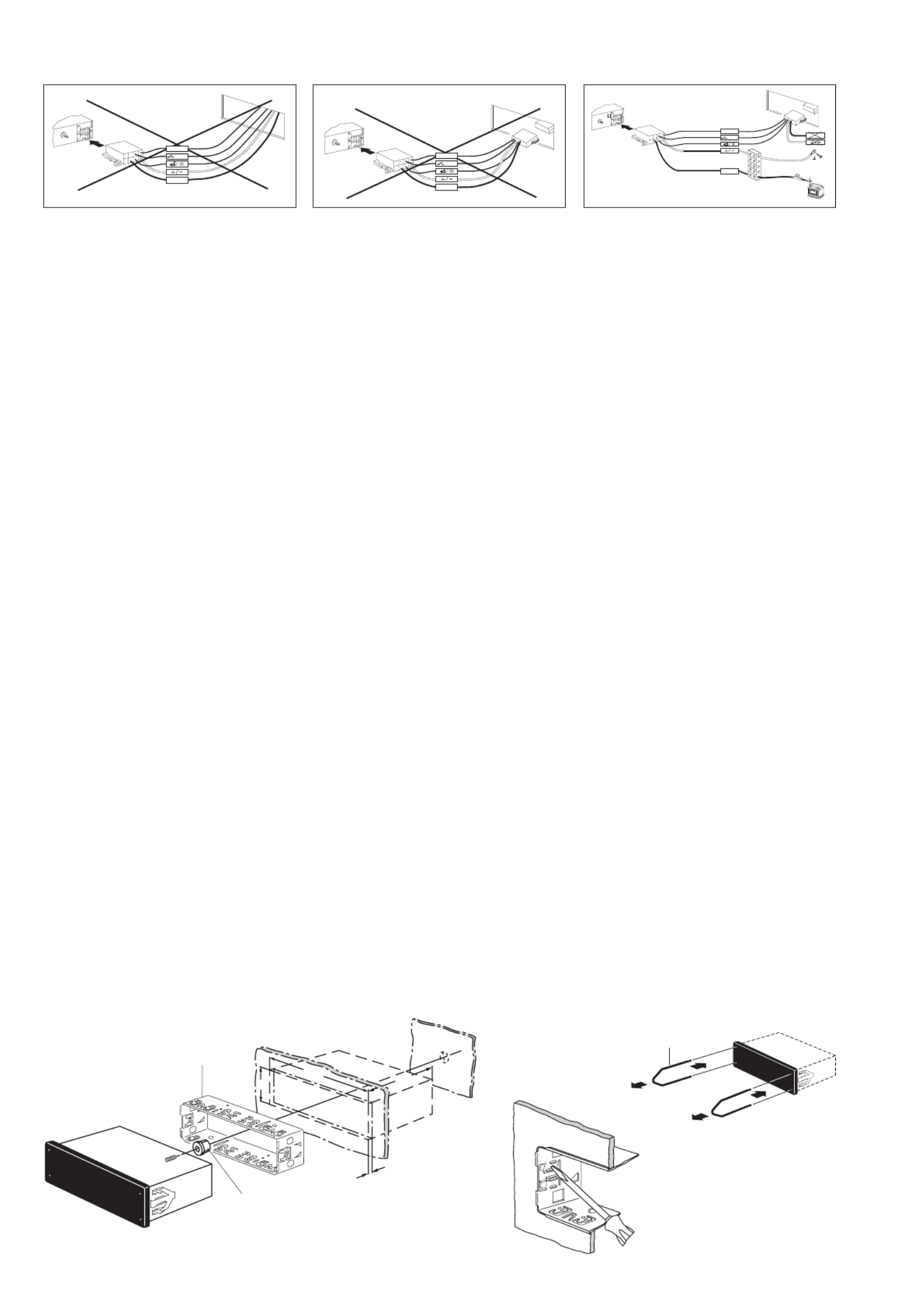

Fig. 2

Fig. 3

Fig. 1

Illustrationen

Anschluß

1111 1Zur Ausschöpfung der vollen Autoradio-Ausgangsleistung und zur

Vermeidung von elektrischen Fehlanschlüssen bei fahrzeugseitigen

ISO-Steckern, ist es empfehlenswert den Kfz-speziﬁschen Plus- /

Minusanschluß bei diesem Autoradio nicht zu verwenden.

2 2

2 Fehlanschlüsse können grundsätzlich bei Verwendung Kfz-spezi-

ﬁscher Blaupunkt-Adapterkabel vermieden werden, aber !

3 3 3 3

3 aufgrund zu geringer Kabelquerschnitte im Fahrzeug ist zusätzlich

zum Kfz-spezifischen Blaupunkt-Adapterkabel für den Plus- / Minus-

anschluß das Anschlußkabel 7 607 884 093 zu verwenden.

Unbedingt Fig 4, 5 beachten.

Vorteil: die fahrzeugseitige Verkabelung wird hierbei nicht beschädigt.

Hinweise für vorgerüstete Fahrzeuge, z.Z. Audi/VW, Ford,

Honda, Mercedes, Porsche, Renault.

Ist der Radioanschluß im Auto bereits werkseitig mit einer 10 A -

Sicherung abgesichert, so wird nur noch das fahrzeug-speziﬁsche

Adapterkabel zum Anschluß benötigt.

Plusanschluß

Dauerpluskabel am Kfz-spezifischen Blaupunkt-Adapterkabel abschnei-

den, mit Anschlußkabelkabel 7 607 884 093 verbinden und direkt am

Pluspol der Batterie anklemmen.

Minusanschluß

Minuskabel nicht am Minuspol der Batterie anklemmen.

Minuskabel am Kfz-speziﬁschen Blaupunkt-Adapterkabel abschnei-

den, mit Anschlußkabelkabel 7 607 884 093 verbinden und Minuskabel

zu einem geeigneten Massepunkt verlegen z.B. Karosserieschraube,

Karosserieblech und entsprechend Massepunkt kürzen ,

(keine Leitungsringe bilden).

In einigen Fahrzeugen liegt ein 10poliger Stecker im Einbauschacht.

Dieser Stecker darf nicht am Autoradio angeschlossen werden, da es

sonst zu Beschädigungen am Radio kommt (aufbrennen von Leiter-

bahnen).

Autoradioeinbauvorbereitung

Das Autoradio wird in den vom Fahrzeughersteller vorgesehenen

Autoradioausschnitt eingebaut. Autoradioausschnitt freilegen (Ablage-

fach oder Blindblende ausclipsen) oder Autoradioausschnitt auf

182 x 53 mm ausarbeiten.

Für Fahrzeuge mit abweichender Einbausituation liefert Blaupunkt für

die gängigsten Fahrzeuge fahrzeugspeziﬁsche Einbausätze für 50 mm

Geräte.

Prüfen Sie daher, welche Einbausituation im Fahrzeug vorliegt, und

verwenden Sie zum Einbau gegebenenfalls einen fahrzeugspeziﬁschen

Einbausatz, z. B. Audi A3/A4/A6/A8: 7 608 0214 73/74.

Hinweis:

Die zum Lieferumfang dieses Autoradios gehörende Halterung ermög-

licht den Einbau in Fahrzeugen mit DIN-Autoradioausschnitt von

182 x 53 mm, 165 mm Einbauraum und einer Instrumententafeldicke im

Bereich der Befestigungslaschen von 1 - 20 mm, siehe Fig. 1.

Hinter den Autoradioausschnitt fassen und prüfen, welche Befestigungs-

laschen der Halterung umgebogen werden können.

Hinweis: Möglichst alle Befestigunglaschen umbiegen.

Halterung in den Ausschnitt einsetzen und die Befestigungslaschen mit

einem Schraubendreher umbiegen, siehe Fig. 1, 2.

Anschluß

Anschlußhinweise ..................................................................... Fig. 4

Plus-/Minus-Anschluß mit Kfz.speziﬁsche Adapterkabel .......... Fig. 5

Plus-/Minus-Anschluß mit Anschlußkabel 7 607 884 093 ......... Fig. 5a

Lautsprecheranschluß 4 AL (4 Ω/35 W) .................................. Fig. 6

LF = links vorn, RF = rechts vorn, LR = links hinten, RR = rechts hinten.

Anschluß mit fahrzeugseitigem QuickOut

Bei Fahrzeugen, die fahrzeugseitig mit QuickOut ausgerüstet sind (z.Z.

Opel), muß die fahrzeugseitige QuickOut ausgebaut und Adapterkabel

verwendet werden.

Autoradioeinbau

Autoradio von vorn in die Halterung einsetzen und einschieben, bis die

seitlichen Rastfedern rechts und links arretieren (deutliches Knacken

hörbar).

Autoradioausbau

Bügel links und rechts in die vorhandenen Löcher der Blende stecken

und so weit eindrücken, bis deutliches Knacken zu hören ist (seitliche

Federn entriegelt). Gerät an den beiden Bügeln herausziehen, siehe

Fig. 3.

Hinweis: Eingerastete Bügel können nur nach Herausziehen

des Gerätes entfernt werden.

Änderungen vorbehalten!

Autoradioanschluß

ISO-Stecker Fahrzeugseitig

Autoradioanschluß

mit Adapterkabel

Autoradioanschluß

mit Adapter- und Anschlußkabel

182

165

8 601 310 742

1-20

8 600 460 050

+12V/Kl15

+12V

per.+12V

+12V/Kl15

+12V

+12V / Kl15

+12V

per.+12V

15A

12V

per.+12V

7 607 884 093
