Side 1/13

- 1 -

Sicherheitshinweise

Einbau- und Anschlußvorschriften

Für die Dauer der Montage und des Anschlusses

ist der Minuspol der Batterie abzuklemmen.

Hierbei sind die Sicherheitshinweise des Kfz-

Herstellers (Airbag, Alarmanlagen, Bordcomputer,

Wegfahrsperren) zu beachten.

Beim Bohren von Löchern darauf achten, daß

keine Fahrzeugteile (Batterie, Kabel,

Sicherungskasten) beschädigt werden.

Der Querschnitt des Pluskabels darf 2,5 mm2 nicht

unterschreiten. Das Gerät ist mit einer Sicherung,

10 A flink, abgesichert.

Das Seitenteil des Autoradiogehäuses wird im

Betrieb sehr heiß.

Achtung: Es ist darauf zu achten, daß keine Kabel

am Gehäuse anliegen.

8 622 400 222 (11/95)

PARIS

Einbauanleitung

Fitting instructions

Instructions de montage

Istruzioni di montaggio

Inbouwinstrukties

Monteringsanvisning

Instrucciones de montaje

Instruções de montagem

Paris

RCM 104

Radio / Cassette

- 2 -

Anschluß mit fahrzeugseitigen Systemsteckern

Fahrzeugseitige Plus-/ Minus-Systemstecker nicht

verwenden.

Für den Plus- / Minusanschluß das Anschlußkabel 7 607 884 093

verwenden, Fig. 4, 5.

In einigen Mercedes-Fahrzeugen liegt ein 10poliger Stecker im Einbau-

schacht. Dieser Stecker darf nicht am Autoradio angeschlossen werden,

da sonst der Schaltplus für Antenne/Verstärker gegen Masse kurzge-

schlossen wird und eine Leiterbahn im Radio aufbrennt.

Hinweis:

Die zum Lieferumfang dieses Autoradios gehörende Halterung ermög-

licht den Einbau in Fahrzeugen mit DIN-Autoradioausschnitt von

182 x 53 mm, 165 mm Einbauraum und einer Instrumententafeldicke im

Bereich der Befestigungslaschen von 1 - 20 mm, siehe Fig. 1.

Für Fahrzeuge mit abweichender Einbausituation liefert Blaupunkt für

die gängigsten Fahrzeuge fahrzeugspeziﬁsche Einbausätze für 50 mm

Geräte.

Prüfen Sie daher, ob die Einbausituation im Fahrzeug vorliegt, und

verwenden Sie zum Einbau gegebenenfalls einen fahrzeugspeziﬁschen

Einbausatz, z. B. Audi A4/A6/A8: 7 608 0214 73.

Autoradioeinbauvorbereitung

Das Autoradio wird in den vom Fahrzeughersteller vorgesehenen

Autoradioausschnitt eingebaut.

Autoradioausschnitt freilegen (Ablagefach oder Blindblende ausclipsen)

oder Autoradioausschnitt auf 182 x 53 mm ausarbeiten.

Hinter den Autoradioausschnitt fassen und prüfen, welche Befestigungs-

laschen der Halterung umgebogen werden können.

Hinweis: Möglichst alle Befestigunglaschen umbiegen.

Halterung in den Ausschnitt einsetzen und die Befestigungslaschen mit

einem Schraubendreher umbiegen, siehe Fig. 1, 2.

Anschluß

Anschlußhinweise ........................................................................ Fig. 4

Plus-/Minus-Anschluß .................................................................. Fig. 5

Equalizer- und Ampliﬁeranschluß ................................................ Fig. 6

Dem Ampliﬁer beiliegendes Anschlußkabel oder Anschlußblock

7 607 874 003 verwenden.

Lautsprecheranschluß: 4 Lautsprecher (4 Ω/25 W) .................... Fig. 7

Anschluß CD-Player ................................................................. Fig. 8/9

Dem CD-Changer beiliegendes Anschlußkabel oder Anschlußblock-

verwenden.

Anschluß IR-Fernbedienung RC-05 .......................................... Fig. 10

Das beiliegende Anschlußkabel der IR-Fernbedienung verwenden.

Bei Bedarf können die Anschlußkabel 7 607 647 093 und 7 607 648 000

zusätzlich verwendet werden.

Bei Verwendung der IR-Fernbedienung ist ein QuickOut-Betrieb nicht

möglich.

Anschluß mit fahrzeugseitigem QuickOut

Bei Fahrzeugen, die fahrzeugseitig mit QuickOut ausgerüstet sind

(z.Z. Opel), muß die fahrzeugseitige QuickOut ausgebaut werden.

Autoradioeinbau

Autoradio von vorn in die Halterung einsetzen und einschieben, bis die

seitlichen Rastfedern rechts und links arretieren (deutliches Knacken

hörbar).

Autoradioausbau

Bügel links und rechts in die vorhandenen Löcher der Blende stecken

und so weit eindrücken, bis deutliches Knacken zu hören ist (seitliche

Federn entriegelt).

Gerät an den beiden Bügeln herausziehen, siehe Fig. 3.

Hinweis: Eingerastete Bügel können nur nach Herausziehen

des Gerätes entfernt werden.

Änderungen vorbehalten!

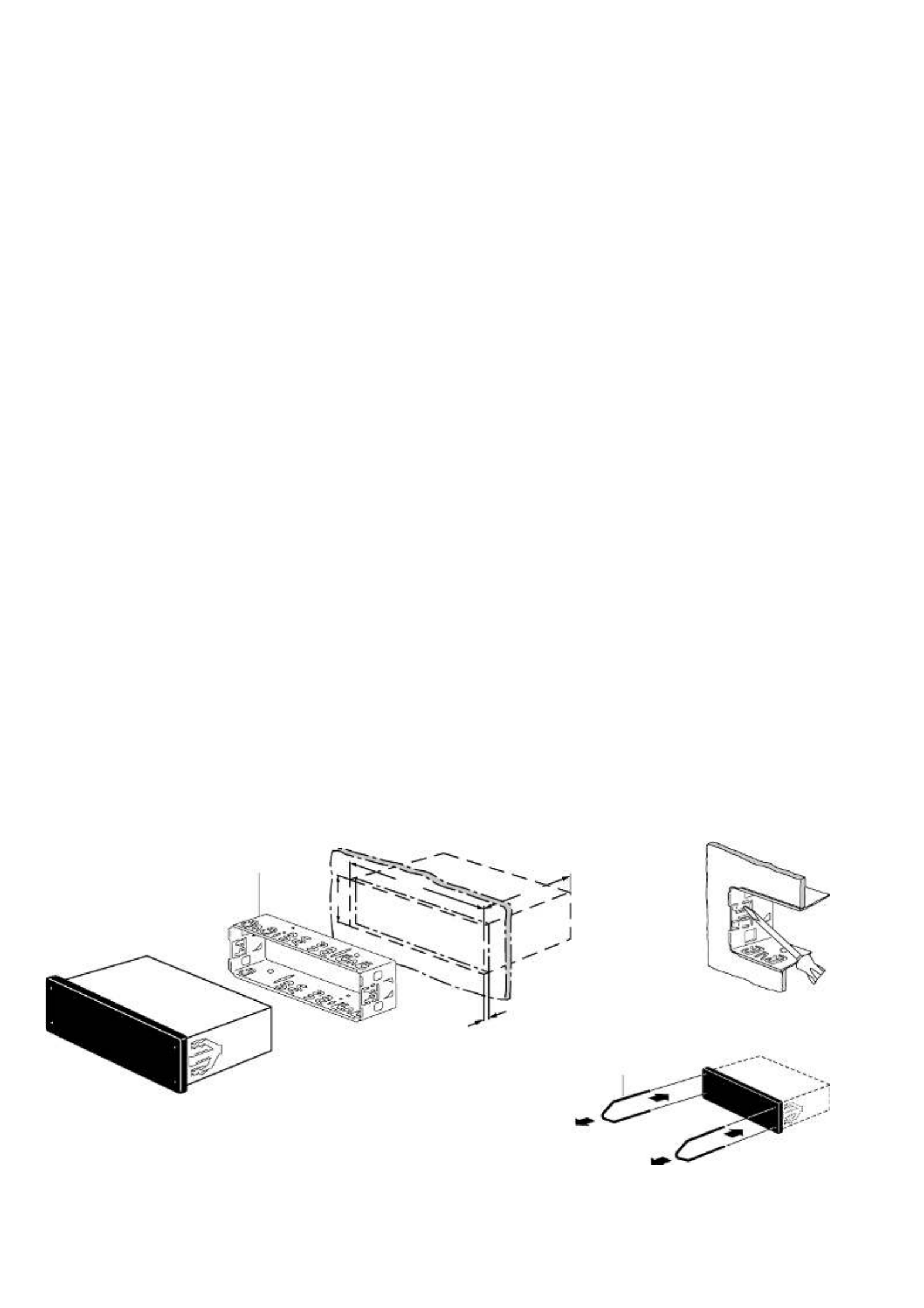

Illustrationen / Illustrations / Ilustraciones / Illustrazioni / Illustrationer / Afbeeldingen / Ilustraçoes

182

165

8 601 310 742

1-20

Fig. 1

Fig. 2

8 601 910 002

Fig. 3

Die Ersatzteile (8 ... ... ...) sind über den zentralen Ersatzteilversand (VKD3), Ulmer Straße, 3014 Laatzen 1, zu beziehen. / Spare parts (8 ... ... ...) are obtained via central parts dispatch: (VKD3),

Ulmer Straße, 3014 Laatzen 1. / Pour la fourniture des pièces de rechange (8 ... ... ...), s’adresser au centre des pièces détachées, (VKD3), Ulmer Straße, 3014 Laatzen 1.
