Side 1/1

Power Open, Power Close

Damper Installation Instructions

• Disconnect power before installing or servicing equipment!

• Wiring must conform to local building codes and ordinances.

• This damper is only for use with 24 VAC zoning systems.

Speciﬁcations

Power: 24 VAC 60 Hz 4 VA Maximum

Actuator: High Torque (1.5 lbf-ft) Drive

Indicators: PO and PC LED Indicators

Terminals: Push Button Type Connections

SELECT A LOCATION Install in an accessible area at least 3 feet from the HVAC system. Make sure the duct work

where the damper is installed is sized properly. Do not install damper near spray or atomizer type humidiﬁers. IN-

STALL THE DAMPER Attach to round duct work inserting crimped end ﬁrst. Attach with screws. Insert into square

duct work by creating an opening. Attach with screws. Flexible duct work may be inserted and secured over the

damper ends. Wire the damper as shown. Dampers may be wired in parallel. Reconnect the WIRE THE DAMPER

power and test the damper through the zone panel. When wiring as a bypass, use static pressure control 149020.

Instrucciones para la instalación del regulador, con

apertura y cierre eléctrico

• ¡Desconectar la energía antes de instalar o reparar el equipo!

• El cableado debe cumplir con los códigos y las ordenanzas

locales de la construcción.

• Este regulador debe utilizarse solamente con sistemas de

zonicación de 24 VCA.

Especiﬁcaciones

Energía: 24 VCA 60 Hz 4 VA máximo

Accionador: impulso de alta torsión (1,5 lbf-ft)

Indicadores: indicadores LED de apertura y

cierre eléctrico

Terminales: conexiones con botón de presión

SELECCIÓN DE UNA UBICACIÓN Instalar en un área accesible a 91 cm como mínimo del sistema de calefacción,

ventilación y aire acondicionado (HVAC, por sus siglas en inglés). Asegurarse de que la red de conductos en donde

se instala el regulador tenga el tamaño adecuado. No instalar el regulador cerca de humidiﬁcadores equipados con

pulverizadores o atomizadores. INSTALACIÓN DEL REGULADOR Colocarlo en los conductos redondos introduci-

endo el extremo plegado primero. Fijar con tornillos. Introducir dentro de los conductos cuadrados realizando una

abertura. Fijar con tornillos. Los conductos ﬂexibles se pueden introducir y asegurar por los extremos del regulador.

CONEXIÓN DEL REGULADOR Conectar el regulador como se muestra. Los reguladores se pueden conectar en

paralelo. Volver a conectar la alimentación y probar el regulador usando el panel de zona. Cuando el cableado se

realice en forma de desviación (bypass), use el control 149020 de presión estática.

Directives d’installation du volet á ouverture /

fermeture automatisée

• Débrancher l’alimentation avant l’installation et l’entretien

de l’équipement!

• Le câblage doit être conforme aux codes et règlements du

bâtiment locaux.

• Ce volet automatisé est conçu uniquement pour des systèmes

de zone à 24 V c.a.

Spéciﬁcation

Alimentation : 24 V c.a., 60 Hz, 4 VA maximum

Actionneur : Moteur à couple élevé (1,5 lbf-pi)

Indicateurs : Témoins DEL d’ouverture et de

fermeture automatisée

Bornes : Raccordements à boutons-poussoirs

CHOISIR UN EMPLACEMENT Installer dans un endroit accessible à au moins 1 mètre (3 pieds) du système CVCA.

S’assurer que le réseau de gaines où le volet automatisé sera installé est de la bonne dimension. Ne pas installer

le volet automatisé près d’humidiﬁcateurs de type atomiseur ou vaporisateur. INSTALLER LE VOLET AUTOMATISÉ

Fixer au réseau de gaines rond en insérant d’abord l’extrémité à bord rabattu. Fixer à l’aide de vis. Insérer dans le

réseau de gaines carré en créant une ouverture. Fixer à l’aide de vis. Le réseau de gaines ﬂexible peut être inséré

et ﬁxé sur les extrémités du volet automatisé. CÂBLER LE VOLET AUTOMATISÉ Câbler le volet automatisé, tel

qu’illustré. Les volets automatisés peuvent être câblés en parallèle. Rebrancher l’alimentation et vériﬁer le volet

automatisé par le panneau de commande de zone. Utiliser un régulateur de pression statique 149020, lors du

câblage en tant que dérivation.

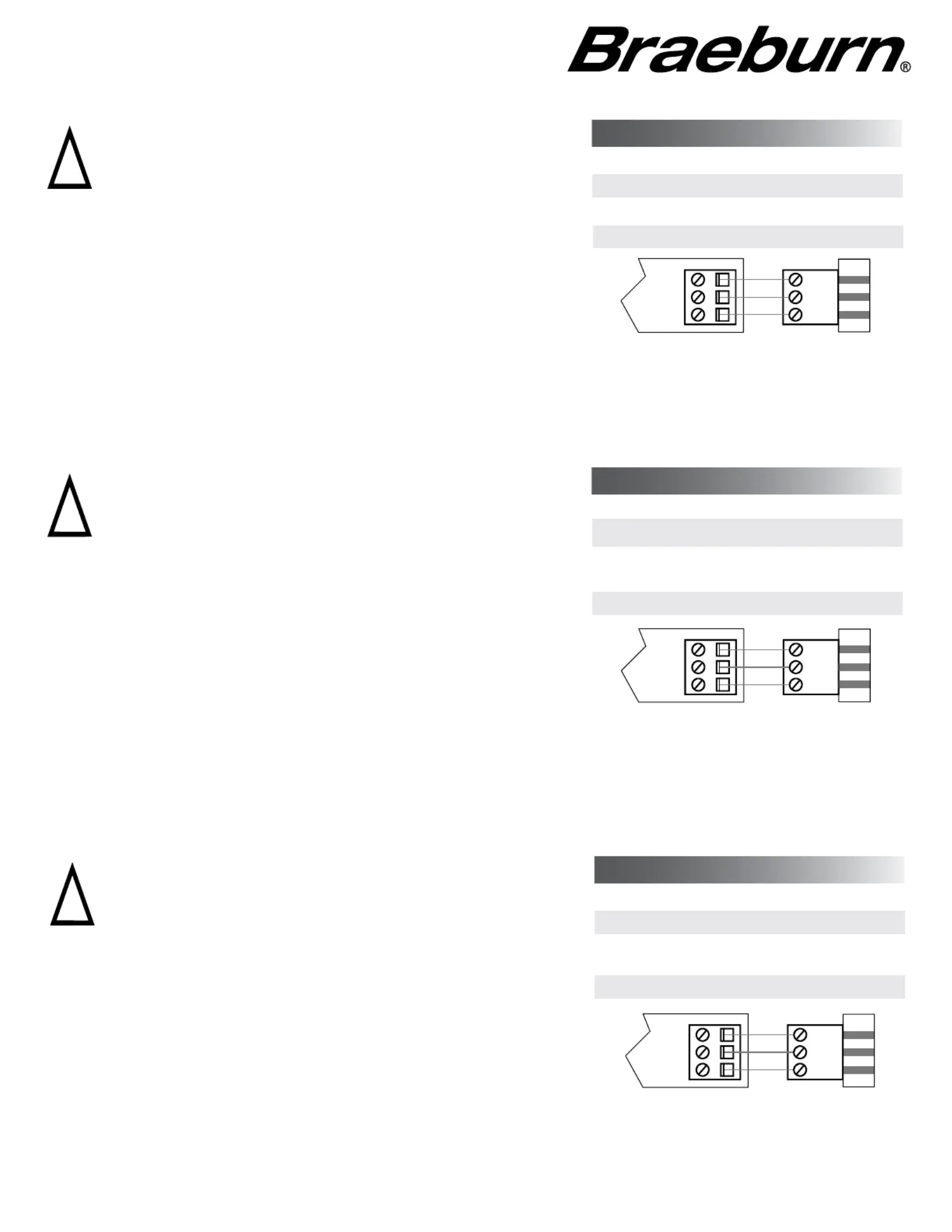

COM

Zone Panel 3-Wire Damper

COM

Panel de zona

Regulador de 3

alambres

Panneau de

commande

de zone

Volet automatisé

à 3 ls

Call us toll-free: 866.268.5599 (U.S.) • 630.844.1968 (Outside the U.S.)
