Side 1/4
READ AND SAVE
THESE INSTRUCTIONS
COMBINATION UNIT
MODEL 696 FAN/LIGHT
UNIDADE COMBINADA
MODELO 696 VENTILADOR/LUZ
LEA Y CONSERVE
ESTAS INSTRUCCIONES
INSTALLER: Leave This Manual With The Homeowner. HOMEOWNER: Use and Care Information on Page 3.
NOTAS DE SEGURIDAD
1. EL TRABAJO DE INSTALACION Y ALAMBRADO
ELECTRICO DEBEN DE LLEVARSE A CABO
POR PERSONAL CALIFICADO DE ACUERDO
CON TODOS LOS CODIGOS Y LAS NORMAS
APLICABLES. POR RAZONES DE SEGURIDAD,
ESTE PRODUCTO DEBE SER CONECTADO A
TIERRA. SI USTED NO ESTA FAMILIARIZADO CON
LOS METODOS DE INSTALACION DE ALAMBRADO
ELECTRICO, PROCURESE LOS SERVICIOS DE UN
ELECTRICISTA CALIFICADO.
2. DESCONECTE LA CORRIENTE EN LA ENTRADA
DE SERVICIO ANTES DE INSTALAR, CONECTAR
O DAR SERVICIO A ESTE PRODUCTO
3. Este producto está diseñado solamente para instalarse
en el cielo raso. Este producto está diseñado para
instalarse en cielos rasos con una pendiente de hasta
12/12. El sistema de conductos debe apuntar hacia
arriba. NO MONTE ESTE PRODUCTO EN LA PARED.
4. PRECAUCION:Haga siempre que este producto ventile
hacia el exterior -NO hacia adentro de espacios entre
paredes o cielo raso, áticos, espacios reducidos,
garages, etc.
5. Para evitar daños al cojinete del motor o impulsores
ruidosos o desequilibrados, mantenga la fuente
de potencia lejos de rocíos de yeso, de polvo de
construcción, etc.
6. Chimeneas, calentadores de gas, calentadores de
agua, y unidades de este tipo, requieren un flujo
apropiado de aire de combustión y escape. Para
evitar que este flujo sea alterado por un ventilador
de escape, siga las especificaciones y estándares de
seguridad del fabricante, tales como los publicados
por la Asociación Nacional de Protección Contra
Incendios (NFPA por sus siglas en inglés), y la
Sociedad Americana de Ingenieros de Calefacción,
Refrigeración y Aire Acondicionado (ASHRAE).
Por favor dirija sus preguntas al departamento de
ingeniería de Broan.
7. Lea la etiqueta de especificaciones del producto para
más información y requisitos.
HERRAMIENTAS Y
MATERIALES NECESARIOS
• Destornilladores con rectos lados y Phillips
• Sierra de punta o saber
• Martillo
• Ducto redondo de 10,16 cm (4 pulg.) y codos (los que
se necesiten)
• Funda para pared o techo.
• Cinta adhesiva para ductos
• Material eléctrico (para cumplir con los códigos)
SAFETY NOTES
1. ALL ELECTRICAL WORK MUST BE DONE IN AC-
CORDANCE WITH LOCAL AND/OR NATIONAL
ELECTRICAL CODE AS APPLICABLE. FOR SAFE-
TY, THIS PRODUCT MUST BE GROUNDED. IF YOU
ARE UNFAMILIAR WITH METHODS OF INSTALLING
ELECTRICAL WIRING, SECURE THE SERVICES OF
A QUALIFIED ELECTRICIAN.
2. TURN OFF POWER AT SERVICE ENTRANCE BE-
FORE INSTALLING, WIRING OR SERVICING THIS
PRODUCT.
3. This product is designed for ceiling installation only.
This product is designed for installation in ceilings up
to a 12/12 pitch. Ductwork must point up. DO NOT
MOUNT THIS PRODUCT IN A WALL.
4. CAUTION: Always vent this product to the outside -
NOT into spaces within walls or ceilings, attics, crawl
spaces, garages, etc.
5. To avoid motor bearing damage and noisy and/or
unbalanced impellers, keep drywall spray, construction
dust, etc. off power unit.
6. Fireplaces, gas furnaces, water heaters and the like,
require proper flow of combustion air and exhaust. To
prevent this flow from being altered by an exhaust fan,
follow the heating equipment manufacturer’s guidelines
and see safety standards such as those published
by NFPA and ASHRAE. Please direct any remaining
questions to the Broan Engineering Department.
7. Please read specification label on product for further
information and requirements.
TOOLS AND MATERIALS
REQUIRED
• Straight-blade & Phillips screwdrivers
• Saber or keyhole saw
• Hammer
• 4” round duct and elbows (as needed)
• Roof or wall cap
• Duct tape
• Electrical supplies (to comply with codes)
For Warranty Statement,
Service Parts, Technical
Support, or to Register
your product, please visit
our website or call:
In the United States -
Broan.com
800-637-1453 or
NuTone.com
888-336-6151
In Canada -
Broan.ca or
NuTone.ca
877-896-1119
Si desea consultar la
declaración de garantía,
repuestos de servicio,
apoyo técnico o para
registrar su producto,
visite nuestro sitio web
o llame:
En Estados Unidos: -
Broan.com
800-637-1453 o
NuTone.com
888-336-6151.
En Canadá -
Broan.ca o
NuTone.ca
877-896-1119
2

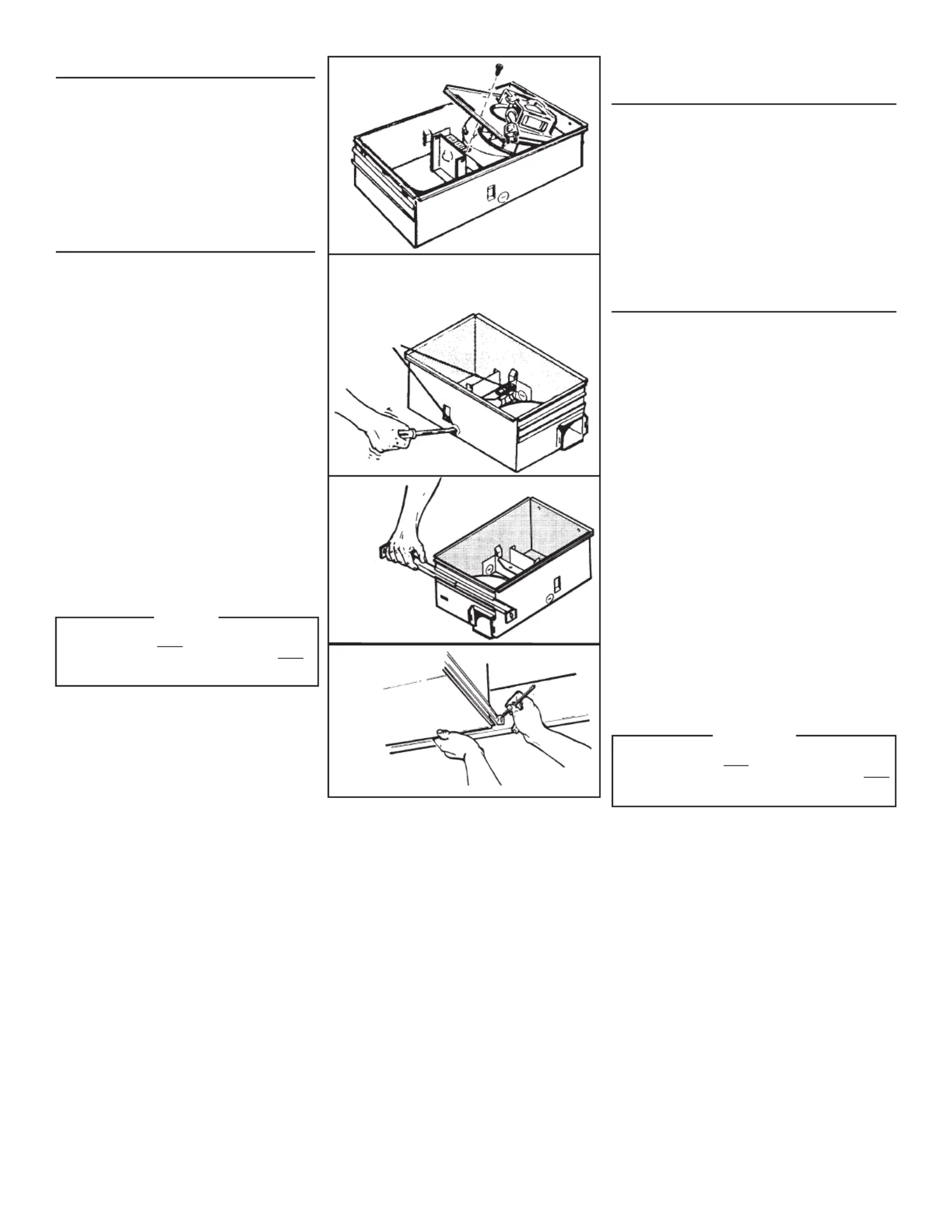

FIG. 1
FIG. 2
FIG. 3
KNOCKOUTS
DISCOS
REMOVIBLES
FIG. 4
PREPARE THE FAN
1. Unplug the fan assembly from the BLACK recep-
tacle. Remove the plastic bag and set it aside.
2. Remove the mounting screw and carefully lift the
fan assembly out of the housing. (FIG. 1)
3. Refer to the wiring diagram of you unit on the next
page. Remove appropriate knockout(s) by inserting
a screwdriver blade into slot(s) and bending it back
and forth to break tabs. (FIG. 2)
4. Insert the adjustable mounting brackets into the
bracket channels on the housing. (FIG. 3)
INSTALL THE FAN
5. Choose the location for your fan. For best possible
performance, use the shortest possible duct run and
a minimum number of elbows.
6. Position unit between joists and extend mounting
brackets. Position brackets such that bottom edge
of housing will be flush with finished ceiling. Mark
the top of keyhole slot on all four mounting brackets.
(FIG. 4)
7. Remove unit temporarily, and pound nails partially
into joists at all four marked locations. (FIG. 5)
8. Hang unit from nails and use embossed measur-
ing guides to check if unit will be flush with finished
ceiling. Pound nails tight. For wide joist centers:
A #8 x 3/8 self-tapping screw can be used to join
extended brackets together and create a rigid mount.
To ensure a noise-free mount, crimp the bracket
channels tightly around mounting brackets. (FIG. 6)
9. Snap the damper/duct connector onto housing.
Make sure that tabs on the connector lock in housing
slots. (Top of damper/duct connector will be flush
with top of housing). (FIG. 7)
NOTE: Make sure damper flap is in place inside of
duct connector. If it is not:
Squeeze top and bottom
of connector to
snap flap back into place.
10. Wire unit using appropriate diagram.
11. Replace fan assembly removed in STEP 2 and plug
it into BLACK receptacle.
CAUTION
To avoid the possibility of overheating and/
or fire, the grille must be installed as shown
in FIG. 8. Acorn nut and tooth washer must
attach to threaded rod through proper hole in
light reflector.
12. Slide the light reflector into opening in grille and plug
into WHITE receptacle. Use acorn nut and tooth
washer from plastic bag to attach grille reflector as-
sembly to threaded rod on housing. Tighten securely
using pliers or nut driver. Install a light bulb - 100
watt maximum. (FIG. 8)
13. Install light lens by (1) hooking one of its tabs into
notch in grille/reflector assembly; (2) apply light
pressure to other tab with fingertips and (3) snap
into place. (FIG. 9)
PREPARACION DEL
VENTILADOR
1. Desconecte el conjunto del ventilador del enchufe
NEGRO. Saque la bolsa de plástico y déjela a un lado.
2. Saque el tornillo de montaje y levante con cuidado el
conjunto del ventilador fuera de la caja. (FIG. 1)
3. Refiérase al diagrama de conexiones de la unidad
en la página siguiente. Saque los discos removibles
apropiados introduciendo la punta del destornillador
en las ranuras y moviendo éste de un lado a otro hasta
romper las lengüetas. (FIG. 2)
4. Meta los soportes de montaje ajustables en los canales
para éstos en la caja. (FIG. 3)
INSTALACION DEL
VENTILADOR
5. Elija la posición para su ventilador. Para el mejor
desempeño, use la menor cantidad de ducto y el menor
número posible de codos.
6. Sitúe la unidad entre las vigas y extienda los soportes
de montaje. Coloque los soportes de manera que el
extremo inferior de la caja esté al nivel del cielo raso
acabado. Marque la parte superior de la ranura en las
cuatro soportes de montaje. (FIG. 4)
7. Saque la unidad por unos momentos, y clave los clavos
parcialmente en las vigas en las cuatro posiciones
marcadas. (FIG. 5)
8. Cuelgue la unidad de los clavos y use las guías
estampadas de medición para comprobar si la unidad se
encuentra a nivel con el cielo raso acabado. Termine de
clavar los clavos. En caso de que el centro de las vigas
sea ancho: se puede usar un tornillo autorroscante #8 x
3/8 para juntar los soportes extendidos y crear un soporte
de montaje rígido. Para asegurar un montaje silencioso,
pliegue los canales alrededor de los soportes de montaje.
(FIG. 6)
9. Inser te la conexión del amor tiguador/ducto en la
caja. Asegúrese de que las lengüetas del conector se
cierran en las ranuras de la caja.(La parte superior
del amortiguador/ducto debe estar a nivel con la parte
superior de la caja). (FIG. 7)
NOTA: Asegúrese de que la tapa del regulador de tiro
esté colocada dentro del conector del conducto. Si no lo
está:
Comprima la parte superior e inferior del conector
para
volver a colocar la tapa en su lugar.
10. Conecte la unidad de acuerdo con el diagrama apropiado.
11. Vuelva a colocar el conjunto del ventilador que se sacó
en el paso 2 y conéctelo al enchufe NEGRO.
PRECAUCION
Para evitar la posibilidad de un sobrecalentamiento y/o
un incendio, la rejilla debe ser instalada se muestra en
la figura 8. La tuerca ciega y arandela dentada debe
conectarse a la varilla roscada a través del agujero
apropiado en el reflector de luz.
12. Deslice el reflector de luz en la abertura de la rejilla y
conéctelo al enchufe BLANCO. Use el tornillo y arandela
dentada para sujetar la rejilla y el conjunto del reflector
al soporte del motor. Instale una lámpara de un máximo
de 100 vatios. (FIG. 8)
13. Para instalar el lente de la luz: 1)Enganche una de las
lengüetas en la muesca del conjunto rejilla/reflector; 2)
Aplique un poco de presión a la otra lengüeta con los
dedos, y 3)Encájela en su sitio. (FIG. 9)

Produkt Specifikationer

Mærke: Broan
Kategori: Ventilator
Model: 696

Har du brug for hjælp?

Hvis du har brug for hjælp til Broan 696 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ventilator Broan Manualer

Broan

Broan ZB80L1 Manual

8 Juli 2025
Broan

Broan LP510R Manual

7 Juli 2025
Broan

Broan L500 Manual

7 Juli 2025
Broan

Broan Roomside AR80LWH Manual

7 Juli 2025
Broan

Broan L250EL Manual

7 Juli 2025
Broan

Broan L900L Manual

7 Juli 2025
Broan

Broan L300EL Manual

7 Juli 2025
Broan

Broan L200E Manual

7 Juli 2025
Broan

Broan L400KL Manual

7 Juli 2025
Broan

Broan QTXE110 Manual

7 Juli 2025

Ventilator Manualer

Nyeste Ventilator Manualer

RYOBI

RYOBI ONE+ RF18 Manual

31 Juli 2025
Brandson

Brandson 307361 Manual

31 Juli 2025
Meaco

Meaco Fan 1056 Manual

31 Juli 2025
Brandson

Brandson 307510 Manual

31 Juli 2025
Koenic

Koenic KSF 400-M Manual

31 Juli 2025
AEG

AEG LK 5689 Manual

31 Juli 2025
Brandson

Brandson 307321 Manual

31 Juli 2025
Brandson

Brandson 307301 Manual

31 Juli 2025
Brandson

Brandson 307218 Manual

31 Juli 2025
Brandson

Brandson 307322 Manual

31 Juli 2025
