WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR
INJURY TO PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the
manufacturer at the address or telephone number
listed in the warranty.
at service panel and lock the service disconnecting
means to prevent power from being switched on
accidentally. When the service disconnecting means
cannot be locked, securely fasten a prominent warn-
ing device, such as a tag, to the service panel.
3. Installation work and electrical wiring must be done
by a qualified person(s) in accordance with all ap-
plicable codes and standards, including fire-rated
construction codes and standards.
4. Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of
fuel burning equipment to prevent backdrafting. Fol-
low the heating equipment manufacturer’s guideline
and safety standards such as those published by the
National Fire Protection Association (NFPA), and the
American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), and the local code
authorities.
5. When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. If this unit is to be installed over a tub or shower, it
must be marked as appropriate for the application
and be connected to a GFCI (Ground Fault Circuit
Interrupter) - protected branch circuit.
8. Never place a switch where it can be reached from a
tub or shower.
9. This unit must be grounded.
CAUTION
1. For general ventilating use only. Do not use to
exhaust hazardous or explosive materials and
vapors.
2. This product is designed for ceiling installation
only. This product is designed for installation
in ceilings up to a 12/12 pitch. Ductwork must
point up. DO NOT MOUNT THIS PRODUCT IN
A WALL.
3. To avoid motor bearing damage and noisy and/
or unbalanced impellers, keep drywall spray,
construction dust, etc. off power unit.
4. Please read specification label on product for
further information and requirements.

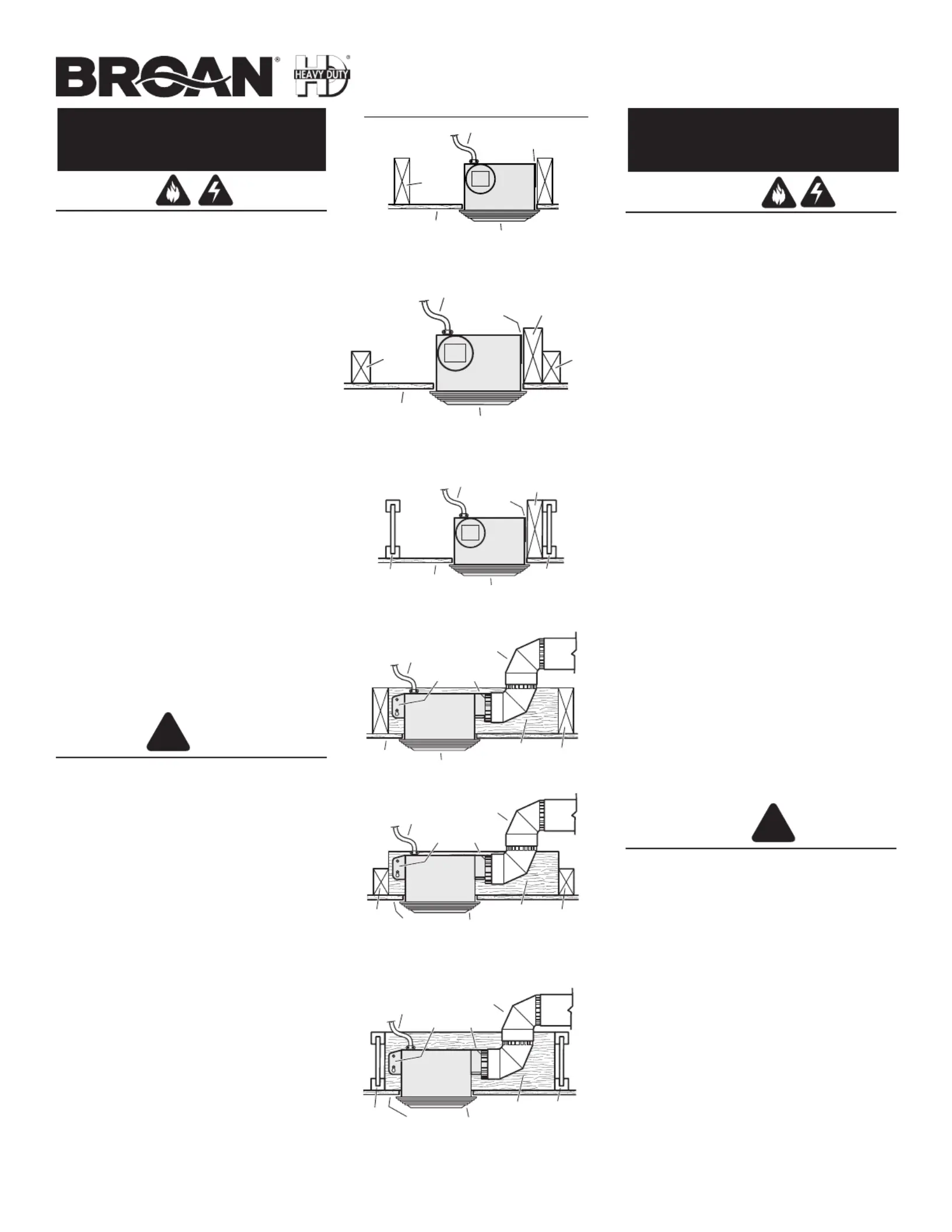

TYPICAL INSTALLATIONS
HOUSING
CEILING
JOIST
MOUNTING TABS
GRILLE
CEILING
MATERIAL
POWER CABLE
HOUSING
CEILING
JOIST
MOUNTING TABS
GRILLE
CEILING
MATERIAL
POWER CABLE
4" ROUND
DUCT
ADDITIONAL
FRAMING
HOUSING MOUNTED TO ADDITIONAL FRAMING
Discharge 90
0
to joists.
HOUSING MOUNTED DIRECTLY TO JOIST
2x6 (or larger)
Discharge parallel to joists.
HOUSING
2 x 4
CEILING
JOIST or
TRUSS
MOUNTING
TABS
CEILING
MATERIAL
POWER CABLE
ADDITIONAL
FRAMING
2 x 4
CEILING
JOIST or
TRUSS
GRILLE
HOUSING MOUNTED TO 2x4 TRUSS
Requires additional framing for mounting tabs.
Discharge parallel to joists.
HOUSING
MOUNTING
TABS
CEILING
MATERIAL
POWER CABLE
ADDITIONAL
FRAMING
" "I
JOIST
" "I
JOIST
GRILLE
HOUSING MOUNTED TO “I” JOIST
Requires additional framing for mounting tabs.
Discharge parallel to joists.
HOUSING
2 x 4
CEILING
JOIST or
TRUSS
MOUNTING TABS
CEILING
MATERIAL
POWER CABLE
4" ROUND
DUCT
ADDITIONAL
FRAMING
2 x 4
CEILING
JOIST or
TRUSS
GRILLE
HOUSING MOUNTED TO 2x4 TRUSS
Requires additional framing for mounting tabs.
Discharge 90
0
to joists.
HOUSING
MOUNTING TABS
CEILING
MATERIAL
POWER CABLE
4" ROUND
DUCT
ADDITIONAL
FRAMING
"
I
"
JOIST
"
I
"
JOIST
GRILLE
HOUSING MOUNTED TO “I” JOIST
Requires additional framing for mounting tabs.
Discharge 90
0
to joists.
* Additional framing must be a 2x6 (minimum height).
*
*
*
*
*
FAN/LIGHT COMBINATION VENTILATOR/VENTILADORE CON LÁMPARA
MODEL/MODELO HD80L
READ AND SAVE THESE
INSTRUCTIONS
LEA Y CONSERVE
ESTAS INSTRUCCIONES
Installer: Leave this manual with the
homeowner.
Homeowner: Use and Care information
on page 4.
!
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉC-
TRICA O LESIONES PERSONALES, OBSERVE LO SIGUIENTE:
1. Utilice esta unidad solamente de acuerdo con las instruc-
ciones del fabricante. Si tiene preguntas comuníquese con
el fabricante a la dirección o al número telefónico que se
indica en la garantía.
2. Antes de dar servicio o limpiar la unidad, interrumpa el
suministro de energía en el panel de servicio y bloquee
los dispositivos de desconexión para evitar la reinstalación
accidental de la energía. Cuando no se puedan bloquear
los dispositivos de desconexión, fije seguramente en el
panel de servicio un medio de advertencia que sea visible,
como por ejemplo una etiqueta.
3. Una persona o personas calificadas deben realizar el
trabajo de instalación y el cableado eléctrico, de acuerdo
con todos los códigos y normas aplicables, inclusive los
códigos y normas de construcción para evitar incendios.
4. Se necesita suficiente aire para que se realice la combustión
y la descarga de gases adecuadas a través de la chimenea
del equipo para quemar combustible a fin de evitar las cor-
rientes de inversión. Observe los lineamientos del fabricante
del equipo de calefacción y las normas de seguridad, como
por ejemplo las publicadas por la Asociación Nacional de
Protección contra Incendios (National Fire Protection As-
sociation: NFPA), y la Sociedad Americana de Ingenieros en
Calefacción, Refrigeración y Sistemas de Acondicionamiento
de Aire (American Society for Heating, Refrigeration and Air
Conditioning Engineers: ASHRAE), y los códigos locales.
ditioning Engineers (ASHRAE), and the local code authorities.
5. Cuando corte o perfore la pared o el cielo raso, tenga cui-
dado de no dañar el cableado eléctrico ni otras conexiones
de servicios que se encuentren ocultas.
6. Los ventiladores con conductos siempre deben tener
salida hacia el exterior.
7. Si se va a instalar esta unidad sobre una tina o ducha,
debe marcarse que es apropiada para esta aplicación y
conectarse a un GFCI (interruptor accionado por pérdida
de conexión a tierra) en un circuito de derivación prote-
gido.
8. Nunca coloque el interruptor en un lugar en donde se
pueda alcanzar desde la tina o ducha.
9. Esta unidad debe conectarse a tierra.
PRECAUCIÓN
1. Esta unidad debe usarse solamente para ventilación
general. No la utilice para la descarga de materiales ni
vapores peligrosos o explosivos.
2. Este producto está diseñado solamente para instalarse
en el cielo raso. Este producto está diseñado para
instalarse en cielos rasos con una pendiente de hasta
12/12. El sistema de conductos debe apuntar hacia
arriba. NO MONTE ESTE PRODUCTO EN LA PARED.
3. Para evitar causar daño a los cojinetes del motor y
pistones impulsores ruidosos y/o no balanceados,
mantenga los aerosoles para pirca, el polvo de con-
strucción, etc. lejos del motor.
4. Por favor consulte la información y los requerimientos
adicionales contenidos en la etiqueta de especificacio-
nes que se encuentra en el producto.
!
A la persona que realiza la instalación:
Deje este manual con el dueño de la
casa.
Al dueño de la casa: Las instrucciones
de operación y limpieza se encuentran
en la página 4.
INSTALACIONES TÍPICAS
CUBIERTA MONTADA
DIRECTAMENTE EN LA VIGUETA
2x6 (o más grande). Descarga paralela a las viguetas.
CUBIERTA MONTADA EN UNA ESTRUCTURA ADICIONAL
Descarga a 90º de las viguetas.
CUBIERTA MONTADA EN UNA VIGA DE 2x4
Se requiere una estructura adicional para las aletas
de montaje. Descarga paralela a las viguetas.
CUBIERTA MONTADA EN UNA VIGA DE 2x4
Se requiere una estructura adicional para las aletas
de montaje. Descarga a 90º de las viguetas.
CUBIERTA MONTADA EN UNA VIGUETA “I”
Se requiere una estructura adicional para las aletas
de montaje. Descarga paralela a las viguetas.
CUBIERTA MONTADA EN UNA VIGUETA “I”
Se requiere una estructura adicional para
las aletas de montaje. Descarga a 90º de las
viguetas.
* La estructura adicional debe ser un tramo de 2x6
(altura mínima).
CUBIERTA
CABLE DE
ALIMENTACIÓN
CONDUCTO
REDONDO
DE 4" (10,2 cm)
REJILLA
VIGUETA
O VIGA DE
2x4 DEL
TECHO
ALETAS DE MONTAJE
MATERIAL
DEL TECHO
ESTRUCTURA
ADICIONAL*
VIGUETA
O VIGA DE
2x4 DEL
TECHO
CUBIERTA
VIGUETA
DEL
TECHO
ALETAS DE
MONTAJE
REJILLA
MATERIAL
DEL TECHO
CABLE DE ALIMENTACI
ÓN
CUBIERTA
VIGUETA
DEL TECHO
ALETAS DE MONTAJE
REJILLA
MATERIAL
DEL TECHO
CABLE
DE ALIMENTACIÓN
CONDUCTO
REDONDO DE
4" (10,2 cm)
ESTRUCTURA
ADICIONAL*
CUBIERTA
VIGUETA O
VIGA DE
2x4 DEL
TECHO
ALETAS DE
MONTAJE
MATERIAL
DEL TECHO
CABLE DE ALIMENTACI
ÓN
ESTRUCTURA
ADICIONAL*
REJILLA
VIGUETA O
VIGA DE
2x4 DEL
TECHO
CUBIERTA
CABLE DE ALIMENTACIÓN
VIGUETA
"
I
"
ALETAS DE
MONTAJE
MATERIAL
DEL TECHO
ESTRUCTURA
ADICIONAL*
REJILLA
VIGUETA
"
I
"
CONDUCTO
REDONDO DE
4" (10,2 cm)
CUBIERTA
CABLE DE
ALIMENTACIÓN
VIGUETA
"
I"
ALETAS DE MONTAJE
MATERIAL
DEL TECHO
ESTRUCTURA
ADICIONAL*
REJILLA
VIGUETA
"
I"
2

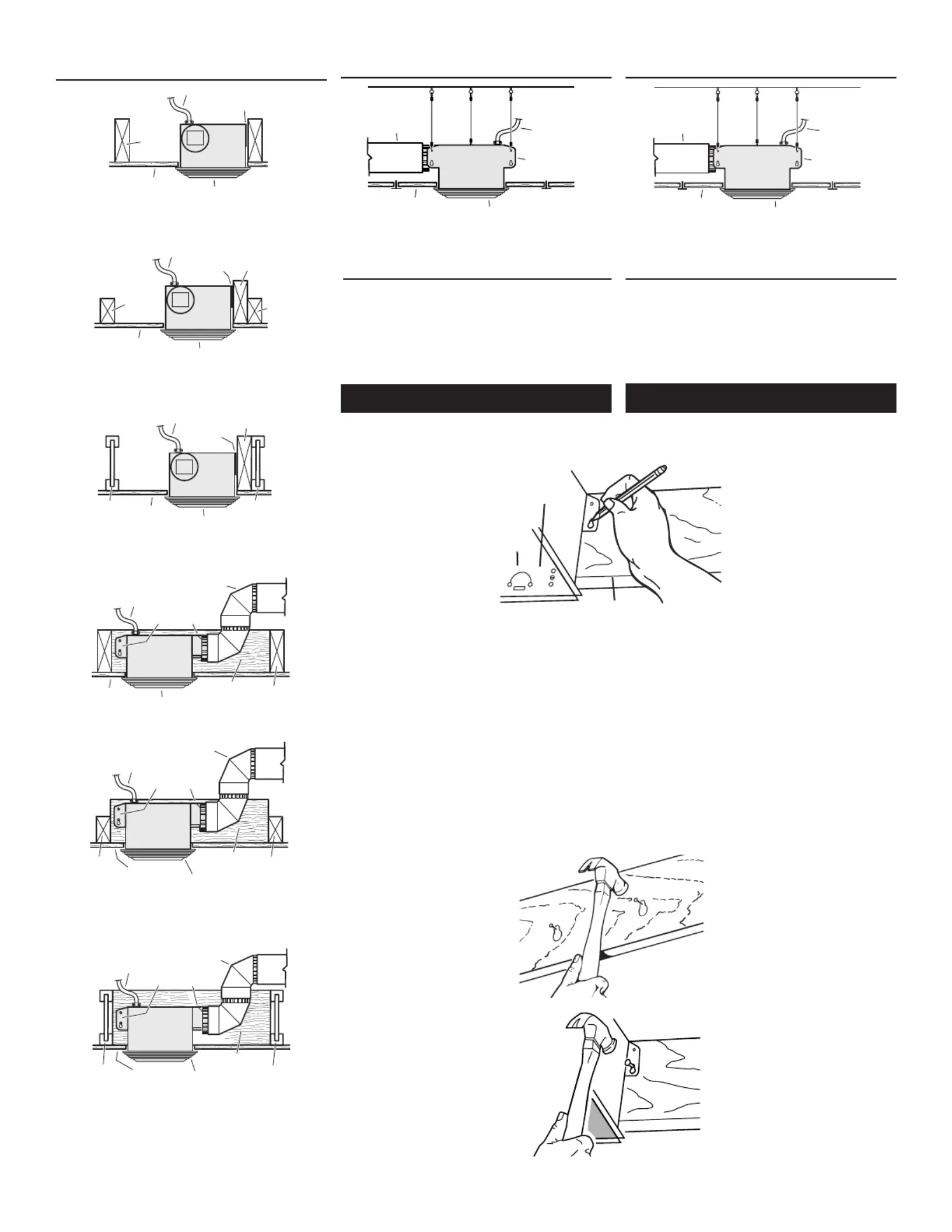

TYPICAL INSTALLATIONS INSTALACIONES TÍPICAS
MOUNTING
TAB
GRILLE
SUSPENDED
CEILING MATERIAL
POWER
CABLE
4" ROUND
DUCT
HOUSING
SUSPENDED CEILINGS
Housing hung with wires - 3-point mount.
INSTALL THE HOUSING
- PLEASE NOTE -
THE FOLLOWING INSTALLATION ILLUSTRATIONS
SHOW 2 X 6 JOISTS. IF YOU HAVE A TRUSS OR “I”-
JOIST INSTALLATION, MOUNT THE VENTILATOR TO
THE ADDITIONAL FRAMING IN THE SAME MANNER.
(Additional framing must be a 2x6 (minimum height).
New Construction
ALETA DE
MONTAJE
REJILLA
MATERIAL DEL
TECHO SUSPENDIDO
CABLE
DE ALIMENTACIÓN
CONDUCTO
REDONDO DE
4" (10,2 cm)
CUBIERTA
INSTALACIÓN DE LA CUBIERTA
TECHOS SUSPENDIDOS
Cubierta montada con cables. Montaje de tres puntos.
- POR FAVOR NOTE -
LAS SIGUIENTES ILUSTRACIONES DE LA INSTALACIÓN
MUESTRAN VIGUETAS DE 2 X 6. SI LA INSTALACIÓN
ES EN UNA VIGA O EN UNA VIGUETA EN “I”, MONTE
EL VENTILADOR EN LA ESTRUCTURA ADICIONAL DE
LA MISMA MANERA. (La estructura adicional debe ser
un tramo de 2x6 (altura mínima).
Construcción nueva
1. Choose the location for your fan in the ceil-
ing. For best possible performance, use the
shortest possible duct run and a minimum
number of elbows.
2. Position mounting
brackets against joist
so that bottom edge of
housing will be flush
with finished ceiling.
Additional positioning
feature for 5/8”, 1”,
& 1-1/4” thick ceiling
material:
Holes in corners of
housing are labeled with various ceiling
material thicknesses. Position housing so
bottom edge of joist is visible through a
matched set of holes. The housing is now in
the proper position for that ceiling material
thickness.
Additional positioning feature for 1/2” thick
ceiling material:
Bend two tabs, on side of housing,
90
0
outward.
Lift housing until tabs contact underside of
joist.
Mark the keyhole slot on both mounting
brackets.
5/8
1
1-1/4
TAB
ALETA
HOLES
OROFICIOS
BOTTOM EDGE OF JOIST
BORDE INFERIOR DE LA VIGUETA
3. Set housing aside and
drive nails partially into
joist at the top of both
keyhole marks.
4. Hang housing from nails
and pound nails tight.
To ensure a noise-free
mount, pound another
nail through the top hole
of each mounting tab.
1. Seleccione la ubicación del ventilador con lámpara
en el cielo raso. Para obtener el mejor rendimiento
posible, utilice un tramo de conductos lo más corto
posible y un número mínimo de codos.
2. Coloque las abrazaderas de
montaje contra la vigueta, de
manera que el borde inferior
de la cubierta quede al ras
del cielo raso terminado.
Característica adicional
para la colocación en
material de cielo raso de
5/8” (1.6 cm), 1” (2.5 cm) y
1 ¼” (3.2 cm):
Los orificios que se encuen-
3. Coloque la cubierta a un lado
e introduzca parcialmente los
clavos en la vigueta, en la par-
te superior de ambas marcas
de los orificios en forma de
cerradura.
4. Suspenda la cubierta con
los clavos e introduzca los
clavos completamente. Para
asegurar un montaje sin
ruido, coloque otro clavo en el
orificio superior de cada aleta
de montaje.
tran en las esquinas de la cubierta están marcados
con varios espesores del material del cielo raso.
Coloque la cubierta de manera que el borde inferior
de la vigueta sea visible a través del conjunto de
orificios que coinciden. Ahora la cubierta se en-
cuentra en la posición adecuada para ese espesor
del material del cielo raso.
Característica adicional para la colocación en
material de cielo raso de ½” (1.3 cm):
Doble a 90º y hacia afuera las dos aletas que se
encuentran a los costados de la cubierta. Levante
la cubierta hasta que las aletas entren en contacto
con la cara inferior de la vigueta.
Marque el orificio con forma de cerradura de
ambas abrazaderas de montaje.

Produkt Specifikationer

Mærke: Broan
Kategori: Ventilator
Model: HD80L

Har du brug for hjælp?

Hvis du har brug for hjælp til Broan HD80L stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ventilator Broan Manualer

Broan

Broan ZB80L1 Manual

8 Juli 2025
Broan

Broan LP510R Manual

7 Juli 2025
Broan

Broan L500 Manual

7 Juli 2025
Broan

Broan Roomside AR80LWH Manual

7 Juli 2025
Broan

Broan L250EL Manual

7 Juli 2025
Broan

Broan L900L Manual

7 Juli 2025
Broan

Broan L300EL Manual

7 Juli 2025
Broan

Broan L200E Manual

7 Juli 2025
Broan

Broan L400KL Manual

7 Juli 2025
Broan

Broan QTXE110 Manual

7 Juli 2025

Ventilator Manualer

Nyeste Ventilator Manualer

RYOBI

RYOBI ONE+ RF18 Manual

31 Juli 2025
Brandson

Brandson 307361 Manual

31 Juli 2025
Meaco

Meaco Fan 1056 Manual

31 Juli 2025
Brandson

Brandson 307510 Manual

31 Juli 2025
Koenic

Koenic KSF 400-M Manual

31 Juli 2025
AEG

AEG LK 5689 Manual

31 Juli 2025
Brandson

Brandson 307321 Manual

31 Juli 2025
Brandson

Brandson 307301 Manual

31 Juli 2025
Brandson

Brandson 307218 Manual

31 Juli 2025
Brandson

Brandson 307322 Manual

31 Juli 2025
