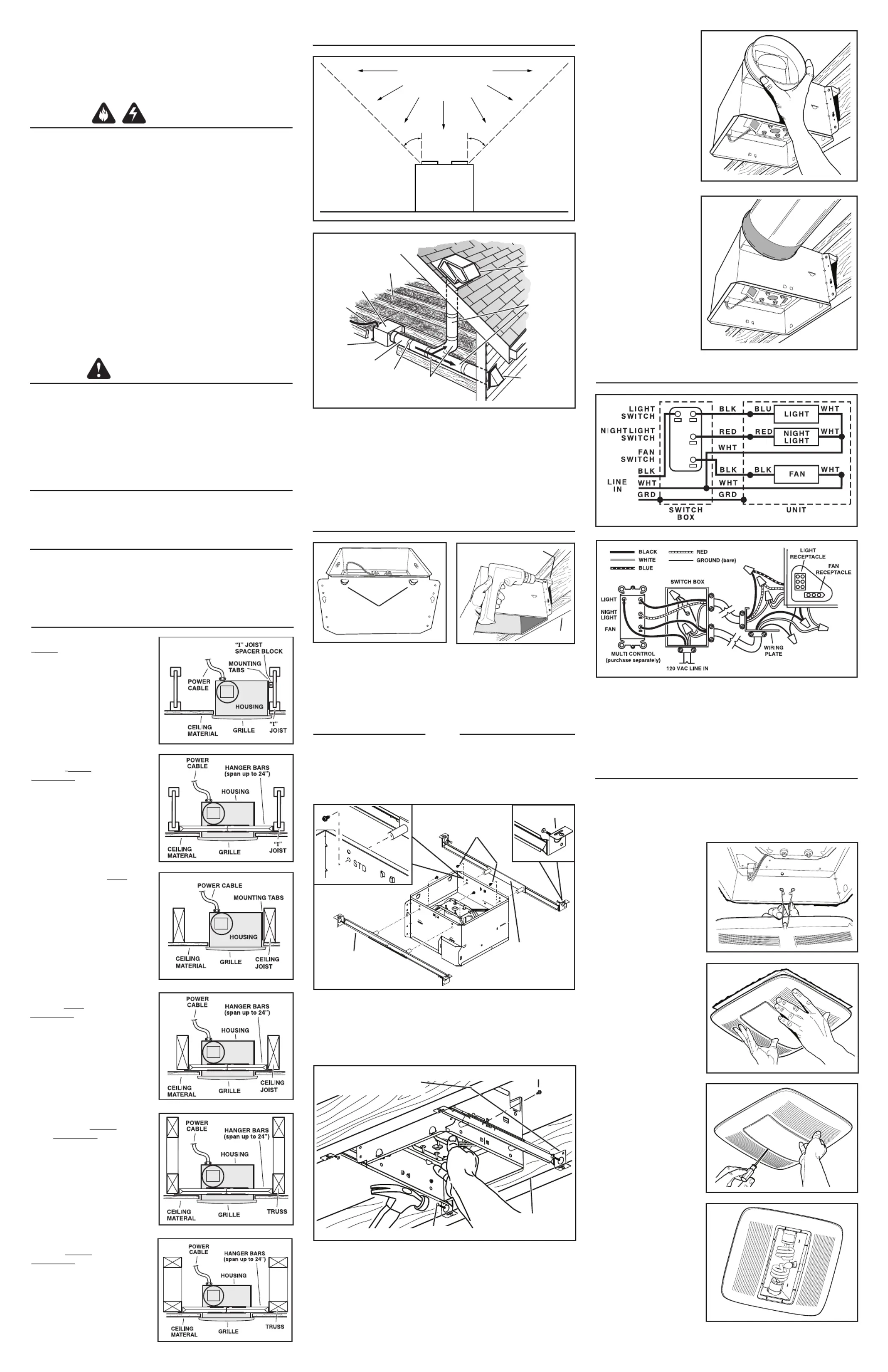

QTXE Series
Fan / Fluorescent
Light / Night Light
READ AND SAVE THESE INSTRUCTIONS
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PER-
SONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If you
have questions, contact the manufacturer at the address or telephone
number listed in the warranty.
and lock the service disconnecting means to prevent power from being
switched on accidentally. When the service disconnecting means cannot
be locked, securely fasten a prominent warning device, such as a tag, to
the service panel.
3. Installation work and electrical wiring must be done by a qualified per-
son(s) in accordance with all applicable codes and standards, including
fire-rated construction codes and standards.
4. Sufficient air is needed for proper combustion and exhausting of gases
through the flue (chimney) of fuel burning equipment to prevent back-
drafting. Follow the heating equipment manufacturer’s guideline and
safety standards such as those published by the National Fire Protection
Association (NFPA), and the American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Acceptable for use over a tub or shower when connected to a GFCI (Ground
Fault Circuit Interrupter) - protected branch circuit.
8. This unit must be grounded.
CAUTION
1. For general ventilating use only. Do not use to exhaust hazardous or explosive
materials and vapors.
2. This product is designed for installation in ceilings up to a 12/12 pitch (45
degree angle). Duct connector must point up. DO NOT MOUNT THIS PROD-
UCT IN A WALL.
3. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep
drywall spray, construction dust, etc. off power unit.
requirements.
PLAN THE INSTALLATION
INSTALL HOUSING & DUCT
1a. Mount housing to joist or I-joist.
Use a pliers to bend housing out to 90TABS
0
. Hold housing in place so that
the housing tabs contact the bottom of the joist. The housing mounts with
four (4) screws or nails. Screw or nail housing to joist through lowest holes
in each mounting flange, then through highest holes. NOTE: Mounting to
I-JOIST (shown) requires use of SPACERS (included) between the highest
hole of each mounting flange and the I-joist.
TABS
SPACER
(use for mounting to I-Joist)
I-JOIST
*Purchase
separately.
INSULATION*
(Place around and
over Fan Housing.)
ROOF CAP*
(with built-in
damper)
FAN
HOUSING
POWER
CABLE*
6-IN. ROUND
DUCT*
6-IN.
ROUND
ELBOWS*
Seal gaps
around
Housing.
Seal duct
joints with
tape.
OR
Keep duct
runs short.
WALL CAP*
(with built-in
damper)
OR
1b. Mount housing anywhere between trusses, joists, or I-joists using hanger bars.
Sliding hanger bars are provided to allow for accurate positioning of housing
anywhere between framing. They can be used on all types of framing (I-joist,
standard joist, and truss construction) and span up to 24”.
HANGER
BAR (4)
SCREWS (4)
MOUNTING
CHANNEL (2)
TAB
Cooking
Equipment
Floor
COOKING AREA
Do not install above or
inside this area.
45
o
45
o
NOT FOR USE IN
A COOKING AREA.
Attach the to the housing using the screws MOUNTING CHANNELS
supplied. Make sure face “up” as shown. Use the set of channel TABS
mounting holes (marked “STD”) to mount the housing flush with the
bottom of the drywall. Use the other set of holes (not marked) to mount
the housing flush with the top of the drywall.
99045938A
1. Connect electrical wiring.
Run 120 VAC house wiring to installation location. Use proper UL ap-
proved connector to secure house wiring to wiring plate. Connect wires
as shown in wiring diagrams.
CONNECT WIRING
2. Attach damper/duct
connector.
Snap damper / duct
connector onto hous-
ing. Make sure con-
nector is flush with top
of housing and damper
flap falls closed.
3. Install 6-inch round
ductwork.
Connect 6-inch round
ductwork to damper /
duct connector. Run
ductwork to a roof cap
or wall cap. Tape all
ductwork connections
to make them secure
and air tight.
INSTALL GRILLE
1. Finish ceiling.
Install ceiling material. Cut out around housing.
2. Plug in wiring.
Plug wiring into the proper receptacles.
3. Attach grille to
housing.
Squeeze grille springs
and insert them into
slots on each side of
housing.
4. Push grille against
ceiling.
Extend hanger bars to the width of the framing.
Hold ventilator in place with the hanger bar tabs wrapping around the bottom
edge of the framing.
Nail ventilator to framing or fasten with screws (not provided) through
holes near nails.
* To ensure a noise-free mount: Secure hanger bars together with screws or
use a pliers to crimp mounting channels tightly around hanger bars.
*
SCREW (2)
HOLE FOR OPTIONAL
SCREW MOUNTING (4)
NAIL (4)
BOTTOM EDGE
OF FRAMING
Register this product at www.broan.com/
register. For Warranty Statement, or to order
Service Parts: go to broan.com or nutone.com
and type the Model in the “Model Search” field
at the top of the page. Broan, 926 W. State
Street, Hartford, WI 53027 800-637-1453
5. Remove light
lens.
Carefully insert a
small flat-blade
screwdriver
between grille and
lens. Pry lens out.
6. Install light bulbs.
Fluorescent bulbs
supplied. Purchase
a 4W incandescent
night-light bulb. In-
sert bulbs into their
sockets. Replace
lens.
TYPICAL INSTALLATIONS
Housing mounted to
I-joists.
Housing mounted any-
where between trusses
using hanger bars.
Housing mounted anywhere
between I-joists using
hanger bars.
Housing mounted to joists.
Housing mounted anywhere
between joists using
hanger bars.
Housing mounted anywhere
between trusses using
hanger bars.
CLEANING & MAINTENANCE
For quiet and efficient operation, long life, and attractive appearance - lower or
remove grille and vacuum interior of unit with the dusting brush attachment.
The motor is permanently lubricated and never needs oiling. If the motor
bearings are making excessive or unusual noises, replace the motor/blower
wheel assembly.
OPERATION
Use an on/off switch or speed control to operate this ventilator. See “Connect
Wiring” for details. Use of speed controls other than the Broan Models 78V
and 78W may cause a motor humming noise.
The ducting from this fan to the outside of the building has a strong effect
on the air flow, noise and energy use of the fan. Use the shortest, straightest
duct routing possible for best performance, and avoid installing the fan with
smaller ducts than recommended. Insulation around the ducts can reduce
energy loss and inhibit mold growth. Fans installed with existing ducts may
not achieve their rated airflow.
Use a roof cap or wall cap that has a built-in damper to reduce backdrafts.
Plan to supply the unit with proper line voltage and appropriate power cable.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS O
LESIONES PERSONALES, OBSERVE LAS SIGUIENTES PRECAUCIONES:
preguntas, comuníquese con el fabricante a la dirección o al número
telefónico que se incluyen en la garantía.
2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el suministro
eléctrico en el panel de servicio y bloquee los medios de desconexión
del servicio para evitar que la electricidad se reanude accidentalmente.
Cuando no sea posible bloquear los medios de desconexión del servicio,
fije firmemente un dispositivo de advertencia (por ejemplo, una etiqueta)
en un lugar prominente del panel de servicio.
3. El trabajo de instalación y el cableado eléctrico deben ser realizados
por una o más personas calificadas, y deben cumplir con todos los
códigos y normas correspondientes, incluidos los códigos y normas de
construcción específicos de protección contra incendios.
descarga adecuadas de los gases a través del tubo de humos (chimenea)
del equipo quemador de combustible, con el fin de evitar los contratiros.
Siga las directrices y normas de seguridad del fabricante del equipo de
calentamiento, tales como las publicadas por la Asociación Nacional de
Protección contra Incendios (National Fire Protection Association, NFPA),
la Sociedad Americana de Ingenieros de Calefacción, Refrigeración y
Aire Acondicionado (American Society for Heating, Refrigeration and
Air Conditioning Engineers, ASHRAE) y las autoridades de los códigos
locales.
cableado eléctrico ni otros servicios ocultos.
exterior.
7. Es aceptable utilizar este producto sobre una regadera o tina si se conecta
a un circuito secundario protegido por un GFCI (interruptor accionado
por pérdida de conexión a tierra) (instalación del techo solamente).
8. Esta unidad debe conectarse a tierra.
PRECAUCIÓN
1. Sólo para usarlo en ventilación general. No lo use para descargar mate-
riales ni vapores peligrosos o explosivos.
2. Este producto se diseña para la instalación en techos hasta una echada
de 12/12 (ángulo de 45 grados). NO MONTE ESTE PRODUCTO EN UNA
TECHO.
3. Para evitar daños a los cojinetes del motor y rotores ruidosos y/o no
equilibrados, mantenga la unidad de accionamiento al resguardo de rocío
de yeso, polvo de la construcción, etc.
4. Lea la etiqueta de especificaciones del producto para ver información y
requisitos adicionales.
Registre este producto en www.broan.
com/register. Para Declaración de garantía,
o para pedir piezas de servicio: vaya a
broan.com o nutone.com y escriba el mod-
elo en el campo “Model Search” en la parte
superior de la página. Broan, 926 W. State
Street, Hartford, WI 53027 800-637-1453

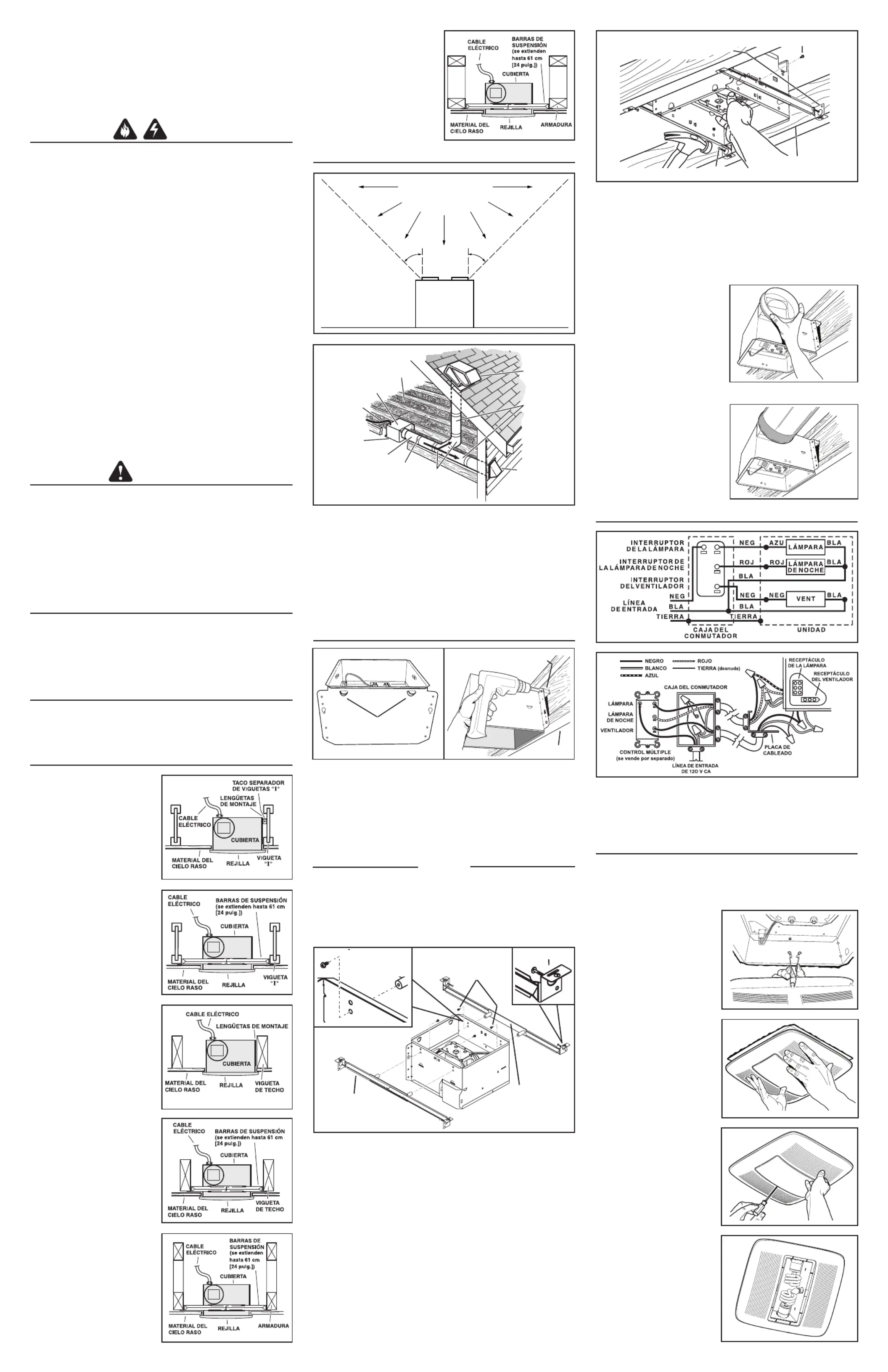

Serie QTXE
Ventilador/Lámpara
Fluorecente/
Lámpara de noche
LEA Y CONSERVE ESTAS INSTRUCCIONES
Montaje de la cubierta
en cualquier parte entre
armaduras por medio de
barras de suspensión.
PLANIFICACIÓN DE LA INSTALACIÓN
Los conductos desde este ventilador hacia el exterior del edificio tienen un
gran efecto sobre el flujo de aire, el ruido y el uso de energía del ventilador.
Utilice el tramo de conductos más corto y recto posible para obtener un
desempeño óptimo y evite instalar el ventilador con conductos menores que
los recomendados. El aislamiento alrededor de los conductos puede reducir la
pérdida de energía e inhibir el desarrollo de moho. Los ventiladores instalados
en conductos existentes podrían no obtener el flujo de aire nominal.
Instale una tapa de techo o de pared que tenga un regulador de tiro incorporado
a fin de reducir los contratiros.
Alimente la unidad con el voltaje de línea y el cable eléctrico apropiados.
Equipo
para cocinar
Piso
ÁREA QUE COCINA
No instale sobre o dentro
de esta área.
45
o
45
o
NO PARA EL
USO EN UN
ÁREA QUE COCINA.
*Comprar por separado.
AISLACIÓN*
(Colocar alrededor y sobre
el compartimiento para el ventilador).
CAPUCHÓN
PARA TEJADO*
(con regulador
de tiro
incorporado)
VENTILADOR
COMPARTIMIENTO
CABLE DE
ALIMENTACIÓN*
CONDUCTO CIRCULAR
DE 6 PULG.*
CODOS
CIRCULARES
DE 6 PULG.*
Sellar las
cavidades
alrededor del
compartimiento.
Sellar las uniones
del conducto
con cinta.
O
Asegurarse
de que los
conductos
sean cortos.
CAPUCHÓN
DE PARED*
(con regulador
de tiro incorporado)
O BIEN
INSTALE LA CUBIERTA Y EL CONDUCTO
1a. Instale la cubierta en las viguetas o viguetas “I”.
Con un alicate, doble las LENGÜETAS de la cubierta a 90°. Sostenga
la cubierta en su lugar de manera que las lengüetas de la cubierta
hagan contacto con la parte inferior de la vigueta. Para el montaje de
la cubierta se utilizan cuatro (4) tornillos o clavos. Atornille o clave la
cubierta a la vigueta a través de los orificios más bajos de cada brida
de montaje, y seguidamente a través de los más altos. NOTA: Para
el montaje en la VIGUETA “I”, tal como se ilustra, se requiere utilizar
SEPARADORES (incluidos) entre el orificio más alto de cada brida de
montaje y la vigueta “I”.
1b. Instale la cubierta en cualquier parte entre las armaduras, viguetas
o viguetas “I” por medio de barras de suspensión.
Se proporcionan barras de suspensión deslizantes para facilitar la co-
locación adecuada de la cubierta en cualquier parte entre la estructura.
Estas barras se adaptan a toda clase de estructuras (construcciones de
viguetas “I”, viguetas estándar y armaduras) y se extienden a un máximo
de 61 cm (24 pulg.).
Fije los CANALES DE MONTAJE a la cubierta con los TORNILLOS incluidos.
Asegúrese de que las LENGÜETAS estén de cara hacia arriba, tal como se
muestra. Utilice el juego de orificios de montaje del canal (marcados como
“STD”) para montar la cubierta al ras con la parte inferior de la tablarroca.
Utilice el otro juego de orificios (sin marca) para montar la cubierta al ras
con la parte superior de la tablarroca.
VIGUETA “I”
SEPARADOR (se usa para
el montaje a la vigueta “I”)
LENGÜETA
BARRA DE SUS-
PENSIÓN (4)
TORNILLOS (4)
LENGÜETA
STD
CANAL DE
MONTAJE (2)
Abra las BARRAS DE SUSPENSIÓN hasta el ancho de la estructura.
Sostenga el ventilador en su sitio envolviendo las lengüetas de la barra
de suspensión alrededor del BORDE INFERIOR DE LA ESTRUCTURA.
CLAVE el ventilador a la estructura o sujételo con tornillos (no incluidos)
a través de los ORIFICIOS que están cerca de los clavos.
*
Para lograr un montaje silencioso: acople y fije las barras de suspensión
con TORNILLOS, o doble los canales de montaje con un alicate bien
justos alrededor de las barras de suspensión.
2. Acople el conector del
regulador
de tiro/conducto.
Conecte a presión el conector
del regulador de tiro/conducto
en la cubierta. Asegúrese de
que el conector esté al ras con
la parte superior de la cubierta y
que la aleta del regulador caiga
cerrada.
3. Instale el conducto redondo
de 6 pulgadas.
Conecte el conducto redondo
de 6 pulgadas al conector del
regulador/conducto. Extienda
el conducto hacia una tapa
de techo o tapa de pared.
Encinte todas las conexiones
de los conductos para fijarlas y
hacerlas herméticas al aire.
CLAVO (4)
BORDE INFERIOR DE
LA ESTRUCTURA
ORIFICIO PARA MONTAJE
CON TORNILLO OPCIONAL (4)
*
TORNILLO (2)
INSTALE LA REJILLA
3. Acople la rejilla a la
cubierta.
Apriete los resortes de la
rejilla e insértelos en las
ranuras que se encuentran a
cada lado de la cubierta.
4. Empuje la rejilla contra el
cielo raso.
1. Termine el cielo raso.
Instale el material del cielo raso. Recorte alrededor de la cubierta.
2. Conecte el cableado.
Conecte el cableado a los tomacorrientes adecuados.
1. Conecte los cables eléctricos.
Extienda el cableado de la casa de 120 V CA al lugar de la instalación.
Utilice una conexión aprobada por UL para afianzar el cableado de la
casa a la placa de cableado. Conecte los cables tal como se ilustra en
los diagramas de cableado.
CONEXIÓN ELÉCTRICA
5. Saque la lente de la
lámpara.
Con cuidado, inserte
un destornillador plano
pequeño entre la parilla y
la lente de lámpara. Haga
palanca con el destornilla-
dor y saque la lente.
6. Instale las bombillas.
Se incluye las bombillas
fluorescentes. Compre
una bombilla de noche
incandescente de 4W.
Inserte las bombillas a
su receptáculos. Vuelva a
colocar la lente.
LIMPIEZA Y MANTENIMIENTO
Para lograr un funcionamiento silencioso y eficiente, como también larga
vida y una apariencia atractiva, baje o retire la rejilla y aspire el interior de la
unidad con el accesorio del cepillo para sacudir polvo.
El motor está permanentemente lubricado y nunca necesitará aceite. Si los
cojinetes del motor están haciendo ruido excesivo o inusual, reemplace el
conjunto del ventilador (incluye el motor y el rodete del ventilador).
OPERACIÓN
Opere este ventilador mediante un interruptor de encendido/apagado o con-
trol de velocidad de estado sólido. Vea los detalles en la sección “Conexión
modelos 78V y 78W de Broan puede causar un ruido del tarareo del motor.
INSTALACIONES TÍPICAS
Montaje de la cubierta en
viguetas “I”.
Montaje de la cubierta
en cualquier parte entre
armaduras por medio de
barras de suspensión.
Montaje de la cubierta en
cualquier parte entre las
viguetas “I” por medio de
barras de suspensión.
Montaje de cubierta en
viguetas.
Montaje de la cubierta en
cualquier parte entre las
viguetas por medio de barras
de suspensión.

Produkt Specifikationer

Mærke: Broan
Kategori: Ventilator
Model: QTXE080FLT

Har du brug for hjælp?

Hvis du har brug for hjælp til Broan QTXE080FLT stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ventilator Broan Manualer

Broan

Broan ZB80L1 Manual

8 Juli 2025
Broan

Broan LP510R Manual

7 Juli 2025
Broan

Broan L500 Manual

7 Juli 2025
Broan

Broan Roomside AR80LWH Manual

7 Juli 2025
Broan

Broan L250EL Manual

7 Juli 2025
Broan

Broan L900L Manual

7 Juli 2025
Broan

Broan L300EL Manual

7 Juli 2025
Broan

Broan L200E Manual

7 Juli 2025
Broan

Broan L400KL Manual

7 Juli 2025
Broan

Broan QTXE110 Manual

7 Juli 2025

Ventilator Manualer

Nyeste Ventilator Manualer

RYOBI

RYOBI ONE+ RF18 Manual

31 Juli 2025
Brandson

Brandson 307361 Manual

31 Juli 2025
Meaco

Meaco Fan 1056 Manual

31 Juli 2025
Brandson

Brandson 307510 Manual

31 Juli 2025
Koenic

Koenic KSF 400-M Manual

31 Juli 2025
AEG

AEG LK 5689 Manual

31 Juli 2025
Brandson

Brandson 307321 Manual

31 Juli 2025
Brandson

Brandson 307301 Manual

31 Juli 2025
Brandson

Brandson 307218 Manual

31 Juli 2025
Brandson

Brandson 307322 Manual

31 Juli 2025
