Side 1/2
1

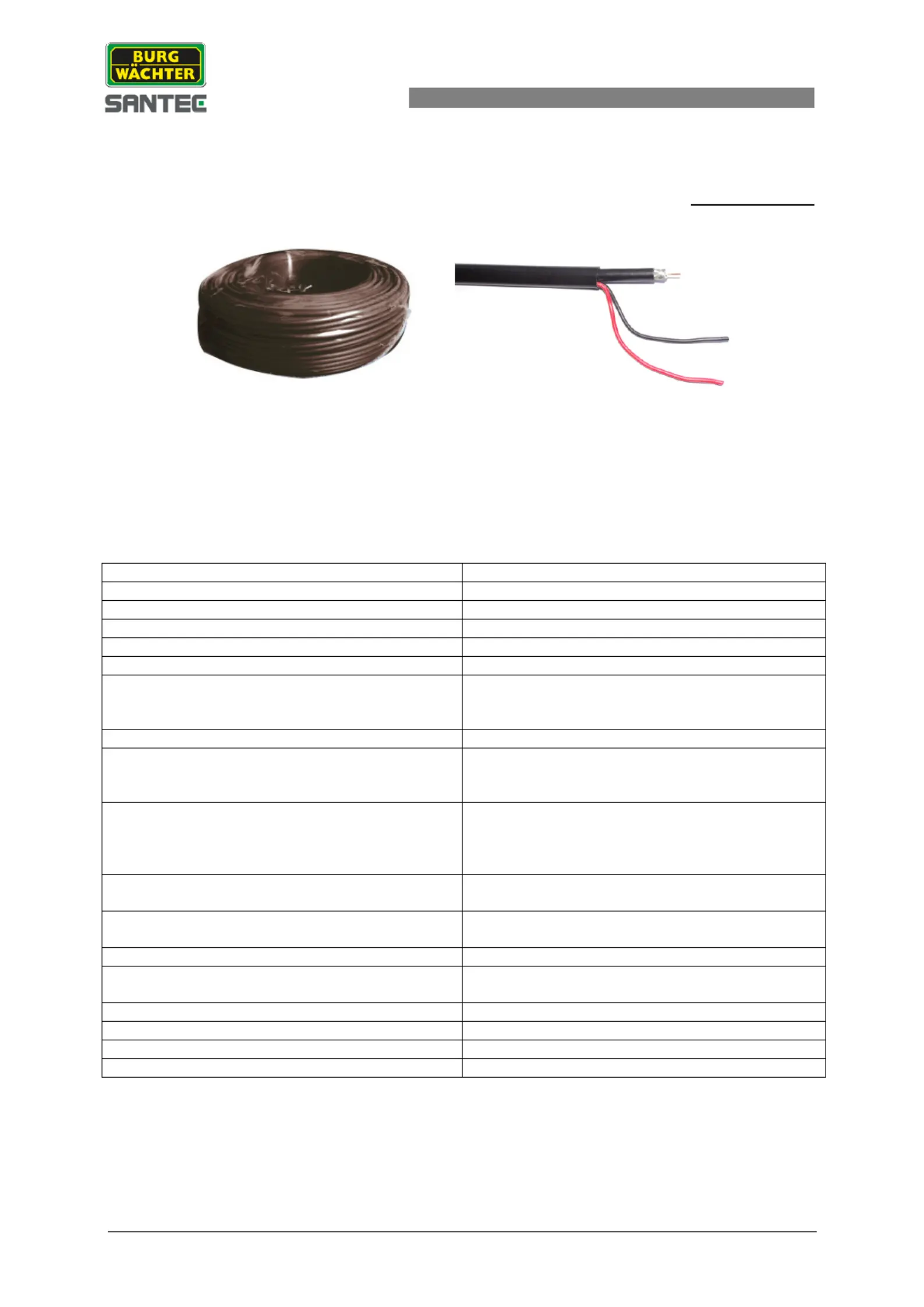

KURZANLEITUNG / QUICK INSTALLATION GUIDE
Koax-Multikabel für HD-SDI Signale, 250m Länge
Coax multi cable for HD-SDI signals, 250m long
Modell / Model:
KOAX-MULTI-SDI-250
Beschreibung
250 m langes schwarzes Koax-Multikabel mit
abgeschirmter Videoleitung mit 2 zusätzlichen
Einzeladern. Auch zur Übertragung von HD-SDI
Signalen bis zu einer Entfernung von 100 m geeignet.
Description
250 m black coax multi cable with 2 additional
single leads. This cable can also be used for
transmission of HD-SDI signals up to 100 m.
Technische Daten / Technical specifications
Modell / Model KOAX-MULTI-SDI-250
Typ / Type Multikabel RG-59 / Multi cable RG-59
Farbe / Colour Schwarz / Black
Kabellänge / Cable length 250 m
Impedanz / Impedance 75 Ohm
Anzahl der Adern / No. of cable cores 2x 0.5 mm
2
Kabeldämpfung / Attenuation
20° C, < dB/100 m
10 MHz: 2.7
50 MHz: 6.3
100 MHz: 8.6
500 MHz: 18.9
1000 MHz: 27.0
Kapazität / Capacitance 68 pf/m
Abschirmung 1 / Shield 1
Al-Pet-Al, 2 mm Überlappung, gebunden,
100% Abdeckung
Al-Pet-Al, 2mm overlap, bonded, 100% coverage
Abschirmung 2 / Shield 2
Verzinntes Kupfer, 144/0, 12 +/- 0.003 mm,
95% Abdeckung
Tinned copper, 144/0, 12 +/- 0.003 mm, 95%
coverage
Innere Ummantelung / Inner jacket
PVC, 6.0 +/- 0.15 mm, schwarz
PVC, 6.0 +/- 0.15 mm, black
Innenleiter / Inner conductor
Kupfer, 16/0.2 +/- 0.004 mm
Copper, 16/0.2 +/- 0.004 mm
Isolierung / Insulation PVC, 2.0 +/-0.10 mm
Äußere Ummantelung / Outer jacket
PVC, 9.2 x 7.8 +/-0.2 mm, schwarz
PVC, 9.2 x 7.8 +/-0.2 mm, black
RS-Steuerleitung / RS control cable Nein / No
UV-beständig / UV resistance Nein / No
Erdkabel / Underground cable Nein / No
BNC-Stecker vormontiert / Pre-installed BNC plug Nein / No
Irrtum und technische Änderungen vorbehalten. / Subject to technical changes. Errors excepted
Version 1.0sfi/0914/dt-engl/A5
2
Hinweise zur Geräteentsorgung
Bitte beachten Sie im Fall der Entsorgung
unbrauchbarer Geräte die geltenden
gesetzlichen Vorschriften.
Dieses Symbol bedeutet, dass
elektrische und elektronische Geräte
am Ende ihrer Nutzungsdauer vom
Hausmüll getrennt entsorgt werden müssen. Bitte
entsorgen Sie das Gerät bei Ihrer örtlichen
kommunalen Sammelstelle.
Impressum
Das Copyright dieser Bedienungsanleitung liegt
ausschließlich bei SANTEC BW AG.
Jegliche Vervielfältigung auch auf elektronischen
Datenträgern bedarf der schriftlichen
Genehmigung der SANTEC BW AG. Der
Nachdruck – auch auszugsweise – ist verboten.
Irrtum und technische Änderungen vorbehalten.
SANTEC ist ein eingetragenes Warenzeichen
der SANTEC BW AG. Übrige evtl. genannte
Firmen- und Produktnamen sind Warenzeichen
oder eingetragene Warenzeichen bzw. Marken
der jeweiligen Inhaber.
© Copyright by SANTEC BW AG, Ahrensburg
(Germany)
Notes on waste disposal
Please respect the local legal regulations on
waste if you need to dispose of
discarded appliances.
This symbol means that electrical
appliances need to be disposed of properly and
not simply with unsorted household refuse.
Please respect local regulations on waste
disposal.
Copyright
All rights reserved. This publication may not be
reproduced, stored in a retrieval system or
transmitted, in any form or by any means
(electronic, mechanical, photocopying, recording
or otherwise), without the written prior permission
of SANTEC BW AG.
No reproduction of any part or excerpts thereof
are permitted.
Errors excepted. Specifications are subject to
change without notice for quality improvement.
SANTEC is a registered trademark of SANTEC
BW AG. All other companies or products
mentioned in this publication are trademarks,
registered trademarks or brands of the respective
company.
© Copyright by SANTEC BW AG, Ahrensburg
(Germany)
