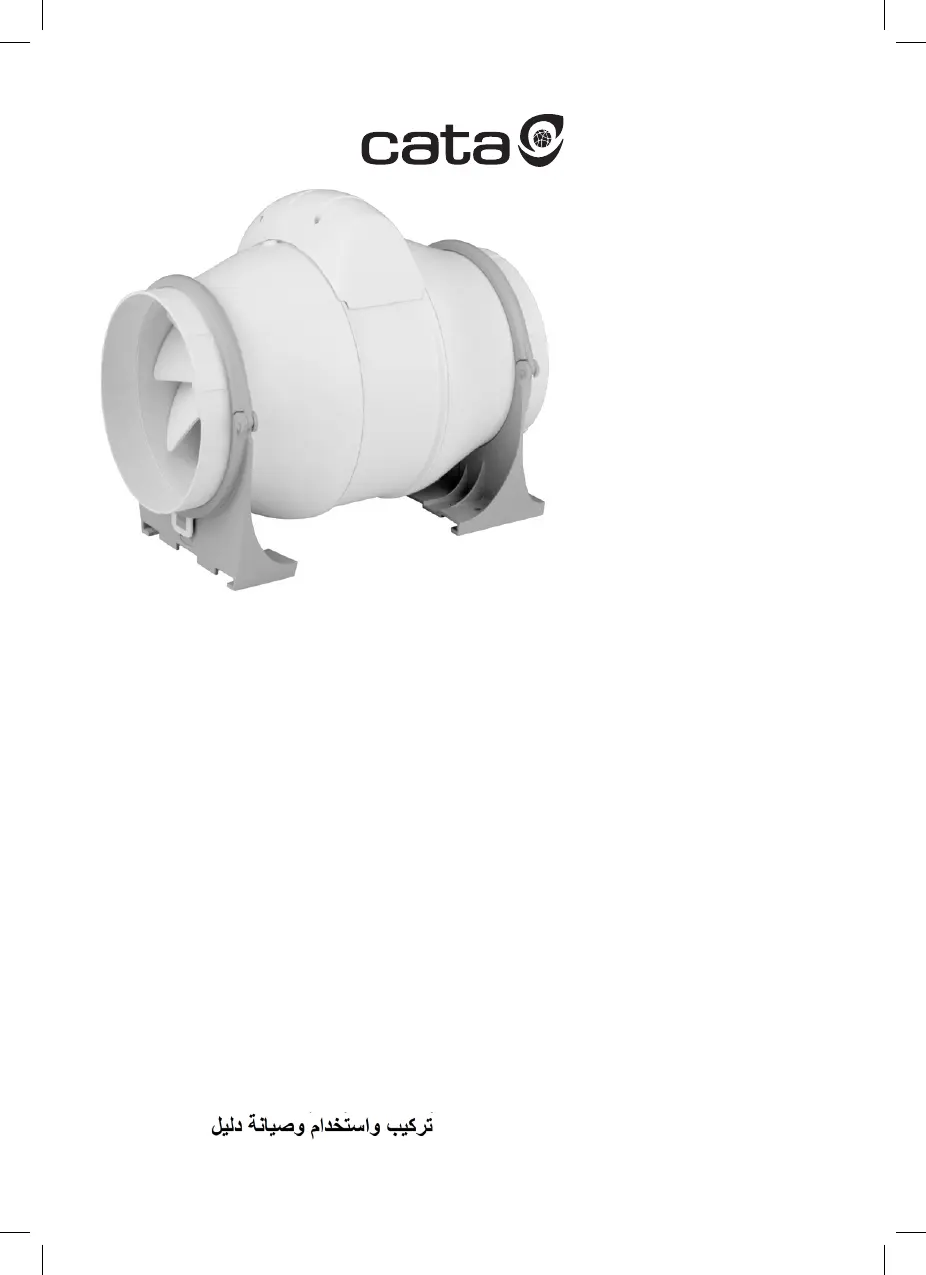

Side 1/32
DUCT IN LINE 100/270
DUCT IN LINE 100/270 TIMER
DUCT IN LINE 125/320
DUCT IN LINE 125/320 TIMER
DUCT IN LINE 150/560
DUCT IN LINE 150/560 TIMER
DUCT IN LINE 160/560
DUCT IN LINE 160/560 TIMER
DUCT IN LINE 200/910
DUCT IN LINE 200/910 TIMER
Manual de instalación, uso y mantenimiento
Manuel d’installation, d’utilisation et d’entretien
Installation, operation and mantenance instructions
Handbuch zu Installation, Bedienung und Wartung
Manuale di installazione, uso e manutenzione
Handleiding voor installatie, gebruik en onderhoud
Manual de instalação, utilização e manutenção
Installations-, brugs- og vedligeholdelses vejledning
Installasjons-, bruks- og vedlikeholds manual
Manual för installation, användning och underhåll
Asennus-, käyttö- ja huolto-ohjeet
Руководство по установке, эксплуатации и обслуживанию
ES
DE
FR
EN
IT
NL
PT
DA
FI
NO
SV
RU
AR
Estimado Cliente,
Para garantizar la seguridad y el correcto funcionamiento del
aparato, por favor lea ATENTAMENTE las siguientes instruccio-
nes antes de proceder a la instalación.
IMPORTANTE:
Asegurarse que el suministro eléctrico ha sido desconectado
antes de realizar cualquier operación de instalación o conexión
eléctrica del aparato.
La instalación, conexiones eléctricas y ajustes deberán ser efec-
tuados según las normas locales por una persona cualificada.
Si no se siguen estas instrucciones de instalación, podrían cau-
sarse daños al producto.
El aparato debe ser instalado correctamente para conseguir un
rendimiento óptimo del mismo (instalación de la unidad, de los
conductos y de las entradas para substitución de aire)
Este extractor está destinado a la ventilación doméstica o locales
similares. No utilizar para otro fin para el que fue diseñado.
Este aparato pueden utilizarlo niños con edad de 8 años y su-
perior, y por personas con capacidades físicas, sensoriales o
mentales reducidas o falta de experiencia y conocimiento, si se
les ha dado la supervisión formación apropiadas respecto al uso
del aparato de una manera segura y comprenden los peligros
que implica. Los niños no deben jugar con el aparato. La limpieza
y mantenimiento a realizar por el usuario no deben realizarlos los
niños sin supervisión.
Este extractor debe ser instalado de forma que las aspas estén
situadas como mínimo a una altura de 2,3 m por encima del suelo.
Este extractor no produce interferencias de radio/televisión (Di-
rectiva 2004/108/CE).
Antes de efectuar su instalación a tuberías, consultar las orde-
nanzas municipales sobre salidas de aire y pedir permiso a la
persona responsable del edificio.
Deben tomarse precauciones para evitar el reflujo de gases a la
habitación procedentes del conducto del gas abierto o de otros
mecanismos de llama abierta.
Debe estar prevista una ventilación conveniente de la habitación
si se utiliza simultáneamente este aparato con otros alimentados
por gas u otro combustible.
No instalar el tubo de descarga (A, B) del extractor a una chime-
nea de humos, tuberías de aireación, conductos de aire caliente
o conductos que se utilicen para evacuar los humos de aparatos
alimentados por gas u otro combustible.
NO instale este producto en áreas con las siguientes caracte-
rísticas:
• Exceso de aceite o ambiente cargado de grasa.
• Ambientes con líquidos, gases o vapores corrosivos, explosivos
o inflamables.
• Ambiente con temperaturas superiores a 60 °C o inferiores a
-5 °C.
• Ambientes con exposición a agentes atmosféricos (lluvia, sol,
nieve, etc.).
• Lugares con posibles obstáculos que dificulten el acceso al
ventilador.
El producto o las partes del mismo no deben sumergirse en agua
u otros líquidos
El grado de protección IP solamente es válido si la instalación del
aparato es conforme a lo indicado en este manual.
El fabricante declina toda responsabilidad por daños causados a
personas, animales o cosas, debido al uso inadecuado del apara-
to, según las advertencias para la instalación uso y mantenimien-
to descritos en este manual de instrucciones.
Al finalizar la instalación, estas instrucciones deberán ser entre-
gadas al propietario/usuario del aparato.
INSTALACIÓN:
Antes de empezar la instalación, comprobar que la hélice no está
deformada ni dañada, que gira libremente y que no haya ningun
cuerpo extraño alojado en el interior de la carcasa.
Este tipo de extractor tubular está diseñado para trabajar inter-
calados en cualquier tramo del conducto de extracción de aire
(rígido o flexible) p2-ya sea en posición horizontal o vertical.
La instalación del aparato se realizará según la documentación
gráfica adjunta (ver fig 1 y 2).
• Aflojar los 2 tornillos (D) y levantar las bridas (E). Sacar el con-
junto carcasa (F) de su alojamiento.
• Situar el conjunto soporte + embocaduras (G) en el lugar don-
de se desee instalar el extractor (pared o techo) y marcar los
orificios (H)
• Realizar los 4 agujeros con una broca adecuada y fijar el conjun-
to utilizando los tacos y tornillos subministrados con el aparato.
Se recomienda situar el aparato a una distancia igual o superior
a 1 metro del codo o boca de aspiración-expulsión más cercano.
• Empalmar los conductos de aspiración (A) y expulsión (B) a
las embocaduras (I) mediante bridas o banda adhesiva resistente
Es importante que el diámetro de la tubería sea igual al diámetro
de las embocaduras para asegurar un funcionamiento eficiente
del aparato.
• Encajar de nuevo la carcasa (F) en su alojamiento de forma que
el sentido de circulación del aire indicado por las flechas (J) y la
orientación de la salida del cable sean los deseados.
Cerrar las bridas (E) y apretar los tornillos (D)
Tanto si el montaje se realiza con tubo de descarga individual o
con salida directa, se deben instalar las rejillas de aire que cum-
plan con los requisitos de seguridad de la norma de su país para
impedir el acceso a la hélice del ventilador.
Asegurar que no existe ninguna obstrucción al paso de aire.
ES
ESPAÑOL
