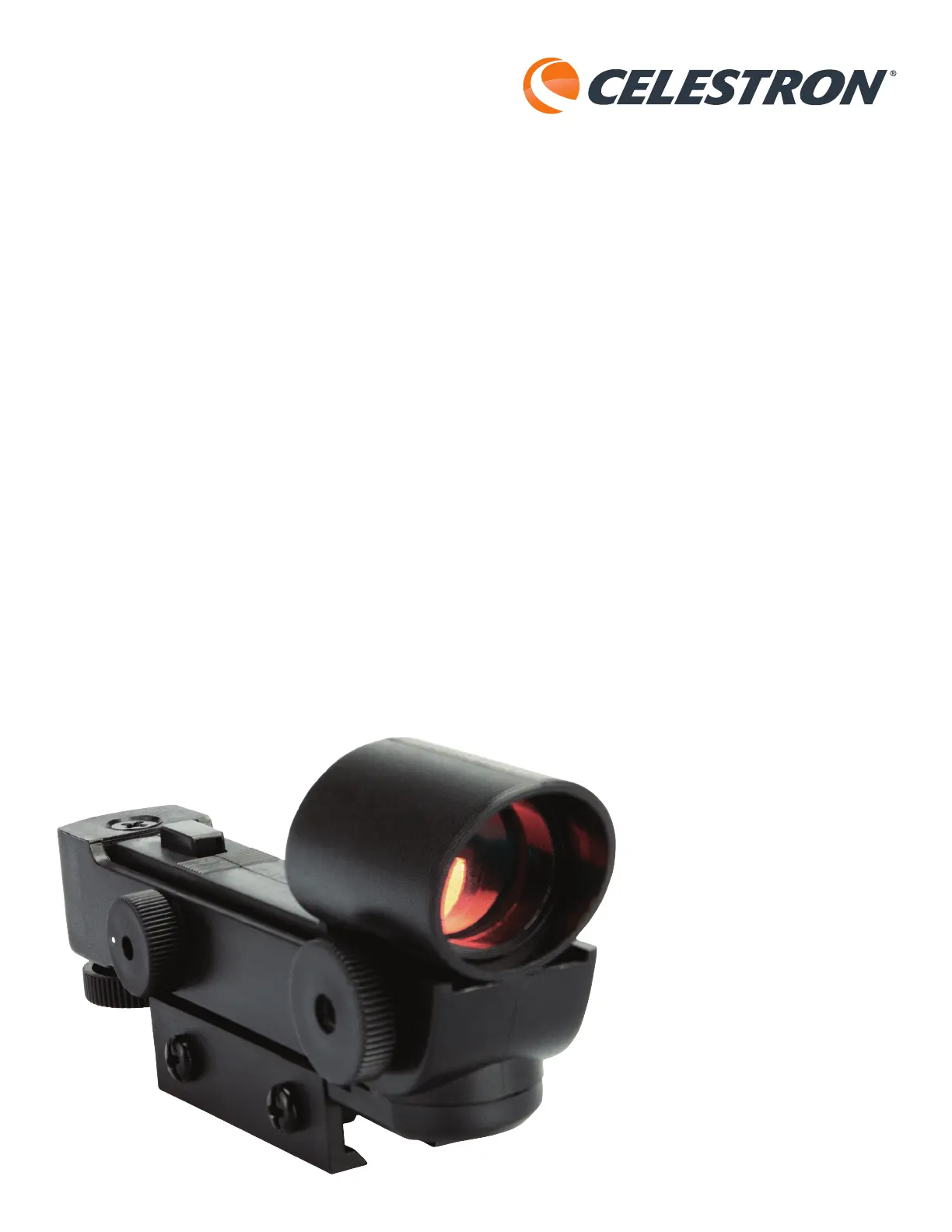

The StarPointer

Finderscope

The StarPointer

Finderscope

Your telescope now includes an updated and easier

to use StarPointer ﬁnderscope.

To install the StarPointer Finderscope:

1. Loosen the two mounting screws near the bottom

of the ﬁnderscope.

2. Slide the base of the ﬁnderscope over the ﬁnderscope

mounting bracket found on the telescope optical tube.

3. Tighten the screws to secure the ﬁnderscope in place.

Your StarPointer ﬁnderscope is shipped with a clear

plastic tab inserted between the battery and the

contact to prevent the battery from accidentally

being discharged in shipment. Pull this tab out before

using your ﬁnderscope.

Using the StarPointer Finderscope:

The StarPointer ﬁnderscope helps you aim your

telescope by looking through its round glass window

and covering your target with the red dot projection.

The ﬁrst time you assemble your telescope, you will

need to align the StarPointer with the main optics

of the telescope. Although this step can be done at

night, it is signiﬁcantly easier during the day. Once

you have completed the ﬁnderscope alignment, you

should not have to repeat this step unless the ﬁnderscope

is bumped, dropped, or removed during transit.

To align the StarPointer:

1. Take the telescope outside during the day. Using

your naked eye, ﬁnd an easily recognizable object,

such as a streetlight, car license plate, or tall tree.

The object should be as far away as possible, but

at least a quarter mile away.

2. Remove the main dust cover from the telescope and

make sure your lowest power (longest focal length)

eyepiece is installed in the focuser.

3. Move the telescope left and right or up and down so

that it is roughly pointing toward the object you chose

in step 1.

4. Look through the telescope using the eyepiece and

manually move the telescope until the object you

chose lies in the center of the view. If the image is

blurry, gently turn the focus knobs until it comes into

sharp focus.

Note: The image in the telescope eyepiece may appear

upside-down or mirror reversed, depending on the

type of telescope you have. This is perfectly normal

in an astronomical telescope.

5. Once the object is centered in your eyepiece, turn

on the ﬁnderscope by turning the power switch knob

clockwise as far as it will go.

6. With your head positioned about a foot behind the

ﬁnder, look through the round window and locate

the red dot. It will probably be close to, but not on

top of, the object you see when you are looking

through the eyepiece.

7. Without moving the telescope, use the two adjust-

ment knobs on the side and underneath the Star-

Pointer. One controls the left-right motion of the dot,

while the other controls the up-down motion. Adjust

both until the red dot appears over the same object

you are observing in the 20 mm eyepiece.

Now choose some other distant targets to practice

aiming your telescope. Look through the StarPointer

window and place the red dot on the target you are

trying to view and verify that it is in the eyepiece of

the scope.

Note: Be sure to turn off the StarPointer ﬁnderscope

when not in use to conserve battery power. New

batteries can be purchased online or at watch/

electronic stores.

FRANÇAIS

Le chercheur StarPointer

Votre télescope est maintenant livré avec un chercheur

StarPointer repensé qui est plus facile à utiliser.

Pour installer votre chercheur StarPointer :

1. Desserrez les deux vis de ﬁxation situées au des

sous du chercheur.

2. Faites glisser la base du chercheur sur le support

de monture présent sur le tube optique du télescope.

3. Serrez les vis de ﬁxation pour maintenir l’oculaire en place.

Votre chercheur StarPointer est livré avec une

languette de plastique insérée entre la pile et le

contact pour éviter que cette dernière ne se

décharge accidentellement pendant le transport.

Retirez cette languette avant d’utiliser le chercheur.

Utiliser le chercheur StarPointer :

Le chercheur StarPointer vous aide à pointer votre

télescope en regardant dans la fenêtre de verre

circulaire et en faisant coïncider le point rouge avec

la cible. La première fois que vous assemblez votre

télescope, vous devez aligner le chercheur avec le

système optique principal du télescope. Bien que

cette étape puisse être effectuée de nuit, il est

beaucoup plus facile de l’effectuer en journée. Une

fois l’alignement du chercheur effectué, vous ne

devriez pas avoir à répéter cette étape à moins que

le chercheur ait reçu un choc, ait subit une chute ou

ait été retiré pendant le transport.

Aligner le StarPointer :

1. Installez le télescope à l’extérieur pendant la

journée. À l’œil nu, choisissez un objet facilement

reconnaissable, comme un lampadaire, une plaque

d’immatriculation de voiture ou un grand arbre.

L’objet doit être le plus loin possible, de préférence

à au moins 400 m (un quart de mille).

2. Retirez le capuchon anti-poussière du télescope

et assurez vous que l’oculaire le moins puissant

(longueur de focale la plus longue) est installé

dans le tube de focale.

3. Orientez le télescope horizontalement et verticalement

aﬁn qu’il pointe à approximativement vers l’objet que

vous avez choisi à l’étape 1.

4. Regardez à travers l’oculaire et déplacez-le

manuellement jusqu’à ce que l’objet que vous

avez choisi se trouve dans le centre du viseur.

Si l’image est ﬂoue, tournez tout doucement les

molettes de mise au point jusqu’à ce que l’image

soit nette.

Remarque : l’image que vous observez dans l’oculaire

peut apparaître renversée verticalement ou

verticalement, selon le type de télescope que

vous utilisez. C’est tout à fait normal dans une

lunette astronomique.

5. Une fois l’objet centré dans l’oculaire, allumez le

chercheur en faisant tourner la molette d’alimentation

dans le sens des aiguilles d’une montre au maximum.

6. Avec votre tête située à environ 30 cm (1 pied)

derrière le chercheur, regardez par la fenêtre ronde

du chercheur et localisez le point rouge. Il sera

probablement près de, mais pas exactement sur

l’objet que vous voyez lorsque vous regardez à

travers l’oculaire.

7. Sans bouger le télescope, utilisez les deux molettes

de réglage situées sur le côté et en dessous du

chercheur StarPointer. L’une contrôle le mouvement

gauche-droite du point, l’autre le mouvement haut-bas.

Ajustez les deux molettes jusqu’à ce que le point

rouge apparaisse sur l’objet que vous observez dans

l’oculaire de 20 mm.

Choisissez maintenant quelques autres cibles

lointaines pour vous exercer à pointer votre télescope.

Regardez par la fenêtre du chercheur et placez le point

rouge sur la cible que vous essayez de visualiser et

vériﬁez qu’elle est visible dans l’oculaire du télescope.

Remarque : N’oubliez pas d’éteindre le chercheur

lorsqu’il n’est pas utilisé aﬁn d’économiser les piles.

Power/Brightness Knob

Up/Down

Adjustment Knob

Mounting Screws Left/Right

Adjustment Knob

Molette alimentation/

luminosité

Molette de réglage

haut/bas

Vis de monture Molette de réglage

gauche/droite
