HYDRO-4

Guida all’utilizzo

User manual

Guide d’utilisation

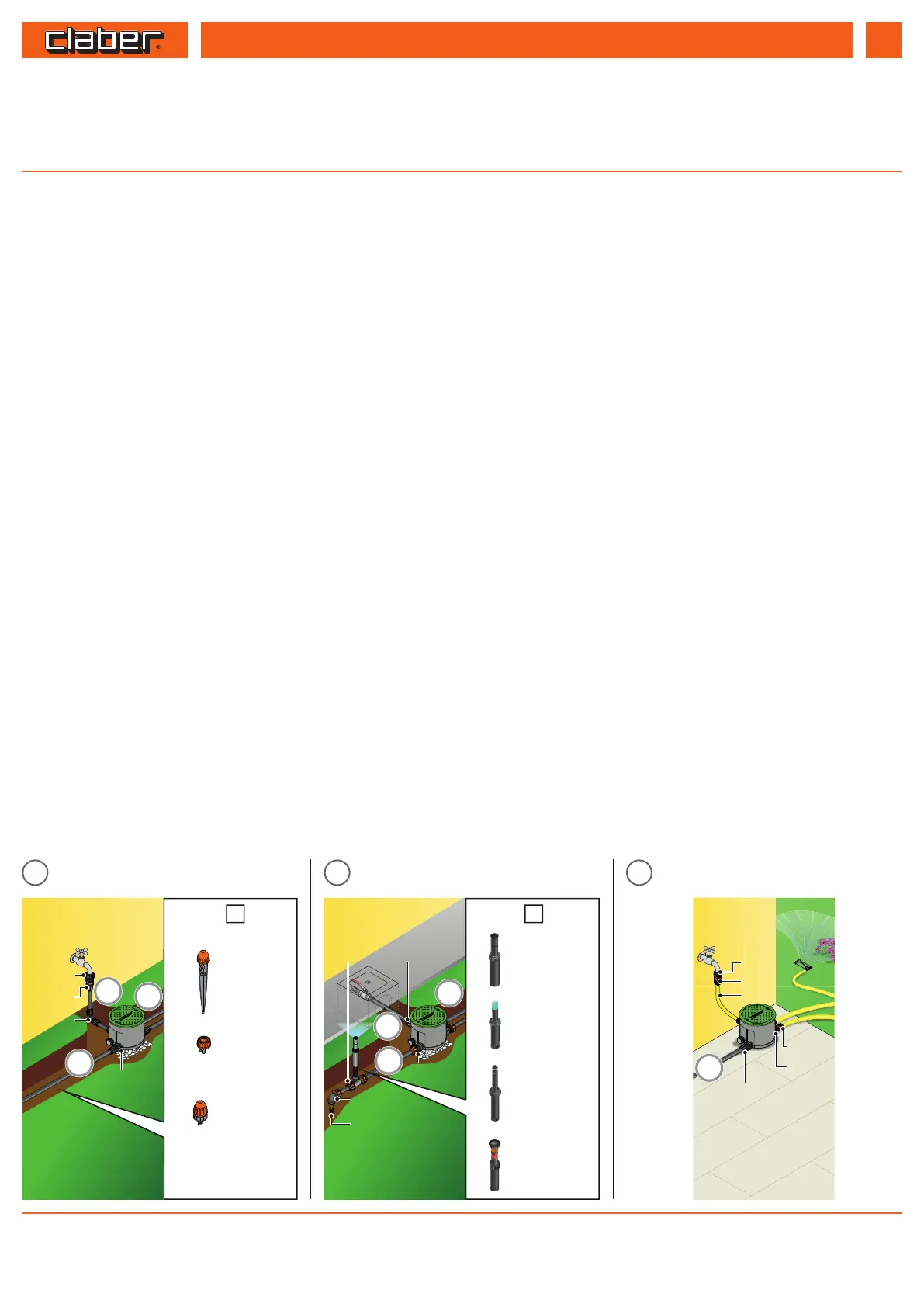

INSTALLAZIONE. Hydro-4 è adatto per giardini no a 700 m. Il pozzetto va installato all‘aperto, interrato a livello del terreno (1-2) oppure in appoggio su

pavimento (3). In caso di installazione interrata, disporre materiale drenante e un telo protettivo sul fondo, prima di alloggiare Hydro-4, in modo che terra

ed eventuali detriti non entrino nel prodotto. Rimuovere il telo e i tappi di chiusura linea solo ad impianto ultimato. Evitare posizionamenti soggetti ad

eccessivo e continuo calpestio e al passaggio di mezzi meccanici (es. trattorini rasaerba).

Usare solo acqua ltrata. Portata delle linee: 2,5 bar 25 l/min.

* componenti non forniti, da acquistare a parte.

INSTALLATION. The Hydro-4 is suitable for gardens up to 700 m. Install the valve box outside, buried at ground level (1-2) or resting on the surface (3). If

installed below ground, lay draining material and a protective sheet in the hole before putting in the Hydro-4, to make sure that soil and any other debris

cannot get into the product. Remove the sheet and the line closure plugs only when the system is completed. Do not place it in areas which are

frequently walked over or passed over by mechanical means (eg. ride-on lawn mowers).

Only use ltered water. Water line ow rates: 2,5 bar 25 l/min.

* parts not supplied, to be purchased separately.

INSTALLATION. Hydro-4 est indiqué pour les jardins allant jusqu’à 700 m. Le regard doit être installé à l'extérieur, enterré au niveau du terrain (1-2) ou

bien posé sur le sol (3). En cas d'installation enterrée, disposez un matériau drainant et une toile de protection sur le fond avant de loger Hydro-4 an que

ni terre ni d'éventuels détritus n'entrent dans le produit. Retirez la toile et les bouchons de fermeture de ligne seulement une fois l'installation terminée.

Évitez des emplacements soumis à un piétinement excessif et continu et au passage de moyens mécaniques (ex. tracteurs de pelouse).

N'utilisez que de l'eau ltrée. Débit des lignes: 2,5 bar 25 l/min.

* composants non fournis, vendus séparément.

INSTALLATION. Hydro-4 ist für Gärten bis zu 700 m geeignet. Der Ventilschacht muss im Freien installiert werden, unter- (1-2) oder überirdisch (3). Im

Falle der unterirdischen Installation, Sehen Sie unbedingt Drainagematerial und eine Plastik-Schutzplane unter dem Hydro-4 vor, damit keine Erde und

eventuelles Geröll in das Produkt gelangen. Entfernen Sie die Plane und die Verschlussstopfen am Leitungsende erst, wenn die Anlage fertiggestellt

ist.Vermeiden Sie Stellen, die stark frequentiert sind oder gar von schweren Fahrzeugen befahren werden (z. B. Rasenmähertraktoren).

Verwenden Sie nur geltertes Wasser. Durchussmenge der Kreise: 2,5 bar 25 l/min.

* nicht mitgelieferte Bauteile, separat erhältlich.

INSTALACIÓN. Hydro-4 es adecuada para jardines de hasta 700 m. La arqueta debe instalarse al aire libre, enterrada a nivel del terreno (1-2) o colocada

sobre el suelo (3). Si se opta por la instalación enterrada, coloque material drenante y una lona de protección en el fondo antes de introducir el Hydro-4

para evitar que entren en el producto tierra y posibles residuos. No retire la lona y los tapones de plástico hasta completar el sistema. Evite ubicaciones

sometidas a un tránsito peatonal excesivo y continuo y al paso de vehículos mecánicos (como tractores cortacésped).

Use solo agua ltrada. Caudal de las líneas: 2,5 bar 25 l/min.

* componentes no incluidos, deben adquirirse por separado.

Per Hydro-4 (codice): - For Hydro-4 (code): - Pour Hydro-4 (code): - Für Hydro-4 (Art.): - Para Hydro-4 (código):

Benuttzzerrhandbucch

Guía de uso

90829

8804*

90424*90325*

90320*

90910*

90326*

8547*

8627*

8547*

9063*

91013*

91002*

91009*

91025*

91013*

* *

Turbina

90474

Pop-up

90264

90266

Turbo-Jet

90210

90220

90230

Colibrì

90019

90020

91256

91227

91228

91229

91255

91254

91257

91258

91222

91225

91232

1 32

HYDRO-4

Per Hydro-4 (codice): - For Hydro-4 (code): - Pour Hydro-4 (code): - Für Hydro-4 (Art.): - Para Hydro-4 (código):

DESCRIZIONE. 1) Attacco maschio da 3/4” lettato, ingresso acqua da rubinetto, 2) Pozzetto, 3) Display a cristalli liquidi, 4) Tasto indietro, 5) Tasto enter, 6)

Tasto avanti, 7) Vite ssaggio coperchio, 8) Rondella ssaggio coperchio e Or, 9) Coperchio del pozzetto, 10) Guarnizione tappo chiusura linea, 11) Tappo di

chiusura linea, 12) Coperchio trasparente

DESCRIPTION. 1) 3/4” threaded male tap water inlet connector, 2) Valve box, 3) Liquid Crystal Display, 4) Back button, 5) Enter button, 6) Forward button,

7) Cover fastening screw, 8) Cover fastening washer and OR, 9) Valve box cover, 10) Line closing plug gasket, 11) Line closing plug, 12) Transparent cover

DESCRIPTION. 1) Raccord mâle de 3/4” l. entr. d'eau du robinet, 2) Regard, 3) Acheur à cristaux liquides, 4) Touche arrière, 5) Touche entrée, 6) Touche

avant, 7) Vis de xation du couvercle, 8) Rondelle de xation du couvercle et Joint torique, 9) Couvercle du regard, 10) Joint du bouchon de fermeture de

la ligne, 11) Bouchon de fermeture de la ligne, 12) Couvercle transparent

BESCHREIBUNG. 1) 3/4” Leitungswassereinlass mit Außengewinde, 2) Behälter, 3) Flüssigkristalldisplay, 4) Zurück-Taste, 5) Enter-Taste, 6) Vorwärts-Taste, 7)

Befestigungsschraube Abdeckung, 8) Unterlegscheibe und OR-Ring für Befestigung der Abdeckung, 9) Behälterabdeckung, 10) Dichtung

Rohrverschlusskappe , 11) Rohrverschlusskappe, 12) Durchsichtige Abdeckung

DESCRIPCIÓN. 1) Conexión macho de 3/4” rosca entrada de agua desde grifo, 2) Arqueta, 3) Pantalla de cristal líquido, 4) Tecla atrás, 5) Tecla enter, 6) Tecla

adelante, 7) Tornillo jación tapa, 8) Arandela de jación de tapa y junta tórica, 9) Tapa de la arqueta, 10) Junta tapón cierre línea, 11) Tapón de cierre línea,

12) Tapa transparente

90829

456

3/4
