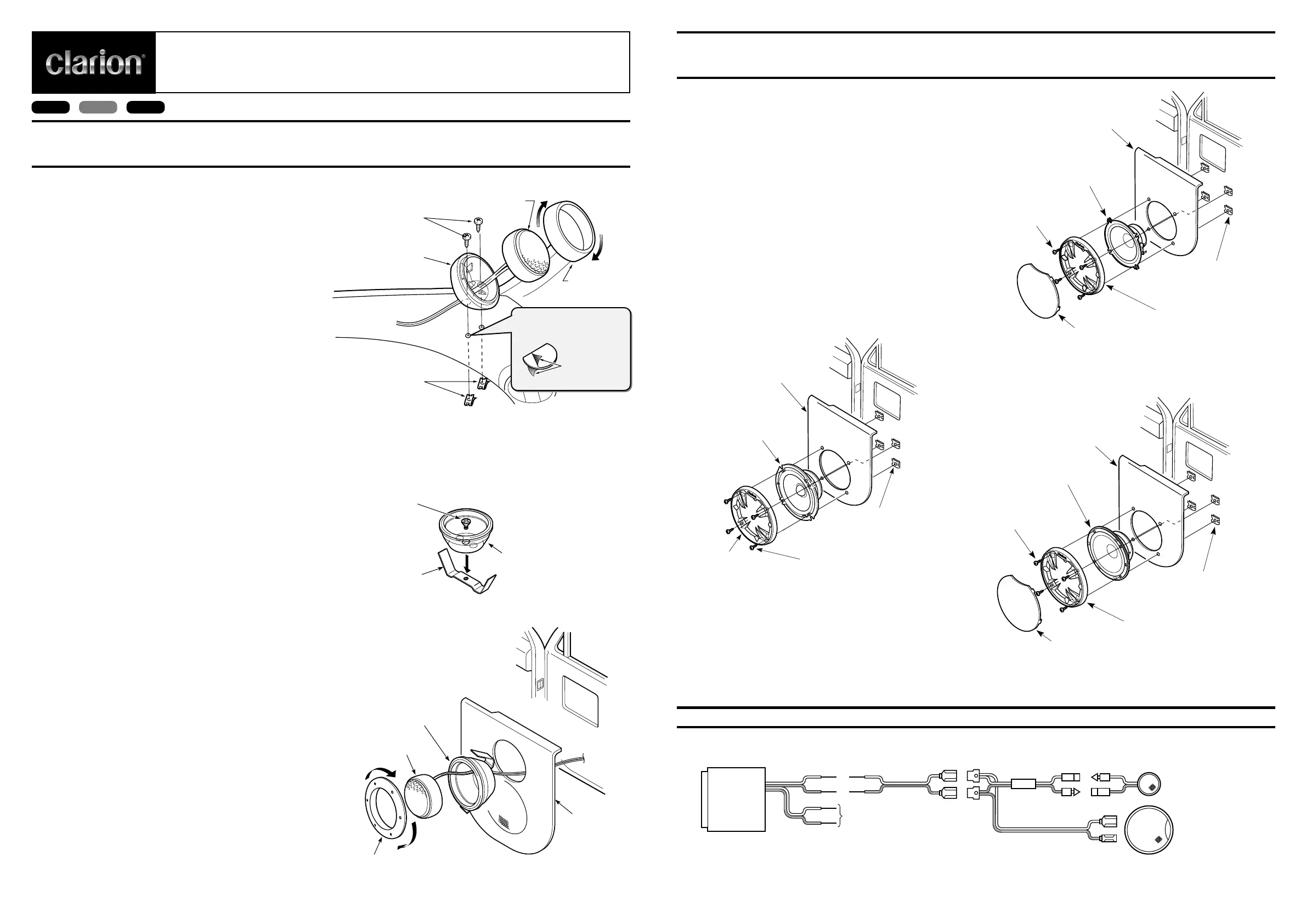

Side 1/3

SRS1726

SRS1626

SRS1326

EXAMPLE OF TWEETER INSTALLATION

EXEMPLE D’INSTALLATION D’UN TWEETER

EJEMPLO DE INSTALACIÓN DEL ALTAVOZ DE AGUDOS

EXAMPLE OF MID-RANGE/WOOFER INSTALLATION

EXEMPLE D’INSTALLATION D’UN HAUT-PARLEUR DE MÉDIUM-GRAVE

EJEMPLO DE INSTALACIÓN DE ALTAVOZ DE GAMA MEDIA/GRAVES

Printed in China / / Impreso en China 2005/11 (A·C) SE-759A/SE-760A/SE-761AImprimé en Chine

■

Dashboard installation example

1. Using the provided mounting screws and speed nuts, install the mount

adapter on the dashboard.

∗If you wish to install the mount adapter without using the provided

mounting screws, fix the unit in placing using the accessory two-sided

cushion tape.

2. Pass the speaker lead wire through the hole in the mount adapter.

3. Fix the speaker in the mount adapter with the finisher ring. The speaker

can be fixed firmly in place by pressing the finisher ring and twisting it.

■

Exemple d installation en tableau de bord’

1. Au moyen des vis à tôle et de écrous fendus, installez l’adaptateur de

montage sur le tableau de bord.

∗Si vous souhaitez installer l’adaptateur de montage sans utiliser les vis à

tôle, fixez l’unité au moyen de la bande souple réversible fournie comme

accessoire.

2. Passez le fil du haut-parleur par l’orifice de l’adaptateur de montage.

3. Fixez le haut-parleur sur l’adaptateur de montage au moyen de la bague

de finition. Le haut-parleur pourra être maintenu fermement en place en

poussant sur la bague de finition et en la tournant.

■

Ejemplo de instalaci n en el tablero de instrumentosó

1. Empleando los tornillos de montaje y las tuercas rápidas suministrados,

instale el adaptador de montaje en el tablero de instrumentos.

∗Si desea instalar el adaptador de montaje sin emplear los tornillos de

montaje suministrados, fije la unidad en su lugar empleando la cinta

acolchada por ambos lados accesoria.

2. Pase el cable de altavoz por el orificio del adaptador de montaje.

3. Fije el altavoz en el adaptador de montaje con el anillo de acabado. El

altavoz podrá fijarse con seguridad en su lugar presionando el anillo de

acabado y girándolo.

1. Remove the grille’s punching net (SRS1726/SRS1326 only).

2. Using the template, open holes for the speaker and for the screws.

3. Install the speed nuts in the screw holes in the door trim, then use the

mounting screws to install the speaker grille. (Figure 4)

4. Attach the punching net to the grill (SRS1726/SRS1326 only).

1. Déposez la grille de protection (SRS1726/SRS1326 seulement).

2. A l’aide du modèle, percez des trous pour le haut-parleur et les vis.

3. Posez les écrous fendus sur les trous percés dans la garniture de porte,

puis installez la grille de haut-parleur avec les vis à tôle. (Figure 4)

4. Fixez la grille de protection sur la grille (SRS1726/SRS1326 seulement).

1. Extraiga la red de la rejilla (sólo el SRS1726/SRS1326).

2. Utilizando la plantilla, taladre orificios para el altavoz y para los tornillos.

3. Instale las tuercas rápidas en los orificios para los tornillos del panel de

adorno de la puerta, y después utilice los tornillos de montaje para

instalar la rejilla del altavoz. (Figura 4)

4. Coloque la red en la rejilla (sólo el SRS1726/SRS1326).

■

Door trim installation example

1. Remove the door trim, then use template and open holes for the screws

and speaker leads.

2. Using the provided machine screws, attach the lever arm to the bottom

surface of the flush-mount spacer.

3. Using the flush-mount ring, attach the flush-mount spacer to the speaker.

When installing the speaker, rotate the flush-mount ring clockwise to tighten.

4. Insert the speaker unit into the mounting hole in the door trim.

■

Exemple d installation en garniture de porte’

1. Enlevez la garniture de porte et, à l’aide du modèle, percez des trous pour

les vis et les fils de haut-parleur.

2. Au moyen des vis à métaux fournies, fixez le levier sur la surface du fond

de la monture encastrable.

3. Au moyen de la bague de montage encastré, fixez la monture encastrable

sur le haut-parleur. Lors de l’installation du haut-parleur, tournez la bague

de montage encastré dans le sens horaire pour l’immobiliser.

4. Insérez le haut-parleur dans l’orifice de montage dans la garniture de porte.

■

Ejemplo de instalaci n en el panel de adorno de laó

puerta

1. Quite el panel de adorno de la puerta, y después utilice la plantilla para

taladrar orificios para los tornillos y el cable del altavoz.

2. Empleando los tornillos maquinados suministrados, monte el brazo de la

palanca en la superficie inferior del separador de montaje empotrado.

3. Empleando el anillo de montaje empotrado, coloque el separador de

montaje empotrado en el altavoz. Cuando instale el altavoz, gire hacia la

derecha el anillo de montaje empotrado para apretarlo.

4. Inserte el altavoz en el orificio de montaje del panel de adorno de la puerta.

English Fran aisçEspa olñ

2 Speed nuts–

2 Ecrous fendus–

2 Tuercas r pidas– á

2 Mounting screws–

2 Vis t le– à ô

2 Tornillos de montaje–

Speaker / AltavozHaut-parleur /

Figure 1 / / Figura 1Figure 1

Mount adapter

Adaptateur de montage

Adaptador de montaje Finisher ring

Bague de finition

Anillo de acabado

✻ Cushion tape

Bande souple

Cinta acolchada

Backing paper

Papier de fond

Papel del dorso

Flush-mount spacer

Monture encastrable

Separador para montaje a ras

Figure 3 / / Figura 3Figure 3

Figure 2 / / Figura 2Figure 2

Lever arms

Leviers

Brazos de palanca

Machine screw

Vis m tauxà é

Tornillo para metal

Speaker

Haut-parleur

Altavoz

Door trim

Garniture de porte

Panel de adorno

de la puerta

Flush-mount spacer ass y’

Monture encastrable

avec support

Conjunto del separador

para montaje a ras

Flush-mount ring

Bague de montage encastré

Anillo de montaje empotrado

Door trim

Garniture de porte

Panel de adorno de la puerta

Grille

Rejilla

Speaker

Haut-parleur

Altavoz

4 Mounting screws–

4 Vis t le– à ô

4 Tornillos de montaje–

Punching net

Grille de protection

Red

4 Speed nuts–

4 Ecrous fendus–

4 Tuercas r pidas– á

Figure 4 / / Figura 4 Figure 4 (SRS1326)

Speaker

Haut-parleur

Altavoz

4 Speed nuts–

4 Ecrous fendus–

4 Tuercas r pidas– á

Door trim

Garniture de porte

Panel de adorno de

la puerta

Grille

Rejilla

4 Mounting screws–

4 Vis t le– à ô

4 Tornillos de montaje–

Figure 5 / / Figura 5 Figure 5 (SRS1626)

Door trim

Garniture de porte

Panel de adorno de la puerta

Grille

Rejilla

Speaker

Haut-parleur

Altavoz

4 Mounting screws–

4 Vis t le– à ô

4 Tornillos de montaje–

Punching net

Grille de protection

Red

4 Speed nuts–

4 Ecrous fendus–

4 Tuercas r pidas– á

Figure 6 / / Figura 6Figure 6 (SRS1726)

WIRE CONNECTIONS / N DE CABLESCONNECTIQUE / CONEXIÓ

Center Unit

Appareil pilote

Unidad central

( )–

* Connect the L side in the same

way as for the R side.

* Raccorder le cô ét L (gauche) de

la m me mani re que le c t R ê è ô é

(droit).

* Conecte el lado L igual que el R.

Tweeter

Altavoz de agudos

Mid-range / Woofer

M dium-Graveé

Altavoz de gama

media / graves

( )+

( )–

(+)

( )–

( )+

( )–

(+)

( )–

(+)

( )–

2-Way Component System

Système de haut-parleurs à 2 voies

Sistema de componentes de 2 v así

Installation/Wire Connection Guide

Guide d’ âinstallatio/c blage

Guia de instalaci n/Conexi nó ó

Clarion Co., Ltd.

SRS1726

SRS1626

SRS1326

BEISPIEL FÜR TWEETER-MONTAGE

ESEMPIO DI INSTALLAZIONE DEL TWEETER

BEISPIEL FÜR MITTELTÖ ÖNER/TIEFT NER-MONTAGE

ESEMPIO DI INSTALLAZIONE DI MID-RANGE/WOOFER

Gedruckt in China / Stampato in Cina 2005/11 (A·C) SE-759A/SE-760A/SE-761A

■

Beispiel für Armaturenbrett-Montage

1. Den Montageadapter mit den mitgelieferten Befestigungsschrauben

und Klemmmuttern am Armaturenbrett befestigen.

∗Wenn der Montageadapter ohne Verwendung der mitgelieferten

Befestigungsschrauben montiert werden soll, die Einheit mit dem

mitgeliefertem zweiseitigen Polsterband in Arbeitsstellung sichern.

2. Die Lautsprecherleitung durch das Loch im Montageadapter führen.

3. Den Lautsprecher mit dem Endring im Montageadapter befestigen.

Der Lautsprecher kann in Arbeitsstellung gesichert werden, indem

auf den Endring gedr ckt und dieser gedreht wird.ü

■

Esempio di installazione sul cruscotto

1. Usando le viti di montaggio e dei dadi rapidi in dotazione, fissare

l’adattatore di montaggio sul cruscotto.

∗Per installare l’adattatore di installazione senza fare uso delle viti di

montaggio in dotazione, fissare l unit al suo posto facendo uso del’ à

nastro adesivo imbottito.

2. Far passare il cavo dei diffusori attraverso il foro dell'adattatore di

installazione.

3. Fissare il diffusore all’ ’adattatore di installazione con l anello di

finitura. Il diffusore pu venire fissato fermamente al suo postoò

premendo l anello di finitura e facendolo girare.’

1. Das Stanznetz des Gitters entfernen (nur SRS1726/SRS1326).

2. Mittels der Schablone Lochungen für den Lautsprecher und die

Schrauben vornehmen.

3. Die Klemmmuttern in die Schraubenlö ücher in der T rleiste einsetzen und

dann die Befestigungsschrauben zur Montage des Lautsprechergitters

verwenden. (Abbildung 4)

4. Das Stanznetz am Gitter anbringen (nur SRS1726/SRS1326).

1. Rimuovere la retina di foratura dalla griglia (solo SRS1726/SRS1326).

2. Usando la mascherina, praticare dei fori per il diffusore e le viti.

3. Installare i dadi rapidi nei fori delle viti nella finitura della portiera e quindi

utilizzare le viti di montaggio per installare la griglia del diffusore. (Figura

4. Fissare la retina di foratura alla griglia (solo SRS1726/SRS1326).

■

Beispiel f r Tü ürleisten-Montage

1. Die Tü örleiste entfernen und dann mittels der Schablone die L cher

f ffnen.ür die Schrauben und Lautsprecherleitungen ö

2. Den Hebelarm mit den mitgelieferten Maschinenschrauben an der

Unterseite des eingelassenen Abstandhalters befestigen.

3. Den eingelassenen Abstandhalter mit dem eingelassenen Ring am

Lautsprecher befestigen. Zur Montage des Lautsprechers den

eingelassenen Ring durch Drehen im Uhrzeigersinn anziehen.

4. Den Lautsprecher in das Montageloch in der Türleiste einsetzen.

■

Esempio di installazione della copertura della

portiera

1. Rimuovere la copertura della portiera, poi usare la maschera per

aprire fori per le viti e i cavi diffusore.

2. Usando le viti da macchina in dotazione, applicare i bracci leva alla

superficie del fondo dello spaziatore per montaggio incassato.

3. Usando l’anello per montaggio incassato, fissare lo spaziatore per

montaggio incassato al diffusore. Nell installare il diffusore, girare’

l’anello per montaggio incassato in direzione oraria per stringerlo.

4. Inserire il diffusore nel foro di montaggio della copertura della

portiera.

Montageadapter

Adattatore di

installazione Endring

Anello di finitura

2-Befestigungschrauben

2 viti di montaggio

Lautsprecher

Diffusore

Abbildung 1 / Figura 1

2 Klemmmuttern

2 dadi rapidi

✻ Polsterband

Nastro adesivo imbottivo

Trägerpapier

Protezione in

carta

Eingelassener Abstandhalter

Spaziatore per montaggio

incassato

Abbildung 2 / Figura 2

Maschinenschraube

viti da macchina

Hebelarme

bracci leva

T rleisteü

Copertura della

portiera

Lautsprecher

Diffusore

Eingelassener

Abstandhalteraufbau

Insieme dello spaziatore

per montaggio incassato

Abbildung 3 / Figura 3

Eingelassener Ring

Anello per montaggio incassato

T rleisteü

Copertura della portiera

Gitter

Griglia

Lautsprecher

Diffusore

4-Befestigungschrauben

4 viti di montaggio

Stanznetz

Retina di foratura

4 Klemmmuttern

4 dadi rapidi

Abbildung 4 / Figura 4 (SRS1326)

Lautsprecher

Diffusore

4 Klemmmuttern

4 dadi rapidi

T rleisteü

Copertura della portiera

Gitter

Griglia 4-Befestigungschrauben

4 viti di montaggio

Abbildung 5 / Figura 5 (SRS1626)

Abbildung 6 / Figura 6 (SRS1726)

T rleisteü

Copertura della portiera

Gitter

Griglia

Lautsprecher

Diffusore

4-Befestigungschrauben

4 viti di montaggio

Stanznetz

Retina di foratura

4 Klemmmuttern

4 dadi rapidi

VERDRAHTUNG / COLLEGAMENTO DEI CAVI

( )–

(

)

( )–

(

)

( )–

(

)

( )–

(

)

( )–

(

)

( )–

Mitteneinheit

Unit centraleà

* Die L-Seite (links) genauso wie

doe R-Seite (rechts) verbinden.

* Collegare il lato L nello stesso

modo del lato R.

Tweeter

Mittelt ner/Tieft nerö ö

Mid-range / Woofer

2-Wege-Komponentensystem

Sistema di componenti a 2 vie

Installation-/Anschlu -Anleitungß

Installazione/Guida al Collegamento dei fili

Deutsch Italiano

Produkt Specifikationer

Mærke:	Clarion
Kategori:	Højttaler
Model:	SRS1626

Har du brug for hjælp?

Hvis du har brug for hjælp til Clarion SRS1626 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Højttaler Clarion Manualer

Clarion SRS1626 Manual

19 August 2024

Clarion XC6440 Manual

19 August 2024

Clarion APX4240 Manual

18 August 2024

Clarion XC6640 Manual

18 August 2024

Clarion XC6140 Manual

17 August 2024

Clarion XC1440 Manual

16 August 2024

Clarion XC1140 Manual

16 August 2024

Clarion SRW1051 Manual

15 August 2024

Clarion APX2121 Manual

15 August 2024

Clarion SRS1686 Manual

15 August 2024

Højttaler Manualer

Nyeste Højttaler Manualer

Defender V12 Manual

16 September 2025

Defender Stellar Manual

16 September 2025

Ibiza Sound PORT10UHF-BT Manual

16 September 2025

Defender Boomer 12 Manual

16 September 2025

Defender BeatBox 100 Manual

16 September 2025

Defender V13 Manual

16 September 2025

Defender SPK 190 Manual

16 September 2025

Defender J1 Manual

16 September 2025

Defender Beatbox 24 Manual

16 September 2025

Defender Enjoy 40 Manual

16 September 2025
