2-Way Component System

Système de haut-parleurs à 2 voies

2-Wege-Komponentensystem

Sistema di componenti a 2 vie

Sistema de componentes de 2 vías

Installation/Wire Connection Guide

Guide d’installatio/câblage

Installation-/Anschluß-Anleitung

Installazione/Guida al Collegamento dei fili

Guia de instalación/Conexión

SRS1686

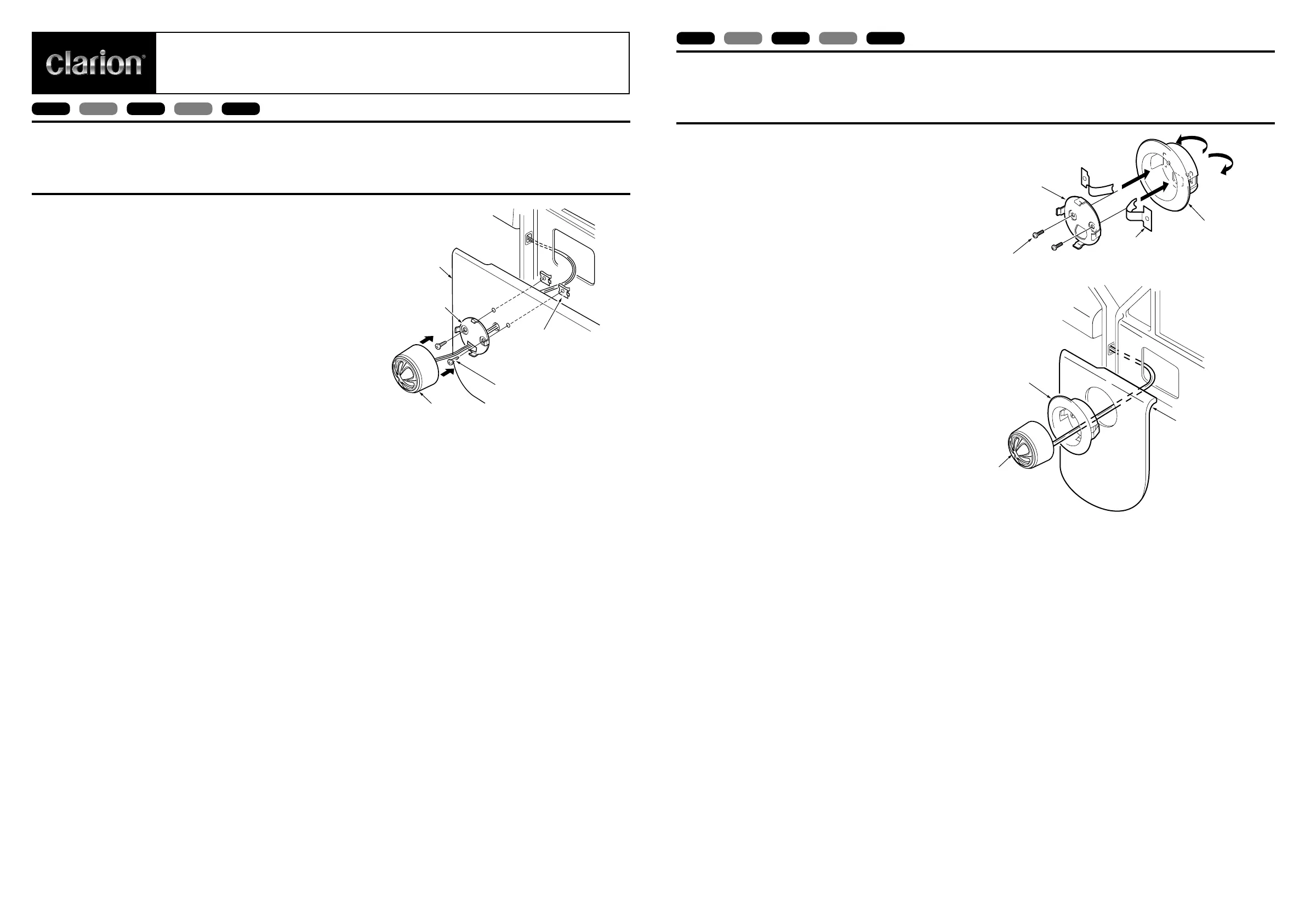

EXAMPLE OF TWEETER INSTALLATION

EXEMPLE D’INSTALLATION D’UN TWEETER

BEISPIEL FÜR TWEETER-MONTAGE

ESEMPIO DI INSTALLAZIONE DEL TWEETER

EJEMPLO DE INSTALACIÓN DEL ALTAVOZ DE AGUDOS

Door trim

Garniture de porte

Türleiste

Finitura della portiera

Panel de adorno de la puerta

Tweeter

Altavoz de agudos

Speed nut

Ecrou-ressort

Klemmmuttern

Dado rapido

Tuercas rápida

Bracket

Console

Befestigung

Staffa

Ménsula

Tapping screw (ø3✕20)

Vis autotaraudeuse (ø3✕20)

Blechschraube (ø3✕20)

Vite filettante (ø3✕20)

Tornillo autorroscante (ø3✕20)

“ATTENTION”

Speaker edge is very sharp

Le bord de I’enceinte est très tranchant

Der Lautsprecherrand ist äußerst scharf.

Il bordo del diffusore è molto affilato.

El borde del altavoz está muy afilado

Lever arm

Bras de levier

Hebelarm

Braccio di leva

Brazo de palanca

Machine screw

Vis à métaux

Maschinenschraube

viti da macchina

Tornillo para metal

Bracket

Console

Befestigung

Staffa

Ménsula

Flush-mount bracket

Console encastrée

Eingelassene Befestigung

Staffa di montaggio incassato

Ménsula para montaje a ras

Tweeter

Altavoz de agudos

Door trim

Garniture de porte

Türleiste

Finitura della portiera

Panel de adorno de la puerta

“ATTENTION”

Speaker edge is very sharp

Le bord de I’enceinte est très tranchant

Der Lautsprecherrand ist äußerst scharf.

Il bordo del diffusore è molto affilato.

El borde del altavoz está muy afilado

Flush-mount bracket ass’y

Ensemble de console

encastrée

Eingelassener

Befestigungsaufbau

Gruppo staffa di

montaggio incassato

Conjunto de la ménsula de

montaje a ras

Printed in China / Imprimé en Chine / Gedruckt in China / Stampato in Cina / Impreso en China 2005/11 SE-758A

■

Example 1

1. Remove the door trim (upholstery foam lining) and make holes for

screws and speaker leads therein using the template.

2. Secure the bracket for tweeter to the door trim with tapping screws

and speed nuts.

3. Fit in the tweeter along the thin projections of the bracket and then fix

it by pressing until the lock is engaged.

■

Exemple 1

1. Retirez la garniture de porte (doublure en mousse de rembourrage)

et percez des orifices pour les vis et les câbles de haut-parleur

internes à l’aide du gabarit.

2. Fixez la console de tweeter sur la garniture de porte à l’aide de vis

autotaraudeuses et d’écrous-ressorts.

3. Insérez le tweeter le long des petites saillies de la console, puis fixez-

le en appuyant dessus jusqu’à ce que le verrou s’engage.

■

Beispiel 1

1. Die Türleiste (Schaumstoffauspolsterung) entfernen und mittels der

Schablone Lochungen für die Schrauben und Lautsprecherleitungen

in der Polsterung vornehmen.

2. Die Befestigung für den Tweeter mit den Blechschrauben und

Klemmmuttern an der Türleiste anbringen.

3. Den Tweeter entlang den dünnen Vorsprüngen der Befestigung

einpassen und ihn dann befestigen, indem er gedrückt wird, bis die

Verriegelung einrastet.

■

Esempio 1

1. Rimuovere la finitura della portiera (imbottitura della fodera) e

praticare fori per le viti e i cavi diffusore usando la mascherina.

2. Fissare la staffa per il tweeter alla finitura della portiera con viti

filettanti e dadi rapidi.

3. Inserire il tweeter sulle sporgenze sottili della staffa e quindi fissarlo in

posizione premendolo fino a che il blocco scatta.

■

Ejemplo 1

1. Quite el adorno de la puerta (tapizado de forro de espuma) y taladre

orificios para los tornillos y los conductores de los altavoces

utilizando la plantilla.

2. Asegure la ménsula para el altavoz de agudos al adorno de la puerta

con tornillos autorroscantes y tuercas rápidas.

3. Fije el altavoz de agudos a lo largo de los salientes finos de la

ménsula y después fíjelo presionándolo hasta que el seguro quede

enganchado.

■

Example 2

1. Secure the lever arms to the flush-mount bracket with machine

screws and the bracket.

2. Secure the flush-mount bracket ass’y to the door trim and then fix the

tweeter by pressing.

■

Exemple 2

1. Fixez les bras de levier sur la console encastrée à l’aide des vis à

métaux et de la console.

2. Fixez l’ensemble de console encastrée sur la garniture de porte, puis

fixez le tweeter en appuyant dessus.

■

Beispiel 2

1. Die Hebelarme an der eingelassenen Befestigung mit den

Maschinenschrauben und der Befestigung anbringen.

2. Den eingelassenen Befestigungsaufbau an der Türleiste befestigen

und den Tweeter durch Andrücken befestigen.

■

Esempio 2

1. Fissare i bracci di leva alla staffa di montaggio incassato con viti da

macchina e la staffa.

2. Fissare il gruppo della staffa di montaggio incassato alla finitura della

portiera e quindi fissare il tweeter premendolo.

■

Ejemplo 2

1. Asegure los brazos de palanca a la ménsula de montaje a ras con los

tornillos para metal y la ménsula.

2. Asegure el conjunto de la ménsula de montaje a ras en el adorno de

la puerta y déspues fije el altavoz de agudos presionándolo.

English Français Deutsch Italiano Español

EXAMPLE OF TWEETER INSTALLATION

EXEMPLE D’INSTALLATION D’UN TWEETER

BEISPIEL FÜR TWEETER-MONTAGE

ESEMPIO DI INSTALLAZIONE DEL TWEETER

EJEMPLO DE INSTALACIÓN DEL ALTAVOZ DE AGUDOS

English Français Deutsch Italiano Español

+SRS1686 05.8.12, 16:261
