Side 1/180

1
D27107
D27107XPS
www. .eu

2
Copyright DEWALT
Dansk (oversat fra original brugsvejledning) 14
Deutsch (übersetzt von den Originalanweisungen) 26
English (original instructions) 39
Español (traducido de las instrucciones originales) 51
Français (traduction de la notice d’instructions originale) 64
Italiano (tradotto dalle istruzioni originali) 77
Nederlands (vertaald vanuit de originele instructies) 90
Norsk (oversatt fra de originale instruksjonene) 103
Português (traduzido das instruções originais) 115
Suomi (käännetty alkuperäisestä käyttöohjeesta) 128
Svenska (översatt från de ursprungliga instruktionerna) 140
Türkçe (orijinal talimatlardan çevrilmiştir) 151
Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 164

1
A2
A1
1
2
3
4
5
7
6
8
9
10
142
16
15
14
12
11
10
13 17
143

3
A6 A7
A8
41
32
42
43
A9

6
84 8685
7980815
83 8383
76827

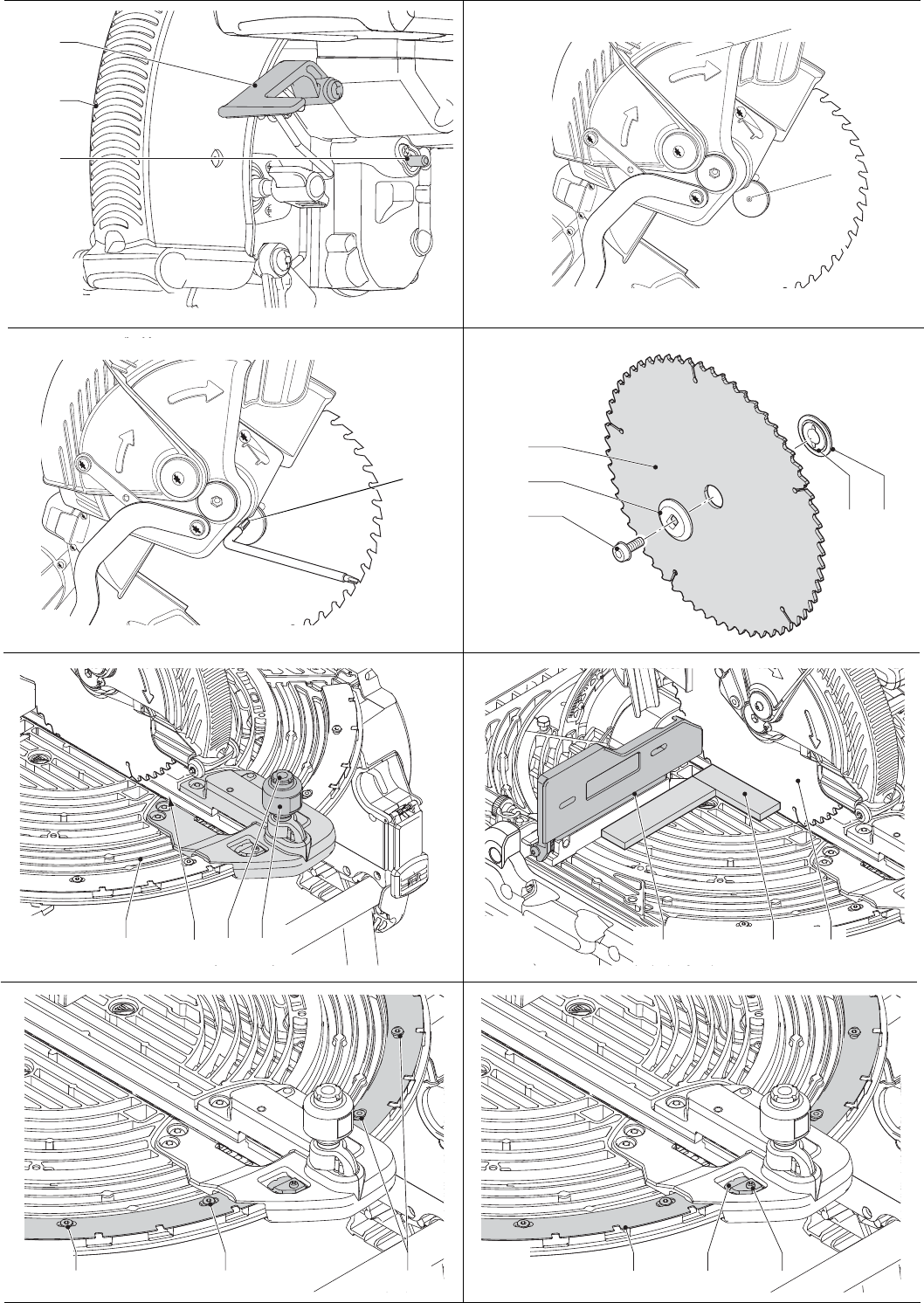

H3
H2
H4
H1
73
75
76
77 78
8
9
74
G1 G2
G4
8
73
73
G3

10
91
7
11
80
79
81
10
9

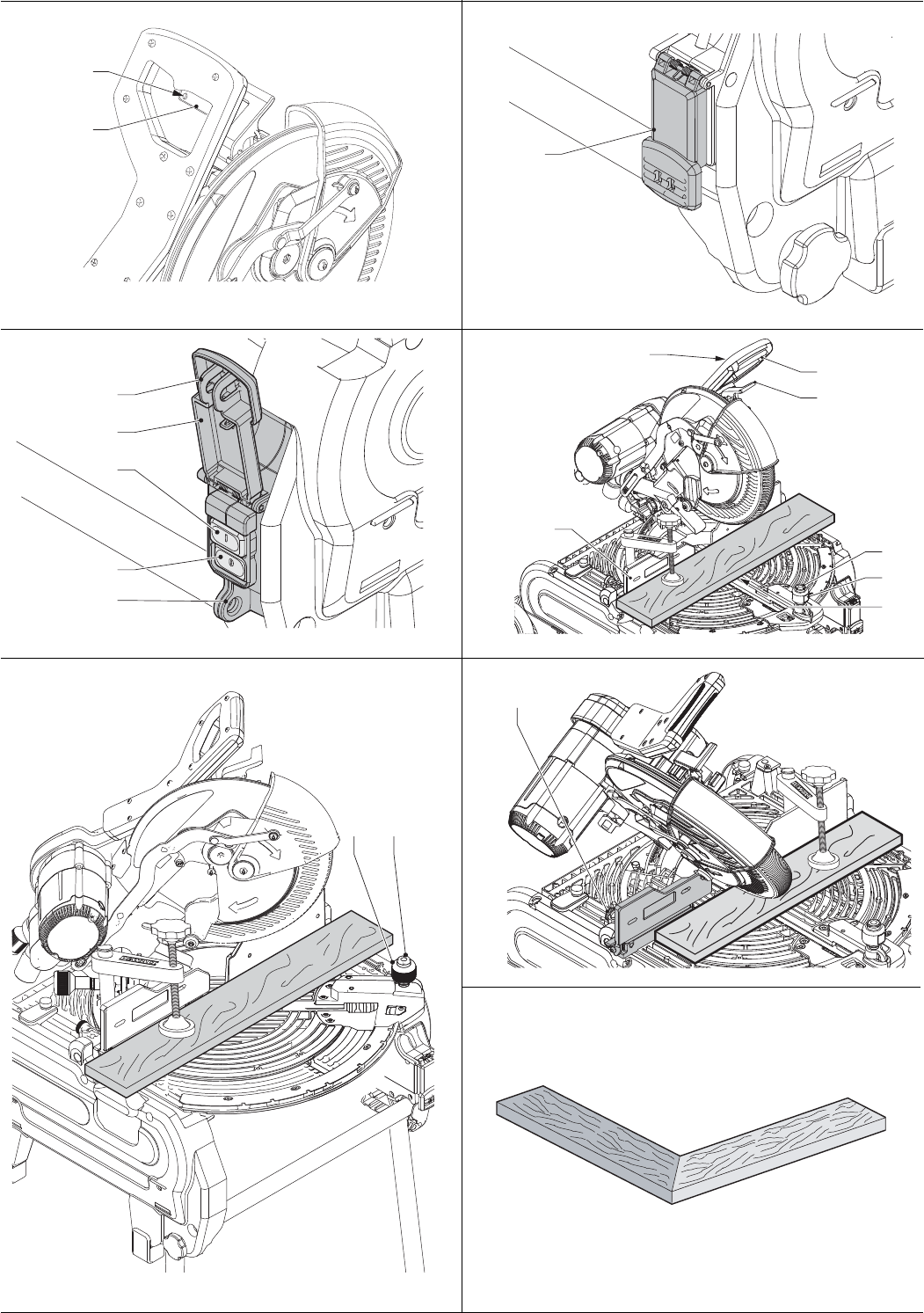

S3
79 80
S1
S2 T1
124
123
126
127
125
R3
1
R2
11
122
R1

17
Yderligere risici
Følgende risici skal tages i betragtning ved brug af apparatet:
– personskade ved berøring af bevægelige dele.
Selvom relevante sikkerhedsforskrifter overholdes og passende
sikkerhedsanordninger bringes i anvendelse, kan der ikke undgås at være
yderligere risici. Disse er:
– Nedsat hørelse.
– Risiko for ulykker forårsaget af de udækkede dele af savklingen.
– Risiko for personskade, når klingen udskiftes.
– Risiko for at klemme fingrene, når skærmene åbnes.
– Helbredsfare, forårsaget af støvindtrængen, som udvikles når der saves
træ, specielt egetræ, bøgetræ og halvhårde fiberplader.
De følgende faktorer påvirker frembringelse af støj:
– Det materiale der skal skæres.
– Savklingetypen.
– Fremføringskraften.
De følgende faktorer øger risikoen for åndedrætsproblemer:
– Ingen støvekstraktor er tilsluttet ved savning af træ.
– Utilstrækkelig støvudsugning på grund af tilstoppede udsugningsfiltre.
– Slidt savklinge.
– Arbejdsemnet fremføres ikke nøjagtigt.
Mærkning på værktøjet
Følgende piktogrammer ses på værktøjet:
Læs brugsvejledningen før brug.
Bær høreværn.
Brug øjeværn.
Bærepunkt
Hold hænderne væk fra klingen.
O/I
Ved brug af maskinen i geringsavfunktionen, sørg
for at betjene udløserkontakten i håndtaget, når der
skiftes til ON og OFF. Betjen ikke afbryderdåsen
i denne funktion. ON/OFF kontakten placeret på
maskinrammen er kun beregnet til savbordsfunktionen.
Ved brug af maskinen i geringsavfunktionen, sørg for
at spaltekniven er sikret i dens hvileposition.
Anvend aldrig geringssaven uden beskyttelsesskærm.
DATOKODEPOSITION (FIG. A1)
Datokoden (143), der også inkluderer produktionsåret, er tryk på huset.
Eksempel: 2012 XX XX
Produktionsår
Kontroller emballagens indhold
Emballagen indeholder:
1 Delvis samlet maskine
1 Kasse med:
1 Klingebeskytter til bænksavsposition
1 Underbordets skærm til geringssavsposition
4 Ben
2 Hjul
4 Sokler
1 Parallelanslag
1 Materialeklemme
1 Brugervejledning
1 Tegning
• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet
beskadiget under transporten.
• Tag dig tid til at læse og forstå denne brugervejledning, før du tager
værktøjet i brug.
Beskrivelse (fi g. A1 - A11)
A1
1 Afbryder (bænksavsmode)
2 Udløserarm til bordet
3 Drejebordslås
4 Geringssavbord
5 Drejebord
6 Anslag i højre side
7 Anslag i venstre side
8 Flytbar nedre klingeafskærmning
9 Beskyttelsesskærm til udløserarm
10 Aktiveringshåndtag
142 reset knap til afbryder
143 Datokode
A2
10 Aktiveringshåndtag
11 Udløserkontakt (geringssavsmode)
12 Permanent øverste klingebeskytter
13 Støvudsugningsadapter
14 Hjul
15 Ben
16 Sokkel
17 Fastspændingsgreb til smigsnit
A3
17 Fastspændingsgreb til smigsni
18 Højdejustering
19 Bænksavsbord
20 Spaltekniv
21 Øvre klingeafskærmning
22 Parallelanslag
23 Skubbestok
Ekstraudstyr
A4
Bruges i geringssavsmode:
30 Anslagsindsats (DE7120)
A5
31 Justerbart stativ 760 mm (maks. højde) (DE3474)
32 Støtteledeskinner 1.000 mm (DE3494)
33 Støtteledeskinner 500 mm (DE3491)
34 Støtte der kan skråtstilles (DE3495)
35 Drejningsstop (DE3462)
DANSK

18
36 Længdestop til korte arbejdsemner (skal bruges med ledeskinner
[33]) (DE3460))
37 Støtte med stop der kan fjernes (DE3495)
38 Støtte med fjernet stop (DE3495)

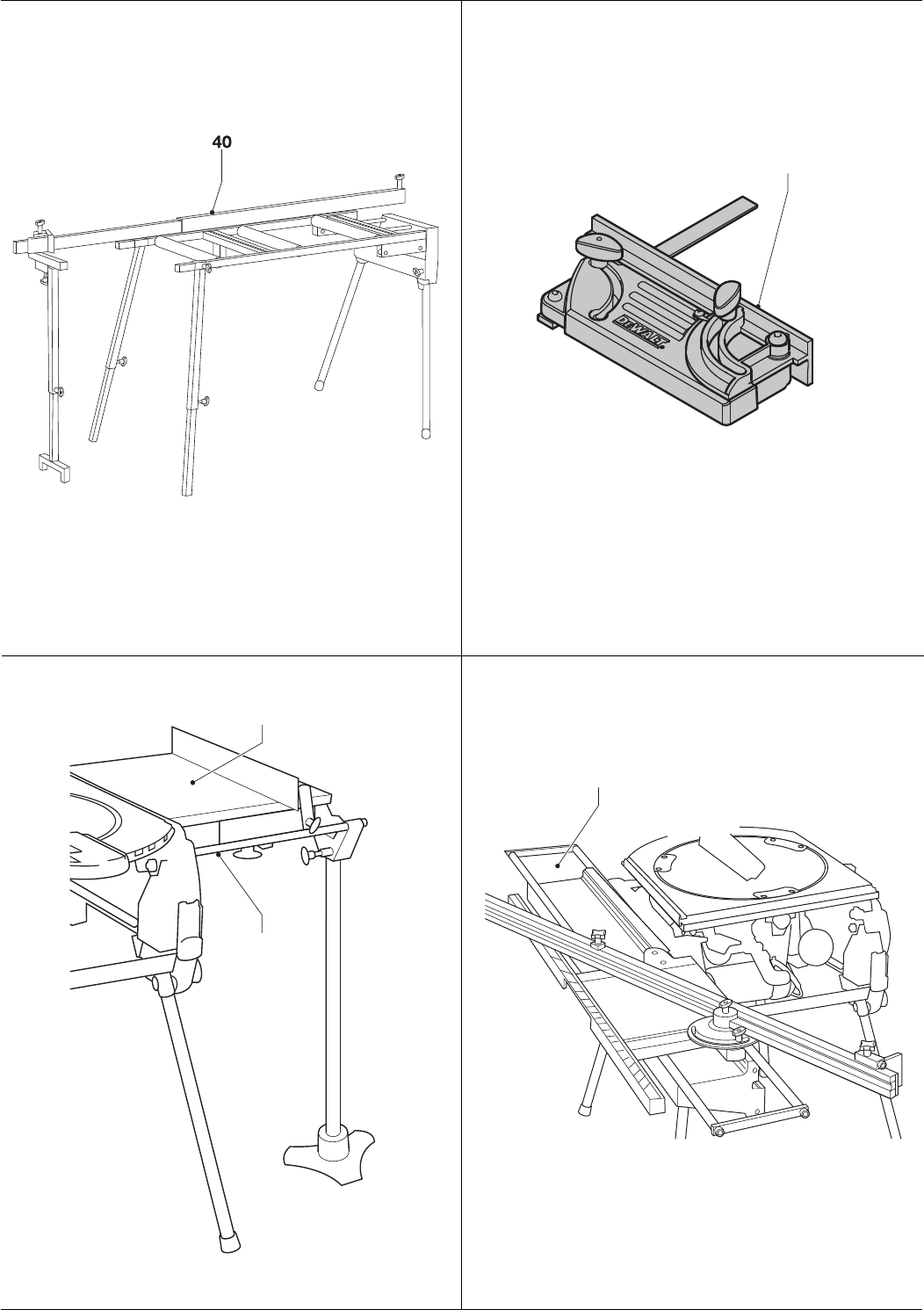

A6
40 Rulle-støttebord (DE3497)
Bruges i bænksavsmode:
A7
41 Geringsanslag (D271052)
A8
42 Forlængelsesbord (D271058)
A9
43 Udtræksbord (D271055)
Skubbepinde (DE3454) (ikke vist)
Kan bruges til alle modes:
A10
44 Tre-vejs støvudsugningsudstyr (D271054)
A11
144 LED arbejdslyssystem
TILSIGTET ANVENDELSE
Din DEWALT D27107 vendbare (flip-over) sav er blevet designet til at virke
som en geringsav eller savbænk til at udføre de fire hovedsavningsopgaver:
langsnitning, skråskæring, smigskæring og smigskæring let, nøjagtigt og
sikkert.
Denne enhed er designet til brug med en nominel klingediameter på
305mm hårdtmetalklinge til professionel skæring af træ, træprodukter og
plastik.
MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare
væsker eller gasser.
Disse vendbare (flip over) save er professionelle værktøjsmaskiner.
LAD IKKE børn komme i kontakt med værktøjet. Overvågning er påkrævet,
når uerfarne brugere anvender dette værktøj.
ADVARSEL: Anvend ikke maskinen til andre formål end de
tilsigtede.
• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn)
med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på
erfaringer, viden eller færdigheder, medmindre de er under overvågning
af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig
efterlades alene med dette produkt.
GERINGSSAVSTILSTAND
I geringssavtilstand anvendes savmaskinen i positionen lodret, gering eller
affasning.
BÆNKSAVSTILSTAND
Når savmaskinen drejes over dens midterakse, kan den anvendes til at
udføre standardkløvning og til at save træemner ved manuelt at indføre
arbejdsemnerne i bladet..
Elektrisk sikkerhed
Den elektriske motor er konstrueret til kun én spænding. Kontroller altid, at
strømforsyningens spænding svarer til spændingen på mærkepladen.
Dit værktøj er dobbeltisoleret i overensstemmelse med EN61029;
jordledning er derfor ikke påkrævet.
I tilfælde af ledningsudskiftning må værktøjet kun repareres af en autoriseret
servicerepræsentant eller af en kvalificeret elektriker.
Brug af forlængerledning
Hvis en forlængerledning er påkrævet, skal du anvende en godkendt 3-koret
forlængerledning, der passer til dette værktøjs effektforbrug (se Tekniske
data). Den minimale lederstørrelse er 1,5 mm2; den maksimale længde er
30 m.
Ved brug af en kabeltromle skal kablet altid rulles helt ud.
MONTERING
ADVARSEL: For at reducere risikoen for kvæstelser skal
enheden slukkes, og strømforsyningen til maskinen
afbrydes før montering og afmontering af tilbehør,
før justering eller ændring af konfiguration eller ved
udførelse af reparationer. Sørg for, at udløserkontakten er i
OFF-position. Utilsigtet start kan medføre kvæstelser.
Udpakning af maskinen og dens dele
ADVARSEL: For at reducere risikoen for kvæstelser, søg altid
hjælp ved fl ytning af maskinen.
• Fjern alt løst indpakningsmateriale fra kassen.
• Løft maskinen ud af kassen
• Tag tilbehørskassen ud af maskinen.
• Fjern eventuelt resterende indpakningsmateriale fra maskinen.
Montering af fødderne (fi g. A2, B, B1)
Med monterede fødder og ben kan maskinen alternativt anbringes på en
arbejdsbænk. For at sikre en sikker betjening skal maskinen være fastgjort
til arbejdsbænken.
ADVARSEL! Betjen aldrig denne maskine, hvis den ikke er
fastgjort til arbejdsbænken. Fremføringskraften vil gøre denne
sav ustabil, hvis den ikke er fastgjort til arbejdsbordet.
• Vend maskinen med bunden i vejret
• Anbring en fod (16) på hver af monteringsstederne (51) på bunden
• Skub en møtrik (52) ind i hullerne (53) placeret oven over
monteringsstederne
• Indsæt en bolt (54) forsynet med en spændeskive (55) ind i foden
• Stram boltene
• Montér benene som beskrevet nedenfor.
• Fold benene som beskrevet nedenfor
• Vend maskinen om igen
• Indsæt en bolt på 8mm og 120mm minimumlængde (49) ind i foden
på hvert monteringssted (fig. B1).
• Stram boltene
Montering af benene (fi g. C1 & C2)
Med benene monteret er maskinen velegnet til at blive anbragt frit stående.
• Vend maskinen med bunden i vejret.
• Montér benene som beskrevet nedenfor. Vær opmærksom på, at de
forreste og de bageste ben er af forskellig længde. De bageste ben er
lidt længere end de forreste. Sørg for at montere benene de rigtige steder.
• Vend maskinen rigtigt igen. Sørg for, at maskinen står lige.
Om nødvendigt justeres benenes højde.
Bageste ben
• Præsentér et ben (15) for hvert monteringspunkt (56) nederst på
basisindersiden (fi g. C1).
• Stik en karosseribolt (57) gennem hullerne fra ydersiden og ind i
rammen og benene.
• Anbring et beslag (58) og låseknappen (59) på hver bolt.
• Stram låseknapperne.
Forreste ben
• Præsenter et ben (15) for hvert monteringspunkt (56) øverst på
basisindersiden (fi g. C2).
• Anbring et beslag (58) over benene.
DANSK

23
- Højre side
• Placer listen med undersiden mod anlægget.
• Gem venstre side af snittet.
Udvendigt hjørne
- Venstre side
• Placer listen med undersiden mod anlægget.
• Gem højre side af snittet.
- Højre side
• Placer listen med oversiden mod anlægget.
• Gem højre side af snittet.
Savning af toplister
Savningen af toplister udføres i en kombineret gering. For at opnå den
størst mulige præcision har din sav forhåndsindstillede vinkelpositioner
på 35,3° gering og 30° smigvinkel. Disse indstillinger er beregnede på
standard toplister med 45° vinkler foroven og 45° vinkler forneden.
• Lav prøvesnit med affaldsmateriale, før du foretager de endelige snit.
• Alle snit foretages i en venstre smigvinkel og med listens bagside mod
basis.
Indvendigt hjørne
- Venstre side
• Listens top mod anlægget.
• Gering til højre.
• Gem venstre side af snittet.
- Højre side
• Listens bund mod anlægget.
• Gering til venstre,
• Gem venstre side af snittet.
Udvendigt hjørne
- Venstre side
• Listens bund mod anlægget.
• Gering til venstre,
• Gem højre side af snittet.
- Højre side
• Listens top mod anlægget.
• Gering til højre.
• Gem højre side af snittet.
Savning i bænksavsmode
• Brug altid spaltekniven.
• Sørg altid for, at spaltekniven og klingebeskyttelsen er korrekt opstillet.
• Sørg altid for, at geringssaven er indstillet og låst i en geringsvinkel på 0°.
ADVARSEL: Skær ikke i metal i denne mode.
Kløvning (fi g. U1 & U3)
• Sæt smigvinklen til 0°.
• Indstil savklingens højde.
• Indstil parallelanslaget på den ønskede afstand.
• Hold arbejdsemnet fl adt på bordet og mod anslaget.
Hold arbejdsemnet i en afstand af ca. 25 mm fra savklingen.
• Hold begge hænder væk fra klingens bane.
• Tænd for maskinen, og lad klingen komme op på fuld hastighed.
• Stik langsomt arbejdsemnet ind under den øverste beskyttelsesskærm,
og hold det fast presset mod anslaget. Lad tænderne skære og tving
ikke arbejdsemnet gennem savklingen. Klingens hastighed skal være
konstant.
• Husk at anvende skubbepinden, (23) når du er tæt på klingen.
• Efter at savearbejdet er færdigudført, skal maskinen afbrydes,
og klingen skal være standset, før arbejdsemnet kan fjernes.
ADVARSEL: Skub ikke på den frie eller afskårne del af
arbejdsemnet og hold ikke fast i dette.
ADVARSEL: Brug altid en skubbepind ved kløvning af små
arbejdsemner.
Smigsnit (fi g. U2)
• Indstil den ønskede smigvinkel.
• Fortsæt som ved kløvning.
Tværsavning (fi g. V1)
• Sæt smigvinklen til 0°.
• Indstil savklingens højde.
• Sæt anslaget til 0°.
• Fortsæt som ved kløvning. Brug kun geringsanslaget til at skubbe
arbejdsemnet gennem klingen.
Tværsavning med smig
• Indstil den ønskede smigvinkel.
• Fortsæt som ved tværsavning.
Geringssnit (fi g. V2)
• Indstil geringsanslaget til den ønskede vinkel.
• Fortsæt som ved tværsavning.
Ekstra tilbehør
ADVARSEL: Før der monteres tilbehør på maskinen, skal den
altid afbrydes ved stikkontakten.
Støvudsugningsudstyr (fi g. W1 & W2)
ADVARSEL! Denne maskine er forsynet med to
støvopsamlingspunkter for brug i hver funktion.
ADVARSEL! Tilslut hver gang det er muligt, en
støvopsamlingsenhed, der er designet i henhold til de relevante
regulativer med hensyn til støvemission.
ADVARSEL! Ved savning i træ tilslut en støvopsamlingsenhed,
der er designet i henhold til de relevante regulativer med hensyn
til støvemission.
Tilslut en støvopsamlingsenhed, der er designed i henhold til de relevante
regulativer. Lufthastigheden på eksternt tilsluttede systemer skal være 20 m/s
+/- 2 m/s. Hastigheden skal måles i tilslutningsrøret på tilslutningspunktet,
med tilsluttet værktøj, men ikke i drift.
Tilslutning – geringssavsposition (fi g. W1)
• Tilslut den ene ende af den første slange til støvudsugningsadapteren (13).
• Sæt den anden ende af slangen i den mellemste port på manifolden
(128).
• Tilslut den ene ende af den anden slange til underbordets skærm (63).
• Sæt den anden ende af slangen i den yderste port på manifolden.
Tilslutning – savbordsposition ( g. W2)
• Brug samme fremgangsmåde som for geringssavsposition, tilslut kun
slangen fra underbordets skærm til savbladets skærm (21).
Geringssavens ekstra støtte/længdestop (fi g. A5)
Det ekstra støtte/længdestop kan monteres til venstre og til højre eller med
to sæt på den ene side.
• Montér artiklerne 31 - 39 på de to ledeskinner (32 & 33).
• Brug støtten, der kan skråskilles (34), til tværsavning af 210 mm brede
brædder (15 mm tykkelse).
DANSK
Produkt Specifikationer
Mærke: | DeWalt |
Kategori: | savemaskine |
Model: | D27107 T 4 |
Har du brug for hjælp?
Hvis du har brug for hjælp til DeWalt D27107 T 4 stil et spørgsmål nedenfor, og andre brugere vil svare dig
savemaskine DeWalt Manualer
1 Oktober 2024
30 September 2024
23 September 2024
11 September 2024
10 September 2024
4 September 2024
4 September 2024
3 September 2024
3 September 2024
26 August 2024
savemaskine Manualer
- Verto
- Topcraft
- Ultranatura
- Hilti
- FIXIT
- Power Craft
- Grizzly
- Toolson
- IKRA
- Worx
- Ford
- McCulloch
- Porter-Cable
- Ferrex
- Einhell Bavaria
Nyeste savemaskine Manualer
15 Oktober 2024
15 Oktober 2024
15 Oktober 2024
14 Oktober 2024
13 Oktober 2024
12 Oktober 2024
11 Oktober 2024
11 Oktober 2024
9 Oktober 2024
6 Oktober 2024
