Side 1/2

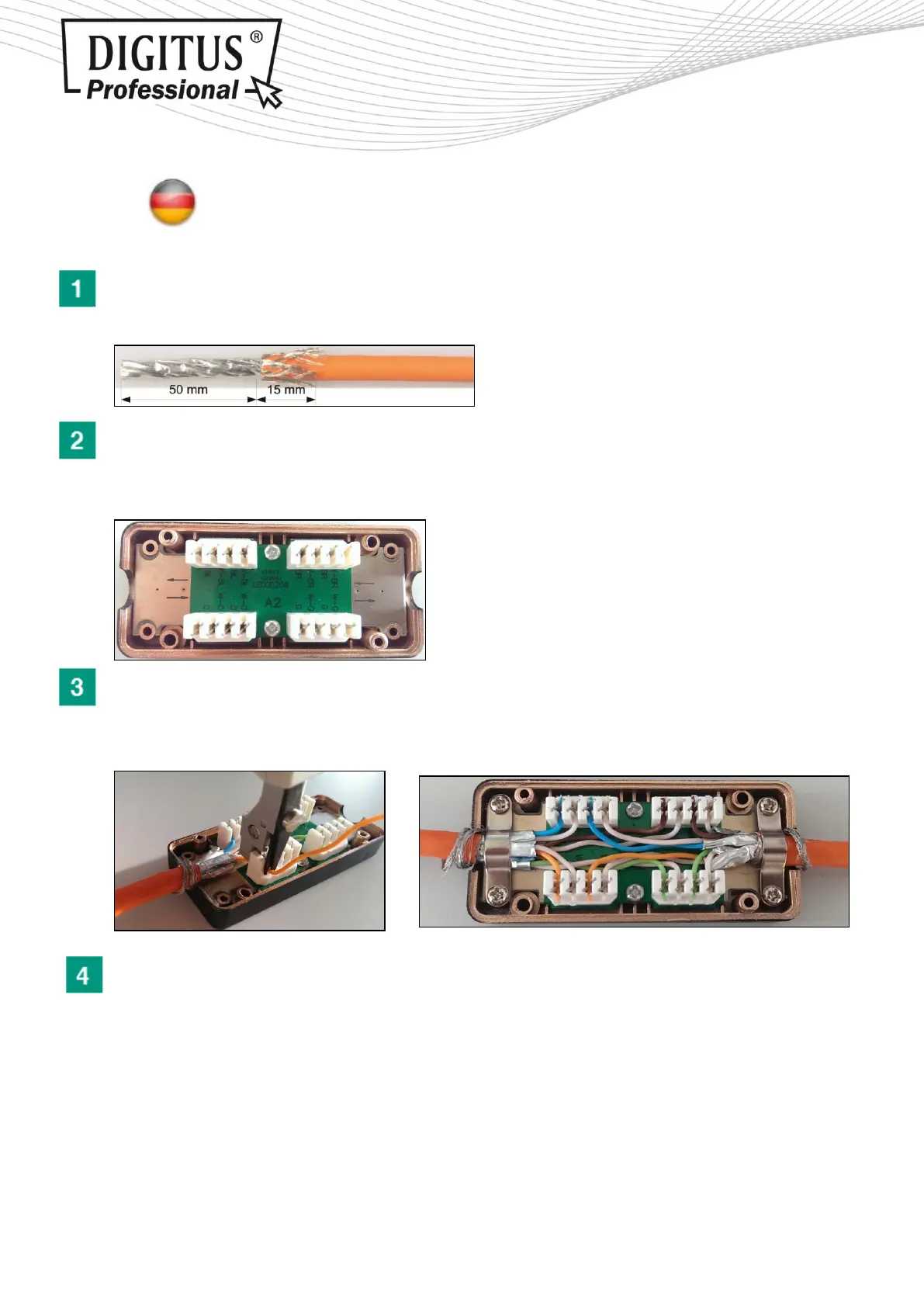

Montageanleitung für Verbindungsmodul CAT 7, 600 MHz
DN-93907-1
Kabel vorbereiten
Entfernen Sie ca. 50 mm des Kabelmantels. Stülpen Sie das Schirmgeflecht nach hinten und kürzen Sie es auf ca. 15 mm.
Kabel zurechtlegen
Entfernen Sie die Schirmfolie der einzelnen Adernpaare bis auf ca. 15 mm. Schieben Sie das Kabel bis zum Anschlag
der Einkerbung und legen Sie sich die Adernpaare passend zur Beschriftung zurecht (Verdrahtungsverfahren T568 B).
Verdrahtungsverfahren im Gehäuseinneren beschriftet.
Kabel fixieren und Adern auflegen
Fixieren Sie das Kabel indem Sie den Kabelfixierungsbügel festschrauben und pressen Sie die Adern mithilfe des
Auflegewerkzeuges in die LSA-Blöcke.
Gegenseite auflegen & Montage abschließen
Wiederholen Sie die Schritte 1-3 für das gegenüberliegende Kabel. Gleiche Paar-Farben pro Block (1:1).
Legen Sie den Deckel auf das Unterteil und ziehen Sie beide Schrauben handfest.
Demontage
Die Demontage erfolgt ein 3 einfachen Schritten: Schrauben lösen und Deckel abnehmen, Kabelfixierungsbügel lösen
und die Adern mit Hilfe des Ausziehhakens des LSA-Anglegewerkzeuges entfernen.
Hinweis: Das Verbindungsmodul „DN-93907-1“ eignet sich auch zur Wandmontage. Befestigen Sie hierzu
einfach das Gehäuse vor der Kabelinstallation mit Hilfe der rückseitigen Bohrungen an der Wand.


Produkt Specifikationer

Mærke: Digitus
Kategori: Ikke kategoriseret
Model: DN-93907-1
Bredde: 35 mm
Dybde: 80 mm
Højde: 26 mm
Vægt: 40 g
Produktfarve: Sort
Husmateriale: Metal
Oprindelsesland: Kina
AWG ledningsstørrelse (maks.): 26
AWG ledningsstørrelse (min.): 22
