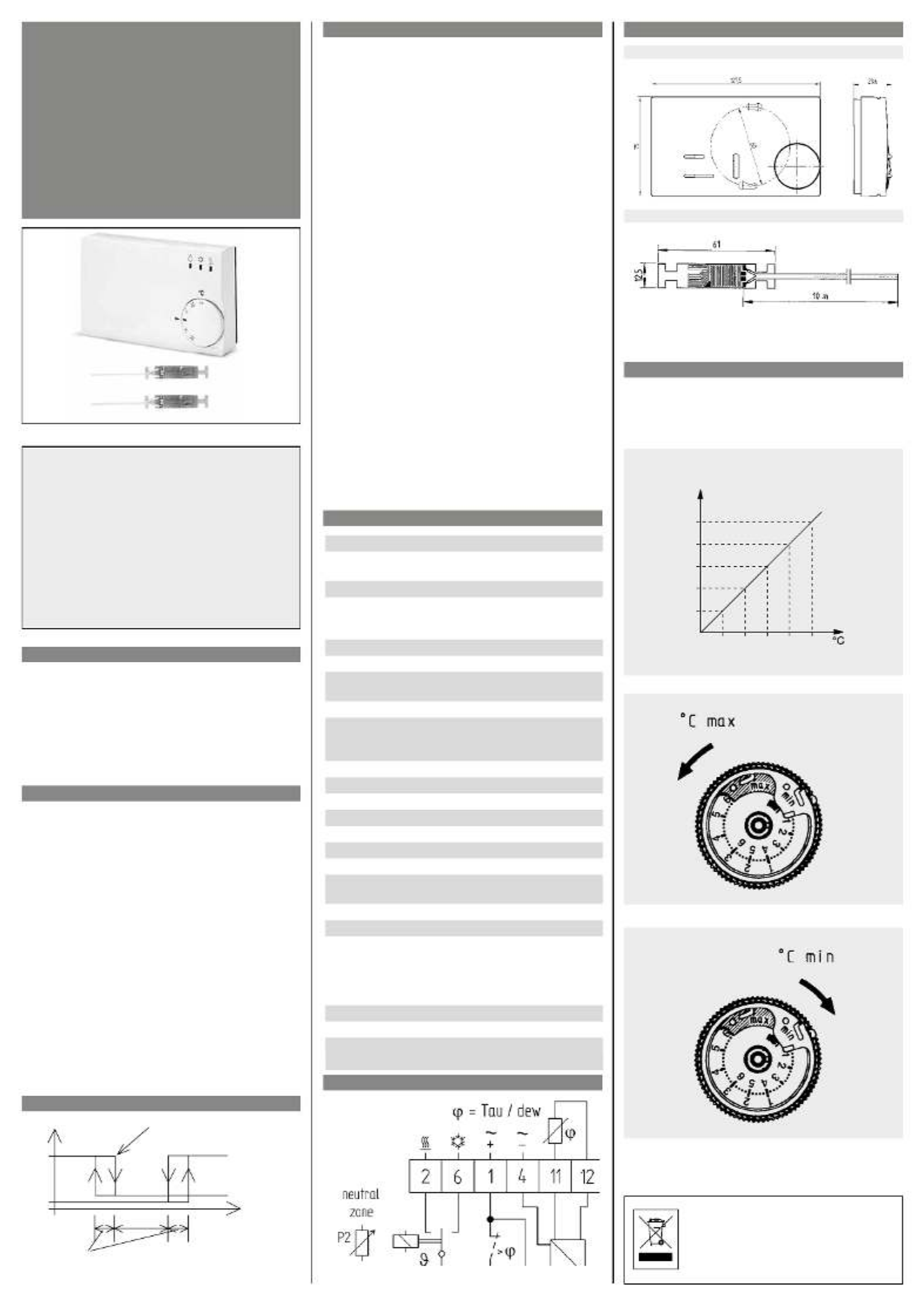

Side 1/4
4. Montage:
Der Regler soll an einer Stelle im Raum montiert werden:
•  die für die Bedienung leicht zugänglich ist, 
•   die  frei  von  Vorhängen,  Schränken,  Regalen  etc.  ist, 
damit die Raumluft frei zirkulieren kann,
•  die frei von direkter Sonneneinstrahlung ist,
•   die frei von Zugluft durch Önen von Fenster/Türen ist.
 Die  Montage  des  Reglers  erfolgt  durch  Abnehmen 
des  Gehäuse deckels  (Einstellknopf  abziehen,  Deckel
schraube lösen und Deckel abziehen). Wandmontage auf 
Unterputzdose  ist  durch  Einsatz  eines  Adapter rahmens 
möglich. Best.Bez. ARA 1,7E.
Die  Sensoren  sind  mit  der  Mäanderseite  nach  unten 
(Mäander  sichtbar)  zu  montieren.  Der  zweite  Sensor 
wird bei Bedarf parallel  zum Ersten an  die Klemmen 11, 
12  angeschlossen.  Der  Tausensor  muß  an  der  kältesten 
Stelle  der  Kühldecke  montiert  werden.  Dies  ist  norma
lerweise das Rohr des Vorlaufes. Für kritische Fälle ist ein 
zweiter  Tausensor  vorhanden,  dieser  kann  in  der  Nähe 
von  Lufteinströmungsönungen  z.B.  Fenster  montiert 
werden.  Die  Tausensoren  können  mit  einem  2adrigen 
Kabel bis 50 m verlängert werden, ohne die Genauigkeit 
zu beeinussen.
Achtung:
Der  Tausensor  sollte  so  plaziert  werden,  daß  Ver
schmutzung jeglicher  Art  vermieden  wird. Falls die Tau
Anzeige  nicht   erlischt,  obwohl  keine  Betauung  vorliegt, 
ist der Tausensor mit einem  trockenen Tuch oder einem 
geeigneten  Reinigungs mittel  z.B. Wasch benzin  zu  reini
gen.
5. Technische Daten
Artikel-Nr. 517 7230 21…
Betriebsspannung AC 24 V (20…30 V) 50 /60 Hz
Schutzkleinspannung (SELV)
Leistungsaufnahme 0,9 W bei 24 V
Ausgänge
Heizen und Kühlen je 1 Schließer
10 A/24 V AC cos = 1ϕ
4 A/24 V AC cos = 0,6ϕ
Sollwertbereich 5…30°C
Hysterese ~ 0,5 K
Neutralzone Einstellbar mit Poti P2
zwischen 0,5…8,5 K
Temperaturfühler NTC intern
Anzeigelampen 0 Betauung
P Kühlen
U Heizen
Betriebstemperaturbereich –25 bis +40°C
Lagertemperaturbereich –25 bis +70°C
Schutzart IP 30 (nur Gerät ohne Tausensor)
Verschmutzungsgrad 2
Softwareklasse A
Bemessungs-Stoßspannung 4 kV
Temperatur für die
Kugeldruckprüfung 75 ± 2 °C
Spannung und Strom für Zwecke
derEMV-Störaussendungsprüfungen
230 V, 0,1 A
Schutzklasse III
Tausensoren
EDV-Nr. 000 193 683 000 (F193 683)
Betauung ein Ri < 2,2…7 M Ω
Betauung aus Ri > 9…33 M Ω
Umgebungstemperaturbereich –25…+70°C
Kabellänge des Fühlers 10 m
Energie-Klasse I = 1%
(nach EU 811/2013, 812/2013, 813/2013, 814/2013)
6. Schaltbild
U P = Heizen       = Kühlen
7. Maßbild
Regler
Tausensor
Montage des Sensors direkt auf dem Rohr, ohne Isola tion 
(guter thermischer Kontakt ist notwendig).
8. Einengung des Temperatur-
Einstellbereiches
Werkseitig ist der Regler auf den maximalen Einstellbereich 
eingestellt.
Im Einstellknopf benden sich 2 Einstellringe mit einem 
Einstellbereich von 1 bis 6. Bei der Bereichs einengung 
die Einstellung gemäß nachfolgendem Diagramm vor
nehmen.
Bereichseinengung
im Einstellknopf
Einstellbereich Regler
5 10 15 20 2 5 30
1
2
3
4
5
6
ACHTUNG!
Das Gerät darf nur durch einen Elektro fachmann
geönet und gemäß dem Schaltbild am Gerät bzw.
dieser Anleitung installiert werden. Dabei sind die
be stehenden Sicherheitsvorschriften zu beach-
ten. Um die Anforderungen der Schutzklasse II zu
erreichen, müssen entsprechende Installations-
maßnahmen ergrien werden. Dieses unabhängig
montierbare elektronische Gerät dient der Regelung
der Temperatur ausschließlich in trockenen und
ge schlossenen Räumen, mit üblicher Umgebung.
Dieses Gerät entspricht der EN 60730, es arbeitet
nach der Wirkungsweise 1C.
1. Anwendungsbereich:
 Der  Temperaturregler  ist  vorzugsweise  zur  Steuerung 
von Klima bzw. Kühldecken konzipiert. Die Anwen dung 
erstreckt sich auf  Kühl decken in Verbindung mit anderen 
Heizsystemen sowie auf  Klimadecken (Heizen und Kühlen) 
als 4RohrAnlage. Für die  An wen dung in Klimadecken als 
2RohrAnlage  ist  pro  Gerät  ein  RohranlegeThermostat 
für die Umschal tung von Heizen auf Kühlen vorzusehen.
2. Funktionsbeschreibung:
 Mit dem Einstellknopf wird die gewünschte Solltemperatur 
eingestellt. Wenn die Raumtemperatur den eingestellten 
Sollwert  überschreitet,  wird  die  Heizung  abgeschaltet. 
Bei Unterschreiten des eingestellten Sollwertes, wird die 
Heizung wieder eingeschaltet. Steigt die Raumtemperatur 
trotz  abgeschalteter  Heizung  weiter  an,  dann  schal
tet  der  Regler  nach  Überschreiten  einer  einstellbaren 
Neutralzone    die  Kühlung  ein.  Die  Neutralzone  ist  im 
Bereich von 0,5K…8,5K einstellbar.  (Werkseitig auf 2K ein
gestellt.) Bei Unterschreiten des  eingestellten Sollwertes 
plus der Neutralzone, wird die Kühlung abgeschaltet.
 Der Regler hat zusätzlich zwei externe Feuchte sensoren. 
Dadurch wird eine Schwitzwasserbildung verhindert. Die 
Kühlung schaltet beim Auftreten von Betauung trotz stei
gender  Raumtemperatur  ab. Dieser  Zustand  wird  durch 
das  Aueuchten  der  LED  angezeigt.  Die  Schaltstufen 
„Heizen“  oder  „Kühlen“  werden  ebenfalls  durch  LED’s 
angezeigt. 
3. Funktionsdiagramm:
Ein
Aus
Schaltzustand Sollwert
KühlenHeizen
Neutralzone Raumtemperatur
Hysterese
468 1 002 8705 93 D
Bedienungsanleitung
Kühldeckenregler
Typ KLR-E 525 58
 Dieses  Produkt darf  nicht  über den  Hausmüll 
entsorgt werden. Bitte nur in speziellen Einrich
tungen für Elektronikschrott entsorgen. 
Erkundigen Sie sich bei den örtlichen Behörden 
zur Recycling Beratung.
4 Installation:
• Height  approx. 1.5 m (5 ft) above oor level.
•  Avoid  external  walls  and  draught  from  windows  and 
doors.
•  Ensure  normal  air  circulation  can  reach  the  controller. 
Avoid  walls  with  shelves  and  behind  curtains  which 
would restrict air movement.
•  Avoid heat from other sources e.g. direct sunlight, walls 
backing  on  to  airing  cupboards,  central  heating  pipes, 
radios and TV and any other source of heat which could 
produce unrepresentative conditions.
Wall mounting of thermostat:
Ensure that surface is level
• pull o adjusting knob
• remove cover screw
• remove cover
Mounting  on  junction  boxes  possible  via  pattress.
(ref.: 007 63 1488 001)
Sensors have to be mounted downwards regarding mean
der  side.  If  required  second  sensor  will  be  connected  in 
parallel with the rst one to terminals 11+12.
Dew  sensor  has  to  be  mounted  on  the  coldest point  of 
chilled ceiling which normally is the  ow pipe. In critical 
cases  a  second  dew  sensor  is  available  which  can  be 
mounted nearby airstream apertures, like windows, etc.
Sensors can be lengthened up to 50 m using a twincore 
cable without  inuencing accuracy of temperatur control.
Attention:
Dew  sensor  should  be  located  in  such  a  way  avoiding 
any   pollution: If  indication  lamp  of  dew  operation stays 
illuminated although there is no dew process, the sensor 
should be cleaned with a dry tissue or any other suitable 
cleaner like washing benzine, etc.
5 Technical data
Article no. 517723021…
Operating voltage AC 24V (20…30 V) 50/60Hz
safety extra-low voltage (SELV)
Power consumption 0,9W at 24V
Outputs
Heating and cooling
1 NO contact each
4A/24V AC cos = 0,6ϕ
10A/24V AC cos =1ϕ
Setpoint range 5…30°C
Hysteresis ~ 0,5 K
Neutral zone Adjustable with potention-meter P2
between 0,5…8,5K
Temperature sensor NTC internal
Indication lamps 0 Dewing
P Cool
U Hea
Operating temperature range –25 bis +40°C
Storae temperature range –25 bis +70°C
Degree of protection IP 30
Software class A
Pollution degree 2
Rated impulse voltage 4 kV
Ball pressure test temperature 75 ± 2 °C
Voltage and Current for the for purpo-
ses of interfernce measurements
230 V, 0.1 A
Protection class III
Dew sensors
EDP number 000193683000 (F193683)
Moisture condensation ON
Ri < 2,2…7 M Ω
Moisture condensation OFF
Ri > 9…33 M Ω
Ambient temperature –25…+70°C
Sensor cable length 10 m
Energy class I = 1 %
(acc. EU 811/2013, 812/2013, 813/2013, 814/2013)
6. Wiring Diagram
U P = Heat = Cool
7. Dimensions drawing
Control
Dew sensor
Mounting  of  the  sensor  direct  on  the  pipe  without  any 
insulation (good thermal contact is necessary)
8. Limiting the temperature range
Preset of controller to max. setting range at factory.
Inside  of  adjustable  knob  there  are  2  setting  rings  with 
a range of 1 to 6. For limiting the range, please consider 
following diagram.
Range limitation
inside knob
Setting range of controller
5 10 15 20 2 5 30
1
2
3
4
5
6
ATTENTION
The device may only be opened and installed
according to the circuit diagram on the device
or these instructions by a qualied electrician.
The existing safety regulations must be observed.
Appropriate installation measures must be taken
to achieve the requirements of protection class II.
This independently mountable electronic device
is de-signed for controlling the temperature in
dry and en-closed rooms only under normal con-
ditions. The device conrms to EN 60730, it works
according operating principle 1C.
1 Application:
This  thermostat  preferably  is  designed  for  control  of 
airconditioning equipment  resp.  chilled  ceiling  systems. 
Recommendation applies to both chilled ceiling installed 
with  other  heating  systems  as  well  as  airconditioning 
ceiling (heating and cooling) like 4pipe Fan Coils. Applied 
to airconditioning ceiling in a 2pipe Fan Coil System set 
aside  a  cylinder  thermostat  per  unit  for  switching  from 
heating to cooling mode.
2 Functional description:
Specic  required  temperature  to  be  rotated  by  setting 
knob. When  the sen  sed  temperature  increases,  the  hea
ting  cycle  will switch  o  after ha v ing  reached the  preset 
value.  If  the  sensed  temperature  then  decre ases,  the 
heating  cycle  will  start  up  again  having  passed  the 
dierential.  When  the  preset  value  has  been  exceeded 
(heating o and the sensed temperature rises further, the 
cooling  cycle  will  start  after  having  passed  the  neutral 
zone and the dierential of the cooling cycle. If the sensed 
temperature then decreases, the cooling cycle will switch 
o   after  having  passed  the  dierential.  The  dead  zone 
between switching  o the  heating and  cooling cycles is 
set to 2K at the factory (P2 markíng 2K). By removing the 
housing cover the neutral zone can be adjusted from 0,5K 
(left) to 8,5K (right) with the potentiometer P2 (located on 
PC board centre). Thermostat additionally has  2 external 
dew sensors which will prevent perspiration corrosion. If 
dewing occurs, the cooling cycle will switch o although 
room  temperature  increases.  This  mode  is  indicated  by 
the  LED.  Cycles “heating”  or “cooling”  will  be  indicated, 
by LED’s too.
3 Functional diagram:
On
Off
Switching status Set value
CoolHeat
neutral zone Room temperature
Hysteresis
468 1 002 8705 93
t
Operating instructions
Chilled ceiling thermostat
Typ KLR-E 525 58
 This  product  should  not  be  disposed  of  with 
household waste.
Please recycle the products where facilities for 
electronic  waste  exist.  Check  with  your  local 
authorities for recycling advice.

Produkt Specifikationer

Mærke: Eberle
Kategori: Aircondition
Model: KLR-E 52558

Har du brug for hjælp?

Hvis du har brug for hjælp til Eberle KLR-E 52558 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Aircondition Eberle Manualer

Eberle

Eberle KLR-E 52558 Manual

3 December 2024

Aircondition Manualer

Nyeste Aircondition Manualer

Eurom

Eurom AC4201 Manual

6 Juli 2025
Eurom

Eurom AC5201 Manual

5 Juli 2025
Eurom

Eurom Airflow LED Cordless Manual

13 Juni 2025
Daikin

Daikin FXNQ63A2VEB Manual

9 April 2025
Daikin

Daikin FXNQ20A2VEB Manual

9 April 2025
Frigidaire

Frigidaire GHWW125TE1 Manual

9 April 2025
Frigidaire

Frigidaire GHWW105TE1 Manual

9 April 2025
Frigidaire

Frigidaire FHPH142AA1 Manual

9 April 2025
Frigidaire

Frigidaire GHPC142AA1 Manual

9 April 2025
Frigidaire

Frigidaire GHPH142AA1 Manual

9 April 2025
