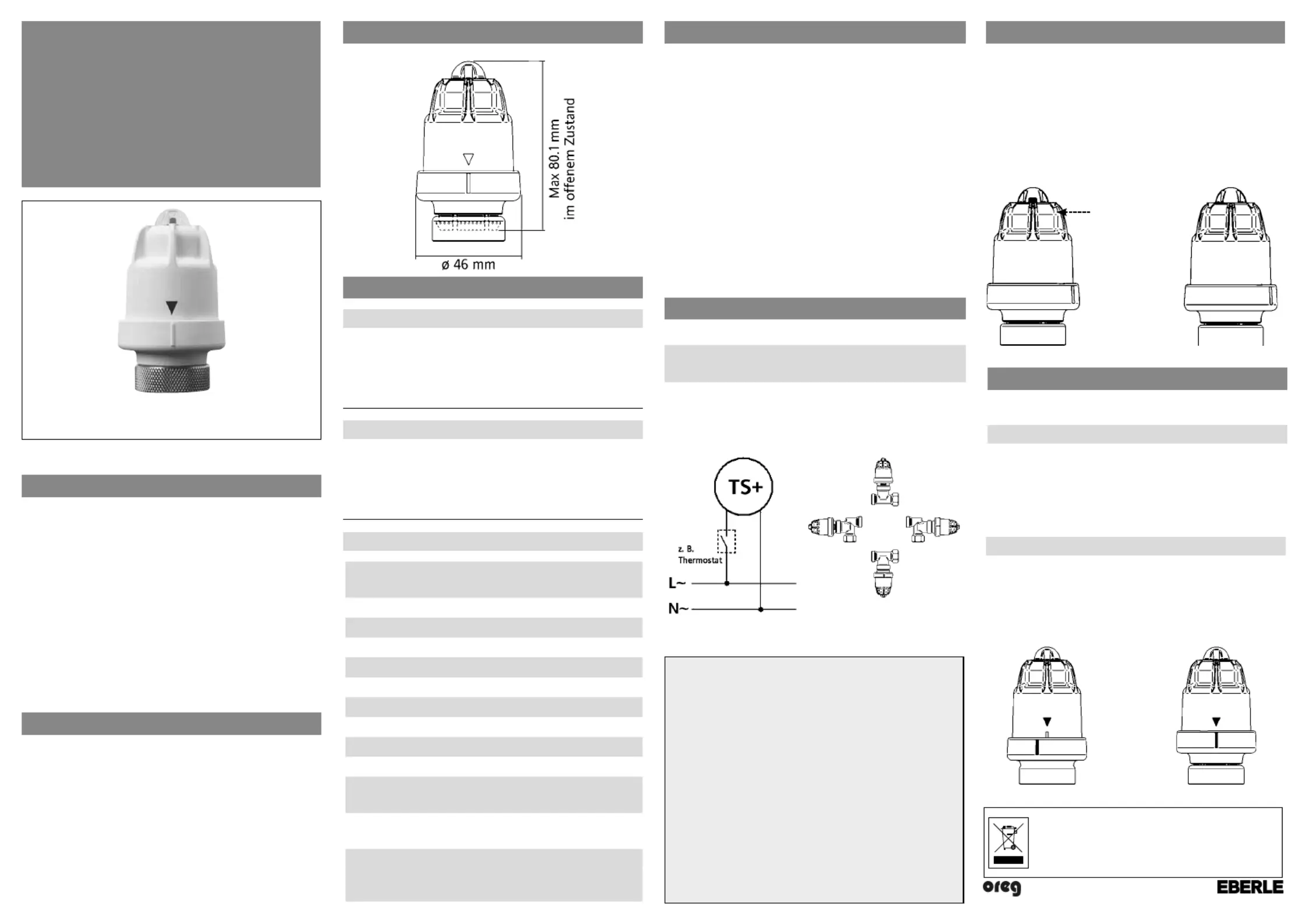

Verwendung und Funktion:
Der thermische Stellantrieb TS+ ist für viele An-
wendungen in Heizungs und Kühlungs- und Lüf-
tungssystemen einsetzbar, dies sind z.B.:
•   Regelung von einzelnen Heizkreisen bei Fußbo-
den- und Radiatorheizungen
•  Regelung von Zonenventilen
•  Regelung von Ventilen in Ein- und Zwei strang-
systemen
•  230 V und 24 V Varianten
•  Stromlos geschlossen
•  Handverstellung (z.B. für Notbetrieb)
•  Montage in beliebiger Position
(auch überkopf)
•  geräuschlos
•  Ventilhub ist am Gerät sichtbar
•  Kompakte Bauweise
Maßzeichnung
Technische Daten:
230 V Version TS+ 5.11
Spannung  230 V AC 50 Hz
Einschaltstrom  <1A
Önungszeit  3 - 4 Min.
Leistung  2.5 W
24 V Version TS+ 6.11
Spannung 
24 V AC/DC
Einschaltstrom  <0.5A
Önungszeit  5 Min.
Leistung  2.5 W
Beide Versionen
Grundzustand
Schutzart
Schutzklasse
Hub
Schließkraft
Schließzeit
Ventilanschluss
Gewicht
Umgebungstemperatur
stromlos
geschlossen
IP 54
II
4.5 mm
90 N oder 120 N (±13%)
2…3 Min.
M 30/M 28x1.5 mm
~120 g
0°C … 50°C
Lagertemperatur
-25°C … 70°C
Bemessungs-
stoßspannung
2,5
 KV
Temperatur
 für
die Kugeldruckprüfung
100
 °C
Spannung und Strom für 
Zwecke der EMV-
Störaussendungsprüfungen
230 V, 0,1 A
Installations- und
Bedienungsanleitung
Thermischer Stellantrieb
TS+
468 931 003 497- 8
Montage und Installation
1.  Handverstellung  auf  Position  offen  stellen
siehe Bild 3 (= Auslieferzustand, dies erleichtert 
das aufschrauben).
2.  TS+  auf das Ventil  schrauben  und per  Hand
festziehen.
3.  Kappe nach rechts drehen bis sie spürbar ein-
rastet.  Die  Markierungen  stehen  nun  über-
einander (siehe Bild 4).
Hinweis: Richtige Funktion nur  wenn  Kappe in 
Stellung Ventil geschlossen (siehe Bild 4).
Elektrische Installation
Achtung: Stromkreis
spannungsfrei schalten
Anschluss entsprechend Schaltbild
Achtung!
Das Gerät darf nur durch einen Elektro-Fach-
mann installiert werden. Dabei sind die
be stehenden Sicherheitsvorschriften zu be-
achten!
Der thermische Stellantrieb TS+ dient zur
Steuerung  von  Ventilen  ausschließlich  in 
trockenen und geschlossenen Räumen mit 
üblicher Umgebung. Das Gerät ist konform 
zu EN 60730.
Funktion
Der  Stellantrieb  önet  das  Ventil  wenn  er  mit 
Spannung versorgt wird. Dies  erfolgt  üblicher-
weise von einem Regelgerät (Thermostat). Ohne 
Spannung schließt der TS+ selbsttätig.
Die aktuelle Position des Hubes kann mit Hilfe 
der Stellungsanzeige erkannt werden.
Ventil  Ventil
geönet  geschlossen
Bild 1 
Bild 2
Manuelle Verstellung
Über  die  manuelle Verstellung  kann  das 
Ventil von Hand geöffnet werden.
Ventil Önen:
Kappe  leicht  eindrücken  und  leicht  nach  links 
drehen  (gegen  Uhrzeiger),  die  Kappe  bewegt 
sich nach oben. Die Markierungen stimmen nicht 
mehr überein (siehe Bild 3).
Nun ist das Ventil geönet.
Ventil schließen:
Kappe nach rechts drehen bis sie spürbar einras-
tet. Die Markierungen stehen nun über einander 
(siehe Bild 4).
Ventil  Ventil
geönet  geschlossen
Bild 3 
Bild 4
Rote Huban-
zeige
Hinweis: Richtige Funktion nur wenn Kappe 
in Stellung Ventil geschlossen (siehe Bild 4).
D
Dieses  Produkt  darf  nicht  über  den  Hausmüll 
entsorgt werden. Bitte nur in speziellen Einrich-
tungen für Elektronikschrott entsorgen Erkun-
digen Sie sich bei den örtlichen Behörden zur
Recycling Beratung.
Klingenhofstraße 71, D-90411, Nürnberg
Application and function
The compact TS+ Thermal Actuator covers a wide 
range  of  control and  regulating applications  in 
heating, cooling and air circulation. Applications 
include:
•  Individual room controls for underoor heating
systems and radiators
•  Zone controls
•  Multi-circuit regulators for  one  and  two pipe
systems
Features
• 230 V and 24 V variants
•  Normally closed
•  Manual position (to open valve by hand)
•  can be mounted in any direction
(even upsidedown)
•  Silent operation
•  Stroke position is visible under the cover
•  Compact and stylish construction
Dimensional drawing
Technical Data
For 230 V version TS+ 5.11
Supply voltage  230 V AC 50 Hz
Inrush current  <1A
Opening time  3 - 4 Min.
Power Consumption  2.5 W
For 24 V version TS+ 6.11
Supply voltage 
24 V AC/DC
Inrush current  <0.5A
Opening time  5 Min.
Power Consumption  2.5 W
For both versions:
Actuator type
Ingress Protection
Isolation
Stroke length
Closing force
Closing time
Valve connection
Weight
Operating temperature
Normally closed
IP 54
Class II
4.5 mm
90 N or 120 N (±13%)
2-3 mins
M 30/M 28x1.5 mm
~120 g
0  … 50°C°C
Storage temperature
-25 … 70°C°C
Shock load voltage
2.5
 KV
Temperature
 for
Ball Pressure Test
100
 °C
Voltage
 and Current for 
EMC Test
230
 V, 0,1 A
Installation and
commissioning instructions
Thermal Actuator
TS+
Mounting and Installation
1.  The  TS+  should  be  mounted  in  the
 manually-open position (as supplied)
– see Picture 3
2.  Screw the TS+  onto  the valve. Hand  tighten
only
3.  Press  and turn the  cover clockwise  until  the
click position. The markings on the TS+ should
line up (see Picture 4)
NOTE: the TS+ will only work properly in the clo-
sed position (see Picture 4)
Electrical Connection
WARNING: Disconnect from mains
before installing
Connections according to wiring diagram:
WARNING:
The  TS+  should  only  be 
installed  by 
a suitably qualified person. 
All valid health and safety regulations must 
also be complied with.
The Thermal Actuator TS+ is suitable for the 
opening and closing of valves in dry and en-
closed rooms in normal ambient conditions. 
The product conforms to EN 60730.
Function
The Actuator  opens  the valve  when electrically 
activ
ated. This call for heat normally comes from 
a control device (thermostat). Without power 
the TS+ closes automatically.
The  current  position  of  the  valve  can  be  seen 
using the position indicator:
Valve  Valve
Open  Closed
Picture 1  Picture 2
Manual position
Using  the  the  can  manual  function  valve  be  
opened by hand.
To open the valve:
Press the cover and turn anticlockwise. The 
cover and  bezel  m
arkings  are  then  out  of 
alignment (see Picture 3). The valve is now open.
To close the valve:
Press and turn the cover clockwise until it clicks. 
The cover and bezel markings are now in align-
ment (see Picture 4).
Valve  Valve
Open  Closed
 Picture 3 
Picture 4
NOTE: the  TS+  will  only  work  properly  in  the 
closed position (see Picture 4)
468 931 003 497- 8
red
position 
indicator
t
This  product  should  not  be  disposed  of  with 
household  waste.  Please  recycle  the  products 
where facilities for electronic waste exist. Check 
with your local authorities for recycling advice.
Klingenhofstraße 71, D-90411, Nürnberg
