Side 1/6

Page 1 98661C (Rev. C - 6/13)

LVRCGRN8*1B VRCGRN8*1B

Uses HFC-134A refrigerant

Usa refrigerante HFC-134A

Utilise du fluide frigorigéne HFC-134A

VRCGRN8 Coolers d’Eau de Barrière-Libère de feuilleton

VRCGRN8 La Barrera de la serie Liberta Agua Coolers

VRCGRN8 Series Barrier-Free Water Coolers

INSTALLATION, CARE & USE MANUAL

Manual de Instalación, Cuidado y Utilización

Manuel d’installation/entretien/utilisation

T M

NOTE: Non-refrigerated units do not include all electrical and refrigeration

components shown above.

Other components and rough-in are the same as shown.

NOTA: Las unidades no frigorificadas no incluyen todos los componentes

eléctricos y de la refrigeración demostrados arriba. Otros componentes y a’spero-

en son iguales según lo demostrado.

NOTE: Les unités non frigorifiées n’incluent pas tous les composants électriques

et de réfrigération montrés ci-dessus. D’autres composants et rugueux-dans sont

identiques que montrés.

2, 3, 5

14, 17, 18

See Fig. 4

9, 12, 13, 31

1, 4

7, 22, 41

See Fig. 3 or 8

38, 39

23, 64, 65

Fig. 1

62, 63

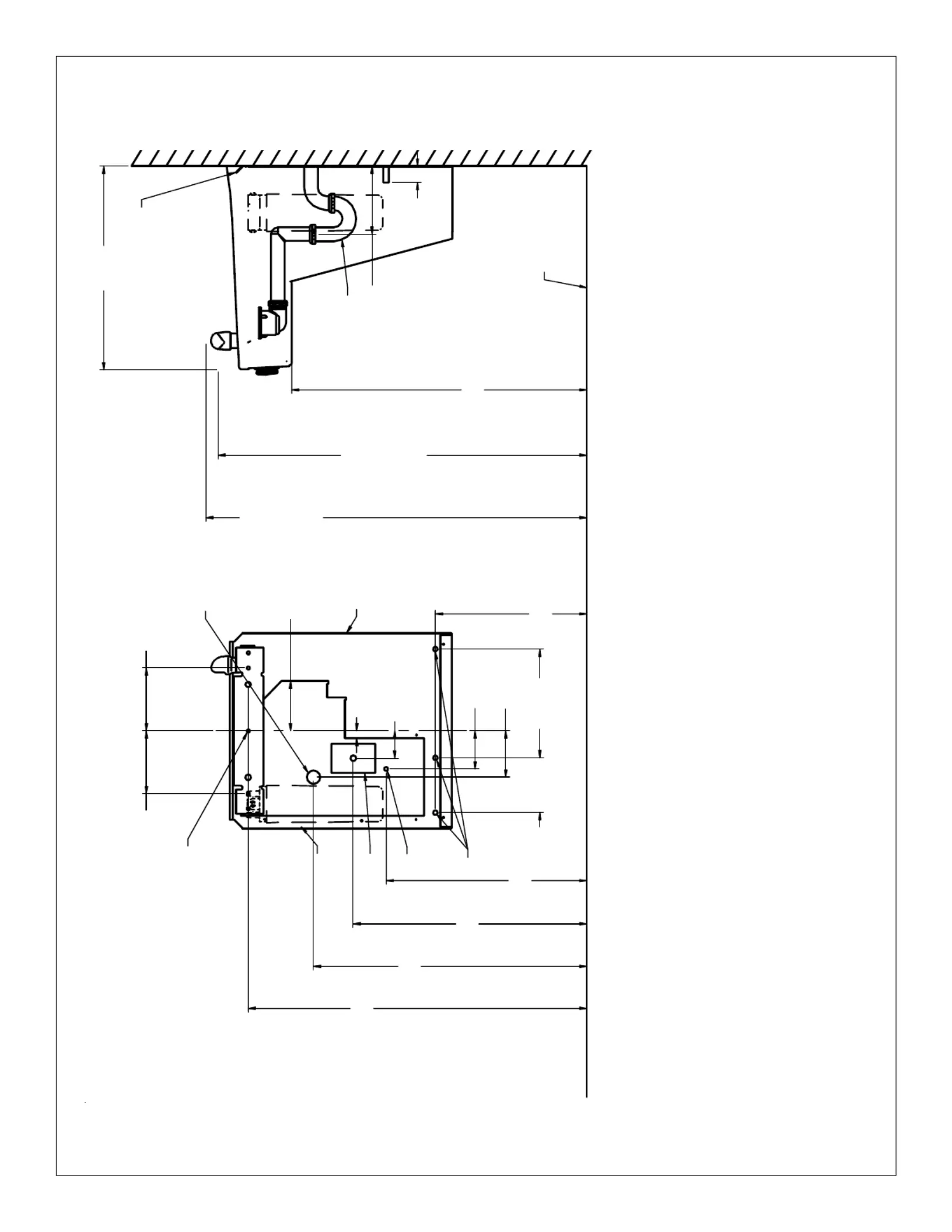

Page 298661C (Rev. C - 6/13)

LVRCGRN8*1B VRCGRN8*1B

ORIFICE HEIGHT

ALTURA DE LA

CORONA

HAUTEUR DU

BORD

RIM HEIGHT

ALTURA DEL

ORIFICIO

HAUTEUR DE

L 'ORIFICE

13 7/8"

352mm

21 3/8"

543mm

18 3/8"

467mm

5 3/4"

146mm

2 1/2"

62mm

11/16"

18mm

FINISHED FLOOR

PISO ACABADO

PLANCHER FINI

HANGER BRACKET

FIJADOR DE SUSPENSION

SUPPORT DE SUSPENSION

4 9/16"

116mm

1 1/2"

38mm

18 5/8"

473mm

5 3/4"

146mm

3 1/2"

89mm

27" *

686mm

32 15/16"

837mm

5/16" (8mm) DIA. (5 HOLES)

(5 TROUS) DIA.

5 AGUJEROS DE

31 7/8"

810mm30 15/16"

786mm

6 1/4"

159mm

4 1/4"

114mm

25"

635mm

127mm

9 15/16"

254mm

LEGEND/LEYENDA/LÉGENDE

A = RECOMMENDED WATER SUPPLY LOCATION. SHUT OFF VALVE (NOT FURNISHED) TO ACCEPT 3/8” O.D. UNPLATED

COPPER TUBE.

La UBICACION RECOMENDADA de ABASTECIMIENTO DE AGUA. APAGUE VALVULA (no AMUEBLADO) ACEPTAR 3/8 O. D.

El TUBO del COBRE de UNPLATED

L’EMPLACEMENT DE PROVISION D’EAU RECOMMANDE. ETEINDRE LA SOUPAPE (PAS FOURNI) ACCEPTER 3/8 O.D. LE TUBE DE

CUIVRE DE UNPLATED.

B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/4” O.D. DRAIN

UBICACIÓN RECOMENDADA PARA EL DRENAJE DE SALIDA DE AGUA, DE 1¼” DE DIÁMETRO.

EMPLACEMENT RECOMMANDÉ POUR LE DRAIN DE D.E. 1-1/4" DE SORTIE D’EAU.

C = 1-1/4 TRAP NOT FURNISHED**

PURGADOR DE 1¼ NO PROPORCIONADO**

SIPHON 1-1/4 NON FOURNI**

D = ELECTRICAL SUPPLY (3) WIRE RECESSED BOX

CAJA RECESIVA DE ALAMBRES (3) DE SUMINISTRO ELÉCTRICO

BOÎTE ENCASTRÉE D’ALIMENTATION ÉLECTRIQUE (3) FILS

E = INSURE PROPER VENTILATION BY MAINTAINING 6" (152 mm) (MIN.) CLEARANCE FROM CABINET LOUVERS TO WALL.

ASEGURE UNA VENTILACIÓN ADECUADA MANTENIENDO UN ESPACIO E 6" (152 mm) (MÍN.) DE HOLGURA ENTRE LA REJILLA DE

VENTILACIÓN DEL MUEBLE Y LA PARED

ASSUREZ-VOUS UNE BONNE VENTILATION EN GARDANT 6" (152 mm) (MIN.) ENTRE LES ÉVENTS DE L’ENCEINTE ET LE MUR.

F = 5/16 BOLT HOLES FOR FASTENING UNIT TO WALL

AGUJEROS DE LAS TUERCAS DE 5/16 PARA SUJETAR LA UNIDAD A LA PARED

TROUS D’ÉCROUS 5/16 POUR FIXER L’APPAREIL AU MUR

Fig. 2

* *

ADA REQUIREMENT

REQUISITO DE A.D.A.

EXIGENCE ADA

REDUCE HEIGHT BY 3” FOR INSTALLATION OF CHILDRENS ADA COOLER
