Epson eb 450wi Manual
Epson
Beamer projektor
eb 450wi
Læs gratis den danske manual til Epson eb 450wi (158 sider) i kategorien Beamer projektor. Denne vejledning er vurderet som hjælpsom af 18 personer og har en gennemsnitlig bedømmelse på 4.4 stjerner ud af 9.5 anmeldelser. Har du et spørgsmål om Epson eb 450wi, eller vil du spørge andre brugere om produktet?
Side 1/158

Gebruikershandleiding

Gebruikte Symbolen en Tekens
•Veiligheidssymbolen
De documentatie en de projector gebruiken grafische symbolen om te tonen hoe u de projector veilig kunt gebruiken.
Leer en respecteer deze waarschuwingssymbolen om letsel aan personen en beschadiging van eigendom te voorkomen.
Waarschuwing
Dit symbool duidt informatie aan die, als ze genegeerd wordt, kan resulteren in persoonlijk letsel of zelfs de dood als gevolg van foutief
handelen.
Let op
Dit symbool duidt informatie aan die, als ze genegeerd wordt, kan resulteren in persoonlijk letsel of fysieke schade als gevolg van foutief
handelen.
•Algemene informatiesymbolen
Let op
Dit geeft aan dat de beschreven handeling tot schade of letsel kan leiden als er onvoldoende voorzichtigheid in acht wordt genomen.
q
Dit geeft aan dat er nuttige extra informatie volgt over een bepaald onderwerp.
sDit geeft aan op welke pagina meer informatie over een onderwerp kan worden gevonden.
g
Dit geeft aan dat de onderstreepte term die gevolgd wordt door dit symbool in de woordenlijst te vinden is. Zie "Woordenlijst" onder "Bijlage".
s pag.135
Procedure
Dit geeft aan dat er bedieningsinstructies volgen die in een bepaalde volgorde moeten worden uitgevoerd.
De desbetreffende procedure moet in de aangegeven volgorde worden uitgevoerd.
[(Naam)] Dit verwijst naar de naam van een knop op de afstandsbediening of het bedieningspaneel.
Bijvoorbeeld: de knop [Esc]
"(Menunaam)"
Helderheid
Dit verwijst naar de naam van een item in het menu Configuratie.
Bijvoorbeeld:
Selecteer "Helderheid" in het menu Beeld.
Menu Beeld - Helderheid

Gebruikte Symbolen en Tekens ...................... 2
Inleiding
Kenmerken van de Projector ................................. 7
Handige apparatuur ontworpen met het oog op gebruiksgemak..............7
Gemakkelijk te hanteren .......................................7
Verbeterde veiligheidsfuncties...................................7
De computer bedienen vanaf het projectieoppervlak (alleen EB-460i/450Wi) . . . . . . 8
Easy Interactive Function .......................................8
Tekenfunctie ...............................................8
Diverse invoerbronnen selecteren met verschillende aansluitmogelijkheden . . . . . . 8
Optimaal gebruikmaken van een netwerkverbinding....................8
Aansluiten via een USB-kabel en projecteren (USB Display)................9
Een computerscherm projecteren met de optionele Quick Wireless Connection
USB Key ...................................................9
JPEG-afbeeldingen projecteren zonder een computer aan te sluiten . . . . . . . . . 10
U kunt uw bestanden vergroten en projecteren met de documentcamera.....10
Namen van Onderdelen en Functies ......................... 11
Voorzijde/Bovenzijde........................................... 11
Zijkanten...................................................12
Interfaces ...................................................13
Basis (met glijplaat)............................................14
Basis (zonder glijplaat) ..........................................15
Bedieningspaneel.............................................15
Afstandsbediening............................................17
Easy Interactive Pen(alleen EB-460i/450Wi)............................19
Verschillende manieren om de projector te gebruiken
De installatiemodus wijzigen ............................... 21
Het Geprojecteerde Beeld Wijzigen ......................... 22
Automatisch het ingangssignaal detecteren en het geprojecteerde beeld wijzigen
(Bron zoeken)................................................22
Met de afstandsbediening overschakelen naar het doelbeeld...............23
Aansluiten via een USB-kabel en projecteren (USB Display)
........................................................... 24
Systeemvereisten.............................................24
Aansluiten..................................................25
De eerste keer aansluiten......................................25
Vanaf de tweede keer.........................................28
Presentaties geven met behulp van een diashow ............. 29
Bestanden die in een diashow kunnen worden geprojecteerd...............29
Specificaties voor bestanden die in een diashow kunnen worden geprojecteerd
........................................................ 29
Voorbeelden van een diashow ..................................29
Basisbewerkingen voor een diashow................................30
Een diashow starten en sluiten..................................30
Basisbediening van diashow....................................30
Afbeeldingen draaien........................................31
Beeldbestanden projecteren ...................................... 32
Beelden projecteren.........................................32
Alle beeldbestanden in een map achter elkaar projecteren (Diashow)........33
Weergave-instellingen voor beeldbestanden en bewerkingsinstellingen van een
diashow ....................................................34
Externe apparatuur aansluiten .............................. 35
USB-apparaten aansluiten en verwijderen .............................35
USB-apparaten aansluiten.....................................35
USB-apparaten verwijderen....................................35
Een externe monitor aansluiten....................................36
Externe luidsprekers aansluiten.................................... 37
Een microfoon aansluiten........................................ 37
Een LAN-kabel aansluiten .................................. 38
De draadloze LAN-eenheid installeren ....................... 39
Functies voor het Verbeteren van Projecties ................. 40
De projectiekwaliteit selecteren (Selecteer Kleurmodus)...................40
Autom. iris instellen ............................................41
Tijdelijk het beeld en geluid onderdrukken (A/V dempen)..................41
Inhoudsopgave
3

Inleiding
In dit hoofdstuk worden de kenmerken en de namen van onderdelen van de projector besproken.

Handige apparatuur ontworpen met het oog op
gebruiksgemak
Gemakkelijk te hanteren
•Snelle muurbevestiging
De projector wordt geleverd met een speciale glijplaat waardoor
muurbevestiging van de eenheid een fluitje van een cent wordt.
De glijplaat werd in de hoofdeenheid van de projector geïntegreerd,
hierdoor verloopt de plaatsing gemakkelijker en werd de installatietijd
verkort in vergelijking met vorige modellen. s Installatiehandleiding
U kunt nu ook onderhoudswerkzaamheden uitvoeren zoals het vervangen
van de luchtfilter en de lamp, zonder dat u de projector daarvoor van de
muur hoeft te halen.
•Geen speciaal scherm vereist
Dankzij de mogelijkheid om beelden te projecteren op een
projectieoppervlak zoals een muur of wand (geen projectiescherm vereist)
kunt u de projector nu in vele verschillende ruimtes installeren.
•Korte projectieafstand
Door de aanbevolen kortste projectieafstand van 47 cm, kunt u de
projector dicht bij het scherm plaatsen. s pag.123
Als u de projector op een muur bevestigt en de beelden dus diagonaal van
bovenaf projecteert, kunt u een presentatie geven zonder het risico te
lopen dat de schaduw van personen, die rechtstaan in de buurt van het
projectieoppervlak, op de beelden wordt geworpen. Bovendien zal het licht
van de projector u niet verblinden wanneer u met uw rug naar het
scherm gericht staat, want het zal zich niet in uw gezichtsveld bevinden.
•Direct inschakelen aan/uit
Op plaatsen waar de stroom centraal kan worden geregeld, zoals
bijvoorbeeld in een vergaderzaal, kan de projector worden ingesteld op
automatisch in- of uitschakelen als de voedingsbron waarop de projector
is aangesloten wordt in- of uitgeschakeld.
•Weergave van projectielijnen op het projectieoppervlak
De patroonfunctie voor het projecteren van liniaallijnen of een raster laat
u efficiënt gebruik maken van het projectieoppervlak tijdens lessen en
presentaties.
•Luidspreker
Dankzij de geïntegreerde luidspreker van 10 Watt met hoog vermogen
draagt uw stem tot in de verste hoeken van de kamer, zelfs in ruime
klaslokalen.
•Projectiescherm voorWXGA.(alleen EB-450Wi/450W/440W)
Bij een computer met een 16:10 breedbeeld LCD-scherm met WXGA-
resolutie kan het beeld in dezelfde beeldverhouding worden geprojecteerd.
Dit stelt u in staat om de breedte van whiteboards en andere
projectieoppervlakken met liggende indeling efficiënt te gebruiken.
•De projector vanaf een computer controleren
U kunt de functies Webcontrole en Bediening via webbrowser gebruiken
om dezelfde bewerkingen uit te voeren op een computer als met het
bedieningspaneel of de afstandsbediening van de projector. s pag.66
Verbeterde veiligheidsfuncties
•Wachtwoordbeveiliging om het aantal gebruikers te beperken en te
beheren
U kunt een wachtwoord instellen en zo bepalen wie de projector mag
gebruiken. s pag.52
•Bedieningsvergrendeling beperkt de knopbediening op het
bedieningspaneel
Zo kunt u voorkomen dat de projectorinstellingen zonder toestemming
worden gewijzigd bij gebruik tijdens evenementen, op scholen, enzovoort.
s pag.54
Kenmerken van de Projector
7

•Het apparaat is uitgerust met verschillende antidiefstalbeveiligingen
De projector is uitgerust met de volgende soorten
antidiefstalbeveiligingsfuncties. s pag.55
•Beveiligingssleuf
•Installatiepunt van beveiligingskabel
De computer bedienen vanaf het
projectieoppervlak (alleen EB-460i/450Wi)
Easy Interactive Function
Sluit gewoon een computer aan op de projector en u kunt de computer
bedienen vanaf het projectiescherm. Zo kunt u op een efficiënte manier uw
interactieve les of presentatie geven. s pag.56
Tekenfunctie
U kunt een grafische toepassing gebruiken om tekst en schema's te
importeren die met een elektronische pen (Easy Interactive Pen) op het
projectieoppervlak werden getekend. Hierdoor combineert u de functies van
een whiteboard en een scherm zonder dat u deze hoeft in huis te halen.
s pag.56
Diverse invoerbronnen selecteren met
verschillende aansluitmogelijkheden
Naast een aansluiting met een computerkabel kunt u diverse andere
interfaces kiezen zoals een USB-kabel, USB-geheugen of een LAN-
verbinding. Zo kunt u uit een groot aantal invoerbronnen kiezen en de
geschikte invoerbron voor uw gebruiksomgeving selecteren.
Optimaal gebruikmaken van een netwerkverbinding
Met de meegeleverde EPSON Projector Software for Meeting & Monitoring
kunt u efficiënte en gevarieerde presentaties verzorgen via het netwerk.
s Bedieningshandleiding voor EasyMP Network Projection
•Een computer op de projector aansluiten via een netwerk
U kunt projecteren door de projector aan te sluiten op een reeds
beschikbaar netwerksysteem. U kunt op efficiënte wijze vergaderingen
houden door te projecteren vanaf meerdere computers die op een
netwerksysteem zijn aangesloten zonder de bekabeling te hoeven
aanpassen.

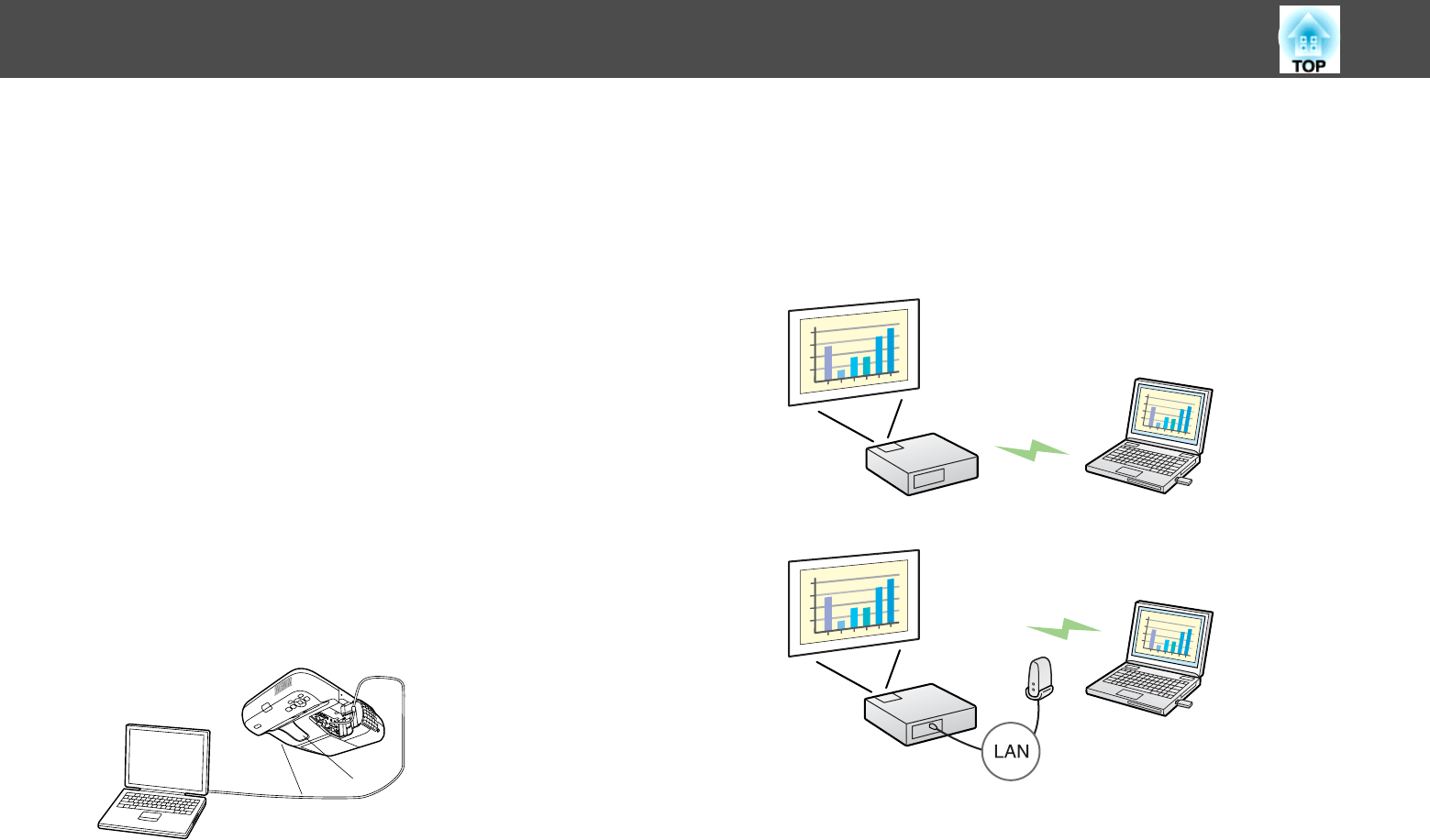

•Een draadloze verbinding tot stand brengen met een computer
Wanneer u de optionele draadloze LAN-eenheid installeert in de
projector, kunt u deze draadloos met een computer verbinden.
s pag.39
Kenmerken van de Projector
8

•Aansluitmethode voor verschillende netwerken
De volgende methoden zijn beschikbaar voor het aansluiten van de
projector op een netwerk. Selecteer de methode die het meest geschikt is
voor uw omgeving. s Bedieningshandleiding voor EasyMP Network
Projection
•Geavanceerde verbinding
Geavanceerde verbinding is een infrastructuurverbinding waarmee u een
verbinding tot stand kunt brengen met een bestaand netwerk.
•Snelle verbinding
Snelle verbinding is een aansluitmethode die alleen kan worden gebruikt als
de optionele draadloze LAN-eenheid is geïnstalleerd.
Bij Snelle verbinding wordt de SSID van de projector tijdelijk in de ad hoc-
modus toegewezen aan de computer en worden de netwerkinstellingen van
de computer hersteld nadat de verbinding is verbroken.
Aansluiten via een USB-kabel en projecteren (USB Display)
Door de meegeleverde USB-kabel aan te sluiten op een computer kunt u
beelden projecteren vanaf het computerscherm.
s Introductiehandleiding , pag.24
Een computerscherm projecteren met de optionele Quick Wireless
Connection USB Key
Met de optionele Quick Wireless Connection USB Key kunt u snel een
computer op de projector aansluiten en vervolgens projecteren.
Met de Quick Wireless Connection USB Key kunt u ook zonder dat
EasyMP Network Projection geïnstalleerd is, verbinding maken met een
projector in een netwerk.
U kunt bijvoorbeeld verbinding maken in de volgende omgevingen.
•Maak verbinding met Snelle verbinding met behulp van de optionele
draadloze LAN-eenheid.
•Maak verbinding met het netwerk via een toegangspunt.
Kenmerken van de Projector
9

•Maak verbinding met het netwerk via een bedrade LAN-verbinding.
s pag.122
q
•Deze projector is niet compatibel met de functie Network Projector,
een standaardfunctie onder Windows Vista en Windows 7.
•Beperkingen bij het projecteren vanuit Windows Media Center
Er kunnen geen beelden worden geprojecteerd als Windows Media
Center zich in volledig schermmodus bevindt. Om beelden te
kunnen projecteren dient u over te schakelen naar vensterweergave.
JPEG-afbeeldingen projecteren zonder een computer aan te
sluiten
U kunt een diavoorstelling van JPEG-afbeeldingen projecteren die zijn
opgeslagen op een USB-apparaat, zoals een digitale camera die USB
ondersteunt, een vaste schijf of een USB-geheugen, door het apparaat
gewoon aan te sluiten op de projector. s pag.29
U kunt uw bestanden vergroten en projecteren met de
documentcamera
Een documentcamera die USB ondersteunt is als optie beschikbaar. Voor
deze documentcamera is geen voedingskabel vereist. U kunt op eenvoudige
wijze verbinding maken via één USB-kabel en het eenvoudige ontwerp zorgt
ervoor dat het projecteren en vergroten van uw documenten een stuk
gemakkelijker wordt. s pag.35
Kenmerken van de Projector
10

Voorzijde/Bovenzijde
Naam Functie
AExterne receiver Hiermee worden signalen vanaf de afstandsbediening
ontvangen.
s Introductiehandleiding
BLampdeksel Open dit deksel als u de projectorlamp wilt vervangen.
s pag.117
CBevestigingsschroef
voor lampdeksel
Schroef deze vast om het lampdeksel op zijn plaats te
bevestigen. s pag.117
Naam Functie
DLuchtafvoerventiel Afvoerventilator voor lucht die is gebruikt voor het
afkoelen van het binnenste van de projector.
Let op
Plaats niks dat krom kan trekken of door warmte
kan vervormen in de buurt van de luchtafvoerven‐
tielen. Breng uw gezicht of handen niet dicht bij de
afvoerventielen terwijl de projector wordt gebruikt.
EBevestigingsschroeve
n voor het kabeldeksel
Schroef deze vast om het kabeldeksel op zijn plaats te
bevestigen.
s Introductiehandleiding
FKabeldeksel Draai de twee schroeven los en open dit deksel als u op een
ingangspoort wilt aansluiten.
s Introductiehandleiding
GBedieningspaneel Hiermee kunt u de status van de projector controleren en
deze bedienen. s pag.15
HLuidspreker Hiermee wordt het geluid uitgevoerd voor de beelden die
momenteel worden geprojecteerd of het geluid van de
Microfoon (Mic) ingang.
Namen van Onderdelen en Functies
11

Zijkanten
Naam Functie
AInstallatiepunt van
beveiligingskabel
Leid hier een in de handel verkrijgbaar draadslot
doorheen en sluit het af. s pag.55
BExterne receiver Hiermee worden signalen vanaf de afstandsbediening
ontvangen.
s Introductiehandleiding
Naam Functie
COntvanger voor Easy
Interactive Function
(alleen EB-460i/450Wi)
Ontvangt signalen van de Easy Interactive Pen.
s pag.56
DProjectievenster Projecteert de beelden.
Waarschuwing
•
Tijdens het projecteren niet in dit venster kijken.
•
Plaats hier geen voorwerpen en houd uw handen
uit de buurt. Dit is namelijk zeer gevaarlijk aan‐
gezien het focussen van projectielicht tot hoge
temperaturen leidt.
EInvoersleuf voor
draadloze LAN-
eenheid
Installeer de optionele draadloze LAN-eenheid.
s pag.39
FHendel voor
scherpteregeling
Hiermee wordt de beeldscherpte ingesteld.
Dit opent het luchtfilterdeksel en bedient de hendel voor
scherpteregeling.
s Introductiehandleiding
GLuchtfilterdeksel Open dit deksel als u de luchtfilter wilt vervangen of als u
de optionele draadloze LAN-eenheid installeert.
HLuchttoevoerventilat
or
(Luchtfilter)
Voert lucht in om de projector intern te koelen. Als er hier
veel stof zit, kan dit ervoor zorgen dat de interne
temperatuur van de projector oploopt. Dit kan leiden tot
problemen met de bediening en kan de levensduur van het
optisch systeem verkorten. Maak de luchtfilter regelmatig
schoon. s pag.114, pag.120
IHendel voor het
sluiten van de
luchtfilterklep
Hiermee wordt de deksel van het luchtfilter geopend en
gesloten. s pag.120
Open dit deksel als u de optionele draadloze LAN-eenheid
wilt installeren. s pag.39
JBeveiligingssleuf De beveiligingssleuf is compatibel met het door
Kensington geproduceerde Microsaver Security System.
s pag.55
Namen van Onderdelen en Functies
12

Naam Functie
HComputer2
(Computer2)-ingang
Audio2 (Audio2)
Ingang voor beeldsignalen van een computer en
componentvideosignalen van andere videobronnen.
Wordt verbonden met de audio-uitgangspoort van
apparaten die aangesloten zijn op de Computer2-
ingangspoort om zo geluid in te invoeren. Tevens kunt u,
als de invoerbron een van de onderstaande is, geluid
vanuit de projector uitvoeren door de audiobron aan te
sluiten op deAudio2-poort.
- USB: bij het afspelen van een diavoorstelling vanaf een
USB-opslagapparaat dat is aangesloten op de
USB(TypeA)-poort of bij het projecteren vanaf de
optionele documentcamera
- USB Display
- LAN
s Introductiehandleiding
ILAN-poort Wordt aangesloten op een LAN-kabel en vervolgens op
een netwerk. s pag.38
JComputer1
(Computer1)-ingang
Audio1 (Audio1)
Ingang voor beeldsignalen van een computer en
componentvideosignalen van andere videobronnen.
Wordt verbonden met de audio-uitgangspoort van
apparaten die aangesloten zijn op de Computer1-
ingangspoort om zo geluid in te invoeren.
s Introductiehandleiding
KMicrofoon (Mic)-
ingangspoort
Hiermee wordt een microfoon aangesloten. s pag.37
LAudio-uitvoer (Audio
Out)
Hiermee wordt het geluid uitgevoerd van de beelden die
momenteel worden geprojecteerd of de audio-invoer van
de Microfoon (Mic)-ingangspoort naar een externe
luidspreker. s pag.37
Basis (met glijplaat)
Bij het verzenden van de projector wordt de glijplaat aan de hoofdeenheid
bevestigd.
Naam Functie
AGlijplaat Wordt aangesloten op de instelplaat als de projector op
een muur wordt bevestigd. s Installatiehandleiding
BInstallatiepunt van
beveiligingskabel
Leid hier een in de handel verkrijgbaar draadslot
doorheen en sluit het af. s pag.55
Namen van Onderdelen en Functies
14

Easy Interactive Pen(alleen EB-460i/450Wi)
Naam Functie
APenpuntschakelaar Heeft dezelfde functie als de linkermuisknop.
BBatterijlampje Wanneer u op de knop drukt zal dit lampje groen branden
zolang de batterijspanning voldoende is.
Het zal niet branden indien de batterijspanning te laag is.
Vervang in dit geval de batterijen. s pag.64
CKnop Heeft dezelfde functie als de rechtermuisknop.
DBevestigingsopening
voor riempje
Hieraan kunt u een in de handel verkrijgbaar riempje
bevestigen.
EBatterijdeksel Open dit deksel als u de batterijen wilt vervangen.
s pag.64
Namen van Onderdelen en Functies
19
Produkt Specifikationer
Mærke: | Epson |
Kategori: | Beamer projektor |
Model: | eb 450wi |
Har du brug for hjælp?
Hvis du har brug for hjælp til Epson eb 450wi stil et spørgsmål nedenfor, og andre brugere vil svare dig
Beamer projektor Epson Manualer
3 August 2024
1 August 2024
8 Juli 2024
8 Juli 2024
8 Juli 2024
8 Juli 2024
6 Juli 2024
6 Juli 2024
5 Juli 2024
5 Juli 2024
Beamer projektor Manualer
- JVC
- Eiki
- Nobo
- Apeman
- Aiptek
- Casio
- La Vague
- Sagem
- Dell
- FengMi Wemax
- Panasonic
- HP
- Philips
- Skytronic
- Acer
Nyeste Beamer projektor Manualer
2 Februar 2025
15 Januar 2025
13 Januar 2025
13 Januar 2025
13 Januar 2025
13 Januar 2025
12 Januar 2025
17 December 2024
5 Oktober 2024
4 Oktober 2024
