Epson EB-680 Manual

Epson Beamer projektor EB-680

Læs gratis den danske manual til Epson EB-680 (261 sider) i kategorien Beamer projektor. Denne vejledning er vurderet som hjælpsom af 14 personer og har en gennemsnitlig bedømmelse på 4.8 stjerner ud af 7.5 anmeldelser. Har du et spørgsmål om Epson EB-680, eller vil du spørge andre brugere om produktet?

Download PDF
Side 1/261
Gebruikershandleiding
Inhoudsopgave 2
Gebruikte symbolen en tekens 8
Kennismaken met uw projector 9
Kenmerken van de Projector .......................................................... 10
Unieke interactieve functies...................................................................................................... 10
Snelle en eenvoudige installatie.............................................................................................. 10
Flexibele verbinding..................................................................................................................... 10
Verbinden met computers................................................................................................... 11
Verbinden met mobiele apparaten .................................................................................. 11
Uw bestanden vergroten en projecteren met de documentcamera.................. 12
Onderdelen en functies van de projector ..................................... 13
Projectoronderdelen - Voorkant/zijkant............................................................................... 13
Projectoronderdelen - Bovenkant/zijkant............................................................................ 14
Projectoronderdelen - Interface .............................................................................................. 15
Projectoronderdelen - Onderkant........................................................................................... 17
Projectoronderdelen - Bedieningspaneel ............................................................................ 17
Projectoronderdelen - Afstandsbediening.......................................................................... 19
Projectoronderdelen - Interactieve pennen........................................................................ 20
Projectoronderdelen - Penlade................................................................................................ 21
Projectoronderdelen - Aanraakeenheid ............................................................................... 21
De projector installeren 24
Plaatsing van de projector.............................................................. 25
Configuratie van de projector en opties voor de montage.......................................... 26
Instellingen bij het Gebruik van de Interactieve Functies............................................. 26
Instellingen bij het Gebruik van de Aanraakeenheid ................................................ 27
Projectoraansluitingen.................................................................... 28
Aansluiten op een computer.................................................................................................... 28
Aansluiten op een computer voor VGA-video en -audio......................................... 28
Aansluiten op een computer voor USB-video en -audio ......................................... 29
Aansluiten op een computer voor HDMI-video en -audio...................................... 30
Aansluiten op smartphones of tablets.................................................................................. 31
Aansluiten op videobronnen.................................................................................................... 32
Aansluiten op een HDMI-videobron ................................................................................ 32
Aansluiten op een Component-naar-VGA-videobron............................................... 32

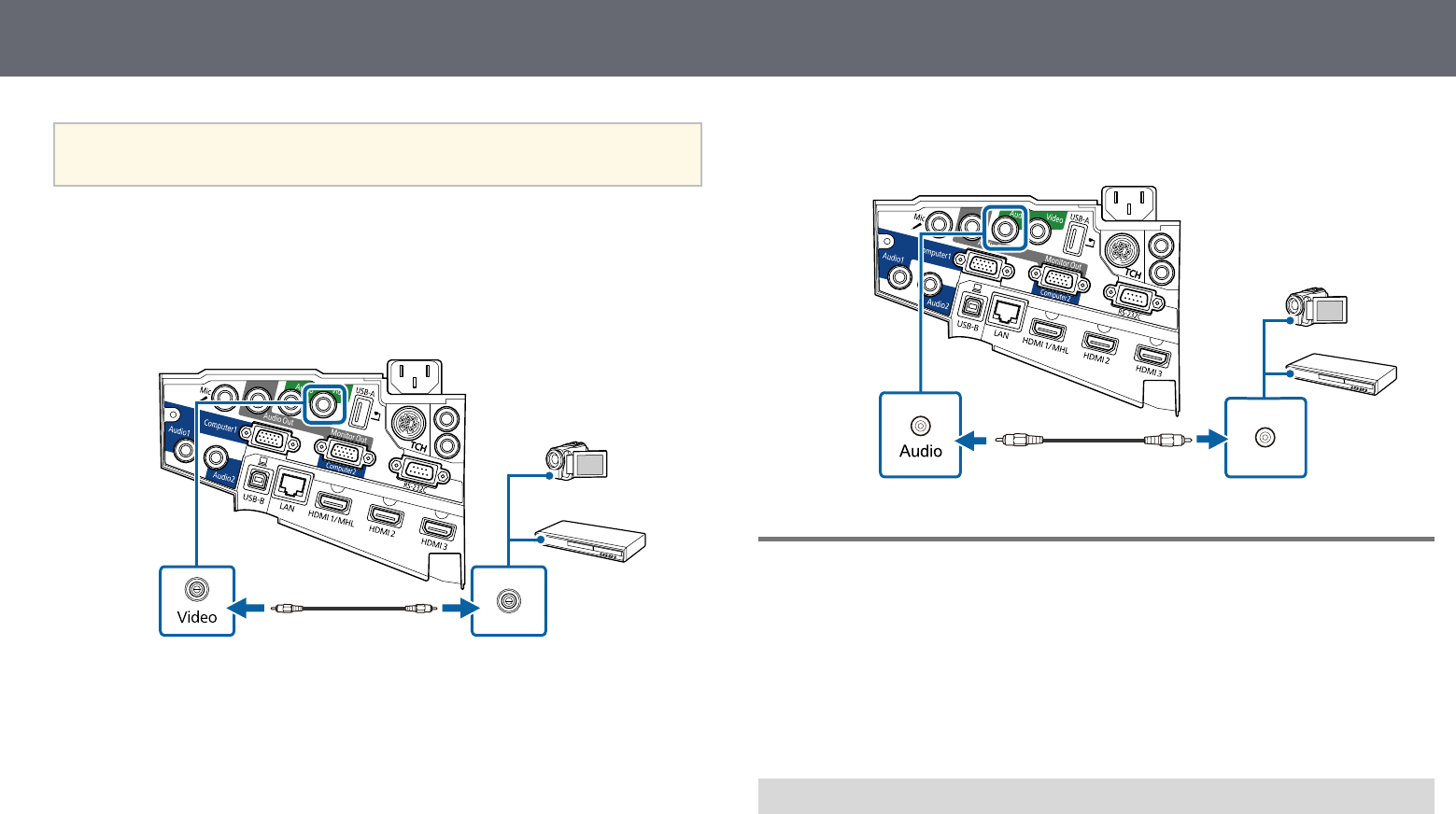

Aansluiten op een samengestelde videobron ............................................................. 33
Aansluiten op externe USB-apparaten.................................................................................. 34
Projectie USB-apparaat.......................................................................................................... 34
Verbinden met een USB-apparaat .................................................................................... 35
Een USB-apparaat loskoppelen.......................................................................................... 35
Aansluiten op een documentcamera .................................................................................... 36
Aansluiten op Externe Uitvoerapparaten............................................................................. 36
Verbinden met een VGA-monitor ..................................................................................... 36
Aansluiten op Externe Luidsprekers................................................................................. 37
Een microfoon aansluiten .................................................................................................... 37
Meerdere projectors van hetzelfde model aansluiten.................................................... 38

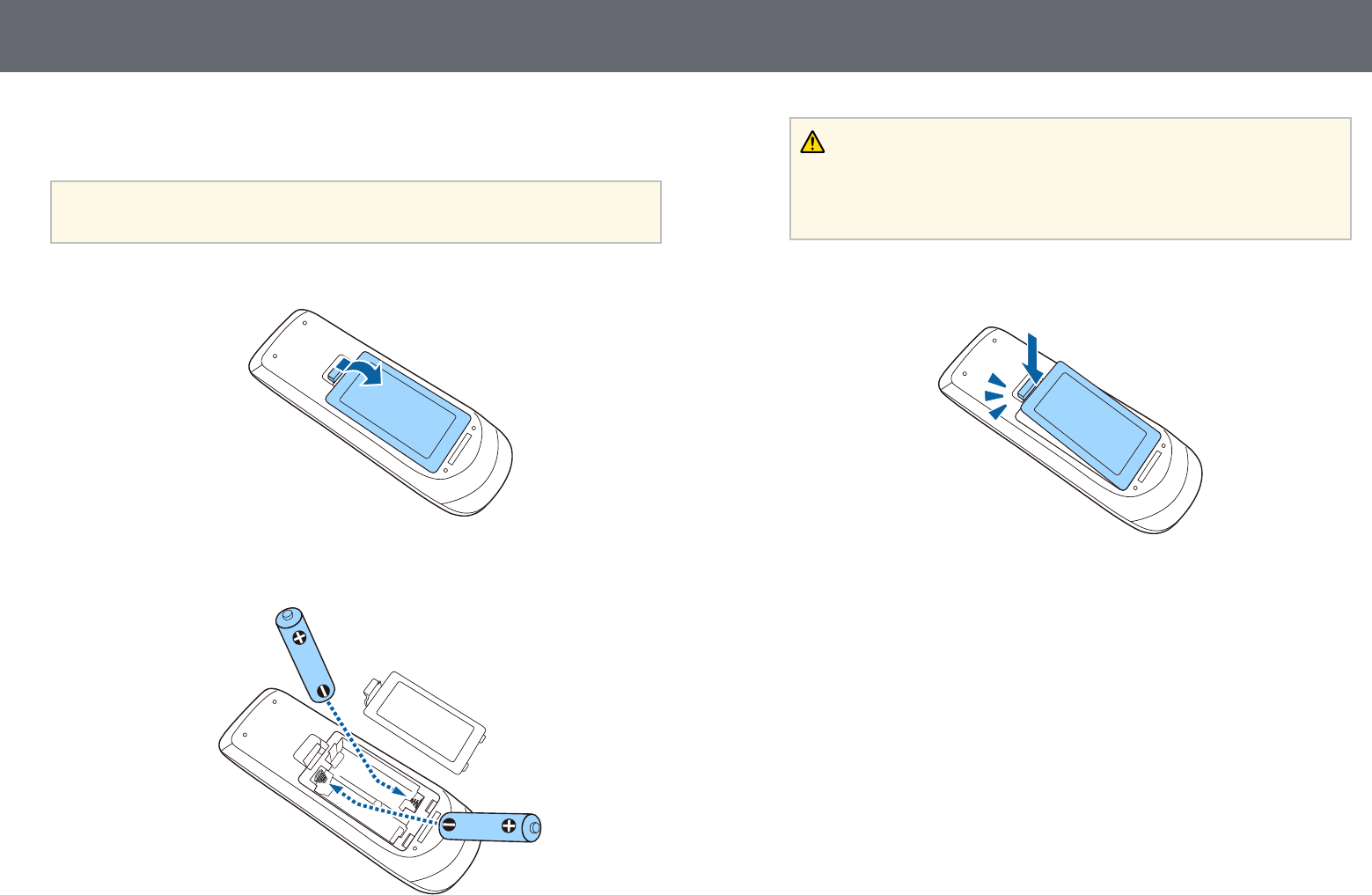

Batterijen in de afstandsbediening plaatsen................................ 41
Batterijen in de pennen installeren ............................................... 42
Gebruik van de afstandsbediening ................................................ 43
De basisfuncties van de projector gebruiken 44
De projector inschakelen ................................................................ 45
Startscherm...................................................................................................................................... 46
De projector uitschakelen ............................................................... 48
De datum en tijd instellen............................................................... 49
De taal voor de menu's van de projector selecteren.................... 51
Projectiemodi ................................................................................... 52
De projectiemodus wijzigen via de afstandsbediening................................................. 52
De projectiemodus wijzigen via de menu's........................................................................ 52
Scherpstellen op het beeld ............................................................. 54
Inhoudsopgave 3
De beeldhoogte aanpassen............................................................. 57
Beeldvorm......................................................................................... 58
De beeldvorm corrigeren met de keystone-knoppen .................................................... 58
De beeldvorm corrigeren met Quick Corner...................................................................... 59
De vorm van een beeld corrigeren met gebogen oppervlak ...................................... 61
De beeldvorminstelling laden uit het geheugen........................................................ 63
De grootte van het beeld aanpassen met de knoppen................ 65
De beeldpositie bijstellen ............................................................... 66
Een beeldbron selecteren................................................................ 67
Hoogte-breedteverhouding beeld ................................................. 69
De hoogte-breedteverhouding van het beeld wijzigen ................................................ 69
Beschikbare hoogte-breedteverhoudingen van het beeld........................................... 69
Uiterlijk geprojecteerd beeld met elke Hoogte-breedtemodus ................................. 70
Kleurmodus ...................................................................................... 72
De kleurmodus wijzigen............................................................................................................. 72
Beschikbare kleurmodi................................................................................................................ 72
Instelling Autom. iris .................................................................................................................... 72
De beeldkleur aanpassen................................................................ 74
De tint, verzadiging en helderheid aanpassen .................................................................. 74
Het volume regelen met de volumeknoppen ............................... 76
De interactieve functies gebruiken 77
Interactieve functiemodi ................................................................. 78
Het gebruik van interactieve functies voorbereiden ................... 80
Veiligheidsinstructies voor interactieve functies .............................................................. 80
De interactieve pennen gebruiken......................................................................................... 80
Penkalibratie.............................................................................................................................. 82
Automatisch kalibreren......................................................................................................... 82
Handmatig kalibreren............................................................................................................ 83
De interactieve aanraakbediening gebruiken met uw vinger ..................................... 85
Kalibreren voor aanraakbediening met uw vinger..................................................... 87
Veiligheidsvoorschriften voor interactieve aanraakbediening .............................. 89
Laserwaarschuwingslabels................................................................................................... 90
Tekenen op een geprojecteerd beeld (annotatiemodus) ............ 91
Gebruik van het geprojecteerde scherm als whiteboard
(Whiteboard modus)........................................................................ 93

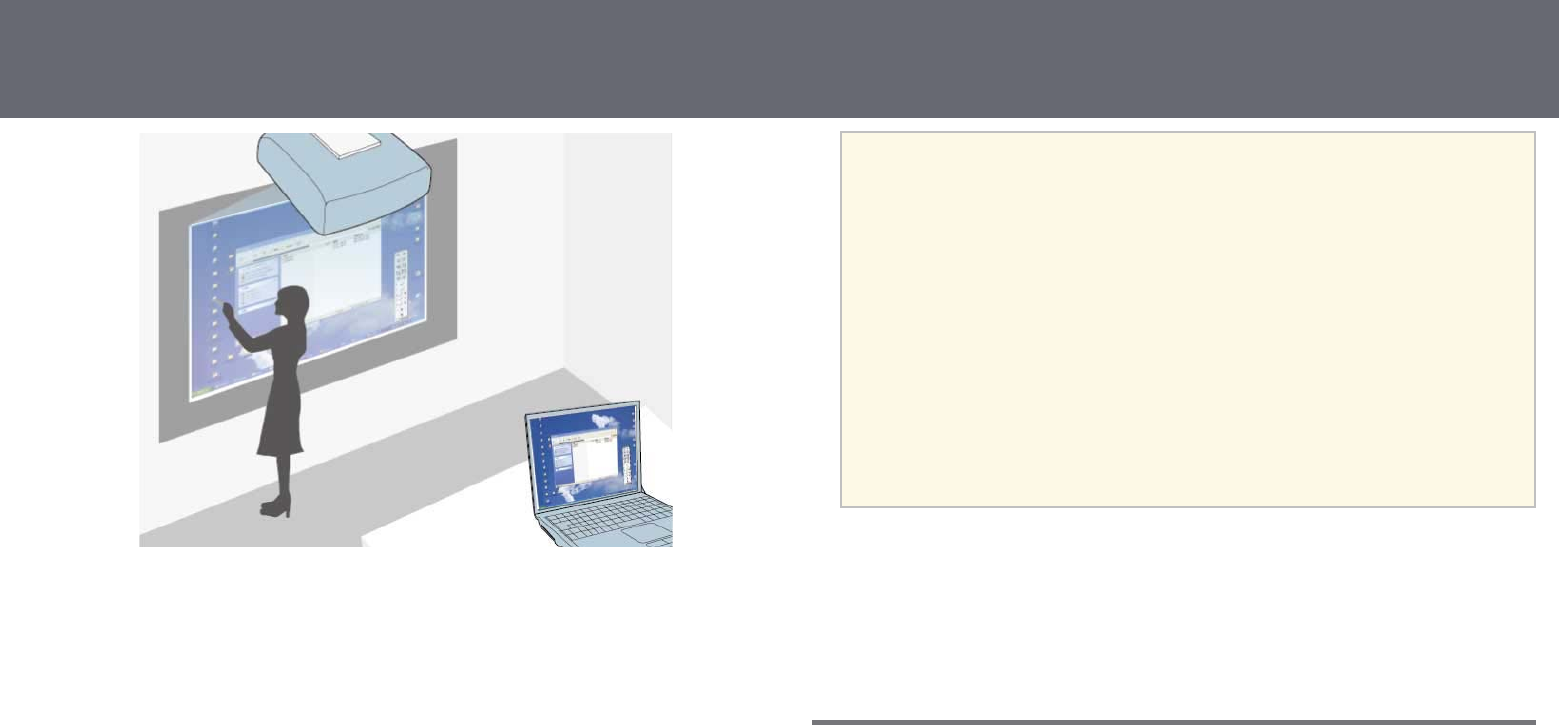

Computerfuncties Bedienen vanaf een Geprojecteerd Scherm
(Modus Computer interactief) ........................................................ 95
Systeemvereisten modus Computer interactief................................................................ 95
De Modus Computer Interactief Gebruiken........................................................................ 96

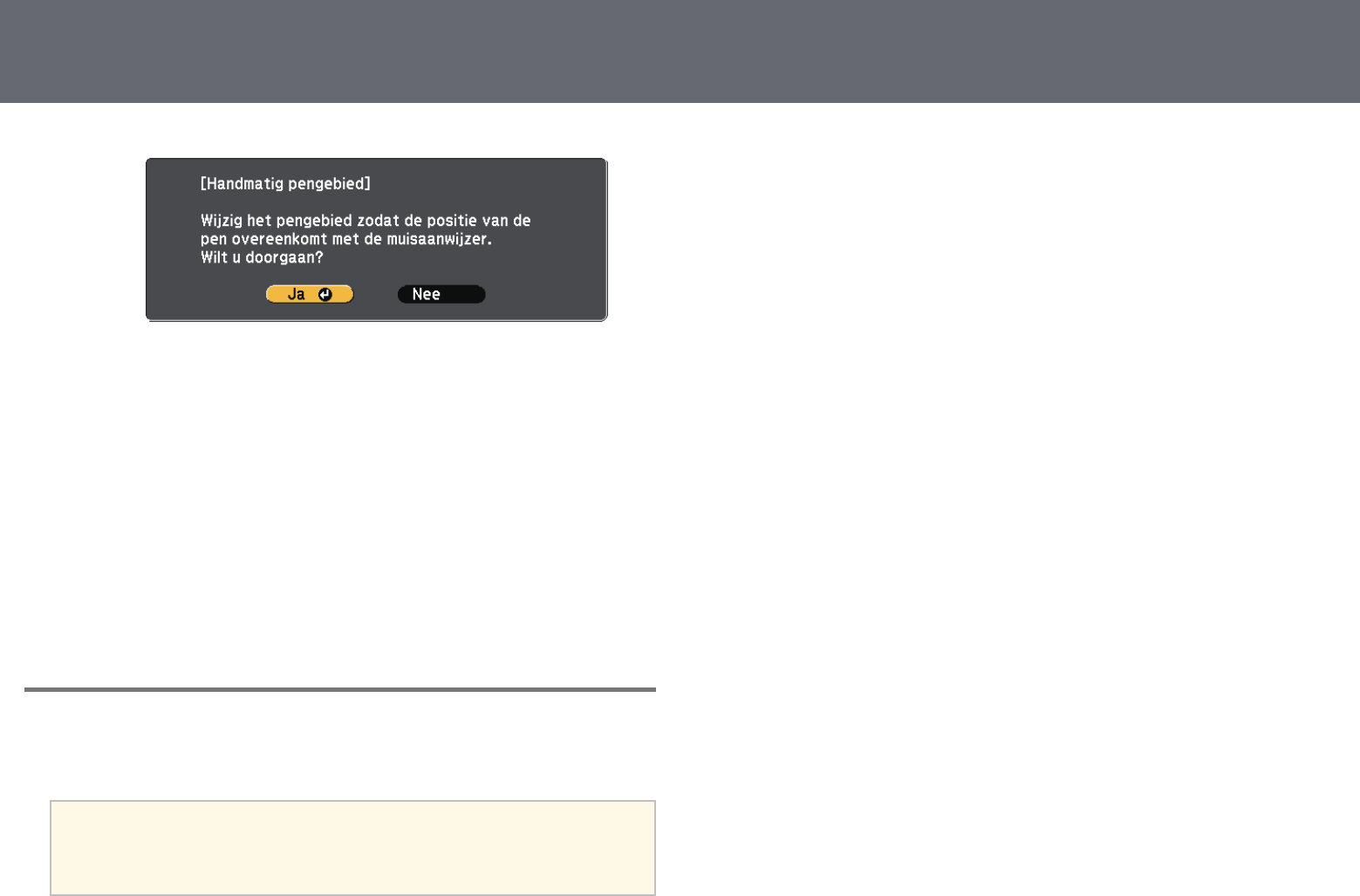

Instellen van het gebied voor gebruik van de pen.......................................................... 98
Easy Interactive Driver installeren op OS X....................................................................... 100
Interactie met het scherm............................................................. 101
De interactieve modus schakelen ........................................................................................ 101

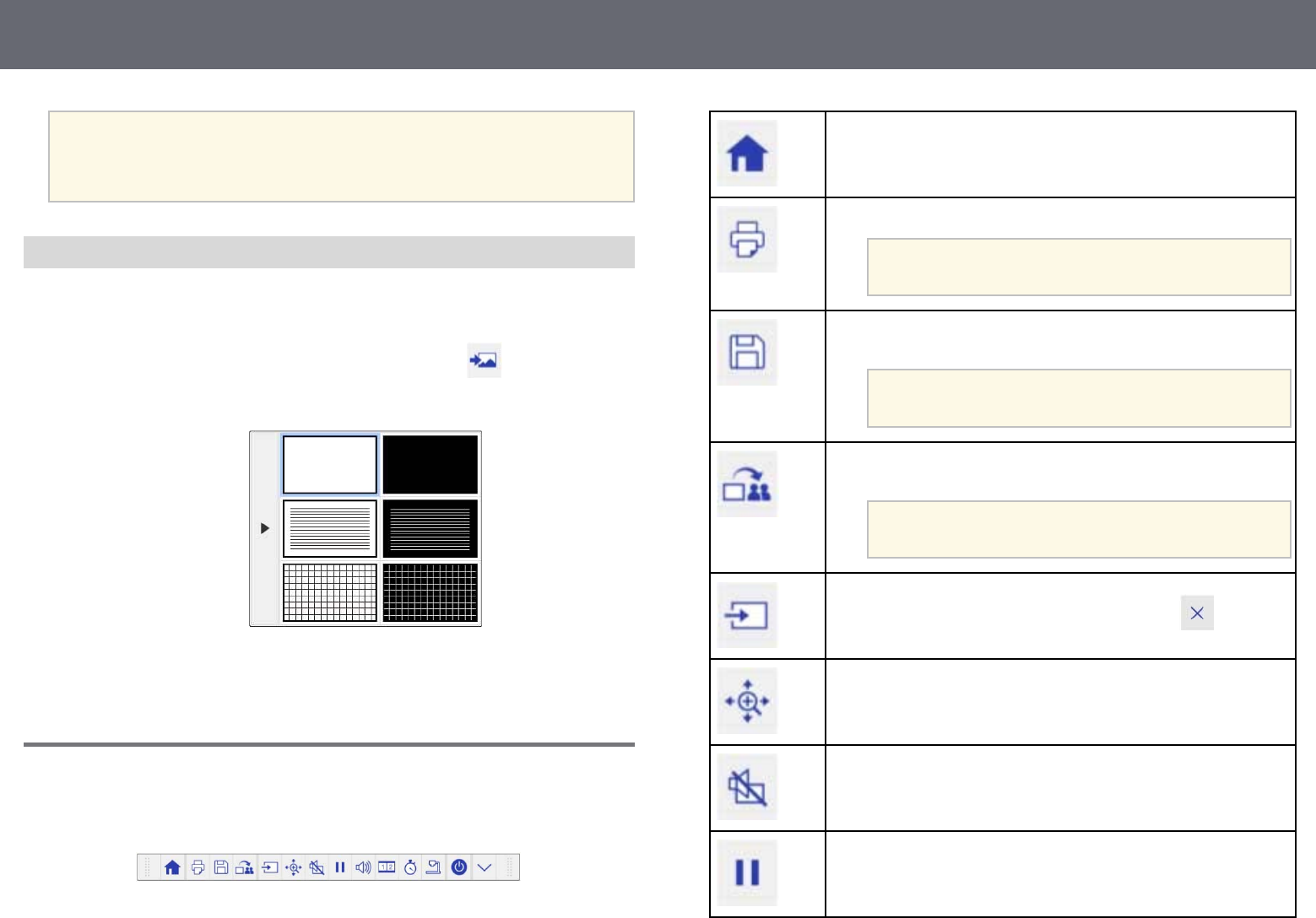

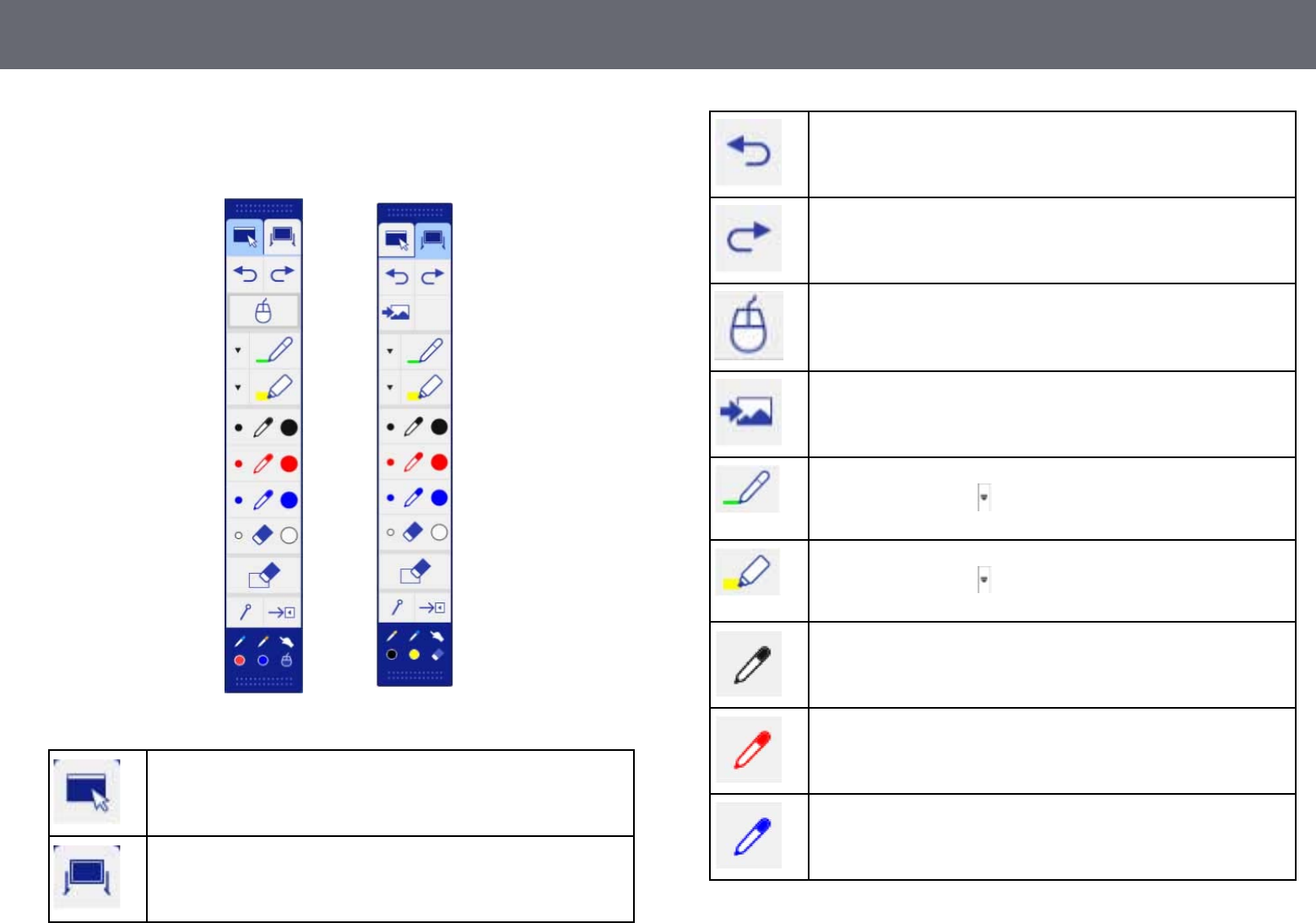

Werkbalken Annotatiemodus en Whiteboard modus.................................................. 101
Lijndikte en -kleur selecteren ........................................................................................... 103
Whiteboardsjablonen selecteren.................................................................................... 104

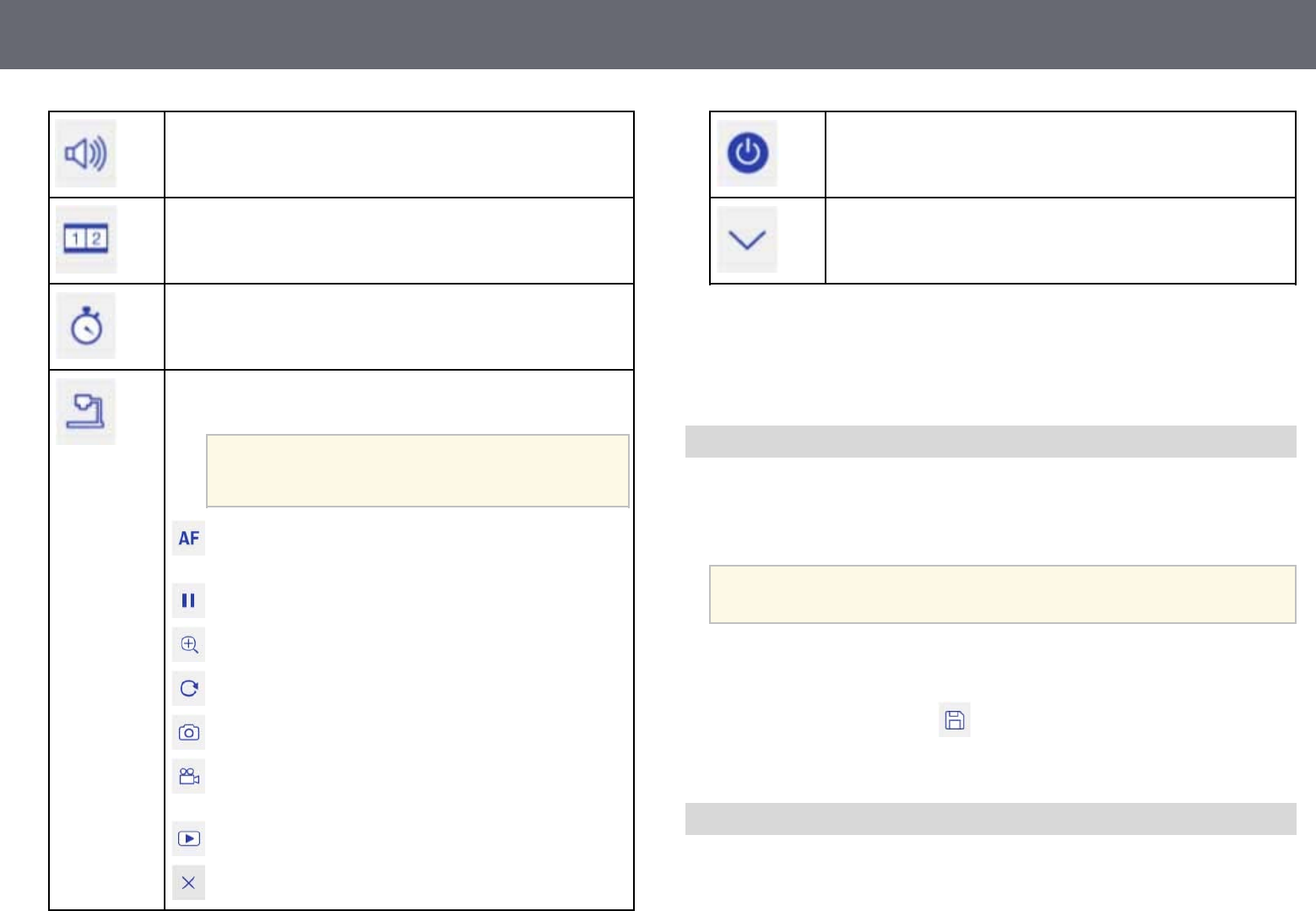

Werkbalk onderaan voor Projectorbediening ................................................................. 104
Tekeninhoud Opslaan ......................................................................................................... 105
Tekeninhoud afdrukken ..................................................................................................... 105
Netwerkapparaatweergave selecteren......................................................................... 106
De interactieve functies via een netwerk gebruiken ................. 108
Voorzorgsmaatregelen bij het verbinden met een beamer op een ander
subnet ............................................................................................................................................. 108
Windows-hulpmiddelen voor peninvoer en inkt ....................... 109
Peninvoer- en inktfuncties voor Windows inschakelen............................................... 109
Peninvoer- en inktfuncties van Windows gebruiken.................................................... 110
Interactieve functies tijdens het simultaan projecteren van
twee beelden.................................................................................. 111
Projectie met gesplitst scherm wisselen............................................................................ 111

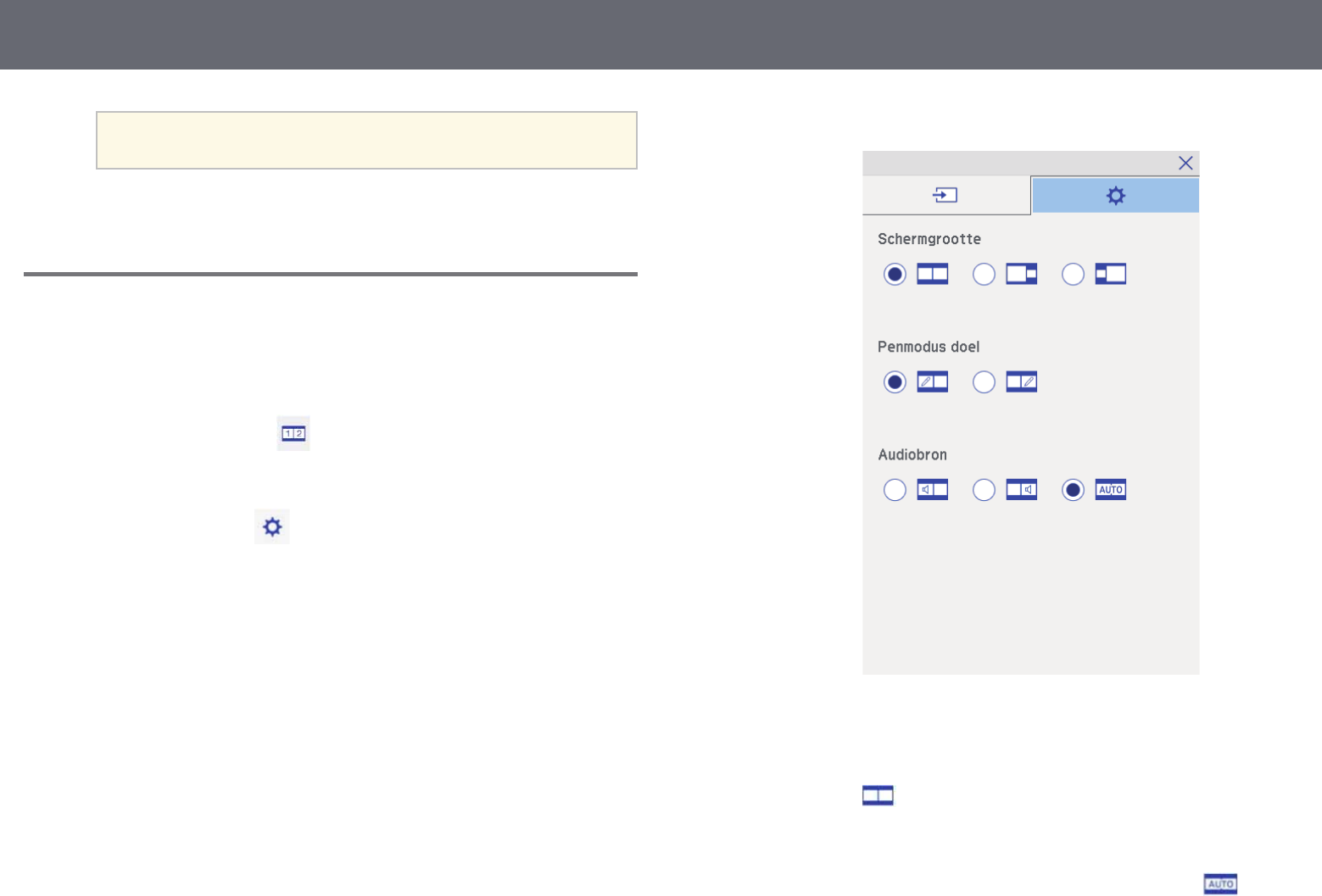

Split Screen-instellingen selecteren voor de Interactieve Functie........................... 112

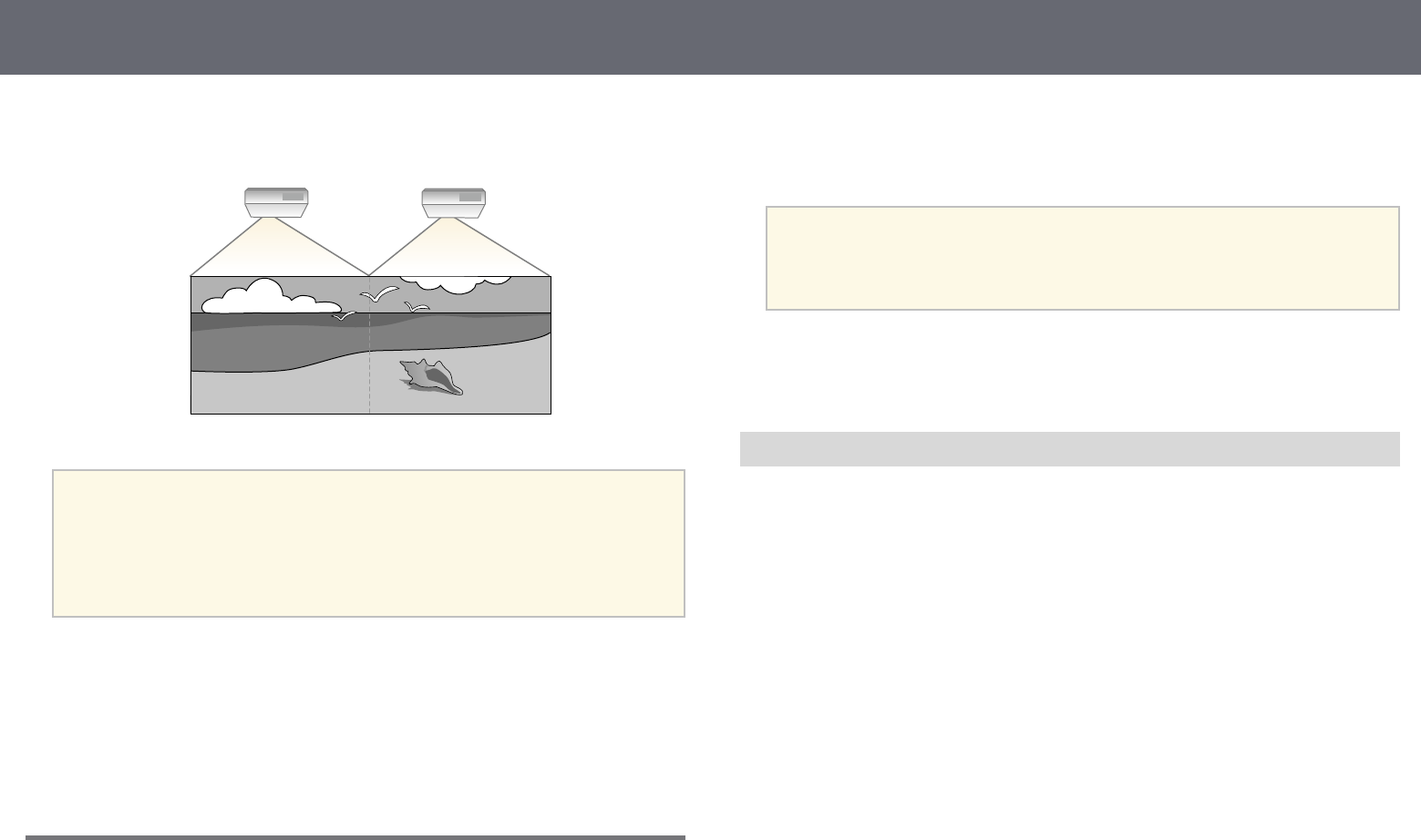

Interactieve functies bij projectie met twee projectors............. 114
Inhoudsopgave 4
De interactieve functies tijdelijk gebruiken op slechts één van de projectors... 114
Projectorfuncties aanpassen 116

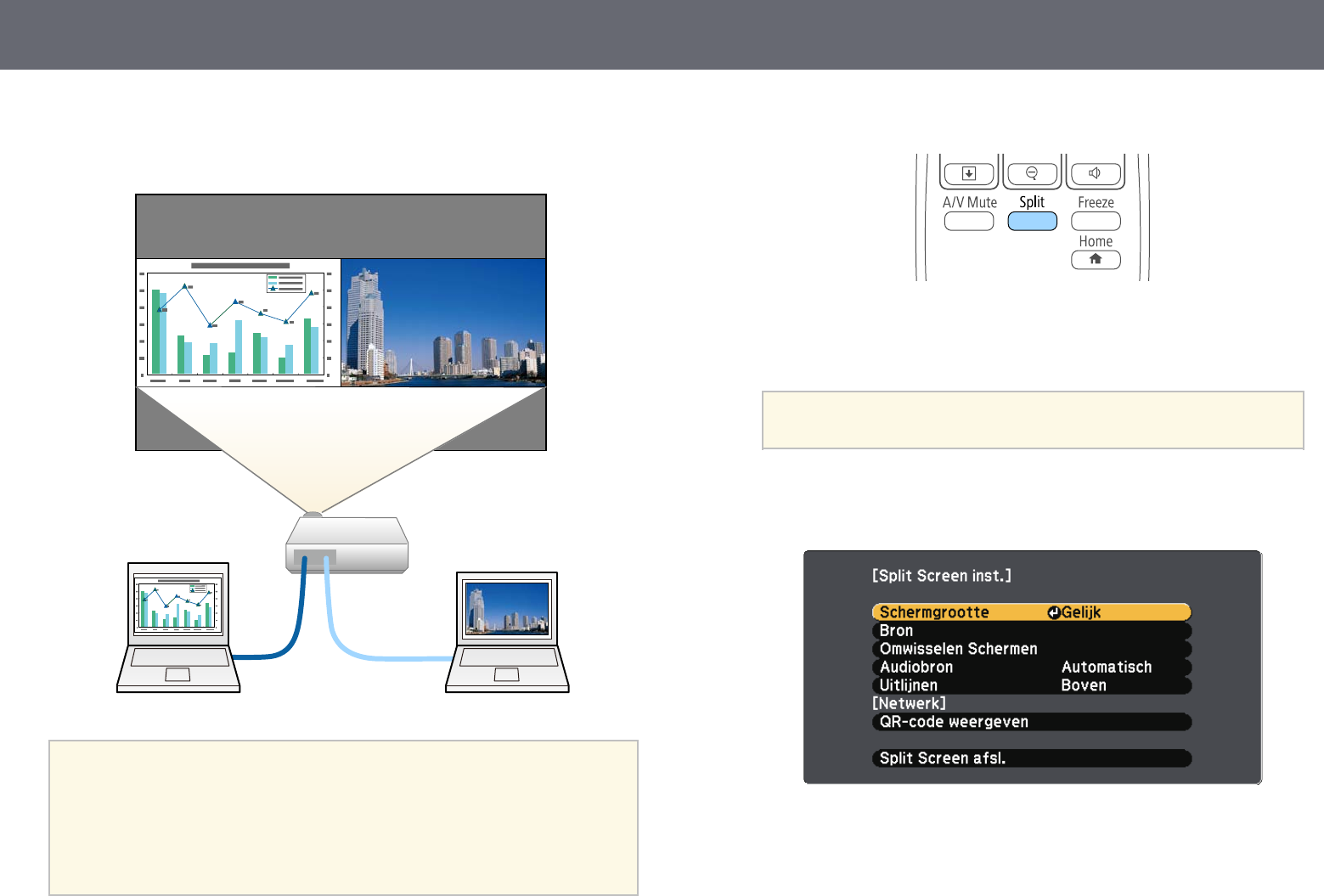

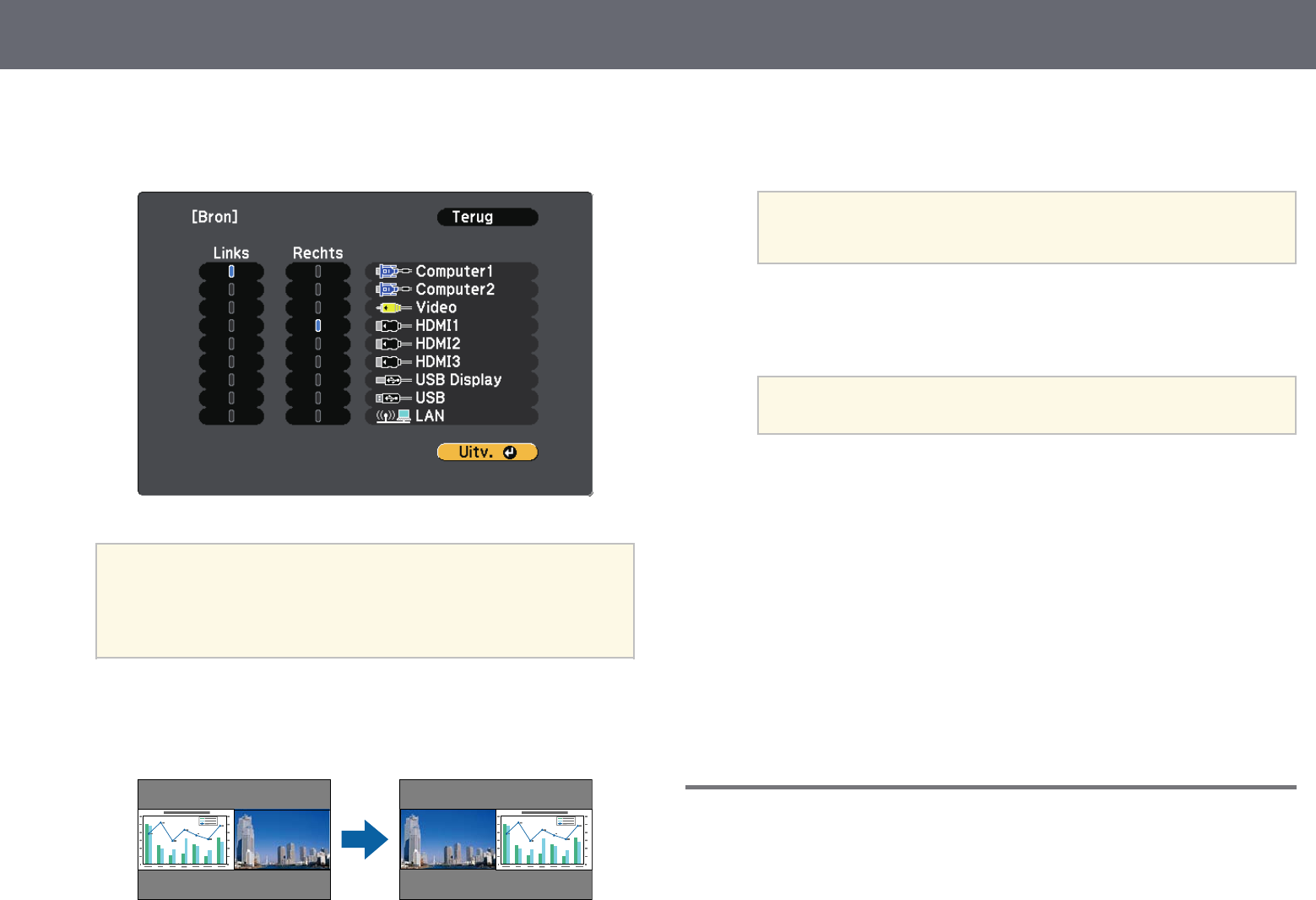

Twee beelden tegelijk projecteren .............................................. 117
Niet-ondersteunde combinaties van ingangsbronnen voor projectie op
gesplitst scherm .......................................................................................................................... 118
Beperkingen projectie gesplitst scherm ............................................................................ 119

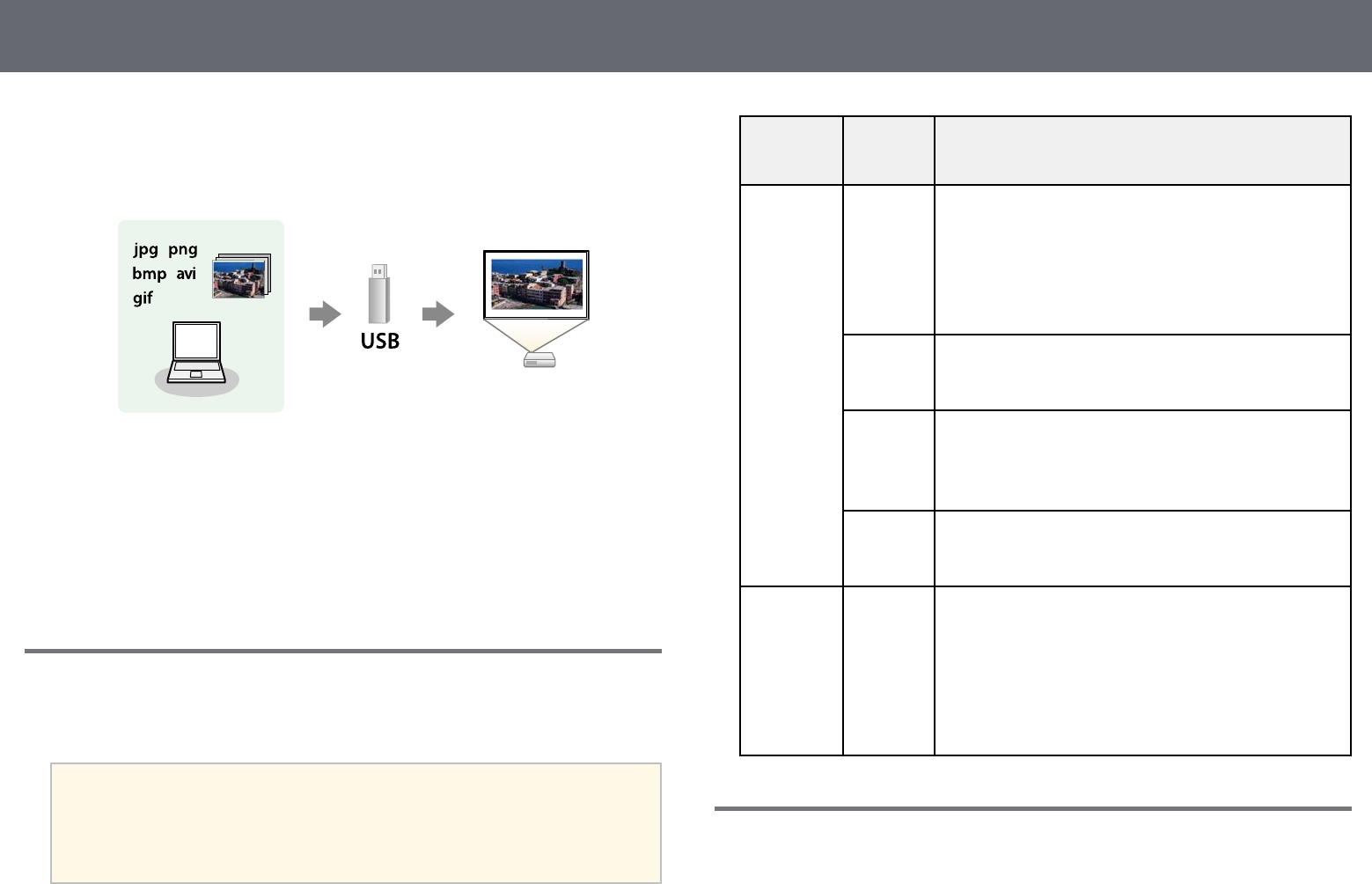

Een PC Free-presentatie projecteren........................................... 120
Ondersteunde PC Free-bestandstypen .............................................................................. 120
Voorzorgsmaatregelen voor PC Free-projectie............................................................... 120

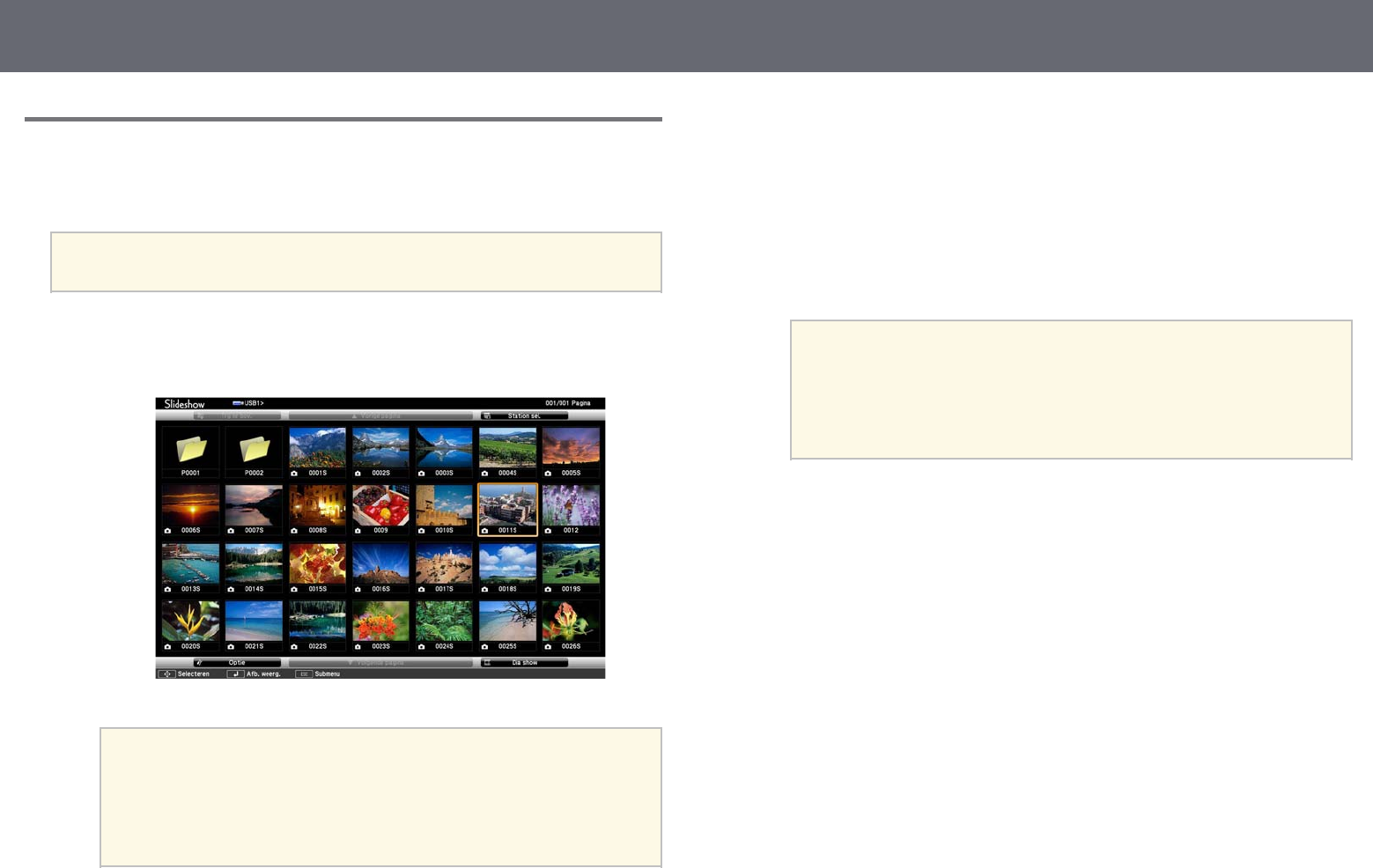

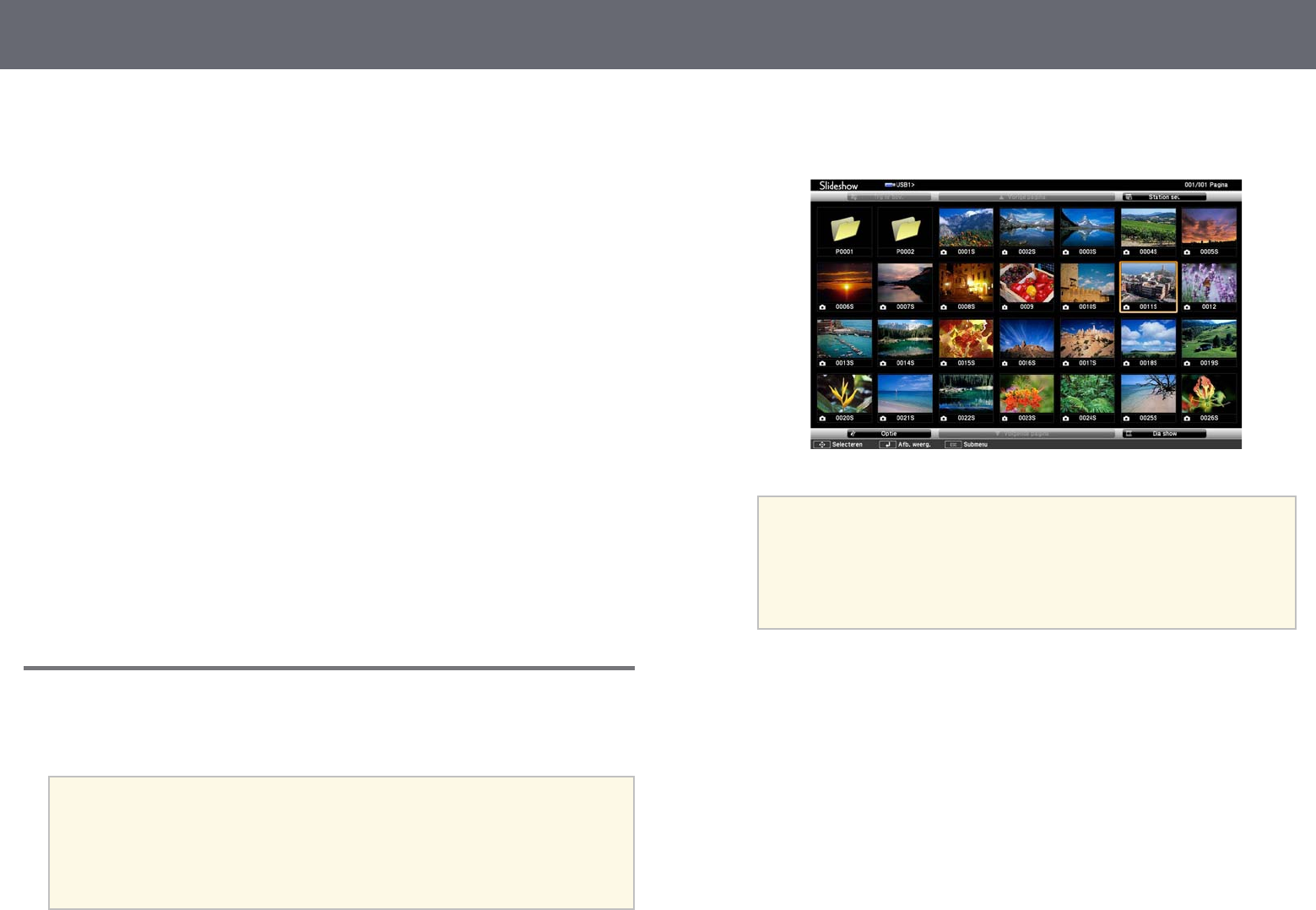

Een PC Free-diavoorstelling starten..................................................................................... 121
PC Free-filmvoorstelling starten............................................................................................ 123
PC Free-weergave-opties......................................................................................................... 124

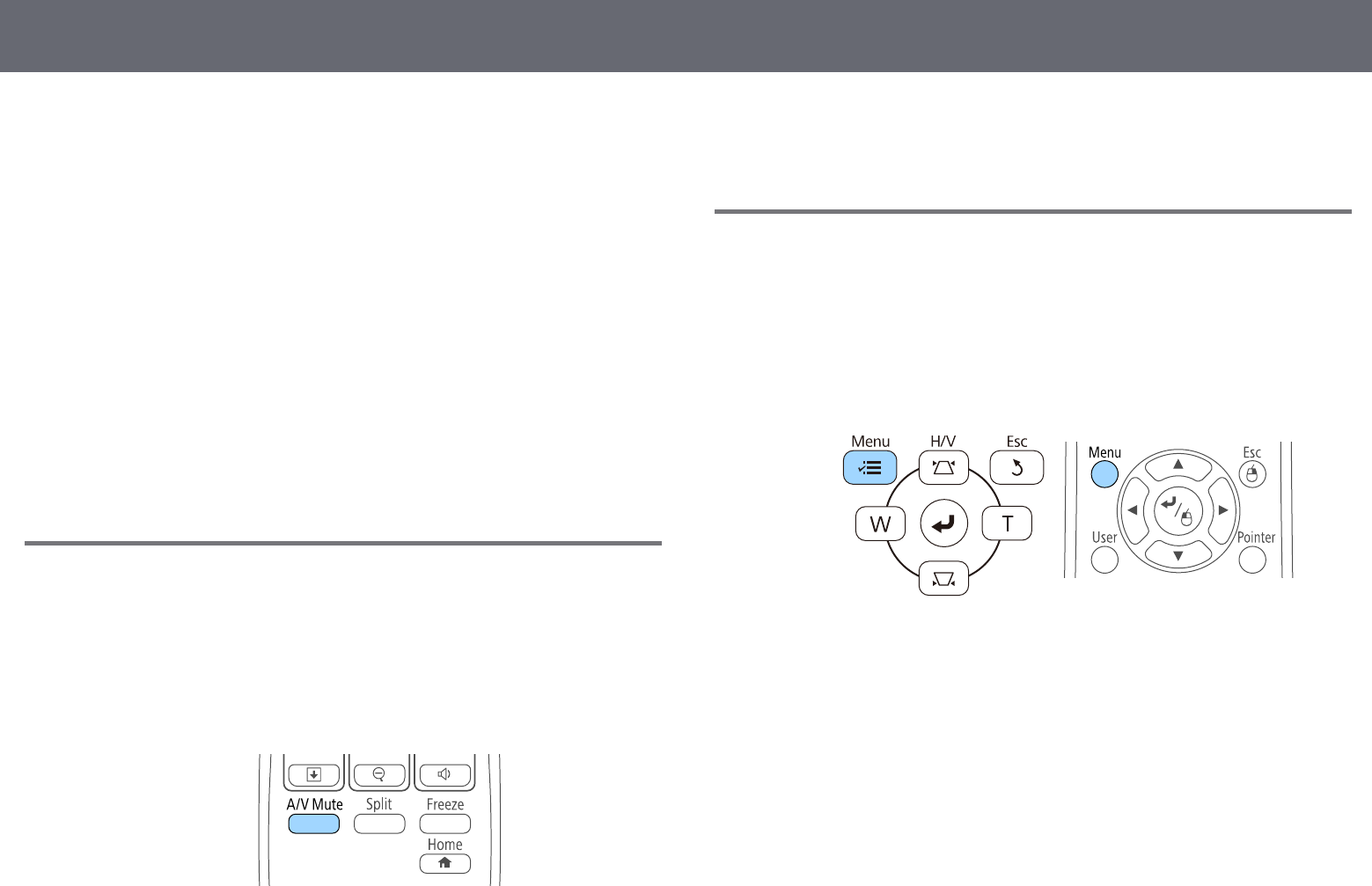

Het beeld en geluid tijdelijk uitschakelen .................................. 125
De video-actie tijdelijk stoppen ................................................... 126

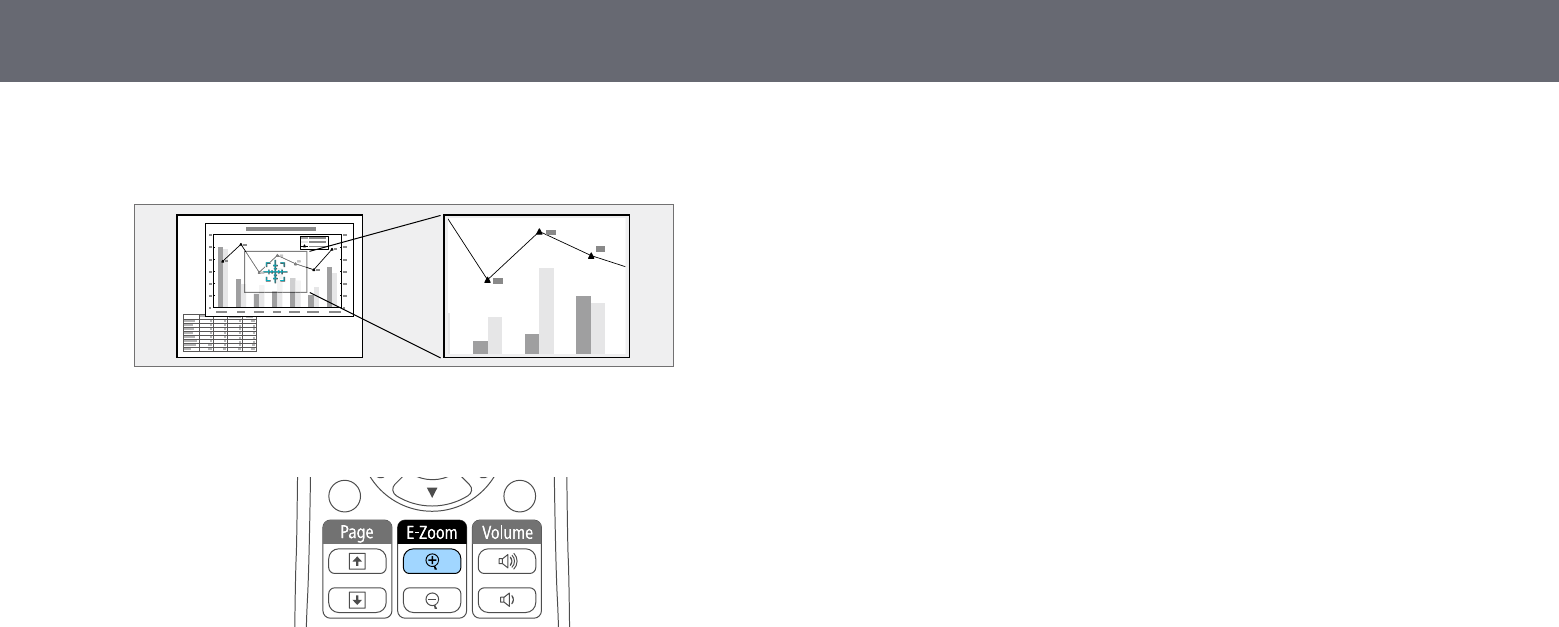

In- en uitzoomen op beelden........................................................ 127
De afstandsbediening gebruiken als een draadloze muis ........ 128

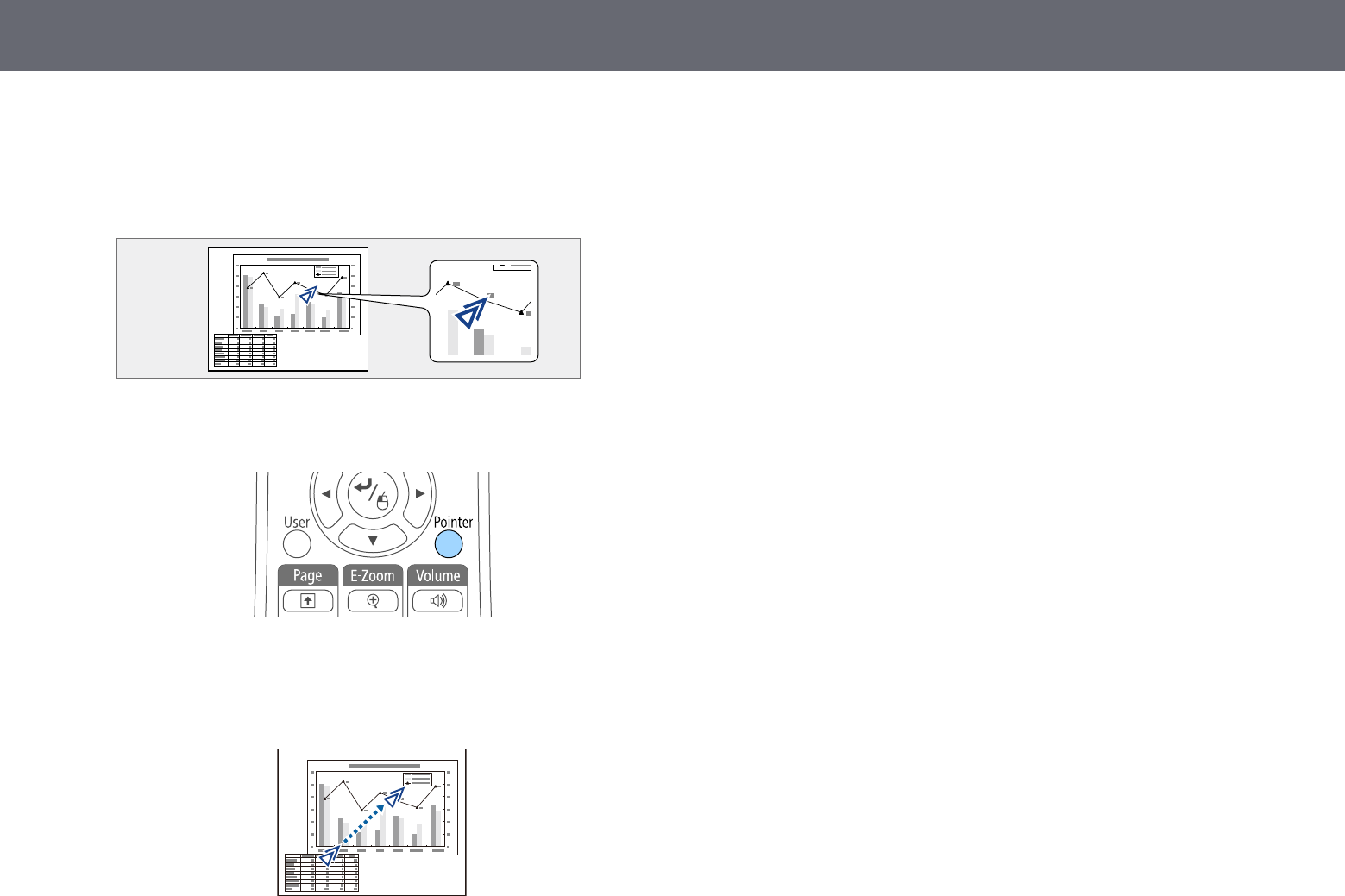

De afstandsbediening gebruiken als een aanwijzer .................. 130
Het beeld van een gebruikerslogo opslaan ................................ 131
Een gebruikerspatroon opslaan ................................................... 134
Meerdere projectors gebruiken ................................................... 136
Projectoridentificatiesysteem voor beheer van meerdere projectors.................... 136
Instellen van de projector-id............................................................................................. 136
De projector die u wilt bedienen, selecteren............................................................. 137

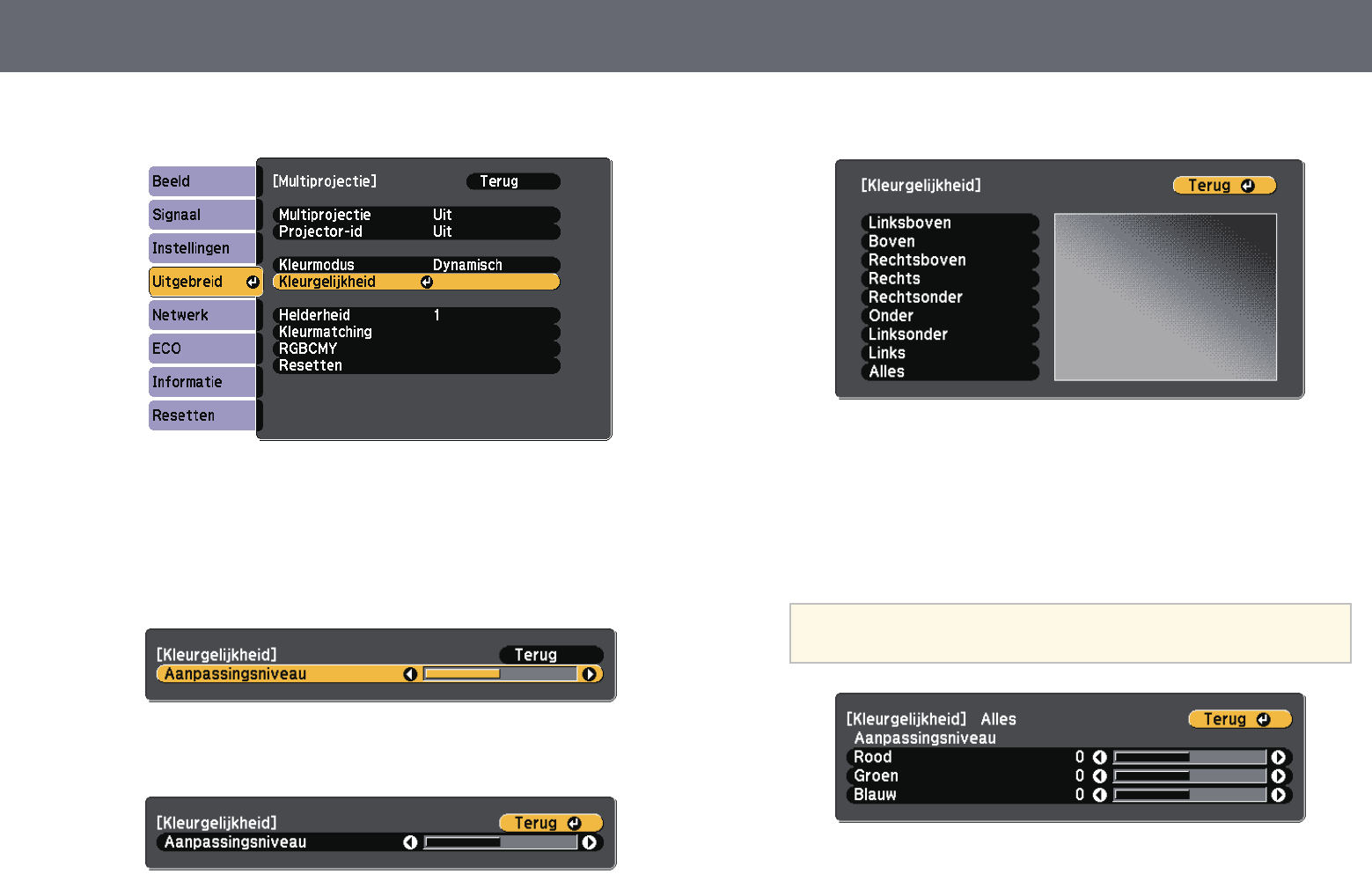

Kleurgelijkheid aanpassen....................................................................................................... 138

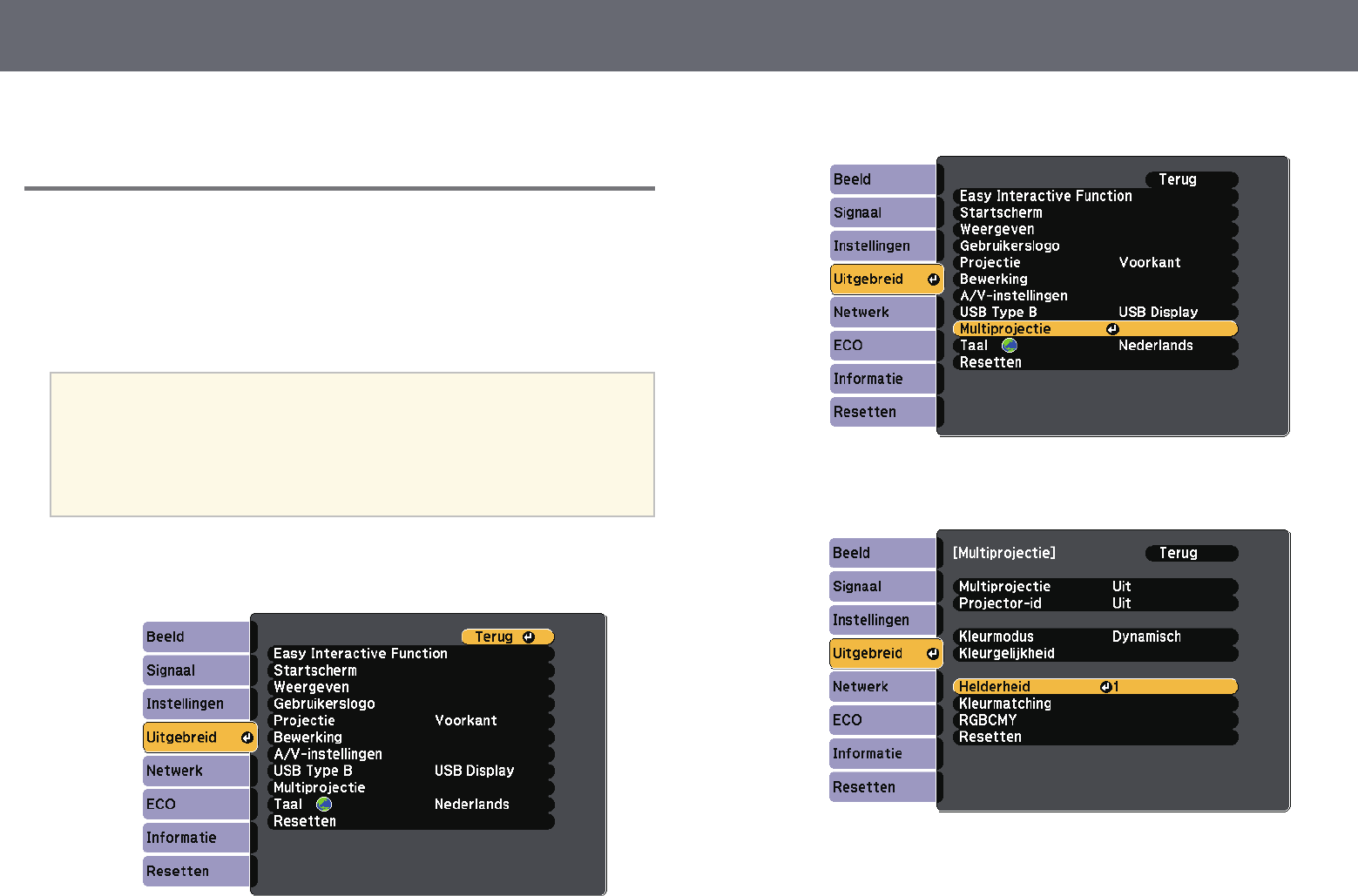

De helderheid van de lamp aanpassen.............................................................................. 140

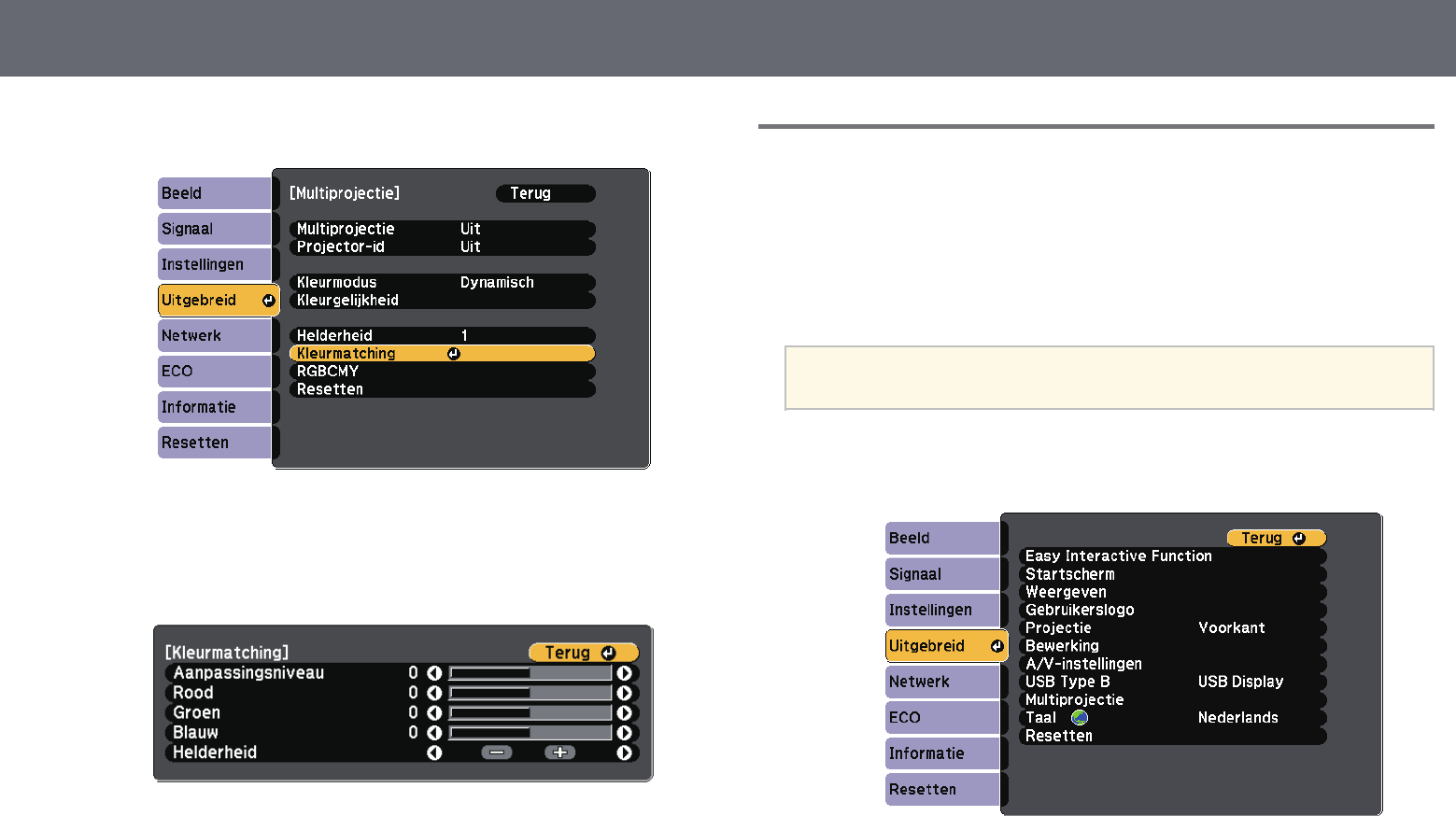

De beeldkleuren afstemmen.................................................................................................. 141

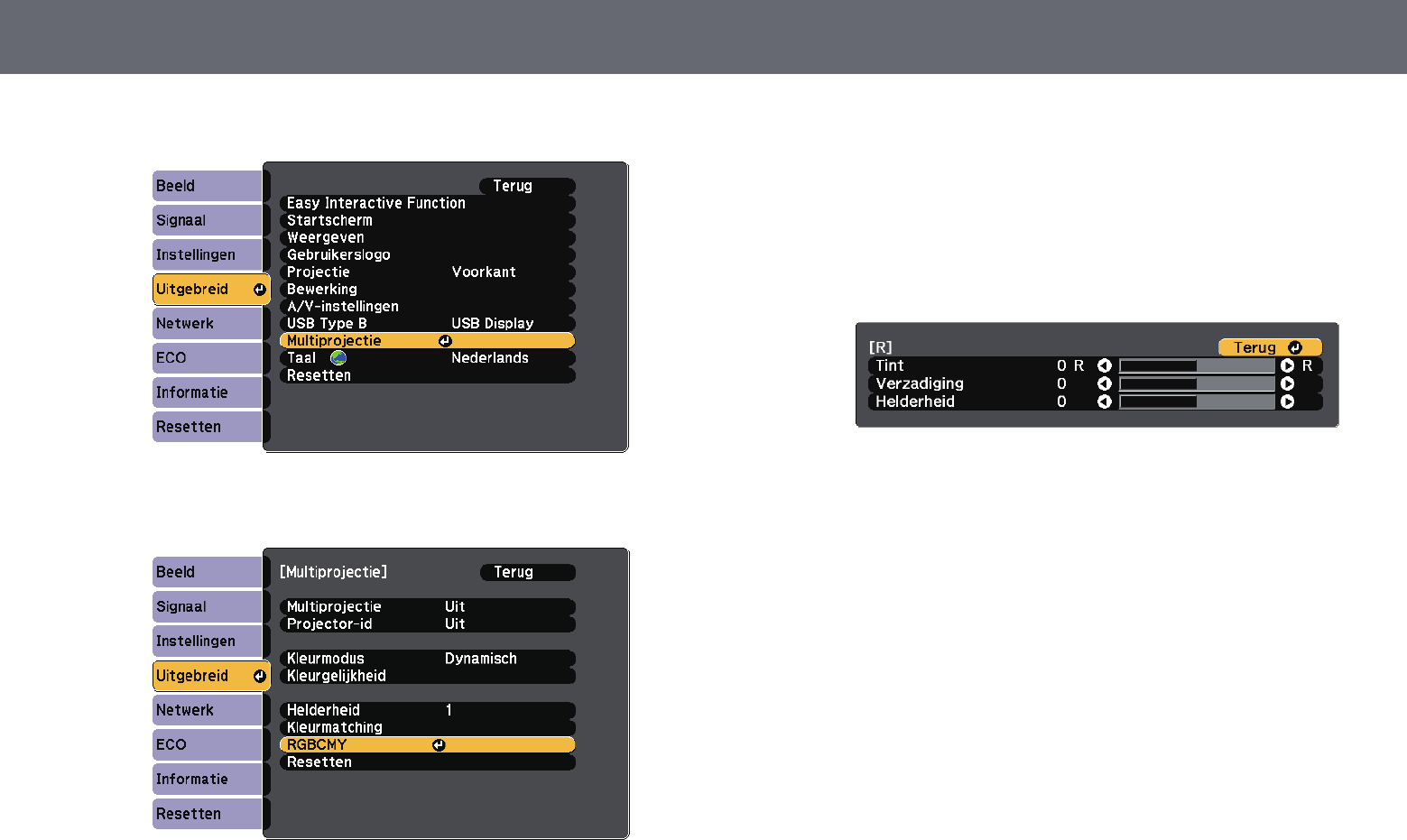

RGBCMY aanpassen ................................................................................................................... 142
Beelden projecteren van de HDMI3-poort met de optionele
interfacebox ................................................................................... 144
Beveiligingsfuncties projector...................................................... 146
Soorten wachtwoordbeveiliging .......................................................................................... 146
Een wachtwoord instellen ................................................................................................. 146
Soorten wachtwoordbeveiliging selecteren............................................................... 147
Een wachtwoord invoeren voor het gebruik van de projector........................... 148
De projectorknoppen vergrendelen.................................................................................... 149
De projectorknoppen ontgrendelen ............................................................................. 150
Een beveiligingskabel installeren ......................................................................................... 150
De projector op een netwerk gebruiken 151
Projectie Vast Netwerk.................................................................. 152

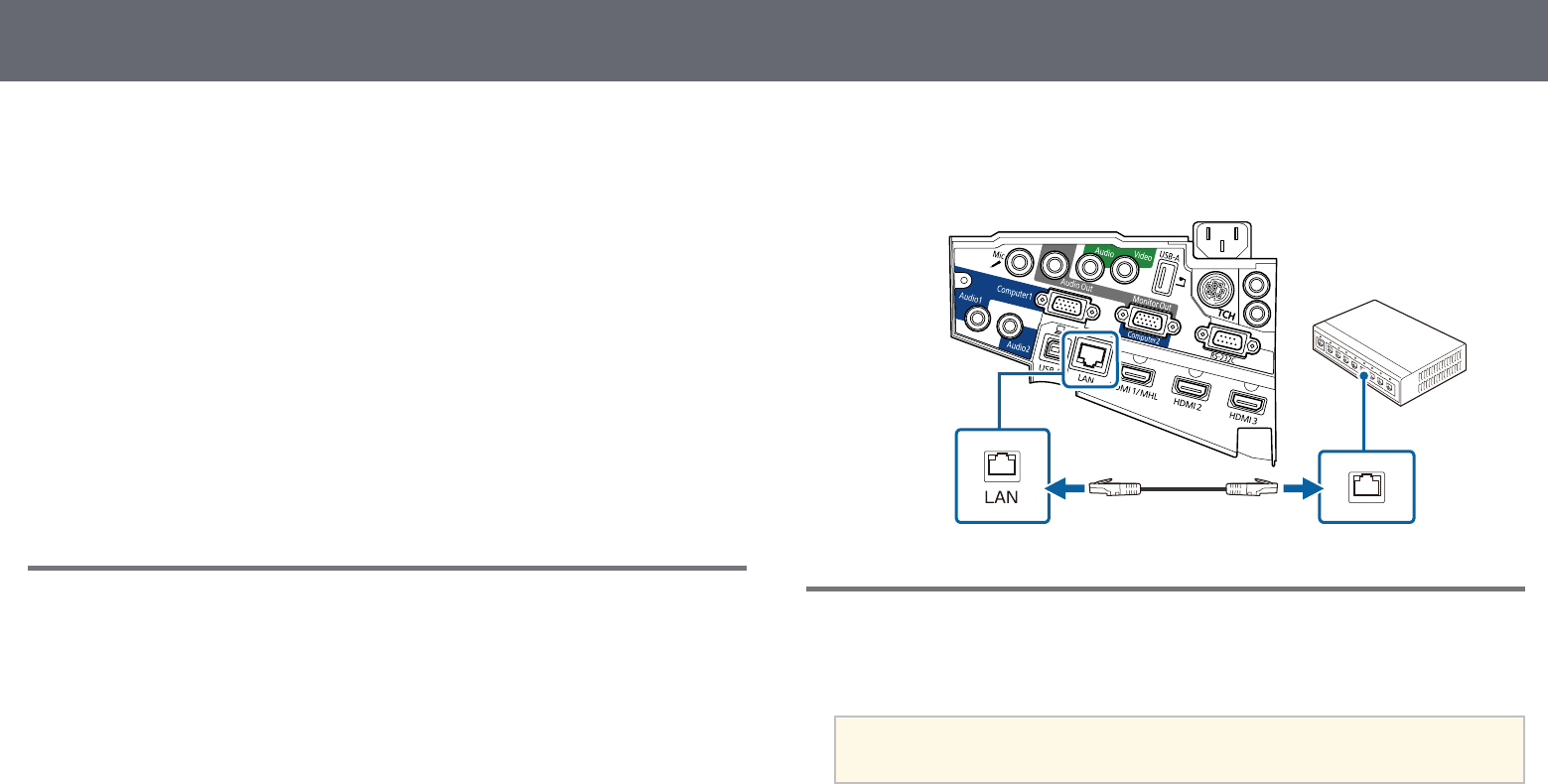

Verbinden met een vast netwerk ......................................................................................... 152

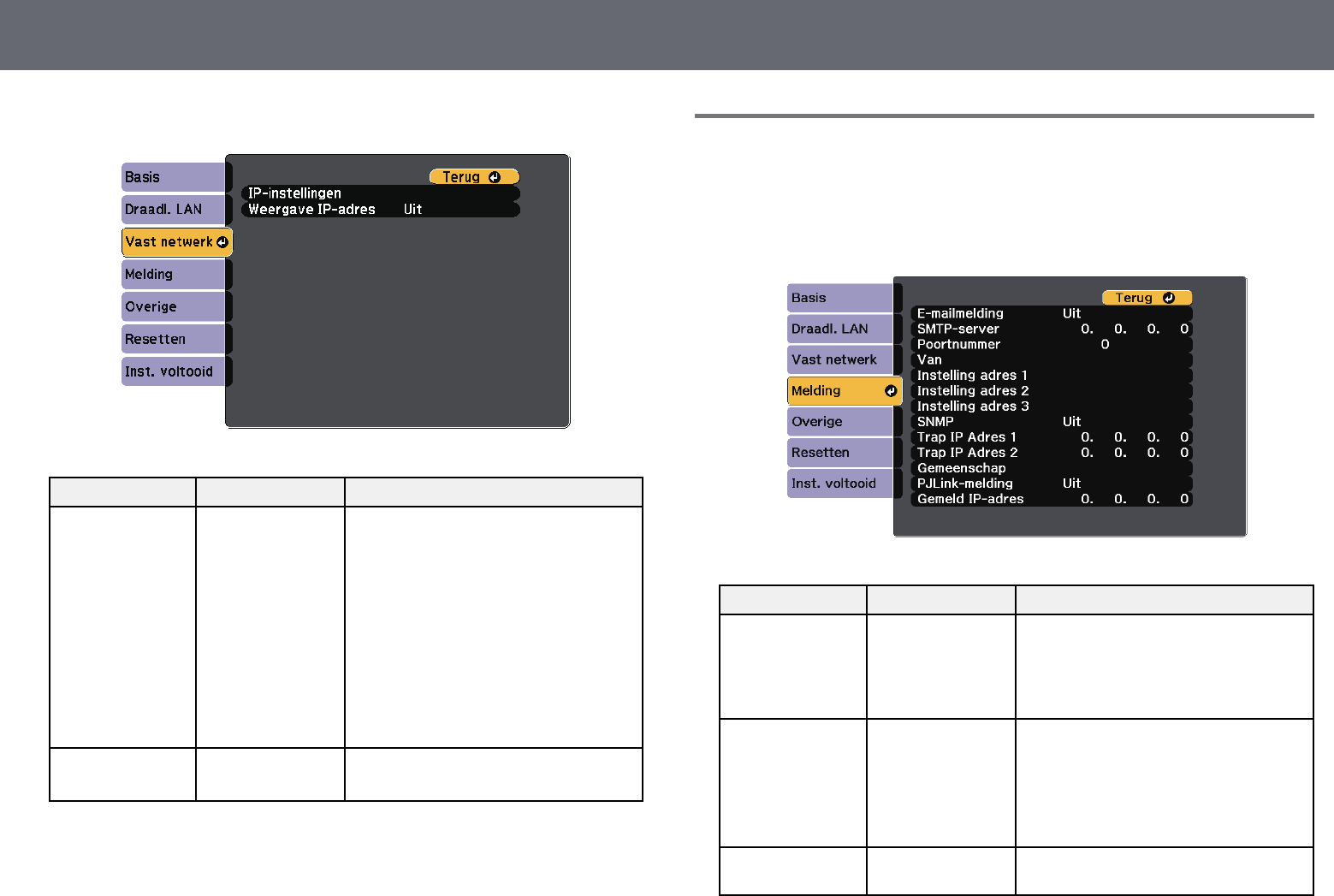

Instellingen voor een vast netwerk selecteren................................................................ 152
Projectie draadloos netwerk......................................................... 155
De draadloze LAN-module installeren................................................................................ 155

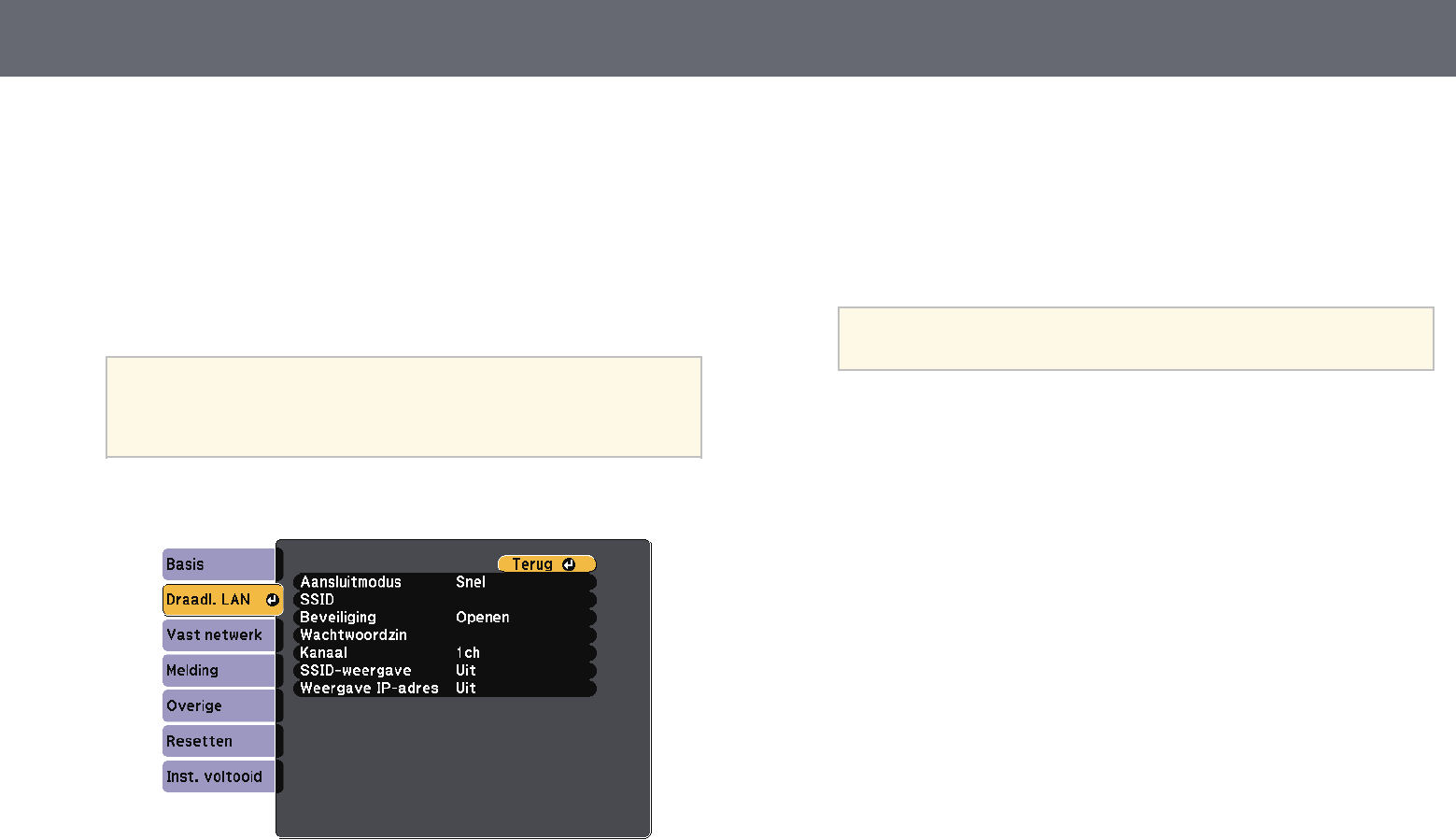

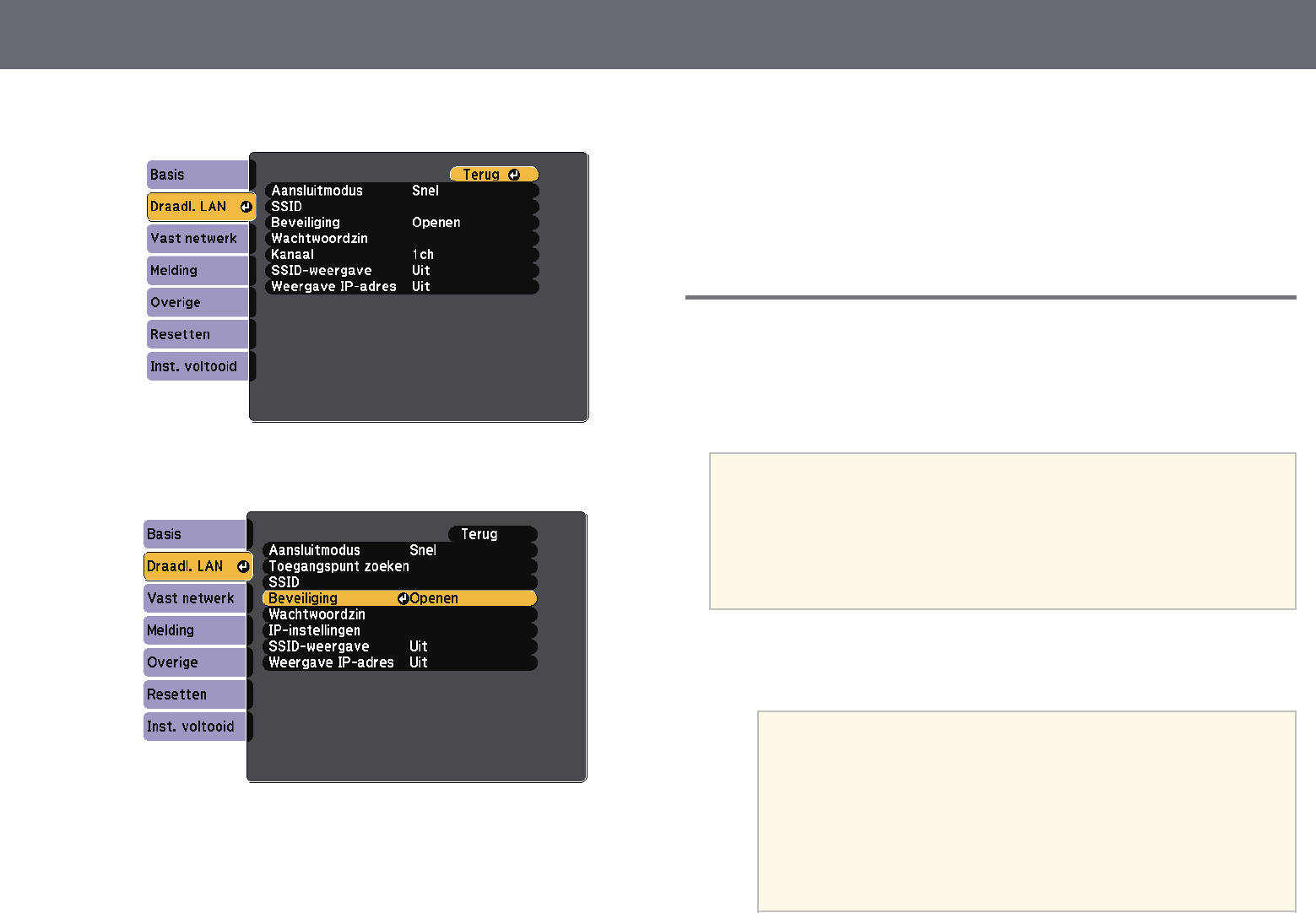

Draadloze netwerkinstellingen handmatig selecteren ................................................ 156
Draadloze netwerkinstellingen selecteren in Windows............................................... 159
Draadloze netwerkinstellingen selecteren in OS X........................................................ 159
Draadloze netwerkbeveiliging instellen ............................................................................ 159
Een QR-code gebruiken voor het aansluiten op een mobiel apparaat ................. 160
Een USB-sleutel gebruiken om te verbinden met een Windows-computer........ 161
Bewaking en bediening van de projector 162
EasyMP Monitor ............................................................................. 163
Een netwerkcomputer bedienen via een webbrowser .............. 164
E-mailwaarschuwingen voor het projectornetwerk instellen... 166
E-mailwaarschuwingsberichten netwerkprojector........................................................ 166
Bewaking instellen met SNMP...................................................... 168
ESC/VP21-opdrachten gebruiken ................................................ 169
Lijst met ESC/VP21-opdrachten ............................................................................................ 169
Inhoudsopgave 5
Kabelindelingen........................................................................................................................... 169
PJLink-ondersteuning ................................................................... 171
Ondersteuning Crestron RoomView ............................................ 172
Ondersteuning Crestron RoomView instellen ................................................................. 172
Een netwerkcomputer projector bedienen via Crestron RoomView...................... 172
Bedieningsvenster Crestron RoomView....................................................................... 173
Venster Tools Crestron RoomView................................................................................. 174
De menu-instellingen aanpassen 176
De projectormenu's gebruiken..................................................... 177
Het toetsenbord op het scherm gebruiken................................. 178
Beschikbare tekst Het toetsenbord op het scherm gebruiken ................................. 178
Instellingen Beeldkwaliteit - menu Beeld.................................... 179
Instellingen ingangssignaal - Menu Signaal ............................... 181
Instellingen projectorfuncties - menu Instellingen.................... 183
Instellingen configuratie van de projector - menu Uitgebreid. 186

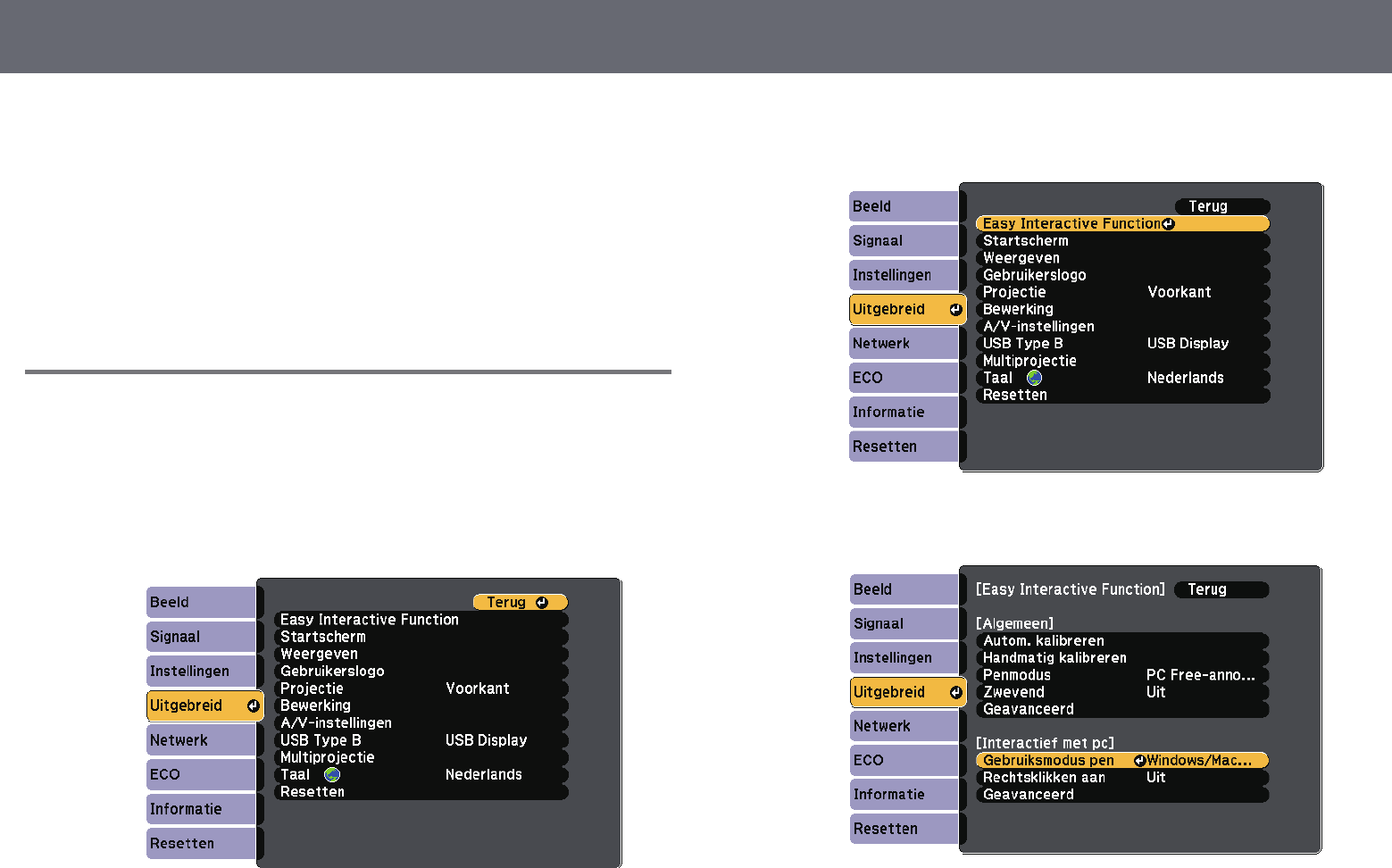

Menu Uitgebreid - Easy Interactive Function................................................................... 189
Algemeen................................................................................................................................. 189
Interactief met pc.................................................................................................................. 190
Instellingen projectornetwerk - menu Netwerk ......................... 192
Menu Netwerk - Menu Basis................................................................................................... 193
Menu Netwerk - Menu Draadloos LAN............................................................................... 194
Menu Netwerk - Menu Vast netwerk................................................................................... 195
Menu Netwerk - Menu Melding ............................................................................................ 196
Menu Netwerk - Menu Overige............................................................................................. 197

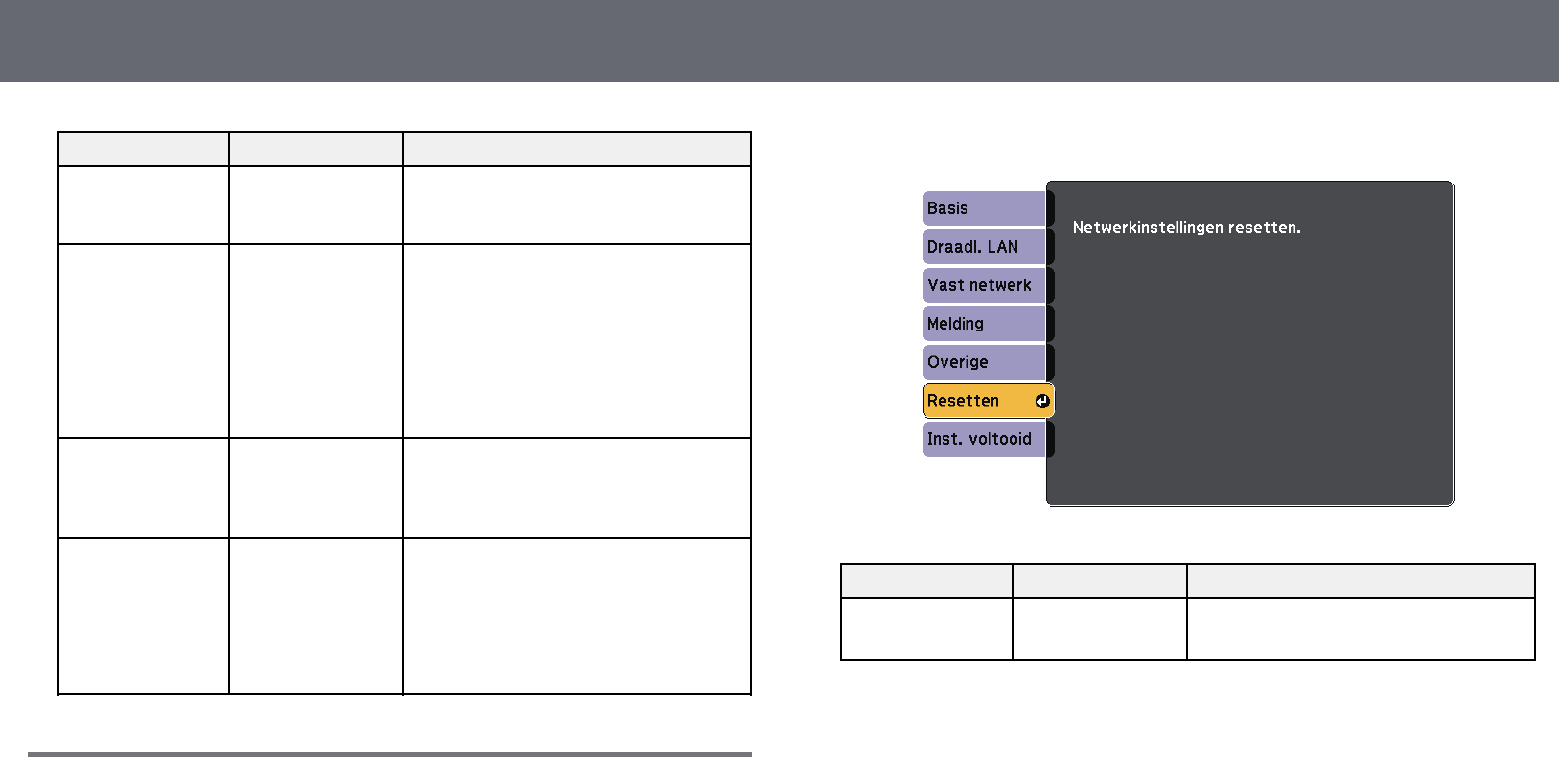

Menu Netwerk - Menu Resetten ........................................................................................... 198

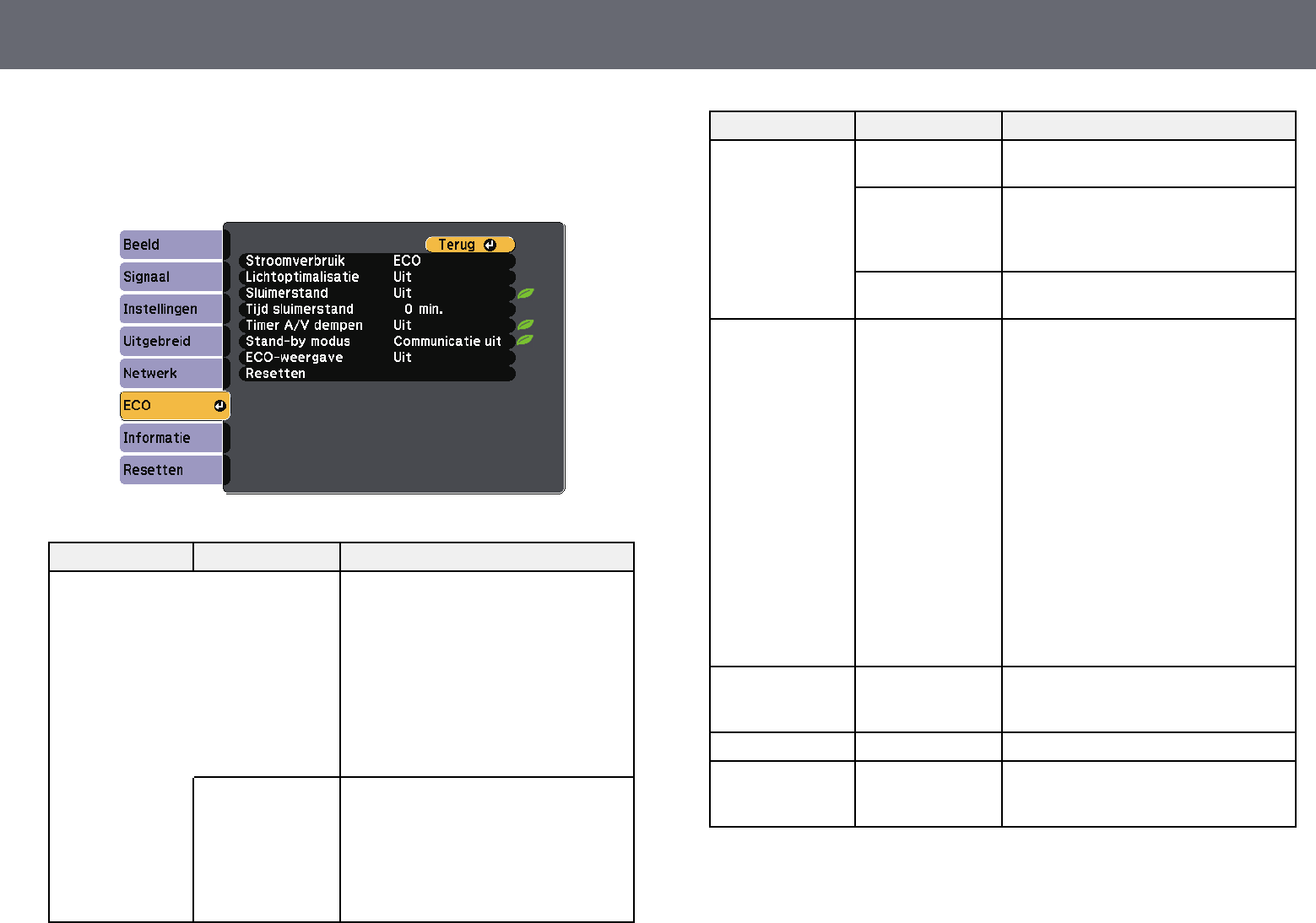

Instellingen configuratie van de projector - menu ECO ............ 199
Weergave Projectorinformatie - Menu Informatie..................... 201

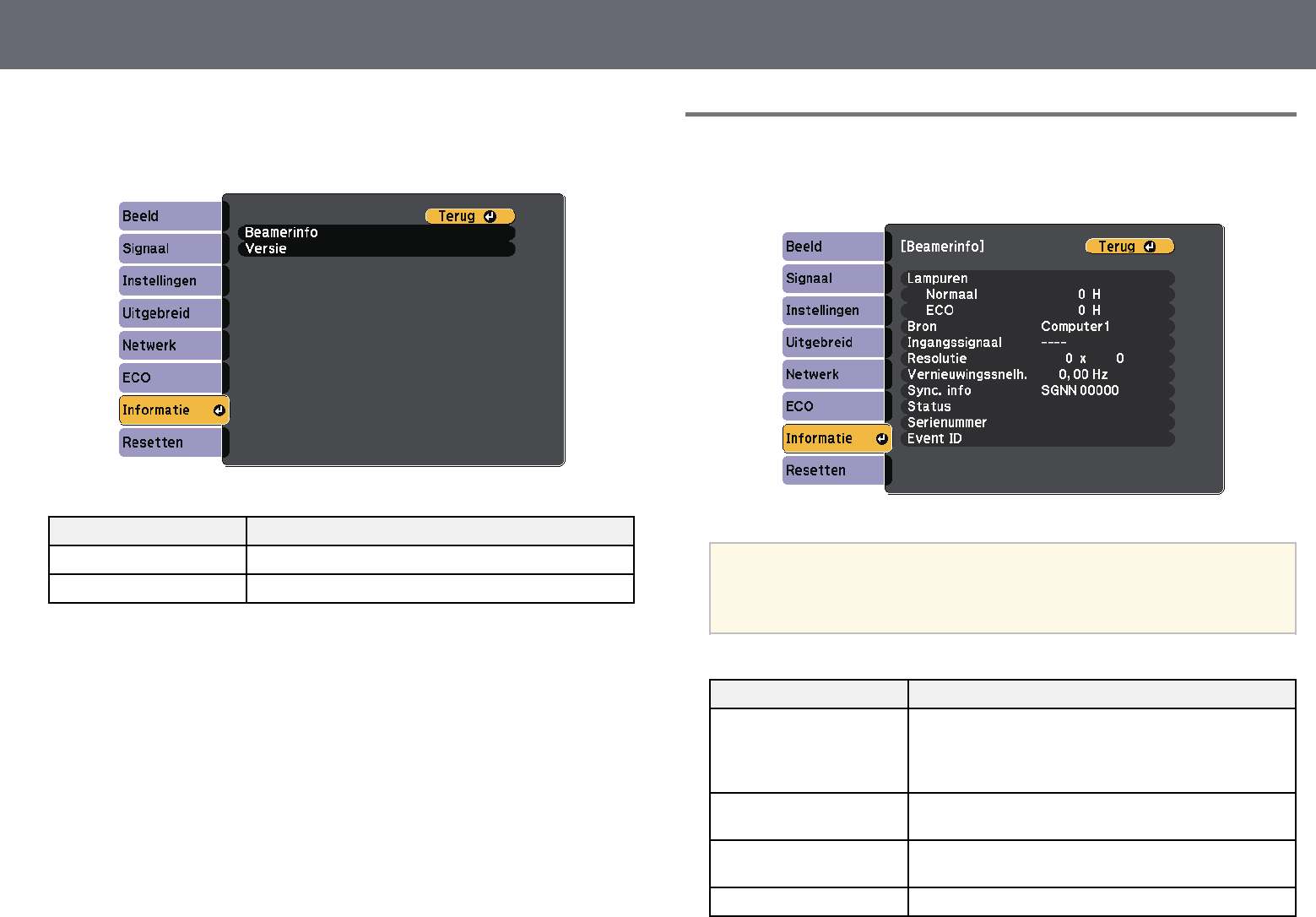

Menu Informatie - Menu Beamerinfo.................................................................................. 201
Lijst Event ID-codes.............................................................................................................. 202

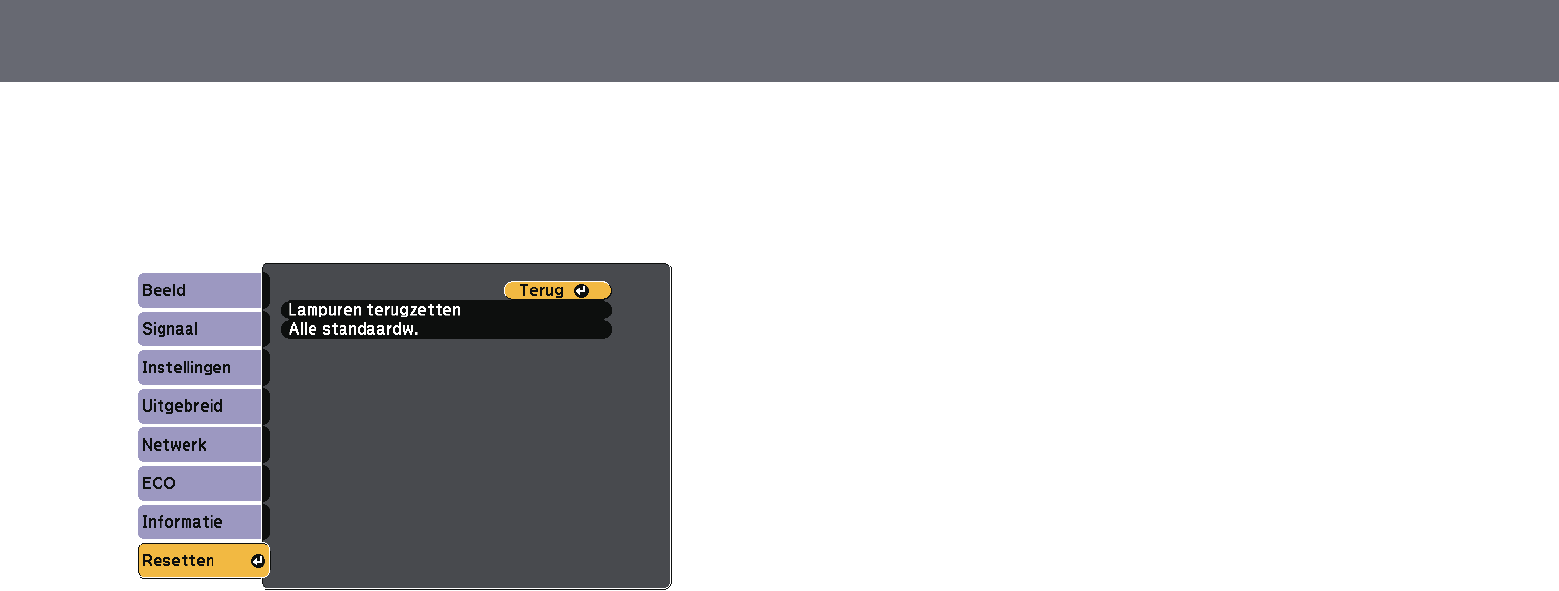

Opties projector resetten- menu Resetten.................................. 203
Menu-instellingen kopiëren tussen projectors
(Batchinstelling)............................................................................. 204
Instellingen overdragen vanaf een USB-flashstation.................................................... 204
Instellingen overdragen vanaf een computer ................................................................. 205
Foutmelding batchinstelling ............................................................................................ 206
De projector onderhouden 208
Het projectievenster reinigen....................................................... 209
Reinigen van de obstakelsensor................................................... 210
De projectorbehuizing reinigen ................................................... 211
Onderhoud van de luchtfilter en ventilatieopeningen.............. 212
De Luchtfilter Reinigen............................................................................................................. 212
De luchtfilter vervangen .......................................................................................................... 213
Onderhoud projectorlamp............................................................ 216

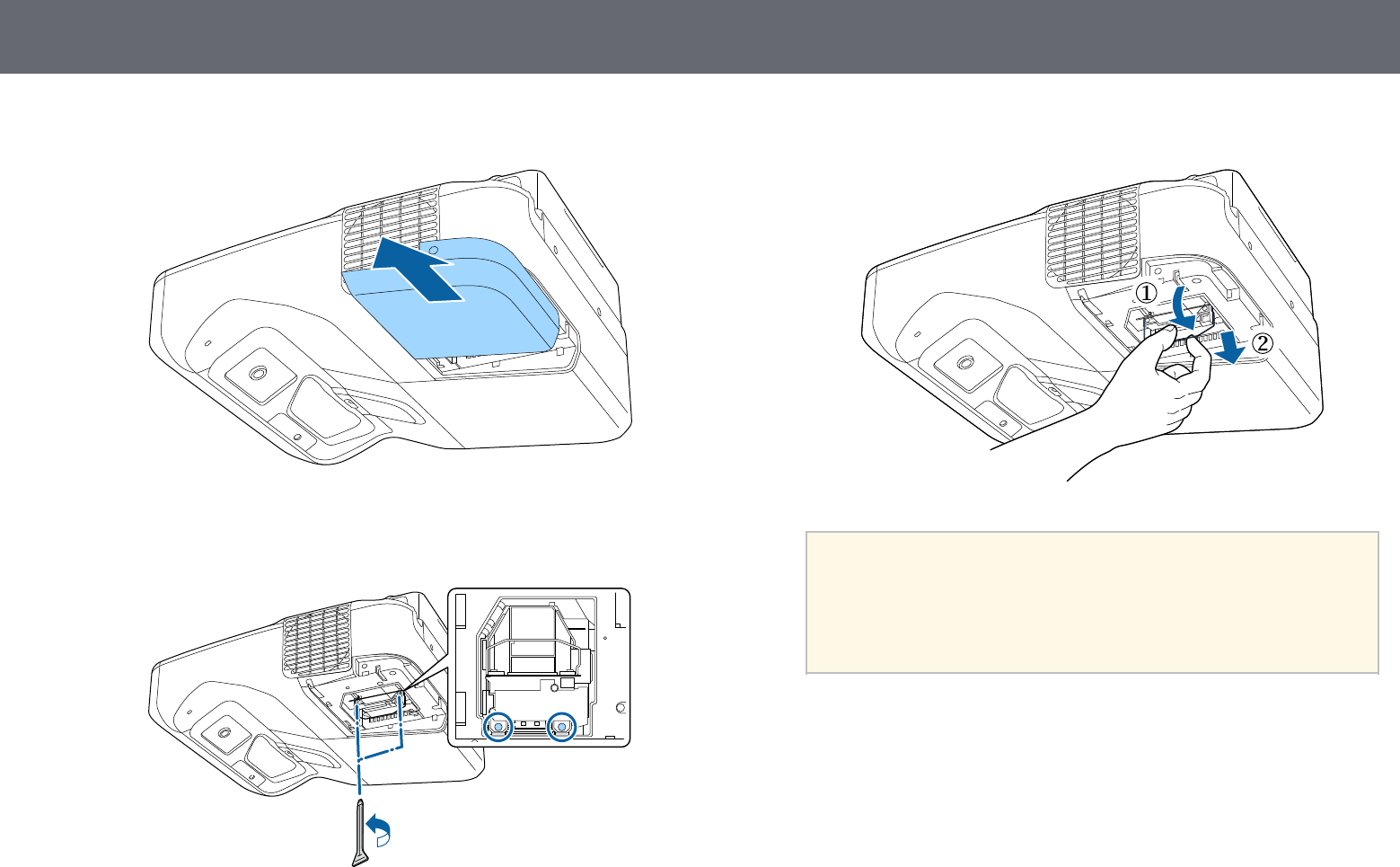

De lamp vervangen.................................................................................................................... 217
De lamptimer resetten.............................................................................................................. 220
De batterijen van de afstandsbediening vervangen.................. 221
De Interactieve Penbatterij vervangen ....................................... 222
De interactieve penpunt vervangen............................................ 223
De Zachte Penpunt vervangen.............................................................................................. 223
De zachte penpunt vervangen door een harde penpunt........................................... 224
Problemen oplossen 225
Projectieproblemen....................................................................... 226

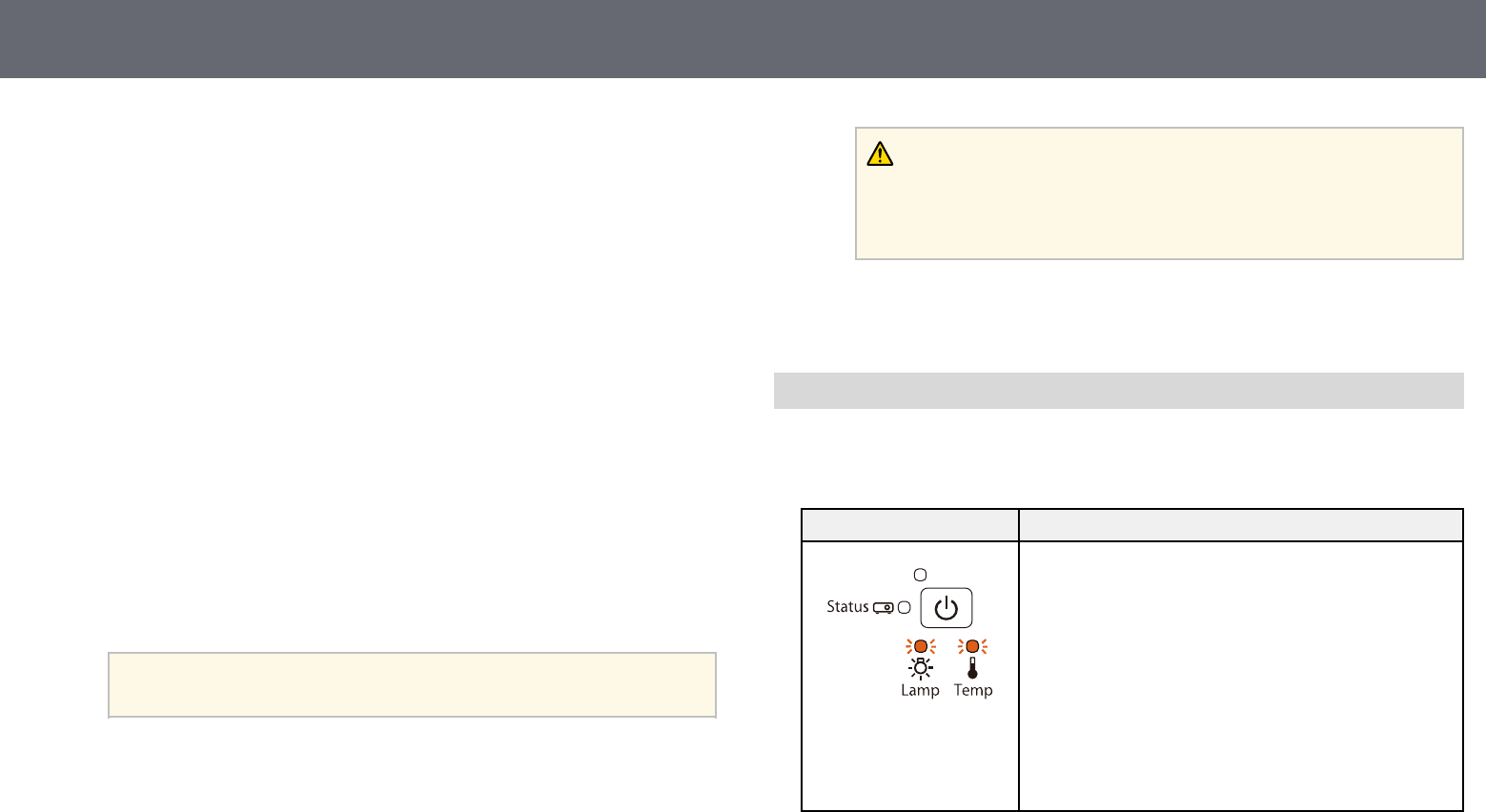

Status projectorlampjes ................................................................ 227
De Help-schermen van de projector gebruiken.......................... 229
Beeld- of geluidsproblemen oplossen......................................... 230
Inhoudsopgave 6
Oplossingen wanneer er geen beeld verschijnt ............................................................. 230
Oplossingen wanneer een beeld onjuist is bij gebruik van de USB Display-
functie ............................................................................................................................................. 231
Oplossingen wanneer het bericht "Geen signaal" verschijnt .................................... 231
Weergeven vanaf een laptop ........................................................................................... 231
Weergeven vanaf een Mac-laptop ................................................................................. 232
Oplossingen wanneer het bericht "Niet ondersteund" verschijnt........................... 232
Oplossingen wanneer alleen een gedeeltelijk beeld verschijnt............................... 232
Oplossingen wanneer het beeld niet rechthoekig is.................................................... 233
Oplossingen wanneer het beeld ruis bevat of statisch is............................................ 233
Oplossingen wanneer het beeld vaag of wazig is ......................................................... 233
Oplossingen wanneer de beeldhelderheid of kleuren onjuist zijn ......................... 234
Oplossingen voor geluidsproblemen ................................................................................. 234
Oplossingen voor microfoonproblemen ..................................................................... 235
Oplossingen wanneer beeldbestandsnamen niet correct worden
weergegeven in PC Free .......................................................................................................... 235
Problemen met de bediening van de projector en de
afstandsbediening oplossen......................................................... 236
Oplossingen voor problemen met de voeding of het uitschakelen van de
projector......................................................................................................................................... 236
Oplossingen voor problemen met de afstandsbediening.......................................... 236
Oplossingen voor wachtwoordproblemen....................................................................... 237
Oplossing wanneer het bericht "De batterij voor de tijd is bijna leeg"
verschijnt........................................................................................................................................ 237
Problemen met interactieve functies oplossen .......................... 238
Oplossingen wanneer het bericht "Er is een fout opgetreden in Easy
Interactive Function." wordt weergegeven ...................................................................... 238
Oplossingen wanneer de interactieve pennen niet werken...................................... 238
Oplossingen wanneer handmatige kalibratie niet werkt............................................ 239
Oplossingen wanneer u geen computer wilt bedienen vanaf het
geprojecteerde scherm ............................................................................................................ 239
Oplossing wanneer de interactieve penpositie niet nauwkeurig is........................ 239
Oplossingen wanneer de interactieve pennen langzaam of moeilijk te
gebruiken zijn............................................................................................................................... 240
Oplossingen wanneer de interactieve aanraakbewerking niet werkt.................... 240
Netwerkproblemen oplossen ....................................................... 241
Oplossingen wanneer u geen toegang krijgt tot de projector via internet......... 241
Oplossingen wanneer e-mails met netwerkwaarschuwingen niet worden
ontvangen ..................................................................................................................................... 241
Oplossingen wanneer het beeld statisch is tijdens de netwerkprojectie ............. 241
Bijlage 243
Optionele accessoires en reserveonderdelen............................. 244
Kabels .............................................................................................................................................. 244
Beugels............................................................................................................................................ 244
Voor interactieve functie.......................................................................................................... 244
Voor draadloze verbinding ..................................................................................................... 244
Externe apparaten ...................................................................................................................... 245
Reserve-onderdelen................................................................................................................... 245
Schermgrootte en projectieafstand............................................. 246
Ondersteunde resoluties voor de monitorweergaven............... 248
Specificaties van de projector ...................................................... 250
Specificaties connectors........................................................................................................... 251
Externe afmetingen ....................................................................... 252
Systeemvereisten USB Display ..................................................... 254
Systeemvereisten Easy Interactive Driver................................... 255
Lijst van veiligheidssymbolen (volgens IEC60950-1 A2) ........... 256
Woordenlijst ................................................................................... 258
Mededelingen ................................................................................ 260
Indication of the manufacturer and the importer in accordance with
requirements of EU directive.................................................................................................. 260
Gebruiksbeperkingen................................................................................................................ 260
Referenties besturingssysteem.............................................................................................. 260
Handelsmerken............................................................................................................................ 261
Kennisgeving betreffende auteursrechten ....................................................................... 261
Inhoudsopgave 7
Toekenning auteursrechten.................................................................................................... 261
Gebruikte symbolen en tekens
Veiligheidssymbolen
De projector en de handleidingen gebruiken grafische symbolen en labels om inhoud aan te duiden die u vertelt hoe u de projector veilig kunt gebruiken.
Lees en volg de instructies die met deze symbolen en labels zijn aangeduid, nauwkeurig door om lichamelijk letsel of materiële schade te voorkomen.
Waarschuwing
Dit symbool duidt informatie aan die, als deze wordt genegeerd, kan resulteren in lichamelijk letsel of zelfs de dood tot gevolg hebben.
Let op
Dit symbool duidt informatie aan die, als deze wordt genegeerd, kan resulteren in lichamelijk letsel of fysieke schade als gevolg van foutief
handelen.
Algemene informatiesymbolen en -tekens
Let op
Dit label geeft procedures aan die kunnen leiden tot schade of letsel als er onvoldoende voorzichtigheid in acht wordt genomen.
Dit label wijst op extra informatie die nuttig is om weten.
[Knopnaam] Dit verwijst naar de naam van een knop op de afstandsbediening of het bedieningspaneel.
Bijvoorbeeld: de knop [Esc]
Menunaam/naam van instelling Dit verwijst naar het projectormenu en de namen van de instellingen.
Bijvoorbeeld:
Selecteer het menu Beeld
sBeeld >Geavanceerd
Dit label wijst op koppelingen naar verwante pagina's.
sDit label geeft aan op welke pagina meer informatie over een onderwerp kan worden gevonden.
Kennismaken met uw projector
Raadpleeg dit deel voor meer informatie over de functies en namen van de onderdelen van de projector.
gg Verwante koppelingen
• "Kenmerken van de Projector" pag.10
• "Onderdelen en functies van de projector" pag.13
Kenmerken van de Projector 10
Deze projector is voorzien van deze speciale kenmerken. Raadpleeg deze
secties voor meer details.
gg Verwante koppelingen
• "Unieke interactieve functies" pag.10
• "Snelle en eenvoudige installatie" pag.10
• "Flexibele verbinding" pag.10
Unieke interactieve functies
Eenvoudige annotatie op het geprojecteerde scherm met de interactieve pen of
uw vinger (EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi).
• Annotatie met of zonder een computer.
• Annotatie met twee pennen tegelijk.
• Snelle en eenvoudige werkbalk om u te helpen annotaties op het scherm te
plaatsen.
• Projectorbewerkingen vanaf het geprojecteerde scherm.
• Uw presentaties gemakkelijk afdrukken, opslaan en leveren.
• Computerbewerkingen vanaf het geprojecteerde scherm.
• Op aanraking gebaseerde interactiviteit met uw vinger (EB-695Wi/EB-
680Wi) .
Snelle en eenvoudige installatie
• De functie Dir. Inschakelen schakelt de projector in zodra u de stekker in
het stopcontact stopt.
• De functie Autom. inschakeling schakelt de projector in wanneer de
projector een beeldsignaal detecteert van de poort die u hebt opgegeven als
de bron voor Autom. inschakeling.
• Met de functie Startscherm kunt u gemakkelijk een invoerbron en nuttige
functies selecteren.
gg Verwante koppelingen
• "Instellingen configuratie van de projector - menu Uitgebreid" pag.186
• "De projector inschakelen" pag.45
Flexibele verbinding
Deze projector ondersteunt een uitgebreid gamma van gemakkelijk te
gebruiken verbindingsopties zoals hieronder weergegeven.
gg Verwante koppelingen
• "Verbinden met computers" pag.11
• "Verbinden met mobiele apparaten" pag.11
• "Uw bestanden vergroten en projecteren met de documentcamera" pag.12
Kenmerken van de Projector 11
Verbinden met computers
• Verbinden met één USB-kabel voor het projecteren van beelden en het
uitvoeren van geluid (USB Display).
• EasyMP Multi PC Projection voor het projecteren van maximaal vier
beelden tegelijk door het geprojecteerde scherm te splitsen. U kunt beelden
projecteren vanaf computers op het netwerk of vanaf smartphones of tablets
waarop Epson iProjection is geïnstalleerd.
Raadpleeg de Bedieningshandleiding voor EasyMP Multi PC Projection voor
meer informatie.
a• Wanneer u beelden projecteert met een draadloos LAN, moet u de
Epson 802.11b/g/n draadloze LAN-module installeren en vervolgens
uw projector en computer instellen voor draadloze projectie.
De Epson 802.11b/g/n draadloze LAN-module is mogelijk niet
inbegrepen bij uw projector.
• U kunt de nodige software en handleidingen downloaden vanaf de
volgende website:
http://www.epson.com/
gg Verwante koppelingen
• "Optionele accessoires en reserveonderdelen" pag.244
• "Aansluiten op een computer" pag.28
• "De projector op een netwerk gebruiken" pag.151
Verbinden met mobiele apparaten
• HDMI1/MHL-poort voor het aansluiten van een MHL-kabel op het mobiele
apparaat en op de projector.
• Epson iProjection voor het draadloos verbinden van uw projector en mobiel
apparaat via de app die beschikbaar is op de App Store of Google play.
aDe gebruiker is verantwoordelijk voor eventuele kosten van de
communicatie met de App Store of Google play.
gg Verwante koppelingen
• "Aansluiten op smartphones of tablets" pag.31
Kenmerken van de Projector 12
Uw bestanden vergroten en projecteren met de
documentcamera
Optionele documentcamera voor het projecteren van papieren documenten
en objecten.
U kunt de optionele documentcamera bedienen vanaf het geprojecteerde
scherm (EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi).
U kunt ELPDC06/ELPDC11/ELPDC12/ELPDC20 niet bedienen vanaf het
geprojecteerde scherm.
Onderdelen en functies van de projector 13
In de volgende secties worden de projectoronderdelen en hun functies
uitgelegd.
Alle functies in deze handleiding worden verklaard aan de hand van
afbeeldingen van EB-695Wi tenzij anders vermeld.
gg Verwante koppelingen
• "Projectoronderdelen - Voorkant/zijkant" pag.13
• "Projectoronderdelen - Bovenkant/zijkant" pag.14
• "Projectoronderdelen - Interface" pag.15
• "Projectoronderdelen - Onderkant" pag.17
• "Projectoronderdelen - Bedieningspaneel" pag.17
• "Projectoronderdelen - Afstandsbediening" pag.19
• "Projectoronderdelen - Interactieve pennen" pag.20
• "Projectoronderdelen - Penlade" pag.21
• "Projectoronderdelen - Aanraakeenheid" pag.21
Projectoronderdelen - Voorkant/zijkant
Naam Functie
AAfstandsbedieningson
tvanger
Hiermee worden signalen vanaf de afstandsbediening
ontvangen.
BLampdeksel Openen om toegang te krijgen tot de projectorlamp.
CSchroef lampdeksel Schroef om het lampdeksel op zijn plaats te bevestigen.
Onderdelen en functies van de projector 14
Naam Functie
DLuchtafvoerventiel Afvoerventilator voor lucht die is gebruikt voor het
afkoelen van het binnenste van de projector.
Waarschuwing
Kijk niet in de ventilatieopeningen. Als de
lamp ontploft, kunnen er niet alleen gassen
vrijkomen, maar ook kleine glasfragmenten die
kunnen verspreid worden. Dit kan letsel
veroorzaken. Neem contact op met een arts als
er fragmenten gebroken glas zijn ingeademd of
in de ogen of mond zijn terechtgekomen.
Let op
Houd tijdens de projectie gezicht noch handen
voor de luchtuitlaat; plaats evenmin
voorwerpen die door de warmte kunnen
vervormen of beschadigd raken in de buurt
van de uitlaat. De hete lucht uit de luchtuitlaat
kan brandwonden veroorzaken, voorwerpen
doen kromtrekken en ongevallen veroorzaken.
EKabeldekselschroeven Schroeven om het kabeldeksel op zijn plaats te
bevestigen.
FKabeldeksel Draai de twee schroeven los en open het deksel
wanneer u kabels aansluit voor externe apparaten of de
draadloze LAN-module installeert.
GBedieningspaneel Hiermee bedient u de projector.
HLuidspreker Geeft het geluid weer.
Projectoronderdelen - Bovenkant/zijkant
Naam Functie
AVeerslot filterdeksel Hiermee wordt de deksel van het luchtfilter geopend en
gesloten.
BDraadloos LAN-
lampje
Toont de toegangsstatus van de optionele draadloze
LAN-module.
Onderdelen en functies van de projector 15
Naam Functie
CInteractieve
penontvanger
(EB-695Wi/EB-
685Wi/EB-
680Wi/EB-675Wi)
Ontvangt signalen van de interactieve pen.
DObstakelsensor Deze sensor detecteert obstakels in het projectiegebied.
EAfstandsbedieningson
tvanger
Hiermee worden signalen vanaf de afstandsbediening
ontvangen.
FProjectievenster Beelden worden geprojecteerd vanaf hier.
Waarschuwing
• Kijk tijdens het projecteren niet in het
projectievenster.
• Plaats geen voorwerpen of uw handen in de
buurt van het projectievenster. Dat kan
brandwonden of brand veroorzaken en
voorwerpen kunnen vervormen omdat de
geconcentreerde lichtbundel erg heet is.
GBeveiligingssleuf De beveiligingssleuf is compatibel met het door
Kensington geproduceerde Microsaver Security
System.
HLuchtfilterdeksel Openen om toegang te krijgen tot de luchtfilter of de
hendel voor scherpteregeling.
ILuchttoevoerventilato
r (luchtfilter)
Voert lucht in om de projector intern te koelen.
JHendel voor
scherpteregeling
Hiermee wordt de scherpstelling voor het beeld
ingesteld.
Open het luchtfilterdeksel voor gebruik.
Projectoronderdelen - Interface
Naam Functie
ASleuf draadloze LAN-
module
Installeer de optionele draadloze LAN-module.
BAudio 1-poort Ingang voor geluidssignalen van apparatuur die op de
Computer1-ingang is aangesloten.
CComputer1-ingang Ingang voor beeldsignalen van een computer en
componentvideosignalen van andere videobronnen.
DAudio 2-poort Ingang voor geluidssignalen van apparatuur die op de
Computer2-ingang is aangesloten.
EUSB-B-poort Sluit een USB-kabel aan op de computer voor het
projecteren van computerbeelden of om de functie
Draadloze muis te gebruiken.
Sluit de projector aan op een computer via de
bijgeleverde USB-kabel om de interactieve pen te
gebruiken als muis (EB-695Wi/EB-685Wi/EB-
680Wi/EB-675Wi).
Onderdelen en functies van de projector 16
Naam Functie
FLAN-poort Hier sluit u een netwerkkabel aan om de projector te
verbinden met een netwerk.
GHDMI1/MHL-poort Voert videosignalen in vanaf HDMI-compatibele
video-apparatuur en computers, of MHL-compatibele
(Mobile High-Definition) mobiele apparaten.
Deze projector is compatibel met HDCP.
HMonitor Out/
Computer2-poort
Als Monitoruitgang is ingesteld op Monitor Uit in het
menu Uitgebreid van de projector, worden analoge
RGB-signalen die zijn ingevoerd vanaf de Computer1-
poort uitgevoerd naar een externe monitor. U kunt
geen ingangssignalen van andere ingangspoorten
versturen noch componentvideosignalen.
Wanneer Monitoruitgang is ingesteld op Computer2
in het menu Uitgebreid van de projector, worden
beeldsignalen van een computer en component video-
signalen van andere videobronnen ingevoerd.
sUitgebreid >Bewerking >Monitoruitgang
IHDMI2-poort Voert videosignalen in vanaf HDMI-compatibele
videoapparatuur en computers.
Deze projector is compatibel met HDCP.
JHDMI3-poort Voert videosignalen in vanaf HDMI-compatibele
videoapparatuur en computers.
Deze projector is compatibel met HDCP.
KRS-232C-poort Hierop sluit u een RS-232C-kabel aan om de projector
te beheren vanaf een computer. (Deze poort dient voor
besturing en wordt normaliter niet gebruikt.)
LSYNC IN/OUT-
aansluiting
(EB-695Wi/EB-
685Wi/EB-
680Wi/EB-675Wi)
Bij gebruik van de interactieve functies in dezelfde
ruimte als meerdere versies van dezelfde projector,
moet u de optionele afstandsbedieningskabelset
aansluiten op de projectors. Als de kabelset is
aangesloten, werkt de interactieve pen vlot.
MVoedingsingang Hierop sluit u de voedingskabel van de projector aan.
NTCH-poort
(EB-695Wi/EB-
680Wi)
Voor het aansluiten van bijgeleverde verbindingskabel
op de aanraakeenheid.
Naam Functie
OUSB-A-poort Hier sluit u een USB-opslagapparaat of een digitale
camera aan om films of afbeeldingen te projecteren via
PC Free.
Hierlangs sluit u de optionele Documentcamera aan.
PVideo-poort Ingang voor composietvideosignalen van
videobronnen.
QAudio-poort Ingang voor het geluidssignaal van apparatuur die op
de Video-ingang is aangesloten.
Ingang voor geluidssignalen van andere toestellen
wanneer beeld wordt geprojecteerd van het toestel dat
is aangesloten op de USB-A-ingang.
RAudio Out poort Voert audio uit vanaf de huidige invoerbron of van de
Mic-ingang naar een externe luidspreker.
SMic-ingang Sluit hierop de microfoon aan.
Onderdelen en functies van de projector 17
Projectoronderdelen - Onderkant
Naam Functie
ABevestigingspunten
ophangbeugel (vijf
punten)
Bevestig de optionele ophangbeugel hier als u de
projector aan het plafond wilt ophangen.
BBevestigingspunt van
beveiligingskabel
Leid hier een in de handel verkrijgbaar draadslot
doorheen en sluit het af.
Voer hier geen stroomuitvalpreventiedraden door als u
de projector aan een wand monteert of ophangt aan het
plafond.
Naam Functie
CBevestigingspunten
voor achterpoot (twee
punten)
Bevestig de pootjes wanneer u de projector op een
oppervlak, bijvoorbeeld een bureau, gebruikt. (Alleen
modellen waarbij pootjes zijn geleverd)
DBevestigingspunten
voor wandmontage
(vier punten)
Bevestig de meegeleverde of optionele instelplaat voor
montage aan een muur.
EVerlichtingsensor Detecteert de helderheid van de omgeving en past
automatisch de helderheid van het scherm aan. Stel
Stroomverbruik in op Automatisch in het menu ECO
van de projector.
FBevestigingspunt voor
voorpoot
Bevestig de poot met een tussenring wanneer u de
projector op een oppervlak, bijvoorbeeld een bureau,
gebruikt. (Alleen modellen waarbij pootjes zijn
geleverd)
Projectoronderdelen - Bedieningspaneel
Onderdelen en functies van de projector 18
Naam Functie
A[Source Search]-knop Schakelt naar de volgende invoerbron.
B[Enter]-knop [ ] Opent de huidige selectie en gaat naar het volgende
niveau terwijl het menu of helpbestand van de
projector wordt weergegeven.
Optimaliseert Tracking,Sync. en Positie in het menu
Signaal van de projector terwijl een analoog RGB-
signaal wordt geprojecteerd vanaf de Computer-poort.
Dit wordt voortaan de [Enter]-knop genoemd.
CKeystone-
aanpassingsknoppen
en pijlknoppen
Hiermee geeft u het scherm Keystone weer, waarin u
de keystonevervorming kunt corrigeren.
Hiermee selecteert u menu-items terwijl het menu of
helpbestand van de projector wordt weergegeven.
D[Esc]-knop Hiermee wordt de huidige functie gestopt.
Keert terug naar het vorige menuniveau tijdens het
weergeven van het menu van de projector.
EKnoppen
Veraf/Kortbij en
pijlknoppen : hiermee maakt u het geprojecteerde beeld
groter.
: hiermee maakt u het geprojecteerde beeld
kleiner.
Corrigeert horizontale keystonevervorming als het
scherm Keystone wordt weergegeven.
Hiermee selecteert u menu-items terwijl het menu of
helpbestand van de projector wordt weergegeven.
F[Menu]-knop Hiermee wordt het menu van de projector weergegeven
en afgesloten.
G[Home]-knop Hiermee wordt het Startscherm weergegeven en
gesloten.
HAan/uit-knop [ ] Hiermee schakelt u de projector in of uit.
Dit wordt voortaan de Enter-knop genoemd.
IIndicatoren Geeft de projectorstatus weer.
gg Verwante koppelingen
• "Startscherm" pag.46
• "Instellingen ingangssignaal - Menu Signaal" pag.181
• "Status projectorlampjes" pag.227
• "De beeldvorm corrigeren met de keystone-knoppen" pag.58
Onderdelen en functies van de projector 19
Projectoronderdelen - Afstandsbediening Naam Functie
AAan/uit-knop [ ] Hiermee schakelt u de projector in of uit.
Dit wordt voortaan de Enter-knop genoemd.
B[Computer]-knop Schakelt de beeldbron tussen de Computer1- en
Computer2-poort.
CKnop [HDMI/Video] Schakelt de beeldbron tussen de HDMI- en Video-
poorten.
DNumerieke knoppen Voert nummers in het menu van de projector in terwijl
u de [Num]-knop ingedrukt houdt.
E[Auto]-knop Optimaliseert Tracking,Sync. en Positie in het menu
Signaal van de projector terwijl een analoog RGB-
signaal wordt geprojecteerd vanaf de Computer-poort.
F[Aspect]-knop Wijzigt de hoogte-breedteverhouding.
G[Num]-knop Houd deze knop ingedrukt om cijfers in te voeren met
de numerieke knoppen.
H[Menu]-knop Hiermee wordt het menu van de projector weergegeven
en afgesloten.
IPijlknoppen Hiermee selecteert u menu-items terwijl het menu of
helpbestand van de projector wordt weergegeven.
J[Enter]-knop [ ] Opent de huidige selectie en gaat naar het volgende
niveau terwijl het menu of helpbestand van de
projector wordt weergegeven.
Als u de functie Draadloze muis gebruikt, werkt de
knop als linkermuisknop.
Dit wordt voortaan de [Enter]-knop genoemd.
K[User]-knop Voert de instellingen uit die zijn toegewezen aan de
instelling Knop gebruiker in het menu Instellingen
van de projector.

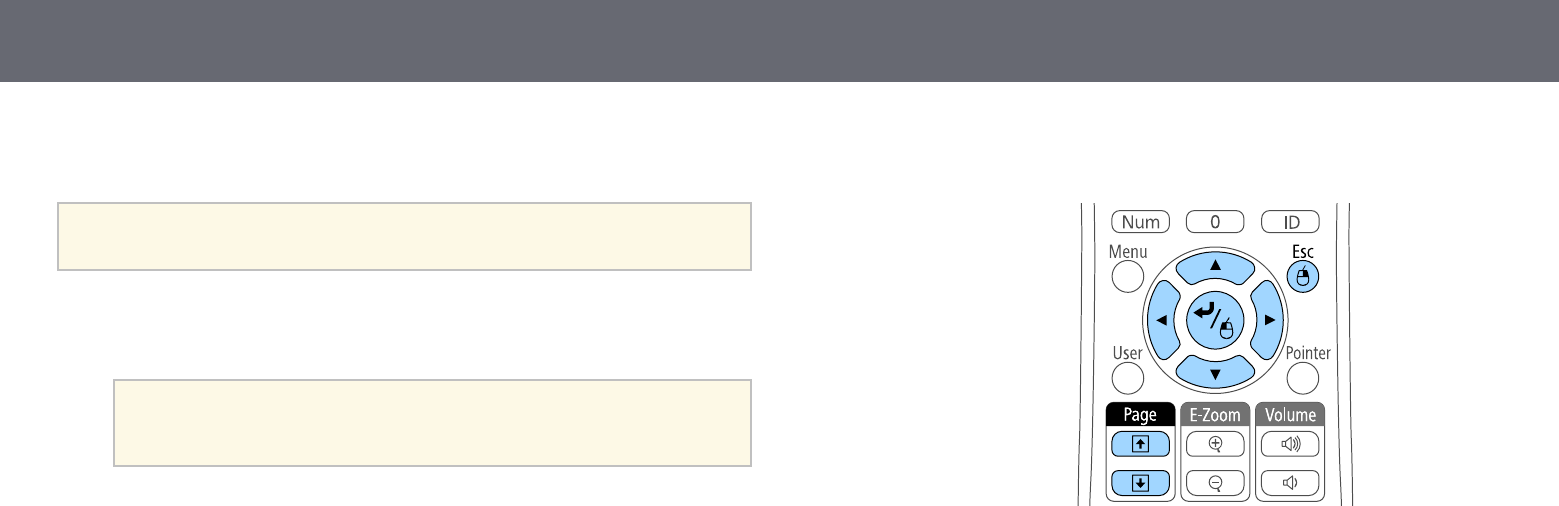

LKnoppen [Page]
omhoog/omlaag
Beheert pagina omhoog en omlaag op uw computer
wanneer u een projector en computer aansluit via een
USB-kabel of via een netwerk.
Toont het vorige of volgende scherm terwijl u de
functie PC Free gebruikt.
MKnoppen [E-Zoom]
+/–
Zoomt in op of uit van het beeldgebied.
Onderdelen en functies van de projector 20
Naam Functie
N[A/V Mute]-knop Hiermee schakelt u video en audio tijdelijk in of uit.

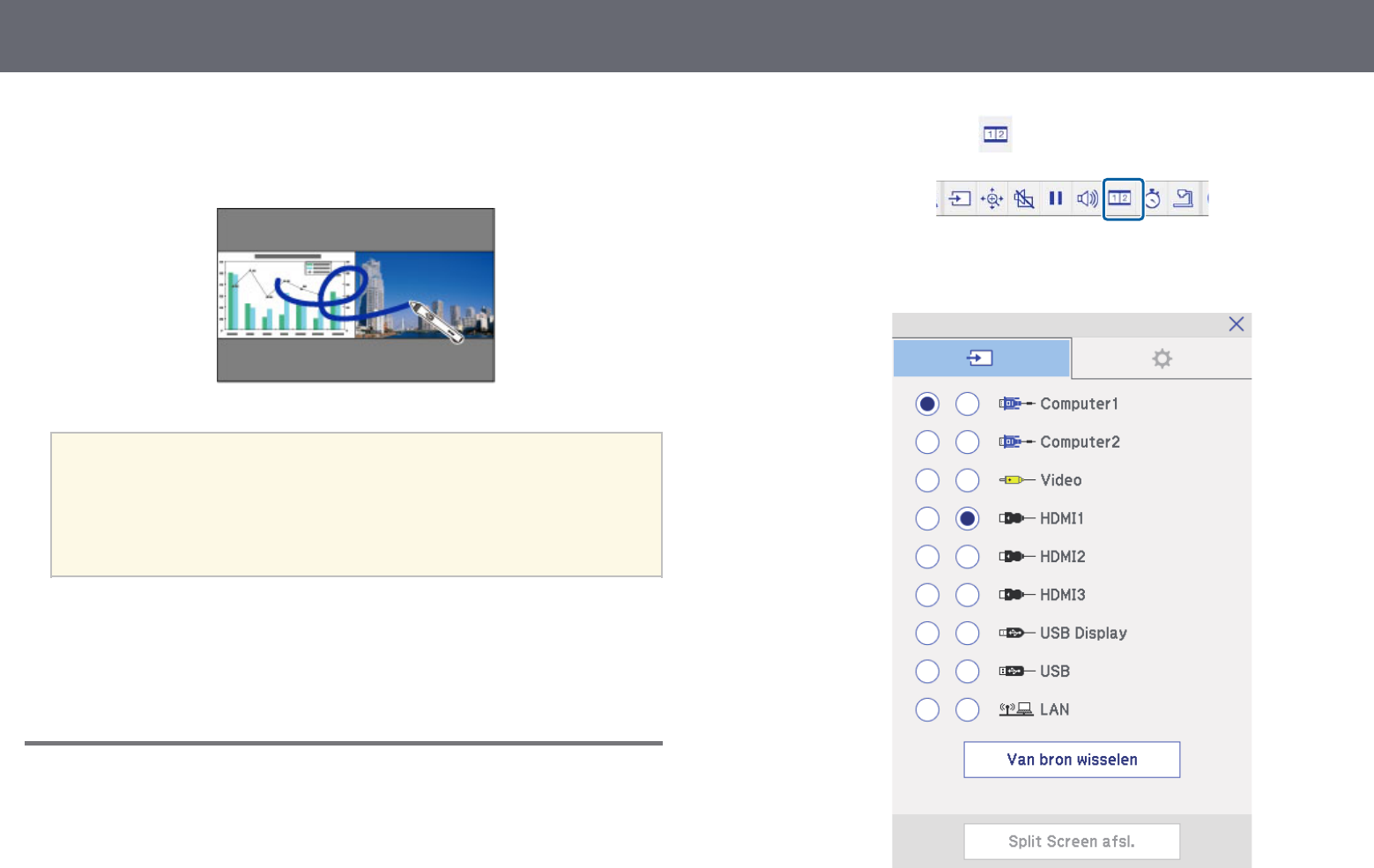

O[Split]-knop Projecteert twee beelden van verschillende
beeldbronnen tegelijk door het geprojecteerde scherm
te splitsen.
PRiembevestigingspunt Hiermee kunt u een in de handel verkrijgbare riem
bevestigen aan de afstandsbediening.
Q[Home]-knop Hiermee wordt het Startscherm weergegeven en
gesloten.
R[Freeze]-knop Pauzeert of hervat beelden.
SKnoppen [Volume]
hoger/later
Hiermee past u het luidsprekervolume aan.
T[Pointer]-knop Druk op deze knop om de schermaanwijzer te
activeren.
U[Esc]-knop Hiermee wordt de huidige functie gestopt.
Keert terug naar het vorige menuniveau tijdens het
weergeven van het menu van de projector.
Als u de functie Draadloze muis gebruikt, werkt de
knop als rechtermuisknop.
V[Pen Mode]-knop Schakelt tussen het bedienen van de computer of het
tekenen met behulp van de interactieve pen.
W[ID]-knop Houd deze knop ingedrukt en gebruik de cijfertoetsen
om de ID in te stellen van de projector die u met de
afstandsbediening wilt bedienen.
X[Color Mode]-knop Wijzigt de kleurmodus.
YKnop [Link Menu] Toont het menu met de instellingen voor het apparaat
dat is gekoppeld aan de HDMI-poorten van de
projector.
Z[LAN]-knop Schakelt de beeldbron tussen apparaten die via het
netwerk zijn verbonden.
a[USB]-knop Schakelt de beeldbron tussen het USB-scherm en de
USB-A-poort.
b[Source Search]-knop Schakelt naar de volgende invoerbron.
Naam Functie
cLED
afstandsbediening
Zendt signalen van de afstandsbediening naar de
projector.
Projectoronderdelen - Interactieve pennen
De interactieve pennen worden alleen geleverd met EB-695Wi/EB-685Wi/EB-
680Wi/EB-675Wi.
Houd de pen vast om deze automatisch in te schakelen. Pennen schakelen
automatisch uit na 15 seconden wanneer u ze neerlegt.
Naam Functie
APenpunt Vervangbare zachte penpunt.
Als de zachte punt moeilijk te gebruiken is op een
oppervlak met een textuur, vervangt u dat door een
harde punt.
Onderdelen en functies van de projector 21
Naam Functie
BBatterij-indicator Druk op de knop aan de zijkant van de pen om de
resterende batterijlading aan te geven.
• Als de batterij is opgeladen, licht de indicator blauw
op totdat u de knop weer loslaat.
• Als de batterij bijna leeg is, knippert de indicator
blauw totdat u de knop weer loslaat.
• Licht niet op wanneer de batterij geheel leeg is.
Vervang de batterij.
CKnop Wanneer Actie voor penknop is ingesteld op Gum in
het menu Uitgebreid van de projector, drukt u op de
knop om de puntactie te schakelen tussen de pen en de
gum tijdens het tekenen.
Wanneer Actie voor penknop is ingesteld op
Tekenwerkbalk openen, drukt u op de nop om de
werkbalk dichtbij de penpunt weer te geven.
Wanneer Actie voor penknop is ingesteld op Scherm
wissen, drukt u op de knop om alle inhoud die op het
geprojecteerde scherm is getekend, te wissen.
sUitgebreid >Easy Interactive Function >
Algemeen >Geavanceerd >Actie voor penknop
Druk op de knop om een rechtsklikbewerking uit te
voeren terwijl u de pen gebruikt als een muis.
DRiembevestigingspunt U kunt hier een los verkrijgbare riem bevestigen.
EBatterijdeksel Open dit deksel als u de batterij vervangt.
gg Verwante koppelingen
• "De interactieve penpunt vervangen" pag.223
Projectoronderdelen - Penlade
De penlade wordt alleen geleverd met de EB-695Wi/EB-685Wi/EB-
680Wi/EB-675Wi.
Naam Functie
ABevestigingspunten Bevestig de penhouder aan een whiteboard of muur.
BGat beveiligingsslot Plaats hierdoor een los verkrijgbaar slot.
aZet bij voorkeur de penhouder met twee los verkrijgbare M5 bouten
vast.
Projectoronderdelen - Aanraakeenheid
De aanraakeenheid wordt alleen geleverd met de EB-695Wi/EB-680Wi.
Onderdelen en functies van de projector 22
Voorkant
Wanneer de regelaarsklep niet is bevestigd
Naam Functie
ARegelaarsklep Verwijderen om de regelaars te gebruiken.
BTCH-poort Sluit de projector aan op de aanraakeenheid met de
overeenkomende verbindingskabel.
CBeveiligingssleuf De beveiligingssleuf is compatibel met het door
Kensington geproduceerde Microsaver Security
System.
DInstelknoppen Voer hoekaanpassingen uit.
EIndicatielampje Licht op wanneer de aanraakeenheid wordt
ingeschakeld.
FSchroefgaten (voor
installatie)
De schroefgaten voor het bevestigen van de
aanraakeenheid.
Achterkant
Naam Functie
ALaserverspreidingspo
orten
Verspreid laserlicht om vingerposities te detecteren.
BInstallatiemagneten Magneten die worden gebruikt voor de installatie.
Waarschuwing
Gebruik de aanraakeenheid niet in de buurt van medische apparatuur, zoals
pacemakers. Wanneer u de aanraakeenheid gebruikt, moet u ook controleren of er
geen medische apparatuur, zoals pacemakers, in de omgeving is. Als gevolg van
elektromagnetische storing kan medische apparatuur ontregeld raken.
Onderdelen en functies van de projector 23
Let op
• Gebruik de aanraakeenheid niet in de buurt van magnetische opslagmedia, zoals
magneetkaarten of elektronische precisieapparatuur, zoals computers, digitale
horloges of mobiele telefoons. De gegevens kunnen worden beschadigd of er kan
een storing optreden.
• Bij het installeren van de aanraakeenheid op een magnetisch oppervlak moet u
oppassen dat uw vingers of een ander deel van uw lichaam niet vast komt te
zitten tussen de magneet en het installatievlak.
Let op
• Sluit de aanraakeenheid niet aan op enige apparatuur, behalve de EB-695Wi/EB-
680Wi. Het apparaat kan defect raken of er kan laserlicht lekken die de limiet
overschrijdt.
• Zorg ervoor dat u de bijgeleverde aansluitkabel van de aanraakeenheid gebruikt.
Bewerkingen zijn niet mogelijk met een in de handel verkrijgbare kabel.
• Demonteer de aanraakeenheid niet als u deze weggooit. Weggooien volgens de
lokale of nationale wetten en regelgeving.
aRaadpleeg de Installatiehandleiding voor de installatiemethoden van de
aanraakeenheid en hoekaanpassingsmethoden.
De projector installeren
Volg de instructies in deze secties om uw projector te installeren.
gg Verwante koppelingen
• "Plaatsing van de projector" pag.25
• "Projectoraansluitingen" pag.28
• "Batterijen in de afstandsbediening plaatsen" pag.41
• "Batterijen in de pennen installeren" pag.42
• "Gebruik van de afstandsbediening" pag.43
Plaatsing van de projector 25
U kunt de projector tegen een muur of op een tafel installeren voor het
projecteren van beelden.
U hebt optionele beugels nodig als u de projector aan een plafond wilt
hangen, aan een muur wilt bevestigen of verticaal op een tafel wilt plaatsen.
Let op de volgende punten wanneer u een locatie voor de projector selecteert:
• Plaats de projector op een stevig, waterpas oppervlak of installeer het
apparaat met een compatibele beugel.
• Laat voldoende ruimte over rond en onder de projector voor ventilatie en
plaats het apparaat niet op of naast iets dat de ventilatieopeningen kan
blokkeren.
• Plaats de projector binnen bereik van een geaard stopcontact of een
verlengkabel.
• Plaats de projector parallel ten opzichte van het scherm.
aAls u de projector niet parallel met het scherm kunt installeren, moet
u de keystone-vervorming corrigeren met de bedieningselementen
van de projector.
Waarschuwing
• Om de projector aan een wand of plafond op te hangen, moet u de projector op
een speciale manier monteren. Als u de projector niet correct installeert, kan
deze vallen en schade of letsels veroorzaken.
• Gebruik geen tape op de bevestigingspunten van de wandmontageplaat of de
plafondmontagepunten om te voorkomen dat deze losraken, en gebruik geen
smeermiddel, olie of soortgelijke substanties op de projector, anders kan de
behuizing van de projector breken waardoor deze uit de ophangbeugel kan
vallen. Hierdoor kan iemand die zich onder de beugel bevindt ernstig gewond
raken en kan de projector worden beschadigd.
• Dek de luchttoevoer- en luchtafvoerventilatoren van de projector niet af. Als de
ventilatieopeningen worden afgedekt, kan de binnentemperatuur stijgen en
brand veroorzaken.
• Niet installeren op een instabiel oppervlak of op een plek buiten de
gewichtspecificaties van de projector. Anders kan het vallen of omvallen en
daarmee een ongeval of letsel veroorzaken.
• Wanneer u het installeert op een hoge plek, dient u maatregelen te nemen tegen
vallen door gebruik te maken van draden om de veiligheid in een noodsituatie te
garanderen, zoals een aardbeving en daarmee ongevallen te voorkomen. Als u de
projector niet goed monteert, kan hij naar beneden vallen en letsel veroorzaken.
Let op
• Als u de projector gebruikt op een hoogte boven 1500 m, zet u de instelling
Hoogtemodus in op Aan in het menu Uitgebreid van de projector om te
garanderen dat de binnentemperatuur van de projector goed wordt geregeld.
sUitgebreid >Bewerking >Hoogtemodus
• Installeer de projector bij voorkeur niet in een omgeving met een hoge
luchtvochtigheid of een omgeving met veel stof of (tabaks) rook.
gg Verwante koppelingen
• "Configuratie van de projector en opties voor de montage" pag.26
• "Instellingen bij het Gebruik van de Interactieve Functies" pag.26
• "Beeldvorm" pag.58
• "Optionele accessoires en reserveonderdelen" pag.244
• "Instellingen configuratie van de projector - menu Uitgebreid" pag.186
Plaatsing van de projector 26
Configuratie van de projector en opties voor de
montage
U kunt de projector op de volgende manieren configureren of monteren:
Voor/achter
aBevestig de pootjes (indien meegeleverd) wanneer u de projector op
een oppervlak zoals een bureau gebruikt.
Voor ondersteboven/Achter ondersteboven
Voor ondersteboven/Achter ondersteboven (verticaal)
Zorg dat u de juiste optie Projectie selecteert in het menu Uitgebreid van de
projector volgens de installatiemethode die wordt gebruikt.
a• De standaardinstelling voor Projectie is Voor/Ondersteboven.
• U kunt de Projectie-instelling als volgt wijzigen door de knop [A/V
Mute] op de afstandsbediening ongeveer vijf seconden ingedrukt te
houden.
• Schakel Voorkant naar/van Voor/Ondersteboven
• Schakel Achterkant naar/van Achter/Ondersteboven
gg Verwante koppelingen
• "Projectiemodi" pag.52
Instellingen bij het Gebruik van de Interactieve
Functies
Als u de interactieve functies gebruikt, moet u projecteren vanaf de voorkant
van het scherm (EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi).
Stel Projectie in op Voor/Ondersteboven of Voorkant.
Plaatsing van de projector 27
Let op
De interactieve functies worden bediend via infraroodcommunicatie. Let op de
volgende punten bij het installeren van de projector.
• Zorg dat er geen fel licht of zonlicht schijnt op de interactieve penontvanger, het
projectiescherm, de projector zelf of de achterkant van de projector.
• Installeer de projector niet waar deze kan worden onderworpen aan direct
zonlicht door een venster. Dit kan ertoe leiden dat de interactieve functies niet
goed werken.
• Installeer de projector zo, dat de interactieve penontvanger zich niet te dicht bij
TL-verlichting bevindt. Als de omgeving te helder is, werken de interactieve
functies mogelijk niet goed.
• Als er stof op de interactieve penontvanger zit, kan dit de
infraroodcommunicatie verstoren en is het mogelijk dat de interactieve functies
niet goed werken. Maak de ontvanger schoon als deze vuil is.
• Breng geen verf of stickers aan op de klep van de ontvanger van de interactieve
pen.
• Bij gebruik van de interactieve functies mag u geen infraroodafstandsbediening
of microfoon gebruiken in dezelfde kamer. De interactieve pen kan defect raken.
• Gebruik geen apparaten die sterke ruis genereren, zoals roterende apparaten of
transformators, in de buurt van de projector, omdat de interactieve functies
mogelijk niet goed zullen werken.
a• Wij raden het gebruik van een glad scherm van het whiteboardtype
zonder oneffenheden aan. Als het projectiescherm oneffen is, kunnen
er vervormingen optreden in het geprojecteerde beeld.
• Vervormingen kunnen optreden in het geprojecteerde beeld,
afhankelijk van het materiaal van het scherm en de
installatiemethode.
• Bij gebruik van de interactieve functies moet u de projector zo
installeren, dat het geprojecteerde scherm een rechthoek zonder
enige vervorming is.

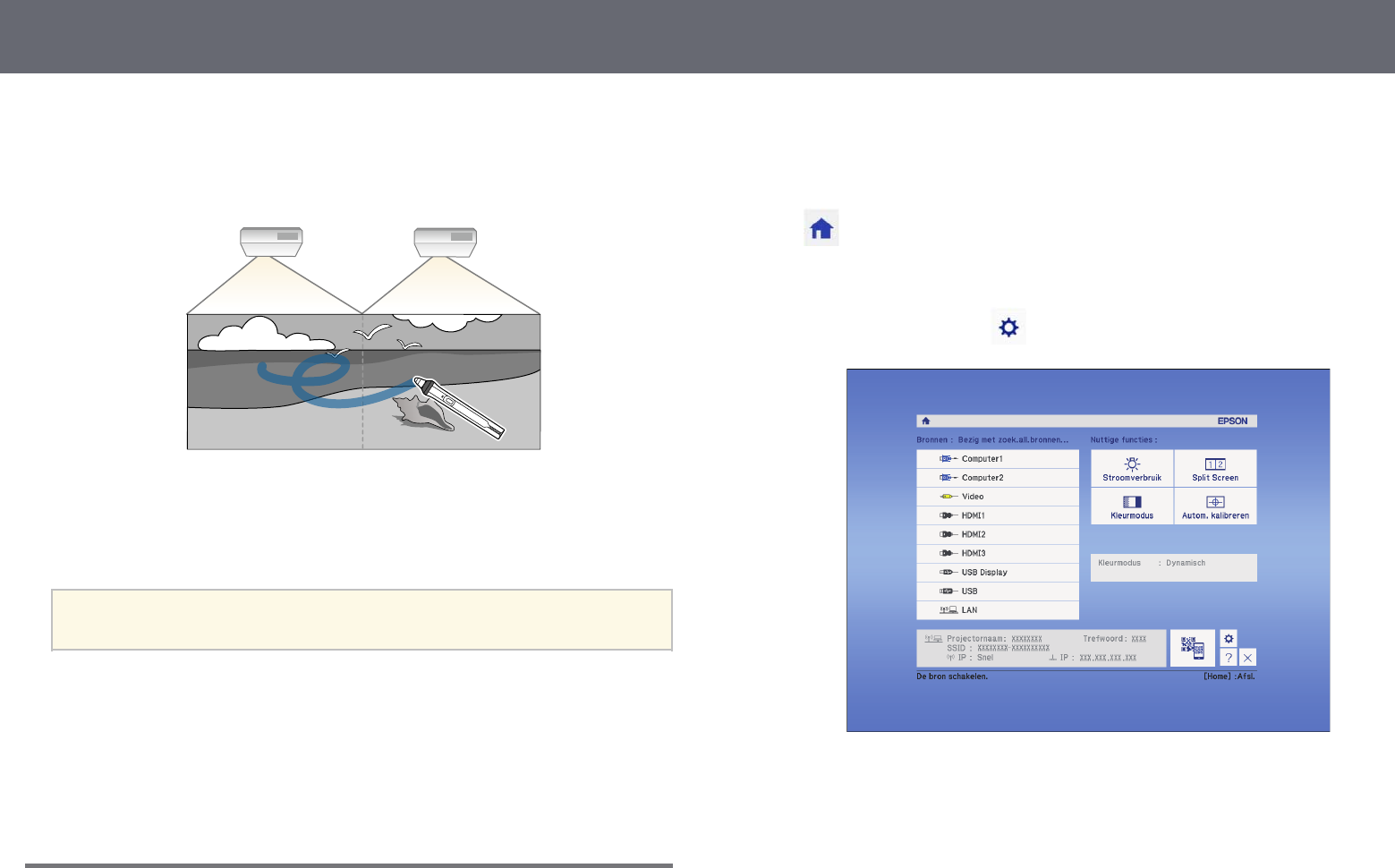

• Bij gebruik van de interactieve functies in dezelfde ruimte met
meerdere projectors kan de interactieve penbediening instabiel
worden. In dit geval sluit u de optionele afstandsbedieningskabelset
aan op de projectors en verandert u Projectors synchr. in Vast in het
menu Uitgebreid.
sUitgebreid >Easy Interactive Function >Algemeen >
Geavanceerd >Projectors synchr.
gg Verwante koppelingen
• "Instellingen bij het Gebruik van de Aanraakeenheid" pag.27
• "Meerdere projectors van hetzelfde model aansluiten" pag.38
Instellingen bij het Gebruik van de Aanraakeenheid
Bij gebruik van de aanraakeenheid installeert u de projector met behulp van
een van de volgende methoden (EB-695Wi/EB-680Wi). De aanraakeenheid
kan niet worden gebruikt als een andere installatiemethode wordt gebruikt.
• Monteer de projector tegen een muur of hang het apparaat aan een plafond
en projecteer beelden vanaf de voorzijde van het scherm (de instelplaat of de
ophangbeugel is vereist).
• Installeer verticaal op een bureau en projecteer vanaf de voorkant van het
bureau (de interactieve tafelmontage is vereist).
gg Verwante koppelingen
• "Optionele accessoires en reserveonderdelen" pag.244
Projectoraansluitingen 28
U kunt de projector aansluiten op verschillende computer-, video- en
audiobronnen voor het weergeven van presentaties, films of andere beelden,
met of zonder geluid.
Let op
Controleer de vorm en oriëntatie van de aansluitingen op elk kabel die u wilt
aansluiten. Forceer geen aansluiting in een poort als het niet past. Het apparaat of
uw projector kan beschadigd of defect raken.
aRaadpleeg de Introductiehandleiding voor een lijst van kabels die bij uw
projector zijn geleverd. Koop optionele of in de handel verkrijgbare
kabels indien nodig.
• Sluit een computer aan die voorzien is van een USB-poort, een standaard
video-uitgang (monitor) of een HDMI-poort.
• Sluit voor de videoprojectie apparaten aan, zoals dvd-spelers, spelconsoles,
digitale camera's en smartphones, met compatibele video-uitgangen.
• Als uw presentatie of video geluid bevat, kunt u audio-ingangskabels
aansluiten.
• Voor diavoorstellingen of presentaties zonder computer, kunt u USB-
apparaten (zoals een flashstation of camera) of de optionele Epson-
documentcamera aansluiten.
gg Verwante koppelingen
• "Aansluiten op een computer" pag.28
• "Aansluiten op smartphones of tablets" pag.31
• "Aansluiten op videobronnen" pag.32
• "Aansluiten op externe USB-apparaten" pag.34
• "Aansluiten op een documentcamera" pag.36
• "Aansluiten op Externe Uitvoerapparaten" pag.36
• "Meerdere projectors van hetzelfde model aansluiten" pag.38
• "Optionele accessoires en reserveonderdelen" pag.244
Aansluiten op een computer
Volg de instructies in deze secties voor het aansluiten van een computer op de
projector.
gg Verwante koppelingen
• "Aansluiten op een computer voor VGA-video en -audio" pag.28
• "Aansluiten op een computer voor USB-video en -audio" pag.29
• "Aansluiten op een computer voor HDMI-video en -audio" pag.30
Aansluiten op een computer voor VGA-video en -audio
U kunt de projector aansluiten op uw computer met een VGA-
computerkabel.
U kunt geluid afspelen via het luidsprekersysteem van de projector door een
in de handel verkrijgbare audiokabel met 3,5 mm stereo-minijack audiokabel
aan te sluiten.
a• Voor het aansluiten van een Mac die geen VGA-videopoort heeft,
hebt u een adapter nodig waarmee u kunt aansluiten op de VGA-
videopoort van de projector.
• Wanneer u een beeldbron projecteert die is aangesloten op de poort
Monitor Out/Computer2, stelt u Monitoruitgang in op Computer2
in het menu Uitgebreid van de projector.
sUitgebreid >Bewerking >Monitoruitgang
• U kunt de poort die wordt gebruikt voor de audio-invoer ook
instellen via het menu van de projector.
sUitgebreid >A/V-instellingen >Audio-uitvoer
• Controleer of de audiokabel voorzien is van het label "Geen
weerstand".
aSluit de VGA-computerkabel aan op de monitorpoort van uw
computer.
Projectoraansluitingen 29
bSluit het andere uiteinde aan op een Computer-poort op de projector.
cMaak de schroeven op de VGA-aansluiting vast.
dSluit de audiokabel aan op de hoofdtelefoon- of audio-uitgang van uw
laptop, of op de luidspreker- of audio-uitgang van uw
desktopcomputer.
eSluit het andere uiteinde aan op de Audio-poort van de projector.
Aansluiten op een computer voor USB-video en -audio
Als uw computer voldoet aan de systeemvereisten, kunt u video en audio
overbrengen naar de projector via de USB-poort van de computer. Dit wordt
USB Display genoemd. Sluit de projector aan op uw computer met een USB-
kabel.
a• Als u een USB-hub gebruikt, is het mogelijk dat de verbinding niet
goed werkt. Sluit de USB-kabel daarom rechtstreeks op de projector
aan.
• Om de functie USB Display te gebruiken, selecteert u USB
Display/Easy Interactive Function of Draadloze muis/USB Display
als de instelling voor USB Type B in het menu Uitgebreid van de
projector (EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi).
aSluit de kabel aan op de USB-B-poort van uw projector.
bSluit het andere uiteinde aan op een beschikbare USB-poort op uw
computer.
cSchakel de projector en uw computer in.
Projectoraansluitingen 30
dVoer één van de volgende zaken uit om de software Epson USB Display
te installeren:
aU hoeft deze software alleen te installeren wanneer u de projector
voor de eerste keer aansluit op de computer.
• Windows: selecteer EMP_UDSE.EXE uitvoeren in het
dialoogvenster dat wordt weergegeven om de software Epson USB
Display te installeren.
• OS X: de installatiemap voor Epson USB Display wordt weergegeven
op het scherm. Selecteer USB Display Installer en volg de instructies
op het scherm om de Epson USB Display software te installeren. Als
de map USB Display Instellingen niet automatisch wordt
weergegeven, dubbelklikt u op EPSON_PJ_UD >USB Display
Installer.
eVolg alle instructies op het scherm.
Koppel de USB-kabel niet los of schakel de projector niet uit tot de
projector een beeld weergeeft.
De projector toont het beeld van het bureaublad van uw computer en voert
geluiden uit als uw presentatie audio bevat.
a• Als de projector geen beelden projecteert, voert u een van de
volgende bewerkingen uit:
• Windows: Klik op Alle programma's >EPSON Projector >Epson
USB Display >Epson USB Display Ver.x.xx.
• OS X: Dubbelklik op het pictogram USB Display in de map
Programma.
• Voer één van de volgende bewerking uit wanneer u de projectie
beëindigt:
• Windows: koppel de USB-kabel los. Het is niet nodig Hardware
veilig verwijderen te gebruiken.
• OS X: selecteer Verbreek verbinding in het menu voor
pictogrammen USB Display in de menubalk of het Dock en
koppel de USB-kabel los.
gg Verwante koppelingen
• "Systeemvereisten USB Display" pag.254
Aansluiten op een computer voor HDMI-video en -audio
Als uw computer een HDMI-poort heeft, kunt u deze aansluiten op de
projector met een HDMI-kabel en het geluid van de computer verzenden met
het geprojecteerde beeld.
aVoor het aansluiten van een Mac die geen HDMI-poort heeft, hebt u
een adapter nodig waarmee u kunt aansluiten op de HDMI-poort van
de projector. Neem contact op met Apple voor compatibele
adapteropties. Oudere Mac-computers (2009 en vroeger) bieden
mogelijk geen ondersteuning voor audio via de HDMI-poort.
aSluit de HDMI-kabel aan op de HDMI-uitgang van uw computer.
bSluit het andere uiteinde aan op de HDMI-poort van de projector.
Projectoraansluitingen 31
aAls u problemen ondervindt met de geluidsweergave via de HDMI-
aansluiting, sluit dan ene uiteinde van een in de handel verkrijgbare 3,5
mm stereo-minijack audiokabel aan op de Audio-poort van de
projector en het andere uiteinde op de audio-uitgang van de computer.
Selecteer de audio-ingang waarop u hebt aangesloten in het menu
Uitgebreid van de projector.
sUitgebreid >A/V-instellingen >HDMI1-audio-uitvoer
sUitgebreid >A/V-instellingen >HDMI2-audio-uitvoer
sUitgebreid >A/V-instellingen >HDMI3-audio-uitvoer
gg Verwante koppelingen
• "Instellingen configuratie van de projector - menu Uitgebreid" pag.186
Aansluiten op smartphones of tablets
U kunt de projector aansluiten op smartphones en tablets met een MHL-kabel
en het geluid verzenden met het geprojecteerde beeld.
a• U zult mogelijk niet correct kunnen projecteren, afhankelijk van het
model en de instellingen van de smartphone of tablet.
• U zult mogelijk geen MHL-kabel kunnen aansluiten op alle
apparaten. Neem contact op met de fabrikant van uw smartphone of
tablet om te controleren of uw apparaat MHL ondersteunt.
aSluit de MHL-kabel aan op de Micro-USB-poort van uw apparaat.
bSluit het andere uiteinde aan op de HDMI1/MHL-poort van de
projector.
Let op
Als u een MHL-kabel aansluit die geen ondersteuning biedt voor de MHL-
standaarden, kan de smartphone of tablet warm worden, lekken of
ontploffen.
De aangesloten smartphone of tablet begint op te laden wanneer de
beelden worden geprojecteerd. Als u de aansluiting uitvoert met een
MHL-HDMI-conversieadapter, werkt het opladen van de smartphone
of tablet mogelijk niet of kunt u mogelijk geen handelingen uitvoeren
met de afstandsbediening van de projector.
a• Het opladen zal mogelijk niet werken als u veel stroom
verbruikt, zoals bij het afspelen van een film.
• Het opladen werkt niet wanneer de projector in stand-by
modus is of als de batterij in een smartphone of tablet leeg is.
aAls de beelden niet correct worden geprojecteerd, moet u de MHL-
kabel loskoppelen en opnieuw aansluiten.
Projectoraansluitingen 32
Aansluiten op videobronnen
Volg de instructies in deze secties voor het aansluiten van video-apparaten op
de projector.
a• Als de poort op het apparaat dat u aansluit een vreemde vorm heeft,
gebruik dan de kabel die bij het apparaat werd geleverd of een
optionele kabel voor het aansluiten op de projector.
• Voor de verschillende uitgangssignalen van de aangesloten
videoapparatuur zijn er verschillende kabels.
• Sommige soorten videoapparatuur kunnen verschillende soorten
signalen produceren. Raadpleeg de gebruikershandleiding van de
videoapparatuur als u wilt weten welke signalen kunnen worden
uitgevoerd.
gg Verwante koppelingen
• "Aansluiten op een HDMI-videobron" pag.32
• "Aansluiten op een Component-naar-VGA-videobron" pag.32
• "Aansluiten op een samengestelde videobron" pag.33
Aansluiten op een HDMI-videobron
Als uw videobron een HDMI-poort heeft, kunt u deze aansluiten op de
projector met een HDMI-kabel en het geluid van de beeldbron verzenden met
het geprojecteerde beeld.
Let op
Schakel de videobron niet in voordat u deze hebt aangesloten op de projector.
Hierdoor kunt u de projector beschadigen.
aSluit de HDMI-kabel aan op de HDMI-uitgang van uw videobron.
bSluit het andere uiteinde aan op de HDMI-poort van de projector.
aAls u problemen ondervindt met de geluidsweergave via de HDMI-
aansluiting, sluit dan ene uiteinde van een in de handel verkrijgbare 3,5
mm stereo-minijack audiokabel aan op de Audio-poort van de
projector en het andere uiteinde op de audio-uitgang van uw
videobron. Selecteer de audio-ingang waarop u hebt aangesloten in het
menu Uitgebreid van de projector.
sUitgebreid >A/V-instellingen >HDMI1-audio-uitvoer
sUitgebreid >A/V-instellingen >HDMI2-audio-uitvoer
sUitgebreid >A/V-instellingen >HDMI3-audio-uitvoer
gg Verwante koppelingen
• "Instellingen configuratie van de projector - menu Uitgebreid" pag.186
Aansluiten op een Component-naar-VGA-videobron
Als uw videobron componentvideo-ingangspoorten heeft, kunt u deze
aansluiten op de projector met een component-naar-VGA-videokabel.
Afhankelijk van de componentpoorten, zult u mogelijk een adapterkabel
moeten gebruiken, samen met een componentvideokabel.
Projectoraansluitingen 33
U kunt geluid afspelen via het luidsprekersysteem van de projector door een
stereo-minijack audiokabel aan te sluiten.
a• Wanneer u een beeldbron projecteert die is aangesloten op de poort
Monitor Out/Computer2, stelt u Monitoruitgang in op Computer2
in het menu Uitgebreid van de projector.
sUitgebreid >Bewerking >Monitoruitgang
• U kunt de poort die wordt gebruikt voor de audio-invoer ook
instellen via het menu Uitgebreid van de projector.
sUitgebreid >A/V-instellingen >Audio-uitvoer
• Controleer of de audiokabel voorzien is van het label "Geen
weerstand".
aSluit de componentconnectors aan op de met kleur gecodeerde
componentvideo-uitgangspoorten van uw videobron.
aDe poorten zijn doorgaans gelabeld als Y, Pb, Pr of Y, Cb, Cr. Als
u een adapter gebruikt, kunt u deze connectors aansluiten op uw
componentvideokabel.
bSluit de VGA-connector aan op een Computer-poort op de projector.
cMaak de schroeven op de VGA-aansluiting vast.
dSluit de audiokabel aan op de audio-uitgangen van uw videobron.
eSluit het andere uiteinde aan op de Audio-poort van de projector.
Als uw beeldkleuren niet juist verschijnen, moet u wellicht de instelling
Ingangssignaal in het menu Signaal van de projector wijzigen.
sSignaal >Geavanceerd >Ingangssignaal
gg Verwante koppelingen
• "Instellingen ingangssignaal - Menu Signaal" pag.181
Aansluiten op een samengestelde videobron
Als uw videobron een samengestelde-videopoort heeft, kunt u deze aansluiten
op de projector met een videokabel in RCA-stijl of een A/V-kabel.
U kunt geluid afspelen via het luidsprekersysteem van de projector door een
stereo-minijack audiokabel aan te sluiten.
Projectoraansluitingen 34
aControleer of de audiokabel voorzien is van het label "Geen weerstand".
aSluit de kabel met de gele connector aan op de gele video-uitgang van
uw videobron.
bSluit het andere uiteinde aan op de Video-poort van de projector.
cSluit de audiokabel aan op de audio-uitgangen van uw videobron.
dSluit het andere uiteinde aan op de Audio-poort van de projector.
Aansluiten op externe USB-apparaten
Volg de instructies in deze secties voor het aansluiten van externe USB-
apparaten op de projector.
gg Verwante koppelingen
• "Projectie USB-apparaat" pag.34
• "Verbinden met een USB-apparaat" pag.35
• "Een USB-apparaat loskoppelen" pag.35
Projectie USB-apparaat
U kunt beelden en andere inhoud projecteren zonder hierbij een computer of
video-apparaat te gebruiken door één van deze apparaten aan te sluiten op uw
projector:
• USB-flashstation
• Digitale camera of smartphone
• USB-harde schijf
• Viewer multimedia-opslag
Projectoraansluitingen 35
a• Digitale camera's of smartphones moeten apparaten met USB zijn,
geen TWAIN-compatibele apparaten, en moeten compatibel zijn met
de USB-massaopslagklasse.
• USB-harde schijven moeten voldoen aan de volgende vereisten:
• Compatibel met USB-massaopslagklasse (niet alle apparaten van
USB-massaopslagklasse worden ondersteund)
• Geformatteerd in FAT of FAT32
• Met eigen stroomvoorziening via eigen stroomtoevoer (harde
schijven met stroomtoevoer via bus worden niet aanbevolen)
• Vermijd het gebruik van harde schijven met meerdere partities
U kunt diavoorstellingen van afbeeldingsbestanden projecteren naar een
aangesloten USB-apparaat.
gg Verwante koppelingen
• "Een PC Free-presentatie projecteren" pag.120
Verbinden met een USB-apparaat
U kunt uw USB-apparaat aansluiten op de USB-A-poort van de projector en
deze gebruiken voor het projecteren van beelden en andere inhoud.
aAls er een stroomadapter bij uw USB-apparaat is geleverd, sluit u het
apparaat aan op het stopcontact.
bSluit de USB-kabel of het USB-flashstation aan op de USB-A-poort van
de projector zoals weergegeven.
Let op
• Gebruik de USB-kabel die is geleverd bij of is aanbevolen voor gebruik
met het apparaat.
• Sluit geen USB-hub of een USB-kabel die langer is dan 3 meter aan,
anders zal het apparaat mogelijk niet correct werken.
cSluit zo nodig het andere uiteinde aan op uw apparaat.
Een USB-apparaat loskoppelen
Als u klaar bent met de presentatie met een aangesloten USB-apparaat,
koppelt u het apparaat los van de projector.
aSchakel, indien nodig, het apparaat uit en koppel het los.
bKoppel het USB-apparaat los van de projector.
Projectoraansluitingen 36
Aansluiten op een documentcamera
U kunt een documentcamera aansluiten op uw projector voor het projecteren
van beelden die door de camera worden weergegeven.
De verbindingsmethode verschilt afhankelijk van het model van uw Epson-
documentcamera. Raadpleeg de handleiding van de documentcamera voor
meer informatie.
Aansluiten op Externe Uitvoerapparaten
Volg de instructies in deze secties voor het aansluiten van externe apparaten
op de projector.
gg Verwante koppelingen
• "Verbinden met een VGA-monitor" pag.36
• "Aansluiten op Externe Luidsprekers" pag.37
• "Een microfoon aansluiten" pag.37
Verbinden met een VGA-monitor
Als u projector hebt aangesloten op een computer met een Computer-poort,
kunt u ook een externe monitor aansluiten op de projector. Hiermee kunt u
uw presentatie zien op de externe monitor, zelfs als het geprojecteerde beeld
niet zichtbaar is.
a• Als u beelden wilt uitvoeren naar een externe monitor wanneer de
projector is uitgeschakeld: gaat u als volgt te werk:
• Selecteer Communicatie aan als de instelling Stand-by modus in
het menu ECO van de projector.
• Selecteer Altijd als de instelling A/V-uitvoer in het menu
Uitgebreid van de projector.
sUitgebreid >A/V-instellingen >A/V-uitvoer
• Wanneer u beelden uitvoert naar een externe monitor, stelt u de
Monitoruitgang in op Monitor Uit in het menu Uitgebreid van de
projector.
sUitgebreid >Bewerking >Monitoruitgang
• Inhoud die getekend is op het scherm met behulp van de interactieve
functies, wordt niet weergegeven op een externe monitor (EB-
695Wi/EB-685Wi/EB-680Wi/EB-675Wi). Om de getekende inhoud
weer te geven op een externe monitor, gebruikt u de meegeleverde
Easy Interactive Tools.
• Monitoren die een vernieuwingsfrequentie van minder dan 60 Hz
gebruiken, zullen de beelden mogelijk niet correct weergeven.
aZorg dat uw computer is aangesloten op de Computer-poort van de
projector.
a• Als er twee computerpoorten zijn moet u ervoor zorgen dat u
de Computer1-poort gebruikt.
• Alleen analoge RGB-signalen van de Computer1-ingang
kunnen naar een externe monitor worden verstuurd. U kunt
geen ingangssignalen van andere ingangspoorten versturen
noch componentvideosignalen.
Projectoraansluitingen 37
bSluit de kabel van de externe monitor aan op de Monitor Out van de
projector.
Aansluiten op Externe Luidsprekers
Om het geluid van uw presentatie te verbeteren kunt u de projector aansluiten
op luidsprekers met eigen stroomtoevoer. U kunt het volume bedienen vanaf
de afstandsbediening van de projector.
a• Als u audio wilt weergeven vanaf de externe luidsprekers wanneer de
projector is uitgeschakeld: gaat u als volgt te werk:
• Selecteer Communicatie aan als de instelling Stand-by modus in
het menu ECO van de projector.
• Selecteer Altijd als de instelling A/V-uitvoer in het menu
Uitgebreid van de projector.
sUitgebreid >A/V-instellingen >A/V-uitvoer
• U kunt de projector ook aansluiten op een versterker met
luidsprekers.
• Het ingebouwde luidsprekersysteem van de projector wordt
uitgeschakeld wanneer u externe luidsprekers aansluit.
aZorg dat uw computer of videobron is aangesloten op de projector met
zowel audio- als videokabels zoals nodig.
bZoek de geschikte kabel voor het aansluiten op uw externe luidsprekers,
zoals een stereo mini-stekker-naar-connectorkabel of een ander type
kabel of adapter.
cSluit het ene uiteinde van de kabel aan op uw externe luidsprekers zoals
nodig.
dSluit het uiteinde met de stereo ministekker aan op de Audio Out-poort
van uw projector.
Een microfoon aansluiten
U kunt een microfoon aansluiten op de Mic-poort van uw projector om
audio-ondersteuning te bieden tijdens presentaties.
Als u audio wilt weergeven vanaf een microfoon wanneer de projector is
uitgeschakeld: gaat u als volgt te werk:
• Selecteer Communicatie aan als de instelling Stand-by modus in het menu
ECO van de projector.
• Selecteer Altijd als de instelling A/V-uitvoer in het menu Uitgebreid van
de projector.
Projectoraansluitingen 38
a• Microfoonvoeding wordt niet ondersteund.
• Pas Vol. microfooningang aan als het signaal van de microfoon
moeilijk te horen is of als dit te hard is, waardoor gekraak optreedt.
sInstellingen >Vol. microfooningang
aSluit de microfoonkabel aan op de Mic-poort van de projector.
bSchakel indien nodig de microfoon in.
Meerdere projectors van hetzelfde model aansluiten
Als u de interactieve functies van meerdere projectors van hetzelfde model
gebruikt in dezelfde kamer, moet u de projectors synchroniseren. Sluit
hiervoor de optionele afstandsbedieningskabel aan op de SYNC-poort op elke
projector.
aSluit het ene uiteinde van de kabel aan op de SYNC IN-poort op één
projector en het andere uiteinde op de SYNC OUT-poort op de andere
projector.
aAls u drie of meer projectors aansluit, moet u de projectors in
serie aansluiten zoals weergegeven.
bDruk op het bedieningspaneel of de afstandsbediening op [Menu].
Projectoraansluitingen 39
cSelecteer het menu Uitgebreid en druk op [Enter].
dSelecteer de instelling Easy Interactive Function en druk op [Enter].
eSelecteer in de sectie Algemeen de optie Geavanceerd en druk dan op
[Enter].
fSelecteer Projectors synchr. en druk op [Enter].
gSelecteer Vast en druk op [Enter].
hDruk op [Menu] of [Esc] om de menu's af te sluiten.
Projectoraansluitingen 40
a• Als u de projector in dezelfde ruimte gebruikt als een andere
projector die geen ondersteuning biedt voor kabelverbinding,
zet u de instelling Bekab.synchr.mod. op Modus 2 in het
menu Uitgebreid van de projector.
sUitgebreid >Easy Interactive Function >Algemeen >
Geavanceerd >Bekab.synchr.mod.
• Als u niet beschikt over de optionele kabelset voor de
afstandsbediening, wijzigt u de instelling Afstand projectoren
in het menu Uitgebreid van de projector.
sUitgebreid >Easy Interactive Function >Algemeen >
Geavanceerd >Afstand projectoren
Batterijen in de afstandsbediening plaatsen 41
De afstandsbediening werkt met twee AA-batterijen die bij de projector zijn
geleverd.
Let op
Lees de Veiligheidsvoorschriften voordat u aan de slag gaat met de batterijen.
aVerwijder de batterijklep zoals weergegeven.
bPlaats de batterijen met de uiteinden +en –in de weergegeven richting.
Waarschuwing
Plaats de batterijen aan de hand van de plus- (+) en mintekens (–) in de
batterijhouder. Als de batterijen verkeerd worden gebruikt, kan hij
ontploffen of gaan lekken en brand, letsel of productschade veroorzaken.
cPlaats de batterijklep terug en druk deze omlaag tot de klep op zijn
plaats klikt.
Batterijen in de pennen installeren 42
Elke pen gebruikt een AA-batterij.
Let op
Lees de Veiligheidsvoorschriften voordat u aan de slag gaat met de batterij.
aOpen de batterijklep zoals weergegeven.
bPlaats de batterij met de uiteinden + en – in de weergegeven richting.
Waarschuwing
Plaats de batterij aan de hand van de plus- (+) en mintekens (–) in de
batterijhouder. Als de batterij verkeerd wordt gebruikt, kan hij ontploffen of
gaan lekken en brand, letsel of productschade veroorzaken.
cPlaats de batterijklep terug en druk deze omlaag tot de klep op zijn
plaats klikt.
Gebruik van de afstandsbediening 43
Met de afstandsbediening kunt u de projector bedienen vanaf nagenoeg overal
in de kamer.
Zorg dat u de afstandsbediening naar de ontvangers op de projector richt
binnen de hier weergegeven afstand en hoeken.
aVermijd het gebruik van de afstandsbediening in omstandigheden met
felle tl-lampen of in direct zonlicht, anders zal de projector niet
reageren op opdrachten. Als u de afstandsbediening langere tijd niet
zult gebruiken, moet u de batterijen verwijderen.
De basisfuncties van de projector gebruiken
Volg de instructies in deze secties om de basisfuncties van de projector te gebruiken.
gg Verwante koppelingen
• "De projector inschakelen" pag.45
• "De projector uitschakelen" pag.48
• "De datum en tijd instellen" pag.49
• "De taal voor de menu's van de projector selecteren" pag.51
• "Projectiemodi" pag.52
• "Scherpstellen op het beeld" pag.54
• "De beeldhoogte aanpassen" pag.57
• "Beeldvorm" pag.58
• "De grootte van het beeld aanpassen met de knoppen" pag.65
• "De beeldpositie bijstellen" pag.66
• "Een beeldbron selecteren" pag.67
• "Hoogte-breedteverhouding beeld" pag.69
• "Kleurmodus" pag.72
• "De beeldkleur aanpassen" pag.74
• "Het volume regelen met de volumeknoppen" pag.76
De projector inschakelen 45
Zat de computer of videoapparatuur die u wilt gebruiken aan nadat u de
projector hebt ingeschakeld.
aSluit de voedingskabel aan op de voedingsingang van de projector en
steek de stekker in het stopcontact.
Het voedingslampje van de projector licht blauw op. Dit geeft aan dat
de projector stroom krijgt, maar nog niet is ingeschakeld (de projector
staat in stand-bymodus).
bDruk op de voedingsknop op het bedieningspaneel of de
afstandsbediening om de projector in te schakelen.
De projector piept en het statuslampje knippert blauw terwijl de
projector bezig is met opwarmen. Zodra de projector is opgewarmd,
stopt het statuslampje met knipperen en wordt het blauw.
Probeer het volgende als u geen geprojecteerd beeld ziet.
• Schakel de aangesloten computer of het video-apparaat in.
• Wijzig de schermuitgang van de computer wanneer u een laptop gebruikt.
• Stop een dvd of andere videomedia en druk op Afspelen (indien nodig).
• Druk op de afstandsbediening of het bedieningspaneel op de knop [Source
Search] om de bron te detecteren.
• Druk op de afstandsbediening op de knop voor de gewenste videobron.
• Als het Startscherm wordt weergegeven, selecteert u de bron die u wilt
projecteren.
Waarschuwing
• Kijk nooit direct in de projectorlens wanneer de lamp brandt. Dit kan schade
aan uw ogen veroorzaken en is vooral gevaarlijk voor kinderen.
• Wanneer u de projector van op een afstand inschakelt met behulp van de
afstandsbediening, moet u ervoor zorgen dat er niemand in de lens kijkt.
• Blokkeer tijdens de projectie het licht van de projector niet met een boek of
andere objecten. Als het licht van de projector wordt geblokkeerd, wordt het
gebied waarop het licht schijnt warm waardoor het kan smelten, verbranden of
vlam vatten. De lens kan ook warm worden door het gereflecteerde licht
waardoor de projector ook defect kan raken. Om de projectie te stoppen,
gebruikt u de knop A/V Mute of schakelt u de projector uit.
• Als lichtbron van de projector wordt een kwiklamp met hoge interne druk
gebruikt. Als de lamp wordt onderworpen aan trillingen of schokken, of als deze
te lang is gebruikt, kan de lamp breken of niet inschakelen. Als de lamp ontploft,
kunnen er niet alleen gassen vrijkomen, maar ook kleine glasfragmenten die
kunnen verspreid worden. Dit kan letsel veroorzaken. Zorg dat u de
onderstaande instructies naleeft.
• Demonteer of beschadig de lamp niet of stel deze niet bloot aan impact.
• Breng uw gezicht niet dicht bij de projector terwijl deze in gebruik is.
• Er moet met bijzondere aandacht te werk worden gegaan wanneer de projector
aan een muur of plafond is gemonteerd omdat er kleine stukjes glas kunnen
vallen wanneer het lampdeksel wordt verwijderd. Wanneer u de projector
schoonmaakt of de lamp zelf vervangt, moet u goed opletten dat er geen
dergelijke stukjes glas in uw ogen of mond terechtkomen.
Als de lamp breekt moet u het gebied onmiddellijk verluchten. Neem ook
contact op met een arts als er fragmenten gebroken glas zijn ingeademd of in de
ogen of mond zijn terechtgekomen.
De projector inschakelen 46
a• Wanneer de instelling Dir. Inschakelen is ingesteld op Aan in het
menu Uitgebreid van de projector, wordt de projector ingeschakeld
zodra u deze aansluit. Houd ermee rekening dat de projector ook
automatisch wordt ingeschakeld na herstel van een stroomuitval.
sUitgebreid >Bewerking >Dir. Inschakelen
• Als u een specifieke poort selecteert als de instelling Autom.
inschakeling in het menu Uitgebreid van de projector, wordt de
projector ingeschakeld zodra deze een signaal of kabelaansluiting van
deze poort detecteert.
sUitgebreid >Bewerking >Autom. inschakeling
gg Verwante koppelingen
• "Startscherm" pag.46
• "Instellingen configuratie van de projector - menu Uitgebreid" pag.186
• "Instellingen configuratie van de projector - menu ECO" pag.199
Startscherm
Met de functie Startscherm kunt u gemakkelijk een beeldbron selecteren en
nuttige functies openen. U kunt het Startscherm weergeven door op het
bedieningspaneel of de afstandsbediening op de knop [Home] te drukken. Het
Startscherm wordt ook weergegeven wanneer u de projector inschakelt en er
geen signaal wordt ingevoerd vanaf de geselecteerde ingangsbron.
Druk op de pijlknoppen op het bedieningspaneel of de afstandsbediening om
een menu-item te selecteren en druk dan op [Enter].
U kunt ook menu-items selecteren met de interactieve pen of met uw vinger
(EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi).
ASelecteert de bron die u wilt projecteren.
BToont de QR-code en projecteert gegevens op een smartphone of tablet.
CToont het Help-scherm.
DSluit het startscherm.
EMaakt instellingen voor de interactieve functies (EB-695Wi/EB-685Wi/EB-
680Wi/EB-675Wi).
FToont de huidige projectorstatus wanneer u de instellingen zoals
Stroomverbruik wijzigt op het Startscherm met de interactieve pen of uw
vinger (EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi).
GVoert de menuopties uit die zijn toegewezen aan de instelling Startscherm in
het menu Uitgebreid van de projector.
HProjecteert twee beelden van verschillende beeldbronnen tegelijk door het
geprojecteerde scherm te splitsen.
De projector inschakelen 47
ISelecteert de helderheidsmodus van de projectorlamp.
aHet Startscherm verdwijnt na 10 minuten inactiviteit.
gg Verwante koppelingen
• "Beeldvorm" pag.58
• "Instellingen configuratie van de projector - menu Uitgebreid" pag.186
• "Een QR-code gebruiken voor het aansluiten op een mobiel apparaat"
pag.160
• "De projectormenu's gebruiken" pag.177
• "De Help-schermen van de projector gebruiken" pag.229
• "Aansluiten op een computer" pag.28
De projector uitschakelen 48
Schakel de projector uit na gebruik.
a• Schakel dit product uit wanneer het niet in gebruik is om de
levensduur van de projector te verlengen. De levensduur van de lamp
verschilt afhankelijk van de geselecteerde modus, de
omgevingsomstandigheden en het gebruik. De helderheid vermindert
na verloop van tijd.
aDruk op de voedingsknop op het bedieningspaneel of de
afstandsbediening.
De projector toont een scherm met de bevestiging van het uitschakelen.
bDruk opnieuw op de voedingsknop. (Druk op een willekeurige andere
knop om het apparaat ingeschakeld te houden.)
De projector piept twee keer, de lamp wordt uitgeschakeld en het
statuslampje dooft.
aMet de Instant Off-technologie van Epson is er geen
afkoelperiode zodat u de projector altijd meteen kunt inpakken
en meenemen.
cOm de projector te transporteren of op te bergen, controleer of het
voedingslampje blauw is (niet knipperend) en het statuslampje uit is.
Koppel dan de voedingskabel los.
De datum en tijd instellen 49
U kunt de datum en tijd instellen voor de beamer (EB-695Wi/EB-685Wi/EB-
680Wi/EB-675Wi).
aZet de projector aan.
bDruk op het bedieningspaneel of de afstandsbediening op [Menu].
cSelecteer het menu Uitgebreid en druk op [Enter].
dSelecteer de instelling Bewerking en druk op [Enter].
eSelecteer de instelling Datum & tijd en druk op [Enter].
U ziet dit scherm:
fSelecteer de instelling Datum & tijd en druk op [Enter].
U ziet dit scherm:
gSelecteer Datum, druk op [Enter] en gebruik het weergegeven
toetsenbord om de datum van vandaag in te voeren.
hSelecteer Tijd, druk op [Enter] en gebruik het weergegeven toetsenbord
om de huidige tijd in te voeren.
iSelecteer Tijdsverschil (UTC), druk op [Enter] en stel het tijdverschil
met de gecoördineerde universele tijd in.
jWanneer u klaar bent, selecteert u Instellen en drukt u op [Enter].
De datum en tijd instellen 50
kOm de zomertijd te activeren, selecteert u de instelling Zomertijd
instellen en drukt u op [Enter]. Selecteer dan de instellingen.
lWanneer u klaar bent, selecteert u Instellen en drukt u op [Enter].
mOm de tijd automatisch bij te werken via een tijdserver op internet,
selecteert u de instelling Internettijd en drukt u op [Enter]. Selecteer
dan de instellingen.
nWanneer u klaar bent, selecteert u Instellen en drukt u op [Enter].
oDruk op [Menu] of [Esc] om de menu's af te sluiten.
De taal voor de menu's van de projector selecteren 51
Als u de menu's en berichten van de projector in een andere taal wilt
weergeven, kunt u de instelling Taal wijzigen.
aZet de projector aan.
bDruk op het bedieningspaneel of de afstandsbediening op [Menu].
cSelecteer het menu Uitgebreid en druk op [Enter].
dSelecteer de instelling Taal en druk op [Enter].
eSelecteer de taal die u wilt gebruiken en druk op [Enter].
fDruk op [Menu] of [Esc] om de menu's af te sluiten.
Projectiemodi 52
Afhankelijk van de manier waarop u de projector hebt geplaatst, is het
mogelijk dat u de projectiemodus moet wijzigen zodat uw beelden correct
worden geprojecteerd.
•Voorkant is voor het projecteren vanaf een tafel die voor het scherm staat.
•Voor/Ondersteboven (standaardinstelling) spiegelt het beeld verticaal om
ondersteboven te projecteren vanaf een plafond- of wandbeugel.
•Achterkant spiegelt het beeld horizontaal om te projecteren van achter een
doorzichtig scherm.
•Achter/Ondersteboven spiegelt het beeld verticaal en horizontaal om te
projecteren vanaf een plafond- of wandmontage en van achter een
doorzichtig scherm.
gg Verwante koppelingen
• "De projectiemodus wijzigen via de afstandsbediening" pag.52
• "De projectiemodus wijzigen via de menu's" pag.52
• "Configuratie van de projector en opties voor de montage" pag.26
De projectiemodus wijzigen via de afstandsbediening
U kunt de projectiemodus wijzigen om het beeld verticaal te spiegelen.
aSchakel de projector in en geef een beeld weer.
bHoud de knop [A/V Mute] op de afstandsbediening 5 seconden
ingedrukt.
Het beeld verdwijnt kort en verschijnt opnieuw verticaal gespiegeld.
cOm de projectie terug te zetten naar de originele modus, houdt u de
knop [A/V Mute] opnieuw 5 seconden ingedrukt.
De projectiemodus wijzigen via de menu's
Via de menu's van de projector kunt u de projectiemodus wijzigen om het
beeld verticaal en/of horizontaal te spiegelen.
aSchakel de projector in en geef een beeld weer.
bDruk op het bedieningspaneel of de afstandsbediening op [Menu].
Projectiemodi 53
cSelecteer het menu Uitgebreid en druk op [Enter].
dSelecteer Projectie en druk op [Enter].
eSelecteer een projectiemodus en druk op [Enter].
fDruk op [Menu] of [Esc] om de menu's af te sluiten.
Scherpstellen op het beeld 54
U kunt het testpatroon weergeven en daarna de focus aanpassen.

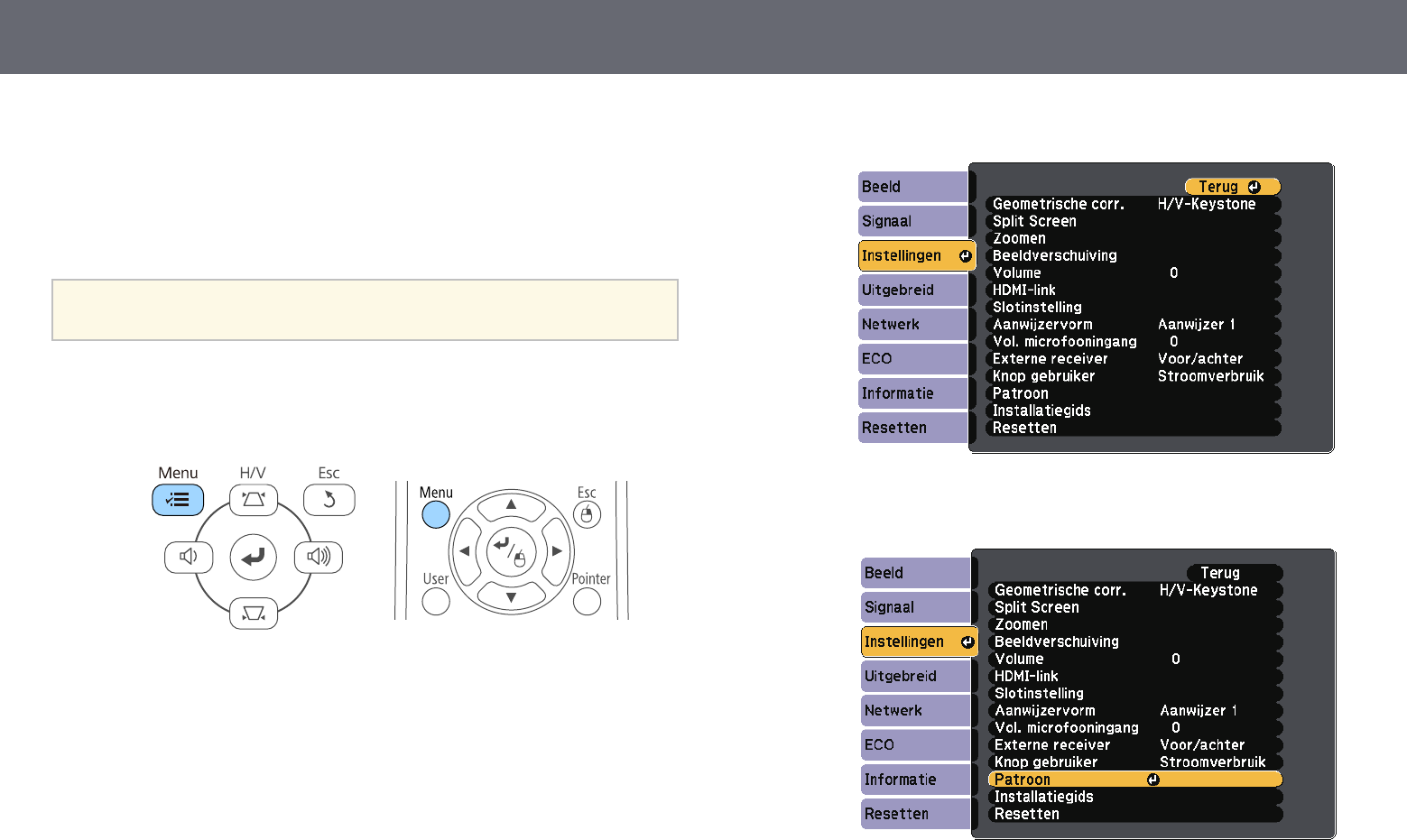

aDruk op het bedieningspaneel of de afstandsbediening op [Menu].
bSelecteer het menu Instellingen en druk op [Enter].
cSelecteer Patroon en druk op [Enter].
dSelecteer Testpatroon en druk op [Enter].
aBij het projecteren van beelden op een 4:3 scherm met een
breedbeeldprojector, selecteert u 4:3 voor Installatiehandleiding
in het menu Instellingen van de projector.
Scherpstellen op het beeld 55
eOpen de klep van het luchtfilter. fVerplaats de hendel voor scherpteregeling en stel de scherpte af op het
midden onderaan op het geprojecteerde scherm.
Scherpstellen op het beeld 56
gControleer of de focus overeenkomt met de hoeken van het
geprojecteerde scherm.
aAls er gebieden onscherp zijn, gebruik dan de focushendel voor
het aanpassen totdat de hoeken dezelfde focus hebben.
hDruk op [Esc] op de afstandsbediening of het bedieningspaneel om het
testpatroon te verwijderen.
De beeldhoogte aanpassen 57
Als u projecteert vanaf een tafel of een ander plat oppervlak en het beeld te
hoog of te laag is, kunt u de beeldhoogte aanpassen met de verstelbare voeten
van de projector (alleen voor modellen die met voeten zijn geleverd).
Hoe groter de kantelhoek, des te moeilijker wordt het om scherp te stellen.
Plaats de projector zo dat slechts een kleine kantelhoek nodig is.
aSchakel de projector in en geef een beeld weer.
bOm de beeldhoogte aan te passen, draait u aan de voeten vooraan of
achteraan om ze uit of in te trekken.
ASchuif de voeten aan de voor- of achterzijde uit.
BTrek de voeten aan de voor- of achterzijde in.
cAls het beeld is gekanteld, draait u aan de voet aan de achterkant om de
hoogte te regelen.
ADe achterste voet uitschuiven
BDe achterste voet intrekken
Als het geprojecteerde beeld niet rechthoekig is, moet u de beeldvorm
aanpassen.
gg Verwante koppelingen
• "Beeldvorm" pag.58
Beeldvorm 58
U kunt een gelijkmatige, rechthoekige vorm projecteren door de projector
direct voor het midden van het scherm te plaatsen en waterpas te houden. Als
u de projector in een hoek op het scherm plaatst, omhoog of omlaag kantelt of
naar een zijde kantelt, moet u mogelijk de vorm van het beeld corrigeren.
gg Verwante koppelingen
• "De beeldvorm corrigeren met de keystone-knoppen" pag.58
• "De beeldvorm corrigeren met Quick Corner" pag.59
• "De vorm van een beeld corrigeren met gebogen oppervlak" pag.61
De beeldvorm corrigeren met de keystone-knoppen
U kunt de keystone-correctieknoppen van de projector gebruiken om de
vorm van een beeld dat niet rechthoekig is, te corrigeren.
U kunt de keystone-knoppen gebruiken voor het corrigeren van beelden tot 3º
rechts, links, omhoog of omlaag.
aSchakel de projector in en geef een beeld weer.
bDruk op één van de verticale keystone-aanpassingsknoppen op het
bedieningspaneel om het Keystone-aanpassingsscherm weer te geven.
Beeldvorm 59
cDruk op een keystone-knop om de beeldvorm aan te passen.
Na de correctie is uw beeld iets kleiner.
aAls de projector buiten uw bereik is geïnstalleerd, kunt u de
vorm van het beeld ook corrigeren met de afstandsbediening.
sInstellingen >Geometrische corr. >H/V-Keystone
gg Verwante koppelingen
• "Instellingen projectorfuncties - menu Instellingen" pag.183
De beeldvorm corrigeren met Quick Corner
U kunt de instelling Quick Corner van de projector gebruiken om de vorm en
grootte van een beeld dat niet rechthoekig is, te corrigeren.
aSchakel de projector in en geef een beeld weer.
bDruk op het bedieningspaneel of de afstandsbediening op [Menu].
Beeldvorm 60
cSelecteer het menu Instellingen en druk op [Enter].
dSelecteer Geometrische corr. en druk op [Enter].
eSelecteer Quick Corner en druk op [Enter]. Druk opnieuw op [Enter]
indien dat nodig is.
U ziet het scherm voor het selecteren van gebieden.
fGebruik de pijlknoppen om de hoek te selecteren van het beeld dat u
wilt aanpassen. Druk vervolgens op [Enter].
aOm de correcties voor Quick Corner te resetten, houdt u [Esc]
ongeveer twee seconden ingedrukt terwijl het
gebiedsselectiescherm wordt weergegeven en selecteer dan Ja.
gDruk op de pijlknoppen om de beeldvorm aan te passen, zoals nodig.
Beeldvorm 61
Om terug te keren naar het scherm voor de gebiedsselectie, drukt u op
[Enter].
a• Als u dit scherm ziet, kunt u de vorm niet verder aanpassen in
de richting die wordt aangegeven door de grijze driehoek.
hHerhaal stappen 6 en 7 als u nog meer hoeken wilt aanpassen.
iDruk op [Esc] wanneer u klaar bent.
De instelling Geometrische corr. is nu ingesteld op Quick Corner in het
menu Instellingen van de projector. Wanneer u de volgende keer op de
keystone-aanpassingsknoppen op het bedieningspaneel drukt, verschijnt het
scherm voor de gebiedsselectie.
gg Verwante koppelingen
• "Instellingen projectorfuncties - menu Instellingen" pag.183
De vorm van een beeld corrigeren met gebogen
oppervlak
U kunt de instelling Boogcorrectie gebruiken om de vorm van een beeld dat
wordt geprojecteerd op een gebogen of bolvormig oppervlak aan te passen.
aSchakel de projector in en geef een beeld weer.
bDruk op het bedieningspaneel of de afstandsbediening op [Menu].
Beeldvorm 62
cSelecteer het menu Instellingen en druk op [Enter].
dSelecteer Geometrische corr. en druk op [Enter].
eSelecteer Boogcorrectie en druk op [Enter].
fSelecteer Boogcorrectie en druk op [Enter].
U ziet het scherm voor het selecteren van gebieden.
gGebruik de pijlknoppen om het gebied van het beeld dat u wilt
aanpassen, te selecteren en druk dan op [Enter].
Beeldvorm 63
aOm de instellingen voor Boogcorrectie te resetten, houdt u [Esc]
ongeveer twee seconden ingedrukt terwijl het
gebiedsselectiescherm wordt weergegeven en selecteer dan Ja.
hDruk op de pijlknoppen om de beeldvorm van het geselecteerde gebied
aan te passen, zoals nodig.
Om terug te keren naar het scherm voor de gebiedsselectie, drukt u op
[Enter].
aAls u dit scherm ziet, kunt u de vorm niet verder aanpassen in de
richting die wordt aangegeven door de grijze driehoek.
iHerhaal stappen 7 en 8 als u nog meer hoeken wilt aanpassen.
jDruk op [Esc] wanneer u klaar bent.
aOm de huidige vorm van een beeld dat u hebt aangepast op te
slaan, selecteert u Opslaan in geheugen in de instelling
Boogcorrectie. U kunt maximaal drie beeldvormen opslaan in
het geheugen Boogcorrectie.
gg Verwante koppelingen
• "De beeldvorminstelling laden uit het geheugen" pag.63
De beeldvorminstelling laden uit het geheugen
U kunt de instellingen die u in de instelling Boogcorrectie hebt gemaakt en
opgeslagen, laden.
aVoordat u het geheugen laadt, moet u ervoor zorgen dat de instelling
Geometrische corr. is ingesteld op Boogcorrectie in het menu
Instellingen van de projector.
aSchakel de projector in en geef een beeld weer.
Beeldvorm 64
bHoud de knop [Num] op de afstandsbediening ingedrukt en druk dan
op de numerieke knop (1, 2 of 3) die overeenkomt met het nummer
van de opgeslagen instelling.
cAls u klaar bent met het laden van de instellingen, volgt u de instructies
op het scherm.
a• U kunt de instellingen ook laden via Ophalen uit geheugen in het
menu Instellingen van de projector.
• Wanneer een MHL-compatibel mobiel apparaat is aangesloten op de
projector, laadt u de instellingen van Ophalen uit geheugen in het
menu Instellingen van de projector.
sInstellingen >Geometrische corr. >Boogcorrectie >Ophalen uit
geheugen
De grootte van het beeld aanpassen met de knoppen 65
U kunt de grootte van het beeld wijzigen met de knoppen Veraf en Kortbij.
aSchakel de projector in en geef een beeld weer.
bDruk op de knop Veraf op het bedieningspaneel van de projector om
het beeld te vergroten. Druk op de knop Kortbij om het beeld te
verkleinen.
De beeldpositie bijstellen 66
U kunt de functie Beeldverschuiving gebruiken voor het aanpassen van de
beeldpositie zonder de projector te verplaatsen.
aDeze functie is niet beschikbaar als de optie Zoomen is ingesteld op de
breedste instelling.
aSchakel de projector in en geef een beeld weer.
bPas de beeldgrootte aan met de knoppen Veraf en Kortbij.
Nadat u de beeldgrootte hebt aangepast, verschijnt het scherm
Beeldverschuiving automatisch.
cGebruik de pijlknoppen op de projector of afstandsbediening om de
beeldpositie aan te passen.
aU kunt het beeld diagonaal verschuiven door op een willekeurig
paar aangrenzende toetsen op het bedieningspaneel of
afstandsbediening te drukken.
dDruk op de [Esc]-knop om het instelscherm te sluiten.
Het instelscherm verdwijnt indien u gedurende ongeveer 10 seconden
geen bediening uitvoert.
a• De ingestelde Beeldverschuiving blijft bewaard wanneer de projector
wordt uitgeschakeld. U moet de positie opnieuw afstellen wanneer u
de installatieplaats of hoek van de projector verandert.
• U kunt ook het menu Instellingen gebruiken voor het aanpassen van
de instelling Beeldverschuiving.
Een beeldbron selecteren 67
Wanneer meerdere beeldbronnen, zoals een computer en dvd-speler, zijn
aangesloten op de projector, kunt u schakelen tussen de beeldbronnen.
aControleer of de aangesloten beeldbron die u wilt gebruiken, is
ingeschakeld.
bPlaats voor videobeeldbronnen een dvd of andere videomedia en druk
op Afspelen.
cVoer één van de volgende bewerkingen uit:
• Druk op het bedieningspaneel of de afstandsbediening op de knop
[Source Search] tot u het beeld ziet van de gewenste bron.
aDit scherm wordt weergegeven wanneer er geen beeldsignaal
is gedetecteerd. Controleer de kabelaansluitingen tussen de
projector en beeldbron.
• Druk op de afstandsbediening op de knop voor de gewenste bron.
Als er meer dan één poort is voor die bron, drukt u opnieuw op de
knop om te bladeren door de bronnen.
AComputerpoort bron (Computer1- en Computer2-poorten)
BVideo-, HDMI- en MHL-bronnen (Video-, HDMI1/MHL-, HDMI2-
en HDMI3-poorten)
CUSB-poort bronnen (USB-B-poort en externe apparaten aangesloten
op de USB-A-poorten)
Een beeldbron selecteren 68
DNetwerkbron (LAN)
• Druk op het bedieningspaneel of de afstandsbediening op de knop
[Home].
Selecteer vervolgens de bron die u wilt gebruiken op het weergegeven
scherm.
Hoogte-breedteverhouding beeld 69
De projector kan beelden weergeven in verschillende hoogte-
breedteverhoudingen. Normaal bepaalt het ingangssignaal van uw videobron
de hoogte-breedteverhouding van het beeld. Voor sommige beelden kunt u
echter de beeldverhouding wijzigen zodat deze past op uw scherm.
Als u altijd een specifieke beeldverhouding wilt gebruiken voor een bepaalde
video-invoerbron, kunt u deze selecteren via het menu Signaal van de
projector.
gg Verwante koppelingen
• "De hoogte-breedteverhouding van het beeld wijzigen" pag.69
• "Beschikbare hoogte-breedteverhoudingen van het beeld" pag.69
• "Uiterlijk geprojecteerd beeld met elke Hoogte-breedtemodus" pag.70
• "Instellingen ingangssignaal - Menu Signaal" pag.181
De hoogte-breedteverhouding van het beeld
wijzigen
U kunt de hoogte-breedteverhouding van het weergegeven beeld wijzigen.
aSchakel de projector in en schakel naar de beeldbron die u wilt
gebruiken.
bDruk op de knop [Aspect] op de afstandsbediening.
cOm te bladeren door de beschikbare hoogte-breedteverhoudingen voor
uw ingangssignaal, drukt u herhaaldelijk op de knop [Aspect].
aOm beelden zonder zwarte balken weer te geven, stelt u Resolutie in
op Breed of Normaal in het menu Signaal van de projector in
overeenstemming met de resolutie van de computer.
gg Verwante koppelingen
• "Instellingen ingangssignaal - Menu Signaal" pag.181
Beschikbare hoogte-breedteverhoudingen van het
beeld
U kunt de volgende hoogte-breedteverhoudingen van het beeld selecteren,
afhankelijk van het ingangssignaal van uw beeldbron.
a• In bepaalde hoogte-breedteverhoudingen kunnen, afhankelijk van de
hoogte-breedteverhouding en resolutie van uw ingangssignaal,
zwarte banden en bijgesneden beelden worden geprojecteerd.
• De instelling hoogte-breedteverhouding Automatisch is alleen
beschikbaar voor HDMI-beeldbronnen.
• Het gebruik van de beeldverhoudingsfunctie van de projector voor
het verkleinen, vergroten of splitsen van het geprojecteerde beeld
voor commerciële doeleinden of voor weergave in het openbaar kan
strijdig zijn met de auteursrechten die op de beelden rusten.
Voor projectors met een resolutie van WXGA (1280 × 800)
Hoogte-breedtemodus Beschrijving
Automatisch Stelt de hoogte-breedteverhouding automatisch in
volgens het ingangssignaal en de instelling Resolutie.
Normaal Toont beelden op het volledige projectiegebied en
behoudt de hoogte-breedteverhouding van het beeld.
16:9 Converteert de hoogte-breedteverhouding van het
beeld naar 16:9.
Hoogte-breedteverhouding beeld 70
Hoogte-breedtemodus Beschrijving
Volledig Toont beelden op de volledige grootte van het
projectiegebied, maar behoudt de hoogte-
breedteverhouding niet.
Zoomen Toont beelden op de volledige breedte van het
projectiegebied en behoudt de hoogte-
breedteverhouding van het beeld.
Bronformaat Toont beelden zoals ze zijn (hoogte-breedteverhouding
en resolutie worden behouden).
Voor projectors met een resolutie van XGA (1024 × 768)
Hoogte-breedtemodus Beschrijving
Automatisch Stelt de hoogte-breedteverhouding automatisch in
volgens het ingangssignaal en de instelling Resolutie.
Normaal Toont beelden op het volledige projectiegebied en
behoudt de hoogte-breedteverhouding van het beeld.
4:3 Converteert de hoogte-breedteverhouding van het
beeld naar 4:3.
16:9 Converteert de hoogte-breedteverhouding van het
beeld naar 16:9.
Uiterlijk geprojecteerd beeld met elke Hoogte-
breedtemodus
In bepaalde hoogte-breedteverhoudingen kunnen, afhankelijk van de hoogte-
breedteverhouding en resolutie van uw ingangssignaal, zwarte banden en
bijgesneden beelden worden geprojecteerd. Raadpleeg de volgende tabel om
de positie van zwarte banden en bijgesneden beelden te bevestigen.
aHet beeld voor Bronformaat verschilt afhankelijk van het
ingangssignaal.
Voor projectors met een resolutie van WXGA (1280 × 800)
Hoogte-
breedtemodus
Hoogte-breedteverhouding voor ingangssignalen
16:10 16:9 4:3
Normaal
Automatisch
16:9
Volledig
Zoomen
Bronformaat
Voor projectors met een resolutie van XGA (1024 × 768)
Hoogte-
breedtemodus
Hoogte-breedteverhouding voor ingangssignalen
16:10 16:9 4:3
Normaal
Automatisch
4:3
Hoogte-breedteverhouding beeld 71
Hoogte-
breedtemodus
Hoogte-breedteverhouding voor ingangssignalen
16:10 16:9 4:3
16:9
Kleurmodus 72
De projector biedt verschillende kleurmodi die zorgen voor een optimale
helderheid, contrast en kleur voor verschillende weergave-omgevingen en
beeldtypes. U kunt de modus selecteren die past bij uw beeld en omgeving of
u kunt experimenteren met de beschikbare modi.
gg Verwante koppelingen
• "De kleurmodus wijzigen" pag.72
• "Beschikbare kleurmodi" pag.72
• "Instelling Autom. iris" pag.72
De kleurmodus wijzigen
U kunt de Kleurmodus van de projector wijzigen via de afstandsbediening om
het beeld te optimaliseren voor uw weergave-omgeving.
aSchakel de projector in en schakel naar de beeldbron die u wilt
gebruiken.
bDruk op de knop [Color Mode] op de afstandsbediening om de
Kleurmodus te wijzigen.
De naam van de Kleurmodus verschijnt kort op het scherm en daarna
wijzigt het uiterlijk van het beeld.
cOm te bladeren door alle beschikbare kleurmodi voor uw
ingangssignaal, drukt u herhaaldelijk op de knop [Color Mode].
aU kunt de instelling Kleurmodus ook configureren in het menu Beeld
van de projector.
gg Verwante koppelingen
• "Instellingen Beeldkwaliteit - menu Beeld" pag.179
Beschikbare kleurmodi
U kunt de projector instellen voor het gebruik van deze kleurmodi,
afhankelijk van de ingangsbron die u gebruikt:
Kleurmodus Beschrijving
Presentatie Optimaal voor presentaties in kleur en
televisiebeelden in een heldere kamer, met levendige
beelden in scherp contrast.
Dynamisch Optimaal voor het projecteren in een heldere ruimte.
Dit is de helderste modus.
Cinema Optimaal voor films die worden geprojecteerd in een
donkere ruimte met beelden in natuurlijke
kleurtinten.
sRGB Optimaal voor stilstaande beelden die worden
geprojecteerd in een heldere ruimte en voldoen aan de
sRGB-kleurstandaard.
Schoolbord Optimaal voor presentaties op een groen schoolbord
(past de kleuren overeenkomstig aan).
Instelling Autom. iris
U kunt Autom. iris inschakelen om het beeld automatisch te optimaliseren op
basis van de helderheid van de inhoud.
Deze instelling is beschikbaar voor de kleurmodus Dynamisch of Cinema.
Kleurmodus 73
aSchakel de projector in en schakel naar de beeldbron die u wilt
gebruiken.
bDruk op het bedieningspaneel of de afstandsbediening op [Menu].
cSelecteer het menu Beeld en druk op [Enter].
dSelecteer Autom. iris en druk op [Enter].
eKies één van de volgende opties en druk op [Enter]:
•Hoge snelheid om de helderheid aan te passen zodra de scène
verandert.
•Normaal voor een standaard helderheidsaanpassing.
fDruk op [Menu] of [Esc] om de menu's af te sluiten.
De beeldkleur aanpassen 74
U kunt verschillende aspecten van de manier waarop kleuren worden
weergegeven in uw geprojecteerde beelden, fijn afstemmen.
gg Verwante koppelingen
• "De tint, verzadiging en helderheid aanpassen" pag.74
De tint, verzadiging en helderheid aanpassen
U kunt de instellingen Tint, Verzadiging en Helderheid opgeven voor
individuele beeldkleuren.
aSchakel de projector in en schakel naar de beeldbron die u wilt
gebruiken.
bDruk op het bedieningspaneel of de afstandsbediening op [Menu].
cSelecteer het menu Beeld en druk op [Enter].
dSelecteer Geavanceerd en druk op [Enter].
eSelecteer RGBCMY en druk op [Enter].
fDoe het volgende zoals nodig voor elke kleur: R (rood), G (groen), B
(blauw), C (cyaan), M (magenta) en Y (geel):
• Om de algemene tint van de kleur aan te passen naar blauwachtig -
groenachtig - roodachtig, past u de instelling Tint aan.
• Om de algemene levendigheid van de kleur aan te passen, past u de
instelling Verzadiging aan.
De beeldkleur aanpassen 75
• Om de algemene helderheid van de kleur aan te passen, past u de
instelling Helderheid aan.
gDruk op [Menu] of [Esc] om de menu's af te sluiten.
Het volume regelen met de volumeknoppen 76
De volumeknoppen regelen het interne luidsprekersysteem van de projector.
U kunt ook het volume regelen van elke externe luidspreker die u op de
projector hebt aangesloten.
U moet het volume afzonderlijk regelen voor elke aangesloten ingangsbron.
aSchakel de projector in en start een presentatie.
bDruk op de knoppen [Volume] op de afstandsbediening zoals
weergegeven om het volume te verlagen of te verhogen.
Een volumemeter verschijnt op het scherm.
cOm het volume voor een ingangsbron in te stellen op een specifiek
niveau, selecteert u Volume in het menu Instellingen van de projector.
Let op
Start geen presentatie op een hoog volume. Plotselinge luide geluiden kan leiden
tot gehoorverlies.
Verlaag het volume altijd voordat u het apparaat uitschakelt, zodat u kunt
inschakelen en dan het volume langzaam kunt opvoeren.
gg Verwante koppelingen
• "Instellingen projectorfuncties - menu Instellingen" pag.183
De interactieve functies gebruiken
Volg de instructies in deze secties om de interactieve functies te gebruiken.
gg Verwante koppelingen
• "Interactieve functiemodi" pag.78
• "Het gebruik van interactieve functies voorbereiden" pag.80
• "Tekenen op een geprojecteerd beeld (annotatiemodus)" pag.91
• "Gebruik van het geprojecteerde scherm als whiteboard (Whiteboard modus)" pag.93
• "Computerfuncties Bedienen vanaf een Geprojecteerd Scherm (Modus Computer interactief)" pag.95
• "Interactie met het scherm" pag.101
• "De interactieve functies via een netwerk gebruiken" pag.108
• "Windows-hulpmiddelen voor peninvoer en inkt" pag.109
• "Interactieve functies tijdens het simultaan projecteren van twee beelden" pag.111
• "Interactieve functies bij projectie met twee projectors" pag.114
Interactieve functiemodi 78
U kunt met de interactieve functies de volgende bewerkingen uitvoeren.
a• De interactieve functies zijn alleen beschikbaar voor EB-695Wi/EB-
685Wi/EB-680Wi/EB-675Wi .
• Aanraakbewerkingen met uw vinger zijn alleen beschikbaar voor EB-
695Wi/EB-680Wi .
• In Whiteboard modus kunt u interactieve pennen of uw vinger gebruiken
om op het geprojecteerde "whiteboard" te schrijven.
U hoeft geen computer te gebruiken of extra software te installeren om de
ingebouwde whiteboardtekenfunctie te gebruiken. Dit is handig bij
vergaderingen als vervanging van een whiteboard. U kunt de getekende
inhoud ook opslaan en afdrukken.
• In annotatiemodus kunt u interactieve pennen of uw vinger gebruiken om
notities toe te voegen aan de gegevens die geprojecteerd zijn vanaf een
computer, tablet, documentcamera of andere bron.
Dit helpt u geprojecteerde informatie te benadrukken of aanvullende
notities op te nemen voor effectievere lessen of presentaties. U kunt het
geprojecteerde scherm ook opslaan en afdrukken met uw annotatie.
• In de modus Computer interactief kunt u interactieve pennen of uw vinger
gebruiken zoals u een muis zou gebruiken. Dit stelt u in staat om te
navigeren en te bladeren door de inhoud die is geprojecteerd vanaf uw
computer en om deze te selecteren.
Interactieve functiemodi 79
aU kunt de software Easy Interactive Tools ook gebruiken om te zorgen
voor extra interactieve functies, zoals uw annotaties opslaan en
afdrukken. Raadpleeg de in de software opgenomen
Bedieningshandleiding voor Easy Interactive Tools voor instructies.
gg Verwante koppelingen
• "Computerfuncties Bedienen vanaf een Geprojecteerd Scherm (Modus
Computer interactief)" pag.95
• "Tekenen op een geprojecteerd beeld (annotatiemodus)" pag.91
• "Gebruik van het geprojecteerde scherm als whiteboard (Whiteboard
modus)" pag.93
Het gebruik van interactieve functies voorbereiden 80
Dit hoofdstuk bevat veiligheidsaanwijzingen over het opzetten van en werken
met interactieve pennen of het uitvoeren van aanraakhandelingen met uw
vinger. Lees deze instructies voordat u de interactieve functies gebruikt.
gg Verwante koppelingen
• "Veiligheidsinstructies voor interactieve functies" pag.80
• "De interactieve pennen gebruiken" pag.80
• "De interactieve aanraakbediening gebruiken met uw vinger" pag.85
Veiligheidsinstructies voor interactieve functies
De interactieve functies werken via infraroodcommunicatie. Let op de
volgende belangrijke punten voor het gebruik van deze functie.
• Zorg dat er geen fel licht of zonlicht op de ontvanger van de interactieve pen
en het projectiescherm valt.
• Stof op de ontvanger van de interactieve pen kan de infraroodcommunicatie
storen, waardoor de functies mogelijk niet normaal kunnen worden
gebruikt. Maak de ontvanger schoon als deze vuil is.
• Breng geen verf of stickers aan op de klep van de ontvanger van de
interactieve pen.
• Gebruik geen infrarood-afstandsbediening of infrarood-microfoon in
dezelfde ruimte, omdat de interactieve pen anders slecht zal werken.
• Gebruik geen apparaten die sterke ruis genereren, zoals roterende apparaten
of transformators, in de buurt van de projector. U kunt dan de interactieve
functies mogelijk niet gebruiken.
gg Verwante koppelingen
• "De projector onderhouden" pag.208
De interactieve pennen gebruiken
Uw projector wordt geleverd met een blauwe pen en een oranje pen,
aangeduid met de kleur op het uiteinde van de pen. U kunt een van beide
pennen of beide pennen tegelijk gebruiken (één voor elke kleur).
Controleer of penbatterijen zijn geïnstalleerd.
APenpunt
BBatterij-indicator
CKnop
DRiembevestigingspunt
EBatterijdeksel
Houd de pen vast om deze in te schakelen.
Als u de pen niet langer wilt gebruiken, laat de pen dan uit de buurt van het
projectiescherm.
Let op
• Gebruik geen interactieve pennen met natte handen of op plaatsen waar de
pennen nat kunnen worden. De interactieve pennen zijn niet waterdicht.
• Houd de projector en het projectiescherm buiten het bereik van direct zonlicht
anders zullen de interactieve functies mogelijk niet werken.
Het gebruik van interactieve functies voorbereiden 81
a• Pennen schakelen automatisch uit na 15 seconden wanneer ze
worden neergelegd. Houd de pen vast om deze opnieuw in te
schakelen.
• Voor de beste prestaties houdt u de pen loodrecht op het bord, zoals
hieronder aangegeven. Dek de zwarte band in de buurt van de punt
van de pen niet af.
U kunt het volgende doen met behulp van de pen:
• Schrijven of tekenen op het projectievlak in Whiteboard modus en
annotatiemodus.
• Als u een geprojecteerd item wilt selecteren, zoals een pictogram, tikt u
met de penpunt op het projectievlak.
• Als u op het geprojecteerde scherm wilt tekenen, tikt u met de pen op het
projectievlak en sleept u ermee zoals nodig is.
• Als u de geprojecteerde aanwijzer wilt verplaatsen, zweeft u boven het
oppervlak zonder het aan te raken.
• Om de penbediening te schakelen van tekengereedschap naar een gum of
andere functies die in het menu Uitgebreid van de projector zijn
geselecteerd, drukt u op de knop op de zijkant.
sUitgebreid >Easy Interactive Function >Algemeen >Geavanceerd
>Actie voor penknop
• De pen als muis gebruiken in de modus Computer interactief.
• Om links te klikken, tikt u met de penpunt op het bord.
• Om te dubbelklikken, tikt u twee keer met de penpunt.
• Om rechts te klikken, drukt u op de knop aan de zijkant.
• Om te klikken en te slepen, tikt en sleept u met de pen.
• Als u de cursor wilt verplaatsen, zweeft u boven het bord zonder het aan
te raken.
a• Als u de zweeffunctie niet wilt gebruiken, kunt u deze uitschakelen
met de instelling Zwevend in het menu Uitgebreid van de projector.
sUitgebreid >Easy Interactive Function >Zwevend
• Om het lang drukken op de pen te gebruiken als een rechterklik,
selecteert u de volgende instellingen in het menu Uitgebreid van de
projector.
• Stel de instelling Gebruiksmodus pen in op Ubuntu-modus.
sUitgebreid >Easy Interactive Function >Gebruiksmodus
pen
• Stel de instelling Rechtsklikken aan op Aan.
sUitgebreid >Easy Interactive Function >Rechtsklikken aan
Het gebruik van interactieve functies voorbereiden 82
gg Verwante koppelingen
• "Penkalibratie" pag.82
• "Automatisch kalibreren" pag.82
• "Handmatig kalibreren" pag.83
• "Projectoronderdelen - Interactieve pennen" pag.20
Penkalibratie
Kalibratie coördineert de positionering van de pen met de locatie van de
cursor. U hoeft de projector alleen bij het eerste gebruik te kalibreren.
U kunt Autom. kalibreren gebruiken om het systeem te kalibreren, maar
Handmatig kalibreren is ook beschikbaar voor fijnere aanpassingen of indien
Autom. kalibreren mislukt.
a• Verwijder elke pen die u niet gebruikt uit de buurt van het
projectiescherm terwijl u het systeem kalibreert.
• Kalibreer het systeem opnieuw als u een afwijking in de positionering
opmerkt na een van de volgende bewerkingen:
• Geometrische corr. uitvoeren
• De beeldgrootte aanpassen
• Gebruik van de functie Beeldverschuiving
• De positie van de projector wijzigen
• De kalibratieresultaten blijven behouden tot u opnieuw kalibreert.
Automatisch kalibreren
U moet bij het eerste gebruik de projector kalibreren en u heeft voor Autom.
kalibreren geen pennen of een computer nodig.
aU kunt Autom. kalibreren eveneens starten door op de knop [User]
op de afstandsbediening te drukken.
aDruk op de knop [Menu], selecteer het menu Uitgebreid en druk op
knop [Enter].
bSelecteer de instelling Easy Interactive Function en druk op de knop
[Enter].
Het gebruik van interactieve functies voorbereiden 83

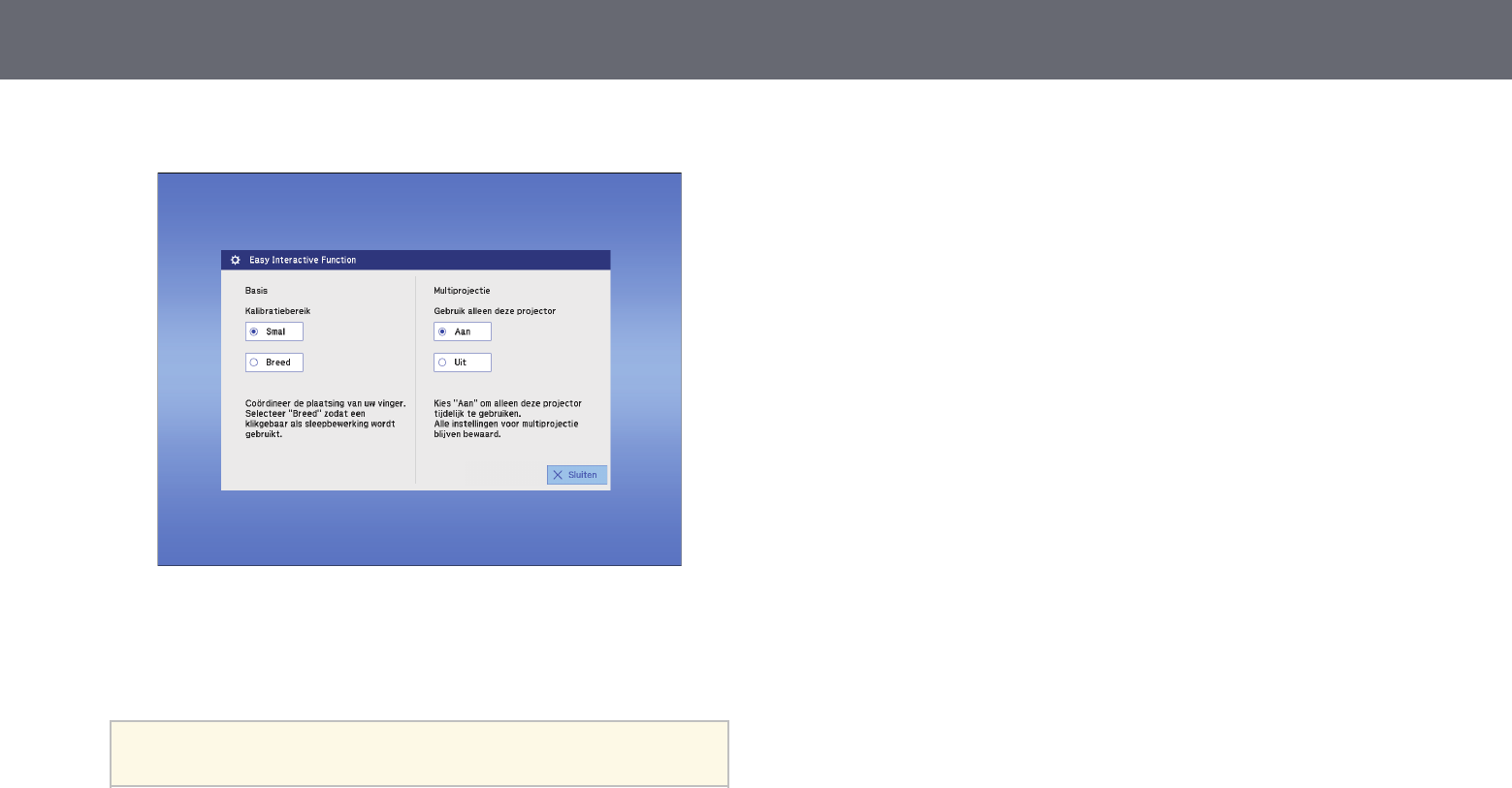

cSelecteer Autom. kalibreren en druk op de knop [Enter].
Het volgende scherm verschijnt.
dPas indien nodig de focus aan, door het luchtfilterdeksel aan de zijkant
van de projector te openen en de scherpstelhendel te verschuiven.
eSelecteer Ja en druk op de knop [Enter].
Een patroon verschijnt, verdwijnt terug en het systeem wordt
gekalibreerd. Als u een bericht ziet dat de kalibratie is mislukt, moet u
handmatig kalibreren.
De cursorlocatie en penpositie moeten na de kalibratie overeenkomen. Indien
dat niet zo is, moet u handmatig kalibreren.
Handmatig kalibreren
Als de cursorlocatie en penpositie niet overeenkomen na de automatische
kalibratie, kunt u handmatig kalibreren.
Zorg dat u de handmatige kalibratie uitvoert wanneer u beelden projecteert
op een gebogen oppervlak.
aDruk op de knop [Menu], selecteer het menu Uitgebreid en druk op
knop [Enter].
Het gebruik van interactieve functies voorbereiden 84
bSelecteer de instelling Easy Interactive Function en druk op de knop
[Enter].
cSelecteer Handmatig kalibreren en druk op de knop [Enter].
Het volgende scherm verschijnt.
dPas indien nodig de focus aan, door het luchtfilterdeksel aan de zijkant
van de projector te openen en de scherpstelhendel te verschuiven.
eSelecteer Ja en druk op de knop [Enter].
Een knipperende groene cirkel verschijnt in de linkerbovenhoek van
het geprojecteerde beeld.
fRaak het midden van de cirkel aan met de punt van de pen.
De cirkel verdwijnt en u ziet een andere cirkel onder de eerste.
Het gebruik van interactieve functies voorbereiden 85
aVoor de nauwkeurigste kalibratie moet u ervoor zorgen dat u het
midden van de cirkel aanraakt.
gRaak het midden van de volgende cirkel aan en herhaal dit. Wanneer u
onderaan de kolom bent, verschijnt de volgende cirkel bovenaan een
nieuwe kolom.
a• Zorg ervoor dat u het signaal tussen de pen en de interactieve
ontvanger niet blokkeert.
• Als u een fout maakt, drukt u op [Esc] op de afstandsbediening
om terug te keren naar de vorige cirkel.
• Als u het kalibreren wilt annuleren, houdt u [Esc] 2 seconden
ingedrukt.
hGa door totdat alle cirkels verdwenen zijn.
De interactieve aanraakbediening gebruiken met uw
vinger
U kunt uw vinger gebruiken om interactief te werken met het geprojecteerde
scherm, net zoals u een interactieve pen zou gebruiken (EB-695Wi/EB-
680Wi). U kunt een pen of uw vinger, of beide tegelijk gebruiken.
De projector herkent maximaal zes aanraakpunten in de modus Computer
interactief. Bij aanraakbediening met uw vinger, kunt u twee vingers
gebruiken in de annotatie- en whiteboard-modi.
Doe het volgende voordat u uw vinger gebruikt voor aanraakbediening:
• Installeer de aanraakeenheid
• Kalibreer het systeem handmatig voor de pen
• Voer hoekafstelling uit voor de aanraakeenheid
• Kalibreer het systeem voor aanraakbediening
Raadpleeg de Installatiehandleiding voor meer informatie.
De Aanraakeenheid wordt ingeschakeld en is klaar voor aanraakbediening
met uw vinger wanneer u de beamer inschakelt en het indicatielampje blauw
oplicht.
Het gebruik van interactieve functies voorbereiden 86
a• Controleer het volgende als de Aanraakeenheid niet ingeschakeld kan
worden.
• De instelling Voeding in het menu Inst.aanraakeenheid is
ingesteld op Aan.
sUitgebreid >Easy Interactive Function >
Inst.aanraakeenheid >Voeding
• De Aanraakeenheid is met een aanraakeenheid-verbindingskabel
verbonden met de aansluiting TCH van de beamer.
• Positioneringsafwijkingen kunnen optreden afhankelijk van de hoek
van uw vinger of van de richting waarin u wijst.
• Aanraakbediening met uw vinger werkt mogelijk niet goed met lange
of kunstnagels of wanneer uw vingers in verband zijn gewikkeld.
• Aanraakbediening wordt misschien niet correct herkend als uw
vingers of pennen te dicht bij elkaar of gekruist zijn.
• Als kleding of een ander deel van uw lichaam dicht bij het scherm
komt of dat aanraakt, werkt de aanraakbediening mogelijk niet goed.
• Als u het scherm met uw vrije hand aanraakt tijdens de
aanraakbediening, werkt de aanraakbediening mogelijk onjuist.
U kunt de volgende aanrakingsbewerkingen uitvoeren met uw vinger:
• Uw vinger als muis gebruiken in de modus Computer interactief.
• Om links te klikken, tikt u met uw vinger op het bord.
• Om te dubbelklikken, tikt u twee keer met uw vinger.
• Om te klikken en te slepen, drukt u op een item en sleept u dit met uw
vinger.
a• Als uw apparaat deze functies ondersteunt, kunt u ook het
volgende doen:
• Om in of uit te zoomen, raakt u een item aan met twee vingers
en verplaatst u uw vingers uit elkaar (uitrekken om in te zoomen)
of naar elkaar toe (samenknijpen om uit te zoomen).
• Om het beeld te draaien, raakt u het beeld aan met twee vingers
en draait u vervolgens uw hand.
• Om omhoog of omlaag te scrollen op de pagina, of om
voorwaarts of achterwaarts te bewegen in een browservenster,
gebruikt u gebaren zoals tikjes.
• U kunt slechts één tool met één vinger tegelijk gebruiken.
Het gebruik van interactieve functies voorbereiden 87
• Schrijven of tekenen op het projectievlak in annotatiemodus en whiteboard
modus.
• Als u een geprojecteerd item wilt selecteren, zoals een pictogram, tikt u
met uw vinger op het projectievlak.
• Om na het inschakelen van de projector de eerste keer op het
geprojecteerde beeld te tekenen, selecteert u een pen in de werkbalk en
tikt u met uw vinger op het projectievlak. Als u dat niet doet, werkt uw
vinger als een gum wanneer u de aanraakbediening de eerste keer
gebruikt.
gg Verwante koppelingen
• "Kalibreren voor aanraakbediening met uw vinger" pag.87
• "Veiligheidsvoorschriften voor interactieve aanraakbediening" pag.89
• "Laserwaarschuwingslabels" pag.90
Kalibreren voor aanraakbediening met uw vinger
De kalibratie coördineert de positionering van uw vinger met de locatie van
uw cursor (EB-695Wi/EB-680Wi). Als de cursorlocatie en uw vingerpositie
niet overeenkomen, moet u opnieuw kalibreren.
a• De positionering van uw vinger wordt meestal aangepast wanneer de
aanraakeenheid wordt geïnstalleerd. Raadpleeg de
Installatiehandleiding voor meer informatie.
• Zorg ervoor dat u het systeem voor de pen hebt gekalibreerd met
Autom. kalibreren of Handmatig kalibreren voordat u gaat
kalibreren voor aanraakbediening met uw vinger.
• Kalibreer nogmaals voor aanraakbediening met uw vinger als u enige
afwijking merkt in de positionering na de volgende bewerkingen:
• Het systeem kalibreren voor gebruik met de pen (automatisch of
handmatig)
• Voer hoekaanpassingen uit voor de aanraakeenheid
• Geometrische corr. uitvoeren
• De beeldgrootte aanpassen
• Gebruik van de functie Beeldverschuiving
• De positie van de projector wijzigen
aDruk op de knop [Menu], selecteer het menu Uitgebreid en druk dan
op [Enter].
Het gebruik van interactieve functies voorbereiden 88
bSelecteer de instelling Easy Interactive Function en druk op [Enter].
cSelecteer Inst.aanraakeenheid en druk op de knop [Enter].
dSelecteer Aanraakkalibratie en druk op de knop [Enter].
Het volgende scherm verschijnt.
ePas indien nodig de focus aan, door het luchtfilterdeksel aan de zijkant
van de projector te openen en de scherpstelhendel te verschuiven.
fSelecteer Ja en druk op de knop [Enter].
Het gebruik van interactieve functies voorbereiden 89
Een knipperende groene cirkel verschijnt in de linkerbovenhoek van
het geprojecteerde beeld.
gHoud uw vinger op het midden van de cirkel totdat de cirkel verdwijnt
en de andere cirkel verschijnt. Neem dan uw vinger weg.
a• Voor de nauwkeurigste kalibratie moet u ervoor zorgen dat u
het midden van de cirkel aanraakt.
• Gebruik uitsluitend uw vingertop voor het aanraken van de
cirkel.
hRaak het midden van de volgende cirkel aan met uw vinger en herhaal
het proces. Wanneer u onderaan de kolom bent, verschijnt de volgende
cirkel bovenaan een nieuwe kolom.
a• Zorg ervoor dat u het signaal tussen uw vinger en de
interactieve ontvanger niet blokkeert.
• Als u de verkeerde positie aanraakt, drukt u op de knop [Esc]
op de afstandsbediening of het bedieningspaneel.
• Om de aanraakkalibratie te annuleren, houdt u de knop [Esc]
twee seconden ingedrukt.
iGa door totdat alle cirkels verdwenen zijn.
Veiligheidsvoorschriften voor interactieve aanraakbediening
Aanraakbediening met de vinger wordt mogelijk gemaakt door het installeren
van de Aanraakeenheid met ingebouwde laser met hoog vermogen (EB-
695Wi/EB-680Wi).
Het gebruik van interactieve functies voorbereiden 90
De laser straalt vanaf de laserdiffusiepoorten aan de achterzijde van de
aanraakeenheid:
Let op de volgende belangrijke punten bij aanraakhandelingen.
Waarschuwing
• Open nooit een behuizing op de projector of de aanraakeenheid. Probeer nooit
de projector of de aanraakeenheid te demonteren of aan te passen. Elektrische
spanningen in de projector kunnen ernstig letsel veroorzaken.
• Trek de stekker van de beamer uit het stopcontact en laat alle reparaties over aan
bevoegd personeel als er problemen optreden met de beamer of de
aanraakeenheid. Langdurig gebruik van de aanraakeenheid kan leiden tot brand
of ongevallen en kan ook uw ogen beschadigen.
Laserwaarschuwingslabels
De aanraakeenheid is een Klasse 1 laserproduct conform IEC/EN60825-
1:2007.
De labels met aanduiding van Klasse 1 laserproduct en waarschuwingen
worden op de volgende plaatsen op de aanraakeenheid aangebracht:
De labels geven het volgende aan:
• KLASSE 1 LASERPRODUCT
• WAARSCHUWING: open nooit de afdekkingen van dit toestel. Bevat
laserproduct.
• WAARSCHUWING:
• OPGELET: KLASSE 3B ONZICHTBARE LASERSTRALING INDIEN
GEOPEND
• VERMIJD BLOOTSTELLING AAN DE STRAAL
Tekenen op een geprojecteerd beeld (annotatiemodus) 91
Met de annotatiemodus kunt u projecteren vanaf een computer, tablet,
videoapparaat of een andere bron en notities toevoegen aan uw geprojecteerde
inhoud met behulp van de interactieve pennen of uw vinger (EB-695Wi/EB-
680Wi).
a• U kunt de twee pennen tegelijkertijd gebruiken.
• U kunt twee pennen en twee vingers tegelijkertijd gebruiken (EB-
695Wi/EB-680Wi).
• Zorg dat u eerst de kalibratie uitvoert.
aEen beeld projecteren van een aangesloten apparaat.
bHoud een interactieve pen dicht bij het geprojecteerde scherm of tik
met uw vinger op het geprojecteerde scherm.
cOm te schrijven of te tekenen, tikt u op het werkbalk-tabblad of
.
U ziet de werkbalk op het geprojecteerde beeld, bijvoorbeeld:
ATekenwerkbalk
BWerkbalk onderaan
Als de werkbalken worden getoond, kunt u op het geprojecteerde
scherm schrijven met de interactieve pen of uw vinger (EB-695Wi/EB-
680Wi).
De tekenwerkbalk bevat tekengereedschappen zoals een pen en een
gum.
De werkbalk onderaan bevat extra gereedschap, zoals voor het bedienen
van de projector of het opslaan van het geprojecteerde scherm.
Tekenen op een geprojecteerd beeld (annotatiemodus) 92
a• U kunt de projector ook bedienen vanaf het geprojecteerde
scherm via de werkbalk onderaan die wordt weergegeven op
het scherm. Tik op het tabblad werkbalk als de werkbalk
onderaan niet wordt weergegeven.
• U kunt de werkbalktabbladen en omhoog en
omlaag verplaatsen, en het werkbalk-tabblad of naar
rechts en links.
gg Verwante koppelingen
• "Werkbalken Annotatiemodus en Whiteboard modus" pag.101
• "Werkbalk onderaan voor Projectorbediening" pag.104
Gebruik van het geprojecteerde scherm als whiteboard (Whiteboard modus) 93
U kunt de interactieve pennen of uw vinger gebruiken (EB-695Wi/EB-680Wi)
om te schrijven of te tekenen op het projectievlak, net zoals u dat zou doen op
een schoolbord of whiteboard.
a• U kunt de twee pennen tegelijkertijd gebruiken.
• U kunt twee pennen en twee vingers tegelijkertijd gebruiken (EB-
695Wi/EB-680Wi).
• Zorg dat u eerst de kalibratie uitvoert.
aHoud een interactieve pen dicht bij het geprojecteerde scherm of tik
met uw vinger op het geprojecteerde scherm.
bTik op het werkblad-tabblad of .
De werkbalk verschijnt.
cTik op het pictogram op de werkbalk.
U ziet het Whiteboard-scherm en de werkbalk, bijvoorbeeld:
ATekenwerkbalk
BWerkbalk onderaan
Als de werkbalken worden getoond, kunt u op het geprojecteerde
scherm schrijven met de interactieve pen of uw vinger (EB-695Wi/EB-
680Wi).
De tekenwerkbalk bevat tekengereedschappen zoals een pen en een
gum.
De werkbalk onderaan bevat extra gereedschap, zoals voor het bedienen
van de projector of het opslaan van het geprojecteerde scherm.
Gebruik van het geprojecteerde scherm als whiteboard (Whiteboard modus) 94
a• U kunt de projector ook bedienen vanaf het geprojecteerde
scherm via de werkbalk onderaan die wordt weergegeven op
het scherm. Tik op het tabblad werkbalk als de werkbalk
onderaan niet wordt weergegeven.
• U kunt de werkbalktabbladen en omhoog en
omlaag verplaatsen, en het werkbalk-tabblad of naar
rechts en links.
aU kunt ook het programma Easy Interactive Tools gebruiken om te
voorzien in extra interactieve functies, zoals het behandelen van het
tekengebied als een pagina en het creëren van meerdere pagina's om op
te tekenen. Raadpleeg de Bedieningshandleiding voor Easy Interactive
Tools voor instructies.
gg Verwante koppelingen
• "Werkbalken Annotatiemodus en Whiteboard modus" pag.101
• "Werkbalk onderaan voor Projectorbediening" pag.104
Computerfuncties Bedienen vanaf een Geprojecteerd Scherm (Modus Computer
interactief)
95
Als de projector is aangesloten op een computer met een USB-kabel, kunt u
de computer vanaf het geprojecteerde scherm bedienen met de interactieve
pennen of met uw vinger (EB-695Wi/EB-680Wi), net zoals u dat zou doen
met een muis. U kunt navigeren, opslaan en met de computerprogramma's
werken vanaf het geprojecteerde scherm.
a• Wanneer u meerdere beeldschermen gebruikt met Windows 7 of
later en de modus Computer interactief op het secundaire scherm
gebruikt, geeft u de volgende instellingen op:
• Stel de instelling Gebruiksmodus pen in op Windows/Mac-
modus in de instelling Easy Interactive Function in het menu
Uitgebreid van de projector.
• Ga naar Configuratiescherm >Hardware en Geluiden >Tablet
PC-instellingen >Installatie om het installatieprogramma te
starten en de interactieve functies te configureren.
Als u een derde beeldscherm installeert, kunt u met dat scherm geen
interactieve functies gebruiken.
U kunt niet schrijven of tekenen op meerdere schermen.
• Om via een netwerk de modus Computer interactief te gebruiken,
moet u EasyMP Multi PC Projection versie 2.10 of later (voor
Windows en OS X) installeren.
gg Verwante koppelingen
• "Systeemvereisten modus Computer interactief" pag.95
• "De Modus Computer Interactief Gebruiken" pag.96
• "Instellen van het gebied voor gebruik van de pen" pag.98
• "Easy Interactive Driver installeren op OS X" pag.100
Systeemvereisten modus Computer interactief
Uw computer moet gebruik maken van een van de volgende
besturingssystemen om de modus Computer interactief te kunnen gebruiken.
Computerfuncties Bedienen vanaf een Geprojecteerd Scherm (Modus Computer
interactief)
96
Windows
Windows Vista Service Pack 2
• Ultimate (32-bits)
• Enterprise (32-bits)
• Business (32-bits)
• Home Premium (32-bits)
• Home Basic (32-bits)
Windows 7 Service Pack 1
• Ultimate (32- en 64-bits)
• Enterprise (32- en 64-bits)
• Professional (32- en 64-bits)
• Home Premium (32- en 64-bits)
Windows 8
• Windows 8 (32- en 64-bits)
• Windows 8 Pro (32- en 64-bits)
• Windows 8 Enterprise (32- en 64-bits)
Windows 8,1
• Windows 8.1 (32- en 64-bits)
• Windows 8.1 Pro (32- en 64-bits)
• Windows 8.1 Enterprise (32- en 64-bits)
Windows 10
• Windows 10 Home (32- en 64-bits)
• Windows 10 Pro (32- en 64-bits)
Mac
OS X
• OS X 10.7.x
• OS X 10.8.x
• OS X 10.9.x
• OS X 10.10.x
• OS X 10.11.x
Ubuntu
Ubuntu
• 14.10
• 15.04
• 15.10
• 16.04 LTS
De Modus Computer Interactief Gebruiken
U kunt uw computerprogramma's bedienen met het geprojecteerde scherm
met behulp van de modus Computer interactief.
aAls u met OS X werkt, moet u de Easy Interactive Driver op uw
computer installeren wanneer u de interactieve functies de eerste keer
gebruikt.
bSluit de projector aan op uw computer met een USB-kabel.
a• U hebt geen USB-kabel nodig als u gebruik maakt van de
modus Computer interactief via een netwerk.
cZet de projector aan.
dProjecteer uw computerscherm.
Computerfuncties Bedienen vanaf een Geprojecteerd Scherm (Modus Computer
interactief)
97
eDruk op de knop [Menu], selecteer het menu Uitgebreid en druk dan
op [Enter].
fSelecteer de instelling USB Type B en druk op de knop [Enter].
gSelecteer een van de volgende opties:
• Selecteer Easy Interactive Function om de modus computer
interactief te gebruiken met een computerkabel, een HDMI-kabel of
over een netwerk.
• Als u de modus Computer interactief en USB Display tegelijkertijd
wilt gebruiken, selecteert u USB Display/Easy Interactive Function.
a• Bij projectie met behulp van USB Display, kan de responstijd
langer duren.
• Het gelijktijdige gebruik van twee interactieve pennen kan
storing veroorzaken in sommige toepassingen. Plaats de niet-
gebruikte interactieve pen uit de buurt van het
projectiescherm.
• Selecteer de instelling Gebruiksmodus Pen in de instelling
Easy Interactive Function in het menu Uitgebreid
overeenkomstig het besturingssysteem van de verbonden
computer.
sUitgebreid >Easy Interactive Function >
Gebruiksmodus pen
hDruk op de knop [Menu] om het menu af te sluiten.
iZorg ervoor dat u de projector hebt gekalibreerd bij het eerste gebruik.
Computerfuncties Bedienen vanaf een Geprojecteerd Scherm (Modus Computer
interactief)
98
jHoud een interactieve pen dicht bij het geprojecteerde scherm of tik
met uw vinger op het geprojecteerde scherm.
Het pictogram wordt weergegeven op het geprojecteerde scherm.
a• Het pictogram wordt voor de eerste keer weergegeven
aan de rechterkant. De volgende keer wordt het weergegeven
aan de kant vanaf waar u de werkbalk het laatst hebt geopend.
• Als het pictogram niet wordt weergegeven, stelt u de
instelling Pictogram penmodus in op Aan in het menu
Uitgebreid van de projector.
sUitgebreid >Omschak. >Pictogram penmodus
kSelecteer het pictogram en selecteer daarna het pictogram .
aU kunt ook schakelen naar de modus Computer interactief door
het volgende te doen:
• Op de knop [Pen Mode] op de afstandsbediening drukken.
• De instelling voor Penmodus in het menu Uitgebreid wijzigen
naar Interactief met pc.
sUitgebreid >Easy Interactive Function >Penmodus
U kunt nu de computer bedienen met behulp van de interactieve pen of uw
vinger. U kunt ook het volgende doen:
• Het invoerpaneel van de Tablet PC in Windows 7 of Windows Vista.
• De Hulpmiddelen voor inkt voor annotatie in Microsoft Office-
toepassingen.
gg Verwante koppelingen
• "Windows-hulpmiddelen voor peninvoer en inkt" pag.109
• "Penkalibratie" pag.82
• "Systeemvereisten Easy Interactive Driver" pag.255
• "Easy Interactive Driver installeren op OS X" pag.100
• "De interactieve functies via een netwerk gebruiken" pag.108
• "Kalibreren voor aanraakbediening met uw vinger" pag.87
Instellen van het gebied voor gebruik van de pen
Het pengebruikgebied wordt normaal automatisch aangepast als u een andere
computer aansluit of de resolutie van de computer aanpast. Als u merkt dat de
penpositie onjuist is wanneer u de computer bedient vanaf het geprojecteerde
scherm (modus Computer interactief), kunt u het pengebied handmatig
aanpassen.
aHandmatige aanpassing is niet beschikbaar bij het projecteren vanaf
een LAN-bron.
aSchakel over naar de modus Computer interactief, indien nodig.
Computerfuncties Bedienen vanaf een Geprojecteerd Scherm (Modus Computer
interactief)
99
bDruk op de knop [Menu], selecteer het menu Uitgebreid en druk dan
op [Enter].
cSelecteer de instelling Easy Interactive Function en druk op [Enter].
dIn de sectie Interactief met pc, selecteert u Geavanceerd en drukt u op
[Enter].
eSelecteer Handmatig pengebied en druk op de knop [Enter].
aAls Autom. pengebied is ingesteld op Aan, wijzigen in Uit.
Computerfuncties Bedienen vanaf een Geprojecteerd Scherm (Modus Computer
interactief)
100
fSelecteer Ja en druk op de knop [Enter].
De muisaanwijzer verplaatst naar de linkerbovenhoek.
gWanneer de muisaanwijzer stopt in de linkerbovenhoek van het beeld,
raakt u de punt van de aanwijzer aan met de pen.
De muisaanwijzer verplaatst naar rechterbenedenhoek.
hWanneer de muisaanwijzer stopt in de rechterbenedenhoek van het
beeld, raakt u de punt van de aanwijzer aan met de pen.
gg Verwante koppelingen
• "De Modus Computer Interactief Gebruiken" pag.96
Easy Interactive Driver installeren op OS X
Installeer Easy Interactive Driver op uw computer om de modus Computer
interactief te gebruiken.
aU hebt Easy Interactive Tools mogelijk al geïnstalleerd met behulp van
de optie Easy Install die ook de Easy Interactive Driver installeert.
Raadpleeg voor meer informatie de Bedieningshandleiding voor Easy
Interactive Tools op de Document CD-ROM.
aZet de computer aan.
bSteek de CD EPSON Projector Software for Easy Interactive Function
in de computer.
U ziet het EPSON-venster.
cDubbelklik op het pictogram Install Navi in het EPSON-venster.
dSelecteer Aangepaste installatie.
eVolg de instructies op het scherm om de software te installeren.
fStart de computer opnieuw.
Interactie met het scherm 101
Volg deze instructies om interactief te werken met het geprojecteerde beeld of
om de projector te beheren.
gg Verwante koppelingen
• "De interactieve modus schakelen" pag.101
• "Werkbalken Annotatiemodus en Whiteboard modus" pag.101
• "Werkbalk onderaan voor Projectorbediening" pag.104
• "Systeemvereisten Easy Interactive Driver" pag.255
De interactieve modus schakelen
U kunt de interactieve modus gemakkelijk schakelen.
• Om te schakelen tussen de modus Computer interactief en de
annotatiemodus, selecteert u een van de volgende pictogrammen:
• Om van annotatiemodus naar modus computer interactief te gaan:
• Om van modus computer interactief naar annotatiemodus te gaan:
• Om te schakelen tussen de annotatiemodus en whiteboard modus, selecteert
u het volgende pictogram in de werkbalk.
a• U kunt de interactieve modus ook schakelen op de volgende manier:
• Op de knop [Pen Mode] op de afstandsbediening drukken.
• Schakelen naar PC Free-annotatie of Interactief met pc in de
instelling Penmodus in het menu Uitgebreid van de projector.
sUitgebreid >Easy Interactive Function >Penmodus
• U kunt niet overschakelen naar de modus Computer interactief
wanneer de instelling USB Type B in het menu Uitgebreid van de
projector is ingesteld op Draadloze muis/USB Display.
• Nadat u naar de modus Computer interactief bent geschakeld, wordt
de inhoud die is getekend met de annotatiemodus behouden.
Werkbalken Annotatiemodus en Whiteboard modus
Via de werkbalk van de Annotatiemodus of van de Whiteboard modus kunt u
tekenen en schrijven op het geprojecteerde scherm. Met de werkbalk kunt u
ook gemakkelijk schakelen naar de Annotatie- of Whiteboard modus.
Interactie met het scherm 102
In de volgende afbeelding wordt de werkbalk van de Annotatiemodus aan de
linkerkant getoond, en de werkbalk van de Whiteboard modus aan de
rechterkant:
Schakelt naar de Annotatiemodus.
Schakelt naar de Whiteboard modus.
Maakt de laatste bewerking ongedaan.
Voert de laatste ongedaan gemaakte bewerking opnieuw uit.
Schakelt naar de Computer interactief-modus.
Selecteert een witte of zwarte achtergrond of een van vier patronen.
Schrijft of tekent vrije-vormlijnen met aangepaste pen.
Selecteer het pictogram om de kleur en dikte van de aangepaste
pen te wijzigen.
Schrijft of tekent vrije-vormlijnen met een transparante markeerstift.
Selecteer het pictogram om de kleur en dikte van de markeerstift te
veranderen.
Zwarte pen (fijn punt links, dik rechts).
Rode pen (fijn punt links, dik rechts).
Blauwe pen (fijn punt links, dik rechts).
Interactie met het scherm 103
Gum (dun links, dik rechts).
Wist alle tekeningen.
Verbergt of toont de werkbalk tijdens het tekenen.
: De werkbalk is verborgen tijdens het tekenen.
: De werkbalk wordt altijd weergegeven.
Sluit de werkbalk.
Laat zien welk gereedschap u gebruikt met de pen of vinger
(EB-695Wi/EB-680Wi).
: Pengereedschap gebruiken. De kleur van het pictogram geeft de
kleur van de pen aan.
: Wisgereedschap gebruiken.
: Uw pen of vinger als muis gebruiken.
gg Verwante koppelingen
• "Lijndikte en -kleur selecteren" pag.103
• "Whiteboardsjablonen selecteren" pag.104
Lijndikte en -kleur selecteren
U kunt de kleur en lijndikte zowel voor de aangepaste pen als voor de
markeerstift gebruiken.
aSelecteer het pictogram naast het annotatiegereedschap voor de
aangepaste pen of markeerstift.
Er verschijnt een vak zoals het volgende:
bSelecteer de lijndikte en de kleur die u wilt gebruiken voor het pen- of
markeerstiftgereedschap.
a• Terwijl u de muisaanwijzer boven het kleurenpalet houdt,
wordt de naam van de kleur weergegeven.
• U kunt de tint van het kleurenpalet wijzigen met de instelling
Kleurenpalet in het menu Uitgebreid van de projector.
sUitgebreid >Easy Interactive Function >Algemeen >
Geavanceerd >Kleurenpalet
cSelecteer het gereedschap of en gebruik daarna de pen of uw
vinger (EB-695Wi/EB-680Wi) om te schrijven of te tekenen op het
projectievlak.
Interactie met het scherm 104
aWanneer meerdere mensen op het geprojecteerde scherm tekenen met
behulp van meerdere pennen, kunt u verschillende kleuren en
lijndikten selecteren voor elke pen. Wanneer de aanraakbediening
wordt gebruikt, delen alle gebruikers dezelfde kleur en lijndikte.
Whiteboardsjablonen selecteren
In de Whiteboard modus kunt u de achtergrondkleur wijzigen en horizontale
lijnen of een achtergrondsjabloon invoegen.
aSelecteer in de Whiteboard modus het pictogram .
Het volgende vak verschijnt.
bSelecteer een van de sjabloonpatronen.
Werkbalk onderaan voor Projectorbediening
Via de werkbalk onderaan kunt u opslaan, uw pagina's afdrukken of de
verschillende projectorfuncties bedienen.
Toont het Startscherm.
Drukt het geprojecteerde scherm af.
aU kunt geen inhoud afdrukken die beschermd
is door HDCP.
Slaat het geprojecteerde scherm op het aangesloten USB-
opslagapparaat op.
aU kunt geen inhoud opslaan die beschermd is
door HDCP.
Deelt het huidige scherm met EasyMP Multi PC Projection of
Epson iProjection.
aU kunt geen scherm delen dat beschermd is
door HDCP.
Wijzigt de beeldbron met behulp van de weergegeven lijst. Om de
beeldbronlijst te sluiten, selecteert u het pictogram bovenaan
de lijst.
Hiermee vergroot of verkleint u het geprojecteerde beeld.
Hiermee schakelt u video en audio uit. Tik op het scherm om de
video en audio weer in te schakelen.
Pauzeert de video.
Interactie met het scherm 105
Verhoogt of verlaagt het volume.
Splitst het scherm om twee beelden tegelijk te projecteren. Tijdens
de Split Screen-projectie selecteert u dit pictogram om
gedetailleerde instellingen op te geven voor het gebruik van de
interactieve functies bij projectie op een gesplitst scherm.
Telt de tijd omhoog of omlaag.
Toont de werkbalk voor het bedienen van de documentcamera.
U kunt ook deze functies gebruiken.
aDe beschikbare functies verschillen afhankelijk
van het model van uw Epson-
documentcamera.
: Het beeld van de documentcamera automatisch
scherpstellen.
: De video-actie van de documentcamera pauzeren.
: In- en uitzoomen op de beelden van de documentcamera.
: Het beeld van de documentcamera 180 graden draaien.
: De stilstaande beelden van de documentcamera vastleggen.
: De video-opname van de documentcamera starten en
stoppen.
: De film van de documentcamera afspelen.
: De werkbalk van de documentcamera sluiten.
Schakelt de projector uit.
Sluit de werkbalk onderaan.
gg Verwante koppelingen
• "Tekeninhoud Opslaan" pag.105
• "Tekeninhoud afdrukken" pag.105
• "Netwerkapparaatweergave selecteren" pag.106
Tekeninhoud Opslaan
U kunt de inhoud van tekeningen opslaan die u op het geprojecteerde scherm
hebt gemaakt op een USB-opslagapparaat. U kunt opslaan als JPG. Als u geen
toegang kunt krijgen tot het USB-opslagapparaat, verschijnt een foutmelding.
De bestandsnaam wordt automatisch ingesteld.
aUSB-opslagapparaten met wachtwoordbeveiliging worden niet
ondersteund.
aSluit een USB-opslagapparaat aan op de USB-A-poort van de projector.
bSelecteer het pictogram op de werkbalk onderaan.
Selecteer Ja om de tekeninhoud op te slaan.
Tekeninhoud afdrukken
U kunt de gemaakte tekeningen afdrukken met de printerinstellingen in
Afdrukinstellingen in het menu Netwerk. Als de printer niet is aangesloten,
verschijnt een foutmelding.
De volgende printer-besturingsopdrachten worden ondersteund.*

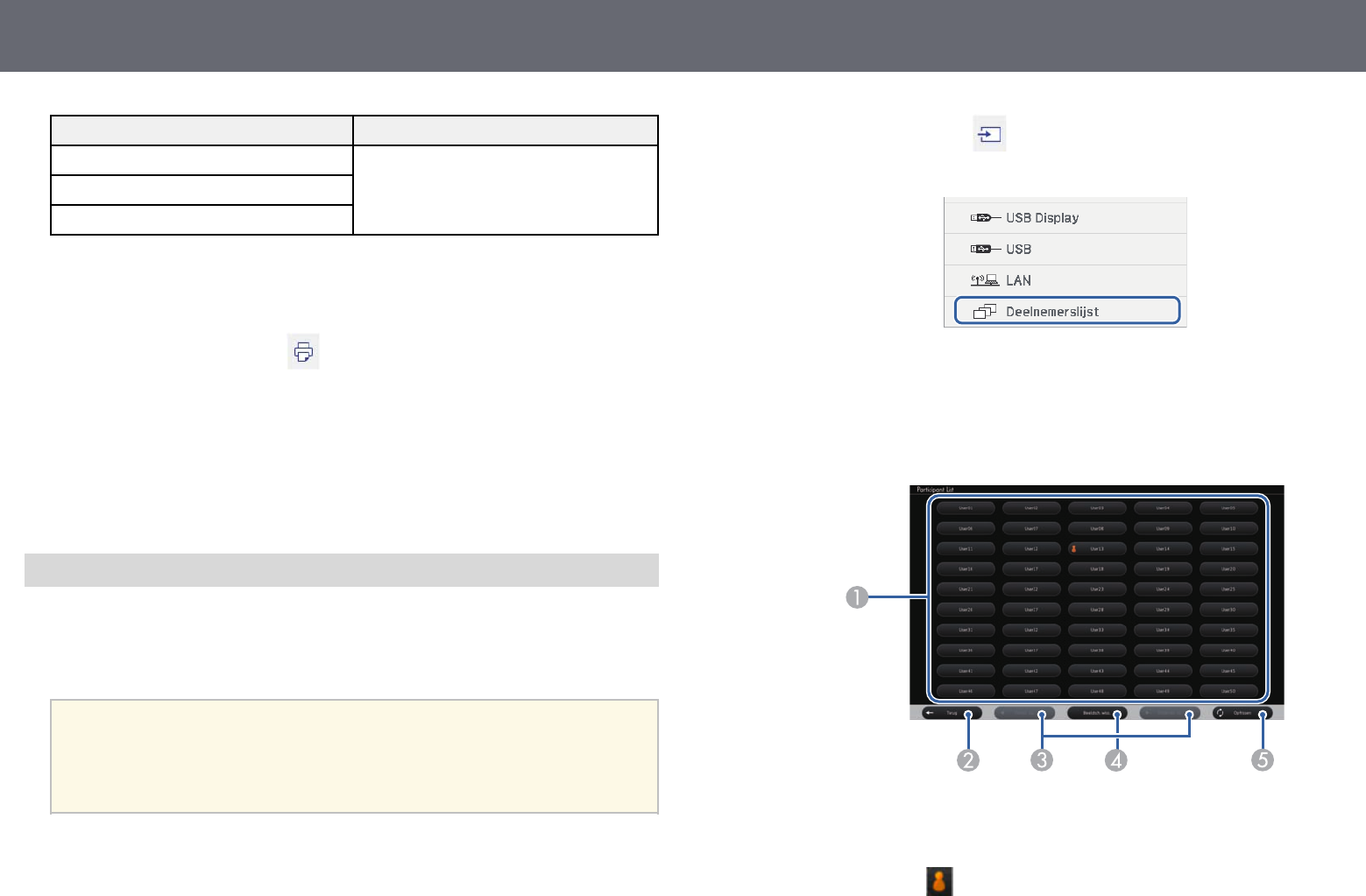

Interactie met het scherm 106
Besturingsopdrachten Verbindingsmethode
ESC/P-R Via een netwerk
ESC/Page, ESC/Page-Color
PCL6
* Niet alle printers worden ondersteund. Voor meer details over ondersteunde
modellen, neemt u contact op met Epson voor hulp.
aSelecteer het pictogram op de werkbalk onderaan.
Het scherm Afdrukken wordt weergegeven.
bGeef het aantal exemplaren op het scherm Afdrukken op (maximaal 20
bladen).
cSelecteer Afdrukken.
Netwerkapparaatweergave selecteren
Als u apparaten via een netwerk hebt verbonden met de projector, kunt u
kiezen om een beeld vanaf die apparaten te projecteren. U kunt de beeldbron
selecteren vanaf computers waarop EasyMP Multi PC Projection wordt
uitgevoerd en vanaf smartphones of tablets met Epson iProjection.
aU kunt elk aangesloten netwerkapparaat selecteren voor projectie, zelfs
als de gebruiker verbinding heeft gemaakt met behulp van de EasyMP
Multi PC Projection-software terwijl de moderatorfunctie is
ingeschakeld. Zie de Bedieningshandleiding voor EasyMP Multi PC
Projection voor meer informatie over de moderatorfunctie.
aSelecteer het pictogram in de werkbalk onderaan en selecteer
vervolgens Deelnemerslijst in de beeldbronlijst.
Het gebruikersselectiescherm wordt weergegeven.
bSelecteer de gebruikersnaam voor het apparaat waarvan u wilt
projecteren.
AGeeft de gebruikersnamen weer voor netwerkapparaten die met de
projector zijn verbonden.
Het pictogram wordt naast de gebruikersnaam van het momenteel
geprojecteerde apparaat weergegeven (Alleen als u pagina's met
pictogrammen weergeeft).
Interactie met het scherm 107
BSluit het gebruikersselectiescherm en keert terug naar het vorige scherm.
CKlik om naar de vorige of volgende pagina te gaan wanneer een
miniatuur wordt weergegeven.
DSchakelt de weergave voor het gebruikersselectiescherm tussen
miniaturen en pictogrammen.
EVernieuwt het gebruikersselectiescherm.
Als een extra gebruiker verbinding maakt met de projector via een
netwerk, selecteert u deze knop om de gebruikerslijst bij te werken.
a• Terwijl het gebruikersselectiescherm wordt weergegeven, is het
volgende niet mogelijk:
• Een andere beeldbron selecteren
• Andere interactieve functies gebruiken
• De projector bedienen vanaf de werkbalk onderaan
• Verbinding maken met meerdere projectors
• Het geluid van de projector horen (het is tijdelijk
uitgeschakeld)
• Een beeld projecteren met behulp van EasyMP Multi PC
Projection of Epson iProjection
U ziet het schermbeeld van de geselecteerde gebruiker.
Herhaal deze stappen wanneer u de gebruiker wijzigt.
a• U heeft geen toegang tot het scherm Deelnemerslijst wanneer u
verbinding maakt met meerdere projectors met de hulp van EasyMP
Multi PC Projection en hetzelfde beeld projecteert (spiegelen).
• Als de penbediening of de aanraakbewerkingen niet werken op het
gebruikersselectiescherm, kunt u terugkeren naar het vorige scherm
door te drukken op de knop [Esc] op de afstandsbediening of het
bedieningspaneel.
De interactieve functies via een netwerk gebruiken 108
U kunt de projector in de modus Computer interactief gebruiken via een
netwerk.
Als u aantekeningen wilt maken tijdens het gebruik van de modus Computer
interactief via een netwerk, moet u Easy Interactive Tools (of een ander
annotatieprogramma) gebruiken. Met Easy Interactive Tools kunt u
verschillende tekengereedschappen gebruiken, het tekengebied als pagina
behandelen en uw tekeningen opslaan als een bestand voor later gebruik. U
kunt Easy Interactive Tools installeren vanaf de CD 'EPSON Projector
Software for Easy Interactive Function'. U kunt de software ook downloaden
van de website van Epson.
Gebruik EasyMP Multi PC Projection versie 2.10 of later (voor Windows en
OS X) om uw projector in te stellen op een computernetwerk en de modus
Computer interactief te gebruiken via het netwerk.
Selecteer Interactieve pen gebruiken op het tabblad Algemene instellingen
en Gelaagd venster verzenden op het tabblad Prestaties aanpassen.
Raadpleeg de Bedieningshandleiding voor EasyMP Multi PC Projection voor
instructies.
a• Het aantal pennen of vingers (EB-695Wi/EB-680Wi) dat u tegelijk
kunt gebruiken, is als volgt:
• Windows: twee pennen en zes vingers
• OS X: één pen of één vinger
• De reactie is mogelijk trager via het netwerk.
• U kunt de instelling voor Gebruiksmodus pen niet wijzigen via het
menu Uitgebreid van de projector.
• U kunt maximaal vier projectors tegelijk verbinden met behulp van
EasyMP Multi PC Projection. Bij aansluiting op meerdere projectors,
werkt de modus Computer interactief voor elke projector.
Bewerkingen die zijn uitgevoerd op één projector, worden
weerspiegeld in andere projectors.
gg Verwante koppelingen
• "Voorzorgsmaatregelen bij het verbinden met een beamer op een ander
subnet" pag.108
Voorzorgsmaatregelen bij het verbinden met een
beamer op een ander subnet
Volg deze voorzorgsmaatregelen wanneer u verbinding maakt met een
projector op een ander subnet met behulp van EasyMP Multi PC Projection
en gebruik maakt van interactieve functies:
• Zoek de projector op het netwerk door het IP-adres van de projector op te
geven. U kunt deze niet zoeken door de naam van de projector op te geven.
• Zorg ervoor dat u een echoantwoord terugkrijgt van de netwerkprojector
wanneer u een echoverzoek verzendt via de ping-opdracht. Wanneer de
optie Internet Control Message Protocol (ICMP) is uitgeschakeld op de
router, kunt u verbinding maken met de projector op externe locaties, zelfs
als u het echoantwoord niet terug kunt krijgen.
• Zorg ervoor dat de volgende poorten zijn geopend.
Poort Protocol Gebruik Communicatie
3620 TCP/UDP Voor verbinding en
bediening
twee richtingen
3621 TCP Voor overdracht van
beelden
twee richtingen
3629 TCP Voor bedienen van de
projector
twee richtingen
• Zorg ervoor dat de MAC-adresfilter- en -toepassingsfilteroptie correct zijn
geconfigureerd op de router.
• Als bandbreedtebeheer wordt gebruikt voor de communicatie tussen
locaties en EasyMP Multi PC Projection via de gecontroleerde bandbreedte
gaat, kunt u mogelijk geen verbinding maken met de projector op externe
locaties.
aEpson biedt geen garantie voor de verbinding met de projector op een
ander subnet met behulp van EasyMP Multi PC Projection, zelfs als u
aan de bovenstaande eisen voldoet. Wanneer u de implementatie
overweegt, moet u de verbinding in uw netwerkomgeving testen.
Windows-hulpmiddelen voor peninvoer en inkt 109
Als u Windows 10, Windows 8.1, Windows 8, Windows 7 of Windows Vista
gebruikt, kunt u de peninvoer- en inktopties gebruiken om handgeschreven
invoer en aantekeningen toe te voegen aan uw werk.
U kunt ook gebruik maken van de peninvoer- en inktfuncties via een netwerk
wanneer u de interactieve functies als beschikbaar op uw netwerk instelt.
gg Verwante koppelingen
• "Peninvoer- en inktfuncties voor Windows inschakelen" pag.109
• "Peninvoer- en inktfuncties van Windows gebruiken" pag.110
Peninvoer- en inktfuncties voor Windows inschakelen
Als u de peninvoer- en inktfuncties wilt gebruiken in Windows 10, Windows
8.1, Windows 8, Windows 7 of Windows Vista, moet u de peninstellingen
aanpassen in het menu Uitgebreid van de projector.
aDruk op de knop [Menu], selecteer het menu Uitgebreid en druk op
knop [Enter].
bSelecteer de instelling Easy Interactive Function en druk op de knop
[Enter].
cSelecteer de instelling Gebruiksmodus pen en druk op de knop [Enter].
dSelecteer Windows/Mac-modus en druk op [Enter].
Windows-hulpmiddelen voor peninvoer en inkt 110
Peninvoer- en inktfuncties van Windows gebruiken
Als u Windows 10, Windows 8.1, Windows 8, Windows 7 of Windows Vista
gebruikt, kunt u handgeschreven invoer toevoegen en deze omzetten in tekst.
Als u Microsoft Office 2007 of later hebt, kunt u de inktfunctie ook gebruiken
om handgeschreven notities toe te voegen aan een Word-document, Excel-
spreadsheet of PowerPoint-presentatie.
aOptienamen voor de annotatiefuncties kunnen verschillen afhankelijk
van uw versie van Microsoft Office.
• Om het aanraaktoetsenbord in Windows 10 te openen, klikt u met de
rechtermuisknop of houdt u de taakbalk vast en selecteert u vervolgens de
Schermtoetsenbordknop weergeven. Selecteer het toetsenbordpictogram
op het scherm.
• Om het aanraaktoetsenbord in Windows 8 te openen, klikt u met de
rechtermuisknop of houdt u de taakbalk vast en selecteert u vervolgens
Werkbalken >Schermtoetsenbord. Selecteer het toetsenbordpictogram op
het scherm en selecteer vervolgens het penpictogram.
• Om het invoerpaneel van de Tablet PC te openen in Windows 7 of
Windows Vista, selecteert u > Alle programma's >Bureau-accessoires
>Tablet PC >Tablet PC Invoerpaneel.
U kunt in het vak schrijven met de pen of uw vinger (EB-695Wi/EB-
680Wi), en vervolgens selecteren uit verschillende opties voor het bewerken
en converteren van de tekst.
• Om inktannotaties toe te voegen in Microsoft Office-toepassingen,
selecteert u het menu Recensie en vervolgens Inkt aanbrengen.
aSelecteer in Microsoft Word of Excel het tabblad Invoegen en klik
vervolgens op Inkt aanbrengen.
• Om aantekeningen te maken op uw PowerPoint-dia's in de
diavoorstellingsmodus, drukt u op de knop aan de zijkant van de pen of
drukt u ongeveer 3 seconden met uw vinger op het projectievlak. Daarna
selecteert u Opties voor de Aanwijzer >Pen in het pop-upmenu.
Voor meer informatie over deze functies, zie Windows Help.
Interactieve functies tijdens het simultaan projecteren van twee beelden 111
U kunt beelden uit twee bronnen tegelijkertijd links en rechts op het scherm
projecteren en de interactieve functie gebruiken.
U kunt schrijven of tekenen op verschillende schermen.
a• U kunt de modus Computer interactief op slechts één van de
schermen gebruiken.
• U kunt met een kader het gebied weergeven waar u kunt schrijven en
tekenen. Druk bij het gelijktijdig projecteren van twee beelden op de
knop [Menu] en stel de instelling Tekengebied tonen in op Aan.
• De responstijd kan lager liggen.
gg Verwante koppelingen
• "Projectie met gesplitst scherm wisselen" pag.111
• "Split Screen-instellingen selecteren voor de Interactieve Functie" pag.112
• "Twee beelden tegelijk projecteren" pag.117
Projectie met gesplitst scherm wisselen
U kunt met de werkbalk het scherm splitsen om twee beelden simultaan te
projecteren via de werkbalk onderaan of de afstandsbediening. Volg de
onderstaande stappen om te schakelen naar de projectie op gesplitst scherm
via de werkbalk onderaan.
aSelecteer het pictogram op de werkbalk onderaan.
bSelecteer de invoerbronnen voor het linker- en rechterscherm.
Interactieve functies tijdens het simultaan projecteren van twee beelden 112
aU kunt alleen ingangsbronnen selecteren die kunnen worden
gecombineerd.
cSelecteer Van bron wisselen.
Split Screen-instellingen selecteren voor de
Interactieve Functie
Volg de onderstaande stappen om de instellingen voor projectie op gesplitst
scherm te selecteren via de werkbalk onderaan.
aSelecteer het pictogram op de werkbalk onderaan.
Het menu Split Screen inst. wordt weergegeven.
bSelecteer het tabblad .
cSelecteer de volgende Split Screen-instellingen.
•Schermgrootte: vergroot één beeld terwijl het andere beeld wordt
verkleind. Afhankelijk van de video-ingangssignalen zullen de
beelden mogelijk niet verschijnen in dezelfde grootte, zelfs als u het
pictogram selecteert (Gelijk).
•Penmodus doel: hiermee kunt u de pen of uw vinger als muis
gebruiken op elk scherm.
•Audiobron: selecteert de audio. Selecteer het pictogram
(Automatisch) om geluid te horen van het grotere scherm of het
linkerscherm.
Interactieve functies tijdens het simultaan projecteren van twee beelden 113
dSelecteer het pictogram op het scherm Split Screen inst. om het
scherm te verlaten.
Interactieve functies bij projectie met twee projectors 114
U kunt de interactieve functies van uw projector gebruiken terwijl u
projecteert met twee projectors die naast elkaar zijn geïnstalleerd. Installeer
Easy Interactive Driver ver. 4.0 van de CD-ROM Epson Projector Software for
Easy Interactive Function.
Raadpleeg de Installatiehandleiding voor gedetailleerde instructies over het
installeren van meerdere projectors en het opgeven van instellingen voor de
Interactieve functies.
aU zult mogelijk niet kunnen schrijven en tekenen over de rand van de
beelden heen.
gg Verwante koppelingen
• "De interactieve functies tijdelijk gebruiken op slechts één van de projectors"
pag.114
• "Meerdere projectors gebruiken" pag.136
• "Systeemvereisten Easy Interactive Driver" pag.255
• "Meerdere projectors van hetzelfde model aansluiten" pag.38
De interactieve functies tijdelijk gebruiken op slechts
één van de projectors
Als u de interactieve functies gebruikt op een scherm dat wordt geprojecteerd
door twee projectoren, kunt u de interactieve functies tijdelijk gebruiken op
slechts één projector door de volgende instellingen te selecteren. De instelling
is alleen beschikbaar op het Startscherm.
aDruk op de knop [Home] op de afstandsbediening of op het pictogram
op de werkbalk onderaan.
Het Startscherm verschijnt.
bDruk op het pictogram .
Interactieve functies bij projectie met twee projectors 115
cSelecteer Aan voor Gebruik alleen deze projector.
dDruk op Sluiten om naar het vorige scherm terug te keren.
U kunt de interactieve functies nu tijdelijk gebruiken met slechts één
van de projectors.
aWanneer de projector uitschakelt, keert de instelling Gebruik
alleen deze projector terug naar Uit.
Projectorfuncties aanpassen
Volg de instructies in deze secties om de aanpassingsfuncties van de projector te gebruiken.
gg Verwante koppelingen
• "Twee beelden tegelijk projecteren" pag.117
• "Een PC Free-presentatie projecteren" pag.120
• "Het beeld en geluid tijdelijk uitschakelen" pag.125
• "De video-actie tijdelijk stoppen" pag.126
• "In- en uitzoomen op beelden" pag.127
• "De afstandsbediening gebruiken als een draadloze muis" pag.128
• "De afstandsbediening gebruiken als een aanwijzer" pag.130
• "Het beeld van een gebruikerslogo opslaan" pag.131
• "Een gebruikerspatroon opslaan" pag.134
• "Meerdere projectors gebruiken" pag.136
• "Beelden projecteren van de HDMI3-poort met de optionele interfacebox" pag.144
• "Beveiligingsfuncties projector" pag.146
Twee beelden tegelijk projecteren 117
U kunt de functie Split screen gebruiken om simultaan twee beelden te
projecteren van verschillende beeldbronnen. U kunt de functie Split screen
bedienen met de afstandsbediening of de menu's van de projector.
a• Terwijl u de functie Split screen gebruikt, zullen andere
projectorfuncties mogelijk niet beschikbaar zijn en kunnen sommige
instellingen automatisch worden toegepast op beide beelden.
• U kunt geen Split Screen-projectie uitvoeren wanneer ELPCB02
verbinden is ingesteld op Aan in het menu Uitgebreid van de
projector.
sUitgebreid >Bewerking >ELPCB02 verbinden
aDruk op de knop [Split]sen op de afstandsbediening.
Het beeld van de huidige bron wordt naar links in het scherm
verplaatst.
aU kunt dezelfde bewerkingen uitvoeren via Split Screen in het
menu Instellingen van de projector.
bDruk op de knop [Menu].
U ziet dit scherm:
Twee beelden tegelijk projecteren 118
cOm een ingangsbron voor het andere beeld te kiezen, selecteert u de
instelling Bron. Druk op [Enter], selecteer de ingangsbron, selecteer
Uitv. en druk op [Enter].
a• U kunt alleen ingangsbronnen selecteren die kunnen worden
gecombineerd.
• Terwijl u de functie Split screen gebruikt, verschijnt het Bron-
scherm wanneer u de ingangsbron van de afstandsbediening
wijzigt.
dOm beelden te wisselen, selecteert u Omwisselen Schermen en drukt u
op [Enter].
Het beeld links en rechts wordt omgewisseld.
eOm het ene beeld te vergroten en het andere te verkleinen, selecteert u
Schermgrootte. Druk op [Enter], selecteer een grootte en druk op
[Enter]. Druk op [Menu] om het menu af te sluiten.
aAfhankelijk van de video-ingangssignalen zullen de beelden
mogelijk niet verschijnen in dezelfde grootte, zelfs als u Gelijk
selecteert.
fOm de audio te kiezen, selecteert u Audiobron. Druk op [Enter],
selecteer een geluidsoptie en druk op [Enter]. Druk op [Menu] om het
menu af te sluiten.
aSelecteer Automatisch om geluid te horen van het grootste
scherm of het linkerscherm.
gOm de geprojecteerde beelden bovenaan op het scherm uit te lijnen,
selecteert u Uitlijnen. Druk dan op [Enter], selecteer Boven en druk
opnieuw op [Enter]. Druk op [Menu] om het menu af te sluiten.
hOm de functie Split screen af te sluiten, drukt u op [Split] of [Esc].
gg Verwante koppelingen
• "Niet-ondersteunde combinaties van ingangsbronnen voor projectie op
gesplitst scherm" pag.118
• "Beperkingen projectie gesplitst scherm" pag.119
• "Interactieve functies tijdens het simultaan projecteren van twee beelden"
pag.111
Niet-ondersteunde combinaties van ingangsbronnen
voor projectie op gesplitst scherm
Deze ingangsbroncombinaties kunnen niet worden geprojecteerd op een
gesplitst scherm.
• Computer1 en Computer2
Een PC Free-presentatie projecteren 120
U kunt de functie PC Free van de projector gebruiken wanneer u een USB-
apparaat aansluit dat compatibele presentatiebestanden bevat. Hiermee kunt u
snel en gemakkelijk een presentatie weergeven en deze bedienen via de
afstandsbediening van de projector.
gg Verwante koppelingen
• "Ondersteunde PC Free-bestandstypen" pag.120
• "Voorzorgsmaatregelen voor PC Free-projectie" pag.120
• "Een PC Free-diavoorstelling starten" pag.121
• "PC Free-filmvoorstelling starten" pag.123
• "PC Free-weergave-opties" pag.124
Ondersteunde PC Free-bestandstypen
U kunt deze bestandstypen projecteren met de functie PC Free van de
projector.
a• Plaats voor de beste resultaten uw bestand op een medium dat is
geformatteerd in FAT16/32.
• Als u problemen ondervindt met het projecteren van media die met
niet-Windows-bestandssystemen zijn geformatteerd, kunt u in plaats
daarvan proberen de media voor Windows te formatteren.
Bestandsinh
oud
Bestandsty
pe
(extensie)
Details
Beeld .jpg Zorg ervoor dat het bestand geen van de volgende
kenmerken heeft:
• CMYK-formaat
• Progressief formaat
• Zeer gecomprimeerd
• Een hogere resolutie dan 8192 × 8192
.bmp Zorg ervoor dat het bestand geen van de volgende
kenmerken heeft:
• Een hogere resolutie dan 1280 × 800
.gif Zorg ervoor dat het bestand geen van de volgende
kenmerken heeft:
• Een hogere resolutie dan 1280 × 800
• Geanimeerd
.png Zorg ervoor dat het bestand geen van de volgende
kenmerken heeft:
• Een hogere resolutie dan 1280 × 800 *
Film .avi
(Motion
JPEG)
Ondersteunt alleen AVI 1.0.
Zorg ervoor dat het bestand geen van de volgende
kenmerken heeft:
• Opgeslagen met een andere audiocodec dan PCM of
ADPCM
• Een hogere resolutie dan 1280 × 720
• Groter dan 2 GB
Voorzorgsmaatregelen voor PC Free-projectie
Let op de volgende voorzorgsmaatregelen wanneer u de functies van PC Free
gebruikt.
• Koppel het USB-opslagapparaat niet los terwijl het wordt gebruikt, anders
zal PC Free mogelijk niet goed werken.
Een PC Free-presentatie projecteren 121
• U zult mogelijk de beveiligingsfuncties op bepaalde USB-opslagapparaten
niet kunnen gebruiken met PC Free-functies.
• Wanneer u een USB-apparaat met een stroomadapter aansluit, moet u de
stroomadapter aansluiten op een stopcontact wanneer u het apparaat met
uw projector gebruikt.
• Sommige in de handel verkrijgbare USB-kaartlezers zijn mogelijk niet
compatibel zijn met de projector.
• De projector kan tegelijkertijd maximaal 5 kaarten die in de aangesloten
kaartlezer zijn gestopt, herkennen.
• U kunt de keystone-vervorming niet corrigeren terwijl u projecteert in PC
Free. Corrigeer daarom de beeldvorm voordat u begint met uw presentatie.
• U kunt de volgende functies gebruiken terwijl u projecteert in PC Free.
• Bevriezen
• A/V dempen
• E-Zoom
• Aanwijzer
gg Verwante koppelingen
• "De video-actie tijdelijk stoppen" pag.126
• "Het beeld en geluid tijdelijk uitschakelen" pag.125
• "In- en uitzoomen op beelden" pag.127
• "De afstandsbediening gebruiken als een aanwijzer" pag.130
Een PC Free-diavoorstelling starten
Nadat u een USB-apparaat hebt aangesloten op de projector, kunt u schakelen
naar de USB-ingangsbron en uw diavoorstelling starten.
a• U kunt de bewerkingsopties van PC Free wijzigen of speciale effecten
toevoegen door Optie te markeren onderaan het scherm en op
[Enter] te drukken.
• U kunt uw diavoorstelling bedienen met de interactieve pen of uw
vinger in plaats van met de afstandsbediening (EB-695Wi/EB-
685Wi/EB-680Wi/EB-675Wi).
aDruk op de knop [USB] op de afstandsbediening.
Het scherm met de PC Free-bestandenlijst wordt weergegeven.
a• Als het scherm Station selecteren wordt weergegeven, drukt u
op de pijlknoppen om het station te selecteren en drukt u op
[Enter].
• Om het scherm Station selecteren weer te geven, markeert u
Station sel. bovenaan in het scherm met de bestandslijst en
drukt u op [Enter].
bVoer één van de volgende stappen uit om uw bestanden te zoeken:
• Als u bestanden in een submap op uw apparaat wilt weergeven, drukt
u op de pijlknoppen om de map te markeren en drukt u op [Enter].
• Om terug te keren naar een hoger mapniveau op uw apparaat,
markeert u Trg nr bov. en drukt u op [Enter].
• Om extra bestanden in een map weer te geven, markeert u Volgende
pagina of Vorige pagina en drukt u op [Enter] of drukt u op de
afstandsbediening op de knoppen [Page] up of Page down.
Een PC Free-presentatie projecteren 123
PC Free-filmvoorstelling starten
Nadat u een USB-apparaat hebt aangesloten op de projector, kunt u schakelen
naar de USB-ingangsbron en uw film starten.
a• U kunt de bewerkingsopties van PC Free wijzigen door Optie te
markeren onderaan op het scherm en op [Enter] te drukken.
aDruk op de knop [USB] op de afstandsbediening.
Het scherm met de PC Free-bestandenlijst wordt weergegeven.
a• Als het scherm Station selecteren wordt weergegeven, drukt u
op de pijlknoppen om het station te selecteren en drukt u op
[Enter].
• Om het scherm Station selecteren weer te geven, markeert u
Station selecteren bovenaan in het scherm met de bestandslijst
en drukt u op [Enter].
bVoer één van de volgende stappen uit om uw bestanden te zoeken:
• Als u bestanden in een submap op uw apparaat wilt weergeven, drukt
u op de pijlknoppen om de map te markeren en drukt u op [Enter].
• Om terug te keren naar een hoger mapniveau op uw apparaat,
markeert u Trg nr bov. en drukt u op [Enter].
• Om extra bestanden in een map weer te geven, markeert u Volgende
pagina of Vorige pagina en drukt u op [Enter] of drukt u op de
afstandsbediening op de knoppen [Page] up of Page down.
cOm een film af te spelen, drukt u op de pijlknoppen om het bestand te
markeren en drukt u op [Enter].
a• Als er bestandsnamen zijn die groter zijn dan het
weergavegebied of niet-ondersteunde symbolen bevatten,
kunnen de bestandsnamen alleen in de schermweergave
worden verkort of gewijzigd.
• Als u alle films in een map op volgorde wilt afspelen, selecteert
u de optie Dia show onderaan het scherm.
dOm het afspelen van de film te stoppen, drukt u op de knop [Esc],
markeert u Afsluiten en drukt u op [Enter].
U keert terug naar het scherm met de bestandslijst.
eSchakel indien nodig het USB-apparaat uit en koppel vervolgens het
apparaat los van de projector.
gg Verwante koppelingen
• "PC Free-weergave-opties" pag.124
• "Verbinden met een USB-apparaat" pag.35
Een PC Free-presentatie projecteren 124

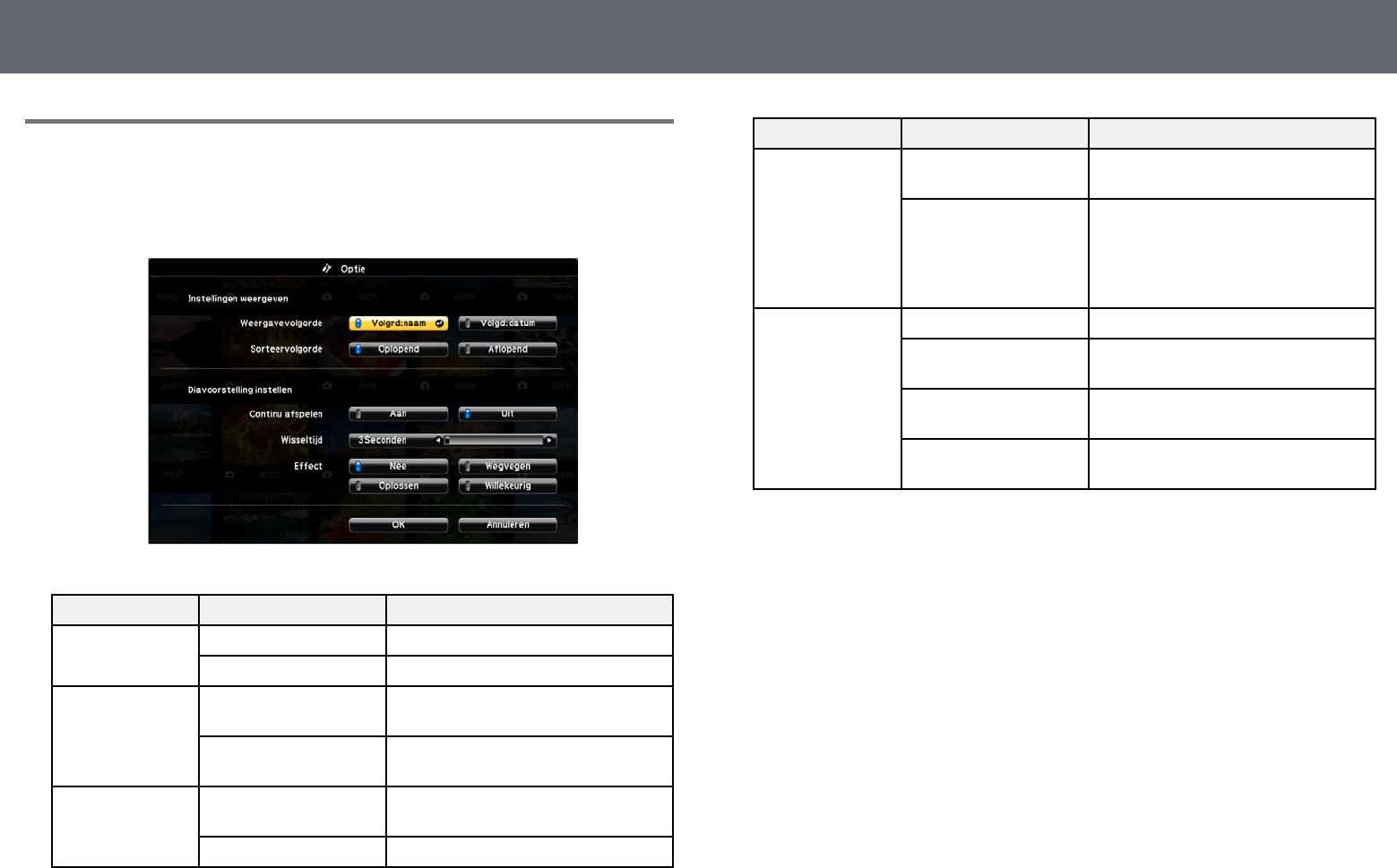

PC Free-weergave-opties
U kunt deze weergave-opties selecteren wanneer u PC Free gebruikt. Om dit
scherm te openen, markeert u Optie onderaan in het scherm met de PC Free-
bestandenlijst en drukt u op [Enter].
Instelling Opties Beschrijving
Weergavevolgorde Volgrd:naam Toont bestanden op volgorde naam
Volgd:datum Toont bestanden op volgorde datum
Sorteervolgorde Oplopend Sorteert bestanden in de volgorde
eerste-naar-laatste
Aflopend Sorteert bestanden in de volgorde
laatste-naar-eerste
Continu afspelen Aan Speelt een diavoorstelling doorlopend
af
Uit Speelt een diavoorstelling eenmaal af
Instelling Opties Beschrijving
Wisseltijd Nee Toont het volgende bestand niet
automatisch
1 seconde tot 60
seconden
Toont bestanden gedurende de
geselecteerde tijd en wisselt
automatisch naar het volgende
bestand. Beelden met een hoge
resolutie kunnen iets trager wisselen.
Effect Nee Geen effect
Wegvegen Overgangen tussen beelden met een
veegeffect
Oplossen Overgangen tussen beelden met een
oploseffect
Willekeurig Overgangen tussen beelden met een
willekeurige reeks effecten
In- en uitzoomen op beelden 127
U kunt de aandacht vestigen op onderdelen van een presentatie door in te
zoomen op een gedeelte van het beeld en dit te vergroten op het scherm.
aDruk op de knop [E-Zoom] + op de afstandsbediening.
U ziet een dradenkruis op het scherm dat het midden van het
zoomgebied aanduidt.
bGebruik de volgende knoppen op de afstandsbediening om het
ingezoomde beeld aan te passen.
• Gebruik de pijlknoppen om het dradenkruis te plaatsen in het
beeldgebied waarop u wilt inzoomen. Om het dradenkruis diagonaal
te verplaatsen, drukt u tegelijk op een paar aangrenzende
pijlknoppen.
• Druk herhaaldelijk op de knop [E-Zoom] + om in te zoomen op het
beeldgebied. Houd de knop [E-Zoom] + ingedrukt om sneller in te
zoomen. Het geselecteerde gebied kan in 25 stappen een tot vier keer
worden vergroot.
• Gebruik de pijlknoppen om te pannen in het ingezoomde
beeldgebied.
• Om uit te zoomen van het beeld, drukt u op de knop [E-Zoom] –.
• Om terug te keren naar de originele beeldgrootte, drukt u op [Esc].
Het vergrote beeld wordt geprojecteerd en het vergrotingspercentage
verschijnt op het scherm.
De afstandsbediening gebruiken als een draadloze muis 128
U kunt de afstandsbediening van de projector gebruiken als een draadloze
muis zodat u de projectie van een afstand kunt bedienen via de computer.
aU kunt de functies van de draadloze muis gebruiken met Windows
Vista en later, of OS X 10.7.x en nieuwer.
aSluit de projector aan op een computer via de poort USB-B, Computer,
or HDMI van de projector.
aDe functie Draadloze muis werkt niet wanneer u beelden
projecteert vanaf een apparaat dat is aangesloten op de
HDMI1/MHL-poort met een MHL-kabel.
bAls u uw computer hebt aangesloten op een andere poort dan de USB-
B-poort, moet u ook een USB-kabel aansluiten op de USB-B-poort van
de projector en op een USB-poort op uw computer (voor draadloze
muisondersteuning).
cStart uw presentatie.
dGebruik de volgende knoppen op de afstandsbediening om uw
presentatie te bedienen:
• Om door de dia's of pagina's te gaan, drukt u op de knop [Page] up
of down.
• Gebruik de pijlknoppen om de cursor op het scherm te bewegen. Om
de cursor diagonaal te verplaatsen, drukt u tegelijk op een paar
aangrenzende pijlknoppen.
• Om links te klikken, drukt u eenmaal op de [Enter]-knop (druk
tweemaal om te dubbelklikken). Om rechts te klikken, drukt u op de
[Esc]-knop.
• Als u wilt slepen en neerzetten, houdt u de [Enter]-knop ingedrukt
terwijl u de cursor verplaatst met de pijlknoppen. Laat de [Enter]-
knop los wanneer de cursor op zijn bestemming staat.
De afstandsbediening gebruiken als een draadloze muis 129
a• Als de muisknopinstellingen op de computer zijn omgekeerd,
worden ze automatisch ook omgekeerd op de afstandbediening.
• De functie Draadloze muis werkt niet in de volgende
omstandigheden:
• Wanneer het menu van de projector of een Help-scherm wordt
weergegeven.
• Wanneer USB Type B is ingesteld op Easy Interactive Function of
USB Display/Easy Interactive Function in het menu Uitgebreid
van de projector (EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi).
• Wanneer andere functies dan de functie Draadloze muis worden
gebruikt (bijvoorbeeld volume-aanpassing).
Als u echter de functie E-Zoom of Aanwijzer gebruikt, is de functie
Page Up of Down beschikbaar.
gg Verwante koppelingen
• "In- en uitzoomen op beelden" pag.127
• "De afstandsbediening gebruiken als een aanwijzer" pag.130
De afstandsbediening gebruiken als een aanwijzer 130
U kunt de afstandsbediening van de projector gebruiken als een aanwijzer om
u te helpen de aandacht van uw publiek te richten op belangrijke informatie
op het scherm. De standaard aanwijzervorm is een pijl. U kunt de vorm
wijzigen onder de instelling Aanwijzervorm in het menu Instellingen van de
projector.
aDruk op de knop [Pointer] op de afstandsbediening.
bGebruik de pijlknoppen om de aanwijzer te verplaatsen op het scherm.
Om de aanwijzer diagonaal te verplaatsen, drukt u tegelijk op een paar
aangrenzende pijlknoppen.
cDruk op [Esc] om de aanwijzer van het scherm te verwijderen.
gg Verwante koppelingen
• "Instellingen projectorfuncties - menu Instellingen" pag.183
Het beeld van een gebruikerslogo opslaan 133
beveil. op Aan in het menu Wachtwoordbeveiliging en stelt u het
wachtwoord in.
gg Verwante koppelingen
• "Het beeld en geluid tijdelijk uitschakelen" pag.125
• "Soorten wachtwoordbeveiliging selecteren" pag.147
Een gebruikerspatroon opslaan 134
Er zijn vier typen patronen vooraf geregistreerd in de projector, zoals
liniaallijnen en rasterpatronen. U kunt deze patronen projecteren om te
helpen bij presentaties met de instellingen Patroonweergave in het menu
Instellingen.
U kunt het beeld dat momenteel wordt geprojecteerd ook opslaan als
Gebruikerspatroon.
aNadat u een Gebruikerspatroon eenmaal hebt opgeslagen, kan het
standaardpatroon niet meer teruggezet.
aProjecteer het beeld dat u wilt opslaan als het Gebruikerspatroon en
druk dan op de knop [Menu] op het bedieningspaneel of de
afstandsbediening.
bSelecteer het menu Instellingen en druk op [Enter].
cSelecteer Patroon en druk op [Enter].
dSelecteer Gebruikerspatroon en druk op [Enter].
U wordt gevraagd of het weergegeven beeld moet worden gebruikt als
het Gebruikerspatroon.
Een gebruikerspatroon opslaan 135
aAanpassingen zoals Keystone, E-Zoom, Hoogte-breedte, Zoom
aanpassen of Beeldverschuiving worden tijdelijk geannuleerd
wanneer u Gebruikerspatroon selecteert.
eSelecteer Ja en druk op [Enter].
U wordt gevraagd of u het beeld wilt opslaan als het
Gebruikerspatroon.
fSelecteer Ja en druk op [Enter].
U ziet een voltooiingsbericht.
Meerdere projectors gebruiken 136
U kunt de geprojecteerde beelden van twee of meer projectors combineren
om één groot beeld te maken.
a• Voordat u de projectie start, moet u ervoor zorgen dat u
Multiprojectie voor alle projectors instelt op Aan.
sUitgebreid >Multiprojectie >Multiprojectie
• Voordat u de projectie start, moet u ervoor zorgen dat u dezelfde
kleurmodus selecteert voor alle projectors.
sUitgebreid >Multiprojectie >Kleurmodus
gg Verwante koppelingen
• "Projectoridentificatiesysteem voor beheer van meerdere projectors" pag.136
• "Kleurgelijkheid aanpassen" pag.138
• "De helderheid van de lamp aanpassen" pag.140
• "De beeldkleuren afstemmen" pag.141
• "RGBCMY aanpassen" pag.142
Projectoridentificatiesysteem voor beheer van
meerdere projectors
Als u meerdere projectors gebruikt voor het projecteren van beelden, kunt u
de helderheid en kleurtint van het beeld van elke projector corrigeren zodat
de beelden vrijwel overeenkomen.
U kunt een unieke projector-ID instellen voor elke projector om deze
individueel te bedienen met een afstandsbediening. Corrigeer daarna de
helderheid en kleur voor elke projector.
a• Het is mogelijk dat de helderheid en kleurtint ook na aanpassing niet
volledig overeenkomen.
• Als de verschillen in helderheid en kleurtint na verloop van tijd
duidelijker worden, herhaalt u de aanpassingen.
gg Verwante koppelingen
• "Instellen van de projector-id" pag.136
• "De projector die u wilt bedienen, selecteren" pag.137
Instellen van de projector-id
Om meerdere projectoren te bedienen vanaf één afstandsbediening, moet u
elke projector een unieke id geven.
aDruk op het bedieningspaneel of de afstandsbediening op [Menu].
bSelecteer het menu Uitgebreid en druk op [Enter].
cSelecteer Multiprojectie en druk dan op [Enter].
dSelecteer Projector-id en druk op [Enter].
Meerdere projectors gebruiken 139
cSelecteer Kleurgelijkheid en druk op [Enter].
dSelecteer Kleurgelijkheid en druk op [Enter].
eSelecteer Aan en druk op [Enter]. Druk dan op [Esc].
fSelecteer Aanpassingsniveau en druk op [Enter].
gSelecteer het niveau en druk op [Esc].
hSelecteer Aanpassingen starten en druk op [Enter].
iSelecteer het gebied dat u wilt aanpassen en druk op [Enter].
Pas eerst de omtrek aan. Selecteer tot slot Alles en pas dan het volledige
scherm aan.
jSelecteer de kleur (Rood,Groen of Blauw) die u wilt aanpassen en
gebruik de pijlknop naar links om de kleurtint te verzwakken en de
rechterpijl om deze te versterken.
aHet aanpassingsscherm verandert telkens wanneer u op [Enter]
drukt.
kDruk op [Esc] om naar het Scherm voor de gebiedsselectie terug te
keren.
lHerhaal deze stappen om elk gebied aan te passen.
Meerdere projectors gebruiken 140
mDruk op [Esc] om naar het vorige scherm terug te keren.
De helderheid van de lamp aanpassen
Wanneer u projecteert met meerdere projectors, moet u de
helderheidsinstelling voor elke projector aanpassen.
Schakel alle projectors in en selecteer de instelling Helderheid in het menu
Uitgebreid van elke projector zodat alle projectors even helder zijn als de
donkerste lamp op het gecombineerde scherm.
a• Zelfs na het aanpassen van de helderheidsniveaus, is het mogelijk dat
de helderheid van de lampen niet helemaal overeenkomt.
• Deze functie is alleen beschikbaar wanneer Stroomverbruik is
ingesteld op Normaal.
sECO >Stroomverbruik
• Deze functie wordt uitgeschakeld in de whiteboardmodus.
aDruk op de knop [Menu], selecteer het menu Uitgebreid en druk op
[Enter].
bSelecteer Multiprojectie en druk dan op [Enter].
cSelecteer Helderheid en druk op [Enter].
Meerdere projectors gebruiken 142
cSelecteer Kleurmatching en druk op [Enter].
dSelecteer Aanpassingsniveau.
Er zijn zes aanpassingsniveaus van wit via grijs en tot zwart. U kunt elk
niveau afzonderlijk bijstellen.
eSelecteer Rood,Groen of Blauw en pas dan de kleurtint aan.
fSelecteer Helderheid en pas de waarde aan.
gKeer terug naar stap 4 en pas nog een niveau aan.
hDruk op de knop [Esc] om naar het vorige scherm terug te keren.
RGBCMY aanpassen
U kunt de instellingen Tint,Verzadiging en Helderheid aanpassen voor elk
van de kleurcomponenten R (rood), G (groen), B (blauw), C (cyaan), M
(magenta) en Y (geel).
Schakel alle projectors in en selecteer de instelling RGBCMY in het menu
Uitgebreid van elke projector zodat de kleurtint op het gecombineerde
scherm volledig gelijkloopt.
aDeze functie wordt uitgeschakeld in de whiteboardmodus.
aDruk op de knop [Menu], selecteer het menu Uitgebreid en druk op
[Enter].
Meerdere projectors gebruiken 143
bSelecteer Multiprojectie en druk dan op [Enter].
cSelecteer RGBCMY en druk op [Enter].
dSelecteer de aan te passen kleur en druk op [Enter].
eDoe het volgende zoals nodig voor elke instelling.
• Om de algemene tint van de kleur aan te passen naar blauwachtig -
groenachtig - roodachtig, past u de instelling Tint aan.
• Om de algemene levendigheid van de kleur aan te passen, past u de
instelling Verzadiging aan.
• Om de algemene helderheid van de kleur aan te passen, past u de
instelling Helderheid aan.
fDruk op [Menu] of [Esc] om de menu's af te sluiten.
Projectie Vast Netwerk 152
U kunt beelden naar uw projector verzenden via een vast netwerk. Verbind
hiervoor de projector met uw netwerk en stel dan uw projector en computer
in voor netwerkprojectie.
Na het aansluiten en instellen van de projector zoals hier beschreven,
installeert u EasyMP Multi PC Projection vanaf de cd-rom Epson Projector
Software (indien beschikbaar) of vanaf de website.
De software EasyMP Multi PC Projection stelt uw computer in voor
netwerkprojectie. Hiermee kunt u ook interactieve vergaderingen houden
door de computerschermen van de gebruiker te projecteren via een netwerk.
Raadpleeg de Bedieningshandleiding voor EasyMP Multi PC Projection voor
instructies.
gg Verwante koppelingen
• "Verbinden met een vast netwerk" pag.152
• "Instellingen voor een vast netwerk selecteren" pag.152
Verbinden met een vast netwerk
Om de projector te verbinden met een bekabeld LAN-netwerk, gebruikt u een
100Base-TX of 10Base-T netwerkkabel. Om een goede gegevensoverdracht te
garanderen, dient u een afgeschermde kabel Cat. 5 of beter te gebruiken.
aSluit één uiteinde van de netwerkkabel aan op uw netwerkhub, -switch
of -router.
bSluit het andere uiteinde van de kabel aan op de LAN-poort van de
projector.
Instellingen voor een vast netwerk selecteren
Voordat u kunt projecteren vanaf computers op uw netwerk, moet u de
netwerkinstellingen selecteren voor de projector.
aZorg dat u de projector al verbonden hebt met uw vast netwerk via de
LAN-poort.
aDruk op het bedieningspaneel of de afstandsbediening op [Menu].
Projectie draadloos netwerk 158
• Onder Trefwoord projector kunt u een beveiligingswachtwoord
inschakelen om toegang tot de projector te verhinderen voor
iedereen die zich niet in de ruimte van de projector bevindt. U moet
een weergegeven, gerandomiseerd trefwoord invoeren vanaf een
computer die EasyMP Multi PC Projection of Epson iProjection
gebruikt om toegang te krijgen tot de projector en om het huidige
scherm te delen.
•LAN-info weergeven: hiermee kunt u het weergaveformaat instellen
voor de netwerkinformatie van de projector.
aGebruik het weergegeven toetsenbord voor het invoeren van de
naam en het wachtwoord. Druk op de pijlknoppen op de
afstandsbediening om tekens te markeren en druk op [Enter] om
ze te selecteren.
gSelecteer het menu Draadl. LAN en druk op [Enter].
hSelecteer de instelling Aansluitmodus.
•Snel biedt u de mogelijkheid meerdere smartphones, tablets of
computers direct te verbinden via een draadloze verbinding.
•Geavanceerd: biedt u de mogelijkheid smartphones, tablets of
computers te verbinden via het toegangspunt van een draadloos
netwerk.
iAls u de verbindingsmodus Geavanceerd hebt geselecteerd, kiest u
Toegangspunt zoeken om het toegangspunt waarmee u verbinding wilt
maken, te selecteren.
aAls u de SSID handmatig moet toewijzen, selecteert u SSID om
de SSID in te voeren.
jWijs voor de verbindingsmodus Geavanceerd de IP-instellingen toe
voor uw netwerk, zoals nodig.
• Als uw netwerk automatisch adressen toewijst, selecteert u IP-
instellingen om de instelling DHCP op Aan te zetten.
• Als u adressen handmatig moet instellen, selecteert u IP-instellingen
om de instelling DHCP in te stellen op Uit en voert u IP-adres,
Subnetmasker en Gateway-adres van de projector in zoals nodig.
kOm te voorkomen dat het SSID- of IP-adres op het LAN stand-
byscherm en het startscherm wordt weergegeven, zet u de instelling
SSID-weergave of Weergave IP-adres op Uit.
lSelecteer Inst. voltooid wanneer u klaar bent met het selecteren van de
instellingen en volg de instructies op het scherm om uw instellingen op
te slaan en de menu's af te sluiten.
mDruk op de knop [LAN] op de afstandsbediening.
Projectie draadloos netwerk 159

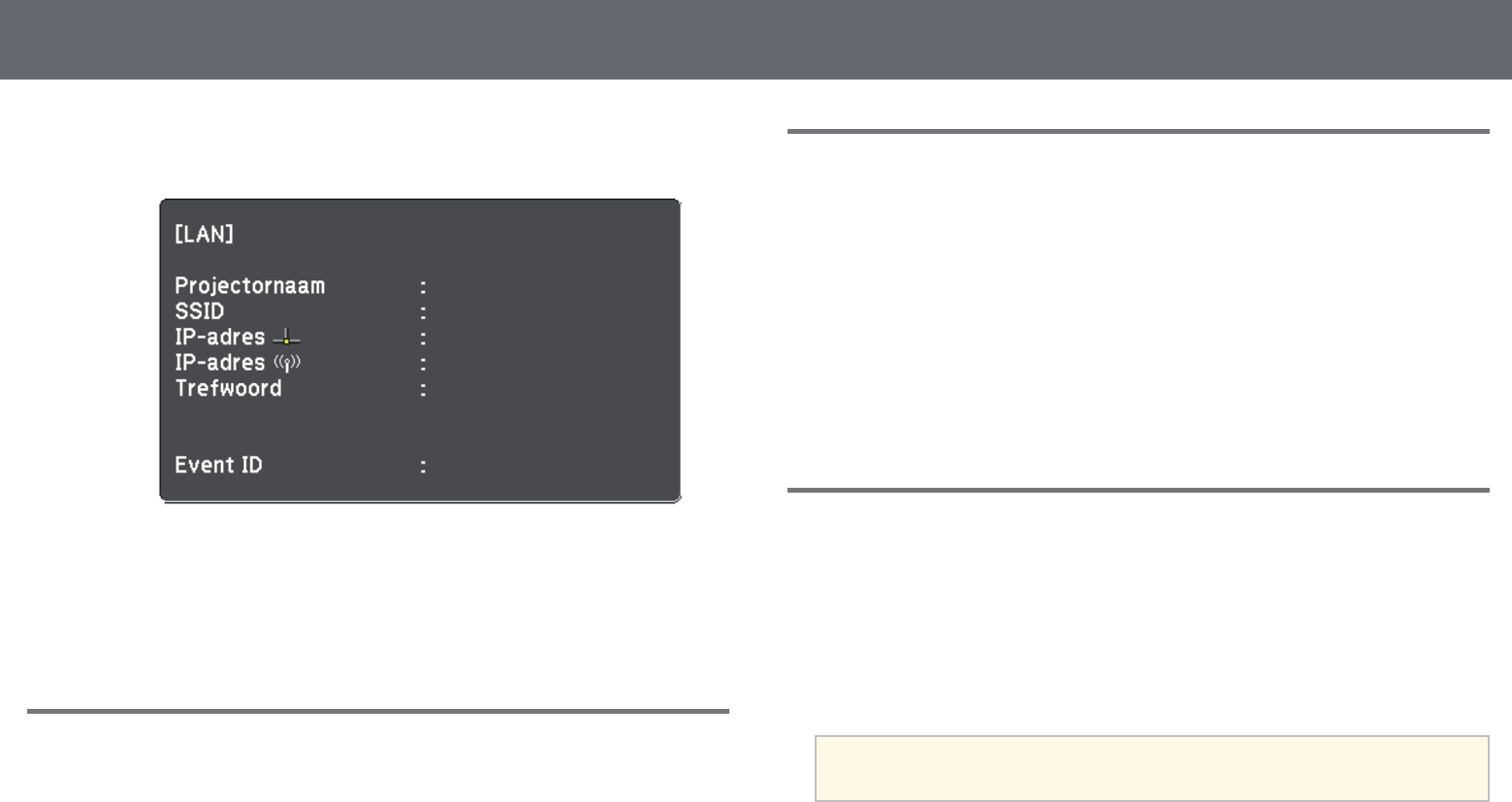

De draadloze netwerkinstellingen zijn volledig wanneer u het juiste IP-
adres ziet op het LAN stand-byscherm.
Wanneer u klaar bent met het configureren van de draadloze instellingen
voor uw projector, moet u het draadloos netwerk op uw computer selecteren.
Start daarna de netwerksoftware voor het verzenden van beelden naar uw
projector via een draadloos netwerk.
Draadloze netwerkinstellingen selecteren in
Windows
Selecteer voordat u een verbinding maakt met de projector het juiste
draadloze netwerk op uw computer.
aDubbelklik op het netwerkpictogram in de taakbalk van Windows om
het draadloos hulpprogramma te openen.
bWanneer u een verbinding maakt in de verbindingsmodus
Geavanceerd, selecteert u de netwerknaam (SSID) van het netwerk
waarmee de projector een verbinding maakt.
cKlik op Verbinden.
Draadloze netwerkinstellingen selecteren in OS X
Selecteer voordat u een verbinding maakt met de projector het juiste
draadloze netwerk in OS X.
aKlik op het AirPort-pictogram in de menubalk bovenaan op het
scherm.
bWanneer u een verbinding maakt in de verbindingsmodus
Geavanceerd, moet u controleren of AirPort is ingeschakeld en
selecteert u de netwerknaam (SSID) van het netwerk waarmee de
projector een verbinding maakt.
Draadloze netwerkbeveiliging instellen
U kunt de beveiliging voor uw projector instellen voor gebruik op een
draadloos netwerk. Stel één van de volgende beveiligingsopties in zodat ze
overeenkomen met de instellingen die op uw netwerk worden gebruikt:
• WPA2-PSK-beveiliging
• WPA/WPA2-PSK-beveiliging *
* Alleen beschikbaar voor de verbindingsmodus Geavanceerd.
aNeem contact op met uw netwerkbeheerder voor hulp bij het invoeren
van de juiste informatie.
aDruk op het bedieningspaneel of de afstandsbediening op [Menu].
bSelecteer het menu Netwerk en druk op [Enter].
cSelecteer Netwerkconfiguratie en druk op [Enter].
Projectie draadloos netwerk 160
dSelecteer het menu Draadl. LAN en druk op [Enter].
eSelecteer de instelling Beveiliging en druk op [Enter].
fSelecteer de beveiligingsinstellingen volgens uw netwerkinstellingen.
gSelecteer Inst. voltooid wanneer u klaar bent met het selecteren van de
instellingen en volg de instructies op het scherm om uw instellingen op
te slaan en de menu's af te sluiten.
gg Verwante koppelingen
• "Menu Netwerk - Menu Draadloos LAN" pag.194
Een QR-code gebruiken voor het aansluiten op een
mobiel apparaat
Na het selecteren van de instellingen voor het draadloos netwerk, kunt u een
QR-code weergeven op het scherm en deze gebruiken om te verbinden met
een mobiel apparaat via de app Epson iProjection.
a• Zorg dat u de laatste versie van Epson iProjection (V1.3.0 of later
ondersteunt deze functie) op uw apparaat hebt geïnstalleerd.
• U kunt Epson iProjection gratis downloaden via de App Store of
Google play. De gebruiker is verantwoordelijk voor eventuele kosten
van de communicatie met de App Store of Google play.
• Wanneer u Epson iProjection gebruikt in Snel-aansluitmodus raden
we u aan beveiligingsinstellingen te configureren.
aDruk op de knop [LAN] op de afstandsbediening.
De QR-code wordt weergegeven op het geprojecteerde oppervlak.
a• Als u de QR-code niet ziet, stelt u LAN-info weergeven in op
Tekst en QR-code in het menu Netwerk van de projector.
sNetwerk >Netwerkconfiguratie >Basis >LAN-info
weergeven
• Om de QR-code te verbergen, drukt u op de knop [Esc].
• Wanneer de QR-code verborgen is, drukt u op de knop [Enter]
om de code weer te geven.
• U kunt de QR-code ook weergeven door het pictogram op het
startscherm te selecteren.
Projectie draadloos netwerk 161
bStart Epson iProjection op uw mobiel apparaat.
cLees de geprojecteerde QR-code af met Epson iProjection om het te
verbinden met de projector.
aOm de QR-code correct af te lezen, moet u ervoor zorgen dat u
direct voor het scherm staat en dicht genoeg bent zodat de
geprojecteerde code past in de geleider van de QR-codelezer van
het mobiele apparaat. Als u te ver van het scherm staat, is de
code mogelijk niet leesbaar.
Wanneer een verbinding is gemaakt, selecteert u het menu Contents
van en selecteert u vervolgens het bestand dat u wilt projecteren.
Een USB-sleutel gebruiken om te verbinden met een
Windows-computer
U kunt uw USB-flashstation instellen als een USB-sleutel om de projector snel
te verbinden met een door draadloos LAN ondersteunde Windows-computer.
Na het maken van de USB-sleutel, kunt u snel beelden projecteren met de
netwerkbeamer.
aStel de USB-sleutel in met EasyMP Multi PC Projection.
aRaadpleeg de Bedieningshandleiding voor EasyMP Multi PC
Projection voor instructies.
bZorg dat de draadloze LAN-module is geïnstalleerd in uw projector.
cZet de projector aan.
dDruk op de knop [LAN] op de afstandsbediening.
Het LAN-stand-by scherm verschijnt. Controleer of een SSID- en IP-
adres worden weergegeven.
eSluit de USB key aan op de USB-A-poort van de projector.
U ziet een geprojecteerd bericht dat de netwerkgegevens zijn
bijgewerkt.
fVerwijder de USB key.
gSluit de USB key aan op een USB-poort op uw computer.
aAls het venster Automatisch afspelen wordt weergegeven in
Windows Vista, selecteert u MPPLaunch.exe en selecteer dan
Toestaan.
hVolg de instructies op het scherm om de benodigde toepassing te
installeren.
a• Als het bericht van de Windows Firewall wordt weergegeven,
klikt u op Ja om de firewall uit te schakelen.
• U moet als beheerder zijn aangemeld om de software te
installeren.
• Als deze niet automatisch wordt geïnstalleerd, dubbelklikt u op
MPPLaunch.exe in de USB-sleutel.
Na enkele minuten wordt uw computerbeeld weergegeven door de
projector.
iWanneer u klaar bent met het draadloos projecteren, selecteert u de
optie Hardware veilig verwijderen in de taakbalk van Windows en
verwijdert u de USB key uit de computer.
aHet is mogelijk dat u de computer opnieuw moet opstarten om
de draadloze LAN-verbinding opnieuw te activeren.
Bewaking en bediening van de projector
Volg de instructies in deze secties om de projector te bewaken en te bedienen via een netwerk.
gg Verwante koppelingen
• "EasyMP Monitor" pag.163
• "Een netwerkcomputer bedienen via een webbrowser" pag.164
• "E-mailwaarschuwingen voor het projectornetwerk instellen" pag.166
• "Bewaking instellen met SNMP" pag.168
• "ESC/VP21-opdrachten gebruiken" pag.169
• "PJLink-ondersteuning" pag.171
• "Ondersteuning Crestron RoomView" pag.172
EasyMP Monitor 163
Met de EasyMP Monitor-software (alleen Windows) kunt u uw projector
bewaken en bedienen via het netwerk. Raadpleeg de EasyMP Monitor
Bedieningshandleiding voor instructies.
U kunt EasyMP Monitor downloaden van de volgende website:
http://www.epson.com/
Een netwerkcomputer bedienen via een webbrowser 165
gOm de projectie op afstand te bedienen, selecteert u het pictogram
.
a• Als u een aanmeldingsvenster ziet, voert u uw gebruikersnaam
en wachtwoord in. (De gebruikersnaam is EPSONREMOTE
en het standaard wachtwoord is guest.)
• U kunt het wachtwoord wijzigen in Wachtwoord Remote van
het menu Netwerk van de projector.
sNetwerk >Netwerkconfiguratie >Basis >Wachtwoord
Remote

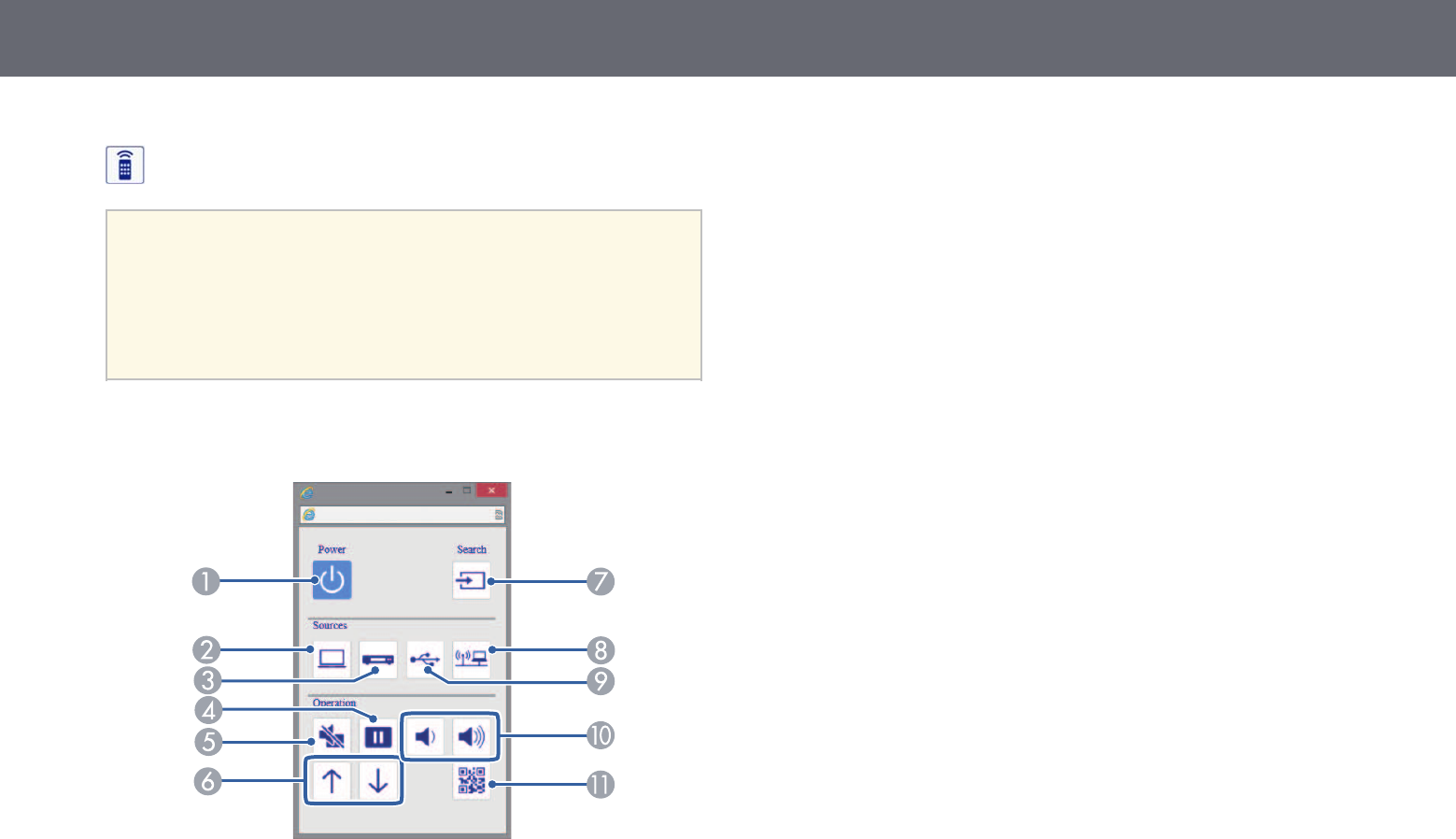

hSelecteer het pictogram dat overeenkomt met de projectorfunctie die u
wilt bedienen.
ABesturing voedingsknop
BSelecteert de Computer-poortbron
CSelecteert Video- en HDMI-poortbronnen
DBesturing Freeze-knop
EBesturing A/V Mute-knop
FBesturing knoppen Pagina omhoog en Pagina omlaag
GZoekacties voor bronnen
HSelecteert de netwerkbron
ISelecteert het USB Display of de USB-apparaatbron
JBesturing volumeknop
KToont de QR-code
gg Verwante koppelingen
• "Menu Netwerk - Menu Basis" pag.193
• "Instellingen configuratie van de projector - menu ECO" pag.199
E-mailwaarschuwingen voor het projectornetwerk instellen 166
U kunt de projector instellen om u een e-mailwaarschuwing te verzenden via
het netwerk als er een probleem is met de projector.
Als u de instelling Stand-by modus op Communicatie aan zet in het
projectormenu ECO, kunt u de e-mailwaarschuwingen ontvangen, zelfs als de
projector in stand-bymodus is (wanneer de voeding uit is).
aDruk op het bedieningspaneel of de afstandsbediening op [Menu].
bSelecteer het menu Netwerk en druk op [Enter].
cSelecteer Netwerkconfiguratie en druk op [Enter].

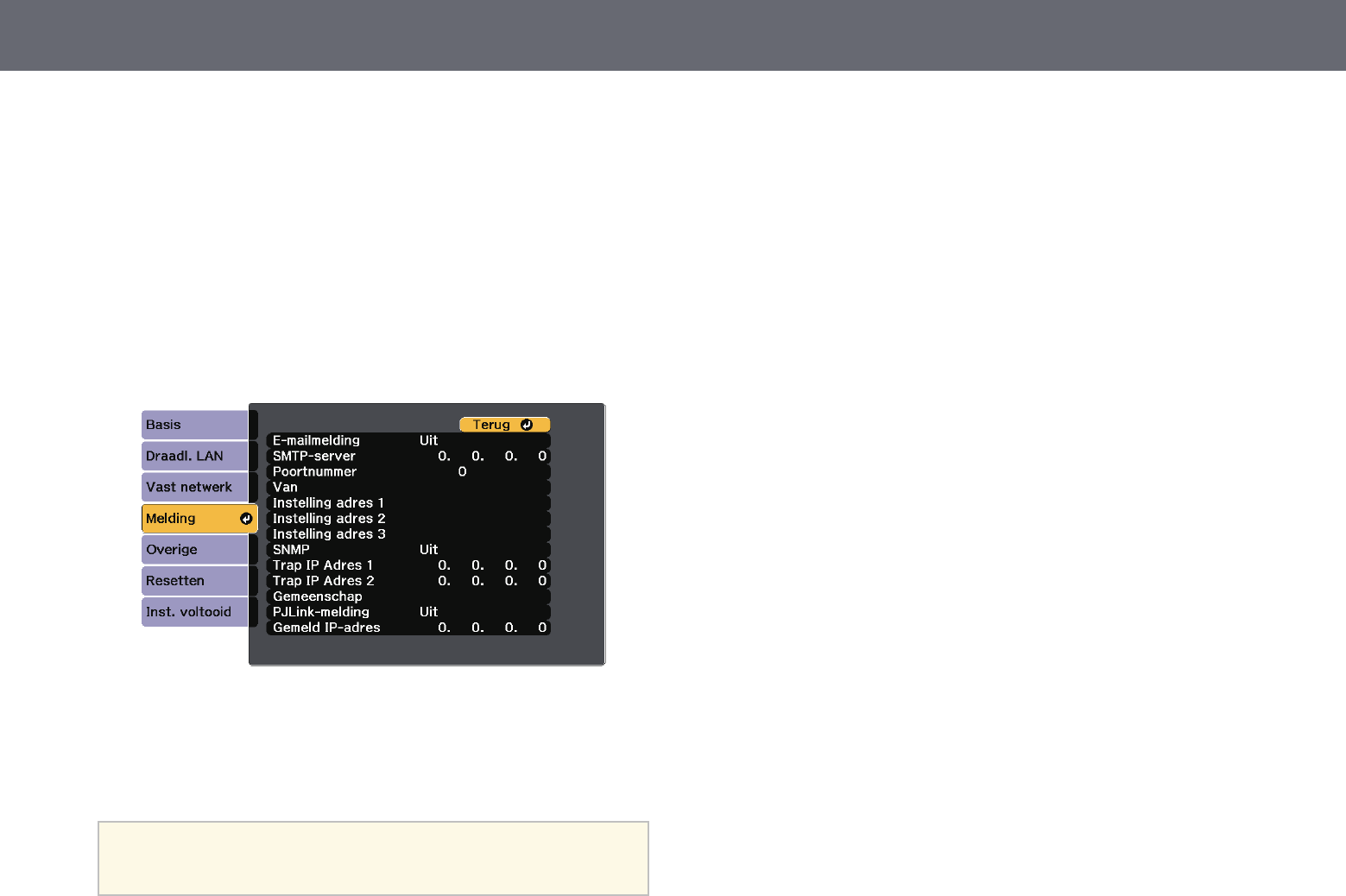

dSelecteer het menu Melding en druk op [Enter].
eZet de instelling E-mailmelding op Aan.
fVoer het IP-adres in voor de optie SMTP-server.
aGebruik deze adressen niet: 127.x.x.x of 224.0.0.0 tot en met
255.255.255.255 (waar x een cijfer is van 0 tot 255).
gSelecteer een nummer voor Poortnummer van de SMTP-server, van 1
tot 65535 (standaard is 25).
hTyp het e-mailadres dat moet worden aangeduid als de afzender in
Van.
iKies een adresveld, voer het e-mailadres in en selecteer de
waarschuwingen die u wilt ontvangen. Herhaal dit voor maximaal drie
adressen.
aUw e-mailadres kan maximaal 32 alfanumerieke tekens lang zijn.
jSelecteer Inst. voltooid wanneer u klaar bent met het selecteren van de
instellingen en volg de instructies op het scherm om uw instellingen op
te slaan en de menu's af te sluiten.
aAls een kritiek probleem het uitschakelen van een projector
veroorzaakt, ontvangt u mogelijk geen e-mailwaarschuwing.
gg Verwante koppelingen
• "E-mailwaarschuwingsberichten netwerkprojector" pag.166
• "Instellingen configuratie van de projector - menu ECO" pag.199
E-mailwaarschuwingsberichten netwerkprojector
Wanneer een probleem optreedt met een projector op het netwerk en u
ervoor hebt gekozen om e-mailwaarschuwingen te ontvangen, krijgt u een e-
mail met de volgende informatie:
• Het e-mailadres dat wordt ingesteld in Van als de afzender van de e-mail
•Epson Projector in de onderwerpregel
• Er is een probleem met de naam van de projector
• Het IP-adres van de betreffende projector
E-mailwaarschuwingen voor het projectornetwerk instellen 167
• Gedetailleerde informatie over het probleem
Bewaking instellen met SNMP 168
Netwerkbeheerders kunnen SNMP-software (Simple Network Management
Protocol) installeren op netwerkcomputers zodat ze projectors kunnen
bewaken. Als uw netwerk deze software gebruikt, kunt u de projector instellen
voor SNMP-bewaking.
aDruk op het bedieningspaneel of de afstandsbediening op [Menu].
bSelecteer het menu Netwerk en druk op [Enter].
cSelecteer Netwerkconfiguratie en druk op [Enter].
dSelecteer het menu Melding en druk op [Enter].
eZet de instelling SNMP op Aan.
fVoer maximaal twee IP-adressen in om SNMP-meldingen te
ontvangen, gebruik 0 tot 255 voor elk adresveld.
aGebruik deze adressen niet: 127.x.x.x of 224.0.0.0 tot en met
255.255.255.255 (waar x een cijfer is van 0 tot 255). Deze
projector ondersteunt SNMP agent versie 1 (SNMPv1).
gVoer de SNMP-Gemeenschap in met maximaal 32 alfanumerieke
tekens.
hSelecteer Inst. voltooid wanneer u klaar bent met het selecteren van de
instellingen en volg de instructies op het scherm om uw instellingen op
te slaan en de menu's af te sluiten.
ESC/VP21-opdrachten gebruiken 169
Met ESC/VP21 kunt u de projector vanaf een extern apparaat bedienen.
gg Verwante koppelingen
• "Lijst met ESC/VP21-opdrachten" pag.169
• "Kabelindelingen" pag.169
Lijst met ESC/VP21-opdrachten
Als het commando power ON naar de projector wordt gestuurd, schakelt de
projector in en gaat hij over in opwarmmodus. Als de projector is
ingeschakeld, wordt een dubbele punt ":" (3Ah) teruggestuurd.
Als een commando wordt ingevoerd, voert de projector het commando uit en
stuurt een ":" terug. Vervolgens accepteert hij het volgende commando.
Als het commando dat wordt verwerkt op een abnormale manier wordt
afgebroken, wordt er een foutmelding doorgegeven en wordt ":"
teruggestuurd.
De volgende opdrachten zijn beschikbaar.
Item Commando
In-/uitschakelen Aan PWR ON
Uit PWR OFF
Item Commando
Signaalselectie Computer1 Automatisch SOURCE 1F
RGB SOURCE 11
Component SOURCE 14
Computer2 Automatisch SOURCE 2F
RGB SOURCE 21
Component SOURCE 24
HDMI1/MHL SOURCE 30
HDMI2 SOURCE A0
HDMI3 SOURCE C0
Video SOURCE 41
USB Display SOURCE 51
USB SOURCE 52
LAN SOURCE 53
A/V dempen
Aan/Uit
Aan MUTE ON
Uit MUTE OFF
Voeg een harde-returncode (CR) (0Dh) in aan het einde van elk commando
en verzend de code.
Neem contact op met Epson voor meer details.
Kabelindelingen
Seriële aansluiting
• Soort connector: D-Sub 9-pens (mannetje)
• Naam projectoringang: RS-232C
• Kabeltype: crossover-kabel (nulmodem)
Instellingen ingangssignaal - Menu Signaal 182
Instelling Opties Beschrijving
Ingangssignaal Ingangssignaal: geeft het signaaltype op
van ingangsbronnen die zijn aangesloten
op computerpoorten.
•Automatisch: detecteert automatisch
signalen.
•RGB: voert computer-/RGB-
videosignalen in.
•Component: voert
componentvideosignalen in.
Videosignaal Videosignaal: geeft het signaaltype op
van ingangsbronnen die zijn aangesloten
op videopoorten. Als er interferentie
verschijnt of als er geen beeld verschijnt
wanneer dit is ingesteld op Automatisch,
selecteert u het geschikte signaal volgens
het aangesloten apparaat.
Resetten — Stelt alle aanpassingswaarden in het
menu Signaal opnieuw in naar de
standaardwaarden, behalve voor het
volgende:
•Ingangssignaal
gg Verwante koppelingen
• "Beschikbare hoogte-breedteverhoudingen van het beeld" pag.69
Instellingen projectorfuncties - menu Instellingen 183
Via de opties in het menu Instellingen kunt u verschillende projectorfuncties
aanpassen.
Instelling Opties Beschrijving
Geometrische corr. Past de beeldvorm aan naar rechthoekig.
H/V-Keystone H/V-Keystone: selecteer deze optie om
de horizontale en verticale zijden
handmatig te corrigeren.
Quick Corner Quick Corner: selecteer deze optie om
de beeldvorm en uitlijning te corrigeren
via een weergave op het scherm.
Boogcorrectie Boogcorrectie: corrigeert de hoeken en
zijkanten van een beeld dat wordt
geprojecteerd op een gebogen oppervlak.
•Ophalen uit geheugen: laadt de
instellingen die u hebt gemaakt en
opgeslagen.
•Opslaan in geheugen: slaat de huidige
vorm op van een beeld dat u hebt
aangepast.
Instelling Opties Beschrijving
Split Screen
(Beschikbaar
wanneer ELPCB02
verbinden* is
ingesteld op Uit.)
Schermgrootte
Bron
Omwisselen
Schermen
Audiobron
Uitlijnen
Penmodus *
Penmodus doel *
Tekengebied tonen
*
QR-code weergeven
Split Screen afsl.
Splitst het weergavegebied horizontaal en
toont twee beelden naast elkaar (druk op
[Esc] om gesplitste schermweergave te
annuleren).
Zoomen Verschillende
niveaus beschikbaar
Hiermee past u de grootte van het
geprojecteerde beeld aan.
Beeldverschuiving Verschillende
posities beschikbaar
Hiermee past u de positie van het beeld
aan zonder de projector te verplaatsen.
Volume Verschillende
niveaus beschikbaar
Regelt het volume van het
luidsprekersysteem van de projector.
De instelwaarden worden voor elke bron
opgeslagen.
HDMI-link Past de opties voor HDMI-link aan:
Apparaatverbindin
gen
Apparaatverbindingen: toont de
apparaten die zijn aangesloten op de
HDMI-poort.
HDMI-link HDMI-link: schakelt de functies van
HDMI-link in of uit.
Instellingen projectorfuncties - menu Instellingen 184
Instelling Opties Beschrijving
Link aan Link aan: bepaalt wat er gebeurt wanneer
u de projector of een aangesloten
apparaat inschakelt.
•Bidirectioneel: schakelt het
aangesloten apparaat automatisch in
wanneer u de projector inschakelt en
omgekeerd.
•Apparaat -> PJ: schakelt de projector
automatisch in wanneer u het
aangesloten apparaat inschakelt.
•PJ -> Apparaat: schakelt het
aangesloten apparaat automatisch in
wanneer u de projector inschakelt.
Link uit Link uit: bepaalt of aangesloten
apparaten worden uitgeschakeld wanneer
de projector wordt uitgeschakeld.
HDMI Buffer HDMI Buffer: verbetert de prestaties van
de verbonden bewerkingen door de
instellingen te wijzigen als de functie
HDMI Buffer niet correct werkt.
Slotinstelling Toetsvergrendeling Bedient de vergrendeling van de
projectorknop om de projector te
vergrendelen.
Voll. vergrend.: vergrendelt alle
knoppen.
Ged. vergrend.: om alle knoppen behalve
de voedingsknop te vergrendelen.
Uit: geen knoppen vergrendeld.
Aanwijzervorm
Aanwijzer 1:
Aanwijzer 2:
Aanwijzer 3:
Verandert de vorm van de aanwijzer van
de afstandsbediening.
Instelling Opties Beschrijving
Vol.
microfooningang
— Past het volume van het
luidsprekersysteem van de projector aan
wanneer u een aangesloten microfoon
gebruikt.
Wanneer Vol. microfooningang wordt
verhoogd, wordt het volume van het
andere aangesloten apparaat verlaagd.
Wanneer het wordt verlaagd, wordt het
volume van het andere aangesloten
apparaat verhoogd.
Externe receiver Voor/achter
Voorkant
Achterkant
Uit
Beperkt de ontvangst van signalen van de
afstandsbediening door de geselecteerde
ontvanger; Uit schakelt alle ontvangers
uit.
Knop gebruiker Stroomverbruik
Informatie
Deinterlacing
Resolutie
Vol.
microfooningang
Patroonweergave
Autom. kalibreren *
QR-code weergeven
Installatiehandleidi
ng
Wijst een menuoptie toe aan de knop
[User] op de afstandsbediening voor
toegang met één druk.
Patroon Selecteert verschillende
patroonweergaveopties.
Let op
Als een patroon voor een lange
tijd werd weergegeven kan een
restbeeld zichtbaar zijn in de
geprojecteerde beelden.
Instellingen projectorfuncties - menu Instellingen 185
Instelling Opties Beschrijving
Patroonweergave Patroonweergave: hiermee kunt u het
geselecteerde patroontype weergeven op
het scherm om u te helpen bij de
presentatie.
Patroontype Patroontype: u hebt de keuze uit
patronen 1 tot 4 of het
Gebruikerspatroon. Patronen 1 tot 4
tonen vooraf geregistreerde patronen in
de projector, zoals lijnen met liniëring of
rasterpatronen.
Gebruikerspatroon Gebruikerspatroon: neemt een
geprojecteerd scherm op en bewaart het
als een patroon voor weergave.
Testpatroon Testpatroon: toont een testpatroon om
te helpen bij het scherpstellen en
inzoomen van het beeld en het
corrigeren van de beeldvorm (druk op de
[Esc]-knop om de patroonweergave te
annuleren).
Let op
Als een patroon voor een lange
tijd werd weergegeven kan een
restbeeld zichtbaar zijn in de
geprojecteerde beelden.
Installatiehandleidi
ng
16:10
4:3
(EB-695Wi/EB-
685Wi/EB-
680Wi/EB-
675Wi/EB-
685W/EB-675W)
Toont een hulpscherm bij het installeren
van de projector.
Selecteer de opties volgens het
schermtype dat u zult gebruiken.
—
(EB-680/EB-670)
Toont een hulpscherm bij het installeren
van de projector.
Instelling Opties Beschrijving
Resetten — Stelt alle aanpassingswaarden in het
menu Instellingen opnieuw in naar de
standaardwaarden, behalve voor het
volgende:
•Zoomen
•Beeldverschuiving
•Link aan
•Link uit
•HDMI Buffer
•Knop gebruiker
* Alleen beschikbaar voor EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi.
Instellingen configuratie van de projector - menu Uitgebreid 186
Met de instellingen in het menu Uitgebreid kunt u verschillende functies van
de projectorinstelling aanpassen.
Instelling Opties Beschrijving
Easy Interactive
Function *
Menu Easy
Interactive
Function
Selecteer de verschillende
projectorinstellingen als u de interactieve
functies gebruikt.
Startscherm Selecteert de weergaveopties van het
startscherm van de projector:
Startscherm auto
weerg
Startscherm auto weerg: selecteer of het
startscherm automatisch moet worden
weergegeven wanneer er geen
ingangssignaal is bij het inschakelen van
de projector.
Aangepaste functie
1
Aangepaste functie
2
Aangepaste functie 1/Aangepaste
functie 2: selecteer deze optie om
functies in te stellen en het display in te
stellen als aangepast Startscherm.
Weergeven Selecteert verschillende weergave-opties:
Instelling Opties Beschrijving
Bericht Bericht: stel dit in op Aan om berichten
weer te geven, zoals de naam van de
ingangsbron, de naam van de
kleurmodus, de hoogte-
breedteverhouding, geen signaalbericht
of een waarschuwing voor een hoge
temperatuur op uw geprojecteerd beeld.
Stel dit in op Uit als u geen berichten
wilt weergeven.
Achtergrond weerg. Achtergrond weerg.: hiermee stelt u de
schermkleur of het logo in dat moet
worden weergegeven wanneer er geen
signaal is ontvangen.
Opstartscherm Opstartscherm: stel dit in op Aan: om
een logo weer te geven wanneer de
projector start.
A/V dempen A/V dempen: hiermee stelt u de
schermkleur of het logo in dat moet
worden weergegeven wanneer er A/V
dempen is ingeschakeld.
Kleurgelijkheid Kleurgelijkheid: stel die in op Aan om
de kleurtint voor het hele scherm aan te
passen.
•Aanpassingsniveau: hiermee stelt u
het aanpassingsniveau in.
•Aanpassingen starten: selecteer het
gebied waarvoor u de kleurtint voor
rood, groen en blauw individueel wilt
aanpassen.
Werkbalken * Werkbalken: selecteer of de
tekenwerkbalk altijd moet worden
weergegeven wanneer u de interactieve
functies gebruikt. De standaardinstelling
is Tijd verbergen.
Pictogram
penmodus *
Pictogram penmodus: stel dit in op Aan
om het pictogram voor het wijzigen van
de penmodus weer te geven bij gebruik
van de interactieve functies.
Instellingen configuratie van de projector - menu Uitgebreid 187
Instelling Opties Beschrijving
Projectorbediening
*
Projectorbediening: stel dit in op Aan
om de werkbalk beneden weer te geven
wanneer u de interactieve functies
gebruikt.
Gebruikerslogo — Maakt een scherm dat de projector
weergeeft om zichzelf te identificeren en
de beveiliging te verbeteren.
Projectie Voorkant
Voor/Onderstebove
n
Achterkant
Achter/Onderstebo
ven
Selecteert de manier waarop de projector
naar het scherm is gericht zodat het beeld
de juiste stand heeft.
Bewerking Selecteert verschillende bedieningsopties:
Dir. Inschakelen Dir. Inschakelen: hiermee kunt u de
projector inschakelen zonder op de
voedingsknop te drukken.
Hoogtemodus Hoogtemodus: regelt de
bedrijfstemperatuur van de projector op
een hoogte boven 1500 m.
Autom. bron
zoeken
Autom. bron zoeken: stel dit in op Aan
om automatisch het ingangssignaal te
detecteren en beelden te projecteren
wanneer er geen ingangssignaal is.
Autom.
inschakeling
Autom. inschakeling: selecteer de
beeldbron waarvan u de projectie
automatisch wilt starten. Wanneer de
projector het ingangssignaal van de
geselecteerde beeldbron detecteert,
projecteert deze automatisch in stand-
bymodus.
Instelling Opties Beschrijving
Monitoruitgang Monitoruitgang: wijzigt de ingang en
uitgang voor de Computer2/Monitor
Out-poorten. Als beelden worden
uitgevoerd naar een externe monitor,
selecteert u Monitor Uit. Als
beeldsignalen worden ingevoerd van een
computer of componentvideosignalen
van andere videobronnen, selecteert u
Computer2.
ELPCB02
verbinden
ELPCB02 verbinden: wanneer de
optionele interfacebox is aangesloten op
de projector, stelt u dit in op Aan om
beelden te projecteren vanaf het apparaat
dat is aangesloten op de HDMI3-poort.
Wanneer dit is ingesteld op Aan, schakelt
de ingangsbron tussen HDMI2 en
HDMI3 bij elke druk op de knop
[HDMI2] op de optionele interfacebox.
Datum & tijd * Datum & tijd: past de instellingen voor
de systeemtijd en -datum aan.
•Zomertijd: instellen op Aan om
daglicht tijdbesparen te activeren.
•Internettijd: stel dit in op Aan om de
tijd automatisch bij te werken via een
internettijdserver.
A/V-instellingen Selecteert verschillende instellingen voor
audio- en video-uitvoer:
A/V-uitvoer A/V-uitvoer: stel dit in op Altijd om
geluid en beelden uit te voeren naar
externe apparaten wanneer de projector
in stand-bymodus staat.
(Stel Stand-by modus eerst in op
Communicatie aan in het menu ECO
van de projector.)
Instellingen projectornetwerk - menu Netwerk 194
Instelling Opties Beschrijving
LAN-info
weergeven.
Tekst en QR-code
Tekst
Stel het weergaveformaat in voor de
netwerkinformatie van de projector.
Door gewoon de QR-code te lezen met
Epson iProjection, kunt u het mobiele
apparaat met uw projector verbinden via
een netwerk. De standaardwaarde is
Tekst en QR-code.
Menu Netwerk - Menu Draadloos LAN
Via de instellingen in het menu Draadloos LAN kunt u de instelling voor het
draadloos LAN selecteren.
sNetwerk >Netwerkconfiguratie >Draadl. LAN
Instelling Opties Beschrijving
Aansluitmodus Selecteer het type draadloze verbinding:
Instelling Opties Beschrijving
Snel Snel: biedt u de mogelijkheid meerdere
smartphones, tablets of computers direct
te verbinden via een draadloze
verbinding.
Gebruik EasyMP Multi PC Projection
om een verbinding te maken in deze
verbindingsmodus. De projector treedt
op als een gemakkelijk toegangspunt.
(Wij raden u aan het aantal apparaten te
beperken tot zes of minder om de
prestaties van de projectie te behouden.)
Geavanceerd Geavanceerd: biedt u de mogelijkheid
meerdere smartphones, tablets of
computers te verbinden via het
toegangspunt van een draadloos netwerk.
Toegangspunt
zoeken
Zoekweergave Zoek beschikbare toegangspunten voor
het draadloos netwerk in de
aansluitmodus Geavanceerd. Afhankelijk
van de instellingen van het toegangspunt
in kwestie is het mogelijk dat dit niet op
de lijst verschijnt.
SSID Maximaal 32
alfanumerieke
tekens
Hiermee wordt de SSID (netwerknaam)
van het draadloos LAN-systeem waarmee
de projector een verbinding maakt,
ingesteld.
Beveiliging Selecteert het type beveiliging dat wordt
gebruikt op het draadloos netwerk.
Wanneer u de beveiliging instelt, volgt u
de instructies van de beheerder van het
netwerksysteem waarmee u wilt
verbinden.
Openen Openen: beveiliging is niet ingesteld.
WPA2-PSK WPA2-PSK: de communicatie gebeurt
met WPA2-beveiliging. Gebruikt AES-
coderingsmethode. Wanneer u een
verbinding tot stand brengt tussen een
computer en de projector, moet u het
wachtwoord invoeren.
Instellingen projectornetwerk - menu Netwerk 195
Instelling Opties Beschrijving
WPA/WPA2-PSK WPA/WPA2-PSK: maakt verbinding in
de persoonlijke WPA-modus. De
coderingsmethode wordt automatisch
geselecteerd aan de hand van de
instellingen van het toegangspunt. Stel
een wachtwoord in dat hetzelfde is voor
het toegangspunt.
Wachtwoordzin Verschillende
wachtwoordzinnen
van 8 tot 32 tekens
(Bij invoer vanaf
een webbrowser:
verschillende
wachtwoordzinnen
van 8 tot 63 tekens)
Voor WPA2-PSK- en WPA/WPA2-
PSK-beveiliging wordt de vooraf
gedeelde wachtwoordzin die op het
netwerk wordt gebruikt, geselecteerd.
Wanneer u het wachtwoord hebt
ingevoerd en op [Enter] drukt, wordt de
waarde ingesteld en weergegeven als een
sterretje (*).
Wij raden u aan het wachtwoord
periodiek te wijzigen voor de veiligheid.
Als de netwerkinstellingen geïnitialiseerd
zijn, keert de instelling terug naar het
standaardwachtwoord.
Kanaal 1ch
6ch
11ch
Selecteert in de aansluitmodus Snel de
frequentieband (kanaal) die wordt
gebruikt door het draadloos LAN.
IP-instellingen DHCP
IP-adres
Subnetmasker
Gateway-adres
DHCP: stel die in op Aan als uw netwerk
automatisch adressen toewijst. Stel dit in
op Uit om handmatig de gegevens voor
IP-adres,Subnetmasker en Gateway-
adres van het netwerk in te voeren met
behulp van 0 tot 255 voor elk adresveld.
Gebruik deze adressen niet: 0.0.0.0,
127.x.x.x of 224.0.0.0 tot en met
255.255.255.255 (waarbij x een cijfer is
van 0 tot 255) voor IP-adres en Gateway-
adres en 0.0.0.0 en 255.255.255.255 voor
Subnetmasker.
SSID-weergave Aan
Uit
Selecteer of de SSID moet worden
weergegeven op het Netwerk stand-
byscherm en het Startscherm.
Instelling Opties Beschrijving
Weergave IP-adres Aan
Uit
Selecteer of het IP-adres moet worden
weergegeven op het Netwerk stand-
byscherm en het Startscherm.
Beveiligingstype
Wanneer u verbindt met een draadloos netwerk in de verbindingsmodus
Geavanceerd, is het sterk aanbevolen de beveiliging in te stellen.
WPA is een codeerstandaard die zorgt voor een betere beveiliging van
draadloze netwerken. De projector ondersteunt de TKIP- en AES-
codeermethoden.
WPA omvat ook functies voor de gebruikersverificatie. WPA-verificatie biedt
twee methoden: met een verificatieserver of verifiëren tussen een computer en
een toegangspunt zonder het gebruik van een server. Deze projector
ondersteunt de tweede methode, zonder een server.
aVoor details over de instelling, volgt u de instructies van uw
netwerkbeheerder.
Menu Netwerk - Menu Vast netwerk
Via de instellingen in het menu Vast netwerk kunt u de instelling voor het
vast netwerk selecteren.
Instellingen projectornetwerk - menu Netwerk 196
sNetwerk >Netwerkconfiguratie >Vast netwerk
Instelling Opties Beschrijving
IP-instellingen DHCP
IP-adres
Subnetmasker
Gateway-adres
DHCP: stel die in op Aan als uw netwerk
automatisch adressen toewijst. Stel dit in
op Uit om handmatig de gegevens voor
IP-adres,Subnetmasker en Gateway-
adres van het netwerk in te voeren met
behulp van 0 tot 255 voor elk adresveld.
Gebruik deze adressen niet: 0.0.0.0,
127.x.x.x of 224.0.0.0 tot en met
255.255.255.255 (waarbij x een cijfer is
van 0 tot 255) voor IP-adres en Gateway-
adres en 0.0.0.0 en 255.255.255.255 voor
Subnetmasker.
Weergave IP-adres Aan
Uit
Selecteer of het IP-adres moet worden
weergegeven op het stand-byscherm.
Menu Netwerk - Menu Melding
Via de instellingen in het menu Melding kunt u instellen om een e-
mailbericht te ontvangen als er een probleem is met de projector of als de
projector een waarschuwing geeft.
sNetwerk >Netwerkconfiguratie >Melding
Instelling Opties Beschrijving
E-mailmelding Aan
Uit
Stel in op Aan om een e-mailbericht te
versturen naar de vooraf ingestelde
adressen wanneer zich een probleem
voordoet of een melding wordt gegeven
met betrekking tot een projector.
SMTP-server IP-adres Voer het IP-adres voor de SMTP-server
van de projector in met 0 tot 255 voor elk
adresveld.
Gebruik deze adressen niet: 127.x.x.x of
224.0.0.0 tot en met 255.255.255.255
(waar x een cijfer is van 0 tot 255).
Poortnummer 1 tot 65535
(standaard is 25)
Selecteer een nummer voor het
poortnummer van de SMTP-server.
Instellingen projectornetwerk - menu Netwerk 197
Instelling Opties Beschrijving
Van Maximaal 32
alfanumerieke
tekens
Tot 64
alfanumerieke
tekens van de
webbrowser
(gebruikt geen "
( ) , : ; < > [ \]
spaties)
Voer het e-mailadres van de afzender in.
Instelling adres 1
Instelling adres 2
Instelling adres 3
Voer het e-mailadres in en selecteer de
waarschuwingen die u wilt ontvangen.
Herhaal dit voor maximaal 3 adressen.
SNMP Aan
Uit
Stel in op Aan om de projector te
bewaken via SNMP. Om de projector te
bewaken, moet u het SNMP-
beheerprogramma op uw computer
installeren. SNMP moet door een
netwerkbeheerder worden beheerd.
De standaardwaarde is Uit.
Trap IP Adres 1
Trap IP Adres 2
IP-adres Voer maximaal twee IP-adressen in om
SNMP-meldingen te ontvangen, gebruik
0 tot 255 voor elk adresveld.
Gebruik deze adressen niet: 127.x.x.x of
224.0.0.0 tot en met 255.255.255.255
(waar x een cijfer is van 0 tot 255).
Gemeenschap Maximaal 32
alfanumerieke
tekens
(gebruik geen
spaties en andere
symbolen dan @)
Stel de SNMP-gemeenschap in.
PJLink-melding Aan
Uit
Schakelt de functie PJLink-melding in of
uit.
Instelling Opties Beschrijving
Gemeld IP-adres IP-adres Voer het IP-adres in om de bedrijfsstatus
van de projector te ontvangen wanner de
functie PJLink-melding is ingeschakeld.
Voer de adressen in met 0 tot 255 voor
elk adresveld.
Gebruik deze adressen niet: 127.x.x.x of
224.0.0.0 tot en met 255.255.255.255
(waar x een cijfer is van 0 tot 255).
Menu Netwerk - Menu Overige
Via de instellingen in het menu Overige kunt u andere netwerkinstellingen
selecteren.
sNetwerk >Netwerkconfiguratie >Overige
Instelling Opties Beschrijving
Gateway met
prioriteit
Vast netwerk
Draadloos LAN
U kunt de gateway met prioriteit
instellen.
Instellingen projectornetwerk - menu Netwerk 198
Instelling Opties Beschrijving
AMX Device
Discovery
Aan
Uit
Stel dit in op Aan als u wilt dat de
projector gedetecteerd kan worden door
AMX Device Discovery.
Crestron
RoomView
Aan
Uit
Stel dit alleen in op Aan bij controle of
bediening van de projector via het
netwerk door middel van Crestron
RoomView.
Als u Crestron RoomView inschakelt,
wordt de functie Epson Message
Broadcasting in de EasyMP Monitor-
software uitgeschakeld.
Control4 SDDP Aan
Uit
Stel dit in op Aan om toe te staan dat
apparaatinformatie wordt verkregen met
het Control4 Simple Device Discovery
Protocol (SDDP).
Message
Broadcasting
Aan
Uit
Stel dit in op Aan om de functie EPSON
Message Broadcasting in te schakelen.
U kunt Message Broadcasting en de
bijbehorende handleiding downloaden
van de volgende website.
http://www.epson.com/
Menu Netwerk - Menu Resetten
Via de instellingen in het menu Resetten kunt u alle basisnetwerkinstellingen
opnieuw instellen.
sNetwerk >Netwerkconfiguratie >Resetten
Instelling Opties Beschrijving
Netwerkinstellinge
n resetten.
Ja
Nee
Selecteer Ja om alle netwerkinstellingen
te resetten.
Instellingen configuratie van de projector - menu ECO 199
Via de instellingen in het menu ECO kunt u de projectorfuncties aanpassen
om energie te besparen.
Als u een energiebesparende instelling selecteert, verschijnt een pictogram van
een blad naast het menu-item.
Instelling Opties Beschrijving
Stroomverbruik De helderheidsmodus van de
projectorlamp selecteren. U kunt geen
instellingen selecteren wanneer u de
projector op grote hoogte gebruikt of op
locaties waar het apparaat is blootgesteld
aan hoge temperaturen.
Dit item wordt uitgeschakeld wanneer
Multiprojectie is ingesteld op Aan.
sUitgebreid >Multiprojectie >
Multiprojectie
Automatisch Automatisch: stelt de projector in om de
optimale benodigde lamphelderheid te
meten en deze overeenkomstig aan te
passen.
Dit item wordt alleen ingeschakeld
wanneer u de projector ondersteboven
installeert.
Instelling Opties Beschrijving
Normaal Normaal: stelt de maximale
lamphelderheid in.
ECO ECO: vermindert de lamphelderheid en
de ventilatorruis waardoor energie wordt
bespaard en de levensduur van de lamp
wordt verlengd.
ECO2 * ECO2: vermindert de ventilatorruis tot
minder dan ECO.
Lichtoptimalisatie Aan
Uit
Als dit is ingesteld op Aan, wordt de
helderheid van de lamp aangepast aan
het geprojecteerde beeld. Dit helpt bij het
beperken van het stroomverbruik door
de helderheid van de lamp te
verminderen volgens de geprojecteerde
scène.
De instelling wordt opgeslagen voor elke
kleurmodus.
Dit item wordt ingeschakeld wanneer:
•Stroomverbruik is ingesteld op
Normaal of Automatisch.
•Autom. iris is ingesteld op Uit.
sBeeld >Autom. iris
•Multiprojectie is ingesteld op Uit.
sUitgebreid >Multiprojectie >
Multiprojectie
Sluimerstand Aan
Uit
Schakelt de projector automatisch uit na
een interval van inactiviteit (wanneer
Aan).
Tijd sluimerstand 1 tot 30 minuten Stelt het interval in voor de sluimerstand.
Timer A/V dempen Aan
Uit
De voeding van de projector schakelt na
30 minuten automatisch uit als A/V
dempen is ingeschakeld (wanneer Aan).
Instellingen configuratie van de projector - menu ECO 200
Instelling Opties Beschrijving
Stand-by modus Communicatie aan
Communicatie uit
Communicatie aan geeft aan dat de
projector kan worden bewaakt via een
netwerk wanneer de projector in stand-
by staat. Schakel deze instelling in zodat
de volgende handelingen optreden
wanneer de projector in stand-by modus
staat:
• De projector bewaken en bedienen via
het netwerk
• Geluid en beelden weergeven op een
extern apparaat (alleen als A/V-uitvoer
is ingesteld op Altijd)
• Microfoongeluid van de
projectorluidspreker weergeven (alleen
als A/V-uitvoer is ingesteld op Altijd)
sUitgebreid >A/V-instellingen >
A/V-uitvoer
ECO-weergave Aan
Uit
Toont het pictogram van een blad in de
linkerbenedenhoek van het
geprojecteerde scherm om de
energiebesparende status aan te duiden
wanneer de lamphelderheid verandert
(wanneer Aan).
Resetten — Stelt alle aanpassingswaarden in het
menu ECO opnieuw in naar de
standaardwaarden, behalve Stand-by
modus.
* Alleen beschikbaar voor EB-695Wi/EB-685Wi/EB-685W/EB-680.
a• Wanneer de instelling Tijd sluimerstand is ingeschakeld, wordt de
lamp korte tijd gedimd voordat de timerlimiet is bereikt en de
projector schakelt uit.
gg Verwante koppelingen
• "Instellingen configuratie van de projector - menu Uitgebreid" pag.186
Weergave Projectorinformatie - Menu Informatie 201
U kunt informatie weergeven over de projector en de versie door het menu
Informatie weer te geven. U kunt echter geen instellingen in het menu
wijzigen.
Informatie-item Beschrijving
Beamerinfo Toont de projectorinformatie.
Versie Toont de firmwareversie van de projector.
gg Verwante koppelingen
• "Menu Informatie - Menu Beamerinfo" pag.201
Menu Informatie - Menu Beamerinfo
U kunt informatie weergeven over de projector en de invoerbronnen via het
menu Beamerinfo in het menu Informatie van de projector.
aDe beschikbare instellingen zijn afhankelijk van de huidige
ingangsbron. De timer voor het lampgebruik begint pas met de
registratie van de lampuren wanneer u de lamp minstens 10 uur hebt
gebruikt.
Informatie-item Beschrijving
Lampuren Toont het aantal uur (H) dat de lamp is gebruikt in de
modi Normaal en ECOStroomverbruik; als de
informatie geel wordt weergegeven, moet u de lamp
binnenkort vervangen door een originele Epson-lamp.
Bron Toont de naam van de poort waarop de huidige
ingangsbron is aangesloten.
Ingangssignaal Toont de instelling van het ingangssignaal van de
huidige ingangsbron.
Resolutie Toont de resolutie van de huidige ingangsbron.
Opties projector resetten- menu Resetten 203
U kunt de meeste projectorinstellingen opnieuw instellen naar hun
standaardwaarden met de optie Alle standaardw. in het menu Resetten.
Met de optie Lampuren terugzetten kunt u ook de timer voor het gebruik
van de projectorlamp opnieuw instellen op nul wanneer u de lamp vervangt.
U kunt de volgende instellingen resetten via de optie Alle standaardw.:
• Ingangssignaal
• Zoomen
• Beeldverschuiving
• Gebruikerslogo
• Kleurgelijkheid
• Kleurmatching
• Taal
• Datum & tijd
• Items menu Netwerk
• Lampuren
• Wachtwoord
Menu-instellingen kopiëren tussen projectors (Batchinstelling) 204
Na het selecteren van de menu-instellingen voor een projector kunt u de
volgende methoden gebruiken om de instellingen te kopiëren naar andere
projectors, zolang ze hetzelfde model hebben.
• met behulp van een USB-flashstation
• door de computer en de projector met elkaar te verbinden via een USB-
kabel
• met een EasyMP Netwerkupdater
Menu-instellingen zoals de volgende, worden niet naar de andere projector
gekopieerd.
• Instellingen van het menu Netwerk (behalve de menu's Melding en
Overige)
•Lampuren en Status in het menu Informatie
aVoer de batchinstelling uit voordat u beeldinstellingen, zoals Keystone,
aanpast. Omdat de beeldaanpassingswaarden ook naar een andere
projector worden gekopieerd, worden de aanpassingen die u hebt
gemaakt voordat u de batchinstelling uitvoert, overschreven en kan het
geprojecteerde scherm dat u hebt aangepast, wijzigen.
Wanneer u de menu-instellingen van de ene projector naar een andere
kopieert, wordt ook het gebruikerslogo gekopieerd. Registreer geen
informatie die u niet wilt delen tussen meerdere projectoren, zoals een
gebruikerslogo.
Let op
Epson aanvaardt geen verantwoordelijkheid voor fouten in de batchinstelling en
verwante reparatiekosten veroorzaakt door stroomuitval, communicatiefouten of
andere problemen die dergelijke fouten kunnen veroorzaken.
gg Verwante koppelingen
• "Instellingen overdragen vanaf een USB-flashstation" pag.204
• "Instellingen overdragen vanaf een computer" pag.205
Instellingen overdragen vanaf een USB-flashstation
U kunt menu-instellingen met een USB-flashstation van de ene projector naar
een andere met hetzelfde model kopiëren.
aHet USB-flashstation moet een FAT-formaat gebruiken en mag geen
beveiligingsfunctie bevatten. Verwijder alle bestanden op het station
voordat u het gebruikt voor een batchinstelling, anders worden de
instellingen mogelijk niet juist opgeslagen.
aKoppel de voedingskabel los van de projector en controleer of alle
indicatielampjes op de projector uit zijn gegaan.
bSluit een leeg USB-flashstation direct aan op de USB-A-poort van de
projector.
cHoud de [Esc]-knop op de afstandsbediening of het bedieningspaneel
ingedrukt en sluit de voedingskabel aan op de projector.
dLaat de knop [Esc] los wanneer alle lampjes van de projector branden.
De lampjes beginnen te knipperen en het batchinstellingsbestand wordt
naar het USB-flashstation overgezet. Wanneer het schrijven is voltooid,
schakelt de projector uit.
Let op
Koppel de voedingskabel of het USB-flashstation niet los van de projector
terwijl het bestand wordt overgezet. Als de voedingskabel of het USB-
flashstation wordt losgekoppeld, zal de projector mogelijk niet juist starten.
eVerwijder het USB-flashstation.
Menu-instellingen kopiëren tussen projectors (Batchinstelling) 206
gKoppel de USB-kabel los.
De projector wordt uitgeschakeld.
hKoppel de voedingskabel los van de projector waarnaar u de
instellingen wilt kopiëren en controleer of alle lampjes op de projector
zijn gedoofd.
iSluit een USB-kabel aan op de USB-poort van de computer en op de
USB-B-poort van de projector.
jHoud de knop [Menu] op de afstandsbediening of het bedieningspaneel
ingedrukt en sluit de voedingskabel aan op de projector.
kLaat de knop [Menu] los wanneer alle lampjes van de projector
branden.
De computer herkent de projector als een verwisselbare schijf.
lKopieer het batchinstellingsbestand (PJCONFDATA.bin) dat u op de
computer hebt opgeslagen, naar de map op het hoogste niveau van de
verwisselbare schijf.
aKopieer alleen het batchinstellingsbestand en geen andere
bestanden of mappen naar de verwisselbare schijf.
mWerp het USB-apparaat uit (Windows) of sleep het pictogram van de
verwisselbare schijf naar de Prullenmand (OS X).
nKoppel de USB-kabel los.
Wanneer alle indicatielampjes beginnen te knipperen, worden de
instellingen geschreven. Wanneer het schrijven is voltooid, schakelt de
projector uit.
Let op
Koppel de voedingskabel niet los van de projector terwijl het bestand wordt
overgezet. Als de voedingskabel wordt losgekoppeld, zal de projector
mogelijk niet juist starten.
gg Verwante koppelingen
• "Foutmelding batchinstelling" pag.206
Foutmelding batchinstelling
De lampjes op de projector geven aan als er een fout optreedt tijdens een
batchinstelling. Controleer de status van de lampjes van de projector en volg
de instructies die in de onderstaande tabel zijn beschreven.
Lampjesstatus Probleem en oplossing
• Lamp: oranje - snel
knipperend
• Temp: oranje - snel
knipperend
Het batchinstellingsbestand is mogelijk beschadigd of
de USB-stick of de USB-kabel zijn mogelijk niet correct
aangesloten.
Koppel de USB-stick of de USB-kabel los, koppel de
voedingskabel van de projector los en sluit deze weer
aan en probeer het dan opnieuw.
De projector onderhouden
U moet mogelijk de projectorlens reinigen en de luchtfilter en ventilatieopeningen schoonmaken om te voorkomen dat de projector oververhit raakt door geblokkeerde
ventilatie.
De enige onderdelen die u moet vervangen zijn: de lamp, de luchtfilter, de batterijen van de afstandsbedieningen, de batterijen van de interactieve pen en interactieve
penpunten Als er andere onderdelen moeten worden vervangen, neemt u contact op met Epson of een erkend Epson-servicecentrum.
Waarschuwing
Voordat u een onderdeel van de projector schoonmaakt, moet u dit uitschakelen en de voedingskabel loskoppelen. Open nooit een deksel van de projector, behalve zoals specifiek
toegelicht in deze handleiding. Gevaarlijke elektrische spanningen in de projector kunnen ernstig letsel veroorzaken.
gg Verwante koppelingen
• "Het projectievenster reinigen" pag.209
• "Reinigen van de obstakelsensor" pag.210
• "De projectorbehuizing reinigen" pag.211
• "Onderhoud van de luchtfilter en ventilatieopeningen" pag.212
• "Onderhoud projectorlamp" pag.216
• "De batterijen van de afstandsbediening vervangen" pag.221
• "De Interactieve Penbatterij vervangen" pag.222
• "De interactieve penpunt vervangen" pag.223
Onderhoud projectorlamp 218
dSchuif het lampdeksel af.
eMaak de schroeven waarmee de lamp aan de projector is
vastgemaakt,los. De schroeven komen niet helemaal naar buiten.
fNeem de lamphendel vast en trek de lamp voorzichtig uit de projector.
a• Als u merkt dat de lamp gebarsten is wanneer u de lamp
verwijdert, moet u deze vervangen door een nieuwe of contact
opnemen met Epson voor hulp.
• De lamp(en) in dit product bevat(ten) kwik (Hg). Raadpleeg
uw lokale wetten en voorschriften betreffende het weggooien
of recyclen. Gooi ze niet bij het huishoudelijk afval.
