Gebruikershandleiding
Gebruikte Symbolen en Tekens
Veiligheidssymbolen
De documentatie en de projector gebruiken grafische symbolen om te tonen hoe u de projector veilig kunt gebruiken.
Leer en respecteer deze waarschuwingssymbolen om letsel aan personen en beschadiging van eigendom te voorkomen.
Waarschuwing
Dit symbool duidt informatie aan die, als ze genegeerd wordt, kan resulteren in persoonlijk letsel of zelfs de dood als gevolg van foutief
handelen.
Let op
Dit symbool duidt informatie aan die, als ze genegeerd wordt, kan resulteren in persoonlijk letsel of fysieke schade als gevolg van foutief
handelen.
Algemene informatiesymbolen
Let op
Dit geeft aan dat de beschreven handeling tot schade of letsel kan leiden als er onvoldoende voorzichtigheid in acht wordt genomen.
a
Dit geeft aan dat er nuttige extra informatie volgt over een bepaald onderwerp.
sDit geeft aan op welke pagina meer informatie over een onderwerp kan worden gevonden.
g
Dit geeft aan dat de onderstreepte term die gevolgd wordt door dit symbool in de woordenlijst te vinden is. Zie "Woordenlijst" onder
"Bijlage".
s "Woordenlijst" pag.133
[Naam] Dit verwijst naar de naam van een knop op de afstandsbediening of het bedieningspaneel.
Bijvoorbeeld: de knop [Esc]
Menunaam Dit verwijst naar de naam van een item in het menu Configuratie.
Bijvoorbeeld:
Selecteer Helderheid onder Beeld.
Beeld - Helderheid
Gebruikte Symbolen en Tekens ...................... 2
Inleiding

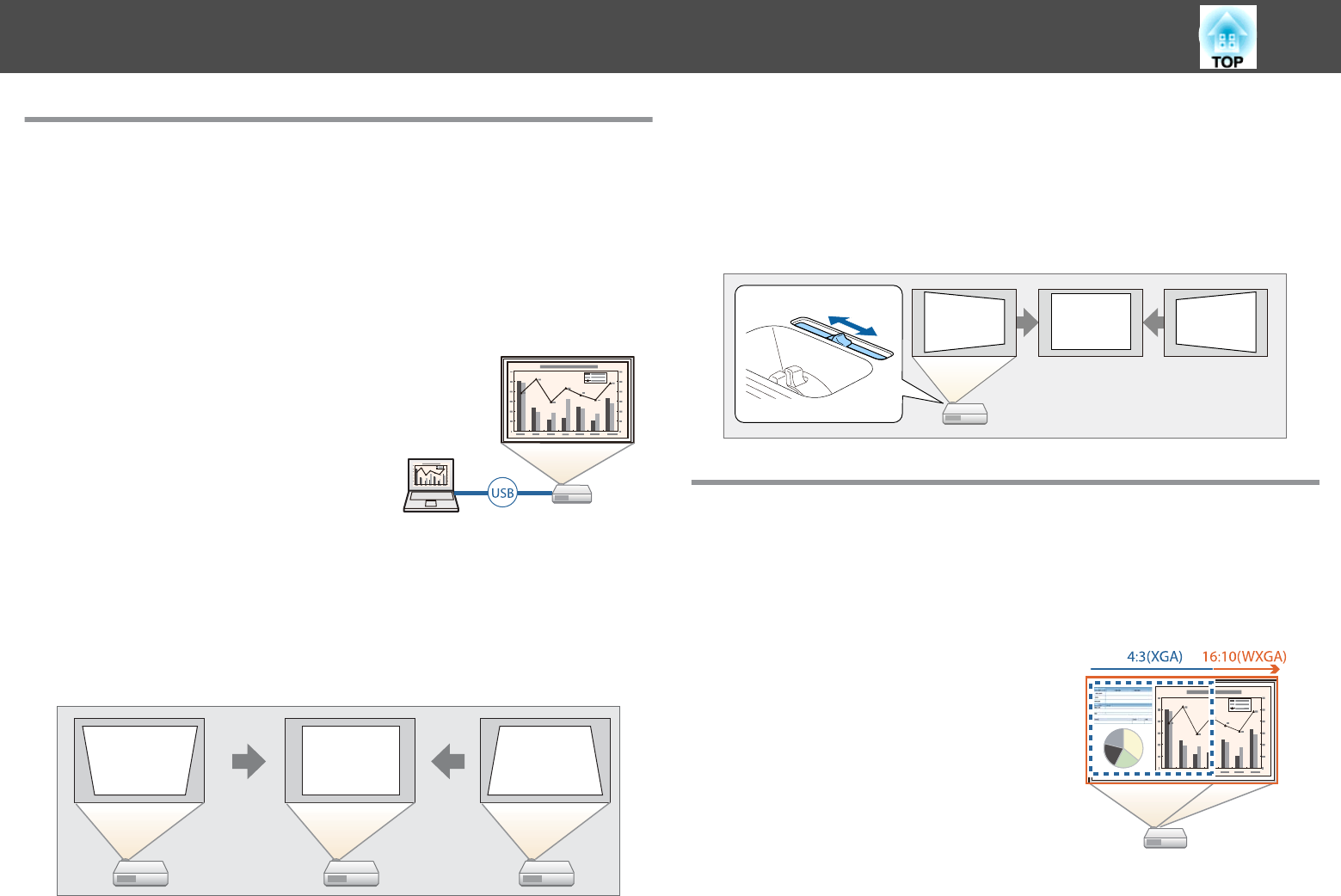

Kenmerken van de Projector ................................. 7
Snel geïnstalleerd en zó weer opgeborgen.............................7
Aansluiten via een USB-kabel en projecteren (USB Display)................7
Detectie van projectorbewegingen en automatische correctie van
beeldvervorming............................................7
Horizontale keystone-regelaar...................................7
Handige functies voor het projecteren van beelden....................... 7
Meer inhoud door breedbeeldprojectie (WXGA) (alleen EB-W18/EB-W03/EB-
W120).................................................... 7

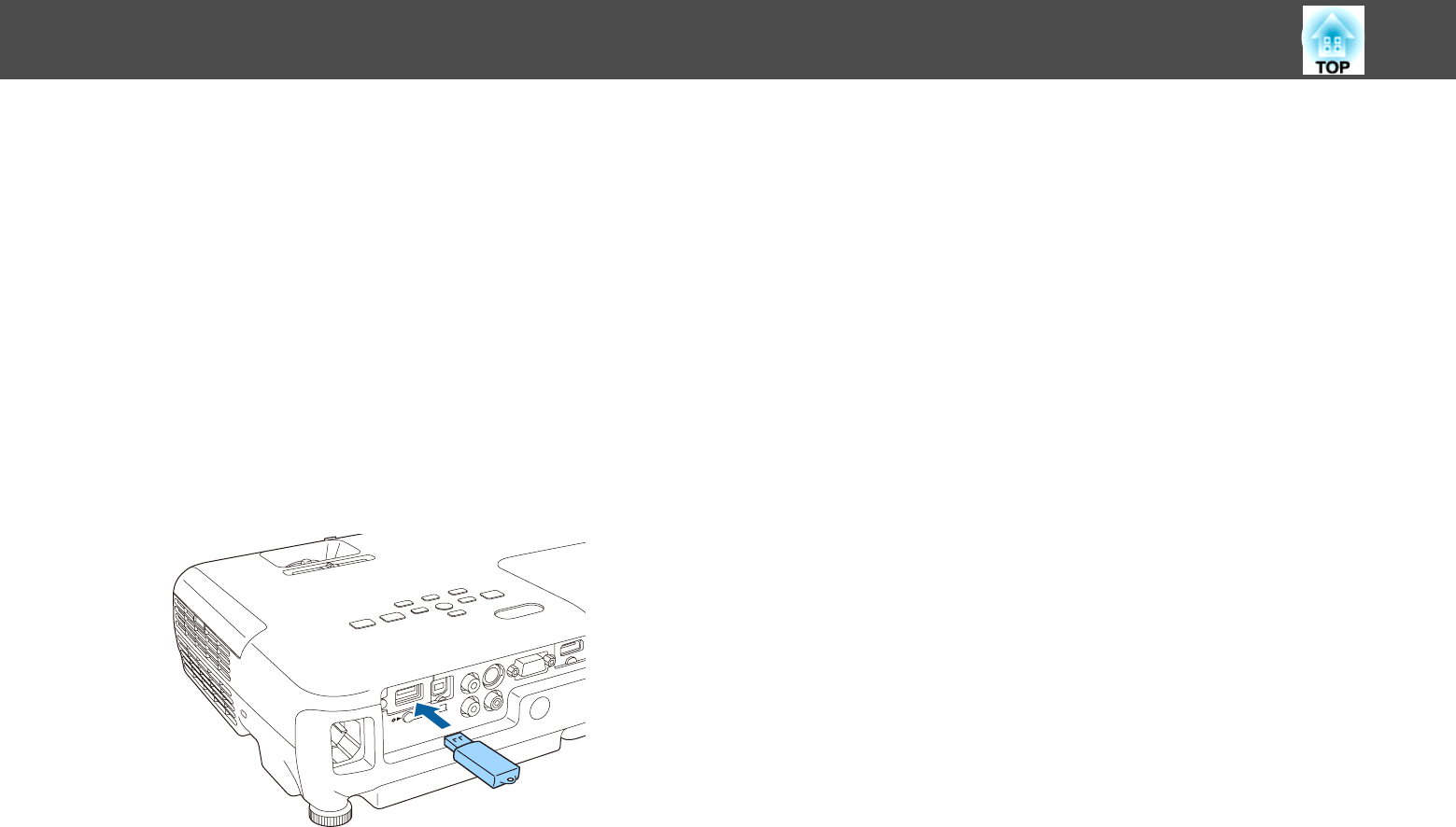

Een USB-opslagapparaat aansluiten en films of beelden projecteren (PC Free)
.........................................................8
Verschillende functies voor een uitstekende energiebesparing.............8
Haal het beste uit de afstandsbediening.............................8
Bestanden vergroten en projecteren met de documentcamera . . . . . . . . . . . . . 8
Verbeterde veiligheidsfuncties...................................8

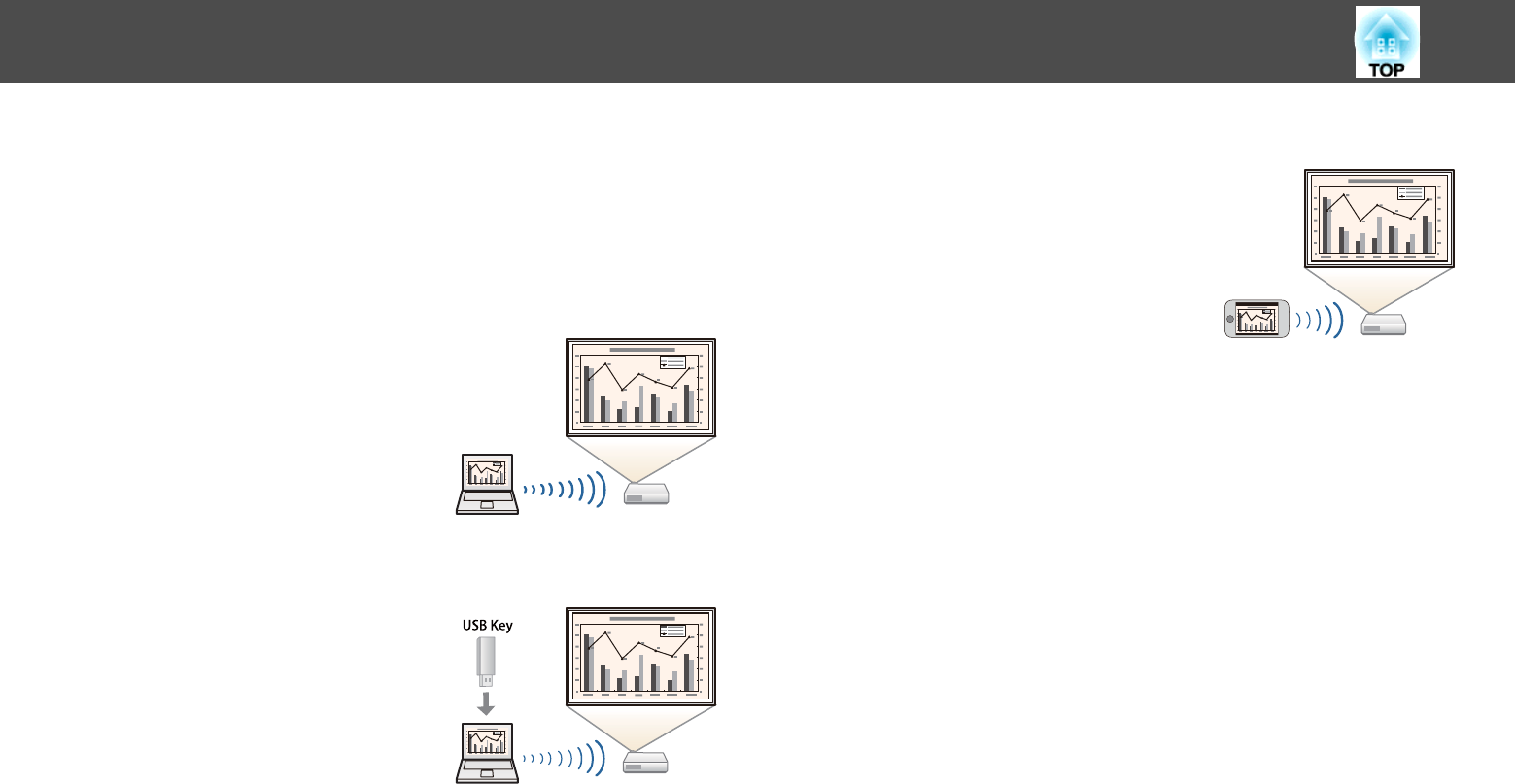

Verbinden met een draadloos LAN en beelden projecteren................ 9
Namen van Onderdelen en Functies ......................... 10

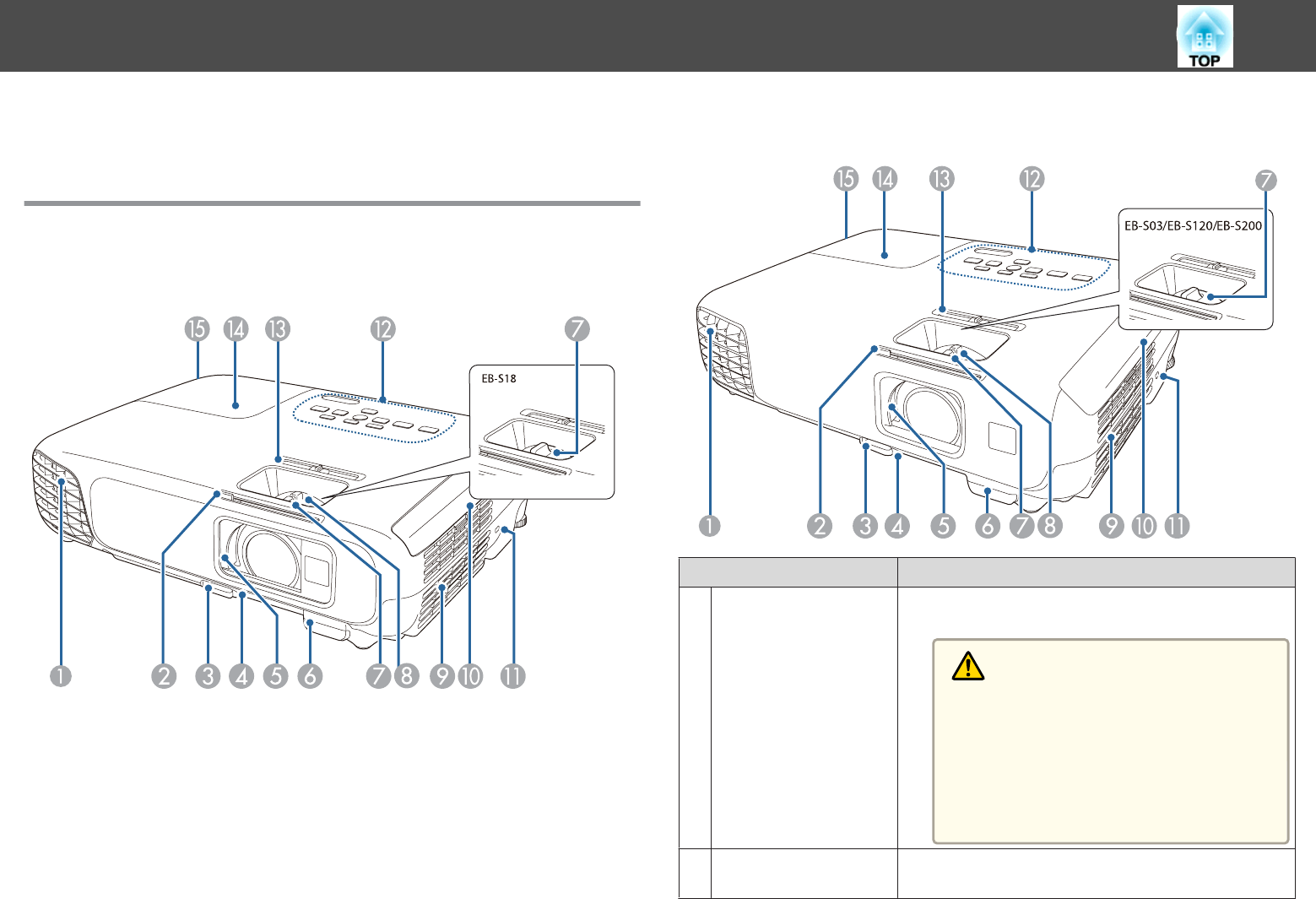

Voorzijde/Bovenzijde...........................................10

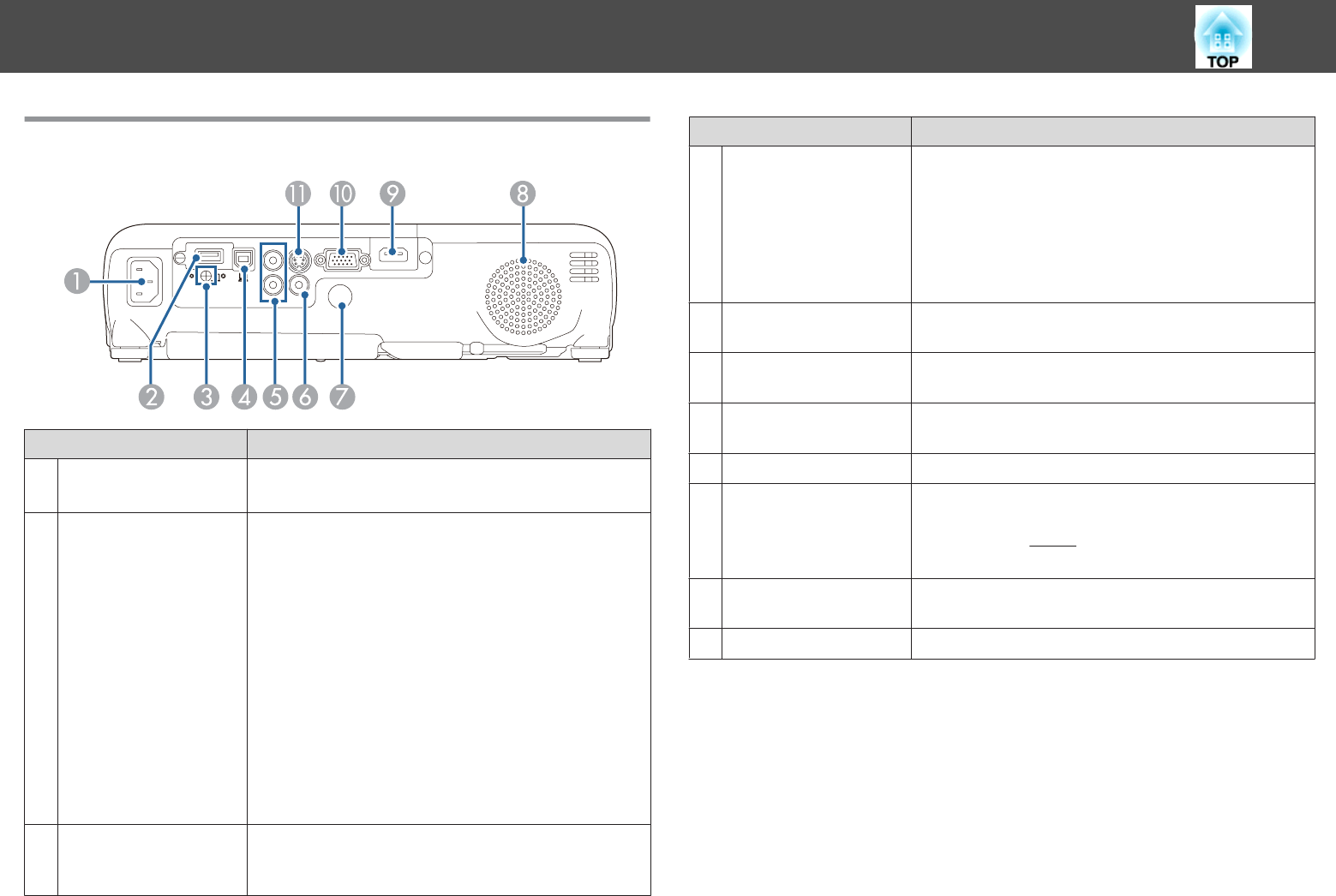

Achterkant..................................................12

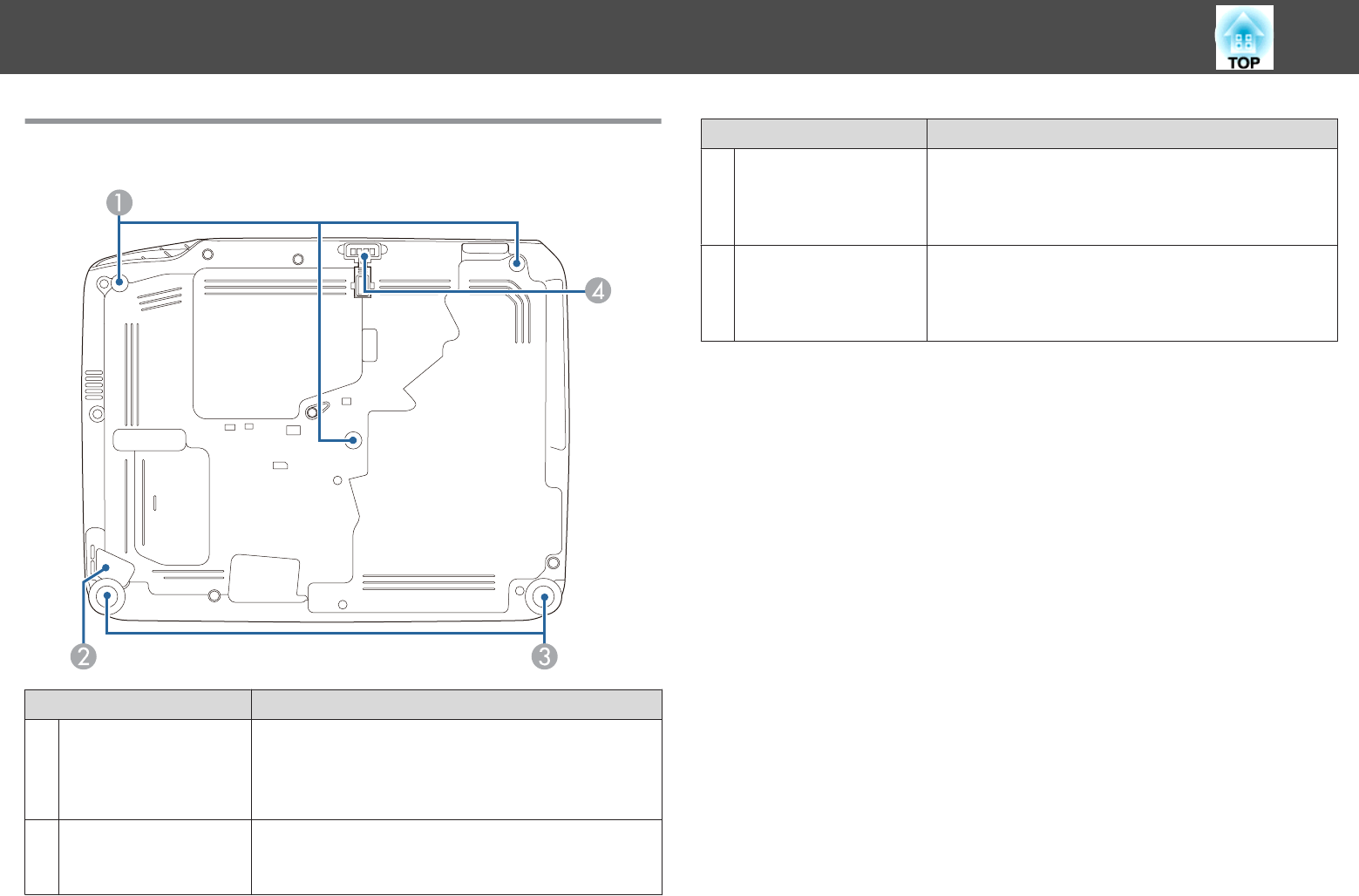

Onderkant..................................................13

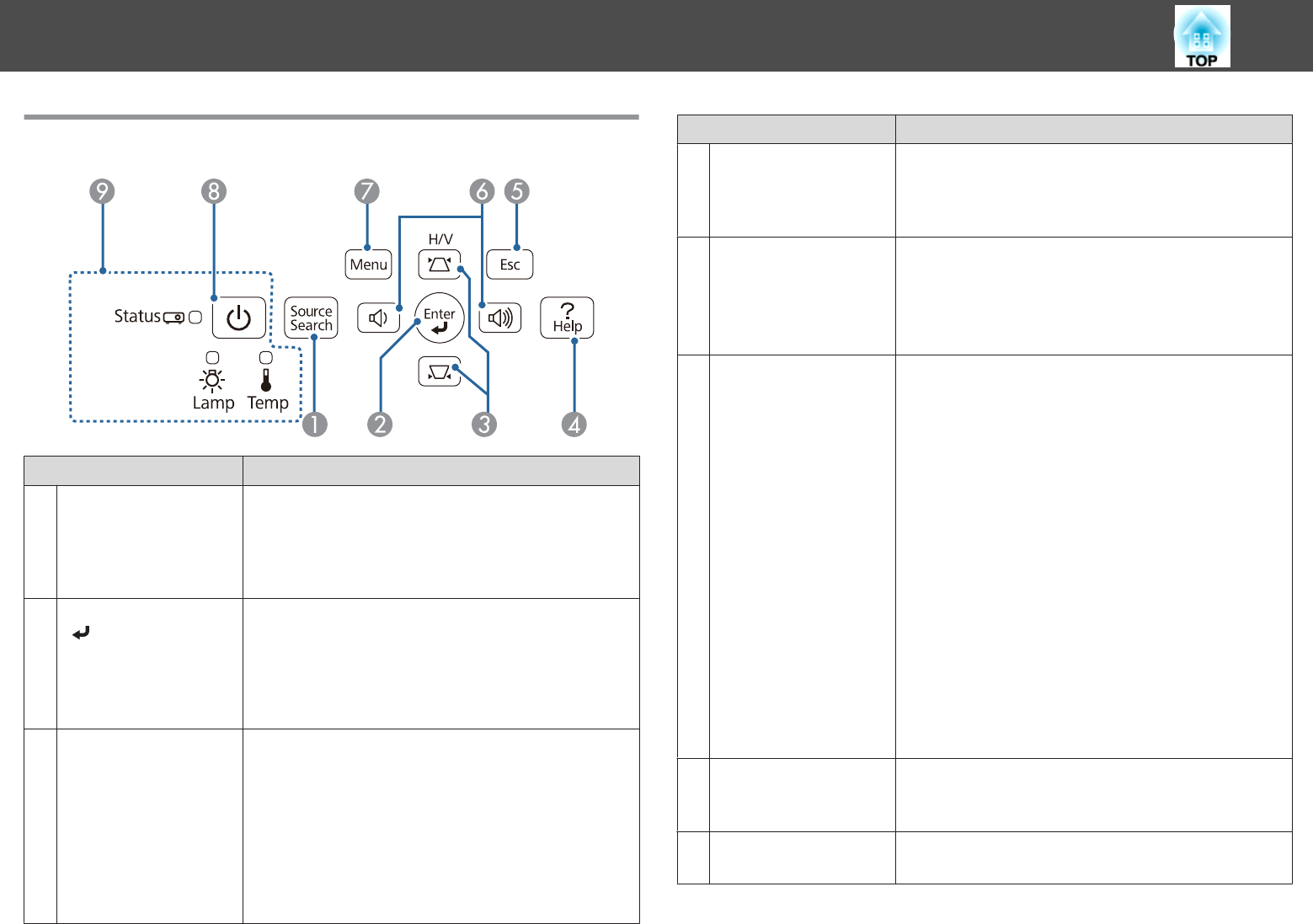

Bedieningspaneel.............................................14

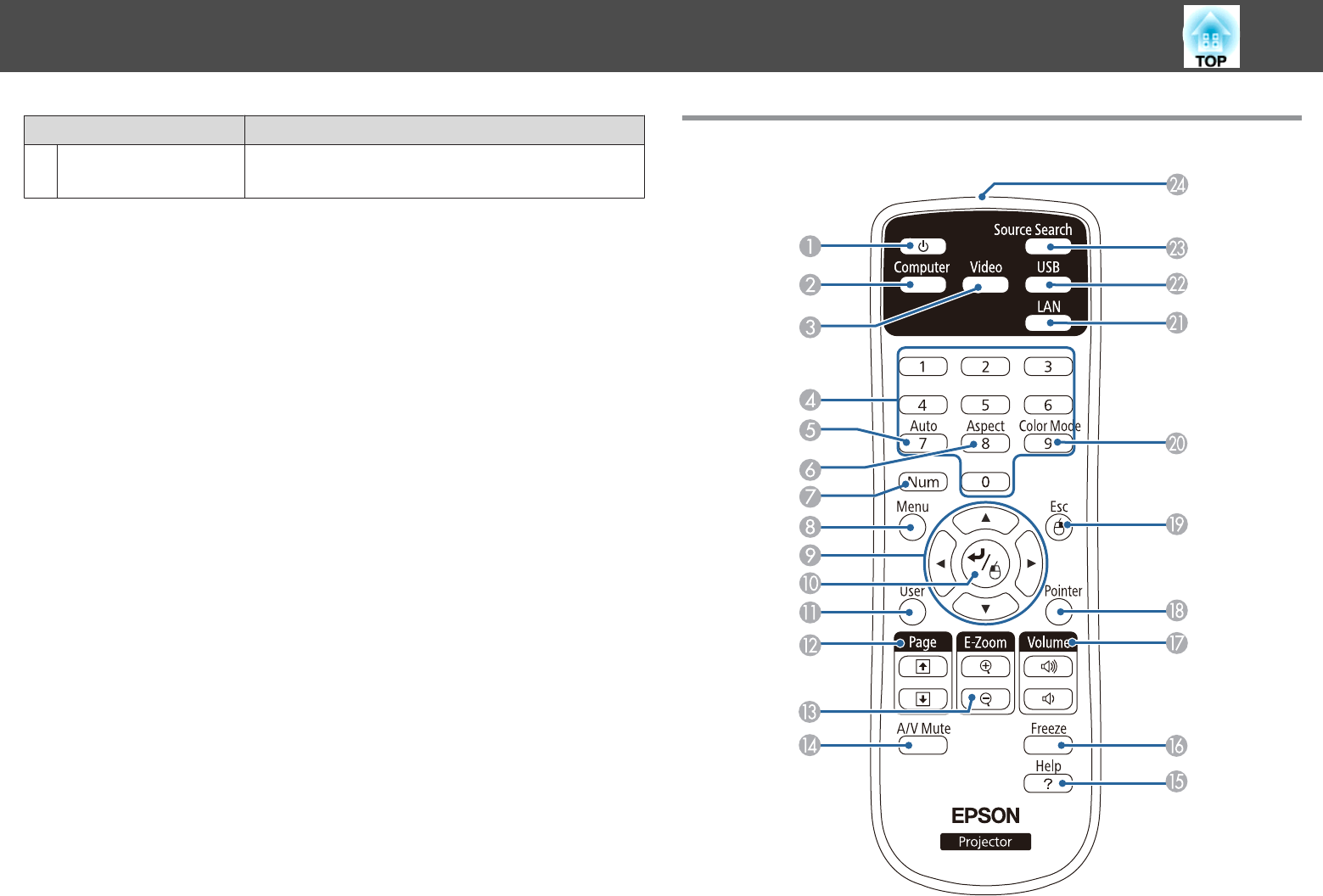

Afstandsbediening............................................15

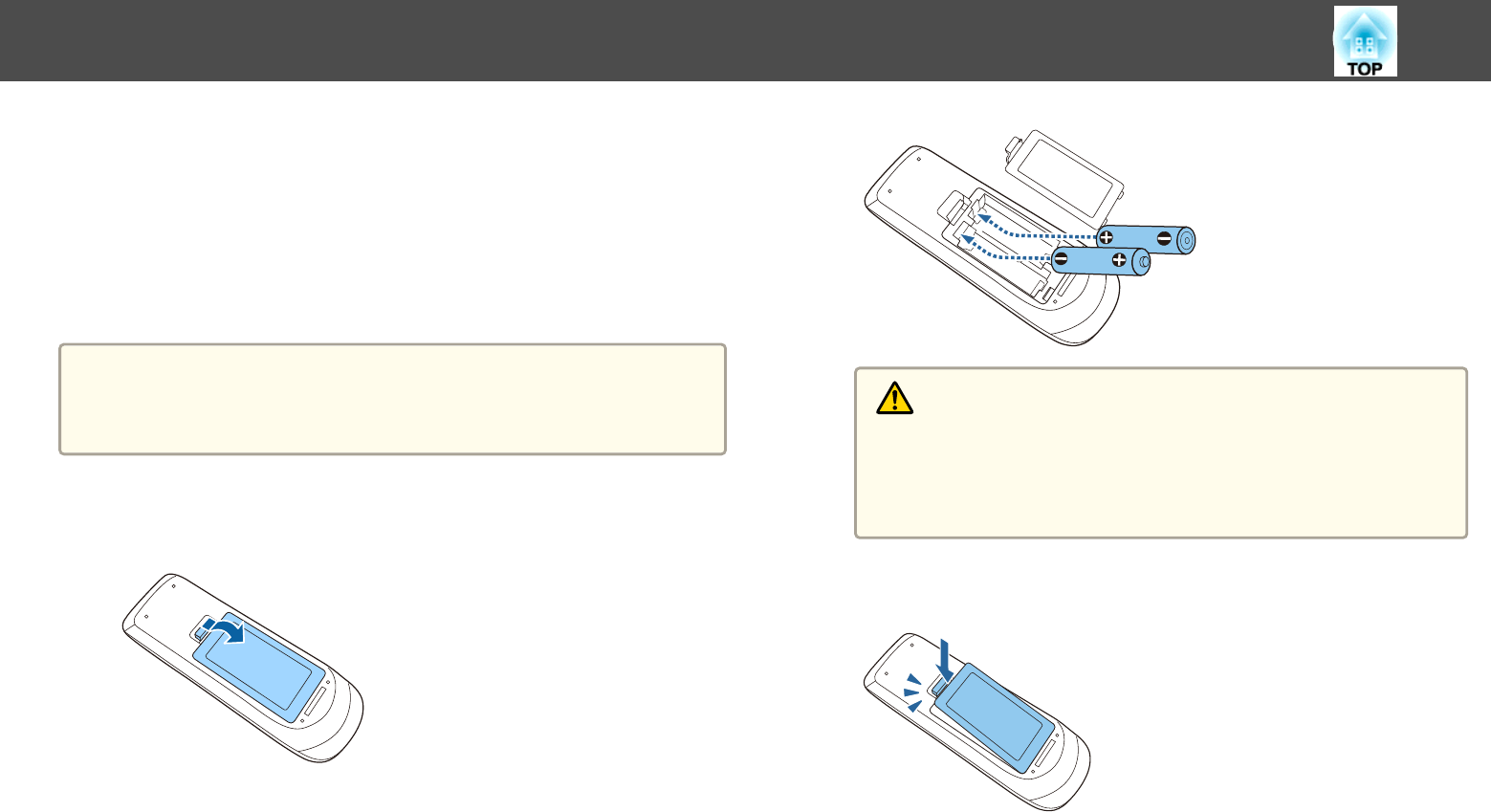

De batterijen van de afstandsbediening vervangen....................18

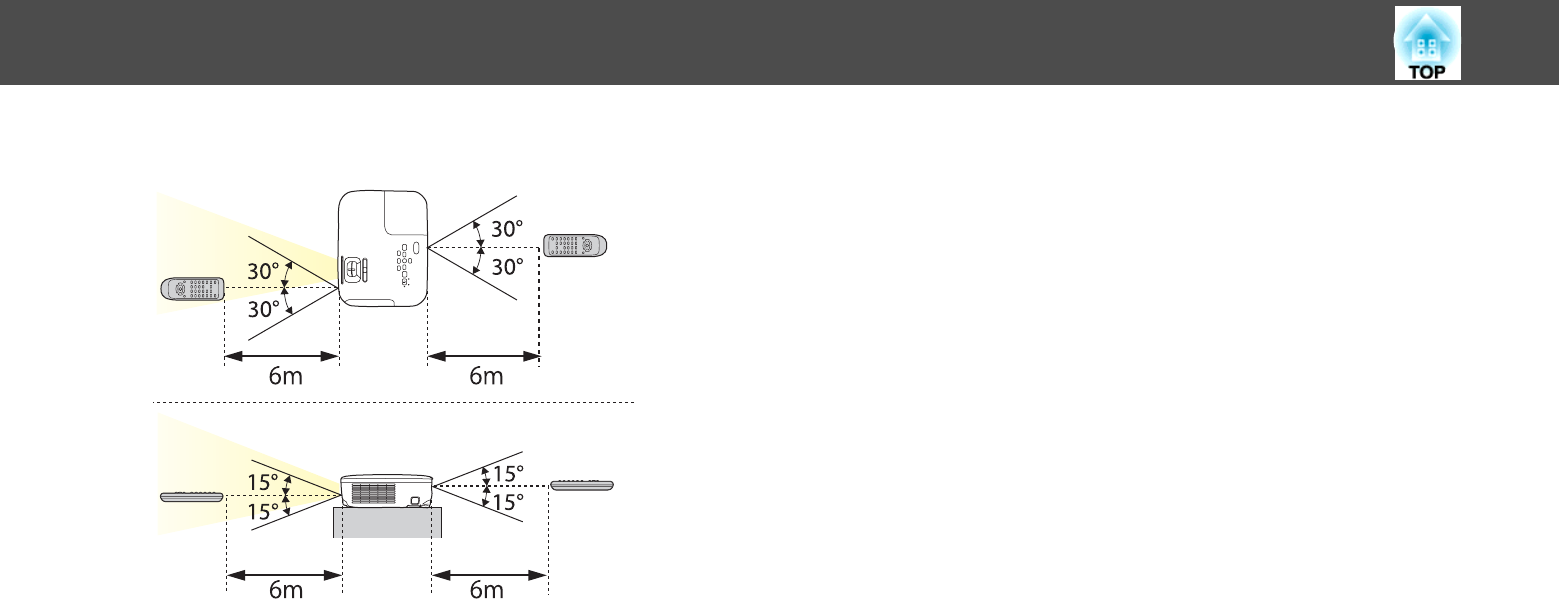

Bedieningsbereik van de afstandsbediening.........................19
De projector voorbereiden
De projector installeren .................................... 21

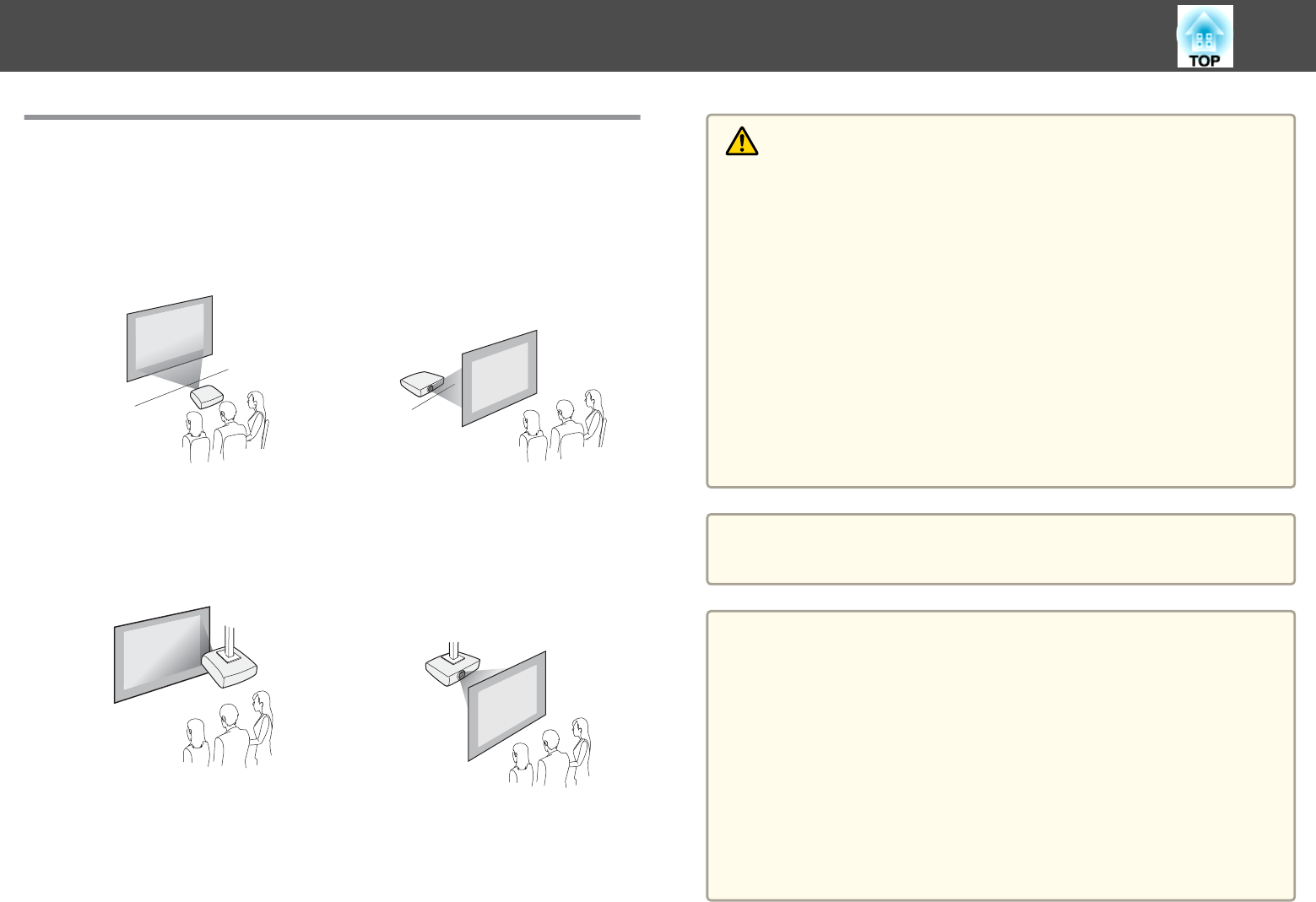

Installatiemethoden............................................21
Installatiemethoden..........................................22

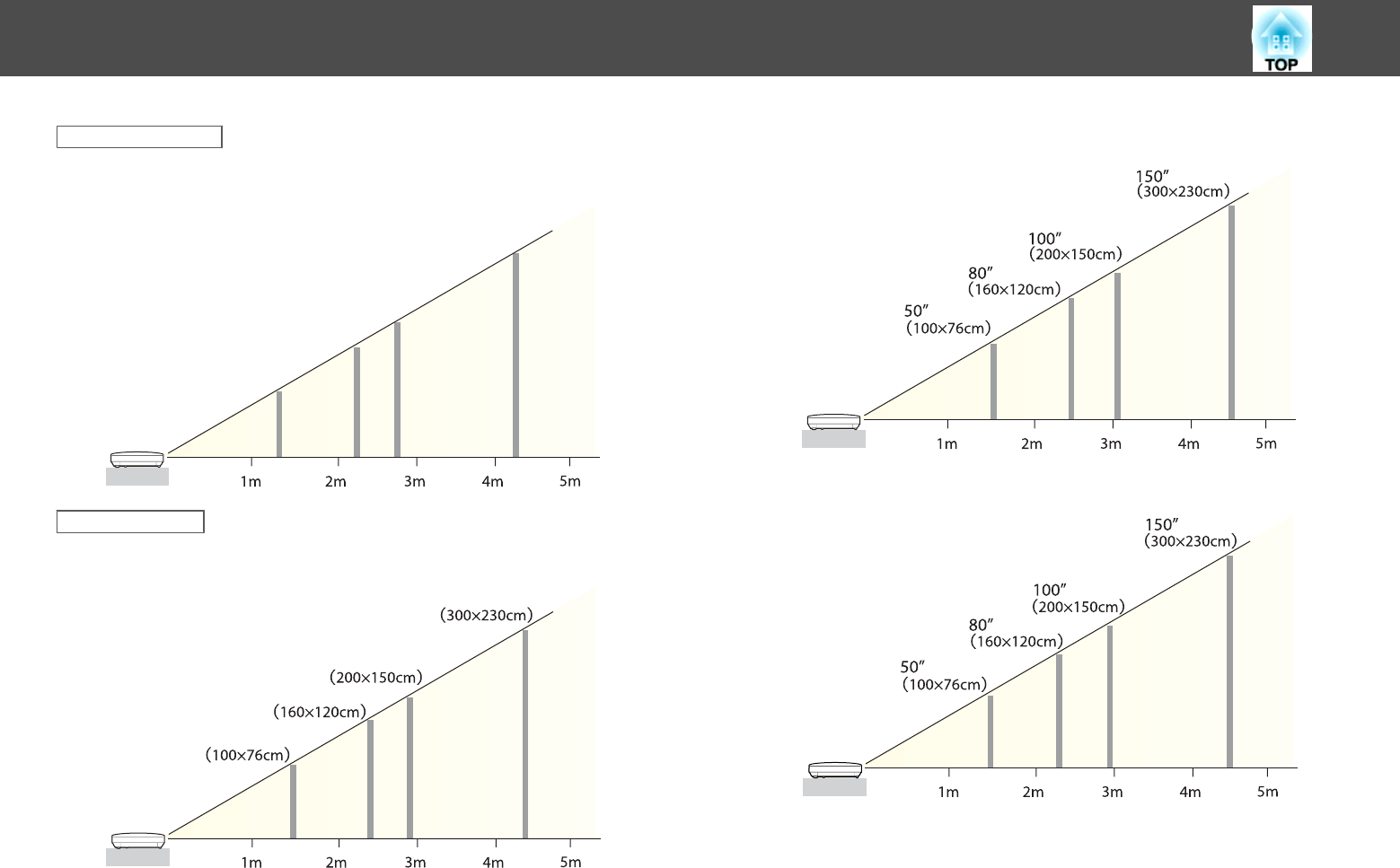

Schermgrootte en geschatte projectieafstand ..........................22
Apparatuur aansluiten ..................................... 24

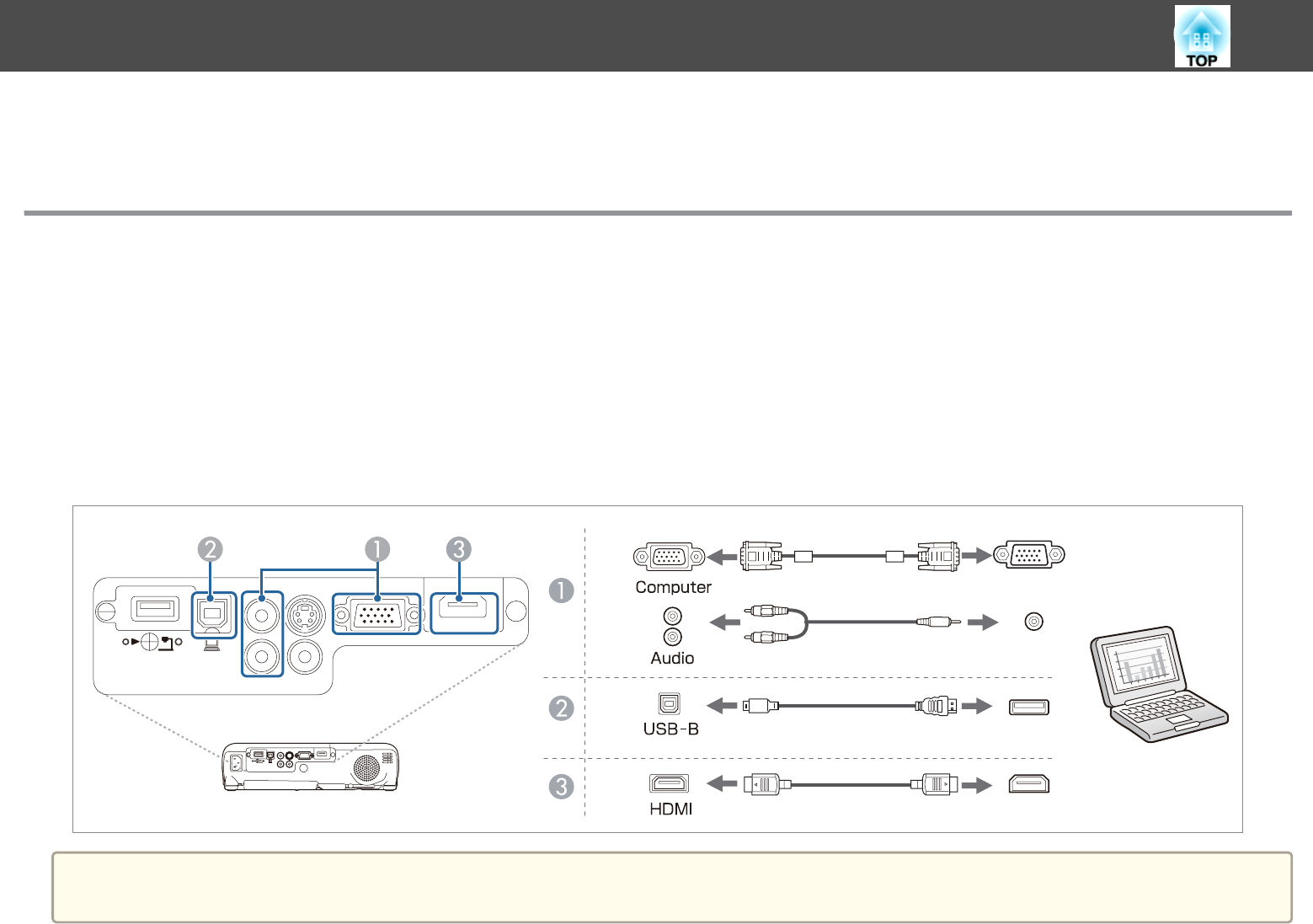

Een computer aansluiten........................................ 24

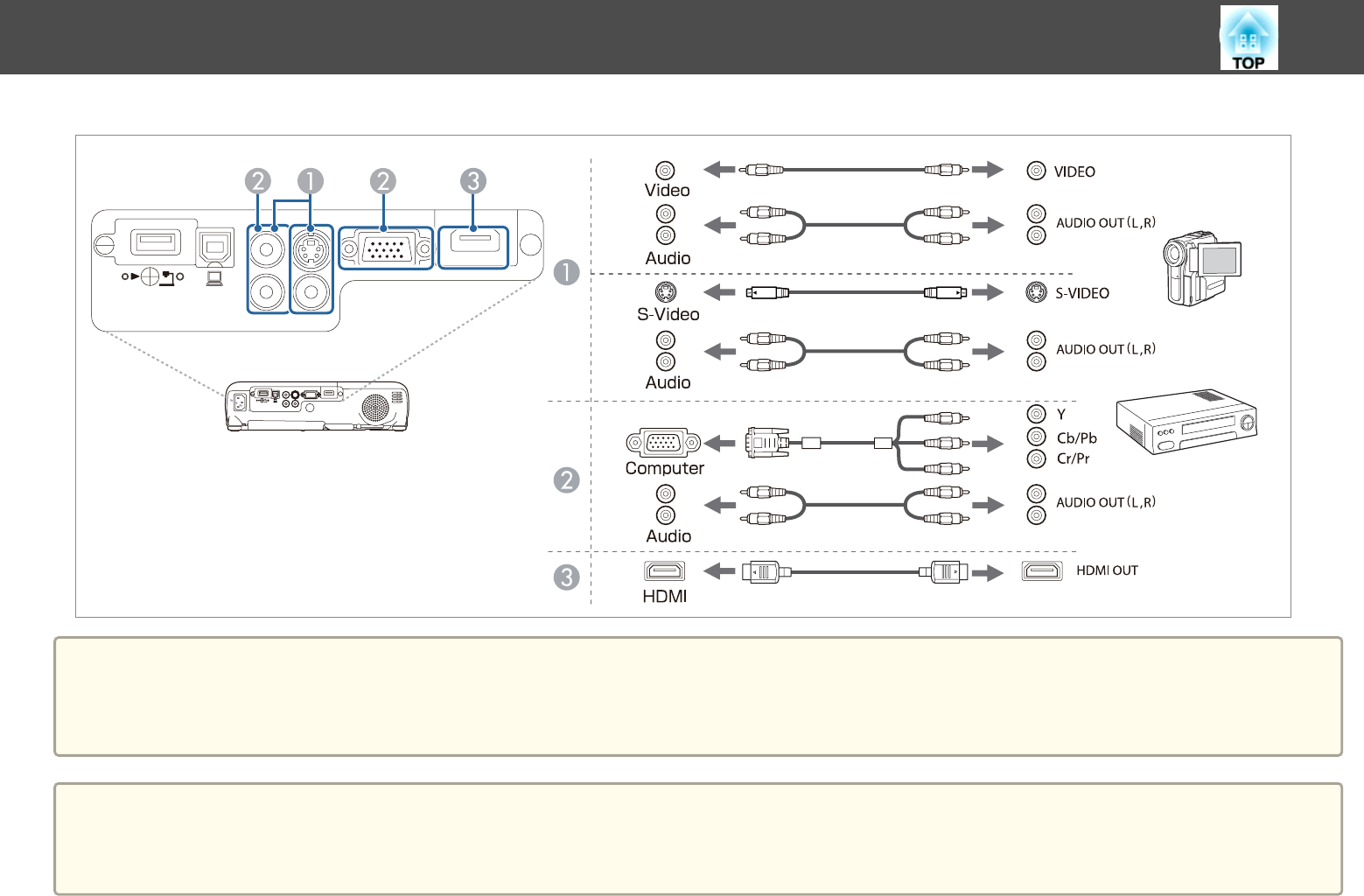

Beeldbronnen aansluiten........................................25

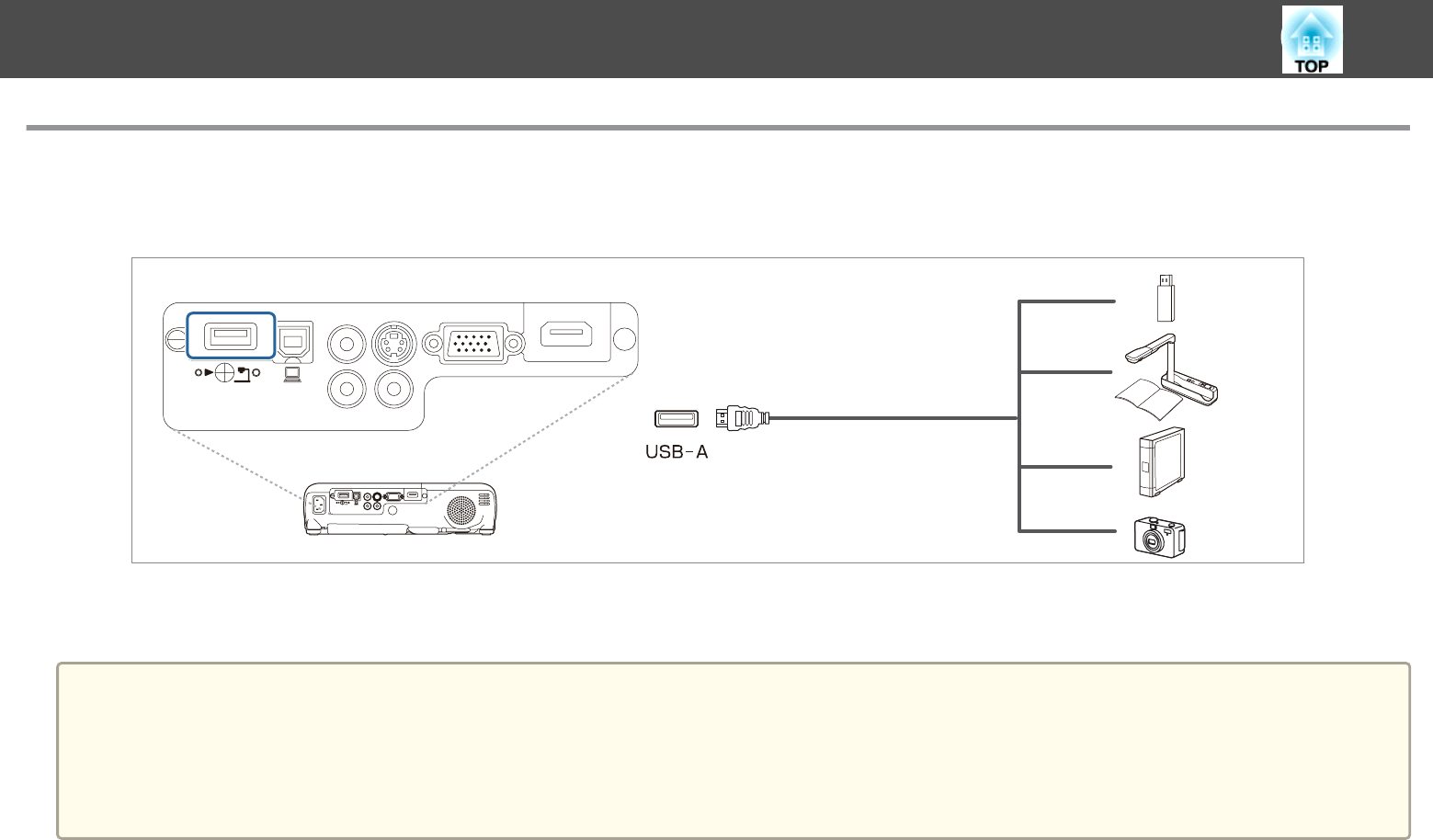

USB-apparaten aansluiten.......................................27
De draadloze LAN-eenheid installeren ...............................28

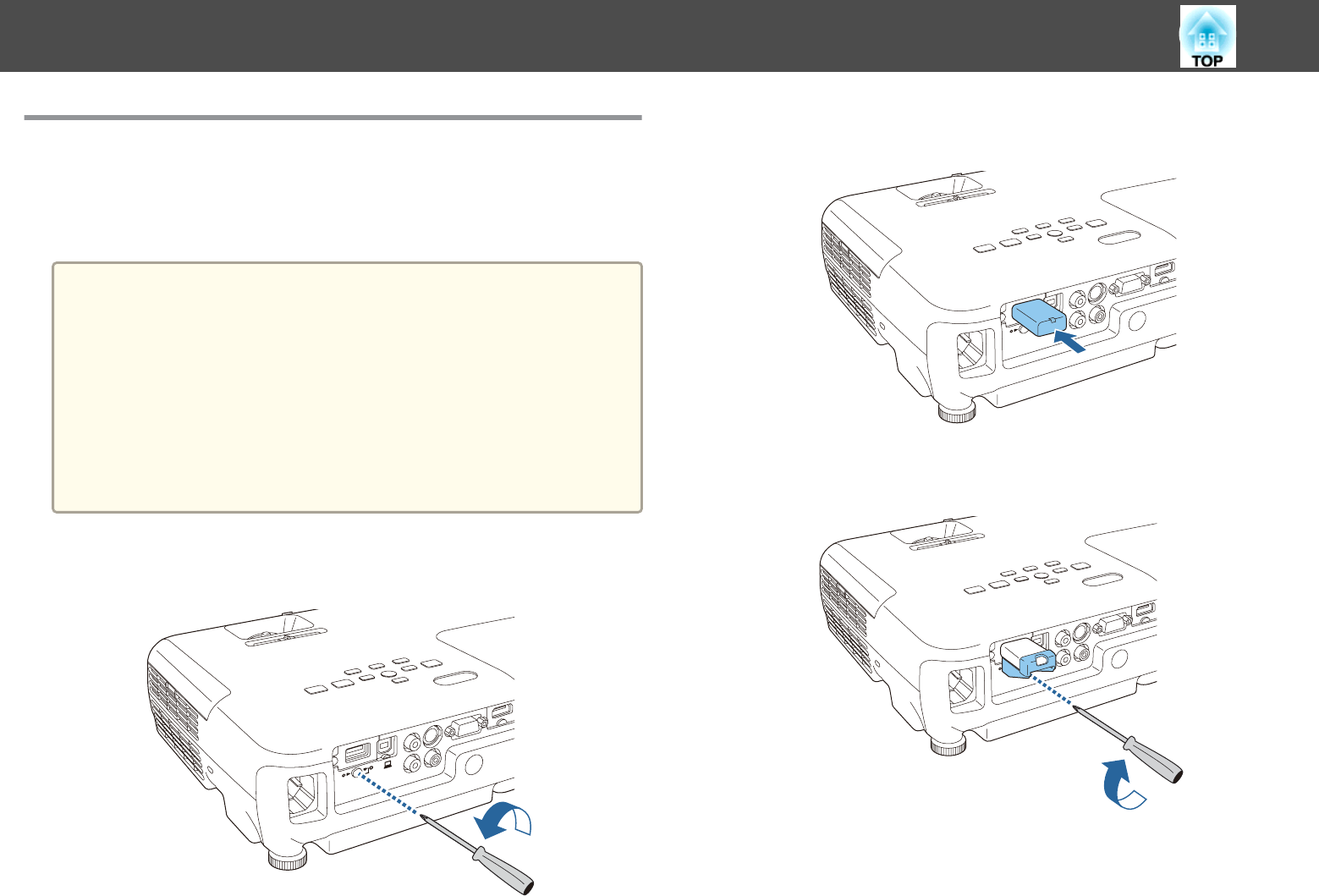

De optionele Quick Wireless Connection USB Key installeren..............29
Basisgebruik
Beelden projecteren ....................................... 31

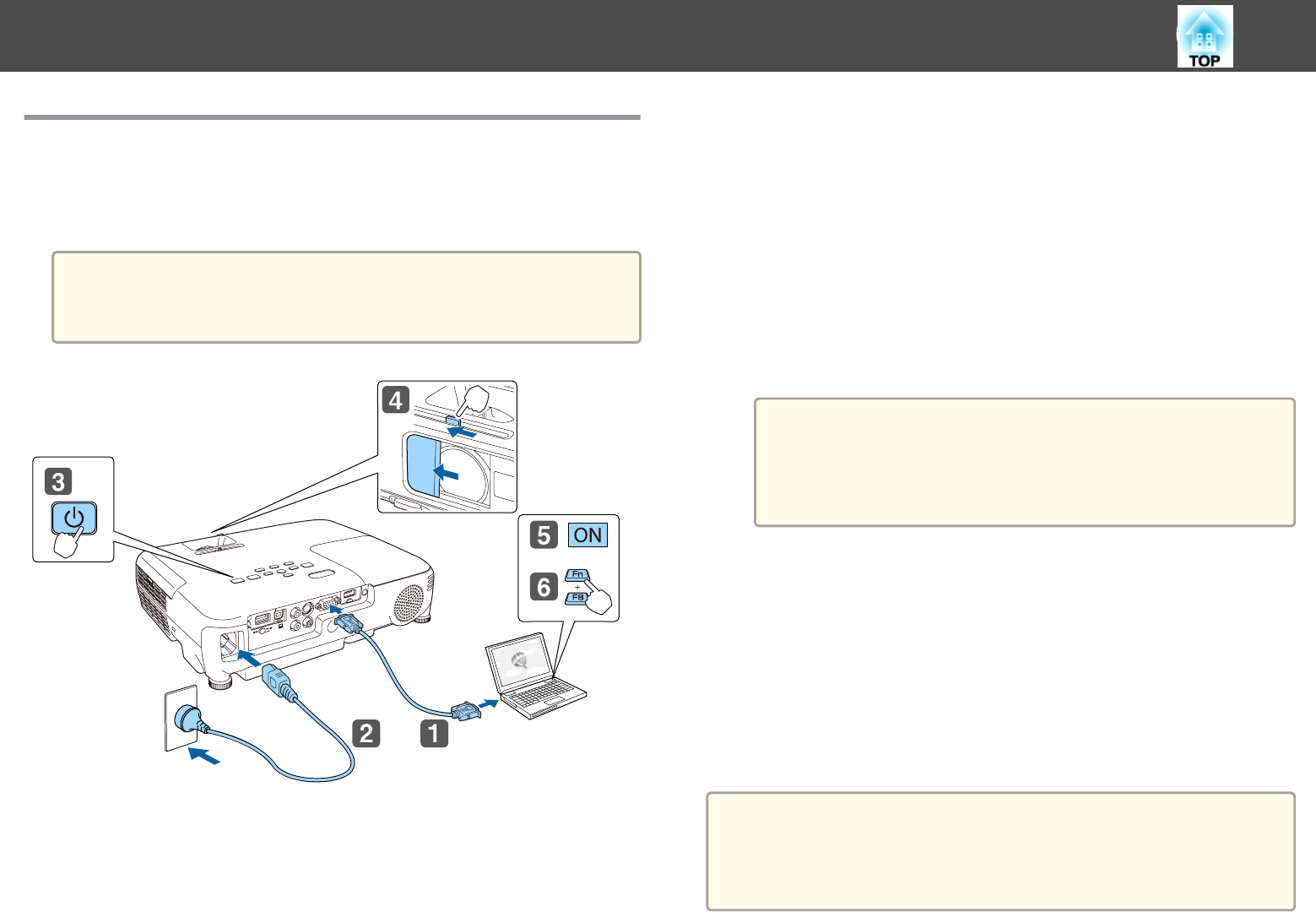

Van installatie tot projectie.......................................31

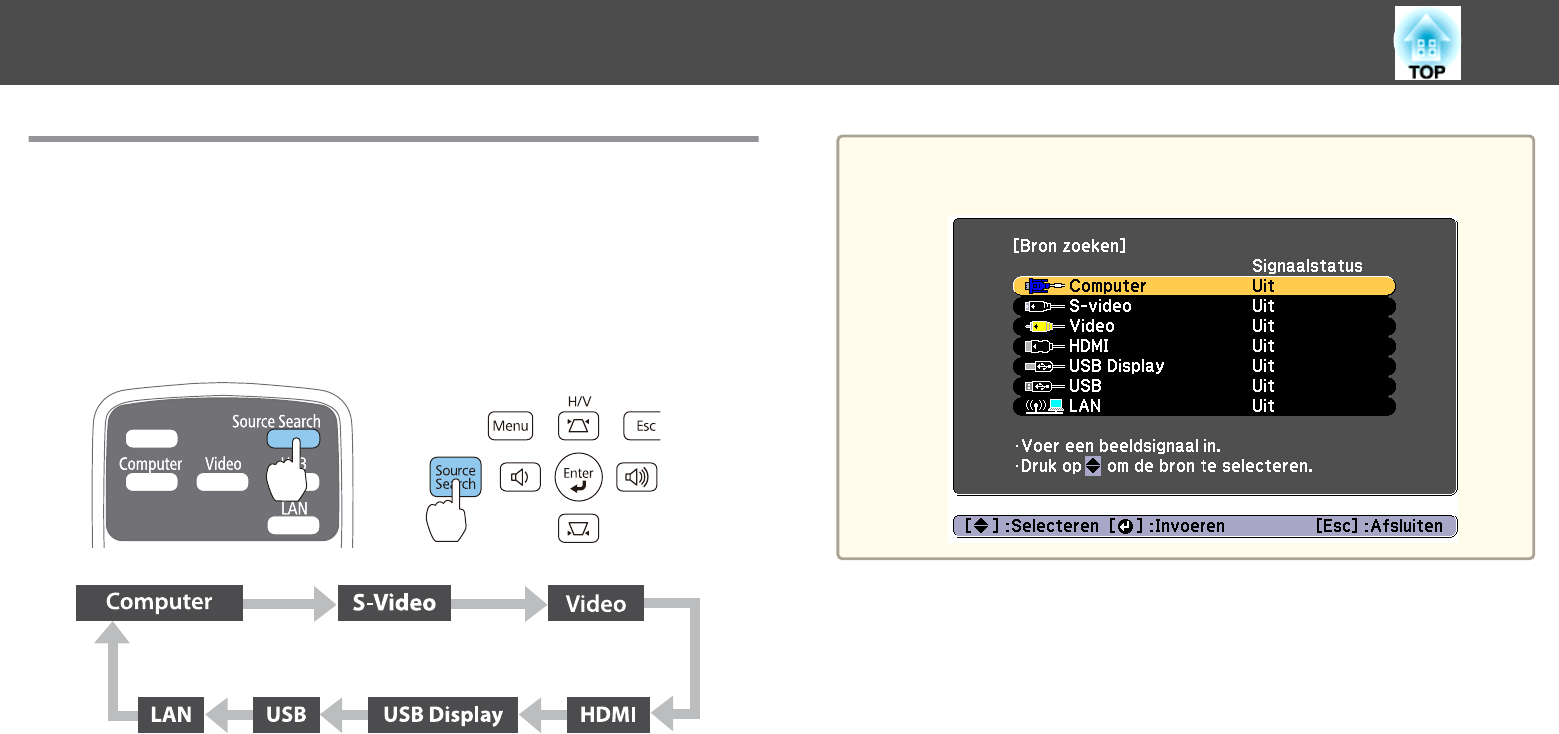

Automatisch binnenkomende signalen detecteren en het geprojecteerde beeld
wijzigen (Bron zoeken)..........................................32

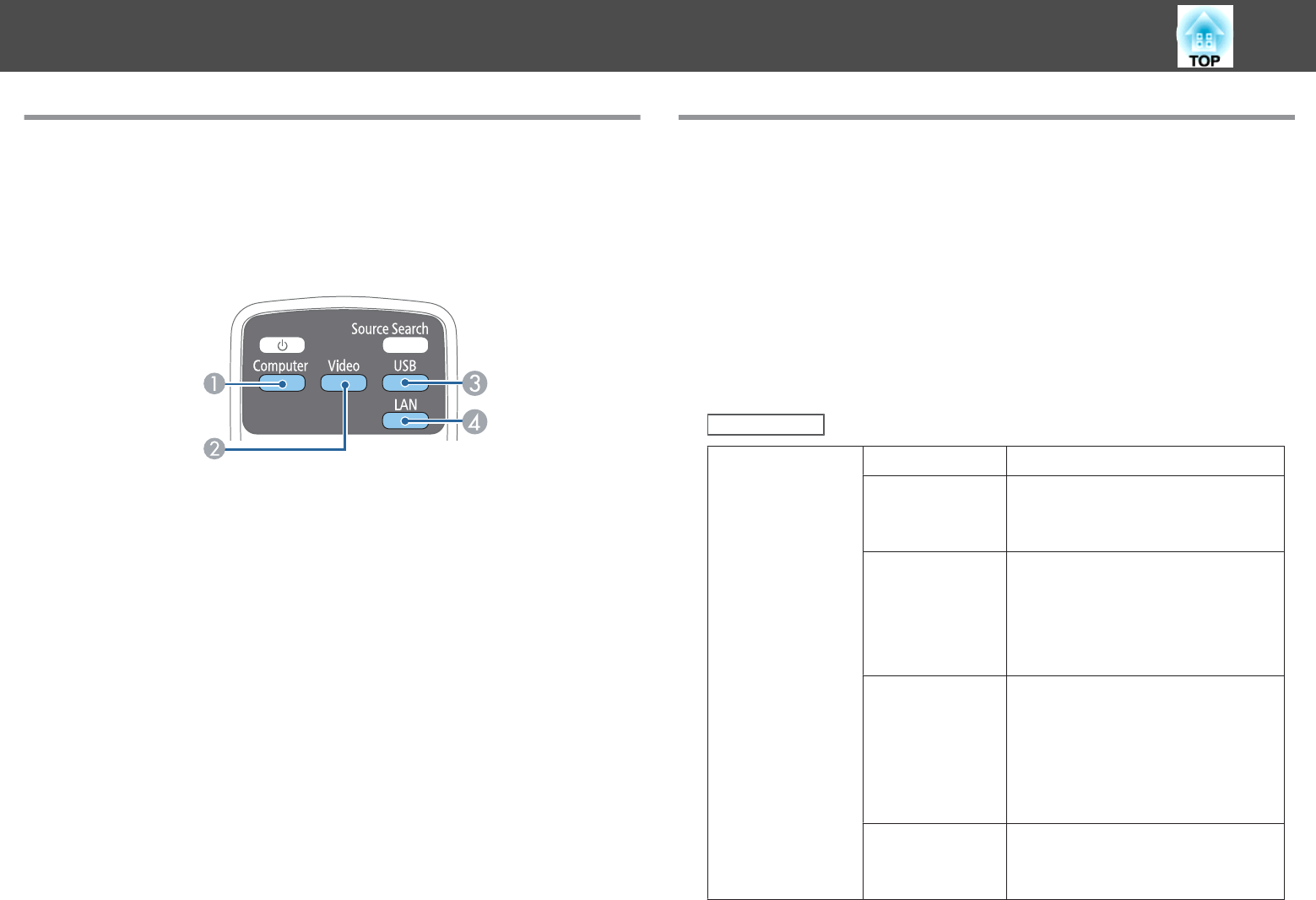

Met de afstandsbediening overschakelen naar het doelbeeld...............33
Projecteren met USB Display......................................33
Systeemvereisten........................................... 33
De eerste keer aansluiten......................................34
De installatie ongedaan maken..................................36
Geprojecteerde beelden bijstellen .......................... 37

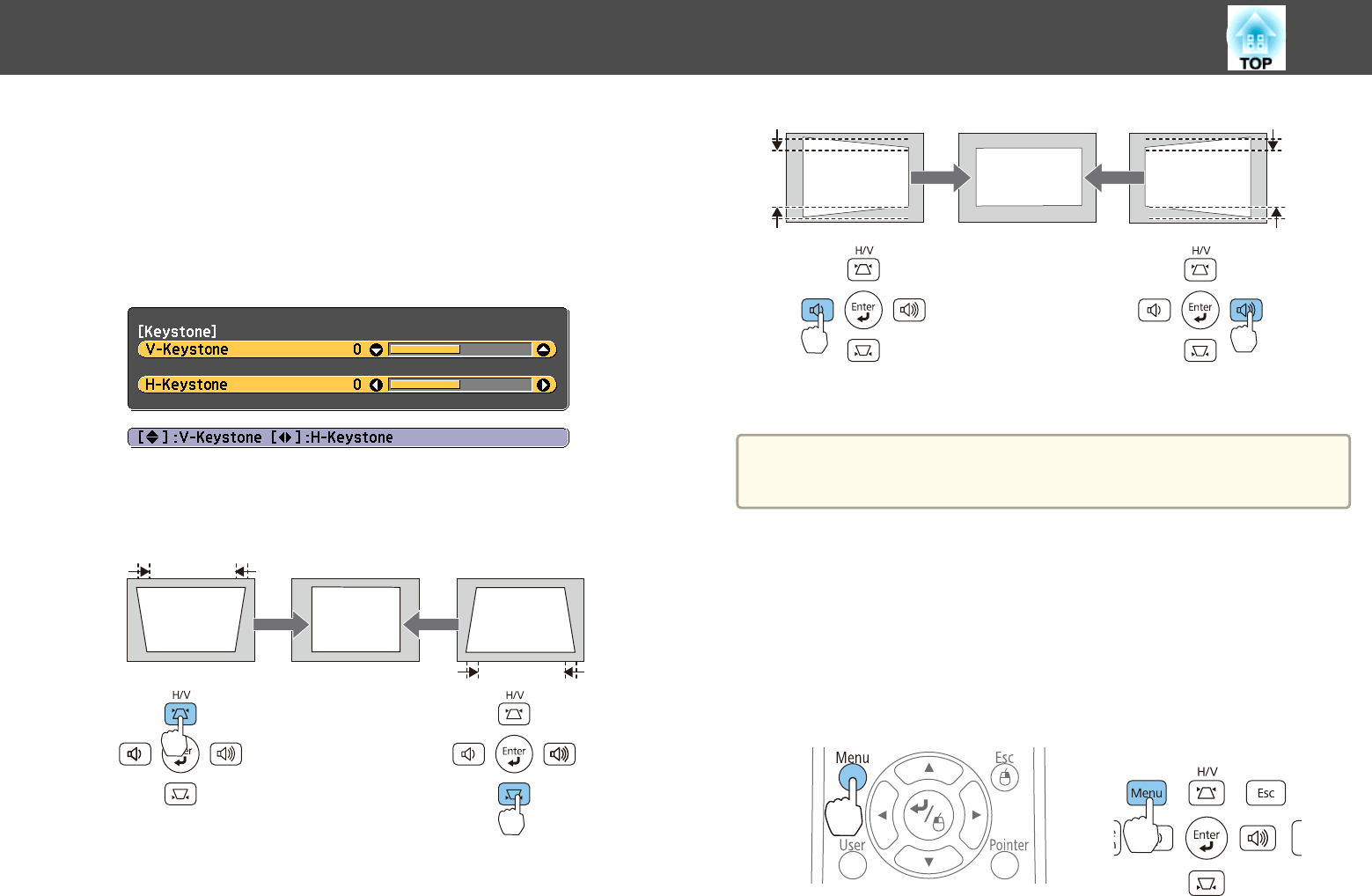

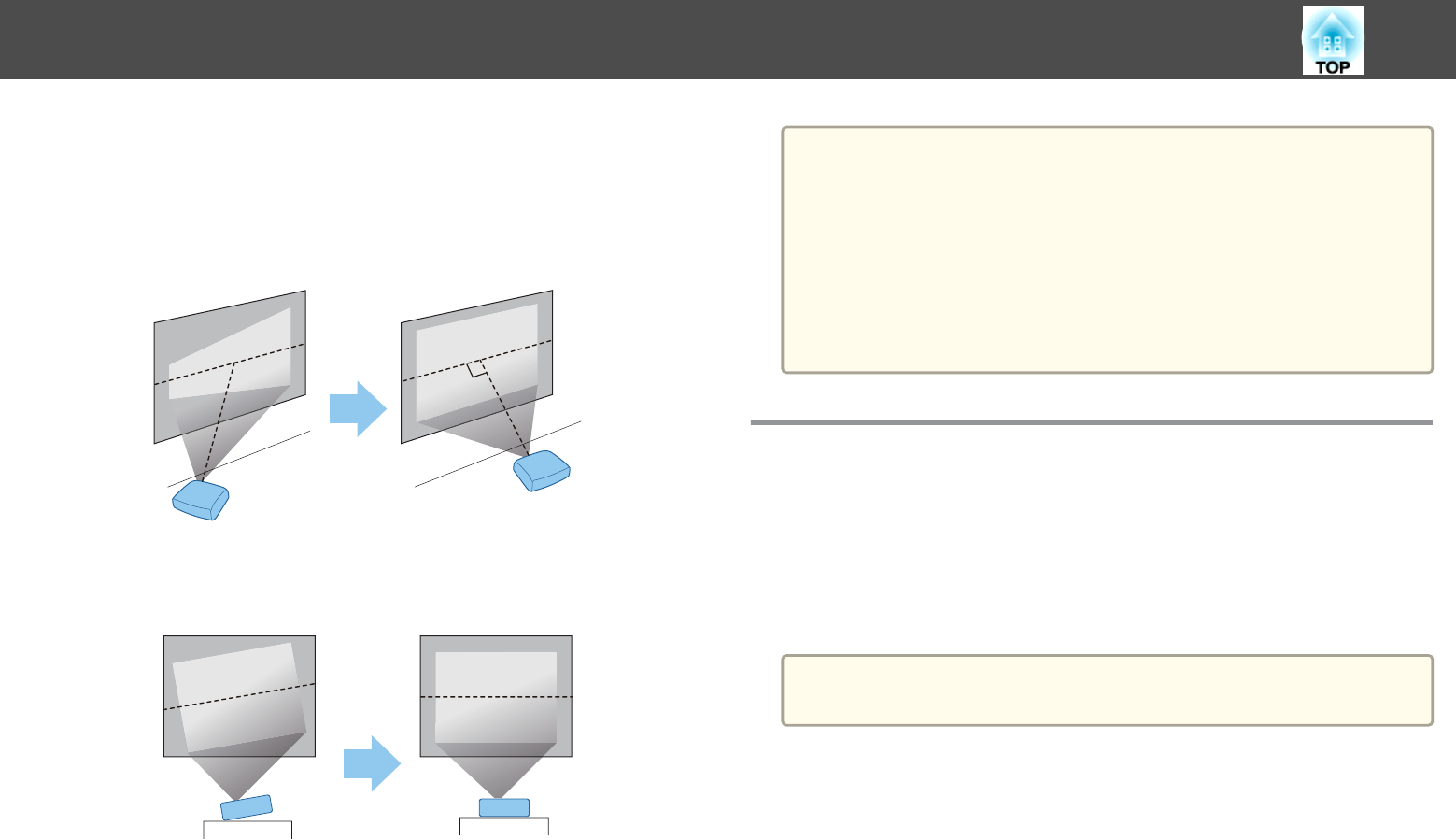

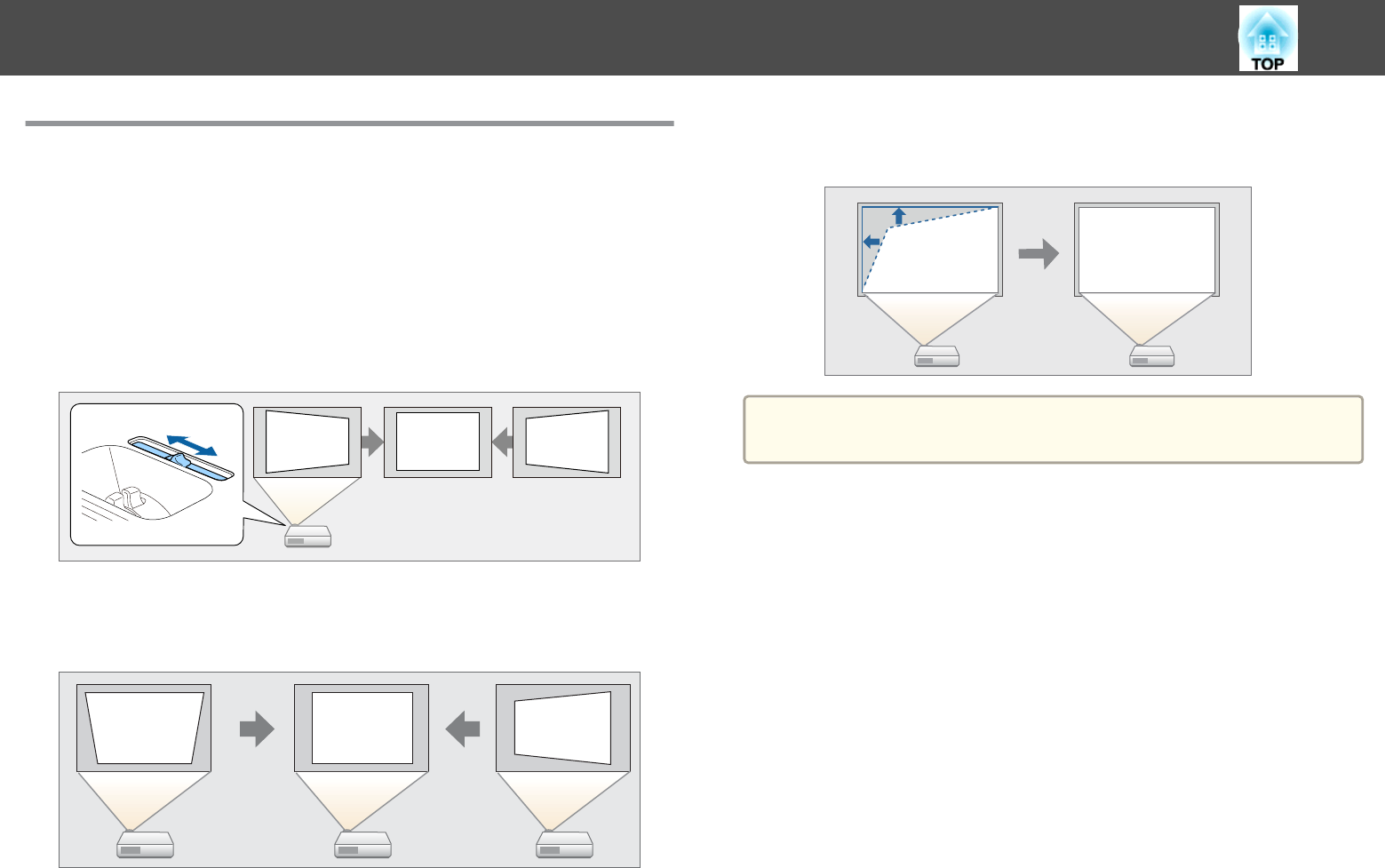

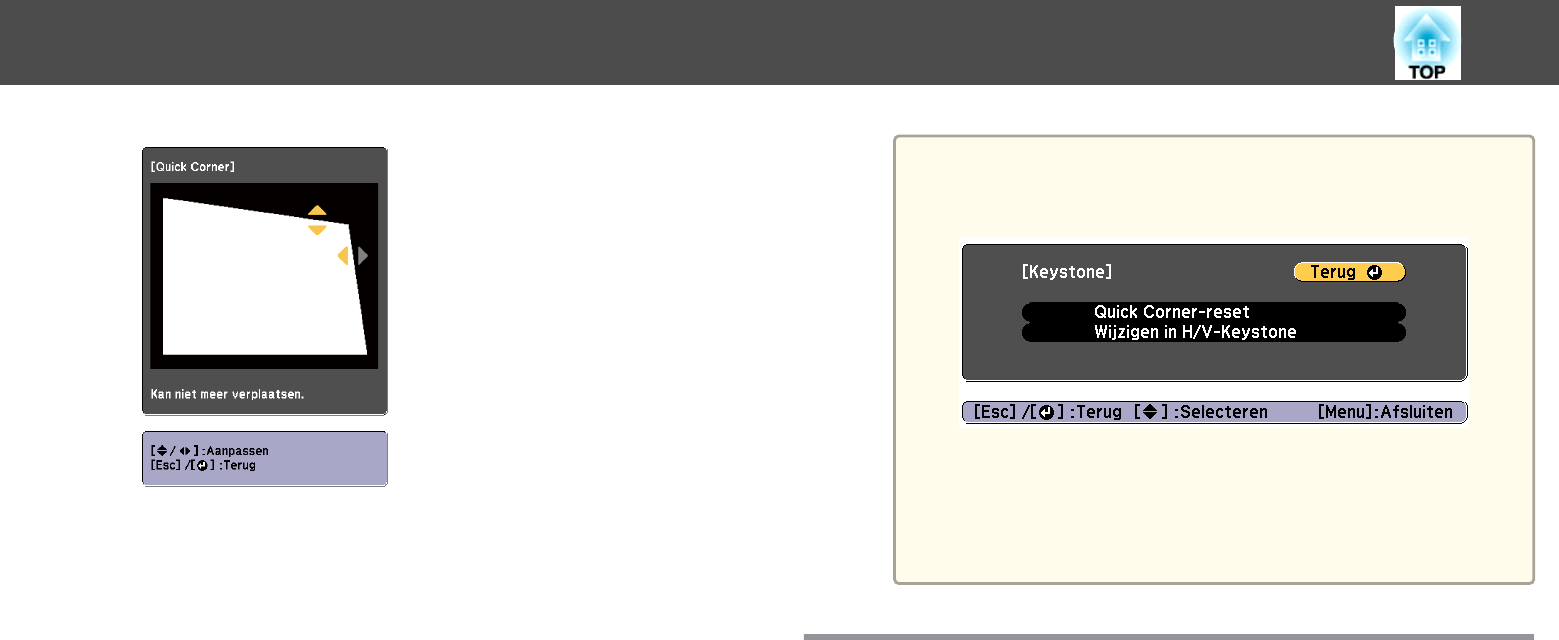

Keystone-vervorming (trapeziumvormige vertekening) corrigeren............37
Automatische correctie.......................................38

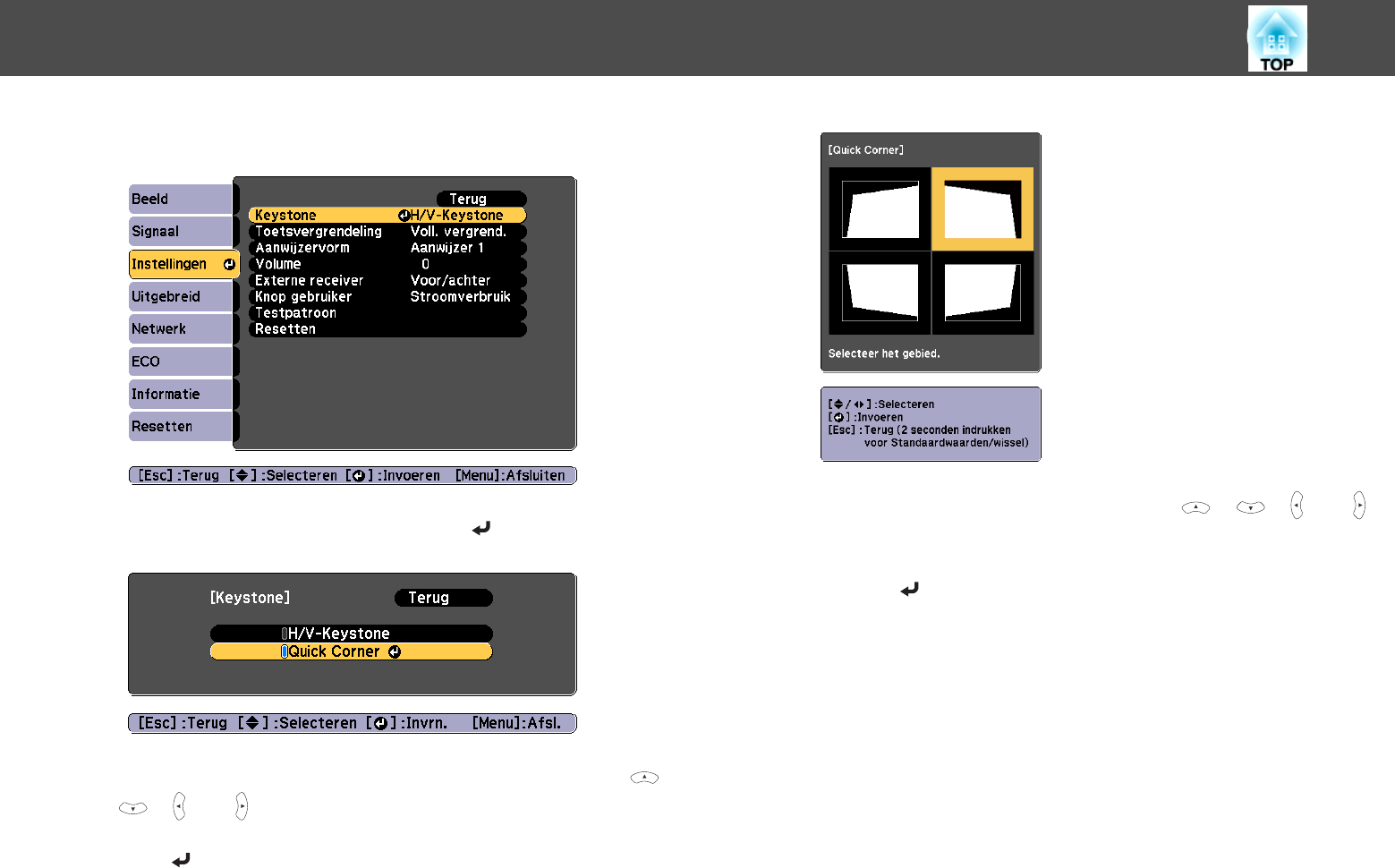

Handmatige correctie........................................38

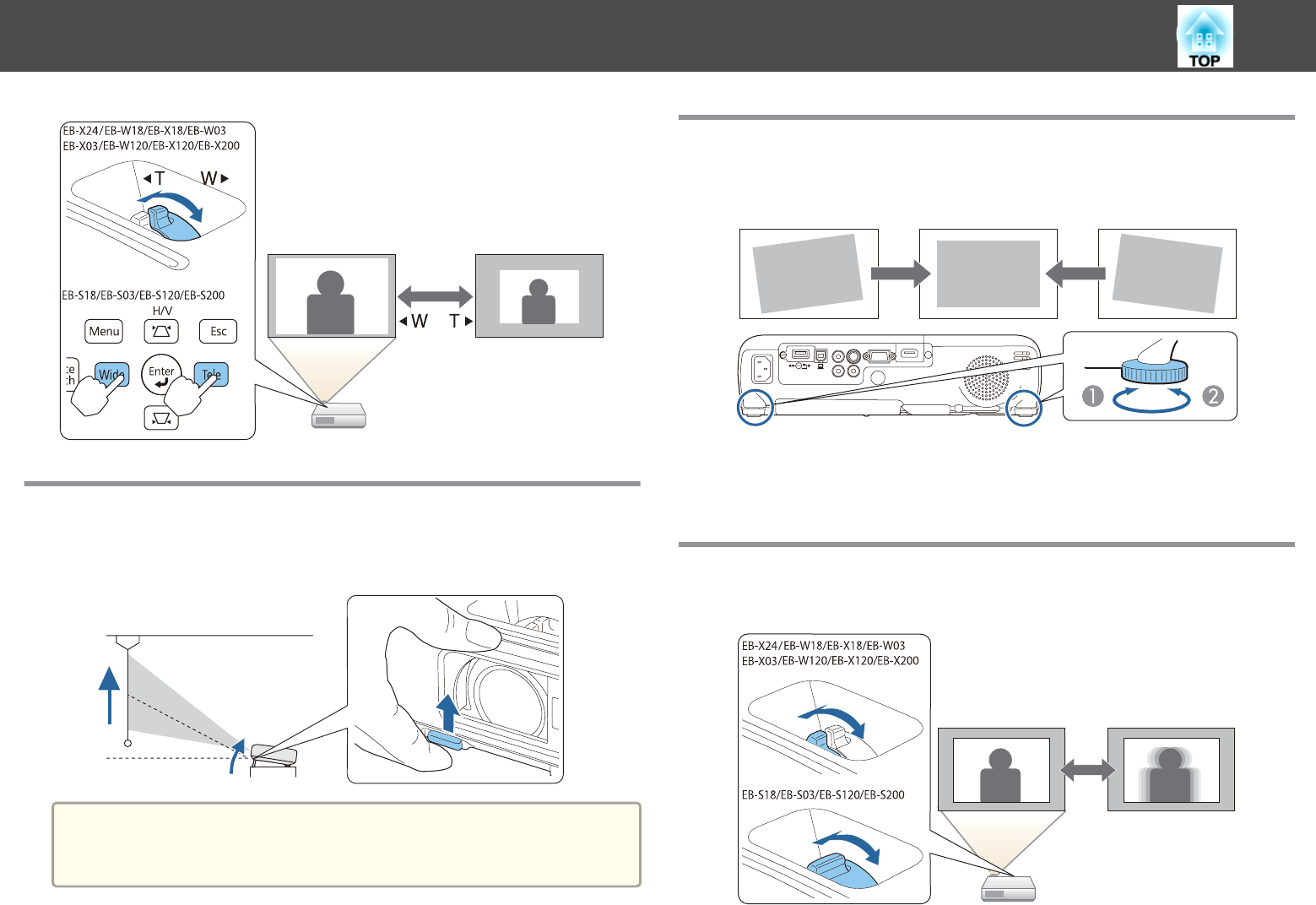

De beeldgrootte bijstellen.......................................41
De beeldpositie bijstellen........................................42

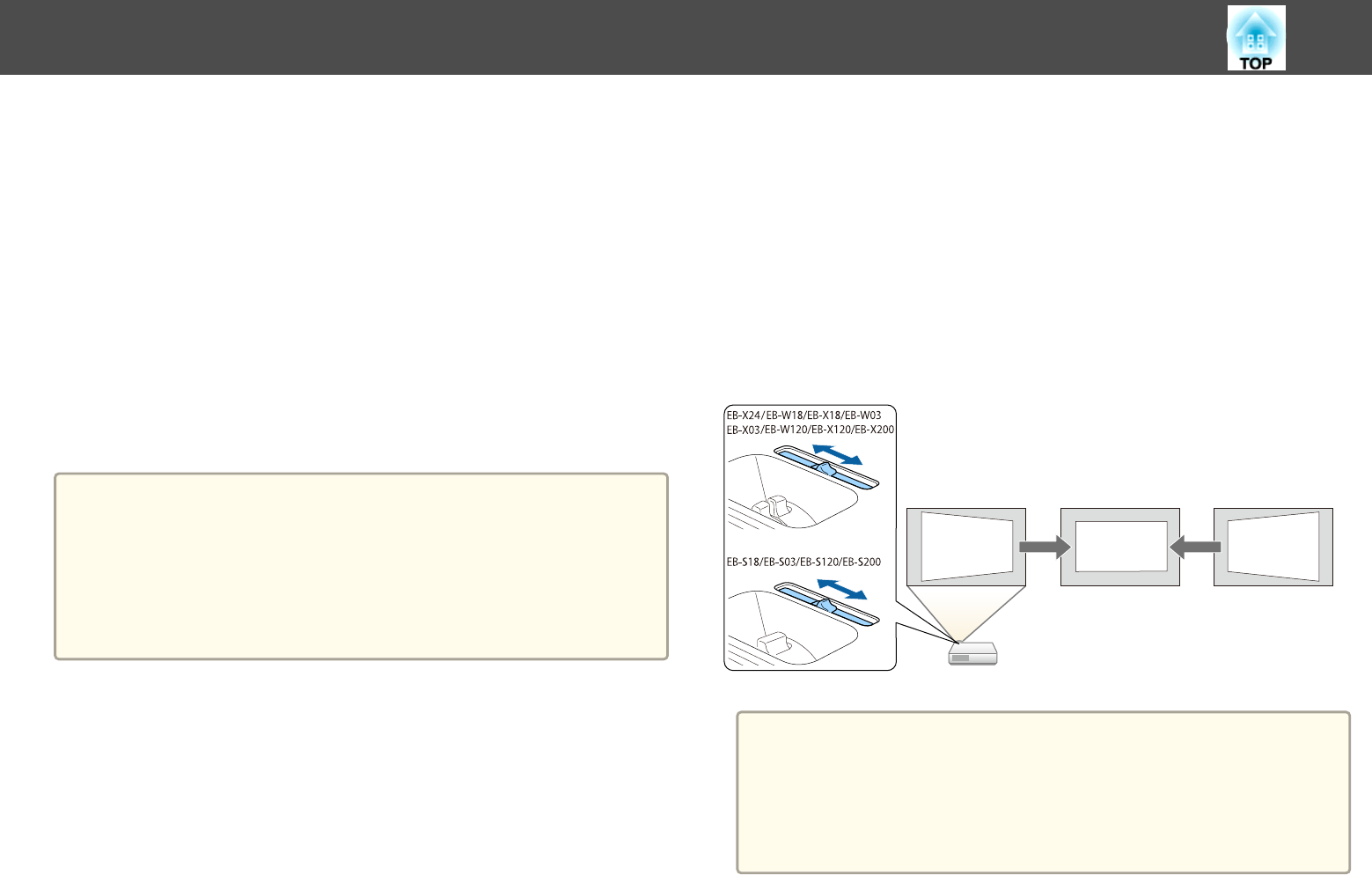

De horizontale helling bijstellen...................................42
Scherpstellen................................................42

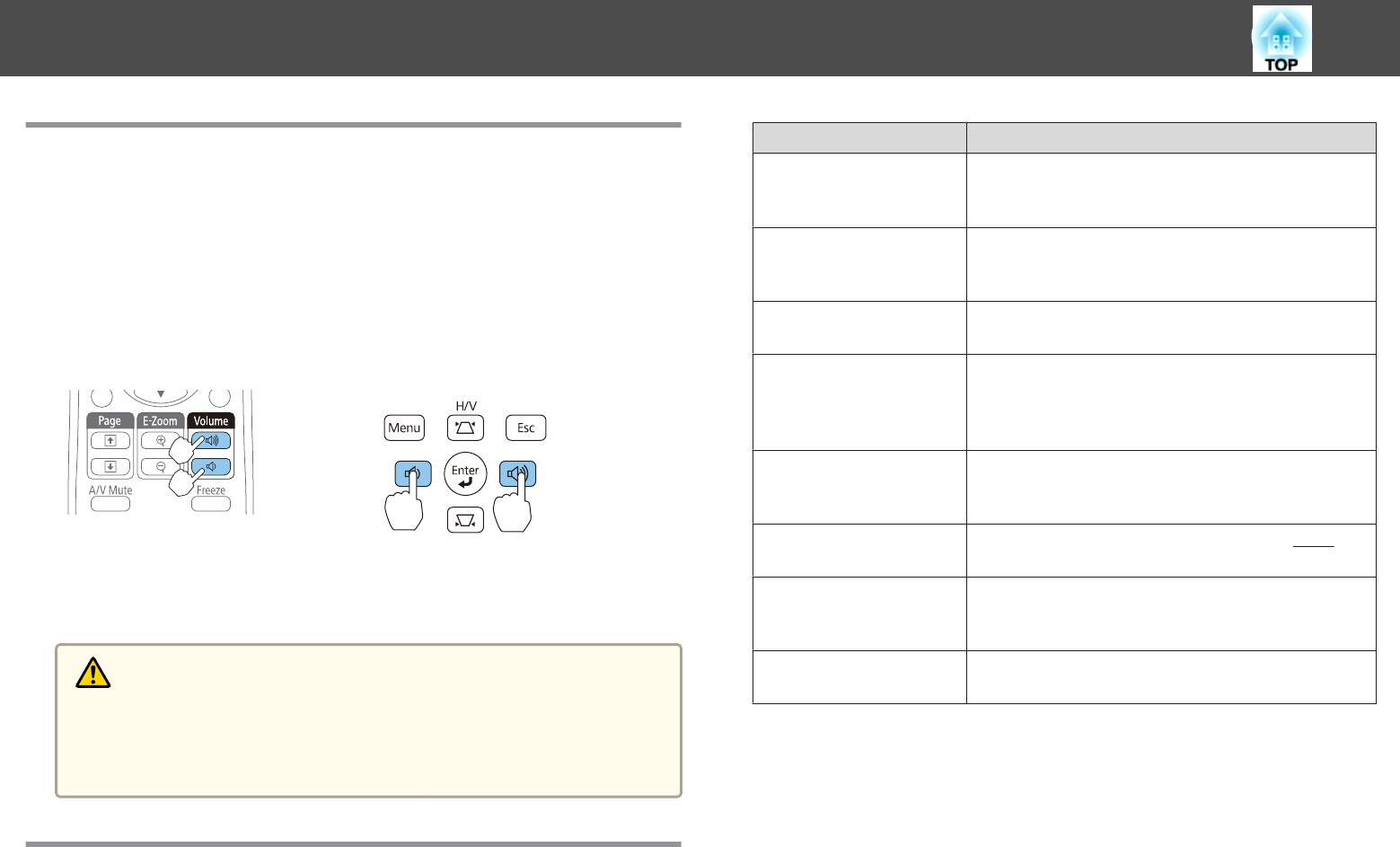

Het volume bijstellen ........................................... 43
De projectiekwaliteit selecteren (Kleurmodus selecteren)..................43
Autom. iris instellen ............................................44

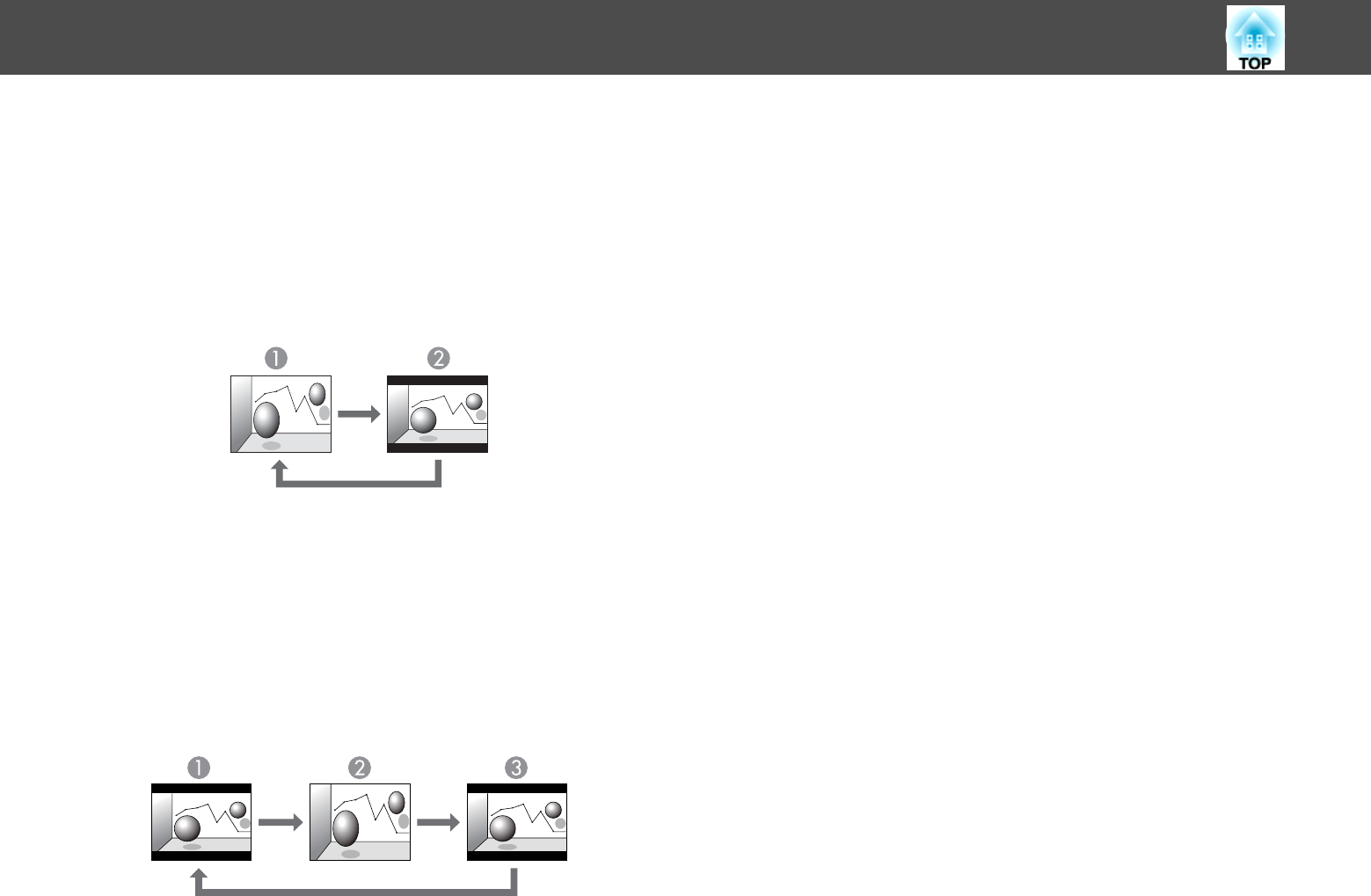

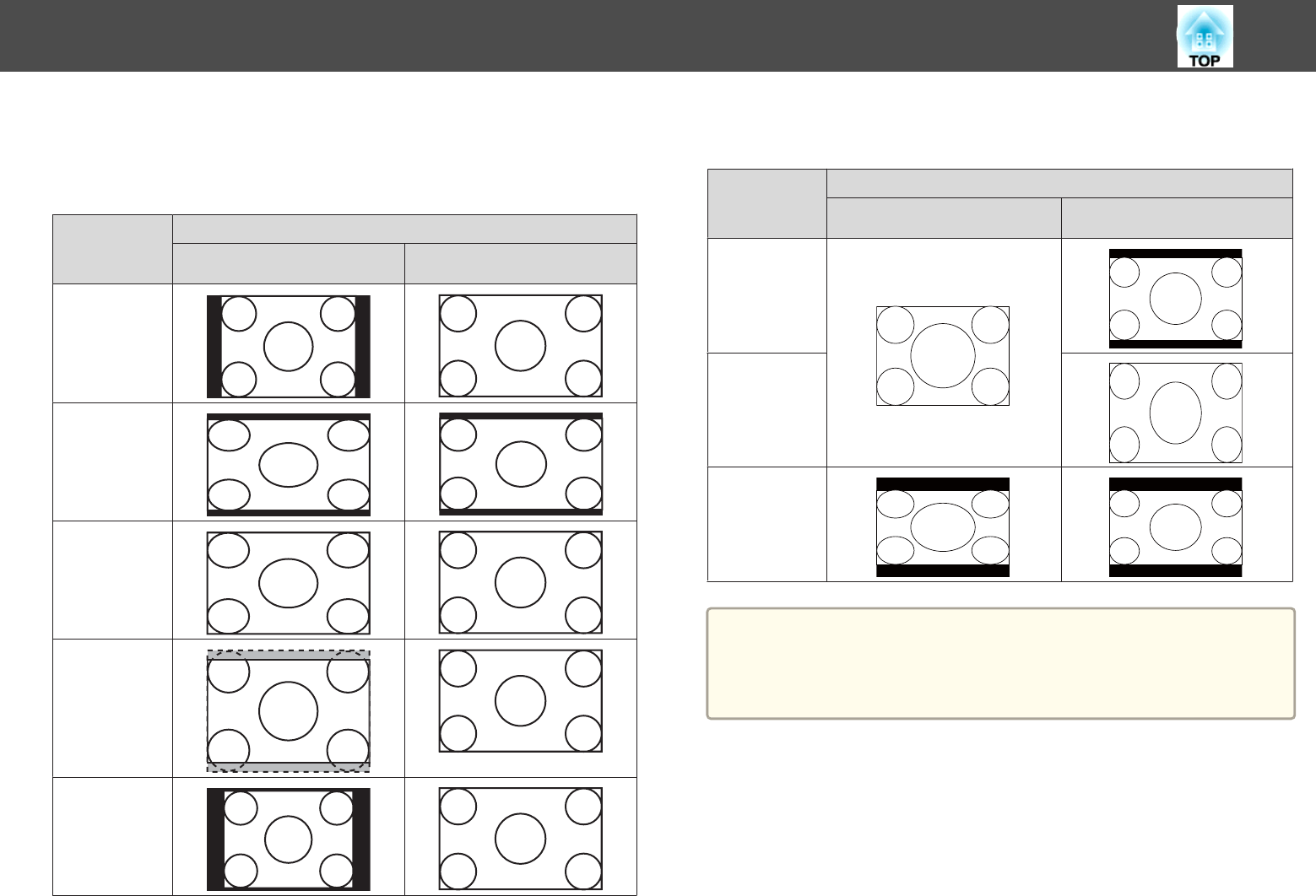

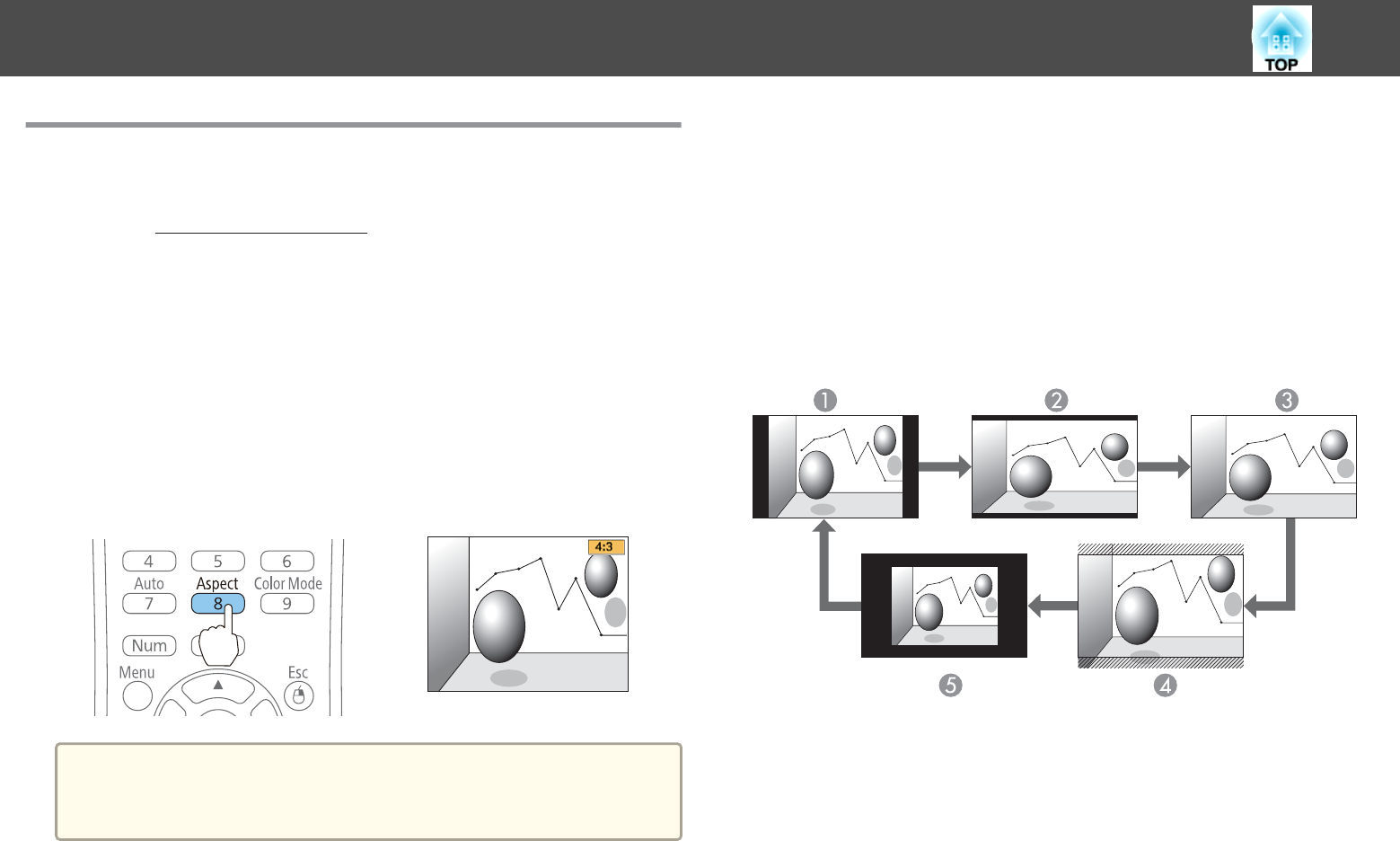

De hoogte-breedteverhouding van het geprojecteerde beeld wijzigen.........45
Methode wijzigen...........................................45
De hoogte-breedteverhouding wijzigen............................45
Inhoudsopgave
3
Nuttige Functies
Projectiefuncties .......................................... 49
Projecteren zonder een computer (PC Free) ............................49
Specificaties voor bestanden die met PC Free kunnen worden geprojecteerd
........................................................ 49
Voorbeelden van PC Free ......................................49
PC Free bedieningsmethoden...................................50
Afbeeldingen of films selecteren en projecteren......................52
De beeldbestanden in een map achter elkaar projecteren (Dia show)........53
Weergave-instellingen voor beeldbestanden en bewerkingsinstellingen van een
Dia show.................................................54
Het beeld en het geluid tijdelijk niet weergeven (A/V dempen)..............55
Het beeld bevriezen (Freeze) ...................................... 55
Aanwijzerfunctie (Aanwijzer) ......................................56
Een gedeelte van het beeld weergeven (E-Zoom) ........................57
De muisaanwijzer bedienen met de afstandsbediening (Draadloze muis).......58
Een gebruikerslogo opslaan......................................59
Beveiligingsfuncties ....................................... 61
Gebruikers beheren (Wachtwoordbeveiliging)..........................61
Manieren van Wachtwoordbeveiliging.............................61
Wachtwoordbeveiliging instellen................................61
Wachtwoord invoeren........................................62
Bediening beperken (Toetsvergrendeling)............................63
Antidiefstalvergrendeling ........................................64
Het draadslot installeren.......................................64
Controle en bediening ..................................... 66
Instellingen wijzigen met een webbrowser (Webcontrole) .................. 66
Configuratie van de projector ...................................66
Het scherm Webcontrole openen................................66
Het scherm Web Remote openen .................................67
Problemen rapporteren via een E-mailmelding.........................68
Inhoud van een foutmelding in een e-mail..........................68
Beheer via SNMP .............................................. 69
ESC/VP21-opdrachten..........................................69
Voordat u begint............................................69
Lijst met Opdrachten.........................................70
Communicatieprotocol.......................................70
Informatie over Event ID ................................... 71
Configuratiemenu
Het Configuratiemenu gebruiken ........................... 73
Lijst met Functies .......................................... 74
Tabel van het Configuratiemenu...................................74
Menu Netwerk.............................................75
Menu Beeld................................................. 76
Menu Signaal................................................77
Menu Instellingen.............................................79
Menu Uitgebreid ..............................................80
Menu Netwerk............................................... 81
Opmerkingen over het gebruik van het Netwerkmenu..................82
Bediening met softwarematig toetsenbord..........................82
Menu Basis ................................................ 83
Menu Draadl. LAN...........................................84
Menu Beveiliging...........................................85
Menu E-mail...............................................86
Menu Overige..............................................88
Menu Resetten.............................................88
Menu ECO..................................................88
Menu Informatie (alleen weergave).................................90
Menu Resetten...............................................91
Problemen Oplossen
De Help-functie gebruiken ................................. 93
Problemen oplossen ....................................... 95
De indicatielampjes aflezen......................................95
Als de indicatielampjes geen uitkomst bieden..........................99
Inhoudsopgave
4
Problemen met het beeld....................................... 100
Geen beeld ...............................................100
Geen bewegende beelden .................................... 101
De projectie stopt automatisch................................. 101
Het bericht Niet ondersteund wordt weergegeven.................... 101
Het bericht Geen signaal wordt weergegeven....................... 102
Vaag, vervormd of onscherp beeld ...............................102
Interferentie of vervormd beeld ................................. 103
Het beeld is afgesneden (breed) of klein, de beeldverhouding is verkeerd of het
beeld is omgedraaid........................................ 104
De beeldkleuren zijn niet juist .................................. 104
Donker beeld ............................................. 105
Problemen bij het starten van de projectie........................... 106
De projector gaat niet aan.....................................106
Overige problemen........................................... 106
Geen geluid of zwak geluid ....................................106
Er is ruis in het geluid (alleen bij projecteren van USB-weergave) . . . . . . . . . . 107
De afstandsbediening werkt niet ................................ 107
Ik wil de taal van meldingen en menu's wijzigen ......................108
Er wordt geen e-mail ontvangen, zelfs niet bij een probleem in de projector
........................................................108
De instellingen kunnen niet via een webbrowser gewijzigd worden........ 108
Onderhoud
Reinigen ................................................. 110
Het oppervlak van de Projector Reinigen.............................110
De lens reinigen............................................. 110
Reinigen van het luchtfilter...................................... 110
Verbruiksmateriaal Vervangen ............................ 112
De Lamp Vervangen ...........................................112
Vervangingsperiode projectorlamp.............................. 112
Het vervangen van de projectorlamp............................. 112
Resetten van de lampuren.................................... 115
De luchtfilter Vervangen........................................115
Vervangingsperiode luchtfilter................................. 115
Het vervangen van de luchtfilter................................ 115
Bijlage
Handige software ........................................ 119
EasyMP Network Projection......................................119
EasyMP Monitor............................................. 119
Optionele Accessoires en Verbruiksmateriaal ............... 120
Optionele Accessoires......................................... 120
Verbruiksmateriaal ............................................121
Schermgrootte en projectieafstand ........................ 122
Projectieafstand (voor EB-W18/EB-W03/EB-W120)...................... 122
Projectieafstand (voor EB-X24) ....................................123
Projectieafstand (voor EB-X18/EB-X03/EB-X120/EB-X200)................. 124
Projectieafstand (voor EB-S18/EB-S03/EB-S120/EB-S200) . . . . . . . . . . . . . . . . . . 126
Ondersteunde monitorbeeldschermen ..................... 127
Ondersteunde Resoluties ....................................... 127
Computersignalen (RGB analoog)............................... 127
Video-component.......................................... 128
Composite Video........................................... 128
Ingangssignaal van de HDMI-poort.............................. 128
Technische Gegevens ..................................... 129
Algemene Specificatie van de Projector............................. 129
Afmetingen .............................................. 132
Woordenlijst ............................................. 133
Algemene Opmerkingen .................................. 135
Betreffende de benamingen..................................... 135
Algemene opmerking: ......................................... 136
Index .................................................... 137
Inhoudsopgave
5
Inleiding
In dit hoofdstuk worden de kenmerken en de namen van onderdelen van de projector besproken.
Snel geïnstalleerd en weer opgeborgen
Gewoon even aansluiten op het stopcontact en de projector staat aan.
U kunt van korte afstand op een groot scherm projecteren.
U kunt de hoogte van de projector eenvoudig met één hendel instellen.
De projector is dadelijk afgekoeld en dus weer opgeborgen.
Aansluiten via een USB-kabel en projecteren (USB Display)
Gebruik een USB-kabel om beelden van een
computer te projecteren zonder gebruik te
hoeven maken van een computerkabel.
s "Projecteren met USB Display" pag.33
Detectie van projectorbewegingen en automatische correctie van
beeldvervorming
Deze projector corrigeert automatisch de verticale keystone-vertekening die
kan optreden bij het opstellen of verplaatsen van de projector.
s "Automatische correctie" pag.38
Horizontale keystone-regelaar
Hiermee kunt u gemakkelijk de horizontale vervorming in het
geprojecteerde beeld corrigeren. Deze functie gebruikt u wanneer u de
projector niet parallel met het scherm kunt opstellen.
s "Handmatige correctie" pag.38
Handige functies voor het projecteren van
beelden
Meer inhoud door breedbeeldprojectie (WXGA) (alleen EB-W18/EB-
W03/EB-W120)
Bij een computer met een 16:10 breedbeeld
LCD-scherm met WXGA-resolutie kan het
beeld in dezelfde beeldverhouding worden
geprojecteerd. U kunt whiteboards en andere
schermen met liggende indeling gebruiken.
s "De hoogte-breedteverhouding van het
geprojecteerde beeld wijzigen" pag.45
Kenmerken van de Projector
7
Een USB-opslagapparaat aansluiten en films of beelden
projecteren (PC Free)
U kunt een USB-opslagapparaat of digitale camera op de projector
aansluiten en de opgeslagen beelden projecteren.
Talrijke bestandsformaten, zoals films of beelden, worden ondersteund.
s "Projecteren zonder een computer (PC Free)" pag.49
Verschillende functies voor een uitstekende energiebesparing
Verschillende functies om verspilling van elektriciteit te voorkomen
De projector wordt geleverd met een aantal ingebouwde functies voor
energiebesparing, zoals het dimmen van het geprojecteerde beeld, een
timer voor automatisch uitschakelen en het energieverbruik aanpassen
terwijl de projector stand-by is.
s "Menu ECO" pag.88
Functie voor het weergeven van de energiebesparingstatus in het
geprojecteerde beeld
Als ECO-weergave is ingesteld op Aan vanuit het menu Configuratie,
worden pictogrammen van bladeren ( ) die de energiebesparingstatus
aangeven, linksonder in het geprojecteerde beeld weergegeven als de
lamphelderheid naar de lage stand is geschakeld.
s ECO - ECO-weergave pag.88
Haal het beste uit de afstandsbediening
U kunt met de afstandsbediening een aantal handelingen verrichten zoals
het vergroten van een deel van het beeld. U kunt de afstandsbediening ook
als aanwijzer gebruiken om de aandacht op bepaalde zaken te vestigen, of
als computermuis.
s "Aanwijzerfunctie (Aanwijzer)" pag.56
s "Een gedeelte van het beeld weergeven (E-Zoom)" pag.57
s "De muisaanwijzer bedienen met de afstandsbediening (Draadloze
muis)" pag.58
Bestanden vergroten en projecteren met de documentcamera
Met de optionele documentcamera kunt u papieren documenten en
objecten projecteren.
Door deze aan te sluiten op een computer en de meegeleverde software te
gebruiken, kunt u volledig gebruik maken van de mogelijkheden van de
projector.
s "Optionele Accessoires" pag.120
Verbeterde veiligheidsfuncties
Wachtwoordbeveiliging om het aantal gebruikers te beperken en te
beheren
U kunt een wachtwoord instellen en zo bepalen wie de projector mag
gebruiken.
s "Gebruikers beheren (Wachtwoordbeveiliging)" pag.61
Toetsvergrendeling beperkt de knopbediening op het bedieningspaneel
Zo kunt u voorkomen dat de projectorinstellingen zonder toestemming
worden gewijzigd bij gebruik tijdens evenementen, op scholen, enzovoort.
s "Bediening beperken (Toetsvergrendeling)" pag.63
Het apparaat is uitgerust met verschillende antidiefstalbeveiligingen
De projector is uitgerust met de volgende soorten antidiefstalbeveiliging.
Beveiligingssleuf
Installatiepunt van beveiligingskabel
s "Antidiefstalvergrendeling" pag.64
Kenmerken van de Projector
8
Verbinden met een draadloos LAN en beelden projecteren
Door de meegeleverde of optionele draadloze LAN-unit te installeren en
verbinding te maken met een draadloos LAN-netwerk, worden de volgende
functies beschikbaar.
s "De draadloze LAN-eenheid installeren" pag.28
Het scherm van uw computer draadloos projecteren
U kunt het scherm van uw computer via een
netwerk projecteren met EasyMP Network
Projection.
U kunt EasyMP Network Projection
downloaden van de volgende website:
http://www.epson.com
Gebruik Quick Wireless Connection om automatische
netwerkinstellingen voor de computer op te geven (alleen Windows)
Door de optionele Quick Wireless Connection
USB Key op uw computer aansluiten, kunt u de
projector en computer verbinden via de
draadloze communicatie en kunt u beelden
projecteren vanaf de computer.
s "De optionele Quick Wireless Connection
USB Key installeren" pag.29
Beeld projecteren van draagbare apparaten over een netwerk
Als "Epson iProjection" is geïnstalleerd op uw
smartphone of tablet-pc, kunt u gegevens
draadloos vanaf dat apparaat projecteren.
Omdat u die apparaten overal kunt gebruiken,
wordt u dus ook vrijer in de manier waarop u
conferenties of presentaties houdt.
U kunt "Epson iProjection" gratis downloaden van de App Store of van
Google play. Voor eventuele kosten voor de communicatie met de App
Store of Google play is de gebruiker verantwoordelijk.
Kenmerken van de Projector
9
Alle functies in deze handleiding worden verklaard aan de hand van
afbeeldingen van EB-X24, tenzij anders vermeld.
Voorzijde/Bovenzijde
EB-X24/EB-W18/EB-X18/EB-S18
EB-W03/EB-X03/EB-S03/EB-W120/EB-X120/EB-S120/EB-X200/EB-S200
Naam Functie
ALuchtafvoerventiel Afvoerventilator voor lucht die is gebruikt voor het
afkoelen van het binnenste van de projector.
Let op
Houd tijdens de projectie gezicht noch handen
voor de luchtuitlaat; plaats evenmin voorwerpen
die door de warmte kunnen vervormen of bescha‐
digd raken in de buurt van de uitlaat. De hete lucht
uit de luchtuitlaat kan brandwonden veroorzaken,
voorwerpen doen kromtrekken en ongevallen ver‐
oorzaken.
BAV Mute-schuifknop Schuif de knop om de A/V Mute-schuifklep te openen en
te sluiten.
Namen van Onderdelen en Functies
10
Naam Functie
CHendel voor instellen
voet
Druk op de voethendel om de instelbare voet aan de
voorzijde uit te schuiven en in te trekken.
s "De beeldpositie bijstellen" pag.42
DInstelbare voet aan
voorzijde
Als de projector op een plat oppervlak is geplaatst, bv. op
een tafel, kunt u de voet uitschuiven om de beeldpositie
aan te passen.
s "De beeldpositie bijstellen" pag.42
EAV Mute-schuifklep Schuif ter bescherming van de lens de klep dicht als u de
projector niet gebruikt. Door de schuifklep tijdens de
projectie te sluiten kunt u beeld en geluid onderdrukken.
s "Het beeld en het geluid tijdelijk niet weergeven (A/V
dempen)" pag.55
FAfstandsbedieningso
ntvanger
Hiermee worden signalen vanaf de afstandsbediening
ontvangen.
GScherpstelring Hiermee wordt de focus ingesteld.
s "Scherpstellen" pag.42
HZoomstelring
(alleen EB-X24/EB-
W18/EB-X18/EB-W03/
EB-X03/EB-W120/EB-
X120/EB-X200)
Hiermee wordt de beeldgrootte ingesteld.
s "De beeldgrootte bijstellen" pag.41
ILuchttoevoerventilat
or
(luchtfilter)
Voert lucht in om de projector intern te koelen.
s "Reinigen van het luchtfilter" pag.110
JKlep van luchtfilter Hiermee wordt de deksel van het luchtfilter geopend en
gesloten.
s "De luchtfilter Vervangen" pag.115
KBeveiligingssleuf De beveiligingssleuf is compatibel met het door
Kensington geproduceerde Microsaver Security System.
s "Antidiefstalvergrendeling" pag.64
LBedieningspaneel Hiermee bedient u de projector.
s "Bedieningspaneel" pag.14
Naam Functie
MHorizontale keystone-
regelaar
Hiermee corrigeert u horizontale vervorming in het
geprojecteerde beeld.
s "Handmatige correctie" pag.38
NLampdeksel Open deze deksel als u de projectorlamp wilt vervangen.
s "De Lamp Vervangen" pag.112
OBevestigingsschroef
voor lampdeksel
Schroef deze vast om het lampdeksel op zijn plaats te
bevestigen.
Namen van Onderdelen en Functies
11
Achterkant
Naam Functie
AVoedingsingang Hierop sluit u de voedingskabel van de projector aan.
s "Van installatie tot projectie" pag.31
BUSB-A-poort Hier sluit u een USB-opslagapparaat of een digitale
camera aan om films of afbeeldingen te projecteren via
PC Free.
s "Projecteren zonder een computer (PC Free)"
pag.49
Hierlangs sluit u de optionele Documentcamera aan.
Voor aansluiting van de meegeleverde of optionele
Draadloze LAN-eenheid.
s "De draadloze LAN-eenheid installeren"
pag.28
Voor aansluiting van de optionele Quick Wireless
Connection USB Key.
s "De optionele Quick Wireless Connection USB
Key installeren" pag.29
CBorgschroef voor
draadloze LAN-
eenheid
Deze schroef zet de klep van de draadloze LAN-eenheid
vast.
Naam Functie
DUSB-B-poort Sluit de projector op een computer aan via een USB-
kabel en projecteert beelden op de computer.
s "Projecteren met USB Display" pag.33
Hiermee sluit u de projector via een USB-kabel aan op
een computer om de draadloze muis te gebruiken.
s "De muisaanwijzer bedienen met de
afstandsbediening (Draadloze muis)" pag.58
EAudio-ingang Ingang voor het geluid van apparatuur die op de
Computer-,S-Video- of Video-poort is aangesloten.
FVideo-ingang Ingang voor Composite Video-signalen van
videobronnen.
GAfstandsbedieningso
ntvanger
Hiermee worden signalen vanaf de afstandsbediening
ontvangen.
HLuidspreker Geeft het geluid weer.
IHDMI-poort Ingangen voor videosignalen van met HDMI compatibele
videoapparatuur en computers. Deze projector is
compatibel met HDCP
g
.
s "Apparatuur aansluiten" pag.24
JComputer-ingang Ingang voor beeldsignalen van een computer en
componentvideosignalen van andere videobronnen.
KS-Video-poort Voert S-Video-signalen in vanaf videobronnen.
Namen van Onderdelen en Functies
12
Onderkant
Naam Functie
ABevestigingspunten
ophangbeugel (drie
punten)
Bevestig de optionele ophangbeugel hier als u de projector
aan het plafond wilt ophangen.
s "De projector installeren" pag.21
s "Optionele Accessoires" pag.120
BInstallatiepunt van
beveiligingskabel
Leid hier een in de handel verkrijgbaar draadslot
doorheen en sluit het af.
s "Het draadslot installeren" pag.64
Naam Functie
CVoeten aan
achterzijde
Als de projector op een plat oppervlak is geplaatst, bv. op
een desk, kunt u deze voeten uitschuiven of intrekken om
de horizontale beeldhoek aan te passen.
s "De horizontale helling bijstellen" pag.42
DInstelbare voet aan
voorzijde
Als de projector op een plat oppervlak is geplaatst, bv. op
een tafel, kunt u de voet uitschuiven om de beeldpositie
aan te passen.
s "De beeldpositie bijstellen" pag.42
Namen van Onderdelen en Functies
13
Bedieningspaneel
Naam Functie
A[Source Search]-knop Hiermee schakelt u naar het volgende invoerapparaat dat
een beeldsignaal doorgeeft.
s "Automatisch binnenkomende signalen detecteren en
het geprojecteerde beeld wijzigen (Bron zoeken)"
pag.32
B[Enter]-knop
[]
Als het Configuratiemenu of het Help-scherm wordt
weergegeven, accepteert de projector de huidige selectie
en gaat verder naar het volgende niveau.
Indien ingedrukt tijdens de projectie van analoge RGB-
signalen van de Computer-ingang, kunt u Tracking,
Sync. en Positie automatisch optimaliseren.
C[w][v]-knoppen Hiermee geeft u het scherm Keystone weer, waarin u
horizontale en verticale keystonevervorming kunt
corrigeren.
s "Handmatige correctie" pag.38
Als het Configuratiemenu of de Help wordt
weergegeven, kunt u met deze knoppen menuopties en
instellingswaarden selecteren.
s "Het Configuratiemenu gebruiken" pag.73
s "De Help-functie gebruiken" pag.93
Naam Functie
D[Help]-knop Druk op deze knop om het hulpscherm weer te geven en te
sluiten. Het hulpscherm geeft aan hoe u problemen kunt
oplossen.
s "De Help-functie gebruiken" pag.93
E[Esc]-knop Hiermee wordt de huidige functie gestopt.
Als deze knop wordt ingedrukt terwijl het
Configuratiemenu wordt weergegeven, geeft de
projector het vorige menu weer.
s "Het Configuratiemenu gebruiken" pag.73
F[a][b]-knoppen
of [Wide][Tele]-
knoppen
Voor EB-X24/EB-W18/EB-X18/EB-W03/EB-X03/EB-
W120/EB-X120/EB-X200
[a] Verlaagt het volume.
[b] Verhoogt het volume.
s "Het volume bijstellen" pag.43
Voor EB-S18/EB-S03/EB-S120/EB-S200
[Wide]: Hiermee maakt u het geprojecteerde beeld
groter.
[Tele]: Hiermee maakt u het geprojecteerde beeld
kleiner.
s "De beeldgrootte bijstellen" pag.41
Corrigeert horizontale keystonevervorming als het
scherm Keystone wordt weergegeven.
s "H/V-Keystone" pag.39
Als het Configuratiemenu of de Help wordt
weergegeven, kunt u met deze knoppen menuopties en
instellingswaarden selecteren.
s "Het Configuratiemenu gebruiken" pag.73
s "De Help-functie gebruiken" pag.93
G[Menu]-knop Hiermee wordt het Configuratiemenu weergegeven en
gesloten.
s "Het Configuratiemenu gebruiken" pag.73
HAan/uitknop
[t]
Hiermee schakelt u de projector in of uit.
s "Van installatie tot projectie" pag.31
Namen van Onderdelen en Functies
14
Naam Functie
IIndicatielampjes Geeft de projectorstatus weer.
s "De indicatielampjes aflezen" pag.95
Afstandsbediening
Namen van Onderdelen en Functies
15
Naam Functie
AAan/uitknop
[t]
Hiermee schakelt u de projector in of uit.
s "Van installatie tot projectie" pag.31
B[Computer]-knop Wijzigt naar beelden van de Computer-poort.
C[Video]-knop Telkens wanneer u op de knop drukt, schakelt het beeld
achtereenvolgens naar de Video-, S-video- en HDMI-
poorten.
DNumerieke knoppen Het wachtwoord instellen.
s "Wachtwoordbeveiliging instellen" pag.61
E[Auto]-knop Indien ingedrukt tijdens de projectie van analoge RGB-
signalen van de Computer-ingang, kunt u Tracking, Sync.
en Positie automatisch optimaliseren.
F[Aspect]-knop Bij iedere druk op deze knop verandert de hoogte-
breedteverhouding.
s "De hoogte-breedteverhouding van het
geprojecteerde beeld wijzigen" pag.45
G[Num]-knop Houd deze knop ingedrukt en gebruik de numerieke
knoppen om wachtwoorden en cijfers in te voeren.
s "Wachtwoordbeveiliging instellen" pag.61
H[Menu]-knop Hiermee wordt het Configuratiemenu weergegeven en
gesloten.
s "Het Configuratiemenu gebruiken" pag.73
Naam Functie
I[][ ][ ][ ]-
knoppen
Als het Configuratiemenu of het hulpscherm wordt
weergegeven, kunt u met deze knoppen menu-items en
instellingen selecteren.
s "Het Configuratiemenu gebruiken" pag.73
Tijdens de projectie met PC Free kunt u met deze
knoppen de vorige/volgende afbeelding weergeven, de
afbeelding draaien enz.
s "PC Free bedieningsmethoden" pag.50
Tijdens het gebruik van de Draadloze muis-functie
wordt de muisaanwijzer verplaatst in de richting waarin
de knop wordt geduwd.
s "De muisaanwijzer bedienen met de
afstandsbediening (Draadloze muis)" pag.58
JKnop [ ]Als het Configuratiemenu of het Help-scherm wordt
weergegeven, accepteert de projector de huidige selectie
en gaat verder naar het volgende niveau.
s "Het Configuratiemenu gebruiken" pag.73
Als u de Draadloze muis functie gebruikt, werkt de knop
als linkermuisknop.
s "De muisaanwijzer bedienen met de
afstandsbediening (Draadloze muis)" pag.58
K[User]-knop Selecteer een veelgebruikt item uit de vijf beschikbare
items uit het Configuratiemenu en wijs het toe aan deze
knop. Wanneer u op de knop [User] drukt, wordt de
geselecteerde menuoptie of het geselecteerde
aanpassingsscherm weergegeven, zodat u snel
instellingen/aanpassingen kunt opgeven.
s "Menu Instellingen" pag.79
Standaard is de functie Stroomverbruik toegewezen.
Namen van Onderdelen en Functies
16
Naam Functie
L[Page]-knoppen
[[][]]
Hiermee schakelt u naar een andere pagina over, bv. in
PowerPoint-bestanden, wanneer u gebruik maakt van de
volgende projectiemethoden.
Als u de draadloze muis gebruikt
s "De muisaanwijzer bedienen met de
afstandsbediening (Draadloze muis)" pag.58
Als u USB Display gebruikt
s "Projecteren met USB Display" pag.33
Wanneer u beelden projecteert met PC Free, geeft u met
deze knoppen het vorige/volgende scherm weer.
M[E-Zoom]-knoppen
[z][x]
Vergroot of verkleint het beeld zonder de projectiegrootte
te wijzigen.
s "Een gedeelte van het beeld weergeven (E-Zoom)"
pag.57
N[A/V Mute]-knop Hiermee schakelt u video en audio in en uit.
s "Het beeld en het geluid tijdelijk niet weergeven
(A/V dempen)" pag.55
Als u deze knop ongeveer vijf seconden ingedrukt
houdt, kunt u de projectiemodus als volgt wijzigen.
VoorkantWVoor/bovenkant
AchterkantWAchter/boven
O[Help]-knop Druk op deze knop om het hulpscherm weer te geven en te
sluiten. Het hulpscherm geeft aan hoe u problemen kunt
oplossen.
s "De Help-functie gebruiken" pag.93
P[Freeze]-knop Druk op deze knop om het beeld te pauzeren of te
hervatten.
s "Het beeld bevriezen (Freeze)" pag.55
Q[Volume]-knoppen
[a][b]
[a] Verlaagt het volume.
[b] Verhoogt het volume.
s "Het volume bijstellen" pag.43
R[Pointer]-knop Druk op deze knop om de schermaanwijzer te activeren.
s "Aanwijzerfunctie (Aanwijzer)" pag.56
Naam Functie
S[Esc]-knop Hiermee wordt de huidige functie gestopt.
Als deze knop wordt ingedrukt terwijl het
Configuratiemenu wordt weergegeven, geeft de
projector het vorige niveau weer.
s "Het Configuratiemenu gebruiken" pag.73
Als u de Draadloze muis functie gebruikt, werkt de knop
als rechtermuisknop.
s "De muisaanwijzer bedienen met de
afstandsbediening (Draadloze muis)" pag.58
T[Color Mode]-knop Telkens u op deze knop drukt verandert de kleurmodus.
s "De projectiekwaliteit selecteren (Kleurmodus
selecteren)" pag.43
U[LAN]-knop Schakelt over naar beeld van een netwerkapparaat.
V[USB]-knop Iedere keer als u op deze knop drukt, worden de volgende
beelden doorlopen:
USB Display
Beelden van het apparaat dat op de USB-A-poort is
aangesloten
W[Source Search]-knop Hiermee schakelt u naar het volgende invoerapparaat dat
een beeldsignaal doorgeeft.
s "Automatisch binnenkomende signalen detecteren en
het geprojecteerde beeld wijzigen (Bron zoeken)"
pag.32
XLED
afstandsbediening
Zendt signalen van de afstandsbediening naar de
projector.
Namen van Onderdelen en Functies
17
De batterijen van de afstandsbediening vervangen
Als de afstandsbediening niet meer snel reageert of als de afstandsbediening
niet meer werkt nadat deze enige tijd niet meer is gebruikt, betekent dit
waarschijnlijk dat de batterijen leeg zijn. Vervang in dat geval de batterijen.
Zorg dat u twee mangaan- of alkalinebatterijen van AA-formaat bij de hand
hebt. Het is niet mogelijk om andere batterijen dan mangaan- of alkaline
batterijen van AA-formaat te gebruiken.
Let op
Lees de volgende handleiding voordat u aan de slag gaat met de batterijen.
s Veiligheidsvoorschriften
a
Verwijder de batterijklep.
Houd het haakje van het batterijcompartiment ingedrukt en til de
klep omhoog.
b
Vervang de oude batterijen door nieuwe.
Let op
Plaats de batterijen aan de hand van de plus- (+) en mintekens (-) in de
batterijhouder.
Als de batterijen verkeerd gebruikt worden, kunnen ze exploderen of
gaan lekken en brand, letsel of productschade veroorzaken.
c
Zet de batterijklep terug.
Druk de klep goed aan tot hij vastklikt.
Namen van Onderdelen en Functies
18
Bedieningsbereik van de afstandsbediening
Namen van Onderdelen en Functies
19
De projector voorbereiden
In dit hoofdstuk wordt uitgelegd hoe u de projector installeert en er projectiebronnen op aansluit.
Installatiemethoden
De projector ondersteunt vier verschillende projectiemethoden. Gebruik de
juiste installatiemethode voor uw omstandigheden.
Beelden projecteren met de pro‐
jector vóór het scherm. (Projec‐
tie aan Voorkant)
Beelden projecteren met project‐
or achter een doorzichtig
scherm. (Projectie aan Achter‐
kant)
Hang de projector aan het pla‐
fond op en projecteer de beel‐
den door de projector voor een
scherm te plaatsen. (Projectie
aan Voor/bovenkant)
Hang de projector aan het pla‐
fond op en projecteer de beel‐
den door de projector achter
een doorzichtig scherm te plaat‐
sen. (Projectie aan Achter/bo‐
ven)
Waarschuwing
Als u de projector aan het plafond wilt ophangen (met ophangbeugel), dan
moet u de projector op een speciale manier monteren. Als u de projector niet
goed monteert, kan hij naar beneden vallen en letsel veroorzaken.
Als u tape plakt op de Bevestigingspunten ophangbeugel om te voorkomen
dat deze losraken, of als u bijvoorbeeld smeermiddel of olie op de projector
aanbrengt, kan de behuizing van de projector breken waardoor deze uit de
ophangbeugel kan vallen. Hierdoor kan iemand die zich onder de
ophangbeugel bevindt, ernstig gewond raken en kan de projector worden
beschadigd.
Als u de ophangbeugel monteert of afstelt, gebruik dan geen tape om te
voorkomen dat de schroeven los gaan zitten en gebruik geen olie,
smeermiddel of iets dergelijks.
Dek de luchtin- en -uitlaten van de projector niet af. Als een
ventilatieopening afgedekt wordt, kan de binnentemperatuur stijgen en brand
veroorzaken.
Let op
Zet de projector bij gebruik niet op zijn kant. Dit kan tot defecten leiden.
a
Als u de projector aan het plafond wilt ophangen, hebt u de
optionele Ophangbeugel nodig.
s "Optionele Accessoires" pag.120
De standaard projectie-instelling is Voorkant. In het
Configuratiemenu kunt u overschakelen tussen Voorkant en
Achterkant.
s Uitgebreid - Projectie pag.80
U kunt de projectie-instelling als volgt wijzigen door de knop [A/V
Mute] op de afstandsbediening ongeveer vijf seconden ingedrukt te
houden.
VoorkantWVoor/bovenkant
AchterkantWAchter/boven
De projector installeren
21
Installatiemethoden
Installeer de projector als volgt.
Installeer de projector parallel met het scherm.
Als de projector niet evenwijdig met het scherm wordt geïnstalleerd,
treedt in het geprojecteerde beeld keystonevervorming op.
Plaats de projector op een vlak oppervlak.
Als de projector gekanteld is, wordt ook het geprojecteerde beeld
gekanteld.
a
Zie onderstaande als u de projector niet parallel met het scherm
kunt installeren.
s "Keystone-vervorming (trapeziumvormige vertekening)
corrigeren" pag.37
Zie onderstaande als u de projector niet op een vlakke ondergrond
kunt installeren.
s "De horizontale helling bijstellen" pag.42
s "Keystone-vervorming (trapeziumvormige vertekening)
corrigeren" pag.37
Schermgrootte en geschatte projectieafstand
De projectiegrootte wordt bepaald door de afstand van de projector tot het
scherm. Aan de hand van de illustraties rechts kunt u de positie selecteren
die het beste past bij de schermgrootte. In de illustraties worden bij
benadering de kortste afstanden weergegeven bij maximale zoom. U vindt
meer informatie over de projectieafstand in:
s "Schermgrootte en projectieafstand" pag.122
a
Door de correctie van keystonevervorming kan het geprojecteerde
beeld worden verkleind.
De projector installeren
22
16:10 Schermgrootte
Voor EB-W18/EB-W03/EB-W120
(110×67cm)
(170×110cm)
(220×130cm)
(320×200cm)
50”
80”
100”
150”
4:3 Schermgrootte
Voor EB-X24
50”
80”
100”
150”
Voor EB-X18/EB-X03/EB-X120/EB-X200
Voor EB-S18/EB-S03/EB-S120/EB-S200
De projector installeren
23
De illustraties in dit gedeelte zijn van EB-X24.
De naam van de ingang, de locatie, en de oriëntatie van de connector zijn afhankelijk van de bron die wordt aangesloten.
Een computer aansluiten
Om beelden van een computer te projecteren, sluit u de computer op een van de volgende manieren aan:
AAls de meegeleverde computerkabel wordt gebruikt
Sluit de schermuitgang van de computer aan op de Computer-ingang van de projector. U kunt geluid door de luidspreker van de projector sturen door de audio-uitgang van de
computer aan te sluiten op de Audio-ingang van de projector met een in de handel verkrijgbare audiokabel.
BWanneer u de bijgeleverde of in de handel verkrijgbare USB-kabel gebruikt
Sluit de USB-poort van de computer aan op de USB-B-poort van de projector. U kunt bij het geprojecteerde beeld audio van de computer afspelen.
CAls een in de handel verkrijgbare HDMI-kabel wordt gebruikt
Sluit de HDMI-poort van de computer aan op de HDMI-poort van de projector. U kunt bij het geprojecteerde beeld audio van de computer afspelen.
a
U kunt met een USB-kabel de projector op een computer aansluiten en beelden van de computer projecteren. Dit wordt USB Display genoemd.
s "Projecteren met USB Display" pag.33
Apparatuur aansluiten
24
Beeldbronnen aansluiten
Om beelden van DVD-spelers of VHS-videoapparatuur enz. te projecteren, sluit u deze op een van de volgende manieren op de projector aan:
AAls een in de handel verkrijgbare video- of S-videokabel wordt gebruikt
Sluit de video-uitgang van de beeldbron aan op de Video-ingang van de projector. Of sluit de S-video-uitgang van de beeldbron aan op de S-Video-ingang van de projector. U kunt
geluid door de luidspreker van de projector weergeven door de audio-uitgang van de beeldbron aan te sluiten op de ingang Audio van de projector (gebruik hiervoor een in de handel
verkrijgbare audiokabel).
BAls de optionele componentvideokabel wordt gebruikt
s "Optionele Accessoires" pag.120
Sluit de componentuitgang van de beeldbron aan op de Computer-ingang van de projector. U kunt geluid door de luidspreker van de projector weergeven door de audio-uitgang van
de beeldbron aan te sluiten op de ingang Audio van de projector (gebruik hiervoor een in de handel verkrijgbare audiokabel).
CAls een in de handel verkrijgbare HDMI-kabel wordt gebruikt
Sluit de HDMI-uitgang van de beeldbron aan op de HDMI-ingang van de projector. U kunt bij het geprojecteerde beeld audio van de beeldbron afspelen.
Apparatuur aansluiten
25
Let op
Zet de apparaten die u wilt aansluiten eerst uit voordat u ze op de projector aansluit. Als de gegevensbron reeds aan staat wanneer u de projector aansluit, kan dit voor
een storing zorgen.
Als de oriëntatie of vorm van de stekker anders is, mag u deze niet proberen te forceren. Het toestel kan erdoor beschadigd worden of defect raken.
a
Als de bron die u wilt aansluiten een vreemd gevormde uitgang heeft, gebruikt u de kabel die bij het toestel werd geleverd of een optionele kabel om op de
projectors aan te sluiten.
Als u een in de handel verkrijgbare audiokabel met 2RCA(L/R)/stereo mini-aansluiting gebruikt, controleer dan of er "No resistance" (Geen weerstand) op is
aangegeven.
Apparatuur aansluiten
26
USB-apparaten aansluiten
U kunt verschillende apparaten aansluiten zoals de optionele Documentcamera, USB-geheugen en USB-compatibele harde schijven en digitale camera's.
Gebruik de USB-kabel die bij het USB-apparaat werd geleverd om het USB-apparaat aan te sluiten op de USB-A-poort van de projector.
Wanneer het USB-apparaat is aangesloten, kunt u via PC Free bestanden projecteren vanaf het USB-geheugen of de digitale camera.
s "Voorbeelden van PC Free" pag.49
Let op
Als u een USB-hub gebruikt, is het mogelijk dat de verbinding niet goed werkt. Apparaten zoals een digitale camera of een USB-apparaat moeten direct op de projector
worden aangesloten.
Als u een USB-compatibele harde schijf aansluit en gebruikt, zorg dan dat de met de harde schijf geleverde lichtnetadapter is aangesloten.
Sluit een digitale camera of harde schijf op de projector aan met de USB-kabel die is meegeleverd met of gespecificeerd voor het apparaat.
Gebruik een USB-kabel die minder dan 3 m lang is. Als de kabel langer is dan 3 m, werkt PC Free mogelijk niet goed.
USB-apparaten verwijderen
Verwijder de USB-apparaten na afloop van het projecteren uit de projector. Apparaten zoals digitale camera's of harde schijven moeten worden uitgeschakeld
voordat ze van de projector worden losgekoppeld.
Apparatuur aansluiten
27
De draadloze LAN-eenheid installeren
Door de meegeleverde of optionele draadloze LAN-eenheid te installeren,
kunt u het beeld van een computer projecteren via een netwerk.
Sluit de draadloze LAN-eenheid aan op de USB-A-poort van de projector.
a
Als u verbinding maakt met het netwerk via een draadloos LAN,
moet u ervoor zorgen dat u de netwerkinstellingen hebt opgegeven
in het menu Configuratie.
s "Menu Draadl. LAN" pag.84
Als u de draadloze LAN-eenheid normaal geïnstalleerd houdt, moet
u ervoor zorgen dat u de meegeleverde kap over de draadloze LAN-
eenheid plaatst als diefstalpreventie.
Bij het verplaatsen van de projector moet u er uit
veiligheidsoverwegingen voor zorgen dat u de draadloze LAN-
eenheid en de kap verwijdert.
a
Gebruik een kruiskopschroevendraaier om de schroef te
verwijderen waarmee de kap op de draadloze LAN-eenheid vastzit.
b
Sluit de draadloze LAN-eenheid aan op de USB-A-poort.
c
Bevestig de kap over de draadloze LAN-eenheid en zet hem vast
met de schroef.
Apparatuur aansluiten
28
De optionele Quick Wireless Connection USB Key installeren
Bij het installeren van de optionele Quick Wireless Connection USB Key
moet u eerst de Draadloze LAN-eenheid verwijderen en daarna de Quick
Wireless Connection USB Key aansluiten op de USB-A-poort.
a
Zet de projector aan en druk op de knop [LAN] op de
afstandsbediening.
Het LAN stand-by scherm verschijnt.
b
Controleer of de SSID en het IP-adres in het LAN stand-by scherm
worden weergegeven en verwijder de Draadloze LAN-eenheid.
c
Sluit de Quick Wireless Connection USB Key aan op de USB-A-
poort.
d
Als het bericht "Netwerkgegevens zijn bijgewerkt. Verwijder de
Quick Wireless Connection USB Key." wordt weergegeven,
verwijdert u de Quick Wireless Connection USB Key.
e
Plaats de Draadloze LAN-eenheid weer terug op de projector.
f
Sluit de Quick Wireless Connection USB Key aan op de computer
die u gebruikt.
Zie voor de volgende stappen de handleiding die is meegeleverd met
de Quick Wireless Connection USB Key.
Apparatuur aansluiten
29
Basisgebruik
In dit hoofdstuk wordt uitgelegd hoe u beelden projecteert en aanpast.
Van installatie tot projectie
In dit gedeelte wordt de procedure uitgelegd voor de aansluiting van de
projector op een computer door middel van de computerkabel en voor de
projectie van beelden.
Let op
Sluit eerst de kabel van de bron aan op de projector en daarna het netsnoer
op de projector.
a
Sluit de projector aan op de computer door middel van de
computerkabel.
b
Sluit de projector met de voedingskabel aan op een stopcontact.
c
Zet de projector aan.
d
Open de A/V Mute-schuifklep.
e
Zet de computer aan.
f
Wijzig de output van het computerscherm.
Als u een laptop gebruikt, moet u de schermoutput van de computer
wijzigen.
Houd de Fn-toets (functietoets) ingedrukt en druk op de b-
toets.
a
De methode voor het wijzigen hangt af van welke computer
wordt gebruikt. Raadpleeg daarvoor de meegeleverde
documentatie bij uw computer.
Druk tweemaal op de aan/uitknop [t] om de projector uit te
zetten.
Als het beeld niet wordt geprojecteerd, kunt u op een van de volgende
manieren het geprojecteerde beeld wijzigen.
Druk op het bedieningspaneel of de afstandsbediening op [Source
Search].
s "Automatisch binnenkomende signalen detecteren en het
geprojecteerde beeld wijzigen (Bron zoeken)" pag.32
Druk op de afstandsbediening de knop voor de doelingang in.
s "Met de afstandsbediening overschakelen naar het doelbeeld"
pag.33
a
Na projectie van de afbeelding past u indien nodig het beeld aan.
s "Keystone-vervorming (trapeziumvormige vertekening)
corrigeren" pag.37
s "Scherpstellen" pag.42
Beelden projecteren
31
Automatisch binnenkomende signalen detecteren
en het geprojecteerde beeld wijzigen (Bron
zoeken)
Druk op de [Source Search]-knop om het beeld te projecteren van de
ingang die op dat ogenblik een beeldsignaal ontvangt.
Op de afstandsbediening Op het bedieningspaneel
Als twee of meer beeldbronnen zijn aangesloten, druk dan op de
knop [Source Search] totdat het gewenste beeld wordt geprojecteerd.
Als uw videoapparatuur is aangesloten, start het afspelen dan voordat u het
ingangssignaal wijzigt.
a
Als geen beeldsignaal wordt ontvangen, wordt het volgende scherm
weergegeven.
Beelden projecteren
32
Met de afstandsbediening overschakelen naar het
doelbeeld
U kunt het beeld dat u wilt weergeven direct oproepen door op de volgende
knoppen op de afstandsbediening te drukken.
Afstandsbediening
AWijzigt naar beelden van de Computer-poort.
BIedere keer als u op deze knop drukt, schakelt u over tussen het beeld van de
volgende bronnen:
S-Video-poort
Video-ingangspoort
HDMI-ingang
CIedere keer als u op deze knop drukt, schakelt u over tussen het beeld van de
volgende bronnen:
USB Display
Beelden van het apparaat dat op de USB-A-poort is aangeslo‐
ten
DSchakelt over naar beeld van een netwerkapparaat.
Projecteren met USB Display
U kunt met een USB-kabel de projector op een computer aansluiten en
beelden van de computer projecteren.
U kunt beeld en geluid weergeven via één USB-kabel.
U kunt USB-weergave inschakelen door USB Type B in te stellen op USB
Display in het menu Configuratie.
s Uitgebreid - USB Type B pag.80
Systeemvereisten
Voor Windows
Besturingssys‐
teem
Windows 2000
*1
Windows XP
*2
Professional 32-bits
Home Edition 32-bits
Tablet PC Edition 32-bits
Windows Vista Ultimate 32-bits
Enterprise 32-bits
Business 32-bits
Home Premium 32-bits
Home Basic 32-bits
Windows 7 Ultimate 32/64-bits
Enterprise 32/64-bits
Professional 32/64-bits
Home Premium 32/64-bits
Home Basic 32-bits
Starter 32-bits
Windows 8 Windows 8 32/64-bits
Windows 8 Pro 32/64-bits
Windows 8 Enterprise 32/64-bits
Beelden projecteren
33
Processor Mobile Pentium III 1,2 GHz of sneller
Aanbevolen: Pentium M 1,6 GHz of sneller
Geheugen 256 MB of meer
Aanbevolen: 512 MB of meer
Harde schijf
Spatie
20 MB of meer
Scherm Resolutie van minimum 640x480 en maximum
1600x1200.
Schermkleuren in 16-bits kleur of meer
*1Alleen Service Pack 4
*2 Behalve Service Pack 1
Voor Mac OS
Besturingssys‐
teem
Mac OS X 10.5.x 32-bits
Mac OS X 10.6.x 32/64-bits
Mac OS X 10.7.x 32/64-bits
Mac OS X 10.8.x 32/64-bits
Processor Power PC G4 1 GHz of sneller
Aanbevolen: Core Duo 1,83 GHz of sneller
Geheugen 512 MB of meer
Harde schijf
Spatie
20 MB of meer
Scherm Resolutie van minimum 640x480 en maximum 1680x1200.
Schermkleuren in 16-bits kleur of meer
De eerste keer aansluiten
Als u de projector voor de eerste keer op de computer aansluit door middel
van de computerkabel, dient u het stuurprogramma te installeren. De
procedure is verschillend voor Windows en Mac OS.
a
De volgende keer dat u de projector op de computer aansluit, hoeft
u het stuurprogramma niet opnieuw te installeren.
Als u beelden ontvangt van meerdere bronnen, stelt u de beeldbron
in op USB Display.
Als u een USB-hub gebruikt, is het mogelijk dat de verbinding niet
goed werkt. Sluit de USB-kabel daarom rechtstreeks op de projector
aan.
U kunt de instellingen voor de opties niet wijzigen als u USB
Display gebruikt.
Voor Windows
a
Sluit met een USB-kabel de USB-poort van de computer aan op de
USB-B-poort van de projector.
a
Als u Windows 2000 of XP gebruikt, wordt mogelijk gevraagd
of u de computer opnieuw wilt opstarten. Selecteer Nee.
Voor Windows 2000
Dubbelklik op Computer, EPSON PJ_UD en vervolgens op
EMP_UDSE.EXE.
Voor Windows XP
De installatie van het stuurprogramma wordt automatisch gestart.
Voor Windows Vista/Windows 7/Windows 8
Als het dialoogvenster wordt weergegeven, klikt u op Run
EMP_UDSE.exe.
Beelden projecteren
34
b
Als het scherm met de licentieovereenkomst wordt weergegeven,
klikt u op Akkoord.
c
De computerbeelden worden nu geprojecteerd.
Het kan even duren voordat de computerbeelden worden
geprojecteerd. Zolang u geen beelden ziet, moet u de apparatuur
gewoon laten staan en afwachten. Maak de USB-kabel niet los en zet
de projector niet uit.
d
Ontkoppel de USB-kabel wanneer de projectie afgelopen is.
Bij het loskoppelen van de USB-kabel hoeft u de functie Hardware
veilig verwijderen niet te gebruiken.
a
Als de software niet automatisch wordt geïnstalleerd,
dubbelklikt u op Deze computer - EPSON_PJ_UD -
EMP_UDSE.EXE op de computer.
Als er om wat voor reden dan ook niets wordt geprojecteerd,
klikt u op Alle programma's - EPSON Projector - Epson
USB Display - Epson USB Display Vx.xx op de computer.
Wanneer u een computer met Windows 2000 gebruikt met
gewone gebruikersrechten, kan een Windows-foutmelding
worden weergegeven en lukt het mogelijk niet om de software
te gebruiken. Installeer alle updates voor Windows, start de
computer opnieuw en sluit alles opnieuw aan.
Neem contact op met uw plaatselijke leverancier of het
dichtstbijzijnde adres dat in het volgende document wordt
opgegeven.
s Adressenlijst Epson Projector
Voor Mac OS
a
Sluit met een USB-kabel de USB-poort van de computer aan op de
USB-B-poort van de projector.
De map instellingen van USB Display wordt weergegeven in de
Finder.
b
Dubbelklik op het pictogram van het USB Display-
installatieprogramma.
c
Volg de instructies op het scherm om de installatie uit te voeren.
d
Als het scherm met de licentieovereenkomst wordt weergegeven,
klikt u op Akkoord.
Voer het beheerderswachtwoord in en begin de software te
installeren.
Als de installatie voltooid is zal het pictogram USB Display worden
weergegeven in het Dock en de menubalk.
e
De computerbeelden worden nu geprojecteerd.
Het kan even duren voordat de computerbeelden worden
geprojecteerd. Zolang u geen beelden ziet, moet u de apparatuur
gewoon laten staan en afwachten. Maak de USB-kabel niet los en zet
de projector niet uit.
f
Om de projectie af te sluiten, selecteert u Uitschakelen in het
pictogrammenu van USB Display op de menubalk of in het Dock,
en koppelt u vervolgens de USB-kabel los.
a
Als de USB Display map Instellingen niet automatisch wordt
weergegeven in Finder, dubbelklik dan op EPSON PJ_UD -
USB Display-installatieprogramma op uw computer.
Als er om een of andere reden niks wordt geprojecteerd, klik
dan op het pictogram USB Display in het Dock.
Als er geen USB Display-pictogram zichtbaar is in het Dock,
dubbelklik dan op USB Display in de map Programma's.
Als u Stop selecteert in het USB Display pictogrammenu in
het Dock, zal USB Display niet automatisch starten wanneer u
de USB-kabel aansluit.
Beelden projecteren
35
De installatie ongedaan maken
Voor Windows 2000
a
Klik op Start, selecteer Instellingen en klik vervolgens op
Configuratiescherm.
b
Dubbelklik op Programma’s toevoegen/verwijderen.
c
Klik op Programma’s wijzigen of verwijderen.
d
Selecteer Epson USB Display en klik op Wijzigen/Verwijderen.
Voor Windows XP
a
Klik op Start en selecteer Configuratiescherm.
b
Dubbelklik op Programma’s toevoegen of verwijderen.
c
Selecteer Epson USB Display en klik op Verwijderen.
Voor Windows Vista/Windows 7
a
Klik op Start en selecteer Configuratiescherm.
b
Klik op Een programma verwijderen onder Programma's.
c
Selecteer Epson USB Display en klik op Verwijderen.
Voor Windows 8
a
Open Charms en selecteer Zoeken. Klik met de rechtermuisknop
(ingedrukt houden) op Epson USB Display Ver.XXX.
b
Selecteer Verwijderen in de app-balk.
c
Selecteer Epson USB Display en klik op Verwijderen.
d
Volg de instructies op het scherm om het verwijderen uit te
voeren.
Voor Mac OS
a
Open de map Programma's, dubbelklik op USB Display en
vervolgens op Hulpprogramma.
b
Start de USB Display UnInstaller.
Beelden projecteren
36
Keystone-vervorming (trapeziumvormige
vertekening) corrigeren
U kunt keystonevervorming op een van de volgende manieren corrigeren.
Automatische correctie (Automatische V-Keystone)
Corrigeert automatisch verticale keystone-vervorming.
Handmatige correctie (H-Keystone-regelaar)
U corrigeert horizontale keystone-vervorming handmatig met de
horizontale keystone-regelaar.
Handmatige correctie (H/V-Keystone)
Vertekening in horizontale en verticale richting afzonderlijk van elkaar
corrigeren.
Handmatige correctie (Quick Corner)
De vier hoeken afzonderlijk van elkaar corrigeren.
a
Door de correctie van keystonevervorming kan het geprojecteerde
beeld worden verkleind.
Geprojecteerde beelden bijstellen
37
Automatische correctie
Automatische V-Keystone
Wanneer de projector beweging detecteert, bijvoorbeeld tijdens de
installatie, of wanneer de projector wordt verplaatst of gekanteld, corrigeert
de projector automatisch de verticale keystonevervorming. Deze functie heet
Automatische V-Keystone.
Als de projector wordt verplaatst, wordt een aanpassingsscherm
weergegeven en wordt het geprojecteerde beeld automatisch gecorrigeerd.
U kunt het geprojecteerde beeld onder de volgende omstandigheden met
Autom. V-Keystone corrigeren.
Correctiehoek: circa 30˚ omhoog en omlaag
a
Automatische V-Keystone werkt alleen als in het configuratiemenu
Projectie is ingesteld op Voorkant.
s Uitgebreid - Projectie pag.80
Als u automatische V-Keystone niet wilt gebruiken, stelt u Autom.
V-Keystone in op Uit.
s Instellingen - Keystone - H/V-Keystone - Autom. V-Keystone
pag.79
Handmatige correctie
U kunt keystonevertekening handmatig corrigeren.
U kunt het geprojecteerde beeld onder de volgende omstandigheden met
H/V-Keystone corrigeren.
Correctiehoek: circa 30˚ rechts en links/circa 30˚ omhoog en omlaag
H-Keystone-regelaar
Schuif de horizontale keystone-regelaar naar rechts of links om de
keystonevertekening te corrigeren.
a
Als u de horizontale keystone-regelaar wilt gebruiken, zet u H-
Keystone-regelaar op Aan.
s Instellingen - Keystone - H/V-Keystone - H-Keystone-regelaar
pag.79
U kunt horizontale keystonevertekening ook aanpassen met H/V-
Keystone.
Geprojecteerde beelden bijstellen
38
H/V-Keystone
Vertekening in horizontale en verticale richting afzonderlijk van elkaar
corrigeren.
a
U geeft het scherm Keystone weer door tijdens de projectie op
[w] of [v] op het bedieningspaneel te drukken.
b
Druk op de volgende knoppen om de keystonevertekening te
corrigeren.
Druk op [w] of [v] om de verticale vertekening te corrigeren.
Druk op [a]/[b] of [Wide]/[Tele] om de horizontale vertekening te
corrigeren.
a
U kunt H/V-Keystone ook vanuit het menu Configuratie instellen.
s Instellingen - Keystone - H/V-Keystone pag.79
Quick Corner
Hiermee kunt u handmatig elk van de vier hoeken van het geprojecteerde
beeld bijstellen.
a

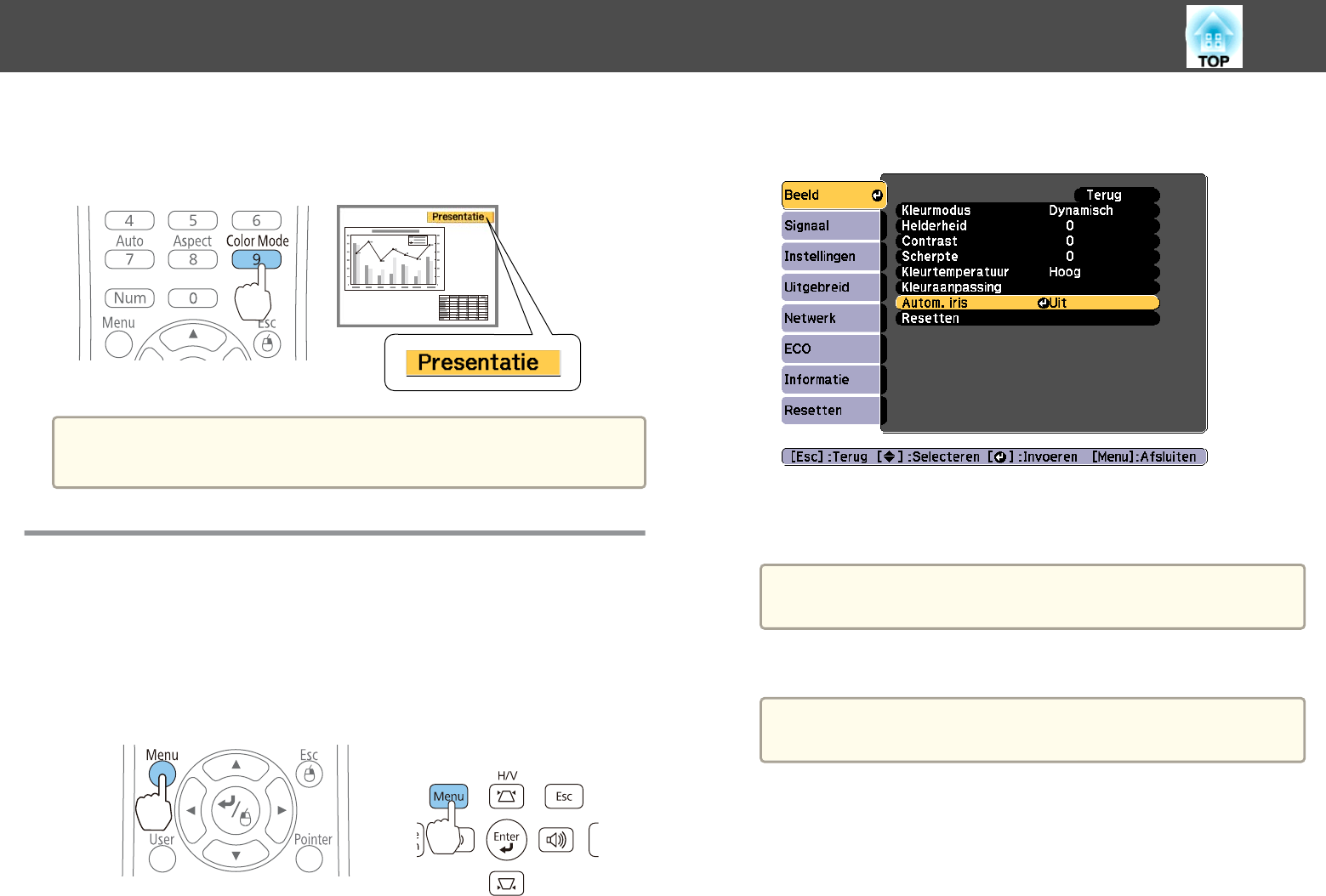

Druk tijdens de projectie op de knop [Menu].
s "Het Configuratiemenu gebruiken" pag.73
Op de afstandsbediening Op het bedieningspaneel
Geprojecteerde beelden bijstellen
39
b
Selecteer Keystone onder Instellingen.
c
Selecteer Quick Corner en druk op de [ ]-knop.
d
Selecteer de hoek die u wilt aanpassen met de knoppen [ ],
[], [ ] en [ ] op de afstandsbediening of [w], [v], [a] en [b]
(of [Wide]/[Tele]) op het bedieningspaneel. Druk vervolgens op de
knop [ ].
e
Corrigeer de hoekpositie met de knoppen [ ], [ ], [ ] en [ ]
op de afstandsbediening of de knoppen [w], [v], [a] en [
b]
(of [Wide]/[Tele]) op het bedieningspaneel.
Als u op [ ] drukt, wordt het scherm uit stap 4 weergegeven
waarin u het te corrigeren gebied kunt selecteren.
Als tijdens de aanpassing de melding "Kan niet meer verplaatsen"
verschijnt, kunt u de vorm niet verder aanpassen in de richting
aangegeven door de grijze driehoek.
Geprojecteerde beelden bijstellen
40
f
Herhaal procedure 4 en 5 als u nog meer hoeken wilt aanpassen.
g
Druk na afloop op de [Esc]-knop om het correctiemenu af te
sluiten.
Omdat Keystone werd gewijzigd in Quick Corner, wordt het
hoekselectiescherm uit stap 4 geopend wanneer u de volgende keer
op [w] of [v] op het bedieningspaneel drukt. Wijzig Keystone in
H/V-Keystone als u horizontale en verticale correcties wilt uitvoeren
met de knoppen [w] of [v] op het bedieningspaneel.
s Instellingen - Keystone - H/V-Keystone pag.79
a
Als u de [Esc]-knop ongeveer twee seconden ingedrukt houdt
wanneer het hoekselectiescherm van stap 4 wordt weergegeven,
wordt het volgende scherm getoond.
Quick Corner-reset: maakt de Quick Corner-correcties
ongedaan.
Wijzigen in H/V-Keystone: wisselt de correctiemethode naar
H/V-Keystone.
s "Menu Instellingen" pag.79
De beeldgrootte bijstellen
Voor EB-X24/EB-W18/EB-X18/EB-W03/EB-X03/EB-W120/EB-X120/EB-
X200
Wijzig het formaat van het geprojecteerde beeld met de zoomring.
Voor EB-S18/EB-S03/EB-S120/EB-S200
Stel het beeld bij met de knoppen [Wide]/[Tele] op het bedieningspaneel.
Wide: Hiermee maakt u het geprojecteerde beeld groter.
Tele: Hiermee maakt u het geprojecteerde beeld kleiner.
Geprojecteerde beelden bijstellen
41
De beeldpositie bijstellen
Druk op de hendel voor instellen voet aan de voorzijde uit te schuiven. U
kunt de beeldpositie bijstellen door de projector tot 12 graden te kantelen.
a
Hoe groter de kantelhoek, des te moeilijker wordt het om scherp te
stellen. Installeer de projector zo dat hij maar een kleine kantelhoek
hoeft.
De horizontale helling bijstellen
Gebruik de voeten achteraan om de horizontale helling van de projector bij
te stellen.
ADe achterste voet uitschuiven.
BDe achterste voet intrekken.
Scherpstellen
U kunt de focus corrigeren met de scherpstelring.
Geprojecteerde beelden bijstellen
42
Het volume bijstellen
U kunt het volume op een van de volgende manieren corrigeren.
Druk op het bedieningspaneel of de afstandsbediening op [Volume].
[a] Verlaagt het volume.
[b] Verhoogt het volume.
Op de
afstandsbediening
Op het bedieningspaneel
(alleen EB-X24/EB-W18/EB-X18/EB-W03/EB-X03/
EB-W120/EB-X120/EB-X200)
Pas het volume aan in het configuratiemenu.
s Instellingen - Volume pag.79
Let op
Begin niet met een hoog volume.
Een plotseling extreem hard volume kan doofheid veroorzaken. Verlaag het
volume altijd voordat u het apparaat uitschakelt, zodat u kunt inschakelen en
dan het volume langzaam kunt opvoeren.
De projectiekwaliteit selecteren (Kleurmodus
selecteren)
Hiermee wordt de kleurmodus aangepast aan de omgeving. De helderheid
van het beeld is afhankelijk van de geselecteerde modus.
Modus Toepassing
Dynamisch Deze modus is ideaal voor goed verlichte kamers.
Dit is de helderste modus die goed schaduwtinten
weergeeft.
Presentatie Deze modus is ideaal voor het geven van
presentaties met kleurmateriaal in goed verlichte
kamers.
Theater Ideaal voor het kijken naar films in een donkere
kamer. Geeft de beelden een natuurlijke toon.
Foto
*1
Ideaal voor het projecteren van stilstaande beelden,
zoals foto´s, in een goed verlichte kamer. De
beelden zijn goed belicht en hebben een goed
contrast.
Sport
*2
Ideaal voor het kijken naar tv-programma´s in een
goed verlichte kamer. De beelden zijn goed belicht
en levensecht.
sRGB Ideaal voor beelden die voldoen aan de sRGB
g
-
kleurenstandaard.
Schoolbord Bij deze instelling krijgen beelden ook bij projectie
op een (groen) schoolbord een natuurlijke toon, net
als op een scherm.
Whiteboard Ideaal voor het geven van presentaties met een
whiteboard.
*1 Deze keuze is alleen beschikbaar met RGB als ingangssignaal, of wanneer de
invoerbron USB Display of USB is.
*2 Deze keuze is alleen beschikbaar met componentvideo als ingangssignaal, of
wanneer de invoerbron video of S-video is.
Geprojecteerde beelden bijstellen
43
Bij iedere druk op de knop [Color Mode] wordt de naam van de
kleurmodus weergegeven en wijzigt de kleurmodus.
Afstandsbediening
a
U kunt de kleurmodus vanuit het Configuratiemenu instellen.
s Beeld - Kleurmodus pag.76
Autom. iris instellen
Door de luminantie automatisch overeenkomstig de helderheid van het
weergegeven beeld in te stellen, geniet u van diepe en volle beelden.
a
Druk op de [Menu]-knop.
s "Het Configuratiemenu gebruiken" pag.73
Op de afstandsbediening Op het bedieningspaneel
b
Selecteer Autom. iris onder Beeld.
c
Selecteer Normaal of Hoge snelheid.
De instelling wordt opgeslagen voor elke kleurmodus.
a
Bij de instelling Hoge snelheid wordt de helderheid van het
beeld aangepast zodra de scène verandert.
d
Druk op de [Menu]-knop om af te sluiten.
a
Automatische iris kan alleen worden ingesteld als de
Kleurmodus op Dynamisch of Theater is ingesteld.
Geprojecteerde beelden bijstellen
44
De hoogte-breedteverhouding van het
geprojecteerde beeld wijzigen
U kunt de hoogte-breedteverhouding
g
van het geprojecteerde beeld
aanpassen aan het type, de hoogte-breedteverhouding en resolutie van de
ontvangen signalen.
Welke hoogte-breedteverhoudingen beschikbaar zijn, hangt af van het beeld
dat op dat ogenblik wordt geprojecteerd.
Methode wijzigen
Ieder keer als u op de knop [Aspect] van de afstandsbediening drukt,
verandert de hoogte-breedteverhouding en wordt de naam ervan op het
scherm weergegeven.
Afstandsbediening
a
U kunt de hoogte-breedteverhouding vanuit het Configuratiemenu
instellen.
s Signaal - Hoogte-breedte pag.77
De hoogte-breedteverhouding wijzigen
Beelden projecteren van videoapparatuur of van de HDMI-poort (voor EB-W18/EB-
W03/EB-W120)
Telkens wanneer u op de knop [Aspect] drukt, verandert de hoogte-
breedteverhouding in de volgorde Normaal of Autom., 16:9, Volledig,
Zoom, en Bronformaat.
Voorbeeld: 1080p ingangssignaal (resolutie 1920x1080, beeldverhouding
16:9)
ANormaal of Autom.
B16:9
CVolledig
DZoom
EBronformaat
Geprojecteerde beelden bijstellen
45
Beeld projecteren van videoapparatuur (voor EB-X24/EB-X18/EB-S18/EB-X03/EB-S03/
EB-X120/EB-S120/EB-X200/EB-S200)
Telkens wanneer u op de knop [Aspect] drukt, verandert de hoogte-
breedteverhouding in de volgorde 4:3 en 16:9.
Wanneer een 720p/1080i-signaal wordt ontvangen en de hoogte-
breedteverhouding is ingesteld op 4:3, wordt een zoom van 4:3 toegepast
(de rechter- en linkerkant van de afbeelding worden afgesneden).
Voorbeeld: 720p ingangssignaal (resolutie 1280x720, beeldverhouding 16:9)
A4:3
B16:9
Beeld projecteren van de HDMI-poort (voor EB-X24/EB-X18/EB-S18/EB-X03/EB-S03/
EB-X120/EB-S120/EB-X200/EB-S200)
Telkens wanneer u op de knop Aspect drukt, verandert de hoogte-
breedteverhouding in de volgorde Autom., 4:3 en 16:9.
Voorbeeld: 1080p ingangssignaal (resolutie 1920x1080, beeldverhouding 16:9)
AAutomatisch
B4:3
C16:9
Geprojecteerde beelden bijstellen
46
Afbeeldingen projecteren vanaf een computer
In wat volgt ziet u projectievoorbeelden van elke hoogte-breedteverhouding.
Voor EB-W18/EB-W03/EB-W120
Hoogte-
breedtever
houding
Ingangssignaal
XGA 1024X768(4:3) WXGA 1280X800(16:10)
Normaal
16:9
Volledig
Zoom
Bronformaat
Voor EB-X24/EB-X18/EB-S18/EB-X03/EB-S03/EB-X120/EB-S120/EB-
X200/EB-S200
Hoogte-
breedtever
houding
Ingangssignaal
XGA 1024X768(4:3) WXGA 1280X800(16:10)
Normaal
4:3
16:9
a
Als delen van het beeld ontbreken, stelt u de instelling Resolutie in op
Breed of Normaal in het menu Configuratie, afhankelijk van de
grootte van het computerscherm.
s Signaal - Resolutie pag.77
Geprojecteerde beelden bijstellen
47
Nuttige Functies
In dit hoofdstuk wordt ingegaan op nuttige functies voor het geven van presentaties en op de Beveiligingsfuncties.
