Side 1/8

Art.- Nr.!16414

Fahrrad-Montageständer

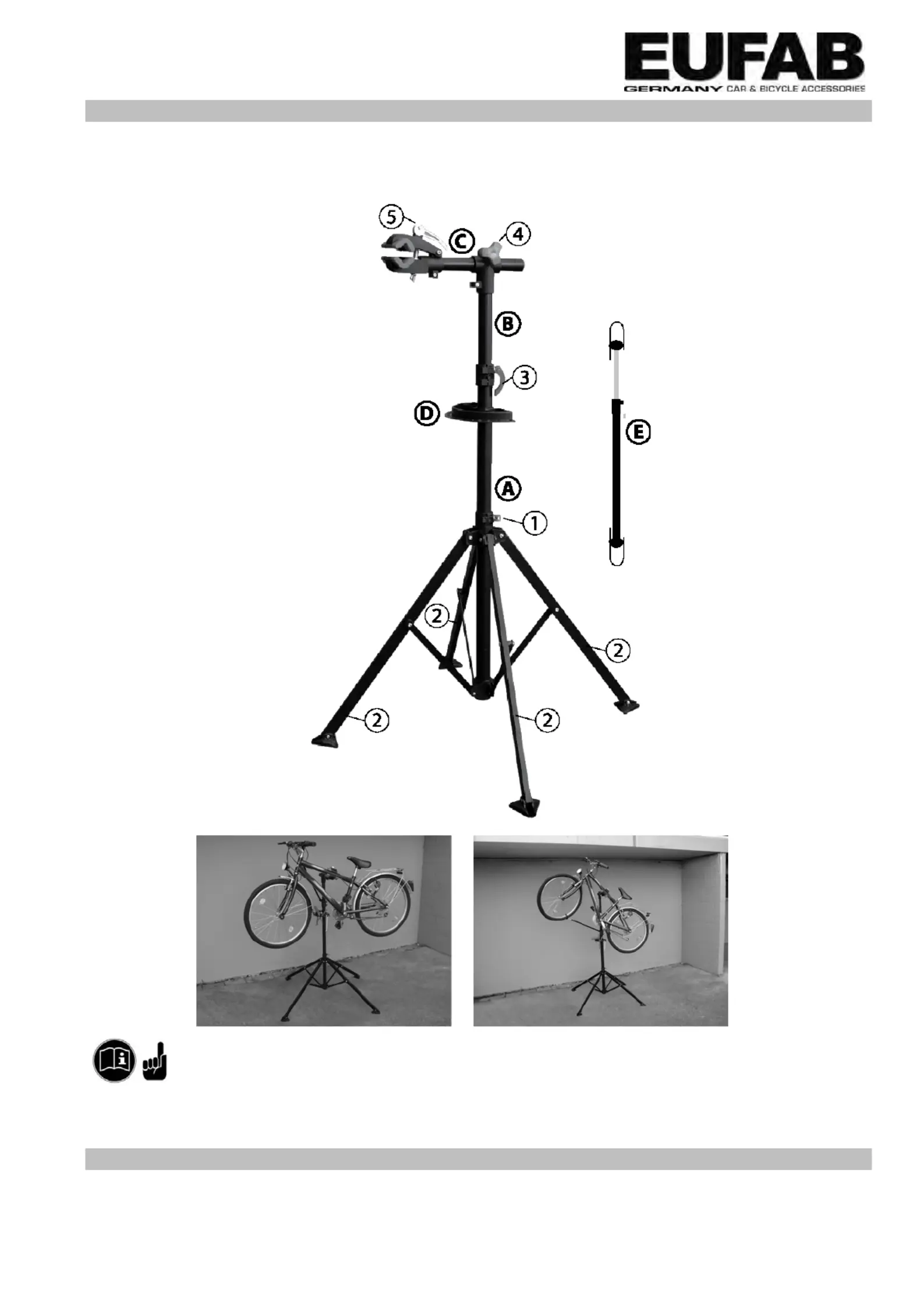

Bild 1

!Maximale Tragfähigkeit: 30 kg

ür Rahmendurchmesser von 25 mm - Geeignet f 40 mm

DE E SKGB F I NL CZ

EAL GmbH, Otto-Hausmann- -42115 Wuppertal Ring 107, D

Sehr geehrte Kundin,

sehr geehrter Kunde,

vielen Dank für Ihre Entscheidung, einen Fahrrad- rMontageständer aus unserem Programm zu e werben. Unsere Montageständer werden mit

modernsten Fertigungsverfahren hergestellt und erfüllen höchste Ansprüche.

SICHERHEITSHINWEISE

Bitte lesen Sie vor Beginn der Montage unbedingt die Bedienungsanleitung!

Achtung, stellen Sie sicher, dass die maximale Tragfähigkeit des Montageständers in Höhe von 30 kg niemals überschritten wird!

Überbelastungen können den Montageständer beschädigen und zu Unfällen führen.

Prüfen Sie vor der Benutzung den Montageständer und alle seine Bestandteile auf Beschädigungen und den festen Sitz aller

Befestigungsschrauben! Defekte Teile müssen vor Benutzung ausgetauscht werden!

Sorgen Sie unbedingt für eine gerade, feste Aufstandsfläche für den Ständer! Am besten Sie befestigen den Ständer am Boden, um ihn

gegen Umkippen zu sichern.

Achtung, beschädigen Sie nicht Ihr Fahrrad durch zu festes Anziehen der Befestigungsklammern des Montageständers. Die Klammern

können sehr fest angezogen werden, insbesondere Aluminium- und Karbonrahmen müssen mit großer Vorsicht behandelt werden, damit sie

nicht beschädigt werden!

Dieser Montageständer ist nur für den privaten Gebrauch geeignet. Unsachgemäßer Gebrauch des Montageständers kann Personen

gefährden und zu Schäden führen.

Bitte bewahren Sie diese Montageanleitung gut auf. Wenn Sie den Montageständer weitergeben, denken Sie bitte daran, auch die Anleitung

weiter zu geben.

VERPACKUNGSINHALT

1x Imbusschlüssel (Innensechskanntschlüssel)

1x Ständerfuß (A)

1x Teleskoprohr (B)

1x Tragarm (C)

1x Werkzeugablagefach (magnetisch) (D)

1x Lenkerhalter (E)

1x Bedienungsanleitung

ZUSAMMENBAU DES MONTAGESTÄNDERS

Achten Sie zuerst darauf, dass während der Montage des Ständers genügend Platz um Sie herum ist, damit Sie nirgends anstoßen. Damit

der Montageständer fest steht, hat er sehr lange Beine, die sehr weit hinausragen. Beginnen Sie die Montage damit, den Ständerfuß (A)

aufzubauen. Dazu öffnen Sie die untere rote Klammer am Ständerfuß (1) und schrauben diese um ca. 2 Umdrehungen auf. Jetzt fassen Sie

mit je einer Hand zwei sich gegenüberliegende Ständerfüße (2) und drücken diese langsam, so weit wie möglich nach außen. Vorsicht, alle

vier Ständerfüße spreizen sich nun, wie bei einem Regenschirm, gleichzeitig aus einander. Stellen Sie dann den Ständerfuß aufrecht hin.

Jetzt muss die untere rote Klammer am Ständerfuß soweit zugeschraubt werden, dass sich die Klammer (1) (1) noch mit etwas Nachdruck in

Ihre Ausgangsposition um das Rohr herum zudrücken lässt.

Achtung, bei diesem Schritt bitte sehr vorsichtig vorgehen, es besteht sonst die Gefahr sich zu stoßen oder sich die Finger zu klemmen.

Im nächsten Schritt öffnen Sie bitte, wie bereits oben beschrieben, die obere rote Klammer (3) des Ständerfußes (A). Jetzt schieben Sie das

Teleskoprohr (B) mindestens 30 cm weit von oben in das entsprechende Rohr des Ständerfußes und schließen die Klammer wieder. Prüfen

Sie den festen Sitz der Verbindung sorgfältig. Wenn nötig schrauben Sie die Klammer um eine Umdrehung weiter zusammen, und prüfen Sie

erneut den festen Sitz der Verbindung.

Führen Sie bitte den Tragarm (C) waagerecht durch die dafür vorgesehene Klemmverbindung mit dem roten Handrad am oberen Ende (4)

des Teleskoprohrs (B) gerade, bis die eingekerbte Markierung des Tragarms sichtbar wird. Verdrehen Sie den Tragarm so, dass sich die

Schraubklammer (5) des Tragarms an dessen Oberseite befindet. Schrauben Sie den Tragarm nun mit dem roten Handrad fest.(C)

Zum Schluss befestigen Sie noch das magnetische Werkzeugablagefach (D) am senkrechten Rohr des Ständerfußes (A). (siehe Bil 1) Dazu

müssen Sie die beiden Imbusschrauben der Halterung des Ablagefachs mit dem beiliegenden Stiftschlüssel herausschrauben und die

Halterung abnehmen. Die Anbringungshöhe des Fachs können Sie frei wählen. Legen Sie die runde Aussparung des Fachs an den

senkrechten Holm des Ständerfußes (1) an. Bringen Sie die Halterung wieder an, und ziehen Sie die Schrauben gut fest.

Hinweis: Um eine noch bessere Standfestigkeit des Montageständers zu erreichen, können Sie diesen direkt am Boden festschrauben.

Entsprechende Bohrungen in den Ständerfüßen sind werkseitig vorgesehen. Das Montagematerial gehört nicht zum Lieferumfang.

BEFESTIGUNG DES FAHRRADES AM MONTAGESTÄNDER

Vor der Montage des Fahrrades prüfen Sie bitte den Montageständer auf Beschädigungen und den festen Sitz aller Schrauben. Das

Teleskoprohr muss tief genug im senkrechten Rohr des Ständerfußes stecken. Auf dem Teleskoprohr befindet sich eine entsprechende

umlaufende Markierung. Der Tragarm muss tief genug im Teleskoprohr stecken, auf dem Tragarm befindet sich ebenfalls eine entsprechende

Markierung.

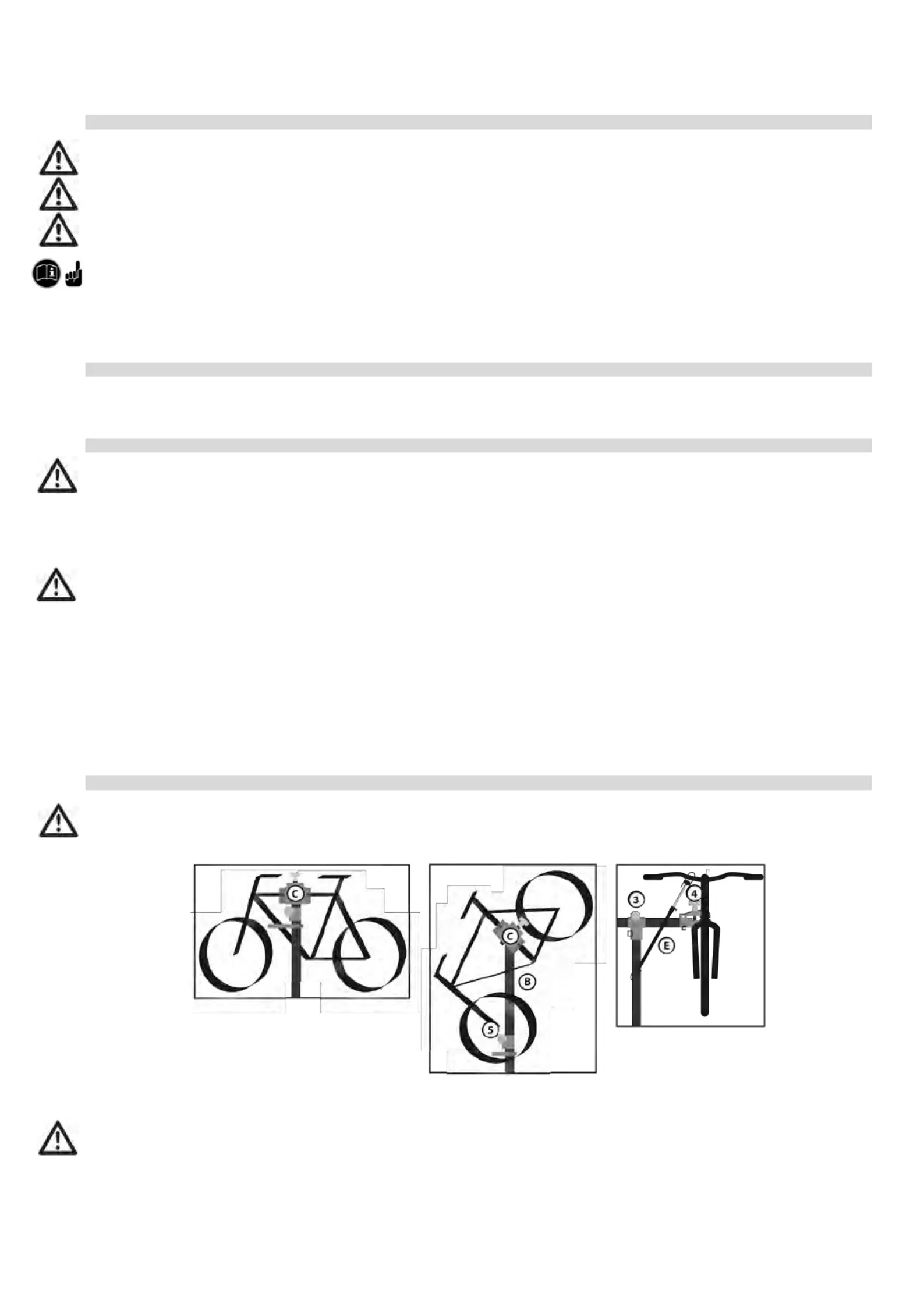

Bild 2 Bild 3 Bild 4

Die Halteklammer für das Fahrrad befindet sich am Ende des Tragarms. Als erstes öffnen Sie die Klammer durch Öffnen des oben liegenden

Klapphakens. Die Klammer kann für unterschiedlich stark dimensionierte Rahmenrohre eingestellt werden. Diese Einstellung wird an der

unter der Klammer befindlichen Flügelmutter vorgenommen. Achtung: Moderne Fahrradrahmen aus Carbon, Aluminium etc. reagieren

empfindlich auf Druck. Spannen Sie die entsprechenden Rohre niemals zu fest ein, da diese sonst zerstört werden. Die Befestigung des

Fahrrades erfolgt immer an den Rohren des Fahrradrahmens. Das Rahmenrohr wird so in die Halteklammer gelegt, dass es von dieser

umschlossen wird. Dann wird der Klapphaken der Halteklammer geschlossen. Um eine unbeabsichtigte Verdrehung des Tragarms zu

vermeiden muss dabei eine Position am Rahmen des Fahrrades gewählt werden, in der das Fahrrad ausbalanciert am Tragarm hängt. (siehe

Bilder 1 und 2). Achten Sie darauf, dass dabei nur möglichst wenig, der zu tragenden Last, über die äußeren Stützfüße des

Montageständers hinausragt, da sonst die Gefahr besteht, dass der Ständer umkippt.

Um unbeabsichtigte Bewegungen der Vorderradgabel zu verhindern, kann der Lenkerhalter (E) verwendet werden. (siehe Bild 4). Der

Lenkerhalter wird mit seinen Gurtschlaufen am Lenker und am senkrechten Rohr des Montageständers befestigt. Dazu den Gurt um die

Produkt Specifikationer

Mærke:	Eufab
Kategori:	Cykelholder
Model:	16414
Type:	Indendørs cykelholder
Højde:	1900 mm
Vægt:	7000 g
Produktfarve:	Black, Red
Monteringstype:	Fritstående
Maksimal vægtkapacitet:	30 kg
Cykel monteringstype:	Ramme
Maksimal antal cykler:	1
Kompatible cykler:	Vejcykel
