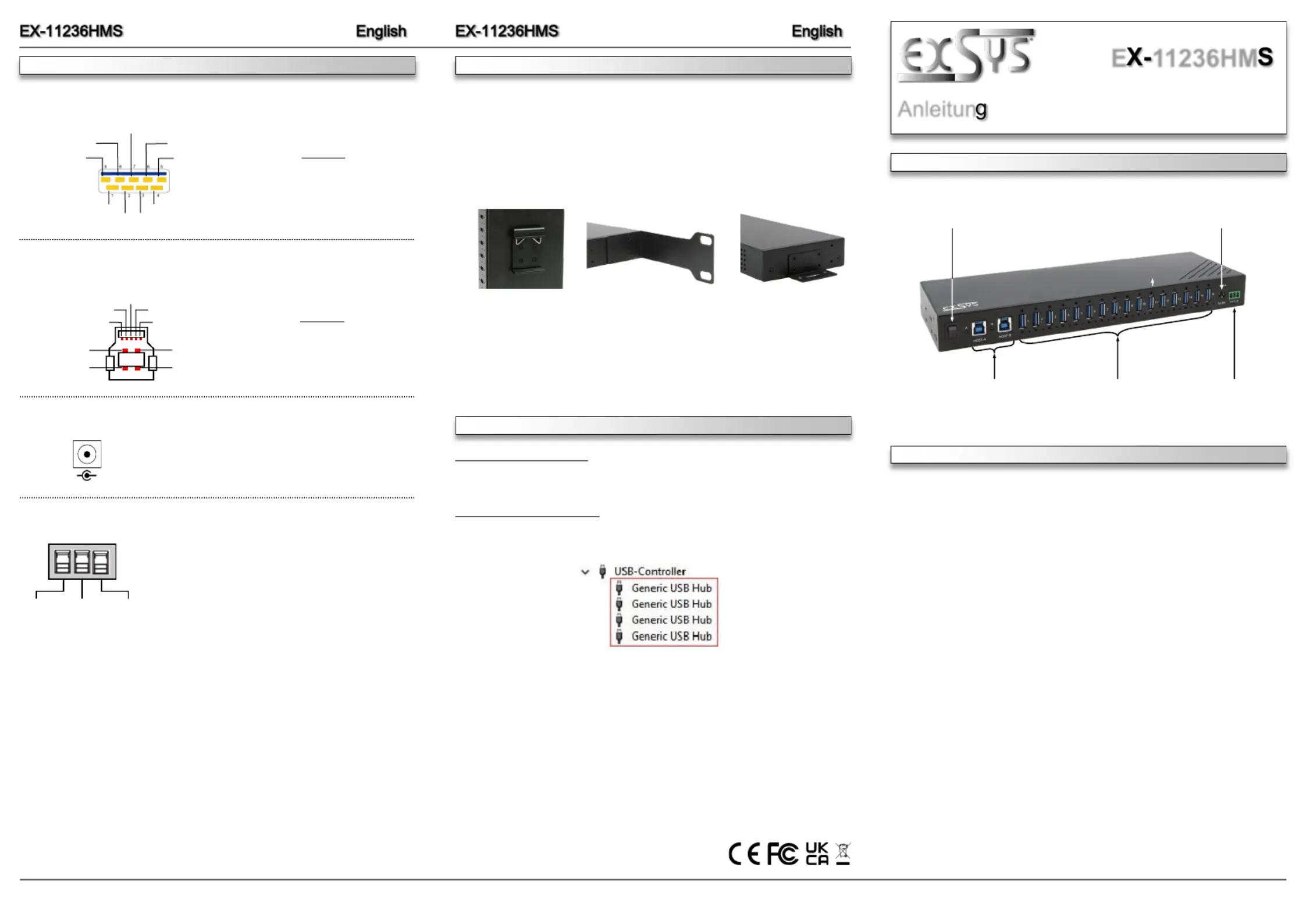

Side 1/2
6 5 1
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Kompatibilität: USB 1.1, 2.0 & 3.2
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 16x USB 3.2 Gen 1 A Buchse, 2x USB 3.2 Gen 1 B Buchse, - -
- - - 1x DC Buchse 12 30V, 1x Terminal Block 12 30V
Lieferumfang: 11236HMS, Netzteil (24V/5A), 2x USB 3.2 Gen 1 Kabel 2 m, EX-
Attention!
Never plug in with
force or in wrong
direction.
USB 3.2 Gen 1 B-Port:
HARDWARE INSTALLATION
DRIVER INSTALLATION
Because there are large differences between PCs, we can give you only a general installation
guide for the EX 11236HMS. Please refer your computer s reference manual whenever in -’
doubt.
1. - -Install the EX 11236HMS on a DIN Rail, in a 19" rack or on the wall by using the supplied
mounting brackets.
2. Connect the USB 3.2 Gen 1 cable to one of the Upstream USB Ports at the EX- -11236HMS.
4. Now connect the power connector of the supplied power supply to the DC socket of the
hub or connect a compatible DIN Rail power supply to the terminal block. Then plug the -
mains plug of the power supply unit into a wall socket.
5. - Now connect the other end from the USB 3.2 Gen 1 cable to the USB Port at your PC.
All Operating Systems
After the hardware installation the Operating System will recognize the EX 11236HMS -
automatically and install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB Controller-“ the following new entry:
If you see this or a similar information's the hub is installed correctly.
Attention!
Never plug in with
force or in wrong
direction.
USB 3.2 Gen 1 A Port:-
CONNECTORS
D+ D-
StdB_SSTX+
StdB_SSTX -
StdB_SSTX+
StdB_SSTX -
GND_DRAIN
GND VCC
Der robuste und industrietaugliche EX 11236HMS ist ein USB 3.2 Gen 1 Metall Hub für bis zu - -
sechzehn Endgeräte, der an der Wand, in einem 19" Rack oder auf einer Hutschiene montiert -
werden kann. Er kann mit zwei Host PCs verbunden werden, die über einen Kippschalter -
ausgewählt werden können und verfügt über sechzehn verschraubbare USB A 3.2 Gen 1 Ports -
für Endgeräte mit einer Performance von bis zu 5 Gbit/s (SuperSpeed USB 5Gbps). Über die
externe Stromversorgung können bei einer Maximalleistung von 120 Watt bis zu 2.4 A pro Port
zur Verfügung gestellt werden. Dies ermöglicht das problemlose Aufladen von iPhone, iPad,
Smartphone und Tablet. Die Stromversorgung erfolgt über das mitgelieferte Steckernetzteil
oder ein optional erhältliches DIN Rail Netzteil (Self Power).- -
+12V to +30V DC Connector:-
ATTENTION!
Only for use with the power supply included in the
scope of delivery or another compliant power supply!
-
+
+12V to +30V T Block:-
ATTENTION!
Please pay attention to the correct polarity!
Never connect power to GND as this will destroy your
hardware!
Never connect the power supply to the terminal block
while it is switched on!
+V - V G (Ground)
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Italy:
EXSYS Italia Srl
Via Belvedere, 45/B
I 22100 Como -
www.exsys.it
Anleitun
E 11236HM
Vers. 1.0 / 10.04.25
StdB_SST
StdB_SST
D-
GND
StdB_SSTX
GND_DRAIN
StdB_SST
D+
VBus
DIN Rail Kit-
on the rear side
19" rack bracket
on each side
Wall mounting bracket
on each side
16x USB 3.2 Gen 1
Downstream A Port -
2x USB 3.2 Gen 1
Upstream B Port-
12- -30V T Block für
Industrie Netzteil-
12- -30V DC Buchse
für Steckernetzteil
Kippschalter zur Auswahl
des Upstream Ports-
2 3
4
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
USB 3.2 Gen 1 B-Buchse:
HARDWARE INSTALLATION
TREIBER INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX 11236HMS -
geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersys-
tems.
1. -Installieren Sie den EX 11236HMS mit Hilfe der mitgelieferten Montagehalterungen auf
einer DIN Schiene, in einem 19" Rack oder an der Wand.- -
2. -Verbinden Sie das mitgelieferte USB 3.2 Gen 1 Kabel mit dem USB Upstream Port des
Hubs.
3. Schließen Sie jetzt den Stromanschluss des mitgelieferten Netzteils an die DC-Buchse des
Hubs an oder verbinden Sie ein kompatibles DIN Rail Netzteil mit dem Terminal Block. Ste--
cken Sie anschließend den Netzstecker des Netzteils in eine Steckdose.
4. Verbinden Sie nun das andere Ende des mitgelieferten USB 3.2 Gen 1 Kabels mit der USB-
Buchse an Ihrem PC.
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX 11236HMS -
automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den . Jetzt müssten Sie unter folgende >Geräte Manager<-„ “ USB Controller-
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist der USB Hub richtig installiert.
StdB_SST
StdB_SST
D-
GND
StdB_SSTX
GND_DRAIN
StdB_SST
D+
VBus
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
USB 3.2 Gen 1 A Buchse:-
ANSCHLÜSSE
D+ D-
StdB_SSTX+
StdB_SSTX -
StdB_SSTX+
StdB_SSTX -
GND_DRAIN
GND VCC
DESCRIPTION & TECNICAL INFORMATION
LAYOUT
Compatibility: USB 1.1, 2.0 & 3.2
Operating System: All Operating Systems
Connectors: 16x USB 3.2 Gen 1 A Port, 2x USB 3.2 Gen 1 B Port, - -
- - - 1x DC Connector 12 30V, 1x Terminal Block 12 30V
Extent of Delivery: 11236HMS, Power Supply (24V/5A), 2x USB 3.2 Gen 1 cable, EX-
- DIN Rail Kit, 19" rack brackets, Wall mounting brackets, Manual
+12V bis +30V DC Buchse:-
ACHTUNG!
Nur zur Verwendung mit im Lieferumfang enthaltenem
Netzteil oder einem anderem konformen Netzteil!
-
+
+12V bis +30V T Block:-
ACHTUNG!
Bitte auf die richtige Polarität achten!
Schließen Sie niemals Strom an Ground an, da dies Ihre
Hardware zerstören kann!
Netzteil nie eingeschaltet mit dem Terminal Block
verbinden!
+V - V G (Ground)
The rugged, industrial grade EX 11236HMS is a USB 3.2 Gen 1 metal hub for up to sixteen end - -
devices that can be mounted on the wall, in a 19" rack or on a DIN rail. It can be connected to
two host PCs, selectable via a toggle switch, and has sixteen screw lock USB A 3.2 Gen 1 ports - -
for end devices with a performance of up to 5 Gbps (SuperSpeed USB 5Gbps). Using the
external power supply, the hub provides up to 2.4A per port with a maximum output of 120W.
This makes it easy to charge iPhones, iPads, smartphones and tablets. Power is supplied via
the included power supply or an optional DIN Rail power supply (self powered).- -
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Italy:
EXSYS Italia Srl
Via Belvedere, 45/B
I 22100 Como -
www.exsys.it
Manua
E 11236HM
Vers. 1.0 / 10.04.25
DIN Rail Kit-
auf der Rückseite
19" rack Bügel
an beiden Seiten
Wandmontegebügel
an beiden Seiten
16x USB 3.2 Gen 1
Downstream A Port -
2x USB 3.2 Gen 1
Upstream B Port-
12- -30V T Block for
industrial power supply
12- -30V DC Buchse for
plug in power supply-
Upstream port
selector switch
