Because there are large differences between PC’s, we can give you only a general installa-

tion guide for the EX 1185HMVS WT. Please refer your computer’s reference manual - -

whenever in doubt.

1. Mount your hub on the wall or Din Rail if required.

2. Connect the USB cable to the USB B Port of the Hub.-

3. Connect the optional power supply to the Terminal Block of the Hub.

4. - -Now connect the other end from the USB cable (A Plug) to the USB A Port at your

PC.

5. Now you can start your PC.

HARDWARE INSTALLATION

Die EX WT ist ein USB 3.1 (Gen1) HUB für bis zu 4 Endgeräte. Er ist mit 4 -1185HMVS-

Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt

alle USB Anschlüsse von 2.0 bis 3.1. Über die externe Stromversorgung per Netzteil

können an jedem Port 900mA zur Verfügung gestellt werden. Der serielle USB 3.1

(Gen1) Bus wird optimal durch die Leistung des schnellen Genesys Chipsatz unter-

stützt. Die EX WT gewährleistet so eine sichere Datenübertragung und -1185HMVS-

exzellente Performance von bis zu 5Gbit pro Sekunde! Die EX WT unter--1185HMVS-

stützt einen Einsatz im Temperaturbereich von 40°C ~ 85°C und eignet sich somit ideal -

zum Einsatz in extrem Temperatur abhängigen Bereichen. Zusätzlich ist die EX-

1185HMVS-WT mit einem USB Power Überspannungsschutz ausgestattet. Er besitzt

zusätzlich verschraubbare USB 3.1 (Gen1) Anschlüsse und unterstützt den Self Powe-

red und Bus Powered Modus. Es ist nicht möglich die I/O Adressen und Interrupts

manuell einzustellen, da die Einstellungen vom System (BIOS) und beim installieren des

Betriebssystems automatisch vorgenommen werden. Im Lieferumfang ist ein DIN RAIL -

Kit für die Installation auf eine Trägerschiene enthalten. Das DIN RAIL Kit wird mit vier -

Schrauben auf der Rückseite der EX 1185HMVS- -WT festgeschraubt.

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Kompatibilität: USB 2.0, 3.0 & 3.1

Betriebssysteme: Alle Betriebssysteme

Anschlüsse: 4x USB 3.1 (Gen1) A Buchse, 1x USB 3.1 (Gen1) B Buchse, - -

- - 1x T Block 7 48V

Lieferumfang: WT, Anleitung, USB Kabel (verschraubbar), EX-1185HMVS-

- DIN Rail Kit

Zertifikate: FCC / RoHS / WEEE

CECE / DE97424562 / WHQL

CONNECTORS

ATTENTION!!!

Never connect power to GND it will destroy your Hardware!!!

USB 3.1 (Gen1) A Port:-

Attention!

Never plug in with

force or in wrong

direction. Your

devices may be

damaged.

USB 3.1 (Gen1) B Port:-

Attention!

Never plug in with

force or in wrong

direction. Your

devices may be

damaged.

+7V ~ 48V T Block:-

+7V ~ 48V

GND (Ground)

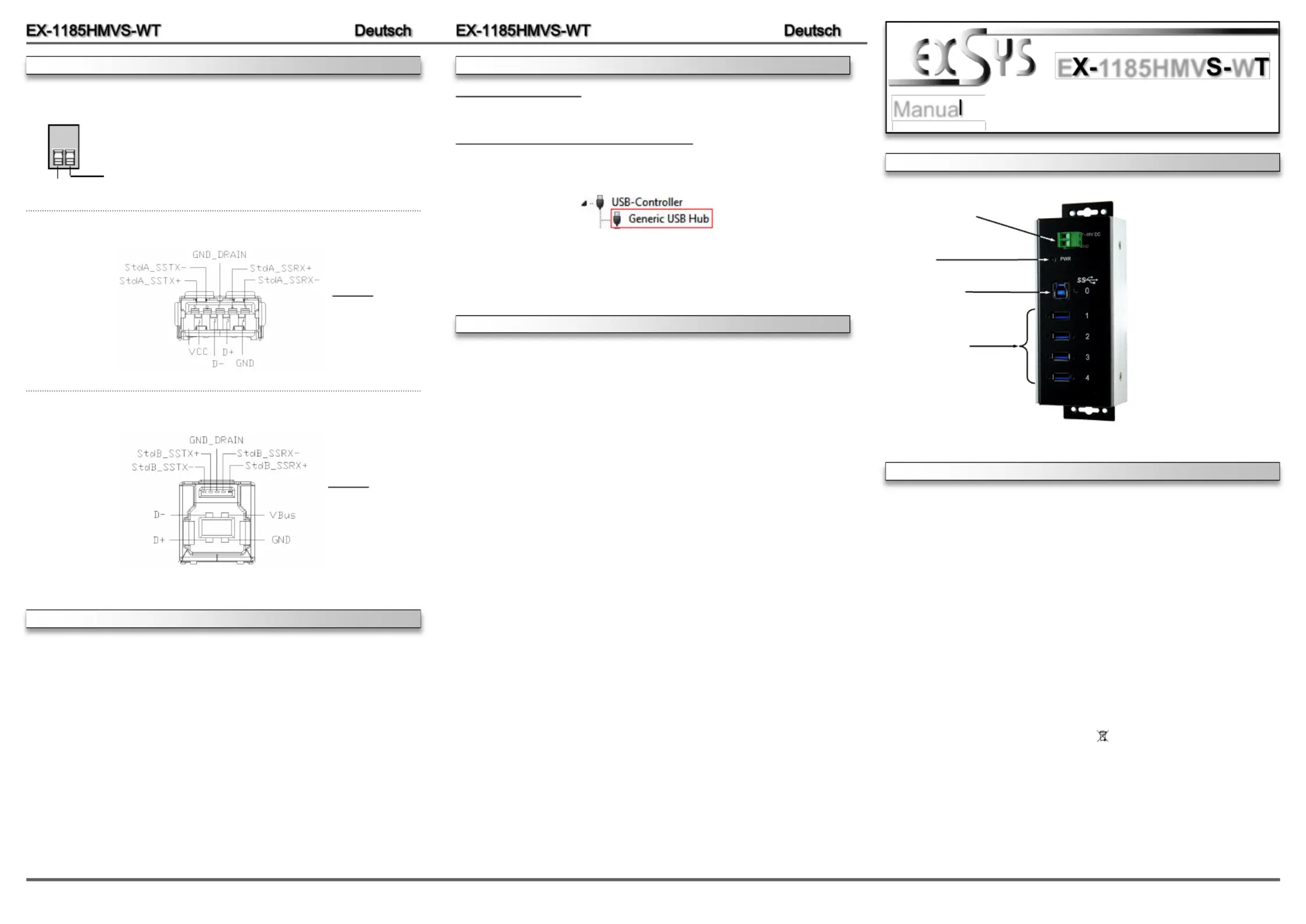

Anleitun

Vers. 1.0 / 22.10.15

E 1185HMV W

4x USB 3.1 (Gen1)

Downstream A Buchse-

Betriebs LED

7 48V Terminal -

Block für optionales

externes Netzteil

1x USB 3.1 (Gen1)

Upstream B Buchse-

DRIVER INSTALLATION

All OS

After the hardware installation OS will recognize the device automatically and install its

drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller “ the following new

entry:

If you see this or a similar information the device is installed correctly.

CLEANING

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-

sure. In the area of the connectors please make sure that no fibres from the cloth re-

main in the connectors. Attention! Never use a moist or wet cloth for cleaning!

2 3

The EX WT is a plug & play high speed USB 3.1 (Gen1) hub for USB 2.0, -1185HMVS- -

3.0 and 3.1 devices. The EX WT provides 4 ports for USB devices and 1 -1185HMVS-

uplink port for PC. It uses data transfer rates up to 5Gbit/s. The EX WT -1185HMVS-

design fully utilize the Genesys chipset, which represents the latest in high speed USB

interface technology. It provides a secure and very high data transfer on each single

port. Via a external power supply it is possible to provide a maximum of 900mA on each

USB port. Additionally it provides screw lock and Bus powered or self powered mode.

The EX WT support a the temperature range of 40°C ~ 85°C and it is ideal -1185HMVS- -

for use in extreme temperature dependent areas. Additionally the EX WT is -1185HMVS-

equipped with a USB peak power surge protection. It is not possible to change the

address or IRQ settings manually, they will be obtained automatically by the system

(BIOS) and operating system. The Din Rail Kit is included in the extent of delivery for -

installation in a 19” Rack.

DESCRIPTION & TECHNICAL INFORMATION

Compatibility: USB 2.0, 3.0 & 3.1

Operating system: All OS

Connectors: - -4x USB 3.1 (Gen1) A Port, 1x USB 3.1 (Gen1) B Port,

- - 1x T Block 7 48V

Extent of delivery: EX -1185HMVS-WT, Manual, USB Cable (screw lock),

- DIN Rail Kit

Certificates:

CECE / FCC / RoHS / WEEE DE97424562 / WHQL

LAYOUT

HARDWARE INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen

PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1185HMVS-

WT geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Compu-

tersystems.

1. Installieren Sie wenn gewünscht die EX 1185HMVS- -WT an die Wand oder mit dem

mitgelieferten Din Rail Kit in einen 19“ Schrank.-

2. Verbinden Sie das mitgelieferte verschraubbare USB Kabel mit der USB Upstream

B Buchse des Hub´s.-

3. Schließen Sie jetzt den Stromanschluss des optionalen Netzteils an den Terminal

Block des Hub´s an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.

4. Verbinden Sie nun das andere Ende (A Stecker) des mitgelieferten Kabels mit der A- -

Buchse an Ihrem PC.

5. Jetzt können Sie Ihren PC starten.

TREIBER INSTALLATION

Alle Betriebssysteme

Nach Abschluss der Hardware Installation erkennt das Betriebssystem den EX-

1185HMVS-WT automatisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den > Geräte Manager-<. Jetzt müssten Sie unter „ USB-Controller“ folgen-

den Eintrag sehen:

Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX 1185HMVS WT richtig installiert. - -

USB 3.1 (Gen1) B Buchse:-

Achtung!

Stecker niemals

umgekehrt oder mit

Gewalt einstecken.

REINIGUNG

Achtung!

Stecker niemals

umgekehrt oder mit

Gewalt einstecken.

USB 3.1 (Gen1) A Buchse:-

ANSCHLÜSSE

+7V ~ 48V T Block:-

+7V ~ 48V

GND (Ground)

ACHTUNG!!!

Schließen Sie niemals Strom an Ground an, da dadurch Ihre Hard-

ware zerstört werden kann!!!

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht

faserndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich

der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinter-

lassen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder

nasses Tuch!

4x USB 3.1 (Gen1)

Downstream A Port-

Power LED

7 48V Terminal Block -

for optional external

Power Supply

1x USB 3.1 (Gen1)

Upstream B Port-

Manua

Vers. 1.0 / 22.10.15

E 1185HMV W

Produkt Specifikationer

Mærke:	EXSYS
Kategori:	USB HUB
Model:	EX-1185HMVS-WT
Bredde:	122 mm
Dybde:	63 mm
Højde:	43.5 mm
Vægt:	400 g
Brugervejledning:	Ja
Produktfarve:	Sort
Opbevaringstemperatur (T-T):	-40 - 85 °C
Relativ luftfugtighed ved drift (H-H):	5 - 95 %
Antal USB 3.2 Gen 1 (3.1 Gen 1) type-A-porte:	4
Driftstemperatur (T-T):	-40 - 85 °C
Strømkilde type:	DC
Understøttede Windows-operativsystemer:	Ja
Understøttede Mac-operativsystemer:	Ja
Understøttede Linux-operativsystemer:	Ja
Værtsgrænseflade:	USB 3.2 Gen 1 (3.1 Gen 1) Type-B
Dataoverførselshastighed:	5000 Mbit/s
Porte, antal:	4
Beskyttelse ved overspænding:	Ja
Hub-grænseflader:	USB 3.2 Gen 1 (3.1 Gen 1) Type-A
