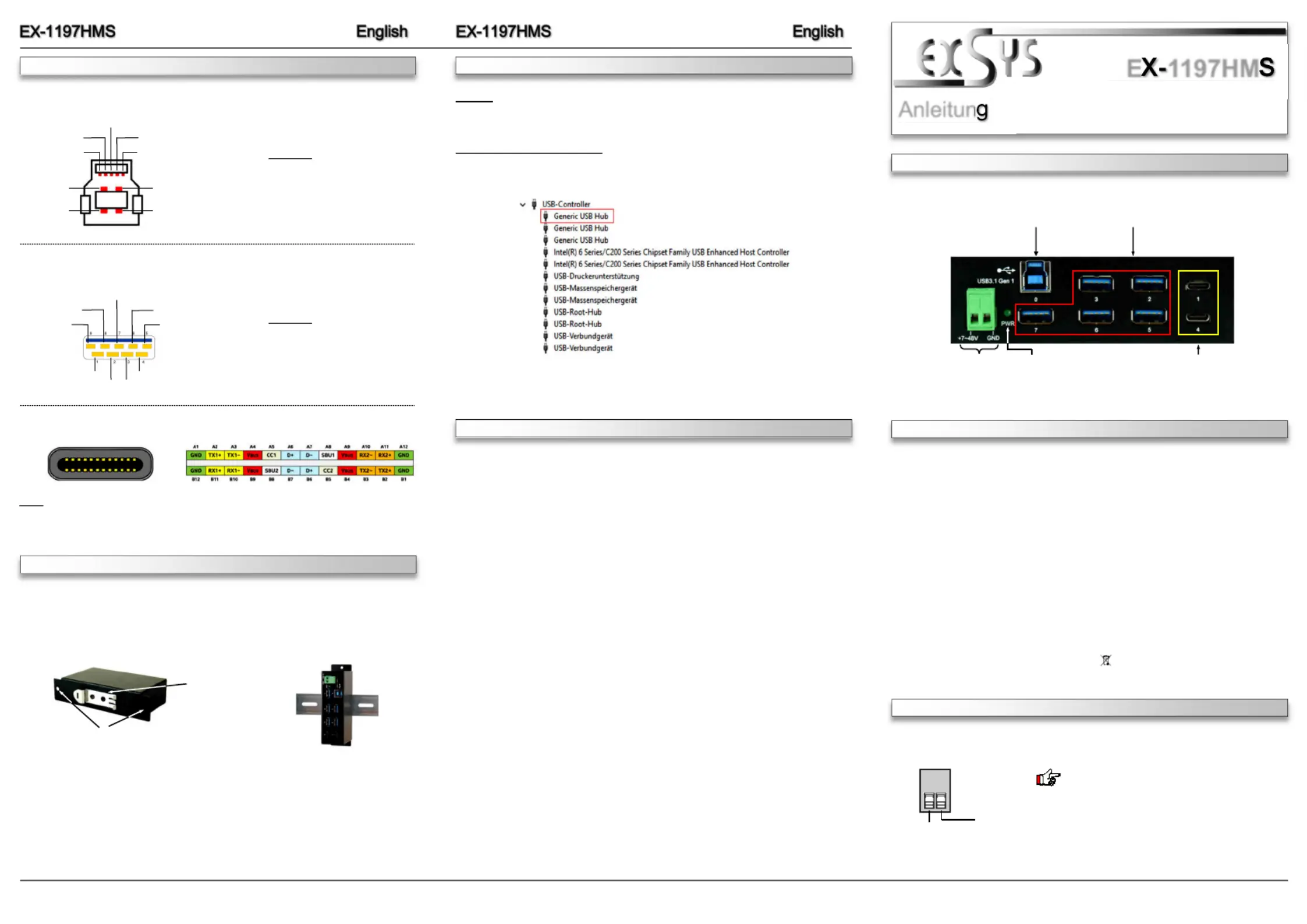

Side 1/2

6 5

Die EX 1197HMS ist ein USB 3.0/3.1(Gen1) HUB für bis zu 7 Endgeräte mit 15KV ESD Über--

spannungs Schutz. Der Hub ist mit fünf USB 3.0/3.1(Gen1) A Buchsen sowie zwei USB 3.0/3.1- -

(Gen1) C Buchsen für Endgeräte und eine USB 3.0/3.1(Gen1) B- -Buchse für den Anschluss an

den PC ausgestattet. Die EX-1197HMS unterstützt alle USB Anschlüsse von 2.0, 3.0 & 3.1.

Über die externe Stromversorgung per Netzteil können an jedem Port 900mA zur Verfügung

gestellt werden. Die EX 1197HMS gewährleistet so eine sichere Datenübertragung und exzel--

lente Performance von bis zu 5Gbit pro Sekunde! Die EX 1197HMS unterstützt den Self Power -

und Bus Power Modus. Zusätzlich ist die EX-1197HMS mit einem USB Power Überspannungs-

schutz ausgestattet. Die EX 1197HMS kann an die Wand oder mit dem Din Rail Kit auf eine - - -

Trägerschiene in einem 19“ Rack installiert werden.

ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 21.04.17

E 1197HM

Kompatibilität: USB 2.0, 3.0 & 3.1

Betriebssysteme: Alle Betriebssysteme

Anschlüsse: 5x USB 3.1(Gen1) A -Buchse, 2x USB 3.1(Gen1) C-Buchse

-1x USB 3.1(Gen1) B Buchse, 1x Terminal-Block 7V 48V-

Lieferumfang: EX 1197HMS, Anleitung, USB 3.1(Gen1) Kabel, Din Rail Kit - -

Zertifikate:

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

DRIVER INSTALLATION

+7V 48V T Block:- -

+7V 48V-

GND (Ground)

ACHTUNG!!!

Schließen Sie niemals Strom an Ground an,

dadurch kann Ihre Hardware zerstört werden!!!

HARDWARE INSTALLATION

Because there are large differences between PC’s, we can give you only a general installation

guide for the EX 1197HMS. Please refer your computer’s reference manual whenever in doubt.-

1. Install the EX 1197HMS to the wall or to a Din Rail if required. - -

2. Connect the USB cable to the USB B Port at the Hub. -

3. Connect the optional power supply to the Terminal Block to the Hub.

4. Now connect the other end from the USB cable (A Plug) to the A Port at your PC. - -

Attention!

Never plug in with

force or in wrong

direction.

USB 3.1 (Gen1) A Port:-

CONNECTORS

USB 3.1 (Gen1) B Port:-

Attention!

Never plug in with

force or in wrong

direction.

All OS

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

CHECK INSTALLED DRIVER:

Open the >Device manager<. Now you should see at „USB Controller-“ the following new entry:

If you see this or a similar information the device is installed correctly.

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In

the area of the connectors please make sure that no fibres from the cloth remain in the connect-

ors. Attention! Never use a moist or wet cloth for cleaning!

Note!

By dual assignment of the pins, the USB Type C plug can be plugged into the port on -

both sides.

USB 3.1 (Gen1) C Port:-

Din Rail Clips

Holes for

Wall installation

StdB_SSTX+

StdB_SSTX -

GND_DRAIN

StdB_SSRX+

StdB_SSRX-

VBus

GND

D-

D+

D+ D-

StdB_SSTX+

StdB_SSTX -

StdB_SSTX+

StdB_SSTX -

GND_DRAIN

GND VCC

CLEANING

7 48V für-

Self Power

5x USB 3.0/3.1(Gen1)

Downstream A Buchse -

1x USB 3.0/3.1(Gen1)

Upstream B Buchse-

2x USB 3.0/3.1(Gen1)

Downstream C Buchse -

Betriebs LED

2 3

HARDWARE INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen

PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX 1197HMS geben. -

Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Installieren Sie die EX 1197HMS an die Wand oder mit dem mitgelieferten Din Rail Kit auf - - -

eine Trägerschiene.

2. Verbinden Sie das mitgelieferte USB 3.1(Gen1) Kabel mit dem USB 3.0/3.1(Gen1) Upstream

B Anschluss des Hubs.-

3. Schließen Sie jetzt den Stromanschluss des optionalen Netzteils an den Terminal Block des

Hubs an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.

4. Verbinden Sie nun das andere Ende (A Anschluss) des mitgelieferten USB 3.0/3.1(Gen1) -

Kabels mit der A Buchse an Ihrem PC.-

Achtung!

Stecker niemals

umgekehrt oder mit

Gewalt einstecken.

USB 3.1 (Gen1) A Buchse:-

ANSCHLÜSSE

USB 3.1 (Gen1) B Buchse:-

Achtung!

Stecker niemals

umgekehrt oder mit

Gewalt einstecken.

TREIBER INSTALLATION

REINIGUNG

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes

Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte

darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden

Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!

Hinweis!

Durch die Doppelbelegung der Pins, kann der USB Typ C Stecker beidseitig in die Buch--

se gesteckt werden.

USB 3.1 (Gen1) C Buchse:-

Din Rail Clips

Löcher für

Wandmontage

StdB_SSTX+

StdB_SSTX -

GND_DRAIN

StdB_SSRX+

StdB_SSRX-

VBus

GND

D-

D+

D+ D-

StdB_SSTX+

StdB_SSTX -

StdB_SSTX+

StdB_SSTX -

GND_DRAIN

GND VCC

The EX 1197HMS is a plug & play high speed USB 3.0/3.1(Gen1) hub for 7 devices with 15KV - -

ESD Surge Protection. The EX 1197HMS provides five USB 3.0/3.1(Gen1) A Ports and two - -

with USB 3.0/3.1(Gen1) C Ports for USB devices and one Upstream USB 3.0/3.1(Gen1) B Port - -

to the PC. It uses data transfer rates up to 5Gbit per second. The EX 1197HMS design fully -

utilize the Renesas chipset, which represents the latest in high speed USB interface technology.

It provides a secure and very high data transfer on each single port. Via a external power supply

it is possible to provide a maximum of 900mA on each USB port. Additionally it provides bus

powered or self powered mode. The EX 1197HMS is additionally equipped with a USB peak -

power surge protection. The EX 1197HMS can installed to a wall or with the Din Rail Kit into a - - -

19 inch rack.-

CONNECTORS

DESCRIPTION & TECNICAL INFORMATION

LAYOUT

Manua

Vers. 1.0 / 21.04.17

E 1197HM

Compatibility: USB 2.0, 3.0 & 3.1

Operating System: All Operating Systems

Connectors: 5x USB 3.0/3.1(Gen1) A Port, 2x USB 3.0/3.1(Gen1) C - -Port

-1x USB 3.0/3.1(Gen1) B Port, 1x T Block 7V- -48V

Extent of delivery: EX 1197HMS, Manual, USB 3.1(Gen1) Cable, Din Rail Kit - -

Certificates:

CECE

/ FCC / RoHS / WEEE DE97424562 / WHQL

+7V 48V T Block:- -

+7V 48V-

GND (Ground)

ATTENTION!!

Never connect power to GND, it will destroy

your Hardware!!!

Alle Betriebssysteme

Nach Abschluss der Hardware Installation erkennt das Betriebssystem den EX 1197HMS -

automatisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:

Öffnen Sie den Geräte Manager>-<. Jetzt müssten Sie unter „USB Controller-“ folgenden Eintrag

sehen:

Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1197HMS richtig installiert.

7 48V for-

Self Power

5x USB 3.0/3.1(Gen1)

Downstream A Port -

1x USB 3.0/3.1(Gen1)

Upstream B Port-

2x USB 3.0/3.1(Gen1)

Downstream C Port-

Power LED

Produkt Specifikationer

Mærke:	EXSYS
Kategori:	USB HUB
Model:	EX-1197HMS
Bredde:	113 mm
Dybde:	61.5 mm
Højde:	36.3 mm
Vægt:	500 g
Brugervejledning:	Ja
Produktfarve:	Sort
Opbevaringstemperatur (T-T):	-20 - 85 °C
Relativ luftfugtighed ved drift (H-H):	5 - 95 %
Antal USB 3.2 Gen 1 (3.1 Gen 1) type-A-porte:	5
Driftstemperatur (T-T):	32 - 131 °F
Husmateriale:	Metal
Kabler inkluderet:	USB
LED-indikatorer:	Strøm
Strømkilde type:	DC
Indgangsspænding:	7 - 48 V
Understøttede Windows-operativsystemer:	Ja
Understøttede Mac-operativsystemer:	Ja
Understøttede Linux-operativsystemer:	Ja
Værtsgrænseflade:	USB 3.2 Gen 1 (3.1 Gen 1) Type-B
Antal USB 3.2 Gen 1 (3.1 Gen 1) type-C-porte:	2
Dataoverførselshastighed:	5000 Mbit/s
Porte, antal:	7
Beskyttelse ved overspænding:	Ja
Hub-grænseflader:	USB 3.2 Gen 1 (3.1 Gen 1) Type-A, USB 3.2 Gen 1 (3.1 Gen 1) Type-C
