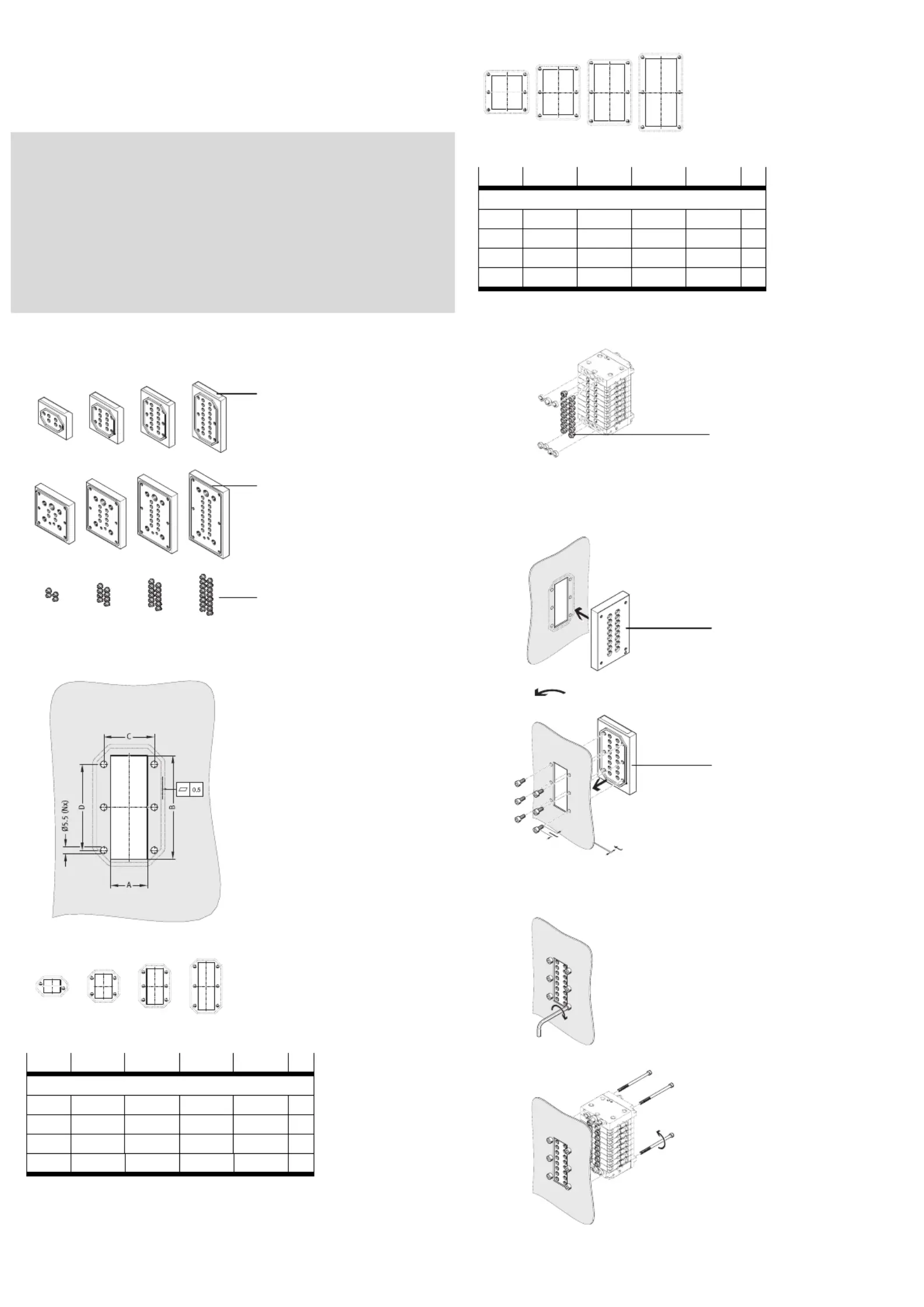

Montageanleitung (de)
746 708 / 2009-07a
†‡
Multipol
CPV10-VI-P…
Festo & GSE Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Teileliste
P2 P4 P6 P8
9053d_1
9053d_3
9053d_11
1 Multipol
CPV10-VI-P…-D
2 Multipol
CPV10-VI-P…-C
3 Dichtungen
CPV10-VI-P.M7
2. Vorbereitung zur Montage
9053d_5 und 9053d_12
•Beachten Sie notwendige
Maße für den Montage-
ausschnitt (! Tabelle).
Um die Schutzart IP65 zu
gewährleisten.
•Stellen Sie sicher, dass
die Fläche im Bereich der
Dichtfläche:
– eben ist.
– frei von Riefen und Kratzer
ist.
9053d_2
Montageausschnitt für
CPV10-VI-P…-D 1
Type A _
_
_
__ _
_
_
__ _
_
_
__ _
_
_
__ 0,1 B 0,1 C 0,1 D 0,1 N
CPV10-VI-P…-D 1
P2 29 22 40 8 2
P4 29 42 40 28 4
P6 29 62 40 48 6
P8 29 82 40 68 6
9053d_4
Montageausschnitt für
CPV10-VI-P…-C 2
Type A _
_
_
__ _
_
_
__ _
_
_
__ _
_
_
__ 0,1 B 0,1 C 0,1 D 0,1 N
CPV10-VI-P…-C 2
P2 53 59 64 62 6
P4 53 79 64 82 6
P6 53 99 64 102 6
P8 53 119 64 122 6
3. Montage
9053d_6
•Drücken Sie alle beigeleg-
ten Dichtungen 3 in die
Bohrungen der CPV-
Ventilinsel.
•Beachten Sie, dass die
3er- und 4er-Dichtungen,
die den Endplatten der
CPV-Ventilinsel beigelegt
sind, nur bei Multipol 2
notwendig sind.
9053d_7
•Positionieren Sie den Mul-
tipol 1 bzw. 2 von innen
am Montageausschnitt.
9053d_8
9053d_9
•Befestigen Sie den Multi-
pol 1 bzw. 2 mit N x M5
korrosionsbeständigen
Schrauben nach DIN EN
ISO 4762.
•Wählen Sie die Schrau-
benlänge l wie folgt. Es
muss eine Einschraubtiefe
der Schrauben von mind.
7,5 mm bis max. 9,5 mm
gewährleistet sein.
9053d_10
•Drehen Sie die Schrauben
fest. Halten Sie das zuläs-
sige Anziehdrehmoment
ein.
9053d_17
Zur Befestigung der Ventilin-
sel CPV10:
•Beachten Sie die Monta-
gehinweise aus der zuge-
hörigen Pneumatik-
Beschreibung der Venti-
linsel.
1
2
3
3
1
/
2
l – t = 7,5mm … 9,5 mm
1
/
2
5 Nm 10% _
Assembly instructions (en)
746 708 / 2009-07a
†‡
Multiple connector plate
CPV10-VI-P…
Festo & GSE Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Parts list
P2 P4 P6 P8
9053d_1
9053d_3
9053d_11
1 Multiple connector plate
CPV10-VI-P…-D
2 Multiple connector plate
CPV10-VI-P…-C
3 Seals
CPV10-VI-P.M7
2. Preparing for assembly
9053d_5 und 9053d_12
•Note the dimensions of
the cut-out for fitting
(! Table).
In order to comply with
protection class IP65:
•Make sure that the
surface near the sealing
surface:
– is flat.
– is free of marks and
scratches.
9053d_2
Mounting cut-out for
CPV10-VI-P…-D 1
Type A _
_
_
__ _
_
_
__ _
_
_
__ _
_
_
__ 0.1 B 0.1 C 0.1 D 0.1 N
CPV10-VI-P…-D 1
P2 29 22 40 8 2
P4 29 42 40 28 4
P6 29 62 40 48 6
P8 29 82 40 68 6
9053d_4
Mounting cut-out for
CPV10-VI-P…-C 2
Type A _
_
_
__ _
_
_
__ _
_
_
__ _
_
_
__ 0.1 B 0.1 C 0.1 D 0.1 N
CPV10-VI-P…-C 2
P2 53 59 64 62 6
P4 53 79 64 82 6
P6 53 99 64 102 6
P8 53 119 64 122 6
3. Assembly
9053d_6
•Press the seals 3
supplied into the holes in
the CPV valve terminal.
•Note that the 3 and 4-part
seals supplied with the
end plates of the CPV
valve terminal are only
required with multiple
connector plate 2.
9053d_7
•Position multiple
connector plate or 1 2
in the mounting cut-out
from inside.
9053d_8
9053d_9
•Fasten the multiple con-
nector plate 1 or 2 with
corrosion resistant N x M5
screws as per DIN EN ISO
4762.
•Select the screw length l
as follows. A screw depth
of at least 7.5 mm to max.
9.5 mm must be
guaranteed.
9053d_10
•Tighten the screws.
Maintain the permitted
tightening torque.
9053d_17
For mounting the valve
terminal CPV10:
•Observe the assembly
instructions for the
pneumatic section of the
valve terminal.
1
2
3
3
1
/
2
1
/
2
5 Nm 10% _
