Montageanleitung (de)

708 009 / 2007-05NH

†‡

Sensorhalter

SL-DSM-B Postfach

73726 Esslingen

++49/(0)711/347-0

www.festo.com

1. Teileliste

10805d_1

10805d_2

1 Sensorhalter (2x)

SL-DSM-B

2 Senkschraube (2x)

M2x8

Nicht im Lieferumfang:

3 Näherungsschalter (2x)

SME/SMT-10F-…

Hinweis

Eventuell sind die LED´s am Näherungsschalter 3 nur teilweise sichtbar,

auch bei richtiger Positionierung.

Vorsicht

Bei Zugbelastungen können die Leitungen brechen.

• Fixieren Sie die Leitungen der Näherungsschalter 3.

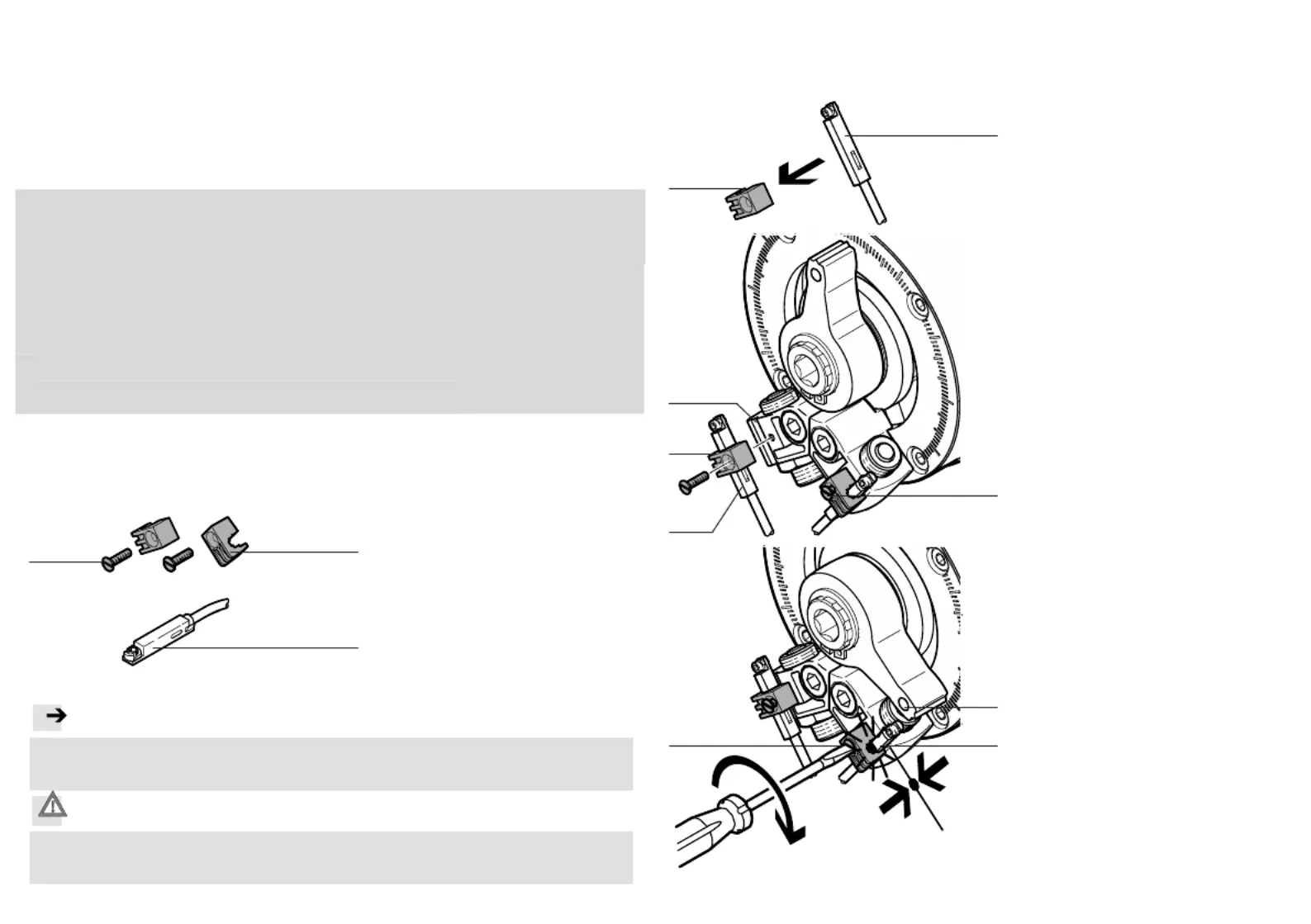

2. Montage

• Drücken Sie den Näherungs-

schalter 3 in die Ausspa-

rung des Sensorhalters 1.

• Platzieren Sie den Sensor-

halter 1 mit dem Nähe-

rungsschalter 3 auf dem

Dämpferhalter, dass der Nä-

herungsschalter 3 in der

Führungsrille (A) liegt.

• Drehen Sie die Schrauben

nur so leicht ein, dass sich

der Näherungsschalter 3

noch verschieben lässt.

Im Anschlaghebel befindet sich

der Magnet (B) der zur Positi-

onserkennung dient.

• Schließen Sie den Nähe-

rungsschalter 3 an.

• Positionieren Sie den Nähe-

rungsschalter 3 in der Füh-

rungsrille, dass er in der End-

lage schaltet.

Um den Näherungsschalter 3

zu klemmen:

• Drehen Sie die Schraube 2

fest.

0,2 Nm

Festo SE & Co. KG

Assembly instructions (en)

708 009 / 2007-05NH

†‡

Sensor retainer

SL-DSM-B Postfach

73726 Esslingen

++49/(0)711/347-0

www.festo.com

1. Parts list

10805d_1

10805d_2

1 Sensor retainer (2x)

SL-DSM-B

2 Countersunk screw (2x)

M2x8

Not included in scope of

delivery:

3 Proximity sensor (2x)

SME/SMT-10F-…

Note

The LEDs on the proximity sensor 3 may only be partly visible, even if

positioned correctly.

Caution

The cables may break if overstressed.

• Fasten the cables of the

roximit

sensor

2. Assembly

• Press the proximity sen-

sors 3into the groove in the

sensor retainer 1.

• Place the sensor retainer 1

with the proximity sensor 3

on the cushioning support so

that the proximity sensor 3

lies in the guide ring (A).

• Tighten the screws 2 only

slightly so that the proximity

sensor 3 can still be shifted.

The magnet (B) which serves for

position recognition is situated

in the stop lever.

• Connect the proximity

sensor 3.

• Position the proximity

sensor 3 in the guide ring

so that it switches in the end

position.

In order to clamp the proximity

sensor 3:

• Tighten the screw 2.

0.2 Nm

Festo SE & Co. KG
