Änderungen vorbehalten / All rights for alterations reserved / Sous réserve de modications
SOE4-FO-L-HF2
Printed in Germany 1609d
Festo SE & Co. KG, Postfach D-73726 Esslingen, Phone: +49/711/347-
0
068-13868
8065382
gelbe LED / yellow LED / LED jaune
Teach-in Taste / Teach-in Button /
Teach-in Touche
Empfänger / Receiver / Récepteur
Sender / Transmitter /
Emetteur
- Für Lichtleiter ø2,2 mm
- DIN Schienen Montage (DIN-46277-3)
- Teach-in
- Steuerleitung zur Einstellung oder
Verriegelung
- N.O. - N.C. wählbar
- Rotlicht 630 nm
- Forbreopticsø2,2mm
- DIN rail mounting (DIN-46277-3)
- Teach-in
- External teach for setting and to disable the
teach button
- N.O. - N.C. selectable
- Red light 630 nm
- Pourbreopt.ø2,2mm
- Montage sur rail DIN (DIN-46277-3)
- Teach-in
- Lignepilotepourréglageou
verrouillage
- N.O.-N.C.réglable
- Lumière rouge 630 nm
MechanischeDaten(typ.)
Gehäusematerial: ABS
Schutzart: IP64
Umgebungstemperaturbereich: -20 ... +60 °C
Lagertemperaturbereich: -20 ... +80 °C
Anschlusskabel: 4 x 0,14 mm
2
Leitungslänge Standard: 2 m
Steckeranschluss: M 8x1, 4 polig
Anzugsdrehmoment Stecker: 0,6 Nm
Gewicht (Stecker): ca. 17 g
Gewicht (Kabel): ca. 58 g
Mechanicaldata(typ.)
Casing material: ABS
Protection standard: IP64
Ambient temperature range: -20 ... +60 °C
Storage temperature range: -20 ... +80 °C
Cable: 4 x 0.14 mm
2
Standard cable length: 2 m
Connection: M 8x1, 4 pin
Tightening torque connector: 0.6 Nm
Weight (plug): approx. 17 g
Weight (cable): approx. 58 g
Caract.mécaniques(typ.)
Matériau de boîtier: ABS
Degré de protection: IP64
Température de fonctionnement: -20 ... +60 °C
Plage de température de stockage: -20 ... +80 °C
Câble de raccordement: 4 x 0,14 mm
2
Longueur de câble standard: 2 m
Connecteur de raccordement: M 8x1, 4 pôles
Couple de serrage connecteur: 0,6 Nm
Poids (Connecteur): env. 17 g
Poids (Câble): env. 58 g
Lichtleitergerät
Fibreopticamplier
Détecteuràbreoptique
ElektrischeDaten(typ.)
Betriebsspannung +U
B
: 10 ... 30 V DC
Verpolschutz U
B
: für alle elektr.
Betriebsspannungsanschlüsse
Steuerleitung (ET): +U
B
= Teach-in Funktion
-U
B
= Teach-in Taste verriegelt
offen = Normalbetrieb
Stromaufnahme im Leerlauf: ≤ 25 mA bei 24 V DC
Schaltausgang: siehe Auswahltabelle
Ausgangsstrom Ie: 100 mA
Kurzschlussschutz: ja
Schaltfrequenz (ti/tp 1:1): 1500 Hz
Schutzklasse:
Schaltausgangsanzeige: LED gelb
Betriebsspannungsanzeige: LED grün
Electricaldata(typ.)
Operating voltage +U
B
: 10 ... 30 V DC
Reverse battery protection U
B
: for all electr. operating
voltage connections
External teach (ET): +U
B
= Teach-in function
-U
B
= Teach-in button locked
open = Normal operation
Power consumption (no load): ≤ 25 mA at 24 V DC
Signal output: see selection table
Output current Ie: 100 mA
Short-circuit protection: yes
Switching frequency (at ppp 1:1): 1500 Hz
Protection class:
Switching output indicator: LED yellow
Operating voltage indicator: LED green
Caract.électriques(typ.)
Tension d'utilisation +U
B
: 10 ... 30 V DC
Protection contre les inversions de polarité U
B
: pour tout
raccordement électrique de tension
Apprentissage externe (ET): +U
B
= Fonction
apprentissage teach-in
-U
B
= Bouton apprentissage teach-in verrouillé
ouvert = Activité
Consommation en courant (sans charge):≤ 25 mA à 24V DC
Sorties de commutation: voir le tableau de choix
Courant de sortie Ie: 100 mA
Protection contre courts-circuits: oui
Fréquence de commutation (ti/tp 1:1): 1500 Hz
Protection électrique:
Afcheur sortie de commutation: LED jaune
Visualisation de la tension d'alimentation: LED verte
OptischeDaten(typ.)
Reichweite: abhängig vom Lichtleiter
Einstellung: Teach-in
Bezugsmaterial: Kodak weiß, 90%, 200x200 mm
Lichtart: rot 630 nm, gepulst
Abstandshysterese (90%): < 10% der eingestellten
Reichweite
Opticaldata(typ.)
Working range: depends on the bre
Setting: Teach-in
Reference material: Kodak white, 90%, 200x200 mm
Used light: red 630 nm, pulsed
Distance hysteresis (90%): < 10% of adjusted working
range
Caract.optique(typ.)
Distance de détection: dépend de la bre optique
Réglage: Teach-in
Matériau de référence: Kodak blanc,
90%, 200x200mm
Type de lumière: rouge 630 nm, pulsée
Hystérésis de distance (90%): < 10% de distance de
détection réglable
Teile-Nr./Typenbezeichnung 552796 552798 552795 552797
PartNo./Type
SOE4-FO-L-HF2-1P-M8 SOE4-FO-L-HF2-1N-M8 SOE4-FO-L-HF2-1P-K SOE4-FO-L-HF2-1N-K
N°dePièce/Type
Anschluss Stecker Stecker Kabel Kabel
Connection Connector Connector Cable Cable
Raccordement Connecteur Connecteur Câble Câble
Ausgang PNP NPN PNP NPN
Output N.O. N.O. N.O. N.O.
Sortie
Anschlussbild
Wiring diagram
1 1 2 2
Schéma de raccordement

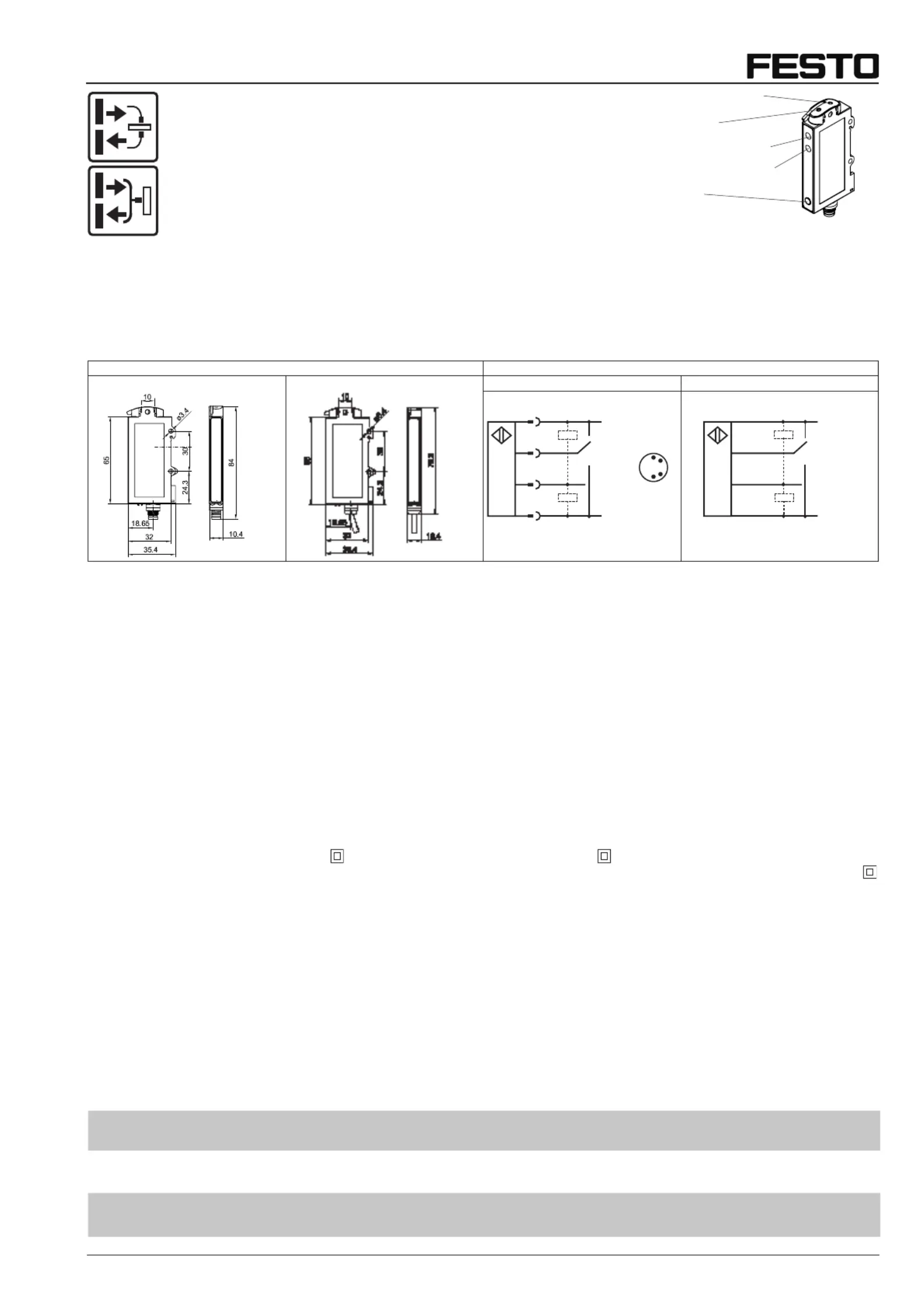

Maßzeichnung/Dimensionaldrawing/Plancoté Anschluss / Wiring / Raccordement
153-00373 153-00372
1 2
154-00476 155-00199 154-00476
1
2
4
3
1
+U
B
ET/Lock
Q
-U
B
BN
2
WH
4
BK
3
BU
PNP
NPN
+U
B
-U
B
BN
WH
BK
BU
PNP
ET/Lock
Q
NPN
