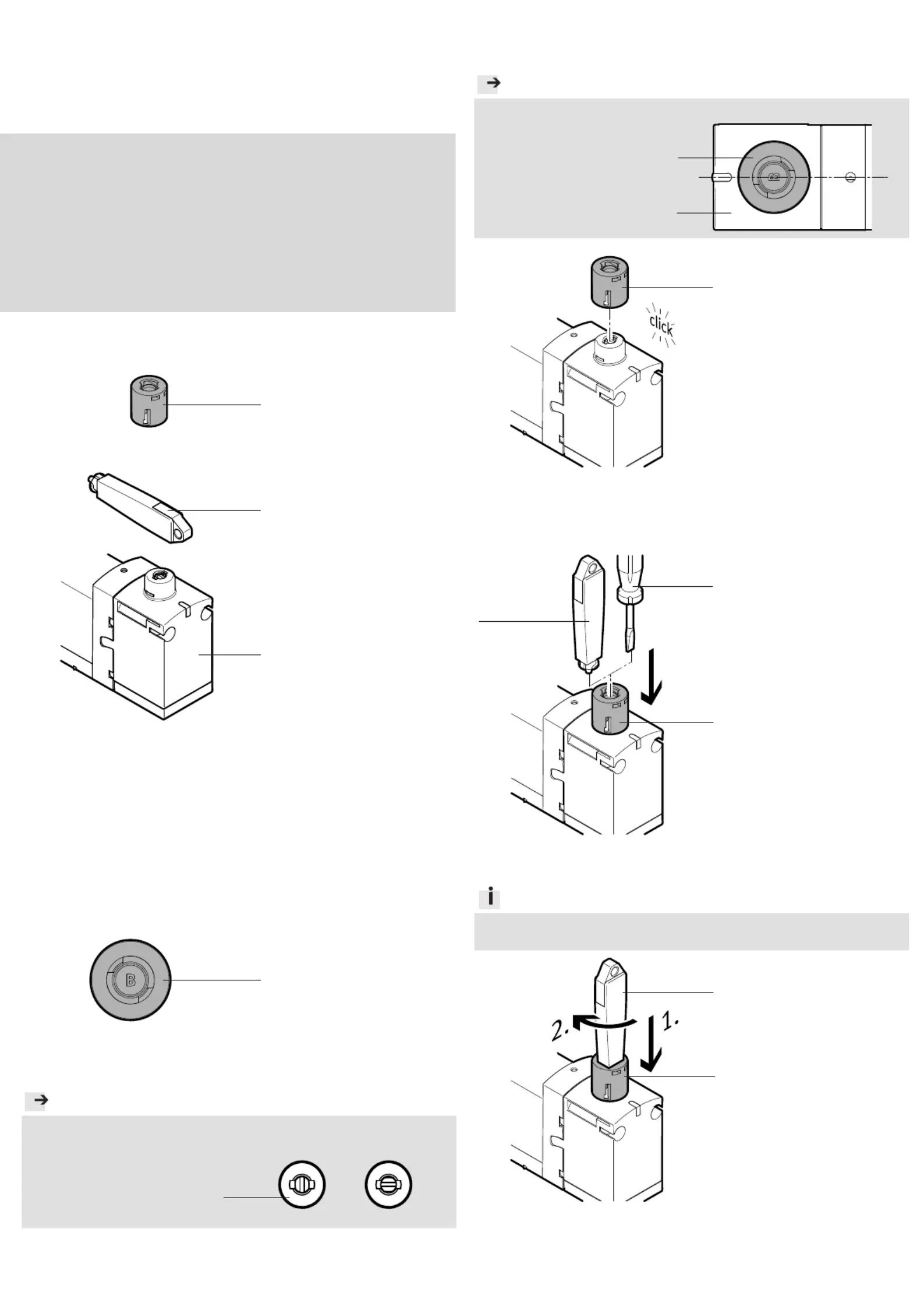

Montageanleitung (Original: de)

8048088

1511NH

†‡

Abdeckkappe

VAMC-B-S6-CTR

Festo SE & Co. KG

Postfach

73726 Esslingen

Deutschland

+49 711 347-0

www.festo.com

1. Teileliste

18408d_1

1 Abdeckkappe

VAMC-B-S6-CTR

(10x)

Nicht im Lieferumfang:

18408d_2

Werkzeug zu 1:

2 Handhilfsbetätigung

AHB-MEB-B

(1x)

13119d_3

3 Magnetventil (1x)

z. B. VSVA-...-1T1L/-2AT1L

2. Bestimmungsgemäße Verwendung

Abdeckkappe VAMC-B-S6-CTR:

Manuelle tastende Betätigung des Magnetventils 3 ( Abschnitt 5a).

Manuelle rastende Betätigung des Magnetventils 3 ( Abschnitt 5b).

3. Vorhersehbare Fehlanwendung

Die Verwendung der Handhilfsbetätigung 2 ist nur zulässig bei Abdeckkap

pen 1 mit eingeprägtem Buchstaben B.

18408d_9

Abdeckkappe 1 prüfen.

4. Hinweise zur Montage

Hinweis

Funktionsstörung durch unsachgemäße Montage.

Druckluft vor Montagearbeiten abschalten.

Handhilfsbetätigung (A) vor

der Montage auf unbetätigt

stellen. unbetätigt betätigt

13119d_8

5. Montage

Hinweis

Funktionsstörung durch unsachgemäße Montage.

Buchstabe B der Abdeckkap-

pe 1 wie dargestellt ausrich-

ten.

 Längsachse des Buchstaben B

liegt auf der Längsachse des

Magnetventils 3.

18408d_8

18408d_4

Abdeckkappe 1 wie darge-

stellt montiere ( Hin-

weis).

6. Betätigung

6a. Tastende Betätigung

18408d_6

Schraubendreher (B) oder

Handhilfsbetätigung 2 in

Pfeilrichtung bewegen.

6b. Rastende Betätigung

Info

Die rastende Betätigung des Magnetventils 3 ist nur mit der Handhilfsbetä-

tigung 2 möglich.

18408d_7

Handhilfsbetätigung 2 in

Pfeilrichtung bewegen

( 1.).

Handhilfsbetätigung 2 in

Pfeilrichtung um 90° drehen

( 2.).

Assembly instructions (Original: de)

8048088

1511NH

†‡

Cover cap

VAMC-B-S6-CTR

Festo SE & Co. KG

Postfach

73726 Esslingen

Germany

+49 711 347-0

www.festo.com

1. Parts list

18408d_1

1 Cover cap

VAMC-B-S6-CTR

(10x)

Not in scope of delivery:

18408d_2

Tool for 1:

2 Manual override

AHB-MEB-B

(1x)

13119d_3

3 Solenoid valve (1x)

e. g. VSVA-...-1T1L/-2AT1L

2. Intended use

Cover cap VAMC-B-S6-CTR:

Manual non-detenting actuation of the solenoid valve 3 ( section 5a).

Manual detenting actuation of the solenoid valve 3 ( section 5b).

3. Possible misuse

Usage of the manual override 2 is only permissible for cover caps 1 with

stamped letters B.

18408d_9

Check cover cap 1.

4. Notes on mounting

Note

Malfunction due to incorrect mounting.

Switch off compressed air before mounting work.

Set manual override (A) to

unactuated prior to mounting.

unactuated actuated

13119d_8

5. Mounting

Note

Malfunction due to incorrect mounting.

Align letter B of the cover

cap 1 as shown.

 Longitudinal axis of the

letter B lies on the longitudinal

axis of the solenoid valve 3.

18408d_8

18408d_4

Mount cover cap 1 as

shown ( note).

6. Actuation

6a. Non-detenting actuation

18408d_6

Move screwdriver (B) or

manual override 2 in the

direction of the arrow.

6b. Detenting actuation

Information

Detenting actuation of the solenoid valve 3 is only possible with the manual

override 2.

18408d_7

Move manual override 2 in

the direction of the arrow

( 1.).

Turn manual override 2 90°

in the direction of the arrow

( 2.).
